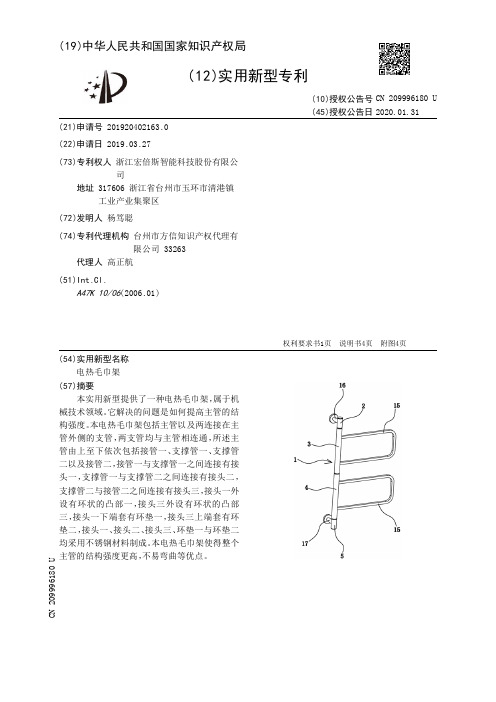

【CN209996180U】电热毛巾架【专利】

【CN209996180U】电热毛巾架【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920402163.0(22)申请日 2019.03.27(73)专利权人 浙江宏倍斯智能科技股份有限公司地址 317606 浙江省台州市玉环市清港镇工业产业集聚区(72)发明人 杨笃聪　(74)专利代理机构 台州市方信知识产权代理有限公司 33263代理人 高正航(51)Int.Cl.A47K 10/06(2006.01)(54)实用新型名称电热毛巾架(57)摘要本实用新型提供了一种电热毛巾架，属于机械技术领域。

它解决的问题是如何提高主管的结构强度。

本电热毛巾架包括主管以及两连接在主管外侧的支管，两支管均与主管相连通，所述主管由上至下依次包括接管一、支撑管一、支撑管二以及接管二，接管一与支撑管一之间连接有接头一，支撑管一与支撑管二之间连接有接头二，支撑管二与接管二之间连接有接头三，接头一外设有环状的凸部一，接头三外设有环状的凸部三，接头一下端套有环垫一，接头三上端套有环垫二，接头一、接头二、接头三、环垫一与环垫二均采用不锈钢材料制成。

本电热毛巾架使得整个主管的结构强度更高，不易弯曲等优点。

权利要求书1页 说明书4页 附图4页CN 209996180 U 2020.01.31C N 209996180U权　利　要　求　书1/1页CN 209996180 U1.电热毛巾架，包括主管(1)以及两连接在主管(1)外侧的支管(15)，两支管(15)均与主管(1)相连通，所述主管(1)由上至下依次包括接管一(2)、支撑管一(3)、支撑管二(4)以及接管二(5)，接管一(2)与支撑管一(3)之间连接有接头一(7)，支撑管一(3)与支撑管二(4)之间连接有接头二(8)，支撑管二(4)与接管二(5)之间连接有接头三(9)，一根支管(15)与支撑管一(3)固连，另一根支管(15)与支撑管二(4)固连，主管(1)内沿轴向固定有拉杆(6)，拉杆(6)穿过接头一(7)、接头二(8)与接头三(9)，接头一(7)外设有环状的凸部一(7a)，接头三(9)外设有环状的凸部三(9a)，其特征在于，所述接头一(7)下端套有环垫一(10)，接头三(9)上端套有环垫二(11)，接头一(7)、接头二(8)、接头三(9)、环垫一(10)与环垫二(11)均采用不锈钢材料制成，环垫一(10)外侧设有凸环一(10a)，环垫二(11)外侧设有凸环二(11a)，凸部一(7a)上下端面分别与接管一(2)下端面、凸环一(10a)上端面相抵靠，凸环一(10a)下端面与支撑管一(3)上端面相抵靠，凸部三(9a)上下端面分别与凸环二(11a)下端面、接管二(5)上端面相抵靠，凸环二(11a)上端面与支撑管二(4)下端面相抵靠。

【CN209712720U】一种电热毛巾架【专利】

【CN209712720U】一种电热毛巾架【专利】

权利要求书1页 说明书3页 附图2页
CN 209712720 U
CN 209712720 U
权 利 要 求 书
1/1 页
1 .一种电热毛巾架，包括毛巾架本体（3）、电热管（4）以及温控开关（5），所述本体（3）由 若干管件（31）组合而成 ，若干所述管件（31）内设置有所述电 热管（4），其特征在于 ：所述电 热管（4）至少一端设置有导电导热柱（41），所述温控开关（5）一端设置有弹性连接套（231）， 所述弹性连接套（231）弹性卡套于所述导电导热柱（41）上，所述温控开关（5）位于所述管件 （31）内 ，所述管件（31）内与所述电 热管（4）及所述温控开关（5）的空隙之间设置有导热填料 （6）。
2 .如权利要求1所述的一种电热毛巾架，其特征在于：所述温控开关（5）包括外壳（1）以 及检测芯（2），所述检测芯（2）包括定位架（21）、定位套（22）、第一导电连接件（23）、弹性触 片（24）、热敏金属片（25）、第二导电连接件（26）、发热块（27）以及第三导电连接件（28），所 述第一导电连接件（23）一端绕制成所述弹性连接套（231），所述弹性连接套（231）设置于所 述定位套（22）内 ，所述第一导电 连接件（23）另一端与弹性触片（24）接触并固定于所述定位 架（21）的一侧，所述弹性触片（24）上设置有热敏金属片（25），所述定位架（21）的另一侧设 置有第二导电连接件（26），所述第一导电连接件（23）与所述第二导电连接件（26）之间的所 述定位架（21）上设置有通孔（211），所述通孔（211）内设置有所述发热块（27），所述定位架 （21）上与所述第一导电连接件（23）同侧设置有与所述第二导电连接件（26）导通的第三导 电连接件（28），所述第三导电连接件（28）穿出所述外壳（1），所述第三导电连接件（28）上设 置有触点（281），弹性触片（24）预冷与所述触点（281）接触，所述弹性触片（24）受热与所述 触点（281）分离。

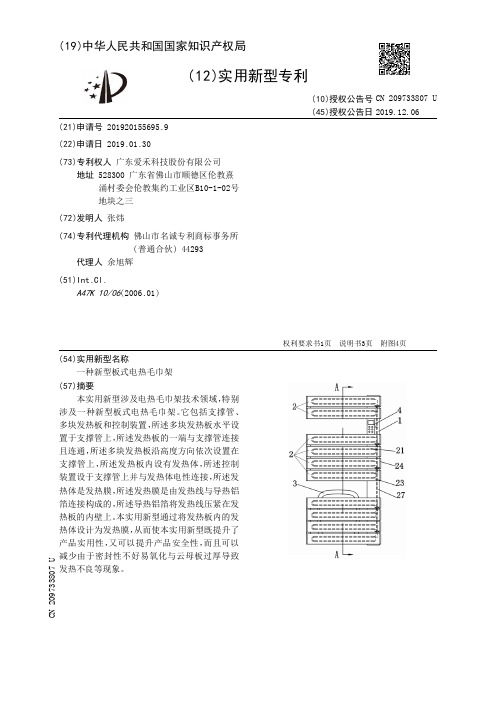

【CN209733807U】一种新型板式电热毛巾架【专利】

【CN209733807U】一种新型板式电热毛巾架【专利】

3
CN 209733807 U
说 明 书
2/3 页
[0013] 所述控制装置通过导电线与发热体连通，所述导电线穿设在发热板和支撑管内。 多个发热体通过导电 线并联可以同时组合 加热 ，从而增加毛巾 架的 加热性能 、提高 加热效 率。 [0014] 本实用新型的有益效果如下： [0015] （一）本实用新型通过将发热板内的发热体设计为发热膜，从而使本实用新型既提 升了产品实 用性 ，又可以 提升产品安全性 ，而且可以 减 少由 于密封性不好易氧化与云母板 过厚导致发热不良等现象。
权利要求书1页 说明书3页 附图4页
CN 209733807 U
CN 209733807 U
权 利 要 求 书
1/1 页
1 .一种新型板式电热毛巾架，包括支撑管、多块发热板和控制装置，所述多块发热板水 平设置于支撑管上 ，所述发热板的 一端与支撑管连接且连通 ，所述多块发热板沿高 度方向 依次设置在支撑管上 ，所述发热板内设有发热体 ，所述控 制装置设于支撑管上并 与发热体 电性连接，其特征在于：所述发热体是发热膜，所述发热膜是由发热线与导热铝箔连接构成 的 ，所述导热铝箔将发热线压紧在发热板的内壁上。
实用新型内容 [0003] 本实用新型的目的在于提供一种使用安全、使用寿命长、加热性能好的新型板式 电热毛巾架。 [0004] 本实用新型的目的是这样实现的： [0005] 一种新型板式电热毛巾架，包括支撑管、多块发热板和控制装置，所述多块发热板 水平设置于支撑管上 ，所述发热板的 一端与支撑管连接且连通 ，所述多块发热板沿高 度方 向 依次设置在支撑管上 ，所述发热板内设有发热体 ，所述控 制装置设于支撑管上并 与发热 体电 性连接 ，所述发热体是发热膜 ，所述发热膜是由发热线与导热铝箔连接构成的 ，所述导 热铝箔将发热线压紧在发热板的内壁上。 [0006] 本实用新型还可以作以下进一步改进。 [0007] 所述发热板包括前板、后板、发热体、第一密封盖以及第二密封盖，所述前板和后 板前后连接，所述第一密封盖和第二密封盖分别设于前板的左、右两端，以围成发热板的内 腔，所述发热体贴设于前板和/或后板的内壁。 [0008] 所述前板和后板是型材板，所述前板和后板的周边通过插板和插槽，插板插入插 槽内，从而实现前板和后板可拆卸连接。 [0009] 所述发热线粘设在导热铝箔上。 [0010] 所述发热线呈U型状粘设在导热铝箔上。 [0011] 所述发热线是由镍铬发热丝外表包裹有双重绝缘硅胶构成的。本实用新型的发热 线内部为镍铬发热丝外表带双重绝缘硅胶 ，保证发热线的 密封性与安全性 ，按一定形状粘 附 于覆胶的 铝箔上 ，再直接粘贴在板式毛巾 架的前板内 ，使发热均匀 ，粘膜工艺简单 ，操作 方便，成本低，效率有保证。由于发热线发热均匀，可以控制在100℃以下，不会高温发热，安 全耐用。 [0012] 所述支撑管的下端设有暖风机，所述暖风机位于发热板的后方或下方，所述暖风 机可以吹出热风，快速提高周围环境温度。

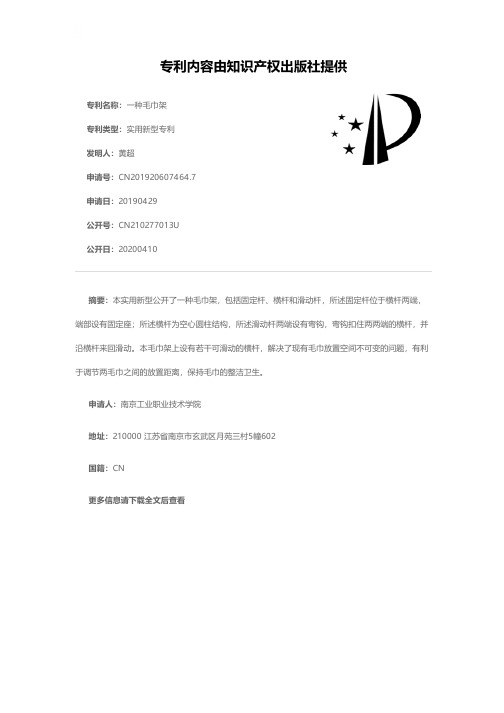

一种毛巾架[实用新型专利]

一种毛巾架[实用新型专利]

专利名称：一种毛巾架
专利类型：实用新型专利
发明人：黄超
申请号：CN201920607464.7申请日：20190429
公开号：CN210277013U
公开日：
20200410
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种毛巾架，包括固定杆、横杆和滑动杆，所述固定杆位于横杆两端，端部设有固定座；所述横杆为空心圆柱结构，所述滑动杆两端设有弯钩，弯钩扣住两两端的横杆，并沿横杆来回滑动。

本毛巾架上设有若干可滑动的横杆，解决了现有毛巾放置空间不可变的问题，有利于调节两毛巾之间的放置距离，保持毛巾的整洁卫生。

申请人：南京工业职业技术学院
地址：210000 江苏省南京市玄武区月苑三村5幢602
国籍：CN
更多信息请下载全文后查看。

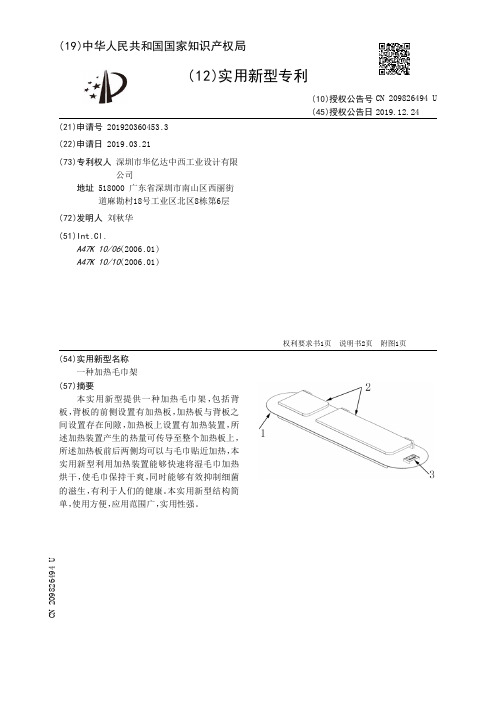

【CN209826494U】一种加热毛巾架【专利】

【CN209826494U】一种加热毛巾架【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920360453.3(22)申请日 2019.03.21(73)专利权人 深圳市华亿达中西工业设计有限公司地址 518000 广东省深圳市南山区西丽街道麻勘村18号工业区北区8栋第6层(72)发明人 刘秋华　(51)Int.Cl.A47K 10/06(2006.01)A47K 10/10(2006.01)(54)实用新型名称一种加热毛巾架(57)摘要本实用新型提供一种加热毛巾架，包括背板，背板的前侧设置有加热板，加热板与背板之间设置存在间隙，加热板上设置有加热装置，所述加热装置产生的热量可传导至整个加热板上，所述加热板前后两侧均可以与毛巾贴近加热，本实用新型利用加热装置能够快速将湿毛巾加热烘干，使毛巾保持干爽，同时能够有效抑制细菌的滋生，有利于人们的健康。

本实用新型结构简单，使用方便，应用范围广，实用性强。

权利要求书1页 说明书2页 附图1页CN 209826494 U 2019.12.24C N 209826494U权　利　要　求　书1/1页CN 209826494 U1.一种加热毛巾架，其特征在于：包括背板，背板的前侧设置有加热板，加热板与背板之间设置存在间隙，加热板上设置有加热装置，所述加热装置产生的热量可传导至整个加热板上，所述加热板前后两侧均可以与毛巾贴近加热。

2.根据权利要求1所述的毛巾架，其特征在于：所述毛巾架设置有温度调节装置，温度调节装置可用来调节加热装置的加热温度。

3.根据权利要求1所述的毛巾架，其特征在于：所述背板的背侧设置有将毛巾架固定在墙体的固定装置。

4.根据权利要求1所述的毛巾架，其特征在于：所述加热板可以设置成两个，两个加热板大小不同。

5.根据权利要求1-4任意一项所述的毛巾架，其特征在于：所述加热装置为加热管或者加热丝。

6.根据权利要求1-4任意一项所述的毛巾架，其特征在于：加热板由304不锈钢抛光制成。

一种发热毛巾架[发明专利]

一种发热毛巾架[发明专利]

专利名称：一种发热毛巾架
专利类型：发明专利
发明人：林三皇,刘勇,王先凡申请号：CN201811169435.3申请日：20181008
公开号：CN109222720A
公开日：
20190118
专利内容由知识产权出版社提供
摘要：一种发热毛巾架，包括与墙体连接的框架，框架向墙外延伸出连接架，连接架远离墙体的一端沿竖直方向延伸有中空的加热板，加热板的上部设置有用于使毛巾通过并晾挂在加热板两侧的槽孔，槽孔上安装有用于晾挂毛巾的承载套，加热板内安装有发热源为陶瓷釉材质的发热片，发热片通过导线连接外部电源且发热片的表面覆盖有一层绝缘保护膜。

本发明的一种发热毛巾架通过延伸出墙体外的加热板对毛巾进行晾挂烘干，可以使毛巾的双面受热，烘干效率高；发热片采用陶瓷釉材质的发热源，热效率高，发热均匀，耗电量少且使用寿命长，结构简单且使用安全。

申请人：鹤山市波士顿卫浴实业有限公司
地址：529700 广东省江门市鹤山址山镇东溪开发区A区
国籍：CN
代理机构：广州嘉权专利商标事务所有限公司
代理人：关达津
更多信息请下载全文后查看。

一种毛巾架[实用新型专利]

专利名称：一种毛巾架
专利类型：实用新型专利
发明人：豆朝龙
申请号：CN202021206376.5申请日：20200624
公开号：CN213030563U
公开日：
20210423
专利内容由知识产权出版社提供
摘要：本实用新型提出了一种毛巾架，包括两个彼此间隔设置，用于与墙面固定的侧边架，两个侧边架之间设有横杆，所述侧边架上设有往远离墙面方向延伸的主边架，所述主边架上设有与主边架呈燕尾配合连接的副边架，所述横杆卡于相邻副边架之间。

本实用新型具有开模成本低，型材变形小，造型美观，承载能力强的优点。

申请人：豆朝龙
地址：236700 安徽省亳州市利辛县张村镇冯于春豆庄15-3户
国籍：CN
代理机构：温州匠心专利代理事务所(特殊普通合伙)
代理人：胡仁勇
更多信息请下载全文后查看。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

权利要求书1页 说明书3页 附图4页
CN 209750889 U
CN 209750889 U
权 利 要 求 书
1/1 页
1 .一种新型电热毛巾架，包括外框、控制装置、多个并排排布的置物杆，所述置物杆内 穿设有发热线材，所述控制装置控制所述发热线材通断电 ，其特征在于：所述置物杆两端分 别设置有连接件，所述连接件与所述外框固定连接，所述连接件上开设有与所述置物杆截 面外轮廓间隙配合的安装孔，所述置物杆两端穿入所述安装孔；
2
CN 209750889 U
说 明 书
1/3 页
一种新型电热毛巾架
技术领域 [0001] 本实用新型属于生活用品技术领域，具体地说是涉及一种新型电热毛巾架。
背景技术 [0002] 日常生活中，用后潮湿的毛巾、浴巾容易导致细菌滋生，不利于人体健康。在冬季， 潮湿的毛巾若无法及时干燥，使用过程中感觉很冰冷，舒适性较差。为此人们设计了电热式 毛巾架，该种毛巾架通过内部安装电热组件，当电热组件通电 ，通过导热管散热，从而达到 烘干、加热毛巾的效果。而普通的电 热式毛巾 架 ，其采 用电 热管 加热 ，但是电 热管的 加热效 率不高 ，并且与置物杆的热传导速度慢 ；此外 ，用户在使 用过程中 ，忘记关闭控制开关 ，电 热 式毛巾架长期工作，造成资源浪费的同时，还存在一定的安全隐患。 [0003] 另外，在毛巾架加热的过程中，用户无法直观的获取毛巾此时的工作状态，从而布 置到毛巾架是否在正常工作。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920058028 .9
(22)申请日 2019 .01 .14
(73)专利权人 浙江热牧智能科技有限公司 地址 314000 浙江省嘉兴市南湖区东栅街 道联创大厦1幢1703室-1
(72)发明人 方红祥 张泽云 方红恩
所述外框上可拆卸且选择性的安装置物盒或圆管。 2 .根据权利要求1所述的一种新型电热毛巾架，其特征在于：所述外框的背面为开放 式，一盖板连接于所述外框的背面将其封闭。 3 .根据权利要求1所述的一种新型电热毛巾架，其特征在于：所述外框背面开设有安装 槽，所述连接件固定于所述安装槽内。 4 .根据权利要求1所述的一种新型电热毛巾架，其特征在于：所述外框至少包含两平行 的 竖直框体 ，所述竖直框体 相对侧对称的固定有至 少一组安装块 ，所述安装块上开设有卡 槽 ，所述置物盒两侧面均具有与所述卡槽间隙配合的凸块 ，所述凸块可嵌入在所述卡槽内 ， 所述圆管的外轮廓与所述卡槽间隙配合，卡槽供所述圆管其端部卡入。 5 .根据权利要求4所述的一种新型电热毛巾架，其特征在于：所述卡槽为U形。 6 .根据权利要求1所述的一种新型电热毛巾架，其特征在于：所述外框固定连接有固定 件，所述固定件与墙面固定连接。 7 .根据权利要求1所述的一种新型电热毛巾架，其特征在于：还包括工作状态显示组 件。 8 .根据权利要求7所述的一种新型电热毛巾架，其特征在于：所述工作状态显示组件为 LED灯，所述LED灯可根据控制装置不同的工作状态切换相应的点亮状态。 9 .根据权利要求8所述的一种新型电热毛巾架，其特征在于：所述点亮状态至少具备三 种点亮状态，包括常亮状态、呼吸点亮状态、闪烁状态。 10 .根据权利要求1所述的一种新型电热毛巾架，其特征在于：所述置物杆材质为铝合 金。
括外框、控制装置、多个并排排布的置物杆，所述 置物杆内穿设有发热线材，所述控制装置控制所 述发热线材通断电 ，所述置物杆两端分别设置有 连接件 ，所述连接件与所述外框固定连接 ，所述 连接件上开设有与所述置物杆截面外轮廓间隙 配合的安装孔 ，所述置物杆两端穿入所述安装 孔；所述外框上可拆卸且选择性的安装置物盒或 圆管 ，整体结构更易于生产和装配 ，此外圆管 和 置物盒为可选件 ，根据自身需求来选择安装与 否，可快速拆卸，便于选择性安装和使用。
发明内容 [0004] 本实用新型的目的是提供一种新型电热毛巾架，其其意在解决背景技术中存在的 问题。 [0005] 为解决上述技术问题，本实用新型的目的是这样实现的： [0006] 一种新型电热毛巾架，包括外框、控制装置、多个并排排布的置物杆，所述置物杆 内穿设有发热线材，所述控制装置控制所述发热线材通断电 ，所述置物杆两端分别设置有 连接件，所述连接件与所述外框固定连接，所述连接件上开设有与所述置物杆截面外轮廓 间隙配合的安装孔，所述置物杆两端穿入所述安装孔； [0007] 所述外框上可拆卸且选择性的安装置物盒或圆管。 [0008] 在上述方案的基础上并作为上述方案的优选方案：所述外框的背面为开放式，一 盖板连接于所述外框的背面将其封闭。 [0009] 在上述方案的基础上并作为上述方案的优选方案：所述外框背面开设有安装槽， 所述连接件固定于所述安装槽内。 [0010] 在上述方案的基础上并作为上述方案的优选方案：所述外框至少包含两平行的竖 直框体，所述竖直框体相对侧对称的固定有至少一组安装块，所述安装块上开设有卡槽，所 述置物盒两侧面均具有与所述卡槽间隙 配合的凸块 ，所述凸块可嵌入在所述卡槽内 ，所述 圆管的外轮廓与所述卡槽间隙配合，卡槽供所述圆管其端部卡入。 [0011] 在上述方案的基础上并作为上述方案的优选方案：所述卡槽为U形。 [0012] 在上述方案的基础上并作为上述方案的优选方案：所述外框固定连接有固定件， 所述固定件与墙面固定连接。 [0013] 在上述方案的基础上并作为上述方案的优选方案：还包括工作状态显示组件。 [0014] 在上述方案的基础上并作为上述方案的优选方案：所述工作状态显示组件为LED 灯，所述LED灯可根据控制装置不同的工作状态切换相应的点亮状态。
(74)专利代理机构 嘉兴启帆专利代理事务所 (普通合伙) 332A47K 10/06(2006 .01)
(10)授权公告号 CN 209750889 U (45)授权公告日 2019.12.10
( 54 )实用新型名称 一种新型电热毛巾架
