低压电气盘柜安装办法

1. 施工前，应详细了解工程图纸，明确施工要求、施工范围、施工顺序及施工质量标准。

2. 准备施工所需的材料、工具和设备，包括但不限于：（1）低压配电柜、配电箱及线缆；（2）桥架、支架、膨胀螺栓、接地线、绝缘子、穿线管等；（3）施工工具：扳手、螺丝刀、电钻、切割机、测电笔等。

3. 对施工人员进行技术交底，确保施工人员了解施工要求和施工流程，掌握施工工艺。

二、施工工艺1. 搬运与存放（1）在搬运过程中，注意轻拿轻放，防止损坏配电柜、配电箱及线缆；（2）存放时，应选择干燥、通风、防潮、防尘的场所。

2. 桥架及支架安装（1）根据设计要求，确定桥架及支架的安装位置；（2）使用膨胀螺栓将桥架及支架固定在墙上或柱子上；（3）确保桥架及支架水平、垂直，间距符合要求。

3. 配电柜、配电箱安装（1）根据设计要求，确定配电柜、配电箱的安装位置；（2）使用膨胀螺栓将配电柜、配电箱固定在墙上或支架上；（3）确保配电柜、配电箱水平、垂直，间距符合要求；（4）检查配电柜、配电箱内部接线是否正确、牢固。

4. 线缆敷设（1）根据设计要求，确定线缆敷设路径；（2）使用穿线管将线缆穿入桥架或支架；（3）确保线缆敷设整齐、牢固，无扭曲、交叉现象；（4）对线缆进行固定，防止松动。

5. 接地与绝缘（1）按照设计要求，进行接地连接；（2）检查接地连接是否牢固、可靠；（3）对配电柜、配电箱、桥架等设备进行绝缘测试，确保绝缘性能符合要求。

6. 施工验收（1）按照设计要求和施工规范，对施工质量进行自检、互检；（2）邀请业主、监理单位进行验收；（3）对验收中发现的问题进行整改，直至合格。

三、施工注意事项1. 施工过程中，严格遵守安全操作规程，确保施工人员人身安全；2. 注意保护现场环境，保持施工区域整洁；3. 对施工过程中出现的异常情况进行及时处理，确保施工进度和质量；4. 施工完成后，对施工现场进行清理，确保无安全隐患。

通过以上施工方案，确保低压配电柜安装施工质量，满足设计要求和用户需求。

电气设备-高、低压柜安装1、施工准备盘、柜进场通道上，车辆进出的路径范围内，道路畅通，地面平整并压实。

拆除路径范围内相应的障碍物。

就位前将安装场地清理干净，确保环境清洁。

2、盘、柜进场的操作要领2.1、根据现场实际情况，如有必要则在配电站设备进出口外搭建枕木平台，至与室内地面相平。

2.2、在枕木平台上放一块厚度大于4mm的钢板，铁板的一端搭在室内地面上，并使钢板形成尽可能平缓的坡度。

3、高、低压柜进场安装一般要求3.1、盘、柜在安装时要避免强烈震动。

3.2、推动小车缓慢行进。

要注意盘、柜体的行进方向，随时纠正，防止倾斜。

3.3、盘、柜搬运安装时，要防止挤压手、脚和盘、柜上的设备。

3.4、铁板在室内的一侧的尽头处与室内地坪间应加垫纸板或其他软质物品，防止手动叉车在向室内移动从铁板上向室内地坪过渡时，因设备重且磕碰损坏室内地坪。

3.5、盘、柜在未固定牢固前应有防倒措施。

3.6、安装盘、柜顶部零部件时，要使用人字梯，严禁施工人员直接站在盘、柜顶部进行安装，或将梯子靠在盘、柜上进行安装。

4、高、低压柜进场安装施工方法4.1、将手动液压叉车推至铁板上，盘、柜等设备吊起后放在叉车上。

将手动叉车推至室内指定位置，卸下。

4.2、将盘、柜严格按照施工图规定的顺序安装。

柜体放上基础后，首先把每面盘、柜大致调水平，然后从成列盘、柜一端的第一面开始调整。

当系统设备与柜体有联络桥箱和桥架时，应事先考虑箱、柜所吻合的尺寸。

4.3、调整时，盘、柜的水平用水平尺测量，垂直度用线坠或水平尺测量。

4.4、其余的盘、柜以第一面为标准逐个调整，使其水平、垂直；盘、柜间接缝密贴，模拟线对应。

然后安装盘、柜间连接螺栓。

4.5、每面盘不得少于4个固定螺栓。

4.6、认真调整柜体垂直度，使垂直度控制在1.5%内。

相邻各柜体之间的顶部水平误差≤2mm，整列各顶部最大水平误差≤5mm，相邻两柜不平度≤1mm，整列的柜面不平度≤5mm，相邻两柜的间隙≤2mm。

低压配电柜的安装和操作规范一、低压配电柜的安装规范：1.安装位置选择：低压配电柜应安装在干燥、通风良好、无腐蚀气体和易燃物质的场所，远离水源、热源和易燃易爆物品等。

同时，安装位置应方便操作和维护，以确保人员的安全。

2.地脚螺栓固定：低压配电柜应采用地脚螺栓固定在地面上，以防止在设备运行时出现不稳定的情况。

地脚螺栓的数量和规格应符合设计要求，并经过专业人员检验确认。

3.接地保护：低压配电柜应进行接地保护，接地电阻不应大于4Ω。

接地线应采用牢固的连接方式，确保接地的可靠性。

4.密封保护：低压配电柜的外壳应具备良好的密封性能，以防止灰尘、湿气等进入柜体，影响设备的稳定运行。

5.线缆布线：低压配电柜的线缆布线应整齐、有序，并且与高压线路要保持一定的距离，避免相互干扰。

6.过负荷保护：低压配电柜应配置适当的过负荷保护装置，能够在出现过负荷时及时切断电源，以预防设备过热、火灾等事故的发生。

二、低压配电柜的操作规范：1.操作人员必须经过培训和持证上岗，熟悉低压配电柜的工作原理、操作规程和事故应急处理措施，并严格按照规范操作。

2.操作前应检查低压配电柜的开关、指示灯等设备是否正常运行，有无异常现象。

如发现异常应及时报修，不得擅自进行操作。

3.操作人员应佩戴防静电服或防静电手套等防护用具，以确保操作的安全性。

4.操作人员在接触低压配电柜内部元件时，必须断开电源，并同时进行缓释电荷处理后方可进行接触，以避免触电危险。

5.不得随意改变低压配电柜内部的接线，更不能私自增加负载，以免引起设备过载而发生事故。

6.系统运行过程中，应定期检查低压配电柜的运行情况，如发现设备存在故障、异常，应及时处理，并上报主管单位。

7.禁止在低压配电柜周围存放易燃、易爆或腐蚀性物品，以免引发火灾、爆炸等事故。

以上是低压配电柜的安装和操作规范，通过严格按照规范操作，可以有效提高供电系统的安全性和稳定性，保障供电系统的正常运行。

同时，为了保证操作人员的安全，使用过程中应注意遵循安全操作规程，如有疑问或异常情况应及时报告上级或相关专业人员处理。

低压配电系统安装方案一、配电箱、配电柜安装1.安装前首先进行开箱检查, 核对箱/盘型号、规格是否符合设计要求, 并作好开箱检查记录。

开箱检查与监理及业主代表共同进行。

2、安装配电箱, 在安装环境不具备条件时, 宜先安装箱壳, 在土建预留位置找好标高, 将箱体用水泥沙浆固定好。

待条件成熟后再安装箱内元件和盘面。

盘面要求紧贴墙面, 平正、不歪斜, 底边距地高度应为1.6m （或按照设计。

3.落地式安装的配电箱、控制柜, 有不小于5cm 高的建或金属底座。

以防地面水浸蚀, 槽钢基础做成框状, 用电焊焊接在预埋件上或用膨胀螺栓固定在地面上, 并可靠接地。

柜体垂直, 垂直误差不超过2nmi o4.装在配电间、设备机房内的配电箱采用明装挂墙式安装，底边距地高度应为1.6m,箱体垂直，误差不超过2nm。

5、配电箱（盘）内的接线完成后, 保证其内部接线无接头, 排列整洁、美观, 线号清晰、多股软线压接搪锡, 感观良好, 配电箱门及外壳均有明显可靠的双色PE线连接点。

PE线不允许利用箱体和外壳串接, 最小截面符合规范要求。

二、线、缆敷设及电缆头制作1.线/缆敷设前均进行外观检查及绝缘测试, 合格后方可进行敷设。

外观检查不得有纽绞、压伤和保护断裂等缺陷。

2.电缆敷设要求排列整齐, 电力电缆与控制电缆要分开排列, 尽量避免交叉, 敷设时按图纸回路编号, 敷设完毕后在每根电缆的始鹿端及中间每隔20m等部位挂好电缆标志牌, 注明回路编号、用途、型号、规格等内容。

3、电缆在敷设过程中要注意防止擦挂损伤, 顺电缆盘放开, 不能扭结, 在桥架弯曲处或穿管处等易造成电缆损伤的部位均安排有人员。

电缆在转弯处及两端留有相应余量。

电缆在穿完管后管作密封处理。

4.电缆敷设宜先长后短, 避免浪费和减少接头。

5.导线在穿管前将管内杂物及水清理干净后才能进行。

穿线前戴上护圈。

8.6不同系统、不同电压等级的导线禁止穿在同一根保护管内。

导线在管内不得有接头和扭伤, 接头放在接线盒内。

低压配电柜安装1、施工顺序2、设备开箱及审核设备开箱检测由业主、监理工程师、承包商和设备制造商共同进行。

按图纸和装箱清单核对每台开关柜的规格、型号，内部配线与系统图是否符合，随机带的技术资料和备品、备件并及时记录签字。

（由于定货、厂家制造等方面的原因，在施工中经常出现到货盘柜尺寸与设计不符的情况，此时应准确测量实际到货外形尺寸，及时修改基础槽钢制作尺寸及运输安装方案。

）3、槽钢基础制作安装○1柜基础采用10#槽钢，安装前，首先应检测槽钢的不平直度，并予以校正。

○2安装盘柜实际外形及排列原则进行槽钢基础制作，注意横撑位置不要设置于某面盘的底座中部，以免影响以后线、缆进入及固定。

在槽钢基础制作时应考虑为盘间接缝预留1—2mm延长量。

○3土建交出配电室地面的最终标高点，然后用水平测量仪分点测出地面的标高，并标挂钢丝，按钢丝高度确定槽钢标高，槽钢底部用垫铁垫实与预埋铁或砼钢筋焊接。

基础槽钢安装时配合水平仪测量，使其上表面水平偏差≤1mm,且盘柜后面基础槽钢应稍低于前面或水平，使找平时不在盘柜前面垫垫片；基础型钢安装后其顶部宜高出抹平地面10mm。

a.搬运槽钢、设备时施工人员应精力集中、动作协调，以防施工人员发生磕碰现象。

b.配电室内应保持通风良好，以利于电焊气体的彻底排放。

c.电焊作业必须遵守用火制度，并做好防火措施。

4、盘柜安装1）配电柜进场前，土建条件应具备以下条件：○1低压配电室地面施工已完，室内沟道无积水、杂物。

○2预埋件及预留孔符合设计需求，预埋件应牢固；门窗安装完毕，符合防火需求。

○3有可能损坏已安装设备或设备安装后不能再进行施工的装饰工作已结束。

2）设备运输○1本工程较大设备主要是低压配电柜，柜体吊装采用四点吊装以防止变形，由专人指挥将开关柜慢慢吊起，放在运输车辆的适当位置，然后用4根刹车器将柜体顶部4个吊装孔与运输车刹紧。

防止运输中的磕碰。

○2到达预定位置后平稳卸车，并将倒放于平板车上，平板车上表面满铺一层软毡，防止划伤柜体，检测线路行程范围内有无脚手架、障碍物等，存在问题立即联系拆除或解决，确保线路完全畅通后，人力拉动平板车至低压配电室附近。

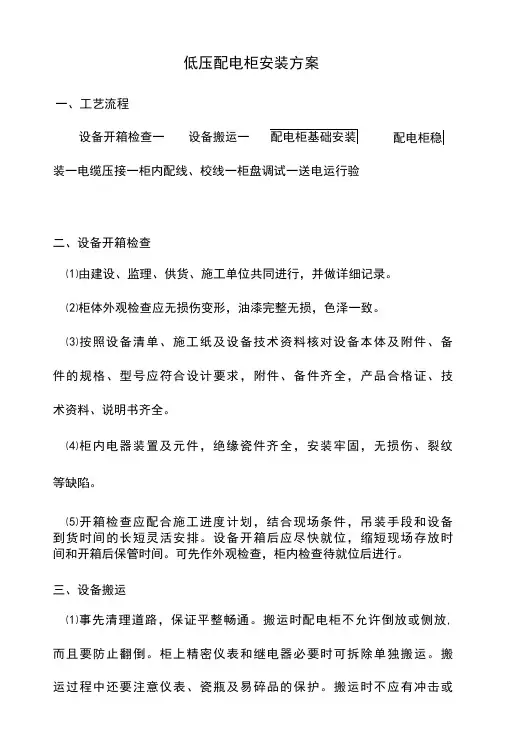

低压配电柜安装方案一、工艺流程装一电缆压接一柜内配线、校线一柜盘调试一送电运行验二、设备开箱检查⑴由建设、监理、供货、施工单位共同进行，并做详细记录。

⑵柜体外观检查应无损伤变形，油漆完整无损，色泽一致。

⑶按照设备清单、施工纸及设备技术资料核对设备本体及附件、备 件的规格、型号应符合设计要求，附件、备件齐全，产品合格证、技 术资料、说明书齐全。

⑷柜内电器装置及元件，绝缘瓷件齐全，安装牢固，无损伤、裂纹 等缺陷。

⑸开箱检查应配合施工进度计划，结合现场条件，吊装手段和设备 到货时间的长短灵活安排。

设备开箱后应尽快就位，缩短现场存放时 间和开箱后保管时间。

可先作外观检查，柜内检查待就位后进行。

三、设备搬运⑴事先清理道路，保证平整畅通。

搬运时配电柜不允许倒放或侧放, 而且要防止翻倒。

柜上精密仪表和继电器必要时可拆除单独搬运。

搬 运过程中还要注意仪表、瓷瓶及易碎品的保护。

搬运时不应有冲击或 设备开箱检查一设备搬运一严重振动情况，利用机械牵引时，牵引的着力点应在设备重心以下, 以防倾斜。

⑵设备吊装时，吊索的绳长度应一致。

柜顶部无吊环的吊索应挂在四角主要承力结构处，不得将吊索吊在设备部件上。

⑶设备进货时间按计划安排，尽量减少现场库存和二次搬运。

如需库存和二次搬运时，应保证库存和运输安全。

四、基础型钢安装⑴在室内地面做好，土建装修做完后先进行基础安装。

⑵配电柜采用10#槽钢做基础。

按施工图预制加工基础槽钢，先调直，除锈，刷防锈底漆。

⑶将预制好的基础槽钢焊牢在基础预埋铁上，用水准仪及水平尺找平校正。

找平过程中垫片不得超过三片，焊后清理，打磨，补刷防锈漆。

基础槽钢的安装允许偏差详见如下表8-7-01o表8・6・基础槽钢的安装允许偏差⑷基础槽钢安装完毕后，将室内接地干线与槽钢两端焊牢。

五、配电柜稳装⑴配电柜应按施工图纸布置，事先编设备号、位号，按顺序将柜子安放到基础槽钢上。

⑵单独柜子只找正面板与侧面的垂直度。

成排柜JII页序就位后先找正两端的柜子，然后挂小线逐台找正，以柜面为准。

一、设备开箱检查1、设备和器材到达现场后，应会同监理和建设单位及时进行开箱验收检查，制造厂的技术文件应齐全，型号规格应符合设计要求，附件备件齐全。

2、柜本体外观应无损伤及变形，油漆完整无损。

柜（盘）内部电气装置及组件、绝缘瓷件齐全、无损伤及裂纹等缺陷。

二、柜体搬运应根据柜的重量及形体大小，结合现场施工条件，决定采用运输设备；柜吊装时，柜体上有吊环时，吊索应穿过吊环,无吊环时，吊索应挂在四角主要承力结构处，不得将吊索直接挂在设备部件上吊装；在搬运过程中要固定牢靠，防止磕碰，避免组件、仪表及油漆的损坏。

三、配电柜体安装1、低压柜到货开箱检查合格后，按设计一次安装到位。

2、高压柜并柜施工安装分两次停电调试：（1）第一次停电申请2小时，主要是高压母线停电后，拆除尾端柜体挡板、地面盖板，露出进线电缆沟道即可。

将新设计的高压柜并接在10KV一段上，再停10KV二段电源，母线二段不带电，再将二段新并接的高压开关柜体接二次操作电源、信号电源和柜顶小母线等二次回路，调整固定，完工后恢复正常运行方式。

（2）第二次再停电2小时，拼接主母线（延长主母线），母线耐压及测量绝缘合格后恢复正常运行方式。

a) 安装柜前，先按图纸规定的顺序将柜作好标记，然后放置到安装位置上。

b) 柜单独安装时，应找好柜正面和侧面的垂直度。

c) 陈列柜安装时，可先把每个柜调整到大致位置上，就位后再精确地调整第一面柜，再以第一面柜的柜面为标准逐台进行调整。

调整次序既可从左至右，也可以由右至左，还可以先调整好中间的一面柜，然后左右分开调整。

d) 柜找正时，柜与型钢之间采用0.5mm铁片进行调整，但每处垫片最多不能超过3片。

找平找正后，应盘面一致，排列整齐，柜与柜之间及柜体与侧挡板均应用螺栓拧紧，柜之间接缝处的缝隙应小于2mm。

e) 在基础型钢上安装柜体，最好是采用螺栓连接，紧固件应是镀锌制品，并宜采用标准件。

应根据柜底固定螺孔尺寸，在基础型钢上用手电钻孔；也可采用电焊固定柜，但主控制盘、继电保护盘和自动装置盘等不宜与基础型钢焊死。

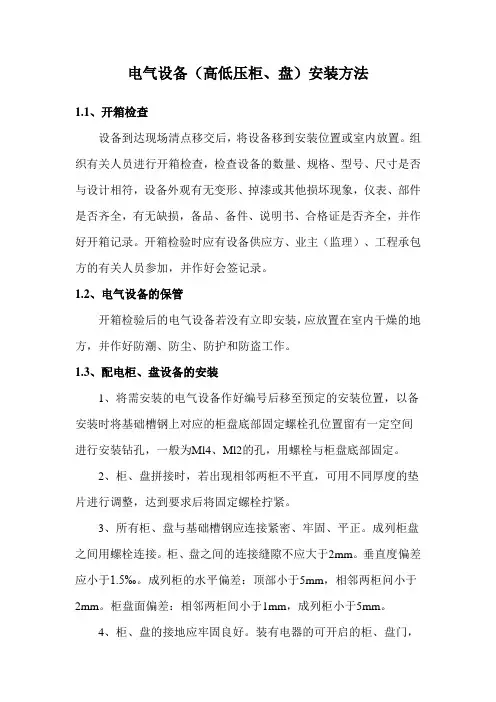

电气设备（高低压柜、盘）安装方法1.1、开箱检查设备到达现场清点移交后，将设备移到安装位置或室内放置。

组织有关人员进行开箱检查，检查设备的数量、规格、型号、尺寸是否与设计相符，设备外观有无变形、掉漆或其他损坏现象，仪表、部件是否齐全，有无缺损，备品、备件、说明书、合格证是否齐全，并作好开箱记录。

开箱检验时应有设备供应方、业主（监理）、工程承包方的有关人员参加，并作好会签记录。

1.2、电气设备的保管开箱检验后的电气设备若没有立即安装，应放置在室内干燥的地方，并作好防潮、防尘、防护和防盗工作。

1.3、配电柜、盘设备的安装1、将需安装的电气设备作好编号后移至预定的安装位置，以备安装时将基础槽钢上对应的柜盘底部固定螺栓孔位置留有一定空间进行安装钻孔，一般为Ml4、Ml2的孔，用螺栓与柜盘底部固定。

2、柜、盘拼接时，若出现相邻两柜不平直，可用不同厚度的垫片进行调整，达到要求后将固定螺栓拧紧。

3、所有柜、盘与基础槽钢应连接紧密、牢固、平正。

成列柜盘之间用螺栓连接。

柜、盘之间的连接缝隙不应大于2mm。

垂直度偏差应小于1.5‰。

成列柜的水平偏差：顶部小于5mm，相邻两柜问小于2mm。

柜盘面偏差：相邻两柜间小于1mm，成列柜小于5mm。

4、柜、盘的接地应牢固良好。

装有电器的可开启的柜、盘门，应以软导线与接地的金属构件可靠连接。

5、柜、盘拼装好后，抽屉式配电柜的抽屉推拉应灵活轻便，无卡阻、碰撞现象。

抽屉单元内的动、静触头的中心线应一致，触头接触紧密，机械和电气联锁应动作正确可靠。

同型号的单元应能互换。

6、高压柜内的小车的接地触头与柜体的接地滑块应接触紧密，当小车推入时接地触头应比主触头先接触，拉出时应比主触头后断开。

由于开关动作有一定的振动，每个连接处应连接牢固并有防松措施。

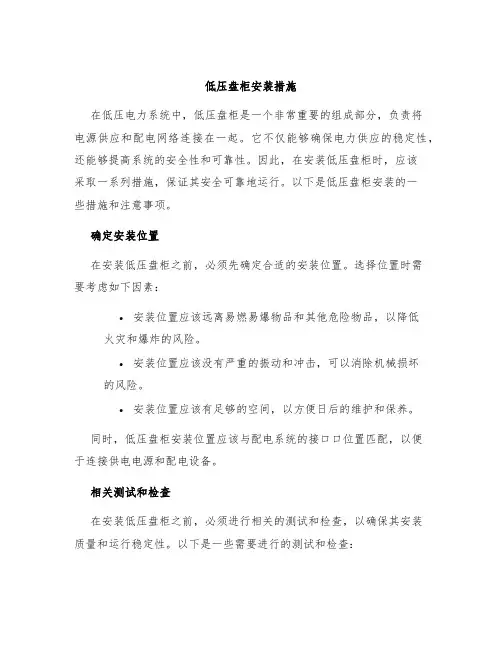

低压盘柜安装措施在低压电力系统中，低压盘柜是一个非常重要的组成部分，负责将电源供应和配电网络连接在一起。

它不仅能够确保电力供应的稳定性，还能够提高系统的安全性和可靠性。

因此，在安装低压盘柜时，应该采取一系列措施，保证其安全可靠地运行。

以下是低压盘柜安装的一些措施和注意事项。

确定安装位置在安装低压盘柜之前，必须先确定合适的安装位置。

选择位置时需要考虑如下因素：•安装位置应该远离易燃易爆物品和其他危险物品，以降低火灾和爆炸的风险。

•安装位置应该没有严重的振动和冲击，可以消除机械损坏的风险。

•安装位置应该有足够的空间，以方便日后的维护和保养。

同时，低压盘柜安装位置应该与配电系统的接口口位置匹配，以便于连接供电电源和配电设备。

相关测试和检查在安装低压盘柜之前，必须进行相关的测试和检查，以确保其安装质量和运行稳定性。

以下是一些需要进行的测试和检查：•确认低压盘柜的规格、型号、参数和技术数据符合系统要求，并进行相应的记录。

•检查低压盘柜的外观、内部零部件及附件是否完好，无缺陷，有无明显的损坏和松动。

•检查连接电缆、接线端子等组件，确认其类型、规格、材质、绝缘性能等，是否符合技术要求。

•对整个设备进行绝缘测试，必须符合相关的技术标准，以评估绝缘性能是否良好。

•在安装完成后，进行负载测试、接地测试、继电器保护测试等，以确保低压盘柜的电气性能和稳定性均符合系统要求。

安装步骤安装低压盘柜要按照以下步骤进行：1.将低压盘柜的基座或支架放到预留的位置上，对称地调整基础平、水平，并紧固螺栓。

此时需检查基础支架的垂直度。

2.将低压盘柜放在基础支架上，调整盘柜的水平度，然后用螺栓进行固定。

在固定前需检查低压盘柜的位置是否与基础支架吻合。

3.在盘柜内部进行接地作业。

接地途径应使用接地拨片、接地母排等，接地导线应使用规定的固定方式。

接地导线应保持稳定和可靠的接地电阻，接线端子应牢固、结实，接地导线应符合相关规定。

4.进行盘柜的电气接线。

高、低压配电柜（盘）安装⑴基础槽钢的安装要平直，其水平度、不直度要控制在规范要求内，接地应明显可靠。

⑵盘柜等在搬运和安装时应采取防震、防翻倒、防潮、防止框架变形和漆面受损等措施。

充有SF6气体的真空断路器柜在运输和装卸过程中不得倒置，必要时可将装置性设备和易损元件拆下单独包装运输，当产品有特殊要求时，尚应符合产品技术文件的规定装运。

⑶盘柜到达现场后，在规定期限内会同甲方共同作验收检查，并应符合下列要求：①开箱检查前包装应无残损。

②绝缘件应无变形、受潮、裂纹和剥落。

③柜内的零件、设备及工具应齐全，无损伤和锈蚀变形。

④柜内元器件及二次线完整无损伤。

⑤充有SF6气体的部件，压力表的指示值应符合产品的技术规定。

⑥出厂及技术资料应齐全。

⑷开关柜到达现场后的保管应符合下列要求：①暂时不能安装就位时，应按原包装放置于平整、无积水、无腐蚀的场所，在室外应垫上枕木，并应有防雨水，防小动物进入柜内等措施。

②充有SF6硫的断路器，应定期检查其预充压力值，并做好记录，有异常时应及时采取措施。

⑸盘柜安装前建筑工程应具备下列条件：①层顶楼板施工完毕，不得渗漏。

②结束室内地面工作，室内沟道无积水、杂物。

③预埋件及预留孔符合施工图要求，预埋件应牢固。

④门窗安装完毕。

⑹盘柜就位、找正、固定后，最大允许偏差为：垂直度＜1.5‰。

水平度：相邻两盘盘顶＜2mm，成排柜顶部＜5mm。

盘面不平度：相邻盘边＜1mm，成列盘面＜5mm，盘间接缝＜2mm。

⑺配电盘、开关柜安装，宜采用螺栓固定，也允许用焊接方法固定。

⑻设备安装用的紧固件，应用镀锌制品，并宜采用标准件。

⑼盘柜安装完成后，应符合下列要求：①漆层完整无损，绝缘子无损伤，所有连接螺栓应紧固。

②机械闭锁、电气闭锁应动作准确、可靠。

③动、静触头的中心线应*，触头接触应紧密。

④抽屉推拉应灵活轻便，无卡阻、碰撞现象，备用抽屉应能互换。

⑤二次回路连接插件接触良好，控制回路辅助开关的切换点应动作准确。

低压成套电气配电柜安装方案1. 引言本文档旨在提供一份低压成套电气配电柜的安装方案。

低压成套电气配电柜是一种用于低压电力系统分配和控制的重要设备，它在工业、商业和居民用电领域得到广泛应用。

正确安装低压成套电气配电柜对于确保电力系统的正常运行和安全性至关重要。

2. 安装前准备在开始安装低压成套电气配电柜之前，需要进行以下准备工作：2.1 设计评审确保已经完成了低压成套电气配电柜的设计评审。

设计评审应包括对电气图纸、接线图、操作手册等进行仔细审查，以确保设计符合相关的标准和规范。

2.2 安装位置选择选择合适的安装位置，确保低压成套电气配电柜与供电系统的连接方便，并且能够容纳所需的空间。

2.3 安装环境准备清理安装环境，确保安装区域干净、整洁，并且没有阻碍安装的障碍物。

同时，根据相关的安全要求，确保安装区域具备良好的通风和照明条件。

3. 安装步骤根据低压成套电气配电柜的具体型号和制造商提供的安装指南，执行以下基本的安装步骤：3.1 进行电气连接按照电气图纸和接线图进行电气连接，确保每个电器元件连接正确，并且紧固良好。

3.2 安装支架和底座根据配电柜的尺寸和重量，选择适当的支架和底座进行安装。

确保支架和底座能够承受配电柜的重量，并且固定稳固。

3.3 进行接地连接根据安全要求，进行接地连接。

确保配电柜的金属外壳与地线牢靠连接，以防止静电和漏电的产生。

3.4 安装配电柜将配电柜放置在支架和底座上，并使用螺栓将其固定。

确保配电柜的位置正确，且没有倾斜或不稳定的情况。

3.5 进行线缆接线根据接线图，进行线缆的接线工作。

确保每条线缆的接头紧固可靠，并使用绝缘套管进行绝缘保护。

3.6 进行功能测试在安装完成后，进行一次全面的功能测试。

确保所有开关、保险丝、指示灯等元件工作正常，并且可实现所需的控制和保护功能。

4. 安全注意事项在安装低压成套电气配电柜时，需要注意以下安全事项：- 在安装过程中，严禁触摸正在工作的裸露电气元件，以防触电事故发生。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改低压盘柜安装措施低压盘柜安装措施(最新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes低压盘柜安装措施低压盘柜安装措施(最新版)—、工程概况华电莱州发电有限公司一期（2×1000MW级）工程#2机组低压盘柜安装主要包括#2机汽机PC、锅炉PC、照明检修PC、汽机MCC、锅炉MCC、保安MCC、电除尘PC及控制柜、除灰系统盘柜共计138面盘柜，其基础制作选用[8或[10槽钢。

二、施工依据1、国核电力建设规划设计研究院图纸2、《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-1992。

3、《电气装置安装工程质量检验及评定规程》DL/T5161.1-5161.17-2002。

4、《电力建设安全工作规程》DL5009.1-2002。

5、火力发电工程建设标准强制性条文执行表格（电气部分）。

6、厂家说明书。

三、施工准备1、工具：砂轮锯、电焊机、除锈机（磨光机或钢丝刷）、手钢锯、锉刀、毛刷、8磅大锤。

2、量具：水准仪、直角拐尺、钢带尺（20m）、钢卷尺（3m）、铁水平尺。

3、安全用具：安全帽、绝缘手套、防护眼镜、焊工防护罩、焊工手套。

4、人力组织：负责人1名、技术员1名、质检员1名、安全员1名、焊工2名、安装工15名。

5、已与建筑专业办理建筑交安装工序交接单，现场照明设施、消防设施已具备。

四、工艺流程、技术要求及标准工艺流程要求与标准盘柜基础安装一、施工准备1、领料根据图纸提型钢计划，并根据施工进度分期分批领用材料。

低压成套配电柜安装方案首先，安装前的准备工作非常重要。

在进行低压成套配电柜安装之前，需要全面了解电气系统的需求和设计方案，确定所需的配电柜规格、数量和配置。

同时，还需要做好空间布局的规划，确保配电柜的安装位置合适，并方便进行维护和操作。

其次，进行安全检查和准备工作。

在安装前，需要检查安装场所是否符合安全要求，如有无易燃易爆物品、有无漏水等。

同时，还需要确保配电柜的电源线路已经切断，并对工作区域进行隔离和标识，以防止误操作。

然后，进行配电柜的安装。

安装过程中，需要严格按照制造商的安装指南进行操作，确保每个步骤都符合规范。

首先，需要安装配电柜的基座，保证其平稳和牢固。

然后，安装主体部分，包括电源输入、回路断路器、电动机保护器等，确保安装准确无误。

接下来，进行配线和接地工作。

通过正确的配线和接地，可以保证电流的正常流动和地线的安全使用。

在进行配线时，需要按照电气系统的需求进行布线，并注意避免过度堆积和干扰。

在进行接地时，需要确保接地线的质量良好，并与接地系统连接稳固可靠。

最后，进行接口和设备的连接。

在低压成套配电柜安装完成后，需要对各个接口和设备进行连接和调试。

首先，需要对电源输入和输出进行连接，确保电流的正常传输。

然后，对配电柜内的控制设备和信号线进行连接，确保各个设备的功能正常。

在整个安装过程中，需要确保安全第一、操作人员应具备相关的电气知识和技能，严格按照安装指南操作，并配备所需的安全工具和装备。

同时，还需进行必要的测试和检查，确保安装质量和性能可靠。

综上所述，低压成套配电柜的安装方案包括安装前的准备工作、安全检查和准备工作、配电柜的安装、配线和接地工作以及接口和设备的连接。

通过严格按照规范和要求进行操作，可以保证配电柜的安装质量和性能，确保电力系统的安全和正常运行。

《低压配电柜安装工艺及调试方法》摘要：低压配电柜的安装方法及低压配电柜的调试方法。

包括机械调试、电气调试等。

1.低压柜安装：1.1低压柜运到现场后，组织开箱检查，检查有无变形、掉漆、仪表元件是否完好、备品备件、说明书等。

有无损坏，并做好开箱记录。

1.2低压柜应按施工图纸布置，依次放置在基础型钢上。

成排的柜子就位后，先找两个柜子，然后在柜子下面拉小线到三分之二，一个一个对齐，以台面为准。

翻转时间用0.5毫米垫片调整，每个垫片大约三片。

1.3找正就位后，根据机柜螺丝孔的大小进行固定，用镀锌螺丝将机柜与机柜、机柜与侧挡板连接。

低压柜与预留角钢焊接牢固，电缆夹层上方外露部分铺设花纹钢板，柜体前后铺设1200mm10mm(宽厚)绝缘。

1.4相邻两个低压柜顶部水平度偏差不大于2mm，所有柜顶部水平度偏差不大于5mm，相邻两个柜顶部不大于5mm，整体柜顶部不大于2mm。

1.5设备安装后，再次拧紧并检查内部紧固件，尤其是导体连接端。

低压柜机柜内部接线完成后，用吸尘器清理柜内杂物，保持低压柜内外清洁，准确识别设备的位号和回路号。

2.低压柜调试：低压柜的调试主要分为机械测试和电气调试两部分。

2.1机械调试：机械调试主要指手动部分和抽屉的调试。

机械调试主要是检查各机构的运转是否灵活，质量是否可靠。

检查抽屉时，要特别注意连接和断开位置的定位是否可靠，因为这个操作直接影响低压柜能否正常使用。

2.2电气调试：电气操作试验、联锁功能试验、绝缘试验。

2.2.1电气操作试验：在安装和接线正确的前提下，根据电气原理图进行模拟动作试验，即通电试验。

主要包括：1)断路器的合闸和分闸是否正常;2)按钮操作及相关指示灯是否正常;3)手动切换是否正常。

这种测试应该一个一个进行。

先调试橱柜，再逐个调试抽屉柜。

2.2.2联锁功能测试：通电检查操作机构与门、抽屉与门的联锁。

在关闭(通电)的情况下，门打不开。

直到大门打开，你才能开门。

双电源间的机械或电气联锁当正常电源供给正常电源时，备用电源的断路器不能合闸，当主电源切断时，备用电源会自动相互合闸。

线缆的布放和接线方法
合理布放电源线缆和控制线缆，使用合适的连接件和绝缘材料。
地线和接地方法
按照标准规定连接和接地地线，确保人身安全和系统可靠性。
电源线和接线方法
正确连接电源线，保证供电的稳定性和可靠性。
电力线路的测试和验收
对安装完成的电力线路进行测试和验收，确保符合标准和规范。
配电柜的调试和运行
安装地点的选择
选择安装低压配电柜的合适地点，考虑安全、通风和维护便捷性。
安装前的检查工作
检查所有配件和电线的完整性，并确保没有损坏或松动的部分。
安装前的安全注意事项
切断电源，确保工作区域干燥整洁，穿戴适当的安全装备。
选择合适的安装工具和材料
准备好适合安装的工具和材料，例如螺丝刀、螺栓、电线等。
进行配电柜的调试工作，确保各功能正常运行，做好记录和标识。

安装后的维护和保养工作
定期检查和维护配电柜，确保系统运行的安全和稳定。
常见问题及处理方法
列举常见的故障和问题，并提供解决方法和应对策略。
安装后的安全使用要注意的事 项
告诉用户使用配电柜时需要注意的安全事项，如防雷、防水和防触电等。
安装后的维修工作注意事项
配电柜主体的安装方法
根据配电柜的型号和尺寸，确定安装的方式和步骤。
配电柜支架的安装方法
为配电柜安装支架，确保稳固和可靠。
配电柜各组件的安装顺序和方 法
按照正确的顺序安装配电柜的各个组件，包括断路器、电流互感器等。
固定和接线工作的注意事项
正确固定配电柜并进行准确可靠的接线工作，避免接线错误和不牢固导致的故障。
低压配电柜的安装
低压配电柜的安装是一个重要的环节，需要严格按照步骤进行。本文将介绍 安装前的准备工作、安装过程中的注意事项，以及安装后的维护和保养工作。

低压配电柜安装施工方案低压配电柜是现代工业和民用建筑的电力供应系统中的重要组成部分，它负责将高压电力通过转换器等设备转换为可用的低压电力，供应给各种电器设备使用。

因此，低压配电柜的安装施工方案至关重要，不仅关系到设备运行的稳定性和安全性，还直接关系到供电系统的可靠性和节能性。

下面是一份关于低压配电柜安装施工方案的简要说明：1.安装环境的准备在进行低压配电柜安装之前，需要确保安装环境符合安装要求。

首先，需要保证安装基座的平整度和强度，以便于稳固地安装低压配电柜。

其次，应将安装环境保持整洁，并消除可能影响安装质量的杂物，如灰尘、异物等。

最后，需要确保安装环境的通风良好，以便于散热。

2.安装过程的步骤(1)安装基座：根据低压配电柜的尺寸和重量选择合适的基座，并按照要求进行固定，保证其牢固可靠。

(2)安装柜体：将低压配电柜的柜体放置在基座上，并通过螺栓等方式进行固定。

在安装过程中，应注意柜体与基座的平整度和水平度。

(3)连接电缆：根据设计图纸和接线图，将电源线、负载线等电缆连接到低压配电柜的相应位置。

在连接过程中，应注意电缆的规格、长度和标志，确保连接正确、可靠。

(4)安装配电设备：根据需要，将各种电器设备，如断路器、熔断器、接触器等安装到低压配电柜的相应位置。

在安装过程中，应注意设备的规格、型号和位置，确保安装正确、紧固可靠。

(5)调试和试运行：在低压配电柜安装完成后，需要进行调试和试运行，以确保设备正常工作。

在调试过程中，应按照相关标准和规范进行测试和检查，发现问题及时排除，确保安全可靠。

3.安全措施在低压配电柜安装施工过程中，要注意以下几个安全措施：(1)确保安全工具和设备的使用：工作人员必须佩戴好安全帽、防护眼镜、防护手套等安全装备，同时使用合适的工具和设备进行安装，禁止使用损坏或不合格的工具和设备。

(2)避免火源和爆炸物：在安装过程中，要注意避免火源和爆炸物的存在，如禁止吸烟、使用明火等，以防发生火灾和爆炸。

高压低压配电柜的安装步骤和注意事项高压低压配电柜是电力系统中的重要设备，它主要用于控制、保护和配电电能。

在进行高压低压配电柜的安装时，需要遵守一系列的步骤和注意事项，以确保安全性和可靠性。

本文将介绍高压低压配电柜的安装步骤以及需要注意的事项。

一、高压低压配电柜的安装步骤1. 设计与准备在安装高压低压配电柜之前，首先需要进行设计和准备工作。

根据场地要求和负荷需求进行布置、设计并准备所需的设备和材料。

2. 安装支架将配电柜支架固定在预定位置上，确保支架稳固可靠。

根据设计规定和现场需求调整支架的水平度和垂直度。

3. 安装电缆将电缆引入配电柜，并根据连接要求进行布线。

注意保持电缆良好的绝缘和接地，防止发生电气事故。

4. 连接电器元件根据电气图纸和工程设计要求，连接配电柜内部的电器元件，如断路器、接触器、指示灯等。

确保连接的可靠性和正确性。

5. 安装检测设备在配电柜中安装必要的监测和保护设备，如电流互感器、电压互感器等。

这些设备可以实时监测电气参数，并在异常情况下启动保护措施。

6. 进行接地对配电柜进行可靠的接地，确保人身安全和设备的正常运行。

接地线应符合相关标准要求，并与系统的接地保持良好的连接。

7. 进行试运行与调试在安装完毕后，进行配电柜的试运行与调试。

确保各功能模块正常运行，无异常噪音和温度过高等问题。

检查各电器元件的动作可靠性和灵敏度。

8. 进行系统接入与联调完成高压低压配电柜的安装和调试后，进行系统接入与联调，确保与系统的正常配合运行。

在此过程中，要进行各项功能测试，如过载保护、短路保护等。

二、高压低压配电柜的注意事项1. 安全第一在整个安装过程中，安全是至关重要的。

操作人员应穿戴防护用具，严格遵守安全操作规程。

尤其是在高压操作时，必须确保安全帽和绝缘手套等防护措施的使用。

2. 遵循相关标准在高压低压配电柜的安装中，必须遵循国家和地方相关的安全标准和规范。

对于电器元件的选择、连接和绝缘等方面都要符合相关要求。
