高、低压配电柜主要的安装方案、实施方法；
高压柜、低压柜安装施工时应严格按照国家现行颁布最新的《电气装置安装工程高压电器施工及验收规范》、《电气装置安装工程母线装置施工及验收规范》、《电气装置安装工程盘柜及一次回路接线施工及验收规范》的规定进行。
1）施工方案:设备开箱检查→设备搬运→柜体稳装→柜内二次线配线→试验调整→验收送电运行。
2）施工方法安装时应按照施工图纸的布置，按顺序将柜放在基础型钢上。
单个柜校正柜面和侧面的垂直度；成列柜各柜就位后，先找正两端的柜，在柜下方离地面三分之二高的位置弹上小线，逐台找正,找正时采用0。
5mm铁片进行调整，每处垫片最多不能超过三片。
然后按柜的固定螺栓孔尺寸，在基础型钢架上用手电钻钻孔，无特殊要求时,低压柜钻ф12。
2mm孔，高压柜钻ф16.2mm孔,分别用M12、M16镀锌螺丝弹簧垫圈固定。
柜体的垂直及水平的不平度应符合施工规范的要求。
柜体与侧板均应采用镀锌螺丝连接固定。
柜体还应进行可靠的接地，每台柜从后面左下部的基础型钢侧面焊上铜端子，用专用接地线与柜上的接地端子连接牢固.柜顶母线应严格按照规范的要求配制，铜母线的连接应采用机械连接，搭焊处应烫锡,母线间距应均匀一致，最大允许误差不得大于5mm，母线调直应采用木质工具，切断母线时，严禁用电、气焊切割，应将所有接口涂上“导电胶”。
按原理图逐件检查柜上电器是否与图相符，其额定电压和控制操作电源电压必须一致.
3）技术措施
安装完毕后应进行试验和调整，试验标准应符合国家规范和供电部门的规定及产品技术资料要求，然后进行各种试验，做好送电前的准备工作.。
高低压配电柜安装方案一、概述高低压配电柜是电力系统中一种重要的电力配电设备，用于将电力能源分配给不同的负载。
合理的安装方案可以确保高低压配电柜的正常运行和安全性。
本文将探讨高低压配电柜的安装方案。
二、选址与环境条件1. 选址高低压配电柜的选址应考虑以下因素：- 便于供电线路的引入；- 与负载接近，减少功率线路损耗；- 避免污染源，防止柜体受损。
2. 环境条件高低压配电柜的环境条件要满足以下要求：- 温度：通常不超过40℃，并保持稳定；- 湿度：相对湿度不超过50%；- 通风：应有良好的通风系统以保持柜内温度良好。
三、安装步骤1. 设计方案在安装高低压配电柜之前，需要进行设计方案的制定。
设计方案应涵盖以下内容：- 所需配电柜的数量和型号；- 配电柜的布局和尺寸；- 电力线路的设计和布线。
2. 安装准备- 检查所有安装设备的完整性和质量；- 根据设计方案准备所需工具和材料；- 清理安装现场，确保安全。
3. 安装电力线路- 根据设计方案进行电力线路的布线；- 确保电力线路的接线牢固可靠；- 遵循相关电气安全规范。
4. 安装高低压配电柜- 根据设计方案将配电柜安装在合适的位置上；- 将高低压配电柜与电力线路正确连接；- 确保所有连接牢固可靠。
5. 连接负载- 根据设计方案将负载连接到高低压配电柜上；- 检查负载的连接情况，确保没有松动或异常情况。
6. 调试和测试- 进行全面的系统调试和测试，确保高低压配电柜的正常工作；- 检查保护装置的运行情况；- 测试各个回路的电流、电压等参数。
7. 安全措施- 安装过程中，应穿戴符合要求的防护用具；- 在操作过程中，注意防止触电和短路事故的发生；- 安装完成后，设立明显的警示标识。
四、安全注意事项1. 在安装高低压配电柜时，务必确保断电并遵循相关安全规范；2. 操作人员应具备相关的电气知识和专业技能；3. 安装现场应保持整洁，并及时清理施工垃圾；4. 定期检查和维护高低压配电柜，确保其正常运行和安全性。
变压器及高低压柜安装施工方案一、工程概况本工程是地区一个新建工业园区的配电工程，总装机容量为5000KW。
其中变压器容量为2000KVA，高低压柜均为10KV。
变压器房位于工业园区的中心地带，与工业园区中的各个建筑物、设备之间的配电线路相连。
二、施工准备工作1.施工队伍组建：成立一支由电工、焊工、机械工等人员组成的施工队伍，保证施工效果和工期。
2.材料及设备准备：根据工程需求，准备好所需的电缆、电缆桥架、电缆接头、接线端子、高低压开关柜等。
3.施工方案制定：制定详细的施工方案，包括施工流程、施工顺序、安全措施等。
4.施工图纸复核：对工程的施工图纸进行复核，确保施工过程中的准确性。
三、施工过程1.变压器安装（1）验收材料：对变压器进行验收，检查变压器的型号、容量、数量等是否与设计要求一致。
（2）基础施工：根据施工图纸，进行变压器基础的施工，包括挖坑、浇筑砼、埋设地线等。
（3）变压器架设：将变压器架设在基础上，确保变压器的稳定性和安全性。
（4）连接线路：根据设计要求，连接变压器的高压侧和低压侧线路，确保线路的牢固和电流的顺利通行。
（5）调试检查：对变压器进行调试和检查，确保其工作正常、运行平稳。
2.高低压柜安装（1）安装柜体：按照施工图纸的要求，进行高低压柜的安装，包括固定柜体、安装门锁、连接接地线等。
（2）布线接线：根据设计要求，进行高低压柜的布线和接线工作，确保线路的安全可靠。
（3）设备安装：按照施工图纸的要求，安装高低压柜中的开关、仪表、保护装置等设备。
（4）调试检查：对高低压柜进行调试和检查，确保其中的设备运行正常、指示准确。
四、施工注意事项1.安全施工：严格执行安全操作规程，佩戴安全用具，确保施工过程中的安全。
2.质量控制：严格按照施工图纸和技术要求进行施工，确保施工质量符合标准。
3.现场环境保护：注意保护施工现场的环境，妥善处理施工过程中产生的废弃物和污水。
4.施工进度管理：制定施工进度计划，按时完成各项施工任务。
目录第一章编制依据 (3)第二章工程概况 (4)第一节总体概况 (4)第二节专业概况 (4)第三章施工部署及准备工作 (6)第一节施工部署原则 (6)第二节施工组织管理 (6)第三节施工进度计划 (6)第四节施工机具及检测仪表 (7)第四章主要施工方案 (8)第一节施工流程 (8)第二节接地系统施工方法及施工要点 (9)第三节桥架安装 (11)第四节电缆敷设安装施工方法及施工要点 (14)第五节变压器的安装 (17)第六节高低压柜安装 (19)第七节发电机安装 (25)第八节设备安装调试试验 (26)第五章成品保护措施 (31)第六章工程质量目标及保证措施 (32)第一节工程质量目标与保证体系 (32)第二节工程质量检验验收 (35)第七章施工临时用电 (37)第一节临时用电布置 (37)第二节临时用电安全要求 (37)第三节现场用电防火措施 (38)第八章安全生产、文明施工目标及保证措施 (38)第一节安全生产措施 (38)第二节文明施工 (44)第九章疫情防控措施 (45)第十章应急预案 (47)第一节应急准备 (47)第二节触电事故应急准备响应预案 (47)第三节高空坠落事故应急准备响应预案 (50)第四节高温中暑事故应急准备应急响应预案 (52)第十一章绿色施工 (54)第一章编制依据1.合同文件（1）合同文件；（2）图纸及现场勘察情况。
2.主要法律法规及标准（1）国家、行业和广东省政府颁布的有关法律、法规及规定；（2）建筑电气工程施工质量验收规范（GB50303-2015）（3）电气装置安装工程低压电器施工及验收规范（GB 50254-2014）（4）电气装置安装工程电力交流设备施工及验收规范（GB50255-2014）（5）电气装置安装工程电缆线路施工及验收规范（GB 50168-2018）（6）电气装置安装工程接地装置施工及验收规范（GB50169-2016）（7）施工企业安全生产管理规范（GB50656-2011）（8）建设工程文件归档整理规范（GB／T50328-2014）（9）建筑工程施工质量验收统一标准（GB50300-2013）（10）《建筑电气通用图集》92DQ1～8（11）《等电位联结安装》15D502～2（12）《常用低压配电设备安装及灯具安装》D702-1～3（13）《封闭式母线及桥架安装》D701—1～2（14）《防雷与接地安装》D501—l～4（15）《广东省建筑节能工程施工质量验收规范》DBJ15-65—2009（16）中华人民共和国、行业和广东省政府颁布的现行有效的建筑结构和建筑施工的各类规范、规程及验收评定标准；（17）质量管理体系（GB/T19001-2016）、环境管理体系（GB/T24001-2016）、职业健康安全管理体系（GB/T28001-2011）管理标准。
高低压配电柜安装方案1. 引言高低压配电柜是工业领域中常见的电气设备，主要用于控制和分配电力。
本文档旨在提供一份高低压配电柜的安装方案，包括材料准备、设备安装、电气连接和安全注意事项等方面的内容。
2. 材料准备在进行高低压配电柜安装之前，需要准备以下材料和工具： - 高低压配电柜 - 立柱和底座 - 安装螺栓和螺母 - 电缆和线槽 - 电气工具（如螺丝刀、钳子、电动螺丝刀等） - 隔离开关 - 保险丝和熔断器 - 安全标识和警示标志3. 设备安装1.在安装高低压配电柜之前，首先需要选择合适的安装位置。
安装位置应远离易燃材料和其他危险源，并保证通风良好。
2.根据厂家提供的安装图纸和指导书，安装立柱和底座。
使用安装螺栓和螺母将立柱固定在底座上，确保立柱稳固。
3.将高低压配电柜放置在立柱上，并使用螺栓和螺母将其固定。
4.安装隔离开关和保险丝等附件，根据电路设计要求进行连接。
5.对配电柜进行必要的接地处理，确保接地良好。
4. 电气连接1.在进行电气连接之前，务必先切断主电源，并使用安全标识和警示标志提醒他人。
2.根据电路设计图纸，进行电缆铺设和线槽安装。
注意保持电缆和线槽的整洁，并避免过度弯曲。
3.根据电缆规格和连接要求，将电缆连接到相应的设备和端子上。
确保连接牢固，并进行必要的绝缘处理。
4.在连接电缆之前，检查每个接线端子，确保接触良好，并使用绝缘胶带或绝缘套管保护暴露的导线末端。
5.检查所有电气连接，确保没有错误或松动的连接。
确保每个电气元件和开关都正常工作，并完成所需的调试和测试。
5. 安全注意事项1.在进行高低压配电柜安装前，请确保拥有相关专业知识或得到专业人员的指导。
2.在进行任何电气连接之前，务必切断主电源并贴上相应的警示标志。
3.在进行安装过程中，佩戴防护眼镜和手套，避免触摸带有电流的设备。
4.安装配电柜时，确保工作场所干燥，并远离易燃材料和其他危险源。
5.在进行电缆连接之前，确保电缆规格和设备要求相符，并注意正确接线顺序。

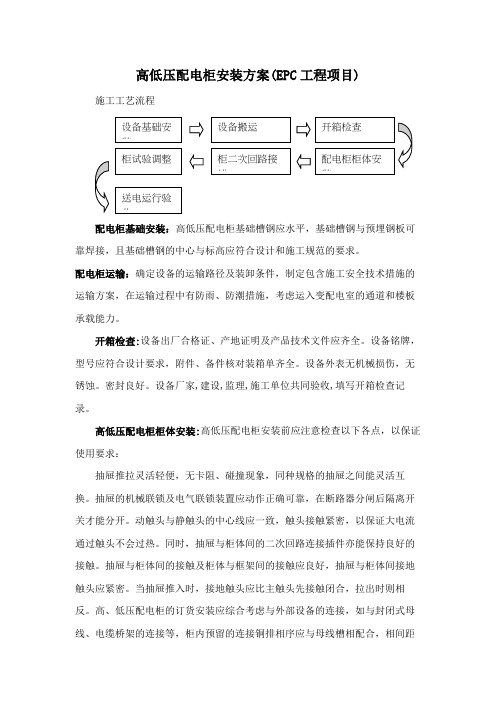

高低压配电柜安装方案(EPC 工程项目)施工工艺流程配电柜基础安装：高低压配电柜基础槽钢应水平，基础槽钢与预埋钢板可靠焊接，且基础槽钢的中心与标高应符合设计和施工规范的要求。
配电柜运输：确定设备的运输路径及装卸条件，制定包含施工安全技术措施的运输方案，在运输过程中有防雨、防潮措施，考虑运入变配电室的通道和楼板承载能力。
开箱检查:设备出厂合格证、产地证明及产品技术文件应齐全。
设备铭牌，型号应符合设计要求，附件、备件核对装箱单齐全。
设备外表无机械损伤，无锈蚀。
密封良好。
设备厂家,建设,监理,施工单位共同验收,填写开箱检查记录。
高低压配电柜柜体安装:高低压配电柜安装前应注意检查以下各点，以保证使用要求：抽屉推拉灵活轻便，无卡阻、碰撞现象，同种规格的抽屉之间能灵活互换。
抽屉的机械联锁及电气联锁装置应动作正确可靠，在断路器分闸后隔离开关才能分开。
动触头与静触头的中心线应一致，触头接触紧密，以保证大电流通过触头不会过热。
同时，抽屉与柜体间的二次回路连接插件亦能保持良好的接触。
抽屉与柜体间的接触及柜体与框架间的接触应良好，抽屉与柜体间接地触头应紧密。
当抽屉推入时，接地触头应比主触头先接触闭合，拉出时则相反。
高、低压配电柜的订货安装应综合考虑与外部设备的连接，如与封闭式母线、电缆桥架的连接等，柜内预留的连接铜排相序应与母线槽相配合，相间距设备基础安装设备搬运 开箱检查 配电柜柜体安装柜二次回路接线 柜试验调整 送电运行验收离一致，电缆在进入柜体之前将电缆固定牢靠，以防重力作用损坏柜体内铜排及电器配件等。
直度、水平偏差、柜面偏差表在设备房室内装饰完工后开始进行安装，配电柜成排安装时，其垂直度、水平偏差、柜面偏差及柜间接缝应符合要求。
柜的接地应牢固良好。
每台柜宜单独与基础型钢做接地连接，每台柜从后面左下部的基础型钢侧面焊上鼻子，用不小于6m2铜导线与柜上的接地端子连接牢固。
各柜间采用母线连接，母线矫正、下料、加工、安装涂色刷油等均应按规范要求。

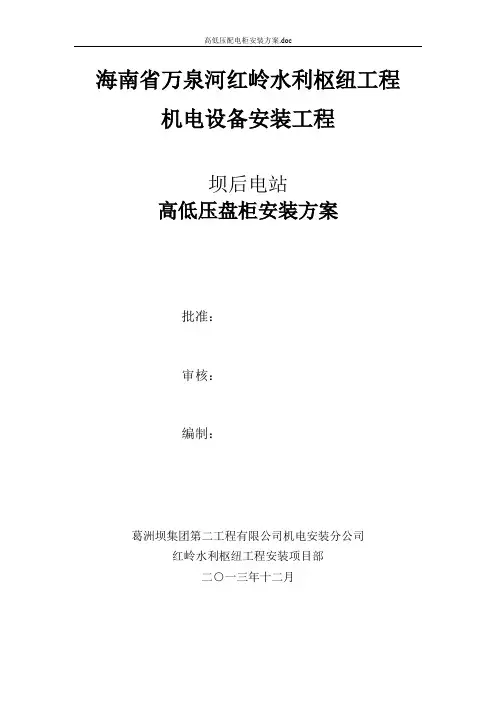

高低压配电柜安装方案.doc海南省万泉河红岭水利枢纽工程机电设备安装工程坝后电站高低压盘柜安装方案批准：审核：编制：葛洲坝集团第二工程有限公司机电安装分公司红岭水利枢纽工程安装项目部二○一三年十二月目录1概况 (3)2编写依据 (3)3工程量 (3)4现场安装条件 (4)5施工前准备 (4)6安装技术措施 (5)7盘柜安装的检查和验收： (11)8进度计划及保证措施 (11)9施工质量控制及保证措施 (12)10安全技术及文明施工措施 (13)11施工事故应急措施 (15)坝后电站高低压柜安装方案1概况红岭水电站高低压盘柜有35KV高压开关柜、10.5KV高压开关柜、400V低压配电柜。
35KV开关柜、10.5KV开关柜、400V低压配电柜均由中山明阳电器有限公司生产。
高压开关柜主要是用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用；400V低压盘柜主要是作用交流50HZ、400V以下的低压动力和照明配电。
2编写依据2.1 设计施工图纸及设计更改通知单2.2 主要规程规范《1kv及以下配线工程施工与验收规范》GB50575-2010《电气装置安装工程母线装置施工及验收规范》 GBJ149-90《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-922.3 厂家说明书2.4本单位多年施工经验以及严格的检查制度3工程量盘柜安装工程量清单4现场安装条件4.1 35KV开关柜厂家到货直接拖到安装间利用桥架卸货，再用2T液压叉车、2T液压拖车以人工安装就位；4.2 KV开关柜用2T汽车运输至相应部位GIS室电动葫芦卸车。
室内采用2吨液压叉车、2T液压拖车以人工安装就位。
4.3 400V配电柜利用2T汽车运输至安装场利用桥机卸车。
室内采用液压拖车以人工安装就位。
5施工前准备5.1 现场布置：合理布置现场，包括基础材料准备、盘柜组装和防护措施等。
5.2 技术准备：盘柜安装前组织有关技术人员熟悉设计图纸，标准规范，厂家安装说明书以及设备技术档案等有关资料。
高压低压配电柜的安装步骤和注意事项介绍在工业领域中，电力系统的配电过程是至关重要的。
配电柜作为电力系统中的核心组件，其正确的安装和使用对于保障电力设备的正常运行起着关键作用。
本文将介绍高压低压配电柜的安装步骤和注意事项，以帮助读者更好地了解和掌握配电柜的安装要点。
一、安装步骤1. 安装位置选择在开始安装配电柜之前，首先要选择一个适当的安装位置。
通常情况下，配电柜应该安装在设备操作和维护人员容易接近的地方。
同时，还应考虑其与其他设备的配套和安装空间的要求。
2. 安装基础制作配电柜的安装基础需要有足够的强度和稳定性，以确保配电柜的稳固安装。
在制作安装基础时，需要根据实际情况选择适当的材料，并按照设计要求进行制作，确保基础的平整度和水平度。
3. 安装前的准备工作在正式安装配电柜之前，需要进行一些准备工作。
首先，应检查配电柜本身的完好性，确保其内部零部件齐全，电缆连接良好。
其次，应检查配电柜周围环境，确保没有易燃、易爆等危险品。
4. 配线安装配线是配电柜安装的关键环节。
在进行配线安装时，应按照设备接线图和电气图纸的要求进行，确保正确连接电源线、负载线和接地线等。
同时，还要注意保持线缆的整齐有序，避免交叉干扰。
5. 环境通风与散热配电柜的正常运行需要保持良好的通风和散热。
因此，在安装过程中，应确保配电柜四周空间充足，并预留足够的散热空间。
另外，还需要安装风机或风道等散热装置，以保持配电柜内部的温度不超过规定范围。
6. 连接测试在完成配电柜的安装后，还需要进行连接测试，以确保各部件之间的连接正确且可靠。
测试过程中，应注意检查电源线的电压、频率等参数是否符合要求，同时还要观察配电柜运行过程中的异常情况。
二、注意事项1. 安全第一在安装过程中，安全始终是第一位的原则。
操作人员应佩戴绝缘手套、护目镜等必要的个人防护装备，以防止电击和其它伤害。
同时，还要注意配电柜内部的电压情况，确保在无电压的情况下进行必要的操作。

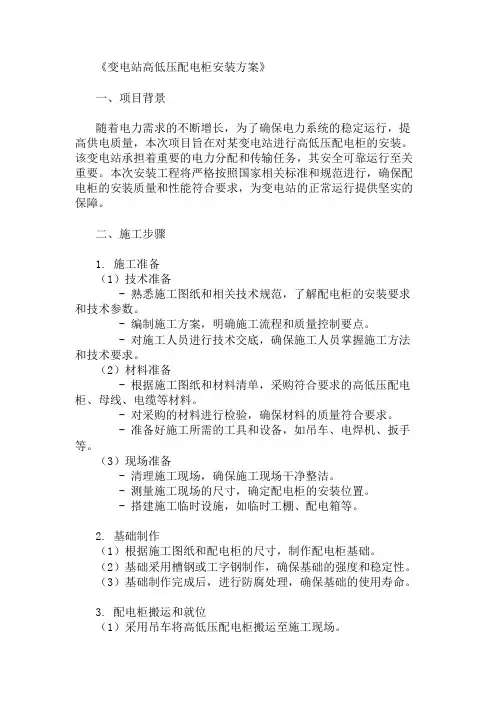

一、工程概述本工程为某电力工程项目，涉及高低压配电柜的安装。
工程内容包括高低压配电柜的现场安装、调试、验收等。
为确保工程顺利进行，特制定本施工方案。
二、施工准备1. 材料准备（1）高低压配电柜及附件：包括开关、断路器、继电器、保护器等；（2）电缆、线缆、母线等；（3）安装工具、设备：如扳手、螺丝刀、水平尺、线锯、开孔钻等。
2. 人员准备（1）施工队伍：具备高低压配电柜安装资质的专业施工队伍；（2）技术人员：负责施工方案编制、现场技术指导、质量监督等。
3. 施工现场准备（1）施工场地平整、清洁，具备施工条件；（2）施工区域设置围挡，确保施工安全；（3）施工用电、用水、排水等设施齐全。
三、施工步骤1. 施工前期准备（1）根据设计图纸，核对高低压配电柜型号、规格、数量等；（2）检查材料、设备是否齐全，质量符合要求；（3）组织施工人员学习施工方案、安全操作规程等。
2. 高低压配电柜安装（1）按照设计图纸，确定高低压配电柜的安装位置；（2）根据现场实际情况，进行基础型钢的制作、安装；（3）将高低压配电柜放置在基础型钢上，调整水平、垂直度；（4）连接高低压配电柜内外的电缆、线缆、母线等；（5）检查高低压配电柜的电气连接，确保接触良好；（6）进行高低压配电柜的调试、试验，确保其功能正常。
3. 施工后期工作（1）清理施工现场，确保场地整洁；（2）进行工程验收，确保工程质量符合要求；（3）整理施工资料，包括施工记录、检验报告等。
四、质量控制1. 材料质量控制：确保高低压配电柜及附件、电缆、线缆、母线等材料质量符合国家相关标准；2. 施工过程质量控制：严格按照施工方案、操作规程进行施工，确保施工质量；3. 调试、试验质量控制：对高低压配电柜进行调试、试验，确保其功能正常、性能稳定；4. 工程验收质量控制：按照国家相关标准进行工程验收，确保工程质量符合要求。
五、安全措施1. 施工现场设置围挡，确保施工安全；2. 施工人员必须佩戴安全帽、安全带等防护用品；3. 严格执行操作规程，确保施工安全；4. 加强施工现场安全管理，预防安全事故的发生。
高低压配电柜安装方案1、本工程低压配电柜电屏及动力箱安装应遵守《电气装置安装工程盘、柜及二次回路结线施工及验收规范》（GB5171-92）和现行有关技术规范的规定。
2、屏、柜搬运和安装时应采取防震、防潮、防止框架变形和漆面受损等措施；3凡所使用的设备及器具均应符合国家或部颁的现行有效的技术标准、合格证；4、屏、柜的特殊要求的电气元件，应按规定妥善保管；5、设备到达现场后，应有监理单位、业主及施工单位三方均在现场的情况下作下列验收检查：（1）技术文件、合格证、说明书等证件检查；（2）型号、规格、附件、备件等检查。
6、施工中的安全技术措施应遵守现行有关安全技术规范的规定；7、对土建的要求：（1）对本工程的设备有关的建筑物质量应符合建筑工程规范；（2）设备安装前，预埋件及预埋孔符合设计要求；（3）凡进行装饰工作时，有可能损坏已安装设备或设备安装后不能再进行施工的装饰工作全部结束。
8、盘柜及盘、柜内设备与各构件间连接连接应牢固。
9、将盘、柜、箱牢固接地，将有电器的可开启门，用裸铜软线与接地的金属构架可靠接地；成套柜应装有供检修用的接地装置。
10、盘、柜的漆层应完整、无损伤，固定的电器支架等应刷漆，安装于同一室内，且经常监视的盘柜，其盘面颜色宜和谐一致。
11、盘柜、箱单独或成列排列时；其垂直度、水平偏差以及屏、箱面偏差和屏、箱间接缝的允许偏差应符合设计要求。
12、盘、柜及动力箱上的电器安装（1）电器元件型号、规格符合设计要求，安装的位置应能单独拆装更换，发热件安装在散热良好的地方，熔断器的整定值应符合要求，信号回路的显示装置应正确，工作可靠；（2）端子排安装牢靠、绝缘良好，离地高度应大于350毫米，强、弱电端子宜分开布置，试验端子应接触良好；（3）安装好后的盘、柜的正面及背面各电器等应有明显编号、说明；（4）盘、柜上的小母线采用不小于6毫米的铜棒或铜管；13、二次回路接线（1）按设计图纸进行施工，接线正确，导线与电气元件连接时采用螺栓，焊接或压接时，均应牢固可靠，盘柜内的导线不应有接头，多芯电缆或电线要标明其回路编号；（2）配线应整齐、清晰、美观，导线绝缘应良好，无损伤；（3）施工接线时，每个端子侧接线不得超过两根，对于插接式端子，不同载面的导线不得接在同一端子上；（4）二次回路接地应设专用螺栓；（5）引入盘、柜内的电缆将钢带切断且端部应扎紧，并将钢带接地，安装好后的电缆排列整齐，避免交叉；强、弱电回路不应使用同一根电缆，且分别成束排列。
海南省万泉河红岭水利枢纽工程机电设备安装工程坝后电站高低压盘柜安装方案批准：周杰审核：杜江湖编制：葛洲坝集团第二工程有限公司机电安装分公司红岭水利枢纽工程安装项目部二○一三年十二月目录1概况 (3)2编写依据 (3)3工程量 (3)4现场安装条件 (4)5施工前准备 (4)6安装技术措施 (5)7盘柜安装的检查和验收： (11)8进度计划及保证措施 (11)9施工质量控制及保证措施 (12)10安全技术及文明施工措施 (13)11施工事故应急措施 (15)坝后电站高低压柜安装方案1概况红岭水电站高低压盘柜有35KV高压开关柜、10.5KV高压开关柜、400V低压配电柜。
35KV开关柜、10.5KV开关柜、400V低压配电柜均由中山明阳电器有限公司生产。
高压开关柜主要是用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用；400V低压盘柜主要是作用交流50HZ、400V以下的低压动力和照明配电。
2编写依据2.1 设计施工图纸及设计更改通知单2.2 主要规程规范《1kv及以下配线工程施工与验收规范》GB50575-2010《电气装置安装工程母线装置施工及验收规范》 GBJ149-90《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-922.3 厂家说明书2.4本单位多年施工经验以及严格的检查制度3工程量盘柜安装工程量清单序号名称单位数量备注1 热镀锌槽钢米2202 35KV高压开关柜面93 10.5KV中压开关柜面224 400v低压配电屏面135 配电箱面21 （明装）6 检修动力屏面94现场安装条件4.1 35KV开关柜厂家到货直接拖到安装间利用桥架卸货，再用2T液压叉车、2T液压拖车以人工安装就位；4.2 KV开关柜用2T汽车运输至相应部位GIS室电动葫芦卸车。
室内采用2吨液压叉车、2T液压拖车以人工安装就位。
4.3 400V配电柜利用2T汽车运输至安装场利用桥机卸车。
室内采用液压拖车以人工安装就位。
5施工前准备5.1 现场布置：合理布置现场，包括基础材料准备、盘柜组装和防护措施等。
5.2 技术准备：盘柜安装前组织有关技术人员熟悉设计图纸，标准规范，厂家安装说明书以及设备技术档案等有关资料。
5.3 人员组织：技术负责人（含技术服务人员），安装、试验负责人，安全、质量负责人，安装、试验人员。
5.4 工器具准备：序号工器具名称型号规格数量单位1 电焊机20KVA(交流) 1 台2 切割机450型 1 台3 皮尺30m 1 把4 大锤12P 2 把5 角尺30cm 1 把6 线垂 1 个7 撬棍 3 把8 钢管DN50（L=2.5m） 4 跟9 水准仪450型 1 台10 钢卷尺5m 2 把11 冲击转26型 2 台12 扳手13-15〞 2 把13 扳手15-18〞 4 把14 扳手24-27〞 2 把15 扳手30-32〞 2 把16 力矩扳手300N 1 把17 电工工具 2 套18 兆欧表2500V 1 台19 千斤顶2T 2 个20 液压叉车2T 2 台21 绝缘电阻测试仪KEW3122A，5000v 1 台22 万用表 1 台24 高压开关机械特性综合测试仪 GKC-B4 1 台25 交流耐压试验设备HRBFXZ-20-3/60 1 台6安装技术措施6.1基础槽钢安装6.1.1 按设计图纸配合土建预埋孔洞，其安装步骤如下：6.1.2 槽钢放在安装位置，用水平尺和平板尺（长度不小于2m ）将槽钢调至水平，其误差不大于1mm/m,全长不得超过5mm,两根槽钢应平行,且在一个水平面上,后面的槽钢水平误差为负误差,即可低1～1.2mm ，但不得比前面的槽钢高。
6.1.3 两条槽钢之间的外沿尺寸应同于开关柜角钢骨架的外沿尺寸。
两条槽钢顶面应高出永久地面10mm 。
6.1.4 槽钢调整完毕后，用电焊把槽钢与预埋钢筋焊接固定。
6.1.5 将基础槽钢用扁钢与接地网电焊连接。
6.2 35KV 及10KV 开关柜安装6.2.1安装程序见框图1我方将根据制造厂图纸及安装说明书和有关规定进行盘柜的安装，安装前编制好盘柜安装技术工艺措施。
6.2.2 35KV 开关柜柜体的安装a 开关柜运到安装部位进行开箱检查、清点。
b 用高压开关柜安装位置顶部预埋的锚钩作吊点并配合手拉葫芦找正柜体后，找正时按设计图的编号，可先将某一中间位置的开关柜定位并调好水平、垂直后以此作为标准再精确地调整左右边相邻的第一个柜，逐次调整完。
c 开关柜的水平调整可用水平尺测量。
垂直情况的调整，沿柜面挂一线锤检查柜面垂直度。
前后的垂直调好后，可用同样方法把左右侧调垂直。
d 调整好的开关柜，应柜面一致，排列整齐，柜与柜之间应用螺栓拧紧，无开关柜清点、验收开关柜运输就位开关柜安装开关柜母线安装开关柜内检查及试验交接验收接线、配线电缆敷设查线基础槽钢安装框图1明显缝隙。
e 开关柜的水平误差应不大于1mm/1m，垂直误差不大于其高度的 1.5mm/1m。
f 调整完后，用电焊将开关柜底座固定在基础槽钢上。
如果电焊时，每个柜的焊缝不少于四处。
为了美观，焊缝应在柜体的内侧。
焊接时，应把垫于柜下的垫片电焊在型钢上。
6.2.3柜内穿墙绝缘套管和母线安装：a 穿墙绝缘套管安装：安装前检查套管是否完好后，按照厂家图纸上的方向安装。
b 对已安装支持绝缘端子进行检查，一定要保证母线间电气安全距离，分别测出相与相之间及对地的电气安全距离。
绝缘子是否有损坏和裂纹，瓷体和铁件间是否结合牢固。
c 铜母线安装：母线搭接的接触面之间先用酒精清理，再涂一层导电膏，连接把紧螺栓后，导电膏应以挤出为好，把紧时用测力扳手紧固，坚固力度应符合规程规定的力矩值。
固定螺栓的长度应以紧固后螺栓应露出2—3扣为宜。
依据新规程，不使用塞尺测量，根据螺栓的直径，用测力扳手紧固，不得过力或欠力。
母线安装检查完要仔细。
6.2.4 柜内的开关检查及试验a 开关柜按设计图纸定位并固定完好后，对柜内的手推式开关进行移出或推入，检查对位与接触的紧密程度、检查其灵活性，均应符合本产品的要求。
绝缘挡板工作可靠。
电气插接件对中良好。
b 对柜内的仪器、仪表、柜面上的标牌、标识、接线端子检查应符合要求。
c 按设计要求进行配接线，配接线应整齐美观且与柜内原布线方式一致。
d 配接线完毕检查回路应合格。
e 开关操作特性检查开关操作检查时，应先手动操作后电动操作，开关应符合以下要求：操作机构工作平稳，无卡阻和冲击等异常现象。
开关的传动部件转动灵活、润滑良好。
分、合闸指示正确，分、合闸时间符合产品要求。
开关的三相合闸同期误差达到产品的技术要求。
开关与接插件动作闭锁应可靠。
f 开关主回路按规范要求进行绝缘检查及交流耐压试验。
6.2.5 现场试验开关设备安装完毕后，应按照有关的国家标准进行如下试验：1)测量绝缘拉杆的绝缘电阻；2)测量每相导电回路的电阻；3)绝缘电阻测量和交流耐压试验；4)测量断路器的分、合闸时间；5)测量断路器主触头分、合闸的同期性；6)测量断路器合闸时触头的弹跳时间；7)断路器电容器的试验；8)测量分、合闸线圈及合闸接触器线圈的绝缘电阻和直流电阻；9)断路器操作机构的试验；10)电流互感器和电压互感器的试验；11)表计的校验；12)测控单元的检测；13)备自投试验；14)操作联动试验；15)避雷器试验；6.2.6 现场验收当10 kV开关柜安装完毕，按照规定进行并做好检查记录，按照规定进行现场验收工作。
6.3 400V 低压开关柜、动力柜、检修箱安装6.3.1 安装程序400V开关柜、动力箱及母线槽安装程序见框图2。
6.3.2 安装技术措施1) 400V开关柜及动力箱安装a 开关柜及动力箱运到现场进行检查、清扫后，用手动叉车配合,将开关柜或动力箱移到安装位置上后,找准高程、调整好垂直、水平，其水平误差应不大于1mm/1m ，垂直误差不大于其高度的 1.5mm/1m 。
b 调整完毕，用电焊（或连接螺栓）把紧，将开关柜或动力箱底座固定在基础槽钢上。
焊缝应在柜体的内侧。
焊接时，应把垫于屏下的垫片电焊在型钢上。
c 全部柜（箱）体安装就位并固定后, 按设备厂家的要求和提供的支技绝缘子、母线进行配接。
d 上述全部工作完毕后进行柜（箱）内检查，应符合下列要求：柜（箱）内母线的支承绝缘子及母线固定牢固、整齐，绝缘符合要求。
e 开关的机械闭锁、电气闭锁应动作准确、可靠。
f 刀闸及开关动触头与静触头的中心线应一致，触头接触紧密。
g 二次回路辅助开关的切换接点应动作准确，接触可靠。
h 柜内照明齐全。
i 对抽屉开关柜应符合下列要求：抽屉推拉应灵活轻便，无卡阻、碰撞现象；抽屉的机械联锁或电气联锁装置应动作正确可靠，断路器分闸后，隔离触头才能分开；抽屉与柜体间的二次回路连接插件应接触良好；抽屉与柜体间的接触及柜体、框架的接地应良好。
j 按设计图纸进行配接线，配接线应整齐美观且与柜内原布线方式一致。
k 配线完毕，对柜内二次回路进行绝缘检查和1min 的交流耐压试验。
2) 400V 母线桥安装a 母线桥在安装前，对两排盘柜间的距离进行测量，看是否与实物的尺寸配电柜清点、验收配电柜运输就位配电柜安装配电柜母线安装配电柜内检查及试验交接验收接线、配线电缆敷设查线基础安装框图 2符合c 母线桥在现场开箱后，应认真检查母线桥的清洁和绝缘应完好。
d 对照设计图纸与现场实际进行分段组装，当母线桥的实际走向、伸缩节、转接、拐弯段等与图纸完全相符后进行分段挂装。
e 母线桥进行初步定位后，进行全程调整，使其高程、中心、水平均符合产品要求后，进行分段连接。
f 按产品要求进行其它附件安装g 母线桥全部安装工作完成后，应进行全面检查，整体的绝缘应符合要求。
h 按规定值对母线桥进行整体工频耐压。
I 母线桥耐压通过后，按设计图纸的要求与接口设备进行电气连接。
6.3.3 现场试验设备安装完毕后，应按照有关的标准进行如下试验：1) 400V开关柜a 测量低压电器连同所连接电缆及二次回路的绝缘电阻b 电压线圈动作值校验c 低压电器动作情况检查e 测量电阻器和变阻器的直流电阻f 低压电器连同所连接电缆及二次回路的交流耐压试验g PLC的调试(包括备自投功能)h CT的试验I 表计校验j 联动试验k 与电站公用LCU联动试验2) 动力柜、检修箱、配电箱a 测量低压电器连同所连接电缆及二次回路的绝缘电阻b 电压线圈动作值校验c 低压电器动作情况检查d 测量电阻器和变阻器的直流电阻e 低压电器连同所连接电缆及二次回路的交流耐压试验3) 母线桥a 测量接头的接触电阻b 绝缘电阻及交流耐压试验6.3.4 现场验收当400V开关柜、动力柜、检修箱及母线槽安装完毕，按照相关规定进行检查并做好检查记录，按照规定进行现场验收工作。
