液压悬置

汽车底盘液压悬挂系统的设计与优化一、引言汽车底盘液压悬挂系统作为车辆悬挂的一种重要类型，具有较好的减震性能和稳定性，能在车辆行驶过程中提供稳定的支撑力，对于提高汽车的行驶性能、减少行驶过程中的颠簸、延长车辆寿命等方面具有非常重要的意义。

这篇文章将介绍汽车底盘液压悬挂系统的设计原理及其优化方法。

二、汽车底盘液压悬挂系统的设计原理1.液压悬挂系统结构液压悬挂系统主要由液压活塞、油缸、液压管路、阀门、积液罐等组成。

其中，液压活塞将车辆的重量转移到油缸上，油缸与底盘连接，起到支撑底盘的作用。

液压管路通过管道将油缸内的液体输送到活塞上，通过阀门控制液压缸的位移速度和阻尼。

2.液压悬挂系统原理液压悬挂系统的原理是通过液体流动的方式来传递和调节车辆的重量和惯性力，使车辆在不同道路条件下能够保持平稳。

当车辆在行驶过程中遇到路面不平时，液压悬挂系统会调节阻尼和弹簧的刚度，通过液体的顶压来吸收路面的震动，避免了车辆在行驶过程中的跳跃和颠簸。

三、汽车底盘液压悬挂系统的优化方法1.减少悬挂质量悬挂系统的质量直接影响其响应速度和阻尼效果。

因此，在设计和制造液压悬挂系统时，应尽可能减轻其重量。

使用轻量化材料、优化结构、减少油缸直径等方法可以有效地降低悬挂的质量。

2.优化悬挂减震效果悬挂减震是液压悬挂系统最为重要的功能之一。

通过调节液压缸、阀门等组件的参数，可以优化悬挂系统对路面震动的阻尼效果，获得更佳的行驶稳定性。

3.提高悬挂适应性液压悬挂系统应能够适应不同的路况和驾驶情况。

为了提高悬挂适应性，在设计时应考虑车辆的种类、所处地区的道路情况、驾驶习惯等因素。

同时，系统应支持多种工作模式，如手动、自动等，以便根据不同驾驶环境合理调节悬挂的刚度和阻尼。

4.增强悬挂可靠性悬挂系统是汽车中较为耐磨损的部件之一。

为了保证悬挂的可靠性，应在设计和制造时采用高品质的材料和零部件，并在使用过程中进行定期检测与维护。

此外，在开发过程中还需要进行模拟分析和实际试验，以确保其性能和耐用性。

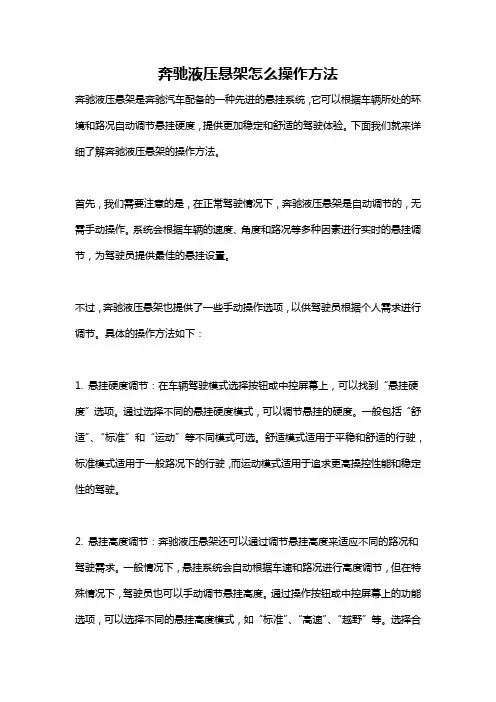

奔驰液压悬架怎么操作方法奔驰液压悬架是奔驰汽车配备的一种先进的悬挂系统，它可以根据车辆所处的环境和路况自动调节悬挂硬度，提供更加稳定和舒适的驾驶体验。

下面我们就来详细了解奔驰液压悬架的操作方法。

首先，我们需要注意的是，在正常驾驶情况下，奔驰液压悬架是自动调节的，无需手动操作。

系统会根据车辆的速度、角度和路况等多种因素进行实时的悬挂调节，为驾驶员提供最佳的悬挂设置。

不过，奔驰液压悬架也提供了一些手动操作选项，以供驾驶员根据个人需求进行调节。

具体的操作方法如下：1. 悬挂硬度调节：在车辆驾驶模式选择按钮或中控屏幕上，可以找到“悬挂硬度”选项。

通过选择不同的悬挂硬度模式，可以调节悬挂的硬度。

一般包括“舒适”、“标准”和“运动”等不同模式可选。

舒适模式适用于平稳和舒适的行驶，标准模式适用于一般路况下的行驶，而运动模式适用于追求更高操控性能和稳定性的驾驶。

2. 悬挂高度调节：奔驰液压悬架还可以通过调节悬挂高度来适应不同的路况和驾驶需求。

一般情况下，悬挂系统会自动根据车速和路况进行高度调节，但在特殊情况下，驾驶员也可以手动调节悬挂高度。

通过操作按钮或中控屏幕上的功能选项，可以选择不同的悬挂高度模式，如“标准”、“高速”、“越野”等。

选择合适的悬挂高度模式可以提高越野性能、提高通过能力以及提高车辆的稳定性等。

3. 空气悬挂系统调节：奔驰液压悬架还具备空气悬挂功能，可通过调节空气悬挂系统来改变悬挂的硬度和高度。

驾驶员可以通过中控屏幕上的功能选项或操作按钮来调节空气悬挂系统，以适应不同的驾驶需求。

需要注意的是，在对奔驰液压悬架进行手动调节之前，我们需要了解并遵循操作手册上的具体说明。

不正确的操作可能会导致悬挂系统损坏或驾驶安全风险增加。

总结起来，奔驰液压悬架的操作方法主要包括调节悬挂硬度、调节悬挂高度和调节空气悬挂系统。

驾驶员可以通过选择不同的悬挂模式和调整悬挂参数，提升驾驶体验和行车安全。

使用操作手册中的具体说明，可以更好地了解和掌握奔驰液压悬架的操作方法。

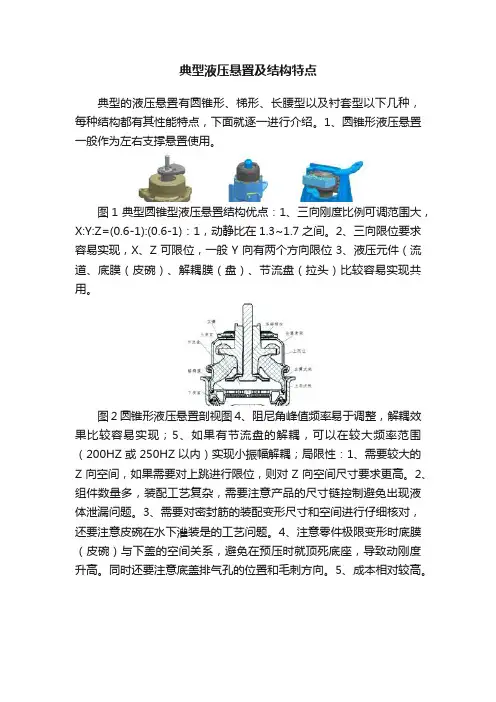

典型液压悬置及结构特点典型的液压悬置有圆锥形、梯形、长腰型以及衬套型以下几种，每种结构都有其性能特点，下面就逐一进行介绍。

1、圆锥形液压悬置一般作为左右支撑悬置使用。

图1 典型圆锥型液压悬置结构优点：1、三向刚度比例可调范围大，X:Y:Z=(0.6-1):(0.6-1)：1，动静比在1.3~1.7之间。

2、三向限位要求容易实现，X、Z可限位，一般Y向有两个方向限位3、液压元件（流道、底膜（皮碗）、解耦膜（盘）、节流盘（拉头）比较容易实现共用。

图2 圆锥形液压悬置剖视图4、阻尼角峰值频率易于调整，解耦效果比较容易实现；5、如果有节流盘的解耦，可以在较大频率范围（200HZ或250HZ以内）实现小振幅解耦；局限性：1、需要较大的Z向空间，如果需要对上跳进行限位，则对Z向空间尺寸要求更高。

2、组件数量多，装配工艺复杂，需要注意产品的尺寸链控制避免出现液体泄漏问题。

3、需要对密封筋的装配变形尺寸和空间进行仔细核对，还要注意皮碗在水下灌装是的工艺问题。

4、注意零件极限变形时底膜（皮碗）与下盖的空间关系，避免在预压时就顶死底座，导致动刚度升高。

同时还要注意底盖排气孔的位置和毛刺方向。

5、成本相对较高。

图3 皮碗顶死底座导致动刚度过大的整改案例6、零件承受较大侧向载荷时，需要注意结构件的强度能否满足要求。

2、梯形液压悬置一般作为左、右悬置支撑使用。

图4 典型的梯形液压悬置结构优点：1、阻尼角峰值频率易调，解耦效果容易实现2、能够承受较大的纵向冲击载荷；3、三向静刚度比例易调，X:Y:Z=(0.7-2):(0.6-0.8)：14、限位：X、Z可限位，一般Y 向只一个方向限位5、容易在零件上搭载其他附件（如膨胀箱，蓄电池）6、能够在车身大梁较小的Y向空间条件下实现零件布置局限性：1、侧向刚度较小调整范围有限，可能会导致动力总成Y向刚体模态偏低，2、侧向限位比较不好实现；3、液压元件的共用性相对差；4、托臂跟部的设计强度和工艺缺陷需要特别关注；5、密封筋的装配变形尺寸和空间需要仔细校核；6、关注底膜的最大变形空间是否会产生干涉；7、梯形液压悬置一般不会设置节流盘，所以高频动刚度硬化频率较低（130HZ)；8、金属骨架以铝件为主，成本相对较高。

动力总成悬置系统的结构及类型一、悬置结构及发展历史常见的悬置类型按发展历程来分有橡胶悬置、液压悬置、半主动悬置、主动悬置。

见图1所示。

图1 悬置的结构、性能及发展历程二、橡胶悬置橡胶悬置按结构分，可以分为衬套型悬置，方块形橡胶悬置以及楔形橡胶悬置衬套型橡胶悬置的橡胶元件位于内外两个圆筒形的金属管(内芯和外管)之间，橡胶可以用于承受压力或剪力，或者二者兼而有之。

衬套型橡胶悬置按主簧结构的形状还可以分为八字形，一字型以及X 型（见图2）。

每种类型的衬套型悬置三向刚度比例不一样，适应不同的整车要求。

图2 衬套型橡胶悬置结构图方块形橡胶悬置主要用在前置后驱车的左右悬置上，形成一对V型悬置组，可以通过调整安装角度获得更好的整车状态下的解耦及频率分布效果（见图3）。

具体计算过程的可以参照我发表的在汽车技术杂志上论文《基于动力总成质心位移及转角控制的悬置系统优化设计》。

图3 V型布置悬置系统及块状橡胶悬置结构图楔形橡胶悬置的橡胶元件硫化在金属两侧，主要用于承受剪切力，通常用在前置后驱车的变速器悬置上。

图4展示了两种楔形悬置的结构。

在分析中对于拉得比较开得悬置可以作为两个悬置来计算，相当于又形成了一对V型悬置组。

图4 楔形橡胶悬置结构图三、液压悬置液压悬置按结构分为筒形液压悬置以及梯形液压悬置，一般美系和日系车用筒形液压悬置的较多，欧系喜欢用梯形液压悬置。

液压悬置内部布置有解耦盘/膜,以及形成惯性通道的流道板。

流道板和橡胶主簧之间形成上夜室，底膜（皮碗）与流道板之间形成下液室，用于存储液体。

筒形液压悬置为了降低高频动刚度硬化还装有节流盘。

具体结构见图5所示。

而梯形液压悬置由于结构的限制一般不设节流盘。

被动式液压悬置的发展一共历经了三代，这一部分内容将在后续的文章中做具体的阐述。

图5 筒形液压悬置结构图四、半主动悬置半主动悬置的控体系统由电子控制单元、电磁阀、带有活动阀的悬置主体构成（可以是橡胶悬置或液阻悬置）（见图6），其工作原理为：电子电子控制单元监控发动机转速并在怠速时发出信号开启电磁阀；电磁阀开启后，发动机进气歧管内的负压力促使勾当阀开启，打开节流孔。

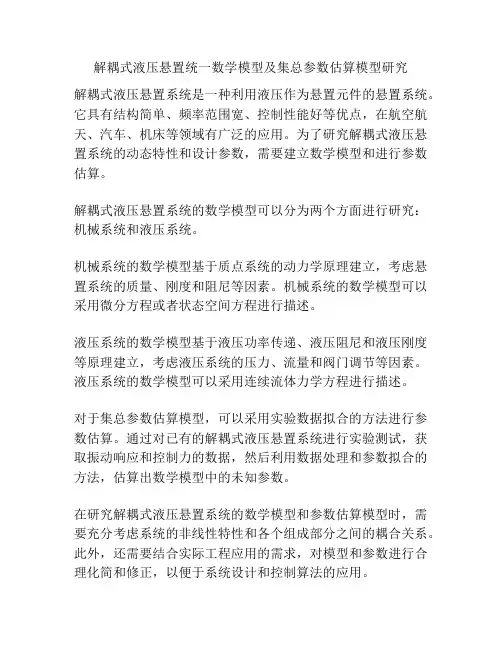

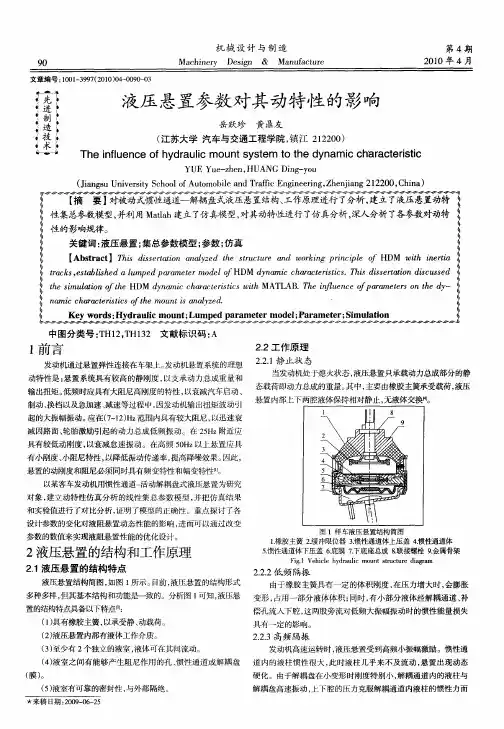

解耦式液压悬置统一数学模型及集总参数估算模型研究
解耦式液压悬置系统是一种利用液压作为悬置元件的悬置系统。

它具有结构简单、频率范围宽、控制性能好等优点，在航空航天、汽车、机床等领域有广泛的应用。

为了研究解耦式液压悬置系统的动态特性和设计参数，需要建立数学模型和进行参数估算。

解耦式液压悬置系统的数学模型可以分为两个方面进行研究：机械系统和液压系统。

机械系统的数学模型基于质点系统的动力学原理建立，考虑悬置系统的质量、刚度和阻尼等因素。

机械系统的数学模型可以采用微分方程或者状态空间方程进行描述。

液压系统的数学模型基于液压功率传递、液压阻尼和液压刚度等原理建立，考虑液压系统的压力、流量和阀门调节等因素。

液压系统的数学模型可以采用连续流体力学方程进行描述。

对于集总参数估算模型，可以采用实验数据拟合的方法进行参数估算。

通过对已有的解耦式液压悬置系统进行实验测试，获取振动响应和控制力的数据，然后利用数据处理和参数拟合的方法，估算出数学模型中的未知参数。

在研究解耦式液压悬置系统的数学模型和参数估算模型时，需要充分考虑系统的非线性特性和各个组成部分之间的耦合关系。

此外，还需要结合实际工程应用的需求，对模型和参数进行合理化简和修正，以便于系统设计和控制算法的应用。

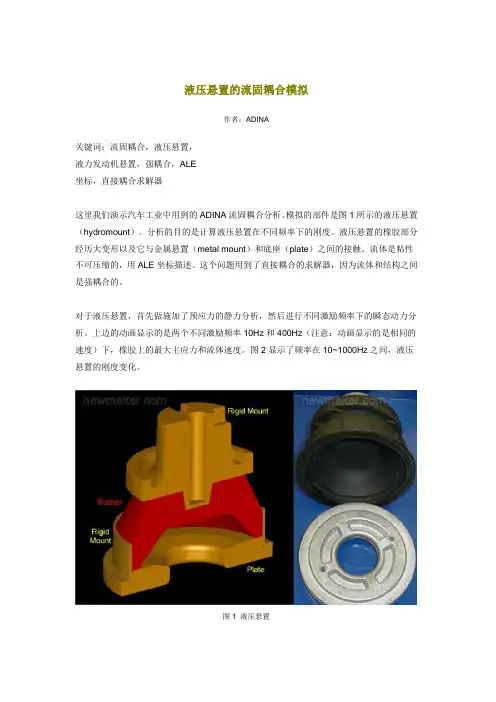

液压悬置的流固耦合模拟
作者：ADINA
关键词：流固耦合，液压悬置，液力发动机悬置，强耦合，ALE 坐标，直接耦合求解器
这里我们演示汽车工业中用到的ADINA 流固耦合分析。

模拟的部件是图1所示的液压悬置（hydromount ）。

分析的目的是计算液压悬置在不同频率下的刚度。

液压悬置的橡胶部分经历大变形以及它与金属悬置（metal mount ）和底座（plate ）之间的接触。

流体是粘性不可压缩的，用ALE 坐标描述。

这个问题用到了直接耦合的求解器，因为流体和结构之间是强耦合的。

对于液压悬置，首先做施加了预应力的静力分析，然后进行不同激励频率下的瞬态动力分析。

上边的动画显示的是两个不同激励频率10Hz 和400Hz （注意：动画显示的是相同的速度）下，橡胶上的最大主应力和流体速度。

图2显示了频率在10~1000Hz 之间，液压悬置的刚度变化。

图1 液压悬置
图2 液压悬置刚度曲线这个结果说明ADINA流固耦合技术有着广泛的应用。

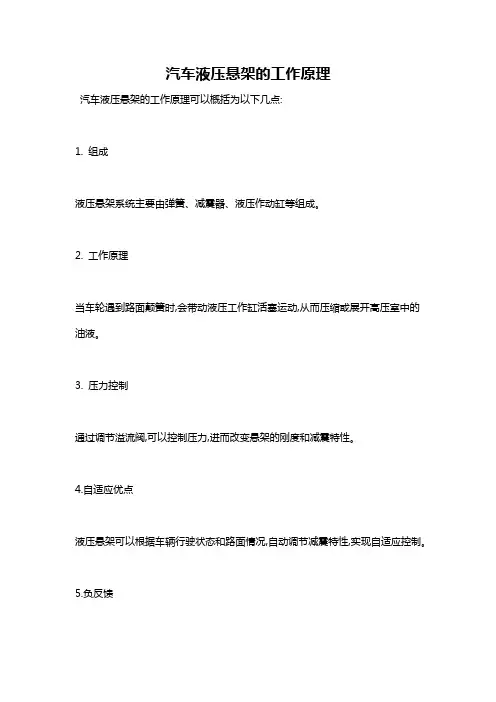

汽车液压悬架的工作原理
汽车液压悬架的工作原理可以概括为以下几点:
1. 组成
液压悬架系统主要由弹簧、减震器、液压作动缸等组成。

2. 工作原理
当车轮遇到路面颠簧时,会带动液压工作缸活塞运动,从而压缩或展开高压室中的油液。

3. 压力控制
通过调节溢流阀,可以控制压力,进而改变悬架的刚度和减震特性。

4.自适应优点
液压悬架可以根据车辆行驶状态和路面情况,自动调节减震特性,实现自适应控制。

5.负反馈
车体震动可以即时反馈调节液压系统,形成负反馈,有效抑制和消除车辆颠簧。

6.节能
当车辆处于直线匀速行驶时,液压系统不再工作,达到节能目的。

7.Fail-safe设计
液压系统出现故障时,汽车可以依靠剩余的机械弹簧起到基本减震作用。

总体上,液压悬架系统通过自适应调节和动力分配,实现了车辆的理想减震和平顺性,从而确保驾乘舒适性和车轮更好的路感。

汽车底盘的液压悬挂系统构造与工作原理解析在汽车工程领域，汽车底盘的液压悬挂系统是一个关键的技术部件，它能够有效提高车辆的悬挂性能和乘坐舒适性。

本文将从液压悬挂系统的构造和工作原理两个方面展开探讨，帮助读者更好地理解这一重要的汽车技术。

一、构造分析1. 液压悬挂系统的主要构成部分包括液压油箱、液压泵、液压缸、控制阀门和液压管路等。

2. 液压油箱：液压油箱一般位于车辆底盘的前部或后部，用于储存液压油，并通过液压泵将液压油送入液压缸中。

3. 液压泵：液压泵是液压悬挂系统的动力源，它通过转动产生液压油的压力，推动液压缸的活塞进行工作。

4. 液压缸：液压缸是液压悬挂系统的执行元件，它接受液压泵输送的液压油，通过活塞的升降来调节车辆的悬挂高度。

5. 控制阀门：控制阀门用于控制液压油的流动方向和流量大小，从而实现对液压悬挂系统的操作和调节。

6. 液压管路：液压管路将液压油从液压泵输送至液压缸，是液压悬挂系统的液压传动通道。

二、工作原理解析1. 液压悬挂系统的工作原理是利用液压油的压力来调节车辆的悬挂高度，以提高车辆行驶的稳定性和乘坐舒适性。

2. 当车辆行驶在不同路况下时，液压悬挂系统通过感应车轮的运动和车身的倾斜角度，实时控制液压泵的运转，调节液压缸的工作压力。

3. 在车辆通过不平路面或急转弯时，液压悬挂系统可以实现自动调节悬挂高度，使车辆底盘与地面保持适当的间隙，有效减少冲击力对车身的影响。

4. 液压悬挂系统还可以根据车辆的载重情况自动调节悬挂高度，保持车身的平稳性和通过性，提升驾驶体验。

通过以上对汽车底盘液压悬挂系统的构造与工作原理的解析，我们可以更好地理解这一重要的汽车技术，并认识到其在提高车辆行驶性能和驾驶舒适性方面的重要作用。

希望本文能帮助读者对液压悬挂系统有更深入的了解，从而更好地应用于实际的汽车生产和维护中。

被动式三代液压悬置原理介绍现代汽车发展有两个趋势，第一是发动机功率越来越大，这样发动机启动时产生的冲击变大；第二是汽车的车身结构轻量化的追求，这种结构承受振动和冲击的能力降低。

所以必须有更好的隔振器才能平衡着一对矛盾。

实践证明，液压悬置抗冲击能力比橡胶悬置好很多，并大大提高了汽车的舒适性。

另外，液压悬置的刚度也比较容易调节。

液压悬置经过长期的发展演变，有被动式，半主动及主动式液压悬置之分，本文将给大家介绍被动式三代液压悬置的特点及功能。

第一代液压悬置第一代液压悬置，又称为非解耦型液压悬置，常见有两种结构，一种是节流孔型液压悬置，一种是惯性通道型液压悬置。

节流孔型液压悬置如图1所示，由橡胶体、上液室、下液室、液体和节流孔构成。

上、下液室经节流孔相连，液压悬置在振动作用下压缩时上液室受泵动，液体经小孔流入下液室，拉伸时上液室体积增加产生真空度，下液室的液体又经过小孔被吸入上液室，由于节流直径较小，液体流动时产生较大阻尼，消耗振动能量。

图1 节流孔型液压悬置惯性通道式液压悬置如图2 所示，其与节流孔型液压悬置最大的区别在于连接上、下液室的不是节流孔而是惯性通道，这种液压悬置受到振动激励时，上、下液室产生压力波动，引起液体经惯性通道流动，于是通道内形成振动液柱，液柱在运动中产生惯性阻力。

此惯性阻尼效应远大于外形尺寸相同的节流孔型液压悬置。

图2 惯性通道式液压悬置图3 非解耦型液压悬置与橡胶悬置刚度及阻尼比较从图3可以看出，节流孔型及惯性通道型液压悬置这两种非解耦型液压悬置，在低频大振幅下，可以提供较大的动刚度和阻尼，但高频小振幅下，动刚度仍然很大，且随着振幅越小，动刚度越大；因此对高频隔振不利。

第二代液压悬置第二代液压悬置叫解耦式液压悬置，与第一代相比仅仅在上、下液室之间多了一个解耦结构，可以是一个薄钢板或者压铸铝做成的解耦盘，也可以是一个橡胶膜片，有固定解耦膜式和浮动解耦盘式。

结构如图4所示。

图4 第二代液压悬置1.惯性通道--解耦盘或解耦膜式液压悬置为第二代液压悬置，解耦盘式液压悬置为一盘状结构（金属或塑料），可以在小范围内上下移动，一般低频大振幅激励时，解耦盘处于上极点或下极点，此时流体仅能通过惯性通道在上下液室流动；而在高频小振幅下，惯性通道自锁，解耦盘将在小位移范围内上下运动，上下液室的流体一方面可以通过解耦盘的上下运动而达到压力平衡，另一方面上下液室的流体也可以通过解耦盘的外沿流通.2.解耦膜式液压悬置也是第二代液压悬置，低频大振幅下，解耦膜被拉伸到较大位置，刚度较大，流体仅能通过惯性通道流通。

液压悬置阻尼角曲线液压悬置阻尼角曲线是指在液压悬置系统中，悬置阻尼随着车轮摆动角度的变化而变化的一条曲线。

这条曲线可以用来描述液压悬置系统的动态特性。

下面，我将分步骤阐述液压悬置阻尼角曲线的相关知识。

第一步：液压悬置系统的概念液压悬置系统是一种将油液作为介质，通过阻尼器来实现车辆减震的系统。

该系统由悬挂弹簧、阻尼器、液压箱等组成。

在车辆运动时，液压悬置系统可以有效地减少车辆的震动，提高车辆的行驶舒适性和稳定性。

第二步：液压悬置阻尼角曲线的含义液压悬置阻尼角曲线是指在液压悬置系统中，悬置阻尼随着车轮摆动角度的变化而变化的一条曲线。

该曲线表明了液压悬置系统在不同车轮摆动角度下的阻尼特性。

第三步：液压悬置阻尼角曲线的构成液压悬置阻尼角曲线通常由三段组成：线性段、过渡段和非线性段。

在线性段中，悬置阻尼随着车轮摆动角度的变化呈线性变化；在过渡段中，悬置阻尼随着车轮摆动角度的变化从线性变化逐渐转变为非线性变化；在非线性段中，悬置阻尼随着车轮摆动角度的变化呈非线性变化。

第四步：液压悬置阻尼角曲线的作用液压悬置阻尼角曲线可以用来描述液压悬置系统的动态特性，并可以通过调整悬置阻尼角曲线来改变液压悬置系统的阻尼特性。

通过调整液压悬置系统的阻尼特性，可以实现车辆行驶的舒适性、稳定性和操控性的优化。

第五步：液压悬置阻尼角曲线的实验为了确定液压悬置阻尼角曲线，通常需要进行实验。

常用的实验方法包括碰撞试验、振动试验和道路试验等。

在实验过程中，可以通过测量车轮的摆动角度和悬置阻尼的变化来确定液压悬置阻尼角曲线。

综上所述，液压悬置阻尼角曲线是液压悬置系统中一个重要的参数，它可以用来描述液压悬置系统的动态特性，并可以通过调整阻尼特性来优化车辆的行驶舒适性、稳定性和操控性。
