ANSYS分析指南精华：耦合场分析

ANSY S 软件中耦合场分析方法及应用王永新Ξ(黄河勘测规划设计有限公司,河南郑州　450003)摘　要:在水工结构计算中,大型通用商务有限元软件ANSY S 得到了广泛应用。

文章主要是介绍ANSY S 耦合场分析方法,以实例介绍耦合场分析的基本过程,并对不同的耦合方法进行比较,说明其各自适用的范围和特点。

关键词:ANSY S ,有限元,耦合场中图分类号:TP39117 文献标识码:B 文章编号:1006-3951(2006)04-0032-03 随着计算机软硬件技术的迅速发展,大型通用商务ANSY S 在水工结构计算中应用的比较多,该软件不仅可进行静力、动力、流体、温度、结构优化等有限元计算,还可对不同的物理场进行耦合分析。

下面介绍使用ANSY S 耦合场方法对大坝进行温度应力场的仿真分析及一个流—固耦合的实例,简述耦合场分析方法的基本过程,与大家共同学习。

1　耦合场分析概述耦合场分析是指考虑了两个或多个工程物理场之间相互作用的分析。

在水电工程中,同一个建筑物或构筑物多是承受多个物理场同时作用的。

例如混凝土坝,在施工期不但要考虑其温度场同时还要计算其由于温度荷载等产生的应力场,在运行期还要考虑水流对大坝产生的作用。

因此要进行热—应力耦合分析、流体—结构耦合分析等。

耦合场分析依赖于所耦合的物理场,具体有两大类,即顺序耦合和直接耦合。

顺序耦合包括两个或多个按一定顺序排列的进行分析,为每一种属于某一物理场分析。

即通过将前一个物理场分析的结果作为载荷施加到第二个物理场分析中的方式进行耦合,适用于多场的非线性程度不是很高的情况;直接耦合只包含一个分析,它使用包含多场自由度的耦合单元进行直接计算,适用于耦合场之间具有高度非线性的相互作用时。

由于顺序耦合中每种分析是相互独立的,其应用更有效也更灵活,如在热—应力耦合分析中,可以先进行瞬态或稳态热分析,然后进行结构应力分析。

可以将热分析中任一载荷步或时间的节点温度作为体载荷施加到结构应力分析中。

ANSYS耦合场分析指南第三章2007-11-20 作者：安世亚太来源：e-works发表时间：关键字：ANSYS耦合场分析CAE教程3.141 静态分析对于静态分析，施加在换能器上的电压将产生一个作用在结构上的力。

例如如图 3 —3给机电换能器单元（TRANS126 ）施加电压（V l>V2 ）将产生静电力使扭梁旋转。

转换器单元本身就同时具有稳定和非稳定解，根据开始位置（初始间隙值），该单元可以收敛到任一个解。

静电换能器的静平衡可能是不稳定的。

增加电压电容板间的吸力增加间隙减少。

对间隙距离d,弹簧的恢复力正比于1/d静电力正比于1/d 2。

当电容间隙减少到一定值，静电吸引力大于弹簧恢复力电容板贴在一起。

相反地，当电压减小到一定值，静电吸引力小于弹簧恢复力电容板张开。

如图3 —4换能器单元有迟滞现象。

电压渐变到牵引值然后回复到释放值。

PositionPULL-IN 陽尸RELEASE__PULL-IN 忠赫療图3 —4机电迟滞如图及3 —5换能器单元本身有稳定及非稳定解。

该单元收敛到哪一个解依赖于起始位置（初始间隙大小）Force 8PULL-INVOLTAGEPOEASEFKJLLIM RELEASE图3 —5 TRANS126 单元静态稳定特性系统刚度由结构刚度和静电刚度组成，它可能是负的。

结构刚度是正的因为当弹簧拉长力增加。

但是平行板电容器的静电刚度是负的。

随间隙增加平行板间的吸力减少。

如果系统刚度是负的，在接近不稳定解时可能有收敛问题。

如果遇到收敛问题，用增强的刚度方法（KEYOPT（6）= 1）。

这个方法静电刚度设置为零保证正的系统刚度。

达到收敛之后，静电刚度自动重新建立可以进行后处理及后续的分析。

在静态分析中，必须完整定义横跨换能器的电压。

还可以施加节点位移和力，使用IC命令来施加初始位移可有助于问题收敛。

《ANSYSStructural Analysis Guide 》第二章对静力分析有详细描述。

ANSYSapdl命令流笔记16-------耦合场分析基础耦合场分析概述前⾔耦合场分析，也称为多物理场分析，分析不同的物理场的相互作⽤以解决⼀个全局性的⼯程问题。

例如，当⼀个场分析的输⼊依赖于从另⼀个分析的结果，那么分析就会被耦合。

耦合⽅式有：单向耦合：前⼀个分析的结果作为载荷施加给下⼀个分析，⽽下⼀个分析的结果不会影响前⼀个场的分析结果。

例如，在热应⼒问题中，温度场会在结构场中引⼊热应变，但是结构应变通常不会影响温度分布。

因此，⽆需在两个现场解决⽅案之间进⾏迭代。

双向耦合：两个物理场的结果会相互影响。

例如，⾮线性材料的感应加热中，谐波电磁分析计算出焦⽿热，该热在瞬态热分析中⽤于随时间变化的温度解，⽽温度的变化会反过来影响电磁场材料属性的变化，从⽽改变电磁分析结果。

⼀、耦合场分析类型1.直接耦合场分析直接⽅法通常只包含⼀个分析，它使⽤⼀个包含所有必需⾃由度的耦合单元类型，通过计算包含所需物理量的单元矩阵或单元载荷向量的⽅式进⾏耦合。

具有直接耦合功能的单元有：SOLID5 ---------3-D 耦合场实体单元 (电磁矩阵的推导，耦合效应)PLANE13---------⼆维耦合场实体单元 (电磁矩阵的推导，耦合效应)FLUID29 ---------⼆维声学流体 单元(声学矩阵的推导)FLUID30 ---------3-D 8 节点声学流体单元 (声学矩阵的推导)LINK68------------热电耦合杆单元SOLID98----------四⾯体耦合场实体单元 (电磁矩阵的推导，耦合效应)FLUID116---------热流体耦合管单元CIRCU124--------电路单元TRANS126-------机电转换器单元(电容计算，耦合机电⽅法)SHELL157--------热电耦合壳单元FLUID220---------3-D 20 节点声学流体单元FLUID221---------3-D 10 节点声学流体单元PLANE222--------⼆维 4 节点耦合场实体单元PLANE223--------⼆维 8 节点耦合场实体单元SOLID226---------3-D 20 节点耦合场实体单元SOLID227---------3-D 10 节点耦合场实体单元PLANE233--------⼆维 8 节点电磁耦合单元(电磁矩阵的推导，电磁场评估)SOLID236--------3-D 20 节点电磁耦合单元(电磁矩阵的推导，电磁场评估)SOLID237--------3-D 10 节点电磁耦合单元(电磁矩阵的推导，电磁场评估)优点：1.允许解决通常的有限元⽆法解决的问题。

ANSYS非线形分析指南基本过程第四章耦合场分析耦合场分析的定义耦合场分析是指在有限元分析的过程中考虑了两种或者多种工程学科物理场的交叉作用和相互影响耦合例如压电分析考虑了结构和电场的相互作用它主要解决由于所施加的位移载荷引起的电压分布问题反之亦然其他的耦合场分析还有热-应力耦合分析热-电耦合分析流体-结构耦合分析磁-热耦合分析和磁-结构耦合分析等等耦合场分析的类型耦合场分析的过程取决于所需解决的问题是由哪些场的耦合作用但是耦合场的分析最终可归结为两种不同的方法序贯耦合方法和直接耦合方法序贯耦合解法序贯耦合解法是按照顺序进行两次或更多次的相关场分析它是通过把第一次场分析的结果作为第二次场分析的载荷来实现两种场的耦合的例如序贯热-应力耦合分析是将热分析得到的节点温度作为体力载荷施加在后序的应力分析中来实现耦合的直接耦合解法直接耦合解法利用包含所有必须自由度的耦合单元类型仅仅通过一次求解就能得出耦合场分析结果在这种情形下耦合是通过计算包含所有必须项的单元矩阵或单元载荷向量来实现的例如利用单元SOLID5PLANE13或SOLID98可直接进行压电分析何时运用直接耦合解法或序贯耦合解法对于不存在高度非线性相互作用的情形序贯耦合解法更为有效和方便因为我们可以独立的进行两种场的分析例如对于序贯热-应力耦合分析可以先进行非线性瞬态热分析再进行线性静态应力分析而后我们可以用热分析中任意载荷步或时间点的节点温度作为载荷进行应力分析这里耦合是一个循环过程其中迭代在两个物理场之间进行直到结果收敛到所需要的精度直接耦合解法在解决耦合场相互作用具有高度非线性时更具优势并且可利用耦合公式一次性得到最好的计算结果直接耦合解法的例子包括压电分析伴随流体流动的热传导问题以及电路-电磁场耦合分析求解这类耦合场相互作用问题都有专门的单元供直接选用第1页。

ansys学习－耦合与约束方程1 耦合当需要迫使两个或多个自由度取得相同（但未知）值，可以将这些自由度耦合在一起。

耦合自由度集包含一个主自由度和一个或多个其它自由度。

典型的耦合自由度应用包括："模型部分包含对称；"在两重复节点间形成销钉、铰链、万向节和滑动连接；"迫使模型的一部分表现为刚体。

如何生成耦合自由度集1.在给定节点处生成并修改耦合自由度集命令：CPGUI: Main Menu>Preprocessor>Coupling / Ceqn>Couple DOFs在生成一个耦合节点集之后，通过执行一个另外的耦合操作（保证用相同的参考编号集）将更多节点加到耦合集中来。

也可用选择逻辑来耦合所选节点的相应自由度。

用CP命令输入负的节点号来删除耦合集中的节点。

要修改一耦合自由度集（即增、删节点或改变自由度标记）可用CPNGEN命令。

（不能由GUI直接得到CPNBGEN命令）。

2.耦合重合节点。

CPINTF命令通过在每对重合节点上定义自由度标记生成一耦合集而实现对模型中重合节点的耦合。

此操作对“扣紧”几对节点（诸如一条缝处）尤为有用。

命令：CPINTFGUI: Main Menu>Preprocessor>Coupling / Ceqn>Coincident Nodes3.除耦合重复节点外，还可用下列替换方法迫使节点有相同的表现方式：o如果对重复节点所有自由度都要进行耦合，常用NUMMRG命令（GUI：MainMenu>Preprocessor>Numbering Ctrls>Merge Items）合并节点。

o可用EINTF命令（GUI：Main Menu> Preprocessor>Create> Elements >At Coincid Nd）通在重复节点对之间生成2节点单元来连接它们。

o用CEINTF命令（GUI：Main Menu>Preprocessor> Coupling/Ceqn >Adjacent Regions）将两个有不相似网格模式的区域连接起来。

ANSYS耦合场分析指南第一章耦合场分析1.1耦合场分析的定义耦合场分析是指考虑了两个或多个工程物理场之间相互作用的分析。

例如压电分析，考虑结构和电场间的相互作用：求解由施加位移造成的电压分布或相反过程。

其它耦合场分析的例子有热－应力分析，热－电分析，流体－结构分析。

需要进行耦合场分析的工程应用有压力容器（热－应力分析），流体流动的压缩（流体结构分析），感应加热（磁－热分析），超声波换能器（压电分析）以及磁体成形（磁－结构分析），以及微电机械系统（MEMS）等。

1.2耦合场分析的类型耦合场分析的过程依赖于所耦合的物理场，但明显可以可分为两类：顺序耦合和直接耦合。

1.2.1 顺序耦合方法顺序耦合方法包括两个或多个按一定顺序排列的分析，每一种属于不同物理场的分析。

通过将前一个分析的结果作为载荷施加到第二个分析中的方式进行耦合。

典型的例子是热－应力顺序耦合分析，热分析中得到节点温度作为“体载荷”施加到随后的应力分析中去。

1.2.2 直接耦合方法直接耦合方法一般只涉及到一次分析，利用包括所有必要自由度的耦合场类型单元。

通过计算包含所需物理量的单元矩阵或载荷向量的方式进行耦合。

例如使用了SOLID5、PLANE13或SOLID98单元的压电分析。

另外的例子如利用TRANS126单元的MEMS分析。

1.2.3 直接法与顺序法的应用场合对于耦合情况的相互作用非线性程度不是很高的情况，顺序耦合法更有效，也更灵活。

因为两个分析之间是相对独立的。

例如在热应力顺序耦合分析中，可以先进行非线性瞬态热分析，然后再进行线性静力分析。

可以将瞬态热分析中任一载荷步或时间点的节点温度作为载荷施加到应力分析中。

顺序耦合可以是不同物理场之间交替进行执行，直到收敛到一定精度为止。

当耦合场之间的相互作用是高度非线性的，直接耦合具有优势。

它使用耦合变量一次求解得到结果。

直接耦合的例子有压电分析，流体流动的共轭传热分析，电路－电磁分析。

这些分析中使用了特殊的耦合单元直接求解耦合场间的相互作用。

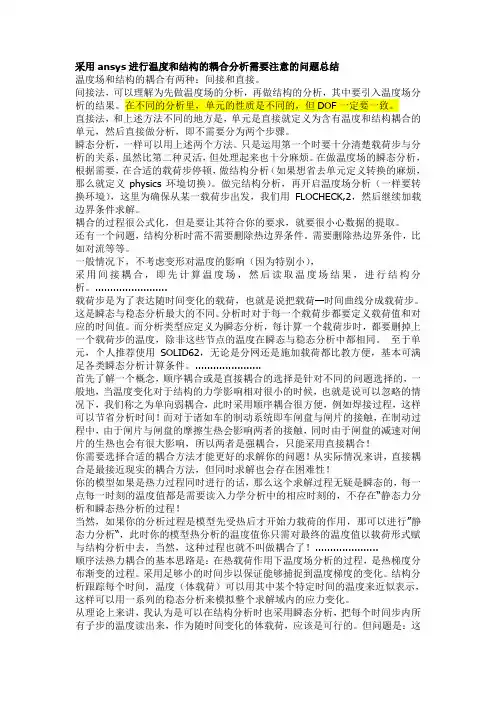

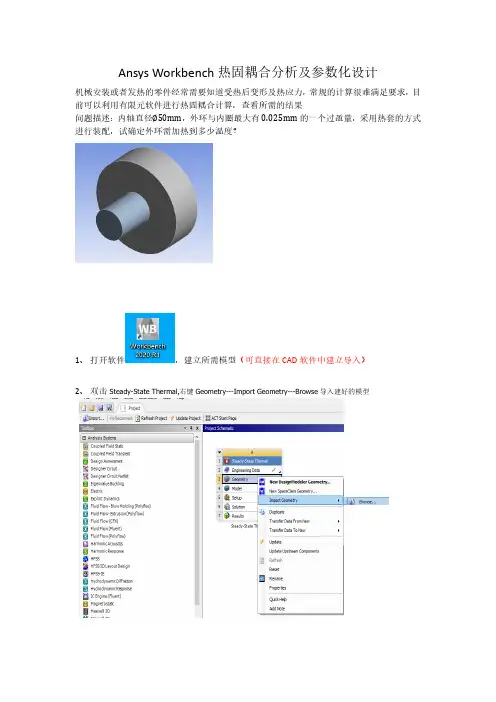

采用ansys进行温度和结构的耦合分析需要注意的问题总结温度场和结构的耦合有两种：间接和直接。

间接法，可以理解为先做温度场的分析，再做结构的分析，其中要引入温度场分析的结果。

在不同的分析里，单元的性质是不同的，但DOF一定要一致。

直接法，和上述方法不同的地方是，单元是直接就定义为含有温度和结构耦合的单元，然后直接做分析，即不需要分为两个步骤。

瞬态分析，一样可以用上述两个方法。

只是运用第一个时要十分清楚载荷步与分析的关系，虽然比第二种灵活，但处理起来也十分麻烦。

在做温度场的瞬态分析，根据需要，在合适的载荷步停顿，做结构分析（如果想省去单元定义转换的麻烦，那么就定义physics环境切换）。

做完结构分析，再开启温度场分析（一样要转换环境），这里为确保从某一载荷步出发，我们用FLOCHECK,2，然后继续加载边界条件求解。

耦合的过程很公式化，但是要让其符合你的要求，就要很小心数据的提取。

还有一个问题，结构分析时需不需要删除热边界条件。

需要删除热边界条件，比如对流等等。

一般情况下，不考虑变形对温度的影响（因为特别小），采用间接耦合，即先计算温度场，然后读取温度场结果，进行结构分析。
