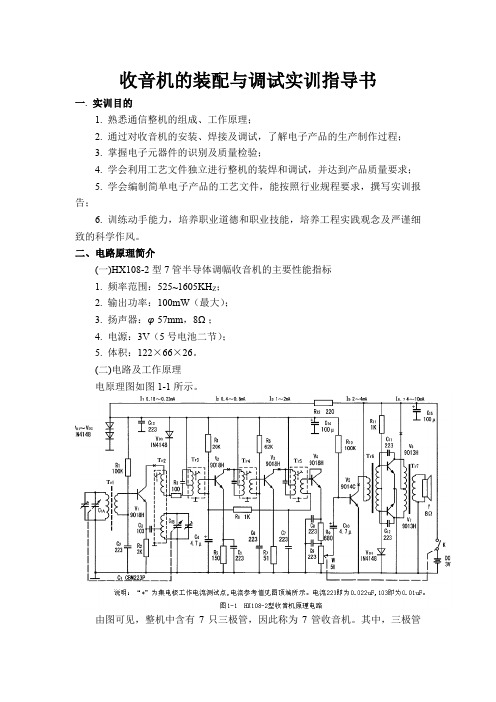

收音机的装配与调试实训指导书一. 实训目的1. 熟悉通信整机的组成、工作原理；2. 通过对收音机的安装、焊接及调试，了解电子产品的生产制作过程；3. 掌握电子元器件的识别及质量检验；4. 学会利用工艺文件独立进行整机的装焊和调试，并达到产品质量要求；5. 学会编制简单电子产品的工艺文件，能按照行业规程要求，撰写实训报告；6. 训练动手能力，培养职业道德和职业技能，培养工程实践观念及严谨细致的科学作风。
二、电路原理简介(一)HX108-2型7管半导体调幅收音机的主要性能指标1. 频率范围：525~1605KH Z；2. 输出功率：100mW（最大）；3. 扬声器：φ57mm，8Ω；4. 电源：3V（5号电池二节）；5. 体积：122×66×26。
(二)电路及工作原理电原理图如图1-1所示。
由图可见，整机中含有7只三极管，因此称为7管收音机。
其中，三极管V1为变频管，V2、V3为中放管，V4为检波管，V5为低频前置放大管，V6、V7为低频功放管。
天线回路选出所需的电台信号，经过变压器T r1（或B1）耦合到变频管V1的基极。
与此同时，由变频管V1、振荡线圈T r2、双联同轴可变电容C1B等元器件组成的共基调射型变压器反馈式本机振荡器，其本振信号经电容C3注入到变频管V1的发射极。
电台信号与本振信号在变频管V1中进行混频，混频后，V1管集电极电流中将含有一系列的组合频率分量，其中也包含本振信号与电台信号的差频（465KH Z）分量，经过中周T r3（内含谐振电容），选出所需的中频（465KH Z）分量，并耦合到中放管V2的基极。
图中电阻R3是用来进一步提高抗干扰性能的，二极管V D3是用以限制混频后中频信号振幅（即二次AGC）。
中放是由V2、V3等元器件组成的两级小信号谐振放大器。
通过两级中放将混频后所获得的中频信号放大后，送入下一级的检波器。
检波器是由三极管V4（相当于二极管）等元件组成的大信号包络检波器。
《高频电子线路》课程设计报告题目调频收音机的组装与调试学院信息工程学院专业通信工程班级学生姓名学号指导教师一、收音机的工作原理FM/AM 收音机的组成框图FM/AM 收音机由输入回路、高放回路、本振回路、混频回路、中放回路、鉴频回路和音频功率放大器组成。
信号与本地振荡器产生的本振信号进行FM 混频，混频后输出。
混频信号由中频回路进行选择，提取以中频10.7MHz 为载波的调频波。
该中频选择回路由10.7MHz 滤波器构成。
中频调制波经中放电路进行中频放大，然后进行鉴频得到音频信号，经功率放大输出，耦合到扬声器，还原为声音。
如图所示：其总电原理图如图所示：注：K2置于FM段，L2对于FM段的调整很重要。
CA是AM的输入联，CB是振荡联；CE是FM输入联，CD是振荡联。
二、CXA1691BM集成电路CXA1691BM内部功能框图如图所示：调频信号由TX接收，经C1送入IC的12脚进行高放、混频，9脚外接CC调谐回路选频，7脚外接CD本振回路，混频后的中频信号由14脚输出经10.7MHz陶瓷滤波器CF2选频后进入17脚进行中放，并经内部鉴频，IC的2脚外接鉴频网络，鉴频后的音频信号亦由23脚输出，再经C15耦合到24脚进行功放推动扬声器。
三、整机装配步骤1、按元件清单清点材料，分类放好，元件清单如下表所示：收音机元件清单序号材料名称型号/规格位号数量1集成块CXA1691BM IC 1片2发光二极管φ3红D1 1只3滤波器455 CF2 1只4滤波器10.7MHZ CF1 1只5振荡线圈（中周）红色T2 1只6中频变压器（中周）黄色T31只7鉴频器10.7MHZ CF3 1只8磁棒线圈4×8×80mm T1 1套9空心电感 3.5圈L2 1只10空心电感 4.5圈L1 1只11四联电容CBM-443PF C（A、B、D、E） 1只12扬声器φ58mm BL 1个13电位器50K RP1只14瓷片电容1P C5各 1只15瓷片电容15P C3、C4各2只16瓷片电容30P C1、C2各2只17瓷片电容151 C161只18瓷片电容221C11 1只19瓷片电容103C9、C10、C223只20瓷片电容223C15 1只21瓷片电容104C7、C14、C18、C20 4只22电解电容 4.7UF C61只23电解电容10UF C8、C12、C13、C174只24电解电容220UF C19、C21 2只25波段开关K2 1只26耳机插座φ3.5mm CK 1个27焊片φ2.7mm 1只28刻度面板1块29印刷电路板1块30调谐拨盘1只31图纸装配说明书1份32磁棒支架 1只33电池极片 1套34导线红、黑、黄5根35机壳上盖 1个36机壳下盖 1个37螺丝M2.5×4.54个38螺丝M1.7×4 1个39 螺丝M2×61个40 天线1根2、晶体管、电阻、电容的认识（1）、用万用表初步检测元器件好坏，特别是瓷片电容要做到心中有数。
机械与车辆学院《电子实习Ⅲ》实习报告（2010-2011学年第一学期）实习题目：AM/FM 收音机的组装及调试姓名：学号：班级：指导老师：实习时间：成绩：一：实习目的通过对一只正规产品收音机的安装、焊接、调试、了解电子产品的装配全过程，训练动手能力，掌握元器件的识别，简易测试，及整机调试工艺。
二：实习内容和要求1、对照原理图讲述整机工作原理；2、对照原理图看懂装配接线图；3、了解图上符号，并与实物对照；4、根据技术指标测试各元器件的主要参数；5、认真细致地安装焊接，排除安装焊接过程中出现的故障。
三：实习设备及材料RW08-11收音机实验套件，电烙铁，焊锡丝，电脑，protel 99软件，五号电池四：收音机原理分析1. 各部分电路的工作原理接收回路工作原理收音机输入回路的任务是接收广播电台发射的无线电波，并从中选择出所需电台信号。
输入回路是由收音机内部的磁棒天线线圈、与调台旋钮相连的可变电容串联构成的LC调谐电路。
旋转调台旋钮可改变电容数值，以达到改变串谐电路固有频率的目的。
变频电路工作原理收音机接收回路送到高频调幅信号(高频调幅信号是运载被传输音频信号的“载波”)，变频电路的作用就是将高频载波变成频率固定为465KHz的中频调幅波，同时保持原调制信号包络线的形状。
中放电路工作原理输入电台信号与本振信号之差是恒为465kHz的固定中频，此差频可在中频“通道”中畅通无阻，并被中频放大器逐级放大，因为这个固定中频就是并联谐振电路的预定谐振频率。
对其它邻近电台的电磁波信号或干扰信号来讲，由于它们与本振信号所产生的差频不是预定的中频，便被“拒之门外”，因而使收音机的选择性大为提高检波电路工作原理混频电路输出的携带音频信号的中频载波由中频放大电路进行两级放大，使得到达二极管检波器的中频载波振幅足够大。
二极管将中频载波振幅中的包络线检波出来，这个包络线就是我们需要的音频信号。
低放和功放工作原理收音机的低放电路，其主要任务是把音频信号进行放大，使功放级得到更大的音频信号电压；而功放级则是进一步把放大后的音频信号进行功率放大，以推动扬声器振动发出声音。
收音机装配与调试一、收音机的基本工作原理（一）无线电广播发送系统图1 发射机的组成（二）无线电波的接收接收机应具有三项功能：1-选台；2-调制；3-电声转换超外差式收音机把接收到的电台信号与本机振荡信号同时送入变频管进行混频，并始终保持本机振荡频率比外来信号高465KHz，通过选频电路取两个信号的"差额"进行中频放大,超外差式收音机方框图与各部分波形图2 超外差式收音机方框图1、输入回路常见的输入回路为磁性天线和外接天线。
外接天线又分为直接耦合式天线，电容耦合式天线，电感耦合式天线和电感，电容耦合式天线。
如图所示（a）（b）（c）（d）。
图3 各种外接天线2、本机振荡电路如图所示，L2和C3组成振荡回路，R1、R2和R3共同组成电流负反馈偏置电路，C1和C2起隔直通交作用，振荡电压通过L1和L2耦合反馈到基极，满足振荡相位平衡条件，即可自激振荡产生高频信号。
图4 本振电路3、混频电路根据本机振荡注入方式，可将混频器分为：发射极注入式、基极注入式和集电极注入式。
如图所示。
但它们基本工作原理都是利用晶体管的非线形作用，将本机振荡电路产生的高频信号及输入回路选择出来的已调波信号同时送入晶体管T，将在输出端得到不同频率的多种信号，在设计电路时，使本振信号频率比外来高频信号频率始终高出465KHz，而后在输出端采用LC调谐回路选择出465KHz的差额信号，并送到中放电路放大。
因发射极注入式电路中本振与所要接收的信号牵连少，互不干扰，工作稳定，是目前最常用的混频电路。
图5 混频器的几种方式4、中频放大电路中频放大电路由两级中频放大器和三个中频变压器组成，如图6所示是一个典型的中频放大电路。
虽然三个中频变压器原理相同，但要求不同。
要求B1有良好的选择性，B2有一定的通频带和选择性；B3有较宽的通频带和较好的选择性，一般情况下，这三个变压器位置不可调换。
图6 中频放大电路5、检波电路如图7所示是二极管检波电路，它由中频信号输入电路，非线形元件和负载三部分组成，由于二极管D的单向导电特性抑制了输入的高频信号的负半周，使输出端只反映输入信号正半周的信号。
收音机装配的实施步骤
概述
本文档提供了收音机装配的实施步骤，以便于操作者按照指导完成装配过程。
材料准备
在开始装配之前，请确保以下材料已经准备齐全： - 收音机组件包 - 螺丝刀 - 螺丝 - 电池
步骤一：准备工作
1.打开收音机组件包，将其中的各个部件清点一遍，确保没有缺失或损
坏的部件。
2.将工作区域整理干净，以便于操作和组装。
步骤二：安装电池
1.找到收音机的电池仓，按照仓口上的符号指示，将电池正确地安装到
仓位中。
2.使用螺丝刀拧紧电池仓盖，确保电池固定在位。
步骤三：组装天线
1.取出收音机天线，并将其完全展开。
2.找到天线插口，将天线插头插入插座，并确保插头与插座紧密连接。
步骤四：安装外壳
1.将收音机主体放置在合适的位置。
2.将外壳插入主体上的卡槽中，然后轻轻按压，确保外壳与主体连接牢
固。
步骤五：测试
1.打开收音机，调整到适当的音量和频道。
2.播放音乐或收听广播，确保收音机正常工作。
步骤六：清理和维护
1.完成收音机装配后，清理工作区域，将多余的部件整理妥当，避免丢
失。
2.定期检查收音机的电池状态，如需要更换，请按照规定的步骤进行操
作。
结论
通过按照以上步骤进行收音机的装配，您可以成功地完成任务。
请确保在操作过程中仔细阅读并理解指南，以确保装配的正确性和安全性。
祝您成功完成收音机的装配工作！。
德生202T收音机装配【提醒学生注意】：（1）德生202T收音机的配件有60多种，学生最好带一个小盒子来盛放自己的元器件，以防丢失。
（2）所有的电路板有铜皮侧的铜皮不要用汗手触摸，做完一次实验后要放到塑料袋子里面，以防受潮，导致铜皮被氧化。
（3）电路板的工艺不是很好，焊接失误再去拆焊的话，很容易会将电路板上的铜皮弄掉。
所以，在焊接前，一定要先确认一下是否在正确的位置正确放置了器件。
1. 集成芯片CD1191的焊接（1）将IC的标记点与电路板焊接IC 的位置的标记点对面的焊盘对应好，然后将各个腿和各个焊盘分别对应好，不能出现错位现象，然后用胶带将集成电路CD1191CB固定在电路板焊接IC的位置上，注意，用胶带固定时，要露出两边引脚，各引脚与焊盘位置左右上下对称，即可焊接。
【注意】：不要用汗手摸电路板上焊盘，（2）焊接各引脚时，焊锡要尽量少（因为每个焊盘很小，焊锡多了很容易将两个相邻的焊盘联在一起）；速度尽量快，以免温度过高烫坏集成电路，焊好一处，应稍停留一下，等温度下降后再焊另一引脚。
发现有错误如方向反、错位应立既停止焊接，取下并恢复原状方可继续焊接，注意不要搭焊、虚焊、漏焊。
【搭焊的处理】：可用烙铁粘稍许松香，然后用烙铁将多于的焊锡粘出来，或者：将多股导线上粘上松香，用烙铁将多于的焊锡粘在导线上。
【学生焊接中存在的问题】：（i）经常用汗手摸电路板上焊盘，导致大量焊盘表面氧化，导致焊接时焊盘不粘锡，很容易造成虚焊。
（ii）用胶带将集成电路CD1191CB固定在电路板上时，各个管脚和焊盘的位置有错位。
必须要求学生每个都要对齐，不允许有误差。
（iii）焊接时，用时过长，导致芯片过烫，严重的会烫坏芯片。
必须要求学生耐心的一个焊点一个焊点的焊接，不能着急。
一次没有焊好，要等一段时间芯片温度降下来后再继续焊接。
（iv）焊接时，由于芯片管脚间距较小，很容易出现搭焊现象，要按照【搭焊的处理】部分的方法教学生去除搭焊部分的焊锡。
调幅调频收⾳机的组装与调试实训报告AM/FM收⾳机的安装与调试实训报告⼀、实训⽬的：1、学习收⾳机的调试与装配。
2、提⾼读整机电路图及电路板图的能⼒。
3、掌握收⾳机⽣产⼯艺流程，提⾼焊接⼯艺⽔平。
⼆、实训内容：1、收⾳机电路原理分析。
2、掌握印制电路板的组装及焊接⼯艺。
3、进⾏AM、FM中频及统调覆盖的调试及整机测试。
4、故障判断及排除。
三、实训基本要求：1、会检测元器件并判别其质量。
2、独⽴完成各测试点的测量与整机安装。
3、会排除在调试与装配过程中可能出现的问题与故障。
四、实训步骤（⼀）对照元件清单表清点元件（⼆）元件的插接与焊接（三）收⾳机的整机调试1、调幅部分的调整①中频放⼤电路的调整——调AM中周调整时，整机置中波AM收⾳位置将⾳量电位器置于最⼤位置，将收⾳机调谐到⽆电台⼴播⼜⽆其它⼲扰的地⽅(或者将可调电容调到最⼤，即接收低频端)。
使⾼频信号发⽣器输出载频为465kHz，调制信号频率为1000Hz，调制度为30％的调幅信号接⼊IC的“10”脚。
⽤⽆感螺丝⼑微微旋转中频变压器(⿊⾊中周)的磁帽向上或向下调整，使⽰波器显⽰的波形幅度最⼤⽆失真。
在调整中频变压器时也可以⽤喇叭监听，当喇叭⾥能听到1000Hz的⾳频信号，且声⾳最⼤，⾳⾊纯正，此时可认为中频变压器调整到最佳状态。
②、调整接收范围(频率覆盖)——调AM的电感和电容调整时，整机置中波AM收⾳位置。
将⾳量电位器置于最⼤位置。
低端频率调整：将可变电容器(调谐双联)旋到容量最⼤处，即机壳指针对准频率刻度的最低频端。
使⾼频信号发⽣器输出载频为515kHz，调制信号频率为1000Hz，调制度为30％的⾼频调幅信号接⼊IC的“l0”脚。
⽤⽆感螺丝⼑调整中波振荡线圈的磁芯(红⾊中周)，以改变线圈的电感量，使⽰波器出现1000Hz波形，并使波形最⼤。
或直接鉴听收⾳机的声⾳，使收⾳机发出的声⾳最响最清晰。
⾼端频率调整：将整机的可变电容器置容量最⼩处，这时机壳指针应对准频率刻度的最⾼频端。
收音机组装心得体会【篇一：焊接收音机心得体会】通过一个星期的电子实习，使我对电子元件及收音机的装机与调试有一定的感性和理性认识，打好了日后学习电子技术课的入门基础。
同时实习使我获得了收音机的实际生产知识和装配技能，培养了我理论联系实际的能力，提高了我分析问题和解决问题的能力，增强了独立工作的能力。
最主要的是培养了我与其他同学的团队合作、共同探讨、共同前进的精神。
具体如下： 1.熟悉手工焊锡的常用工具的使用及其维护与修理。
2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程。
3.熟悉印制电路板设计的步骤和方法，熟悉手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物设计并制作印制电路板。
4.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。
5.能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。
6.了解电子产品的焊接、调试与维修方法。
五、实习内容： 1 讲解焊接的操作方法和注意事项； 2 练习焊接3 分发与清点元件。
4 讲解收音机的工作原理及其分类；5 讲解收音机元器件的类别、型号、使用范围和方法以及如何正确选择元器件。
6 讲解如何使用工具测试元器件 7 组装、焊接与调试收音机。
8 将焊接产品交给老师评分，收拾桌面，打扫卫生。
六、对焊接实习的感受：在一周的实习过程中最挑战我动手能力的一项训练就是焊接。
焊接是金属加工的基本方法之一。
其基本操作“五步法”??准备施焊，加热焊件，熔化焊料，移开焊锡，移开烙铁（又“三步法”）??看似容易，实则需要长时间练习才能掌握。
刚开始的焊点只能用“丑不忍睹”这四个字来形容，但焊接考核逼迫我们用仅仅一天的时间完成考核目标，可以说是必须要有质的飞跃。
于是我耐下心思，戒骄戒躁，慢慢来。
在不断挑战自我的过程中，我拿着烙铁的手不抖了，送焊锡的手基本能掌握用量了，焊接技术日趋成熟。
电工电子实习指导书（超外差式收音机的安装与调试）长春工业大学人文信息学院电子信息系2011-09目录第一部分无线电广播概述 (1)第二部分收音机的工作原理 (2)一、概述 (2)二、调幅收音机的构成 (2)三、调频收音机的构成和工作原理 (3)第三部分HX108-2 AM 收音机装配 (3)一、电子技术实训的目的： (3)二、要求： (3)三、产品简介 (4)四、装配前的准备工作及元器件初步测试 (5)五、焊接 (5)六、元器件准备 (6)七、组合件准备 (6)八、插件焊接 (7)九、装大件 (7)十、开机检查与试听 (8)十一、前框准备 (8)十二、调试说明 (9)十三、后盖装配 (10)十四、没有仪器情况下的调整方法 (10)十五、组装调整中易出现的问题 (11)十六、 HX108-2型外差式收音机检测修理方法 (11)第四部分电子技术实训报告的书写格式及要求 (15)第一部分无线电广播概述收音机的种类是由无线电广播的种类决定的。
因此，我们首先对无线电广播的种类和其特征做一简单介绍。
我们知道，我们的声音所能传播的距离是有限的，要想远距离的传播声音，必须借助于无线电广播。
无线电广播是以频率较高（高于音频频率）的无线电信号（称为高频载波信号）作为运载工具，将声音运送到较远的地方。
目前无线电广播可分为两大类，即调频广播（FM）和调幅广播（AM）。
调幅广播使用高频载波信号的幅值来装载音频信号（调制信号），即用音频信号来调制高频载波信号的幅值，从而使原为等幅的高频载波信号的幅度随调制信号的幅度而变化（如图1-1所示）。
幅值被音频信号调制过的高频载波信号称为已调幅信号，简称调幅信号。
调频广播则是用高频载波信号的频率来装载音频信号，即用音频信号（调制信号）来调制高频载波信号的频率，从而使原为等幅恒频的高频载波信号频率随调制信号的幅度而变化，但其幅值不变（如图1-1所示）。
频率被调制过的高频信号称为已调频信号。
调幅信号和调频信号统称为已调制信号，简称为已调信号。
调幅广播有长波、中波、短波三个波段。
长波的频率范围为150～415KHZ，中波为525～1605KHZ，短波为1.2～26.1MHZ。
调频波段都在超高频（VHF）波段，国际上规定为87～108MHZ。
图1-1从调幅和调频广播的频率范围我们可以看出，调幅广播所用的波长较长，其特点是传播距离远，覆盖面积大，并且用来接收此无线电波信号的接收机的电路也比较简单，价格便宜。
但其缺点是所能传输的音频频带较窄，音质较差，从而不宜传输高保真音乐节目，并且其抗干扰能力差。
而调频广播所能传输的音频频带较宽，宜于传送高保真音乐节目，并且它的抗干扰能力较强。
这是因为调频信号的幅值是固定不变的，可以用限幅的方法，将由于干扰而产生的调频信号的幅值变化有效地消除掉。
同时，它与AM波相比发射功率也可减小，这是因为调幅信号的幅值一般都比载波的幅值大，有效发射功率比发射机发射的功率小得多。
而调频信号的幅值和载波的幅值一样大，在发射机发射功率一样时，调频信号的有效发射功率要比调幅信号的有效发射功率大。
但由于调频广播工作于超短波波段，其缺点是传播距离短，覆盖范围小，且易于被高大建筑物等物体所阻挡。
然而人们恰恰利用了这一点，不同地区或城市可使用同一或相近的频率，而不致引起相互干扰，提高了频率利用率。
第二部分收音机的工作原理一、概述收音机是接收无线电广播发送的信号，并将其还原成声音的机器，根据无线电广播的种类不同，即调幅广播（AM）和调频广播(FM)，接收信号的收音机的种类亦不同，即调频收音机和调幅收音机。
有的接收机既能接收调幅广播，又能接收调频广播，称为调幅调频收音机。
二、调幅收音机的构成收音机的基本功能就是把空中的无线电波转变成高频信号，这一过程是由接收天线来实现的。
然后解调，即把调制在高频载波上的音频信号卸下来，亦常称检波，实现这一功能的电路称为检波器。
最后，用检波出来的音频信号来推动扬声器或耳机，即把声音恢复。
收音机的分类方法众多，依其电路程式可分为直接放大式和超外差式。
直接放大式收音机因其灵敏度低，音质差，已基本不再生产和使用，现在用的调幅收音机基本上都是超外差式，故这里只介绍超外差式调幅收音机的结构和原理。
1.超外差式收音机的结构超外差式收音机的结构框图如下图2-1。
图2-1超外差式收音机主要由输入电路、混频电路、中放电路、检波电路、前置低频放大器、功率放大电路和喇叭或耳机组成。
2.工作原理由输入电路，即选择电路，或称调谐电路把空中许多无线电广播电台发出的信号选择其中一个，送给混频电路。
混频电路将输入信号的频率变为中频，但其幅值变化规律不改变。
不管输入的高频信号的频率如何，混频后的频率是固定的，我国规定为465KHZ。
中频放大器将中频调幅信号放大到检波器所要求的大小，由检波器将中频调幅信号所携带的音频信号取下来，送给前置低频放大器。
前置低频放大器将检波出来的音频信号进行电压放大。
再由功率放大器将音频信号放大，放大到其功率能够推动扬声器或耳机的水平。
由扬声器或耳机将音频电信号转变为声音。
三、调频收音机的构成和工作原理调频收音机的最基本功能和调幅收音机较相似。
在调频式收音机中解调功能由鉴频器（也称频率解调器或频率检波器）来完成，是将调频信号频率的变化还原为音频信号。
其它功能的电路和调幅收音机中的一样。
调频收音机依电路程式来分，可分为直接放大式和超外差式两种；依接收信号的种类来分，有单声道调频收音机和立体声收音机。
单声道调频收音机和调频立体声收音机的结构框图如图2-2。
图2-2单声道调频收音机由输入电路、高频放大电路、混频电路、中频放大电路、鉴频器、低频放大电路和喇叭或耳机组成。
调频立体声收音机的结构和单声道调频收音机结构的区别就在于，在鉴频器后加一个立体声解调器，分离出两个音频通道来推动两个喇叭，形成立体声。
调频收音机电路比调幅收音机电路多出一个高频放大电路，其功能是将输入电路送来的信号放大到混频所需要的大小。
第三部分HX108-2 AM 收音机装配一、电子技术实训的目的：通过对一只正规产品——超外差式收音机的安装、焊接、调整、测试、深刻理解超外差式收音机工作原理、组装和调试过程，了解电子产品的装配全过程，训练动手能力，掌握元器件的识别，简易测试，及整机调试工艺。
二、要求：1、对照原理图讲述整机工作原理；2、对照原理图看懂装配接线图；3、了解图上符号，并与实物对照；4、根据技术指标测试各元器件的主要参数；5、认真细致地安装焊接，排除安装焊接过程中出现的故障。
6、撰写电子技术实训报告。
三、 产品简介该机为七管中波调幅袖珍式半导体收音机，采用全硅管标准二级中放电路，用二只二极管正向压降稳压电路，稳定从变频、中频到低放的工作电压，不会因为电池电压降低而影响接收灵敏度，使收音机仍能正常工作，本机体积小巧，外观精致，便于携带。
1、技术指标：频率范围：525~1605KHz 中频频率：465KHz灵 敏 度：≤2mV/m S/N 20dB 扬 声 器：Ф57mm 8Ω 输出功率：50mW电 源：3V （2节5号电池） 2、调幅工作原理图 3-1（2）电原理图如图3-2图 3-2输入 回路 混频 中放1 中放2 检波 前置 低放 功放AGC 本振（3）工作原理当调幅信号感应到B1及C1组成的天线调谐回路，选出我们所需的电信号f1进入V1（9018H ） 三极管基极；本振信号调谐在高出f1频率一个中频的f2(f1+465KHz)例：f1=700KHz 则f2=700+465KHz=1165KHz 进入V1发射极，由V1三极管进行变频，通过B3选取出465KHz 中频信号经V2和V3二级中频放大,进入V4检波管,检出音频信号经V5(9014)低频放大和由V6、V7组成功率放大器进行功率放大，推动扬声器发声。
图中D1、D2 (IN4148)组成1.3V ±0.1V 稳压，固定变频，一中放、二中放、低放的基极电压，稳定各级工作电流，以保持灵敏度。
由V4(9018)三极管PN 结用作检波。
R1、R4、R6、R10分别为V1、V2、V3、V5的工作点调整电阻，R11为V6、V7功放级的工作点调整电阻，R8为中放的AGC 电阻，B3、B4、B5为中周（内置谐振电容），既是放大器的交流负载又是中频选频器，该 机的灵敏度，选择性等指标靠中频放大器保证。
B6、B7为音频变压器，起交流负载及阻抗匹配的作用。
R3为高频消振电阻，R13为V1集电极负载电阻。
四、 装配前的准备工作及元器件初步测试1、按元件清单清点零件，分类放好。
2、用万用表初步检测元器件好坏，见表1（R3为消振元件）表1-1五、 焊接装配工作中，焊接技术很重要。
收音机元件的安装，主要利用锡焊，它不但能固定零件，而且能保证可靠的电流通路，焊接质量的好坏，将直接影响收音机质量。
1、烙铁是焊接的主要工具之一，焊接收音机应选用20W-35W 电烙铁。
如果新烙铁为内热式的，使用前应用锉刀把烙铁头两边修改成如图3-3所示形状。
并将烙铁头部倒角磨光，以防焊接时毛刺将印刷电路板焊盘损坏。
如采用长寿命烙铁头如图3-4则无须加工。
烙铁头上沾附一层光亮的锡，烙铁就可类别 电阻R 电容C 三极管 hfe 中周输入变压器 （兰色）输出变压器 （红色）测量内容二极管电阻值电容绝缘电阻晶体管放大倍数 9018H （97-146）9014C （200-600）、9013H （144-202）正、反向电阻红 2Ω 黄 4Ω0.3Ω 0.4Ω 1.8Ω3.8Ω0.4Ω 白 4Ω 0.3Ω 2Ω4.5Ω1Ω黑 初次级间为无穷 90Ω 220Ω90Ω 1.5Ω 1.5Ω1.8Ω自耦变压器 无 初 次 级万用表量程×10、×100、×1K ×10K hfe ×1K×1 ×1×1普通烙铁头图3-3 图3-4 2、烙铁温度和焊接时间要适当焊接时应让烙铁头加热到温度高于焊锡熔点，并掌握正确的焊接时间。
一般不超过3秒钟。
时间过长会使印刷电路板铜箔跷起，损坏电路板及电子元器件。
3、焊接方法一般采用直径1.2-1.5mm 的焊锡丝。
焊接时左手拿锡丝，右后拿烙铁。
在烙铁接触焊点的同时送上焊锡，焊锡的量要适量。
太多易引起搭焊短路，太少元件又不牢固。
如图3-5。
图3-5 图3-6焊接时不可将烙铁头在焊点上来回移动或用力下压，要想焊得好焊得快，应加大烙铁和焊点的接触面。
增大传热面积焊接就快。
特别需要注意的是温度过低烙铁与焊接点接触时间太短，热量供应不足，焊点锡面不光滑，结晶粗脆，象豆腐渣一样，那就不牢固，形成虚焊和假焊。
反之焊锡易流散，使焊点锡量不足，也容易不牢，还可能烫坏电子元件及印刷电路板。
