70系列锤片粉碎机说明书

锤片式粉碎机设计摘要饲料的粉碎在生产过程中是非常重要的一个程序。

本次设计的锤片式粉碎机就是当前粉碎机中最为广泛的一种，它的原理是利用高速旋转的锤片来击碎饲料，低速的物料在首次与高速的锤片发生剧烈的撞击后，被撞击拉入加速区，在此颗粒速度能在很短的时间内被提高到接近锤片的末端线速度，并随着锤片一起作圆周运动，而在全速区逐渐形成物料环流层，同时物料也得到进一步的粉碎。

它不但有通用性广、效率高、粉碎质量好的优点，而且还有操作维修方便、动力消耗低等优点。

本次的设计对粉碎机的每个零件都做了很详细地计算，比如锤片的安装、主轴的计算及筛片的选择和计算。

力求设计的粉碎机有便于拆卸、操作简便、度产量高等优点。

我想对今后的先进锤片式粉碎机的设计以及推广、进一步理论研究起到了一定的作用。

关键词：粉碎、饲料、锤片式粉碎机Hammer type crusher designABSTRACT：The shattering of the feed in the process of production is very important for a program. The design of hammer type crusher is one of the most widely in current pulverization and its principle is to use the high speed rotating hammer to break feed, the low speed of materials for the first time in high-speed hammer of the intense collision occurs after being hit into acceleration area, the particle velocity can be improve in a very short period of time to close to the end of the hammer of linear velocity, and makes circular movement, together with the hammer and area gradually formed material circulation layer at full speed, also further crushing material. It not only has wide generality, good quality, high efficiency, advantages, and convenient operation and maintenance, and low power consumption.Key words: grinding, feed, hammer mill目录前言 (5)第 1 章绪论 (6)1.1粉碎的概述 (6)1.2粉碎的目的 (6)1.3粉碎的方法 (6)1.4对饲料粉碎机的要求 (7)1.5对饲料粉碎机工作性能的评价 (7)1.6粉碎机的类型 (8)第 2 章设计原理 (9)2.1粉碎机理 (9)2.2设计原理 (9)第 3 章锤片式粉碎机的设计计算 (10)3.1主要技术参数的确定 (11)3.1.1锤片末端线速度 V (11)3.1.2转子工作直径和粉碎室宽度 (11)3.1.3转子工作直径D (11)3.1.4粉碎室宽度 B (12)3.1.5转子转速 n 的确定 (12)3.1.6生产率 Q 的确定 (12)3.1.7配套功率 N (13)3.2电动机的选择 (13)3.3锤片的安装 (14)3.3.1锤片的形状及结构尺寸 (14)3.3.2锤片的材料 (15)3.3.3锤片的安装排列 (15)3.4筛片的设计 (16)3.5主轴的设计 (18)3.5.1选择轴的材料 (18)word 格式文档3.5.2轴的转速 (18)3.5.3轴的输入功率 (18)3.5.4轴转矩 (18)3.5.5轴直径的确定 (19)3.5.6轴的设计原则 (19)第 4 章主要零件校核 (19)4.1轴的结构设计 (20)4.2轴的受力图 (20)第 5 章粉碎机的安装与维护 (22)5.1粉碎机的安装要求 (23)5.2粉碎机的维修保养 (23)5.3粉碎机常见故障的原因与排除方法 (23)结论 (25)谢辞 (26)参考文献 (27)附录 (28)前言目前，我国还是一个农业国，农作物秸秆也是相当的多，过去人们多秸秆的利用还没有引起足够的重视，要么就地焚烧，要么就是丢掉任其发展。

锤片式饲料粉碎机操作规程锤片式饲料粉碎机是一种常见的饲料加工设备，其主要浸贵在于将颗粒状或块状的饲料压碎成粉状，以提高饲料的利用率。

为了确保操作安全、有效使用饲料粉碎机，以下是锤片式饲料粉碎机的操作规程。

一、操作前的准备1. 检查饲料粉碎机的各个部位是否有异物，如若有应及时清理干净。

2. 检查饲料粉碎机的电源，接地是否良好，电机是否正常。

3. 检查锤片是否磨损严重或松动，如若有必须及时进行更换或紧固。

4. 检查粉碎机的传动装置以及联接部件是否紧固、灵活正常，润滑油是否充足。

二、操作规程1. 将饲料均匀地投入粉碎机的粉碎室中，不可一次性投入太多，以免堵塞或者过载现象发生。

2. 开机前，要确定电源是否已接通，联接部件是否紧固，润滑油是否充足。

3. 启动饲料粉碎机，空转3-5分钟，检查是否正常运转，有无异常声音或异味，是否产生异常振动。

4. 确认碎粒度要求，逐渐调低饲料粉碎机的进料门，使之与饲料的需求相匹配。

5. 在正常运转的情况下，按照操作要求逐渐加大饲料的投入量，但仍需注意过大的投入量可能会导致饲料不充分破碎。

6. 在操作过程中，应时刻关注饲料粉碎机的运转状态，如发现异常情况，应立即停机排除故障。

7. 若需要停机清理粉碎室或更换锤片时，首先应断开电源，休机后再进行操作，以免发生事故。

8. 每次操作结束后，应对粉碎室进行清理，清除粉尘及残留物，以保持饲料粉碎机的清洁卫生。

三、操作注意事项1. 在操作过程中，严禁将手、脚或其他物体伸入粉碎室内。

2. 在操作时，必须戴好劳动防护用品，如工作帽、工作服、防护眼镜，避免饲料粉尘和异物对身体的伤害。

3. 在操作台上不能放置杂物或其他物品，避免其坠落造成人身伤害或设备损坏。

4. 在操作过程中，如发现饲料粉碎机有异常运转的情况，应及时停机检查，不得强行继续操作。

5. 饲料粉碎机使用一段时间后，应及时对其润滑部位进行加油、维护保养，以延长使用寿命。

6. 饲料粉碎机的定期检修和保养工作由专业技术人员负责，普通操作人员不得私自进行维修。

锤片式粉碎机设计摘要饲料的粉碎在生产过程中是非常重要的一个程序。

本次设计的锤片式粉碎机就是当前粉碎机中最为广泛的一种，它的原理是利用高速旋转的锤片来击碎饲料，低速的物料在首次与高速的锤片发生剧烈的撞击后，被撞击拉入加速区，在此颗粒速度能在很短的时间内被提高到接近锤片的末端线速度，并随着锤片一起作圆周运动，而在全速区逐渐形成物料环流层，同时物料也得到进一步的粉碎。

它不但有通用性广、效率高、粉碎质量好的优点，而且还有操作维修方便、动力消耗低等优点。

本次的设计对粉碎机的每个零件都做了很详细地计算，比如锤片的安装、主轴的计算及筛片的选择和计算。

力求设计的粉碎机有便于拆卸、操作简便、度产量高等优点。

我想对今后的先进锤片式粉碎机的设计以及推广、进一步理论研究起到了一定的作用。

关键词：粉碎、饲料、锤片式粉碎机Hammer type crusher designABSTRACT：The shattering of the feed in the process of production is very important for a program. The design of hammer type crusher is one of the most widely in current pulverization and its principle is to use the high speed rotating hammer to break feed, the low speed of materials for the first time in high-speed hammer of the intense collision occurs after being hit into acceleration area, the particle velocity can be improve in a very short period of time to close to the end of the hammer of linear velocity, and makes circular movement, together with the hammer and area gradually formed material circulation layer at full speed, also further crushing material. It not only has wide generality, good quality, high efficiency, advantages, and convenient operation and maintenance, and low power consumption.Key words: grinding, feed, hammer mill目录前言 (5)第1章绪论 (6)1.1 粉碎的概述 (6)1.2 粉碎的目的 (6)1.3 粉碎的方法 (6)1.4 对饲料粉碎机的要求 (7)1.5 对饲料粉碎机工作性能的评价 (7)1.6 粉碎机的类型 (8)第2章设计原理 (9)2.1 粉碎机理 (9)2.2 设计原理 (9)第3章锤片式粉碎机的设计计算 (11)3.1 主要技术参数的确定 (11)3.1.1 锤片末端线速度V (11)3.1.2 转子工作直径和粉碎室宽度 (11)3.1.3 转子工作直径D (11)3.1.4 粉碎室宽度B (12)3.1.5 转子转速n的确定 (12)3.1.6 生产率Q的确定 (13)3.1.7 配套功率N (13)3.2 电动机的选择 (13)3.3 锤片的安装 (14)3.3.1 锤片的形状及结构尺寸 (14)3.3.2 锤片的材料 (15)3.3.3 锤片的安装排列 (15)3.4 筛片的设计 (16)3.5 主轴的设计 (18)3.5.1 选择轴的材料 (18)3.5.2 轴的转速 (18)3.5.3 轴的输入功率 (18)3.5.4 轴转矩 (19)3.5.5 轴直径的确定 (19)3.5.6 轴的设计原则 (19)第4章主要零件校核 (20)4.1 轴的结构设计 (20)4.2 轴的受力图 (20)第5章粉碎机的安装与维护 (23)5.1 粉碎机的安装要求 (23)5.2 粉碎机的维修保养 (23)5.3 粉碎机常见故障的原因与排除方法 (23)结论 (25)谢辞 (26)参考文献 (27)附录 (28)前言目前，我国还是一个农业国，农作物秸秆也是相当的多，过去人们多秸秆的利用还没有引起足够的重视，要么就地焚烧，要么就是丢掉任其发展。

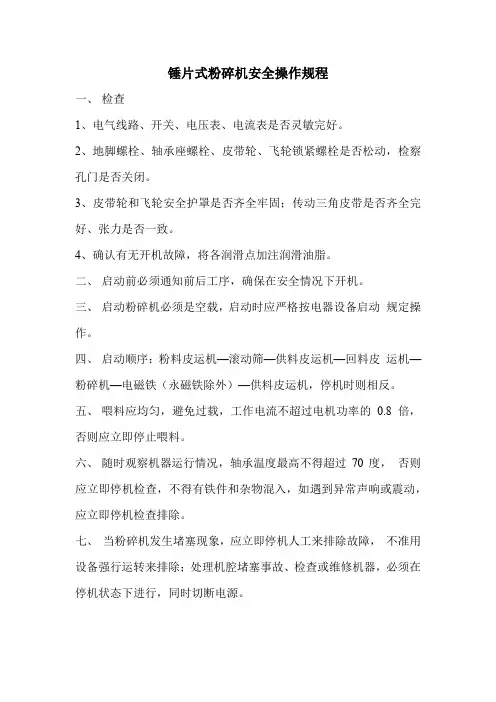

锤片式粉碎机操作规程
《锤片式粉碎机操作规程》
一、安全操作规程
1. 操作前需穿戴好防护装备，包括安全帽、护目镜、耳塞、手套等。

2. 在操作过程中严禁穿宽松衣物和长发，以免卷入机器中造成危险。

3. 在清理和维护机器时，需先切断电源并等待机器停止运转后再进行操作。

4. 保持工作场所整洁，避免危险品或杂物堆积，确保操作安全。

二、操作流程
1. 打开主电源开关，检查各个部件是否正常运转。

2. 把要粉碎的物料均匀地放入进料口，并调整合适的进料速度。

3. 观察粉碎效果，如有异常情况及时停机检查。

4. 粉碎完成后，关闭电源，清理残余物料和维护机器。

三、维护保养
1. 定期检查锤片的磨损情况，并及时更换磨损严重的锤片。

2. 注意润滑各个部件，保持机器运转顺畅。

3. 定期清理积灰和杂物，避免造成机器故障。

四、注意事项
1. 严禁操作人员未经培训直接操作机器。

2. 不得随意更改机器的参数和结构。

3. 在异常情况下，需及时关闭电源并通知维修人员。

五、遵守环保规定
1. 严格遵守环保法规，确保粉碎过程不产生污染。

2. 对产生的废料按照规定进行处理，做到资源化利用。

通过严格遵守《锤片式粉碎机操作规程》，可以确保机器的正常运转和人员的安全，同时也能保护环境，做到安全生产。

粉碎机的使用说明书一、安全操作要点1．粉碎机必须固定安装，而粉碎机皮带轮与动力机皮带轮的轴线应平行，两传动皮带轮槽必须在同一条直线上，否则，不但加速机件的损坏，而且容易掉皮带。

2．如果需要改制皮带轮，必须经过计算而满足粉碎机主轴转速的需要。

不可随意提高主轴转速，当超过转速额定值15％时，将引起机器剧烈震动。

3．要事先对原料进行认真的清理，必要时过筛或挑选，防止铁件、石块等进入机内。

4．每次使用之前，都要打开粉碎机盖，检查机内各部位有无损坏，特别是转子上的开口销是否完好，连接是否松动。

当确认完好无损后，再关牢机盖，拧进机门上的手轮。

用手拖动皮带，检查运动部分是否灵活，有无异响和卡碰等现象。

5．机器启动后，需空转2-3min，待运转正常以后才逐渐加料。

6．操作者应扎紧袖口，配戴口罩，严禁戴手套作业；送料时应站在粉碎机侧面，以防反弹杂物击伤面部；粉碎长茎杆作物时，手不可捏紧，以防手被作物反拉而击伤。

7．入料应遵循“均匀下料，少量快加”的原则，即由少到多，直至负荷正常，并保持连续和均匀，防止“塞车”。

8．如果入料口出现卡堵现象，不得用木棒和铁棒捅，防止棍棒带入机内或者弹出伤人，更不允许把手伸进入料口拨料，可以用较硬的茎杆将原料推入粉碎室中。

9．密切注意运转情况，若发现振动、异响、堵塞或向外喷料，应立即停机检查排除，严禁未停机即用木棍或手强行喂入或拉出物料，以免击伤手臂或打坏机器。

10．严禁在粉碎机运转时打开机门；皮带传动应设置防护装置；禁止长时间超负荷作业；各种工具不得随意放在粉碎机上和物料上，以免掉入机器内；工作场所禁止吸烟，注意防水和防潮。

11．自制集粉袋宜采用透气性好的布料，长度不短于1.5m。

如果集粉袋不透气或过短，有可能造成进料口反喷。

12．停机前应先停止送料，待机内物料排净后再停机，作业结束后应及时除尘润滑。

二、调整要点1．在盛料斗下部有一块闸板或挡板，通过调整闸板或挡板的开度可以控制喂入量。

天地 TDSF70 系列锤片式粉碎机使用说明书使用本机之前，请先仔细阅读本说明书，并妥善保存以备参考之用。

本粉碎机系列产品生产许可证号：XK06-013-00520广州天地实业有限公司GUANG ZHOU TINDER INDUSTRY CO.,LTD.欢迎您选用广州天地实业有限公司研发的TDSF70系列锤片式粉碎机。

本机广泛用于饲料、粮食、食品、化工、医药、农药等行业中颗粒状物料的粉碎。

为确保正确使用，使用前请务必认真阅读本使用说明书，熟悉本机的安全事项和各项性能，以及安装和操作要求，便于您能熟练使用本机器。

重要说明文件本使用说明书是专为贵公司负责操作和管理广州天地公司设备的工作人员编写的。

因此请务必将这些文件传达给这些人员。

本使用说明书的内容及产品规格如有更改，恕不另行通知。

广州天地实业有限公司保留对包含在本使用说明书中的产品规格和内容做出更改的权利。

收货检查机器一运到，就应立即进行外观检查，如确认有运输损伤，则可根据供货合同采取必要的索赔步骤。

修理费用应由有关的风险承担者支付。

存放和安装那些不可能立即在预定地点安装的机器设备须以原包装形式存放在避风雨和免受其它外部侵害的地方。

贮存期间发生的损失只能按合同约定的原则处理。

广州天地实业有限公司的机器和机器零件只允许由受过专门训练的技术人员按照随机提供的各种安装规范进行安装。

结构形式如果所提供的文件资料中介绍了多种结构形式，则只有供货合同中规定的那种结构形式的有关资料是有效的。

交货前，我们保留改进的权利。

开机与调试开机和调试工作只能由经过培训的专门人员来进行。

首次开机之前，操作人员必须熟悉本说明书中关于所购机型的所有说明和操作规程。

首次开机前请务必按规定加注润滑油，如加注变速器油等。

事故防范必须仔细阅读和严格遵守本说明书中有关事故防范的规定。

我们力求按最新的国家安全标准制造机器设备。

用户须在我们的制造工作开始前将当地的安全规定告诉我们。

为此而发生的额外费用须由用户自己承担。

粉碎机操作规程01 操作规程要求01.1运行前的准备01.1.1设备作业环境的要求；01、避开高温的地方，选择40度以下的通风良好的地方.02、避开湿气高的地方，因为湿气易造成电气故障和腐蚀机器.03、避开灰尘多的地方.01.1.2对设备状态的规定；0要求设备运行良好，运行过程中零配件齐全，设备运行前，运行中是应清洁，紧固。

01.1.3对人员状况及劳保穿戴的要求；0上岗前员工劳保穿戴齐全，经过设备操作培训后具备本岗位操作能力的员工方可上岗。

01.1.4设备交接班的规定；01、现场设备运行及工艺要求情况。

（该工段在用或停用设备做到完好、完整交接。

缺件或设备运转不正常由交班人员负责，若接班不仔细，一切责任由当班人员负责。

）02、现场及所有设备卫生状况。

（现场卫生清洁，与生产有关用品要摆放整齐，无关用品清理出生产现场。

在用或停用设备上无灰尘、地面无积水、油污，周围无其它杂物摆放。

设备标识牌完好且字迹清楚）3、设备点检、运转记录填写情况。

（填写规范整齐干净，记录本完整、完好）04、其它注意事项交接。

（清楚明白）01.1.5设备启动前检查准备的要求。

01、粉碎的物料应干燥，并清除铁块等硬性杂质，以防筛孔堵塞损坏机器，避免事故发生。

02、启动设备前点试设备启动运转是否正常，有无异常声音。

04、启动前，先用手转动皮带轮，检查运动部件是否良好，如有不灵活，应调整妥当。

检查电器安全系统是否齐全正常，过滤袋是否滤气畅通。

01.2生产过程操作01.2.101、设备开启前先空车运转，开车顺序必须是先开风机，后开粉碎机，即听机器运转声音，如运转正常，先投入20公斤石灰石粉过一下粉碎筛片及滤袋然后再进行投料。

02、操作人员在投料时应站在风机的一侧，喂料时应尽量均匀，经常注意机器运转的声音，有异常时应立即停止投料，待故障排除后，在进行投料。

03、机器在正常运转的情况下，需要停机时，则应在停机前停止喂料，让空机运转5-10分钟，再加入20公斤石灰石粉，待机器内的物料粉碎完全后，从旋风除尘器放净物料后才能停车。

引言饲料原料的粉碎是饲料加工中非常重要的一个环节,通过粉碎可增大单位质量原料颗粒的大总表面积,增加饲料养分在动物消化液中的溶解度,提高动物的消化率;同时,粉碎原料粒度的小对后续工序的难易程度和成品质量都有着非常重要的影响;而且,粉碎粒度的大小直接影响着生产成本,在生产粉状配合饲料时,粉碎工序的电耗约为总电耗的50%～70%。

粉碎粒度越小,越有利于动物消化吸收,也越有利于制粒,但同时电耗会相应增加,反之亦然。

我国每年粉碎加工总量达2亿多吨。

饲料粉碎机作为饲料工业的主要装备,对饲料质量、饲料报酬、饲料加工成本的形成是一个重要因素。

所以,恰当地掌握粉碎技术、选用适当的粉碎机型是饲料生产不可忽视的问题。

“第一章概述粉碎机械是应用机械力对固体物料进行粉碎作业,使之变为小块、细粒或粉末的机械。

粉碎机械是破碎机械和粉磨机械的总称。

两者通常按排料粒度的大小作大致的区分：排料中粒度大于3毫米的含量占总排料量50%以上者称为破碎机械；小于3毫米的含量占总排料量50%以上者则称为粉磨机械。

有时也将粉磨机械称为粉碎机械，这是粉碎机械的狭义含意。

本课题设计的是为一种小型的，经济型的粉碎机——9FZ-37型锤片粉碎机设计。

该机结构简单，使用方便，主要运用于粮食加工行业和食品加工行业，比较适合小型作业的用户。

1.1饲料粉碎机的主要种类根根据原料粉碎后的粒径不通，可以分为普通粉碎机，微粉碎机，超微粉碎机。

普通粉碎机加工的产品粒度比较大，一般可以通过6到60目的筛孔。

微粉碎机所的产品的粒度比较细，一般通过80到170目的筛孔。

超微粉碎机所得产品的粒度很细，一般可通过200到325目的筛孔。

常用的普通粉碎机主要有锤片式和爪齿式两种。

常用的微粉碎机有涡轮式和立式无筛式两种，常见的超微粉碎机有卧式超微粉碎机和超音速喷射式粉碎机还有立式环形喷射式粉碎机。

1.2 锤片式粉碎机特点锤片式粉碎机基本构造包括圆筒筛板、锤片转子、锤片和固定在锤片转子周围的冲击齿板。

TINDERTDSF70系列锤片粉碎机使用说明书广州天地实业有限公司GUANGZHOU TINDER INDUSTRY CO., LTD欢迎您选用本公司产品,为确保正确使用,请详细阅读本使用说明书,疑问之处,请向营销部查询.立足天地！共创未来！广州天地实业有限公司GUANGZHOU TINDER INDUSTRY CO.,LTD目录一、安全操作注意事项二、概述1．适用范围2．性能特点三、主要技术参数四、工作原理及结构1．工作原理2．结构形式五、安装调试六、使用中的安全及安全防护、安全标志及说明七、操作步骤1．开机程序2．停机程序八、检修及保养九、常见故障及排除方法十、运输与保管十一、易损零部件清单十二、附件1．装箱单2．合格证一、安全操作注意事项粉碎机属于高速旋转设备，具有一定的危险性，操作者应该要掌握以下几点，切实做到安全生产。

1．打开操作门前必须切断电源，并在总开关处挂上“请勿合闸”牌，确保人身安全。

2．操作者应先了解机器结构，熟悉机器性能和安全操作方法。

3．开车前应做常规检查，即检查紧固件，安全防护及设备润滑情况等。

4．检查转子转动是否灵活，不得有卡、碰、磨擦等现象。

5．打开操作门前转子必须是停止转动状态，并且必须打下现场控制开关后才可打开操作门。

6．在保证人机安全的情况下，方可启动开车，空运转2-3分钟后才能进料，进料前抽风系统必须处于正常工作状态。

7．正常情况下轴承温升应在40℃以下，如轴承温升过高(打开下部观察盖，用手触摸轴承座)，应立即停车检修。

8．粉碎机运转中如出现强烈震动，应立即停车检查，消除故障后方可继续开车工作。

9．严禁用任何方法强行阻止转子的转动。

10．当电机过载而使起动器断路时，切勿更换较大起动器，而应尽量避免电机过载。

11．物料进入粉碎机前，必须将其中的金属杂质清除，以免粉碎时产生火花。

12．定期检修及润滑，以便及时发现问题，及时修理。

二、概述1．适用范围TDSF70系列锤片粉碎机可粉碎各种干燥颗粒状饲料原料，如玉米、高粱、麦类、豆类，破碎后的饼类及其它混合鱼料，并为纤维质原料、水份油性大的原料及细粉碎进行了特别设计，是配合饲料厂生产低档鱼料替代超微粉碎机不可缺少的设备。
