超微粉碎机说明书

一、适用范围及性能特点1、适用范围SWFL系列立式超微粉碎机主要用于饲料厂，粉碎各种粗碎物料如玉米、高梁、米麦类、豆粕、鱼虾等，以达到所需标准的超细粒度物料，特别适用于对虾、甲鱼、鳗鱼和幼小动物饲料的微粉碎或超微粉碎。

2、性能特点（1）该机工作效率高，能耗低，产量大，振动小；（2）粒度均匀可调，风力分选、运送，物料温升低；（3）结构紧凑，布局合理；无筛式结构，粉碎、分级一次完成，喂料处设有破拱装置；（4）工作安全可靠，维修方便，锤刀更换快捷；（5）配备专用消声器（用户选购），可大幅度降低噪音。

3、工作条件（1）该机必须安装在地面，环境温度-5℃～40℃；（2）工作电压稳定，偏差不大于±5%；（3）需粉碎的物料直径不大于1毫米，含水量不大于12%；（4）配套的设备应匹配。

二、主要技术参数和性能指标主要技术参数和性能指标见表1。

注：表1中产量测试原料为水分小于8%、容重不小于0.55t/m3的白鱼粉，成品粒度为90%过80目。

表1三、主要结构和工作原理1、主要结构SWFL系列立式超微粉碎机主要由机架、粉碎系统、分级系统、喂料系统以及粉碎主机传动和分级电机传动等部分组成（见图一）。

（1）机架：具有良好的刚性和稳定性，起到联接和支承整个机体的作用。

（2）粉碎系统：由主轴、粉碎盘、齿圈及粉碎室等构成，是超微粉碎机的主要运动和工作部件，粉碎盘转速较高，须进行动平衡检验。

（3）分级系统：由分级轮轴、分级轮、凸形罩及出料室等组成，起到分选、运送物料的作用，从而控制物料粒度。

（4）喂料系统：由喂料螺旋、破拱装置、传动系统、支架等组成。

起到防止物料结拱，给粉碎室均匀喂料，并清除物料中杂质的作用。

2、工作原理通过喂料系统进入粉碎室需粉碎的物料（小于1mm），经装在高速旋转的粉碎盘上锤刀的撞击而粉碎，又被以极高的速度旋飞到周围的齿圈上，因锤刀与齿圈间的间隙很小，锤刀与齿圈间的气流因齿形的变化而发生瞬时变化，物料在此间隙中受到交变应力的作用进一步粉碎。

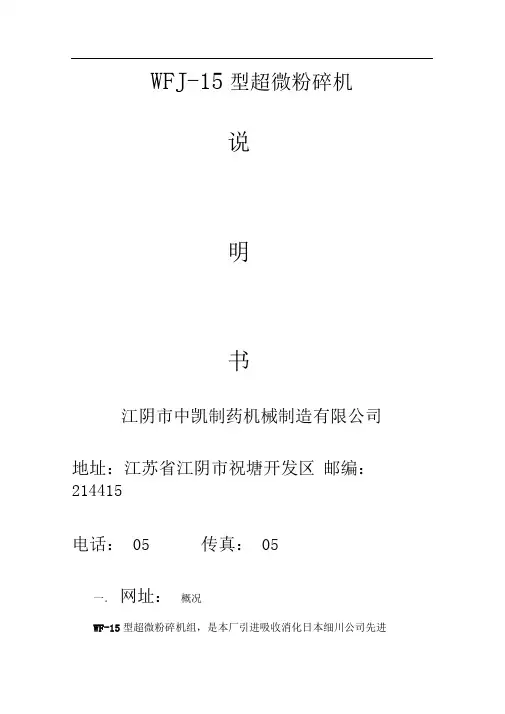

WFJ-15型超微粉碎机说明书江阴市中凯制药机械制造有限公司地址：江苏省江阴市祝塘开发区邮编：214415电话：05 传真：05一．网址：概况WF-15型超微粉碎机组，是本厂引进吸收消化日本细川公司先进产品的优点，更具我国国情设计研制的，该机具有技术性能稳定，噪音低，耗电省，效率高，外观美，使用灵活，占地面积小，适用范围广等特点。

本机对于粉碎干燥非纤维性物料及矿物质，具有较理想效果。

于国内机型相比，制品适度低粒度均匀，特别适用于食糖，塑料粉末，中药材等热敏性材料的粉碎。

本机组有主机，辅机，集管道，电控装置为一组。

辅机内有旋风除尘器与滤袋除尘器合二为一，也可按用户的要求分开制造使用，主机内装有离心分级装置，除可完成粉碎外，还具有分级功能风选式离心剪切，无筛无网，粉状颗粒可任意调节，物料粉碎后，采用负压输送至排料阀出口，达到制品要求，该机组是制药，食品，化工工业粉碎物料的好机械。

一．外型尺寸图：见图一所示。

主要性能及技术参数：二．性能指标：进料颗粒：小于6 毫米制品湿度：小于65 摄氏度制品粒度：80-500 目（可调）生产能力：5-200kg/h （按不同物料及不同程度）技术参数：主要功率：分级功率:分级转速：130-2140转/分（可调）风机功率：主机转速：5200 转/分出料功率：外形尺寸见图一所示进料功率：总重量：1300kg四．主机主要结构及工作原理1.成套设备的工艺流程见图三所示2.粉碎主机的主要结构与工作原理：有机架无级调速电机，主电机进料斗，粉碎室组成。

粉碎室内装有分级装置，衬圈，粉碎刀等主要工作部件，轴承密封为迷宫式，其结构如图三所示。

3. 工作原理：物料由进料斗堆放，螺旋输送器把物料推进粉碎室因负压的作用，进入粉碎室的物料受到粉碎刀的高速冲击和剪切，被高速运转的刀具在100 米/ 秒的线速度下瞬间就达到粉碎效果，同时也受到气流产生的高频振动，经粉碎的分体，受到向上气流的作用，进入分级轮，由于分级轮的旋转，产生了分体A,同时受到空气动力E的离心力F的作用，如图所示它们的大小分别为：E=3n .F=n /6d3-- 粉体密度克/ 立方厘米U 式中的-- 气流经向速度厘米/秒VQ --- 气流切向速度厘米/秒P 气流密度克/立方厘米N -- 气流粘度泊F -- 粉体至向转中心半径厘米D -- 粉体粒径厘米EF -- 力达因当E<F 时，分体大于分级粒径，被甩到锥套，返回粉碎室，继续粉碎，合格的物料受气动作用送入集料管至辅机后排出。

目的：建立JYNU75-75超微粉碎机使用、维护、保养标准操作规程。

范围：JYNU75-75超微粉碎机。

责任：设备员、操作工、车间主任、维修工、设备部主任、QA监控员。

内容：1 操作准备：1.1 检查是否有设备“完好”证。

1.2 打开分级总成，应仔细检查粉碎室内是否有金属物品和杂物。

1.3 检查加料斗和螺旋喂料器内是否有异物。

1.4 必须检查各部件连接处螺栓是否紧固、可靠。

1.5 仔细检查三角带、链条张紧力是否适中，护照是否装好。

1.6 用手转动各传动部位，是否有不正常现象，然后点动各电机，看运转方向是否正确。

a.粉碎盘旋转方向：俯视逆时针方向；b.螺旋输送机旋转方向：左旋方向；c.分级叶轮旋转方向：与粉碎盘反向。

1.7 空载运转10-20分钟，操作人员需检查电流、温度、振动情况，如无异常方可正常投料生产。

2 操作程序：2.1 开机顺序2.1.1 启动脉冲除尘器关风机，指示灯亮；2.1.2 启动沙克龙关风机，指示灯亮；2.1.3 启动高压风机，指示灯亮；2.1.4 启动分级机，指示灯亮，将分级机调制需要的转速并确认顺时针正常运转；2.1.5 启动主电机，指示灯亮，确认主电机逆时针运转，电流稳定；2.1.6 启动喂料电机，先打开插板将螺旋输送机电机转速调制最低值，根据主机电流慢慢增加螺旋输送电机转速，使主机在最佳负荷下工作。

2.2 粉碎粒度的调整粒度调整可根据分级叶轮的转速的变化和引风量的变化进行调解。

分级叶轮转速越高，分级粒度越细，反之则越粗。

另外，可根据调节风机的风量，成品粒度也发生了变化，风量大，则成品粒度大，风量小，则成品粒度小。

改变成品的粒度，喂料量也应随之变动。

提高分级叶轮的转速或减小风量，则成品粒度变小，从而导致机内的粉碎物滞留量增加。

反之，则减小。

在生产过程中，一定要一边确认粉碎电机的电流值不超载，保证物料细度，一边调节喂料量。

总之，在操作使用过程中，要根据实际生产情况，灵活掌握，使设备运行处于最佳技术经济状态。

恒润超微粉碎机操作说明及产量、细度调整方法一：操作说明1开机顺序----先开辅助设备（高压分机，高方筛，脉冲除尘器，关风器，绞龙，刮板和提升机）。

2再开主机配套设备（分级轮，主机，喂料器）。

备注：在开启喂料器之前，首先要设定好分级轮的频率。

目的在于避免料头料过粗或过细。

二：细度调整方法1在正常工作状态下，影响细度的因素有风量、分级轮的转速和喂料量及易损件的磨损程度。

2细度过粗时：如果分量是最大时，先降低喂料量，再调高分级轮的频率；如果还达不到要求就关小风量（高压风管上的蝶阀）。

如此反复调整，找到及达到细度要求又是最佳产量的控制点。

3细度过细时：首先增加风量，如风量是最大就减低分级轮的频率待电流下降后增大喂料量。

如此反复调整，找到及达到细度要求又是最佳产量的控制点。

4如生产低档饲料，对细度要求不高，只追求产量时，则把风量开到最大，降低分级轮的频率及增大喂料量。

三：影响产量和细度的易损件及名称。

1锤头：物料进入粉碎室后，主要靠锤头的击打使物料变细。

锤头磨损严重会造成产量和细度下降、磨损不均匀还会造成震动加大，影响主机轴承的使用寿命。

2齿圈: 物料经过锤头击打后会反弹到齿圈上，形成二次击打，如此反复才会达到粉碎要求。

齿圈磨损会极大影响产量和细度。

3耐磨板: 耐磨板是最易磨损的物件，耐磨板是保护主动盘的重要物件，耐磨板过度磨损会造成震动加大，影响主机轴承的使用寿命。

磨穿后会直接磨损主动盘，造成配件成本增加及设备处于危险状态运行。

4分流罩：分流罩磨损后会改变粉碎室内气流的流向，造成物料粉碎细度达不到要求。

5主动盘：主动盘磨损（及时更换耐磨板会有效保护主动盘）后会造成震动，影响主机轴承的使用寿命。

湛江市恒润机械有限公司售后服务部。

超微粉碎机设计说明书一、项目概述超微粉碎机是一种高效的粉碎设备，能够将各种材料粉碎成微米级别甚至更小的颗粒。

本设计说明书旨在介绍超微粉碎机的设计原理、结构特点和使用方法等方面的内容。

二、设计原理超微粉碎机采用高速旋转的刀片和定子之间的剪切力来实现材料的粉碎。

材料经过进料口进入设备内部，被刀片和定子夹持并剪切，最终形成微米级别甚至更小的颗粒。

三、结构特点1. 设备外观：超微粉碎机采用不锈钢外壳，具有美观、耐腐蚀等特点。

2. 进料系统：设备配有自动进料系统，可根据需要控制进料量。

3. 粉碎系统：设备采用高速旋转的刀片和定子进行剪切，具有高效、均匀等特点。

4. 出料系统：设备出口配有筛网，可根据需要选择不同规格筛网来控制颗粒大小。

四、主要部件介绍1. 刀片：由优质合金钢制成，具有高硬度、耐磨损等特点。

2. 定子：采用不锈钢制成，具有耐腐蚀、抗氧化等特点。

3. 电机：采用高性能电机，具有低噪音、高效率等特点。

4. 控制系统：设备配有智能控制系统，可实现自动化控制和远程监控等功能。

五、使用方法1. 设备安装：将超微粉碎机放置在平稳的地面上，并连接好电源和进料管道等部件。

2. 设备操作：启动设备后，根据需要调节进料量和筛网规格等参数，并保持设备运转平稳。

3. 设备维护：定期对设备进行清洁和维护，保持设备的正常运转状态。

六、注意事项1. 在使用设备前，请先阅读本说明书并按照要求正确操作；2. 禁止将易燃、易爆物质等材料投入设备内部；3. 在清洁和维护设备时，请先切断电源并按照要求正确操作。

七、总结超微粉碎机是一种高效的粉碎设备，具有高效、均匀等特点。

本设计说明书介绍了超微粉碎机的设计原理、结构特点和使用方法等方面的内容，希望能够对用户使用设备时提供一定的参考。

操作之前请您阅读说明书！如有任何疑问，问题，请联系我们或联系售后电话，谢谢！新的机器测试组装好后，您收到的第一次使用的时候先用食醋医用酒精擦拭一下消毒，用大米加茶叶打30-50秒，清洁下机舱，打完倒掉。

工作原理：打粉机是将各种粮食、中药材等食物打磨成70~300目的均匀粉末的一种机器！当物料进入粉碎舱，在刀头、刀片不断打击和作用下，迅速击破碎成细粉！如何清理机舱：您可以先用毛刷清理干净后，用布直接擦或用拧得很干的湿毛巾反复擦拭就可以了。

刀片在使用多次之后，可以拆下来冲洗一下（新机器刀片我们转的比较紧，需要使用多次后，才可以拆的下来）。

因为机舱是不锈钢一体拉伸，机舱内进行抛光处理的方便清理。

家里有食醋或者医用酒精可以经常消消毒。

机舱不能水洗的，怕使用不当，水进到电机里面去，烧坏电机。

油性材料的操作说明：1.放的量最好是是机舱的三分之一。

不能很满因为打粉需要空间，材料多容易粉的不均匀，打核桃（芝麻，花生）油性的，打的多了容易出油多，怕粉的不均匀，不够粉。

2.打的时间不可以很长。

一般是打30秒到50秒左右就可以了，如果不够细，可以反复打下。

可以这样打先打20秒停一下（散热一会目的是不粘粉不糊底）再开启打30秒，差不多了，不够细再打反复打一下。

因为加工时机舱内温度会很高，物料与物料直接的摩擦产生热量，打的时间太长容易糊底粘粉。

打粉之前，建议在微波炉中转一下，（或者晒干，在炒锅中翻炒几下，或是烘烤一下）；等材料完全凉后，再进行打粉，材料越干打粉效果越好。

打一般的打五谷类：打30秒至1分钟就可以了，不够粉可以重复再打一下。

打很硬的材料，时间稍微要打长一些，每次打的时间短一点（比如打30秒，停一下（目的：不糊底，让机舱内温度降一降），再接着打），打的次数多一点。

放的量和粉碎时间参考以珈宇300克机器操作举例说明（其他机型以此类推）：300克的机器：请把物料控制在机舱的2/3内（大米大概盖了刀片），大概可以:250克到300克左右东西了，这样量比较合适合理打出来的效果会比较好！因为打粉需要一定的空间，太满了，效果反而不好1.大豆有外壳，打1分钟多点。

超微粉碎机微粉机使用说明一、产品介绍：超微粉碎机，又称为微粉机，是一种粉碎分级设备，主要用于对各种脆性材料进行超细粉碎。

该设备采用优质合金刀具，具有高效、精细的粉碎效果，广泛应用于化工、冶金、食品、医药等行业。

本使用说明将详细介绍超微粉碎机的使用方法和注意事项，以保证设备的正常使用。

二、使用方法：1.将超微粉碎机放置在坚固的平台上，接通电源。

2.根据粉碎物料的特性，选择相应的刀具进行装配，并将刀具安装到转子上。

3.打开送料斗，并将待粉碎物料均匀地加入到斗口中。

5.通过调节转速控制器，选择合适的转速，以达到所需的粉碎效果。

通常来说，转速越高，粉碎效果越细。

6.在设备运行过程中，可以适时地加入润滑液，以降低设备摩擦和磨损。

7.物料粉碎完成后，关闭设备，并等待设备停止运转后，再打开安全门进行取样。

三、注意事项：1.在使用超微粉碎机前，务必仔细阅读并理解本使用说明。

4.在给料过程中，应将待粉碎物料均匀地分布于转子刀具周围，以免过大或过小的物料导致粉碎不均匀。

5.在加料的过程中，应保持盘中液压的稳定性，避免因流速过小或过大导致设备堵塞或物料飞溅。

6.在启动设备前，应先检查设备周围是否有杂物或障碍物，并确保设备不受干扰。

7.在设备运行时，应定期检查刀具的磨损情况，如有磨损应及时更换。

8.在操作过程中，应保持设备清洁，并随时清理设备内部和外部的粉尘和杂质。

9.在使用润滑液时，应选择合适的润滑剂，并按照规定的用量和方法添加。

10.在清洁设备时，应先切断电源，并使用干净的抹布或刷子清理设备，切勿使用水直接清洗设备。

签署人：签署日期：生效日期：分发部门：生产部、质量品管部超微粉碎机操作规程一.目的建立超微粉碎机操作规程，规范超微粉碎机的操作，确保安全生产和产品质量。

二.适用范围适用于超微粉碎机的操作。

三.责任粉碎工负责超微粉碎机的操作，设备班组负责超微粉碎机的维护保养。

四.正文1. 开机前准备1.1 打开分级系统，检查粉碎室内是否有金属物品和杂物，并及时清除。

1.2 检查进料斗和进料螺旋内是否有金属物和杂物，并及时清除。

1.3 检查各紧固件是否拧紧固定；传动带张紧是否适中，护罩是否装好。

1.4 检查各传动部位是否碰撞，若有则分析原因，并及时排除。

1.5 转动各传动部位，是否有不正常现场，然后点动各部位，检查运转方向是否正确：①粉碎盘旋转方向，俯视时应为顺时针方向；②喂料螺旋应为右旋方向；③分级轮旋转方向，俯视时应为顺时针方向，也可根据实际需要改为逆时针方向。

1.6 空载运转20-30分钟，观察电流、温度及振动情况：轴轴承温升应≤35℃，最高温度≤70℃（环境温度≤40℃）；机器振幅不得过大，待空转正常后方可投料生产。

1.7 设备在工作时适度打开重力除杂室的上风门；并调整下方重力盖板上配重块的位置使其在大杂过多时能够自动打开。

2. 操作步骤2.1 开机启动顺序：卸料器的关风器电机→脉冲除尘器的空气压缩机→分级叶轮电机→高压风机→主电机，主电机运转稳定后，方可启动螺旋喂料器电机；开启风机时应先关闭风网中的风门，然后再开风机，等风机正常运行后再打开风门。

2.2 停机关闭顺序：关闭待粉碎仓下闸门→螺旋喂料器电机→高压风机→分级叶轮电机→粉碎电机→关风器电机。

当关掉螺旋喂料器电机后，系统的其余部分应继续运转一段时间，再关闭其他电机。

等到风机完全停止时方可关闭粉碎电机，否则不合格的物料将会被风机吸入脉冲除尘器而混入成品。

2.3 喂料流量的平衡：先将螺旋喂料器电机转速调至最低值，根据粉碎电机的电流慢慢增加螺旋喂料器电机转速，调整至适当转速，使粉碎电机电流在额定电流范围内，使其在最佳负荷下工作。

TC系列流化床超音速气流粉碎分级机使用说明书北京国药龙立科技有限公司中国●北京地址：北京市大兴区生物工程与医药产基地天荣街11号邮编：102600总机：86-10 61253338销售专线；86-10 51922208销售服务专线；86-25 83708025传真：86-10-51922735 86-25-83325302E-mail: gylongli@ tianmu56@安装、使用产品前，请仔细阅读使用说明书 标识说明：有此标记处请特别注意！ 需要注意的在说明书中有特别提示有触电危险标志，机器中有此标识处不要随意拆碰！！目录1. 概述————————————————————————————————— 4 1.1 产品特点及执行标准——————————————————————————— 4 1.2 主要用途及适用范围——————————————————————————— 4 1.3 型号规格及代表意义——————————————————————————— 41.4 使用环境条件—————————————————————————————— 42. 技术特性—————————————————————————————-——5 2.1 主要功能———————————————————————————————— 5 2.2 选用功能———————————————————————————————— 5 2.3 主要技术参数—————————————————————————————— 62.4 系统配置图——————————————————————————————— 63. 结构特征和工作原理——————————————————————————7 3.1 结构特征————————————————————————————————73.2 工作原理————————————————————————————————74. 包装、贮运及安装———————————————————————————8 4.1 包装防护及警示说明———————————————————————————8 4.2 开箱及检查———————————————————————————————8 4.3 机器的运输———————————————————————————————84.4 安装及接线———————————————————————————————95. 使用和操作——————————————————————————————10 5.1 空载调试————————————————————————————————10 5.2 投料运行————————————————————————————————11 5.3 清洗——————————————————————————————————13 5.4 操作安全注意事项————————————————————————————135.5 电气保护电路介绍————————————————————————————146. 常见故障分析和排除—————————————————————————157. 维护保养———————————————————————————————168. 控制系统接线图————————————————————————————179. TM-10脉冲控制仪使用说明———————————————————————19今后如有变动，恕不告之1 概述1.1 产品特点及执行标准TC系列流化床超音速气流粉碎分级机是我公司在克服目前超微粉碎设备的不足、充分吸收国外先进技术的基础上，自主开发的新一代超微粉碎分级设备。

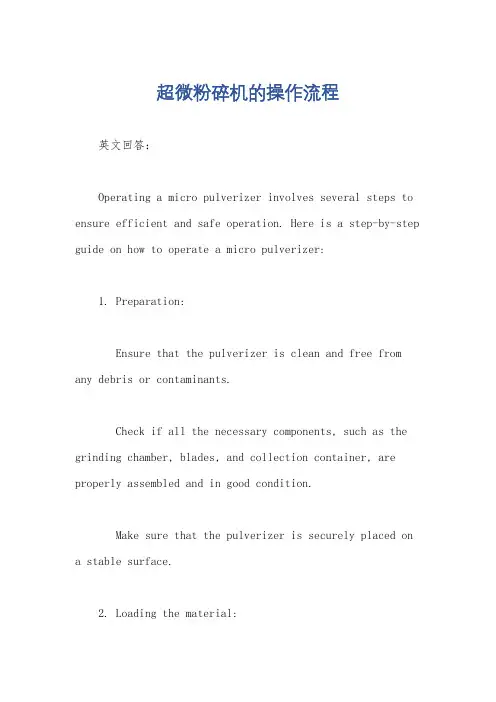

超微粉碎机的操作流程英文回答：Operating a micro pulverizer involves several steps to ensure efficient and safe operation. Here is a step-by-step guide on how to operate a micro pulverizer:1. Preparation:Ensure that the pulverizer is clean and free from any debris or contaminants.Check if all the necessary components, such as the grinding chamber, blades, and collection container, are properly assembled and in good condition.Make sure that the pulverizer is securely placed on a stable surface.2. Loading the material:Depending on the type of material to be pulverized, measure the appropriate amount and place it into the grinding chamber.Avoid overloading the chamber to prevent clogging and inefficient grinding.3. Adjusting the settings:Determine the desired fineness or particle size of the pulverized material.Use the control panel or knobs to adjust the speed and feed rate of the pulverizer accordingly.Refer to the manufacturer's instructions for specific settings and recommendations.4. Starting the pulverizer:Ensure that all safety precautions are in place,such as wearing appropriate personal protective equipment (PPE) like gloves and safety goggles.Turn on the power supply to activate the pulverizer.Gradually increase the speed and feed rate to the desired settings.5. Monitoring the operation:Observe the pulverizer while it is in operation.Check for any unusual noises, vibrations, or signs of overheating.Monitor the particle size and adjust the settings if necessary.6. Collecting the pulverized material:Once the desired particle size is achieved, stop the pulverizer.Carefully remove the collection container and transfer the pulverized material to a suitable storage or processing container.Clean the collection container and other components to prepare for the next operation.7. Shutting down the pulverizer:Turn off the power supply to the pulverizer.Allow the machine to cool down before performing any maintenance or cleaning tasks.Follow the manufacturer's instructions for proper shutdown procedures.中文回答：超微粉碎机的操作流程包括以下几个步骤，以确保高效和安全的操作。
