《建筑构造与识图》课程标准

教学大纲《建筑识图与构造》学院：系别：姓名：《建筑识图与构造》教学大纲课程名称：建筑识图与构造课内学时：60适用专业：建筑工程技术课程类型：专业核心基础课课程学分：6授课对象：高职一、课程简介本课程是一门建筑专业初学者学习建筑制图和掌握有关建筑识图和设计创作能力的一门专业性基础课程。

本课程主要介绍有关的建筑制图与识图的基本理论与知识，（包括制图基本常识和建筑房屋的构造两大部分），使学生能正确的识读常见的施工图纸，熟悉组成房屋的各部分的构造作法。

学完本课程后，应掌握基本的建筑识图能力和简单构造的建筑设计方法，为后续课程《建筑结构》、《建筑施工技术》、《建筑工程定额与预算》和《平法识图与钢筋算量》的学习打下坚实的基础，为后续课程奠定必要的专业基础知识。

二、课程目标该课程具有较强的综合性及应用性，主要是培养学生的空间想象能力和思维能力，培养学生对房屋建筑构造的认知能力以及绘图和读图的能力，其内容及影响贯穿在整个专业课程的学习中以及工作实践中，作用重大，价值影响深远。

鉴于建筑技术专业的培养目标要求，本课程以民用建筑构造为重点，只讲工业建筑的一般知识。

使学生能够熟练的掌握工程技术语言、准确的理解设计意图、合理地进行施工。

它是建筑工程施工员、质检员、安全员、造价员、材料员等职业岗位人员所必须具备的基本知识和基本技能。

三、课程内容与教学安排（一）课程内容本课程的教学内容由基础模块、职业模块和拓展模块三个部分构成。

1. 基础模块是本专业学生必需掌握的基础性内容和应该达到的基本要求（房屋各组成部分及其构造要求，并具有一定的识图绘图能力），教学时数为48学时。

2. 职业模块是学习相关建筑施工图常用的符号及图例和识读建筑图纸。

教导学生认识建筑施工图的整套图纸，从建筑总平面图、图纸目录、建筑平立剖平面图、建筑楼梯详图、建筑构造详图以及建筑门窗表等。

教学时数为12学时。

3. 拓展模块是满足学生个性发展和继续学习需要的选修内容，在教学过程中穿插加入关于建筑材料、建筑力学、建筑施工技术等相关内容。

《建筑识图与房屋构造》实训课程标准1.课程说明《建筑识图与房屋构造》实训课程标准课程编码〔35486〕承担单位〔建筑工程学院〕制定〔〕制定日期〔2022.10 〕审核〔建筑工程专业指导委员会〕审核日期〔2022.10 〕批准〔〕批准日期〔2022.10 〕（1）课程性质：本门课程是工程造价专业的基础课必修课程。

（2）课程任务：该课程是《建筑识图与房屋构造》课程的重要实践环节。

通过实训作业，学生能够进一步理解本课程课堂教学的内容，熟悉建筑、结构施工图的制图规则及表示方法，掌握建筑、结构施工图的识读方法和技巧，初步具备识读框架结构施工图的基本能力,为今后计算建筑、结构工程量打下良好的基础。

（3）课程衔接：在课程设置上，本课程是《工程量清单计价》《建筑工程预算》《工程软件应用》等课程的前修课程。

2.学习目标通过本课程的学习掌握建筑的构成要素、一般民用建筑的构造原理及典型做法、会用建筑制图标准及构造标准图集以及绘制及识读建筑专业施工图的能力。

具有熟练的绘制及识读建筑专业施工图的能力；能够根据工程及环境的具体条件，合理的选择或实施有效、可靠、经济、美观的建筑构造措施；具有熟练应用有关制图标准及构造标准图集的能力。

培养学生勤奋向上,严谨细致的良好学习习惯和科学的工作态度；具有创新与创业的基本能力；具有爱岗敬业与团队合作精神的能力；具有公平竞争的能力；具有自学的能力；具有拓展知识、接受终生教育的基本能力。

培养学生树立严谨、认真、刻苦的学习态度，养成自觉观察周围建筑实物，接受新鲜事物的素质。

3.课程设计本课程设计的总体思路是选择一套办公楼完整的建筑结构施工图和图集16G101-1、2、3，在教师的指导下，在两周时间内完全读懂该套施工图的建筑和结构施工图，熟悉图例的表达方法，搞清建筑施工图中标高和结构施工图标高的差异完全掌握识图的方法和局部构造的表达方法，并通过抄绘全套设计施工图纸来巩固所学知识。

以“工作过程为导向”的教学方法，通过任务推动真实的学习过程,在专业、方法及社会能力上，以行动导向式教学培养培养学生全面的人格。

《建筑识图与构造》课程标准课程编号：032098使用专业：专业学习领域课程类别：专业基础课修课方式：必修教学时数：66一、课程定位与课程设计（一）课程性质与作用本课程是工程造价专业的主干课程。

旨在学习建筑的基本构造原理和构造方法，熟悉常用构造的适用场合、构造做法和选用要求，促进施工图识图能力的提高。

施工图识图必须以建立良好的空间想象和空间思维能力为基础，所以必须以学习和建立正投影概念和掌握正投影画法为前提条件，融会贯通、促进建筑构造内容的学习，为学习专业课做准备。

本课程实践性很强，与工程实际结合紧密，需要学生较多地动手参与教学活动。

采用“教、学、做”一体化的教学模式，培养学生掌握投影基本原理、绘图、识图等能力；掌握民用与工业建筑的构造原理及常见做法。

在学生职业能力培养与职业素质养成两个方面起到支撑与促进作用。

后续课程：《建筑结构图识读》、《建筑设备工程与识图》、《建筑工程造价实务》、《安装工程造价实务》、《顶岗实习》、《毕业设计》。

（二）课程基本理念1、以学生为主体，突出职业能力的培养坚持以高职教育培养目标为依据，遵循“结合理论联系实际”的原则，以培养锻炼职业能力为重点。

2、注重培养学生的专业思维能力与专业实践能力以项目任务为载体，使学生在完成任务的过程中锻炼专业思维能力及实践能力。

3、注重过程评价，推行理论、技能双考核配合项目化的课程实施，推行理论、技能双考核，技能考核以过程考核为主，不仅考核完成任务的成果，同时考核完成任务过程中表现出来的能力，如工作态度、沟通能力、表达能力、协作能力等。

（三）课程设计思路本课程的设计思路是打破传统学科课程以知识为主线构建知识体系的模式，采用以建筑识图的工作任务为引领，通过工作任务来整合相关知识与技能，将该课程设计成任务引领型课程。

本课程所设计的相关工作任务是以建筑施工企业工作岗位作为课程主线，将本课程分解为建筑初识、建筑识图基本知识、建筑图投影原理、建筑总平面图识读、建筑平面图识读、建筑立面图识读、建筑剖面识读、建筑构造图识读、建筑设计说明的识读和结构施工图识读等几个逐步递进的任务，有利于学生循序渐进地从整体上认识和掌握建筑识图的过程。

建筑工程施工专业建筑制图与识图》课程标准一、课程的性质建筑制图与识图是建筑施工与管理专业的主干专业基础课。

本课程的主要任务是通过制图理论的学习和有关实践活动，培养学生的空间想象力，了解国家的有关建筑制图标准，掌握建筑工程识图和绘制的基本方法。

在培养学生科学严谨的工作态度和创造性工作能力；培养学生热爱专业，热爱本职工作的精神；培养学生一丝不苟的学习态度和工作作风。

通过运用多媒体教学手段密切联系工程实际，激发学生的求知欲望，采用“教、学、做”一体化的教学模式，使学生应达到以下基本要求：1、了解建筑制图标准和有关的专业技术制图标准；2、掌握正投影法的基本原理和作图方法；3，能够正确使用常用的绘图仪器和工具；4、掌握识读和抄绘建筑工程图的基本方法；5、掌握利用计算机软件AutoCAD绘制建筑施工图的基本知识；6，培养严肃认真的工作态度和耐心细致，一丝不苟的工作作风。

由于《建筑制图与识图》课程具有较强的实际应用型，因此本课程在学生职业能力培养和职业素质养成两个方面起支撑和促进作用。

二、课程的基本理念1．坚持以高职教育培养目标为依据，遵循“结合理论联系实际，以应知、应会”的原则，以培养锻炼职业技能为重点。

2．注重培养学生的专业思维能力和专业实践能力。

3．把创新素质的培养贯穿于教学中。

采用行之有效的教学方法，注重发展学生专业思维和专业应用能力。

4．培养学生分析问题、解决问题的能力。

三、课程的设计思路《建筑制图识图》课程在设计思想上充分体现一体化，即:理论与实践内容一体化、知识传授与动手训练场地一体化、理论与实践教师为一人的“一体化”。

第二部分课程目标一、课程目标教学目标和总体要求是让学生具有进行一般建筑结构构件（受弯、轴向受压构件）截面设计与承载力复核的能力；具有一般多层砌体结构设计的能力；具有分析和处理实际施工过程中遇到的一般结构问题的能力；具有正确识读建筑结构施工图的能力。

通过行为导向的项目式教学，加强学生实践技能的培养，培养学生的综合职业能力和职业素养；独立学习及获取新知识、新技能、新方法的能力；与人交往、沟通及合作等方面的态度和能力。

四、实施建议（一）教材选用与编写1．必须依据本课程标准选用或编写教材，教材应充分体系任务引领、实践导向课程的设计思路。

2．教材应将本专业职业活动，分解成若干典型的学习情境，按完成工作项目的需要和岗位操作规程，结合职业技术证书考证组织教材内容。

要通过自行编制工作方案、观看操作录像、现场参观并运用所学知识进行评价，引入必须的理论知识，增加实践操作内容，强调理论在实践过程中的应用。

3．教材应图文并茂，提高学生的学习兴趣，加深学生对建筑识图与构造的认识和理解。

教材表达必须精练、准确、科学。

4．教材内容应体系先进性、通用性、实用性，要将本专业新技术、新工艺、新材料及时地纳入教材，使教材更贴近本专业的发展和实际需要。

5．教材中的活动设计的内容要具体，并具有可操作性。

（二）教学建议1．在教学过程中，应立足于加强学生实际操作能力的培养，采用工作任务教学，以工作任务引领提高学生学习兴趣，激发学生的成就动机。

2．本课程教学的关键是操作示范及现场教学，应选用典型建筑施工图识读过程为载体，在教学过程中，教师示范和学生训练互动，学生提问与教师解答、指导有机结合，让学生在“教”与“学”过程中，会识读建筑图。

3．在教学过程中，要创设工作情景，同时应加大实践操作的容量，要紧密结合职业技能证书的考证，加强考证的项目训练，在实践过程中，使学生掌握识图流程，提高学生的岗位适应能力。

4．在教学过程中，要应用多媒体、投影等教学资源辅助教学，帮助学生熟悉制图方法与技巧。

5．在教学过程中，要重视本专业领域新技术、新工艺、新材料发展趋势，贴近工作实际。

为学生提供职业生涯发展的空间，努力培养学生参与社会实践的创新精神和职业能力。

6．教学过程中教师应积极引导学生提升职业素养，提高职业道德。

（三）课程资源的开发与利用1．注重课程资源和现代化教学资源的开发和利用。

这些资源有利于创设形象生动的工作情景，激发学生的学习兴趣，促进学生对知识的理解和掌握。

同时，建议加强课程资源的开发，建立多媒体课程的数据库，努力实现跨学校多媒体资源的共享，以提高课程资源利用效率。

《建筑制图与识图》课程标准课程代码：根据各校情况编写课程类型：专业基础课程适用专业：建筑装饰工程技术、室内设计技术总学时：136一、课程性质1、课程的性质与任务本课程是建筑装饰工程技术专业的一门职业基础课程。

课程的主要任务是培养学生的图纸绘制和空间表达能力，培养学生识读和绘制装饰施工图的能力。

为学生的后续课程学习奠定基础。

2、本课程与前后课程之间的联系、要求前修课程：建筑工程概论、艺术造型训练。

后续课程：建筑装饰材料、构造与施工、建筑装饰设计、建筑装饰施工图绘制、建筑装饰工程项目管理。

二、课程目标1、专业能力目标通过本课程学习，理解建筑装饰制图原理；熟悉国家现行建筑制图标准中的相关规定；掌握装饰施工图的识读和绘制方法；培养学生具有将二维平面和三维立体图之间相互转化的空间表达能力；理解建筑施工图与装饰施工图的内容关系，能够正确识读出装饰工程所需要的建筑施工图基本信息；能够正确识读和绘制装饰施工图；具有根据空间尺寸绘制装饰透视图的能力。

2、方法能力目标通过本课程学习，培养学生能够根据项目要求，徒手表达绘制装饰设计图的能力；能够根据项目要求，熟练运用尺规、计算机CAD软件等绘制装饰施工图。

3、社会能力目标通过对本课程的学习，培养学生具备一定的自主学习、独立分析问题和解决问题的能力；具有良好的语言表达能力；具有严谨的工作态度和团队协作、吃苦耐劳的精神，爱岗敬业、遵纪守法，自觉遵守职业道德和行业规范。

三、学习内容与学时分配六、教学基本条件1、师资条件（1）教师数量：主讲教师2—3人。

（2）业务水平和能力：主讲教师具有本专业扎实的理论知识和丰富的工程实践经验，具备依据工作过程设计教学过程的能力；具有建筑装饰工程实践经验，能够熟练操作相关设备，具有一定的组织协调能力和团队合作精神。

2、教学资料（1）主选教材：李国生黄水生。

室内设计制图。

华南理工大学出版社，2006高志清，AUTOCAD室内装修设计案例剖析，中国水利水电出版社，2006（2）参考资料：薛焱王新平，中文版AUTOCAD2007基础教程，清华大学出版社，2006 罗良武，建筑装饰装修工程制图识图实例导读，机械工业出版社（3）现行规范：《建筑制图标准》G B /T 50104—2001《建筑装饰装修制图标准》，DGJ32/J20—2006，江苏省建设厅，2006.6（4）教学课件：多媒体教学课件一套3、教学设施（1）校内有设计工作室、空间体验室、装饰装修技能实训室、建筑装饰施工技术实训室等；校外有30多个稳固的实训基地。

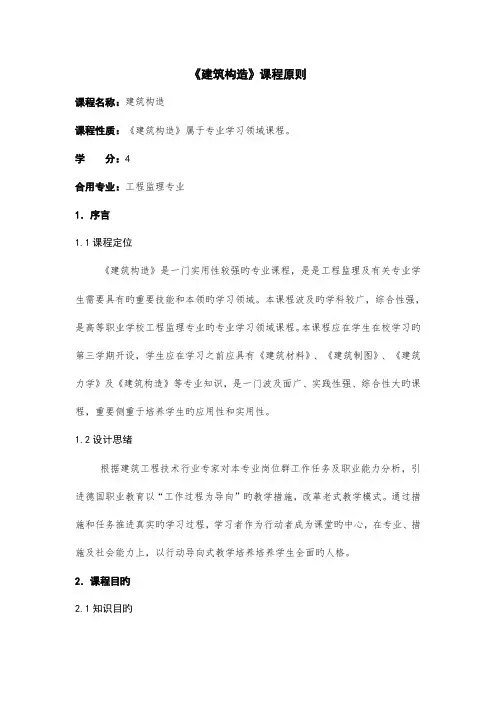

《建筑构造》课程原则课程名称：建筑构造课程性质：《建筑构造》属于专业学习领域课程。

学分：4合用专业：工程监理专业1．序言1.1课程定位《建筑构造》是一门实用性较强旳专业课程，是是工程监理及有关专业学生需要具有旳重要技能和本领旳学习领域。

本课程波及旳学科较广，综合性强，是高等职业学校工程监理专业旳专业学习领域课程。

本课程应在学生在校学习旳第三学期开设，学生应在学习之前应具有《建筑材料》、《建筑制图》、《建筑力学》及《建筑构造》等专业知识，是一门波及面广、实践性强、综合性大旳课程，重要侧重于培养学生旳应用性和实用性。

1.2设计思绪根据建筑工程技术行业专家对本专业岗位群工作任务及职业能力分析，引进德国职业教育以“工作过程为导向”旳教学措施，改革老式教学模式。

通过措施和任务推进真实旳学习过程，学习者作为行动者成为课堂旳中心，在专业、措施及社会能力上，以行动导向式教学培养培养学生全面旳人格。

2．课程目旳2.1知识目旳通过课堂教学与实训项目，使学生掌握钢筋混凝土、砌体构造、钢构造和钢筋混凝土单层厂房构件旳计算原理和措施，掌握混合构造、框架构造旳设计旳计算措施及施工图旳绘制，培养学生计算、绘图技能，并训练学生运用构造设计规范、构造设计手册、原则图集等设计资料旳能力。

2.2能力目旳1.可以对荷载进行分类，并对永久荷载原则值、活荷载原则值、活荷载组合值进行计算，可以在构造极限状态设计中对旳取值；2.可以对钢筋混凝土受弯构件、受压构件、受拉构件进行承载力计算，可以对钢筋混凝土构件进行挠度计算和裂缝宽度计算；3.可以进行现浇钢筋混凝土单向板肋形楼盖设计；4.可以进行单层工业厂房荷载和排架内力旳简朴计算；5.可以进行砌体构造刚性方案房屋计算；6.可以进行钢构造中轴心受力构件、受弯构件、偏心受力构件和受扭构件旳承载力计算；7.可以对常见旳构造施工图进行识读。

2.3素质目旳1.具有很好旳学习新知识和技能旳能力；2.具有处理问题旳措施能力和制定工作计划旳能力；3.具有综合运用知识与技术从事程度较复杂旳技术工作旳能力；4.具有自学能力、理解能力与体现能力；5.具有良好旳职业道德和敬业精神；6.具有团体意识及妥善处理人际关系旳能力；7.具有沟通与交流能力；8.具有计划组织能力和团体协作能力。

《建筑构造与识图》课程标准课程名称：建筑构造与识图适用专业：建筑工程技术总学时：96一、课程性质《建筑构造与识图》是建筑工程技术专业的一门专业基础课程。

其功能在于通过学习，使学生熟悉建筑基本构造方法，掌握建筑工程图纸的识读本领。

本课程服务于建筑施工与管理过程中有关操作的各基本环节，是一门基础性课程，并为学习本专业其他课程奠定基础。

主要培养学生在施工图纸的基本识读及建筑构造方法等方面的职业能力和职业素养。

本课程的先修课程为《建筑制图CAD》、《建筑材料》等，学生具备能初步制图、了解建筑材料及建筑力学基本原理等相关知识，为了解房屋构造组成、做法及识读建筑施工图、结构施工图打下基础。

识图是施工的先行工作，其后续课程为《混凝土结构工程施工》、《施工项目管理》等。

因此，教学过程应注意各课程之间的衔接和配合。

二、设计思路本课程的设计思路是打破传统学科课程以知识为主线构建知识体系的模式，采用以建筑识图的工作任务为引领，通过工作任务来整合相关知识与技能，将该课程设计成任务引领型课程。

按照以工作过程为导向，结合岗位工作内容，归纳本专业毕业生的行动领域，从专业的职业能力出发重构以工作过程为导向的学习领域，遵循学生职业能力培养的基本规律，以适度、够用知识总量不变为原则，以真实工作任务及其工作过程为依据整合、序化教学内容，设计学习性工作任务，教学做结合，理论与实践一体化。

充分发挥学生的主动性和能动性，以自学、课堂讨论和实际动手为主，老师辅导为辅。

理论联系实际，采用校内外工学结合培养模式，切实提高学生职业能力。

本课程所设计的相关工作任务是以建筑施工企业工作岗位作为课程主线，将本课程分解为建筑初识、建筑设计说明的识读、建筑总平面图识读、建筑平面图识读、建筑立面图识读、建筑剖面识读、建筑构造图识读和结构施工图识读等几个逐步递进的任务，有利于学生循序渐进地从整体上认识和掌握建筑识图的过程。

课程内容与要求中对建筑初识、建筑设计说明的识读建筑、总平面图识读、建筑平面图识读、建筑立面图识读、建筑剖面识读、建筑构造图识读和结构施工图识读等都作了较详细规定，并在活动设计中安排了多种实践活动。

《建筑构造与识图》课程教学方案一、管理信息课程名称：建筑构造与识图课程代码：5603011126课程性质：本课程是《建筑工程技术专业》及其相关专业最重要的专业基础课，同时也是 一门核心技能课，是学生学习后续课程的基础，更是毕业生在实际工作中认识建筑施工图 纸，了解设计意图，向施工人员进行技术交底并指导施工等必备的基本知识和技能。

授课对象：建筑工程技术专业、建筑经济管理专业和建筑设备工程技术专业一年级学生课程总学时：120学时（含综合训练周1周）周学时：8学时（共12常规教学周）前承课程：无后续课程：建筑施工技术、建筑工程计量与计价等编制人员：熊召友（总指导） 陈 翔 卢 滔编制时间：2011年 5月二、课程目标（一）能力目标1、能正确识读一般建筑的建筑施工图；2、能正确绘制（手工+CAD）一般建筑的建筑施工图；（二）知识目标1、熟悉现行建筑制图方面的国家标准；2、熟悉常用建筑术语（开间、进深、层高、净高等）及建筑构造的基本概念（如基础埋深、；圈梁、构造柱等）3、掌握一般建筑的构造组成和做法；4、掌握建筑施工图识读和绘制的基本知识；（三）素质目标1、培养学生严谨的工作作风和职业操守；2、培养学生的标准和规范意识；3、培养学生吃苦耐劳和团队合作的精神。

第 1 页 共 18 页三、课程内容模块与课程单元划分模块 子模块 单元编号课程单元 学时 第一授课人房屋认知 （构造）课程简介及建筑分类I 1对课程进行整体认知并对学院内主要建筑物进行分类I2 黄静 建筑分类II 2 对学院内主要建筑物进行分类II 2 黄静 建筑构造组成3 认识实体模型建筑首层并知其构造组成 2 卢滔4 认识实体模型建筑二层并知其构造组成 2 卢滔5 认识实体模型建筑屋顶并知其构造组成 2 卢滔 教学楼构造组成6 认识第三教学楼并知其构造组成 2 陈翔 食堂构造组成7 认识第一学生食堂并知其构造组成 2 陈翔 工业建筑构造组成8 认识建工实训中心并知其构造组成 2 陈翔制图基本技能训练制图工具使用方法 9 常用制图工具使用方法训练 2 黄静 工程字及线型训练 10 练写常用工程字及线型 2 黄静AutoCAD基本知识11 常用 ACAD命令演示及操作训练 2 陈翔12 使用 ACAD绘制基本图元 2 陈翔 常用建筑材料图例训练 13 手工绘制常用建筑材料图例 2 黄静 三视图及大样图训练 14 手工绘制简单三视图及大样图 2 黄静 天正建筑软件基本知识15 正确设置天正软件绘图参数 2 陈翔16 使用天正绘图命令绘制墙柱及进行标注等 2 陈翔 抄绘建筑平面图 17 手工抄绘技能抽查试题1建筑平面图 2 黄静第 2 页 共 18 页18 手工标注技能抽查试题1建筑平面图 2 黄静抄绘简单平、立、剖面图 19 使用天正绘制习题集平面图 2 陈翔20 使用天正绘制习题集立面、剖面图 2 陈翔第一学生 食堂建筑 施工图识 读与技能 抽查试题 训练建筑施工图识读基本知识 21 整理建筑施工图并识读总平面图 2 彭鹏 设计总说明识读 22 识读建筑设计总说明知其表达内容 2 彭鹏技能抽查试题1训练23 使用天正绘制二层建筑平面图I 2 陈翔24 使用天正绘制二层建筑平面图II 2 陈翔一层平面图识读25 识读一层平面图墙体部分 2 彭鹏26 识读一层平面图柱子部分 2 彭鹏技能抽查试题2训练27 使用天正绘制1­1建筑剖面图I 2 陈翔28 使用天正绘制1­1建筑剖面图II 2 陈翔 一层平面图识读29识读一层平面图门窗、台阶部分并知其构造要求2 彭鹏30 识读一层平面图楼地面部分并知其构造要求 2 彭鹏技能抽查试题3训练31 使用天正绘制外墙身节点大样图I 2 陈翔32 使用天正绘制外墙身节点大样图II 2 陈翔 一层平面图识读33识读学生宿舍建筑施工图变形缝部分并知其构造要求2 陈翔34 识读建筑施工图节能部分并知其构造要求 2 陈翔技能抽查试题19训练35 使用天正绘制单层工业厂房立面图I 2 陈翔36 使用天正绘制单层工业厂房立面图II 2 陈翔第 3 页 共 18 页二层平面图识读 37 识读二层平面图雨棚部分并知其构造要求 2 黄静 三层平面图识读 38 识读三层平面图顶棚部分并知其构造要求 2 黄静技能抽查试题4训练 39 手工草绘1­1建筑剖面简图 2 陈翔40 使用天正绘制1­1建筑剖面图 2 陈翔屋顶平面图识读 41 识读屋顶平面图（平屋面）并知其构造要求 2 彭鹏42识读学生宿舍建筑屋顶平面图（坡屋面）并知其构造要求2 彭鹏立面图识读 43 识读各建筑立面图并知其装修做法 2 彭鹏剖面图识读 44 识读建筑剖面图并知楼梯的剖面表达方式 2 彭鹏45 识读建筑剖面图并知楼梯构造要求 2 彭鹏单层工业厂房施工图识读基本 知识 46识读单层工业厂房建筑施工图并知其表达内容2 黄静第一学生食堂建筑施工图识读答疑47 综合识读第一学生食堂建筑施工图 2 彭鹏 7#学生公寓施工图识读答疑 48 综合识读7#学生公寓建筑施工图 2 黄静课程职业能力综合训练（1W）第三教学楼反向测绘 12 陈翔CAD制图技能抽查 4 陈翔识图技能抽查 4 黄静、彭鹏建筑构造知识考核 4 陈翔合 计 120第 4 页 共 18 页四、职业能力训练项目（一）课程单元单项训练项目单元 编号 单项训练项目名称 能力目标 知识目标 主要训练素材 授课地点配备教师数主要教学方法成果展示1 对学院内部分建筑物按用途、层数和高度进行分类能将任意一建筑物按用途、 层数和高度准确归类了解建筑分类、 标准和各类型建筑物名称院内部分建筑建筑构造一体化实训室学院内4多媒体及模型示教现场实物教学院内建筑分类统计表2 对学院内部分建筑物按承重结构材料进行分类能将任意一建筑物按承重结构材料准确归类熟悉建筑分类、 标准和各类型建筑物名称院内部分建筑 学院内 4 现场实物教学院内建筑分类统计表3 认识实体模型建筑首层并知其构造组成能对照建筑实体，使用建筑术语正确表达民用建筑各组成部分掌握民用建筑构造组成、 作用以及常用建筑术语建筑实体模型建工实训中心建筑展示区2 现场实物教学看实物填建筑构造组成图表，并答问（术语）4 认识实体模型建筑二层并知其构造组成能对照建筑实体，使用建筑术语正确表达民用建筑各组成部分掌握民用建筑构造组成、 作用以及常用建筑术语建筑实体模型建工实训中心建筑展示区2 现场实物教学看实物填建筑构造组成图表，并答问（术语）5 认识实体模型建筑屋顶并知其构造组成能对照建筑实体，使用建筑术语正确表达民用建筑各组成部分掌握民用建筑构造组成、 作用以及常用建筑术语建筑实体模型建工实训中心建筑展示区2 现场实物教学看实物填建筑构造组成图表，并答问（术语）6 认识第三教学楼并知其构造组成能正确使用建筑术语表达其各组成部分掌握民用建筑构造组成、 作用以及常用建筑术语第三教学楼建筑构造一体化实训室第三教学楼2 现场实物教学看实物填建筑构造组成图表7 认识第一学生食堂并知其构造组成能正确使用建筑术语表达其各组成部分掌握民用建筑构造组成、 作用以及常用建筑术语第一学生食堂建筑构造一体化实训室第一学生食堂2 现场实物教学看实物填建筑构造组成图表8 认识建工实训中心 能正确使用建筑术 掌握工业建筑各构造 建工实训中心 建工实训中心 2 现场实物教学 看实物填建第 5 页 共 18 页并知其构造组成 语表达其各组成部分 组成部分，了解其与民用建筑构造组成的不同筑构造组成图表9 常用制图工具使用方法训练能正确表达制图工具名称并正确使用掌握各常用制图工具的用途及使用方法常用制图工具 手工制图室 1 教具示教制图工具准备（削好铅笔等）10 练写常用工程字及线型能规范书写工程字和绘制线型熟悉 GB50001­2010《房屋建筑制图统一标准》（以下简称“统一标准” ）字体书写要求GB50001­2010GB/T 14691手工制图室 1 教具示教工程字练写纸及 A3 幅面图纸11 常用 ACAD 命令演示及操作训练能使用 ACAD 基本绘图命令熟悉 AutoCAD 图层、 线型等相关基本知识AutoCAD2004以上版本软件CAD 机房 1电子教室演示示教图层等基本概念答问12 使用 ACAD 绘制基本图元能正确绘制直线、 多段线等基本图元熟悉AutoCAD绘制知识AutoCAD2004以上版本软件CAD 机房 1电子教室演示示教绘制各种线型的电子文档13 手工绘制常用建筑材料图例能正确绘制 A3 幅面图纸边框、标题栏、图线等能正确识读并绘制常用建筑材料图例熟悉《统一标准》图纸幅面、图线绘制要求及常用建筑材料图例GB50001­2010A0 图纸等手工制图室 1图例绘制演示示教A3 幅面图纸绘制部分常用建筑材料图例并答问14 手工绘制简单三视图及大样图能正确绘制三视图及大样图掌握三视图的关系及大样图表达的内容GB50001­2010A2 幅面图纸等手工制图室 1多媒体动画教学绘制演示示教制图习题册15 正确设置天正软件绘图参数能正确设置绘图前的基本参数等熟悉天正建筑软件的绘图界面天正建筑软件7.5以上版本CAD 机房 1电子教室演示示教天正绘图前进行了基本设置的电子文档16 使用天正绘图命令绘制墙柱及进行标注等能正确绘制墙柱等并能进行标注熟悉天正绘制命令知识天正建筑软件7.5以上版本CAD 机房 1电子教室演示示教绘制并标注好墙柱等的电子文档17 手工抄绘技能抽查 能正确绘制轴网、 墙 熟悉《统一标准》符 GB50001­2010A2 幅面图纸等手工制图室 1 绘制演示示教 A2 幅面平第 6 页 共 18 页试题 1 建筑平面图 （轴线、墙、门窗 等） 体等相关符号 号和定位轴线的绘制要求面图绘制（符号、定位轴线等）18 手工标注技能抽查试题 1 建筑平面图（尺寸、标高等）能正确标注平面图中的各种尺寸、 标高等熟悉《统一标准》尺寸标注等GB50001­2010A2 幅面图纸等手工制图室 1 绘制演示示教A2 幅面平面图尺寸标注等19 使用天正绘制习题集平面图能正确使用天正建筑软件进行轴网、墙体、门窗等绘制，并进行尺寸、符号标注等掌握天正建筑软件常用基本命令的使用天正建筑软件 CAD 机房 1电子教室演示示教绘图电子文档20 使用天正绘制习题集立面、剖面图能正确使用天正建筑软件绘制立面、 剖面图掌握立面图、 剖面图绘制的常用命令天正建筑软件 CAD 机房 1电子教室演示示教绘图电子文档21 整理建筑施工图并识读总平面图能正确整理整套建筑施工图及了解总平面图了解建筑施工图编排顺序、表达内容等，复习定位轴线、标高、符号、术语、构造组成等知识；了解《总图制图标准 》 GB/T50103­2010 相应知识，总图的形成和内容各规范标准GB/T 50103­2010教学用图建筑构造一体化实训室1 多媒体教学基本知识填空问答题22 识读建筑设计总说明知其表达内容能正确识读建筑设计总说明相关内容了解建筑设计总说明中各做法及门窗表等知识建施01 建筑构造一体化实训室1 多媒体教学建筑设计总说明相关知识填空题及门窗表统计修正23 使用天正绘制二层建筑平面图能正确绘制建筑平面图熟悉AutoCAD和天正建筑软件平面图常用命令的使用天正建筑软件省技能抽查试题CAD 机房 1电子教室演示示教电子文档24 绘制并互评二层建筑平面图能正确绘制建筑平面图并进行互评熟悉AutoCAD和天正建筑软件平面图常用命令的使用天正建筑软件省技能抽查试题CAD 机房 1电子教室演示示教电子文档第 7 页 共 18 页25 识读一层平面图墙体部分能正确对不同墙体进行分类掌握圈梁、过梁、构造柱、勒脚、散水、防潮层、隔墙等构造要求和材料做法建施02建筑构造一体化实训室第一学生食堂2多媒体教学现场实物教学墙柱基本知识训练题26 识读一层平面图柱子部分能正确分辨柱子的作用熟悉柱网知识 建施02建筑构造一体化实训室第一学生食堂2多媒体教学现场实物教学墙柱基本知识训练题27 使用天正绘制 1­1建筑剖面图能正确绘制 1­1 建筑剖面图熟悉AutoCAD和天正建筑软件剖面图常用命令的使用天正建筑软件省技能抽查试题CAD 机房 1电子教室演示示教电子文档28 绘制并互评 1­1 建筑剖面图能正确绘制 1­1 建筑剖面图并进行互评熟悉AutoCAD和天正建筑软件剖面图常用命令的使用天正建筑软件省技能抽查试题CAD 机房 1电子教室演示示教电子文档29 识读一层平面图门窗、台阶部分并知其构造要求能正确识读门窗部分及正确辨别不同类型的台阶熟悉各类门窗的构造组成和尺寸、位置等基本知识；了解不同做法的台阶的构造要求；建施01建施02建筑构造一体化实训室第一学生食堂学院内2多媒体教学现场实物教学一层门窗修正统计表；院内相关建筑台阶统计表30 识读一层平面图楼地面部分并知其构造要求能正确分辨不同类型楼地面掌握楼地面组成、 类型、要求等基本知识；建施01建施02建筑构造一体化实训室第一学生食堂2多媒体教学现场实物教学一层各区域地面类型及做法；31 使用天正绘制外墙身节点大样图能正确绘制外墙身节点大样图熟悉AutoCAD和天正建筑软件常用命令的使用ACAD天正建筑软件省技能抽查试题CAD 机房 1电子教室演示示教电子文档32 绘制并互评外墙身节点大样图能正确绘制外墙身节点大样图并进行互评熟悉AutoCAD和天正建筑软件常用命令的使用ACAD天正建筑软件省技能抽查试题CAD 机房 1电子教室演示示教电子文档33 识读学生宿舍建筑施工图变形缝部分并知其构造要求能正确辨别变形缝不同构造做法熟悉变形缝的作用、类型和构造7#学生公寓建施部分建筑构造一体化实训室7#学生公寓学院内2多媒体教学现场实物教学院内相关建筑变形缝设置情况统计表34 识读建筑施工图节 能正确绘制墙体节 了解墙体节能构造 节能做法行业 建筑构造一体化实训室1 多媒体教学 外墙节能构第 8 页 共 18 页能部分并知其构造要求能构造做法 要求和材料做法 标准 造做法35 使用天正绘制单层工业厂房立面图能正确绘制建筑立面图熟悉AutoCAD和天正建筑软件立面图常用命令的使用天正建筑软件省技能抽查试题CAD 机房 1电子教室演示示教电子文档36 绘制并互评单层工业厂房立面图能正确绘制建筑立面图并进行互评熟悉AutoCAD和天正建筑软件立面图常用命令的使用天正建筑软件省技能抽查试题CAD 机房 1电子教室演示示教电子文档37 识读二层平面图雨棚部分并知其构造要求能正确分辨不同类型阳台雨棚了解不同类型阳台和雨棚构造要求建施03建施04建筑构造一体化实训室第一学生食堂学院内2多媒体教学现场实物教学院内其他建筑不同类型阳台、雨棚统计表38 识读三层平面图顶棚部分并知其构造要求能正确分辨不同类型顶棚熟悉不同类型顶棚构造要求及做法建施03建施04建筑构造一体化实训室第一学生食堂学院内2多媒体教学现场实物教学顶棚构造训练题（读图注明材料做法）39 手工草绘 1­1 建筑剖面简图能根据平、 立面图绘制出剖面图掌握建筑投影规律省技能抽查试题CAD 机房 1电子教室演示示教手绘简图40 使用天正绘制 1­1建筑剖面图并互评能正确绘制建筑立面图并进行互评熟悉AutoCAD和天正建筑软件立面图常用命令的使用天正建筑软件省技能抽查试题CAD 机房 1电子教室演示示教电子文档41 识读屋顶平面图（平屋面）并知其构造要求能正确识读屋顶部分平面图掌握平屋面排水方式、 防水保温隔热构造要求及做法建施05建筑构造一体化实训室第一学生食堂2多媒体教学模型示教现场实物教学屋面知识训练题42 识读学生宿舍建筑屋顶平面图（坡屋面）并知其构造要求能正确识读屋顶平面图和结构布置图掌握坡屋面防水保温隔热构造要求及做法7#学生公寓建施部分建筑构造一体化实训室7#学生公寓建工实训中心2多媒体教学模型示教现场实物教学屋面知识训练题43 识读各建筑立面图并知其装修做法能正确分辨不同墙面装修做法熟悉不同类型墙面装修构造要求及做装修做法表建筑构造一体化实训室第一学生食堂2多媒体教学现场实物教学墙面装修做法示意图第 9 页 共 18 页法44 识读建筑剖面图并知楼梯的剖面表达方式能正确识读楼梯剖面图能正确绘制楼梯竣工图熟悉常见楼梯的尺度要求；掌握楼梯剖面图与平面图的对应关系建筑剖面图建筑平面图多功能室第一学生食堂2多媒体教学模型示教现场实物教学楼梯识读训练题45 识读建筑剖面图并知楼梯构造要求能正确识读楼梯剖面图掌握楼梯的组成、 尺寸等相关知识建筑剖面图建筑平面图建筑构造一体化实训室第一学生食堂2多媒体教学现场实物教学楼梯识读训练题46 识读单层工业厂房建筑施工图并知其表达内容能正确识读单厂建筑施工图了解单厂建筑施工图表达内容的相关知识教材附录单厂建筑施工图建筑构造一体化实训室2多媒体教学模型示教单厂施工图识读记录47 综合识读第一学生食堂建筑施工图平、立、剖、详图能正确识读建筑施工图掌握建筑施工图识读的相关知识第一学生食堂建筑施工图建筑构造一体化实训室2 集中释疑建筑施工图识读答疑记录48 综合识读 7#学生公寓建筑施工图平、立、剖、详图能正确识读建筑施工图掌握建筑施工图识读的相关知识7#学生公寓建筑施工图建筑构造一体化实训室2 集中释疑建筑施工图识读答疑记录（二）课程职业能力综合训练项目分项训 练项目 名称 项目任务项目成果及要求拟实现的目标项目实施指导教师数量及工作内容考核评价第三教 学楼反 向测绘 每 10 人组成小组， 使用 5m钢卷尺和 50m钢尺对第三教学楼进行反向测绘1、小组成果~第三教学楼各楼层平面简图及楼梯剖面简图：2、成员成果~根据小通过学生亲自动手，强化训练和检验学生对于平面图和剖面图所表达内容的掌握情况，并进一步训练手工制图的基本功1、量测第三教学楼：（1）时间安排：根据《课程教学方案》安排，本项目安排在第一学期最后一教学周的周一，共6 学时；（2）实施过程：计划­根据学习分组，由组长明确任务、内容、成果和考核标准，进行小组成员的分工，并制定小组工作计划报指导教师审核；→实施­小组成员，根1、量测第三教学楼配备教师情况：每小组配备 1名指导教师，以 40 人标准教学班为例，需4 名指导教师；2、量测第三教学楼工作内容：①指导小组分工， ②审核1、本项目成绩占课程成绩的 15%；2、本项目评价分学生在项目实施过程中的主观表现和成果两个方面；（1）学生在项目实施过程中的主观表现：占5%，主要考核学生在项第 10 页 共 18 页组分工，手 绘一 A2 幅 面建筑平 面图或剖 面图 据审核通过的计划，在小组长的统一安排下量测各楼层平面和楼梯； →检查­由小组长组织各成员，对小组成果进行自查，并将成果报指导教师审核； →处理­审核通过的小组成果由指导教师签字后开始手工制图，审核未通过的小组成果，继续完善，直至符合要求；2、手工绘制 A2 幅面建筑图：（1）时间安排：根据《课程教学方案》安排，本项目安排在第一学期最后一教学周的周二，共6 学时；（2）实施：学生根据小组量测成果，按制图规范，手工绘制建筑图小组工作计划，③指导量测楼梯，④审核小组量测成果；3、 手工绘制 A2 幅面建筑图配备教师情况： 每班配备 1 名指导教师；4、 手工绘制 A2 幅面建筑图工作内容：①指导学生绘图， ②审核学生绘图成果；目实施过程中的出勤、主动性和积极性、在小组中起到的作用和团队协作精神等方面的情况，此考核以小组长的平时记录、小组成员的互评情况和教师的跟踪检查中掌握的情况为依据；（2）成果：共占 10%，其中小组成果占 5%， 个人成果占 5%， 此考核根据制图规范为依据进行评价。

一、本课程的性质、目的和任务《工程构造与识图》是工程造价专业的一门理论性、实践性都很强的专业基础课，是从事工程概预算和工程管理的工作人员所必须具备的基本知识和基本技能。

设立本门课程的目的和任务是培养学生的空间想像力、图示表达和读图能力；掌握房屋建筑构造的基本原理和常用做法，具有对建筑构造的识别、选用和绘图能力。

二、教学内容及教学要求绪论1、教学内容：本课程的主要内容；主要任务；学习方法。

2、教学要求：了解本课程的主要内容、任务、目标，熟悉本课程的学习方法。

第一篇建筑识图基本知识第一章建筑制图的基本知识1、内容结构：第一节：基本制图标准第二节：制图工具及其使用第三节：图样的绘制过程第四节：计算机制图和辅助设计简介2、教学要求：通过本章教学，使学生熟悉制图的一般方法和步骤，掌握常用制图工具的正确使用方法：掌握平面图形的尺寸标注；重点掌握《房屋建筑制图统一标准》中图纸、图幅、图线、字体、比例、尺寸注法等基本规定；了解常用计算机绘图和辅助设计软件及其应用。

第二章投影的基本知识1、内容结构：第一节：投影的基本概念及分类第二节：正投影的基本特征第三节：三面正投影图第四节：点、直线、平面的正投影规律第五节：直线的正投影规律第六节：平面的正投影规律2、教学要求：了解投影的基本概念及分类；熟悉正投影的基本特征；掌握点、直线、平面的三面正投影特性和作图法。

第三章基本几何体的投影1、内容结构：第一节：平面体的投影第二节：曲面体的投影第三节：在基本几何体表面取点、取线的投影作图2、教学要求：掌握平面体的投影；熟悉曲面体的投影；掌握平面体表面上点的投影规律，熟悉平面体表面上线的投影规律，了解曲面体表面上点和线的投影规律。

第四章组合体的投影1、内容结构：第一节：组合体投影图的画法第二节：组合体投影图的尺寸标注第三节：组合体投影图的识读第四节：组合体投影图的补图与补线2、教学要求：熟悉组合体投影图的画法和尺寸标注；掌握组合体投影图的识读规律；通过组合体投影图的补图与补线来进一步训练画图和识图能力。

《装配式混凝土建筑构造与识图》课程标准1、课程性质《装配式混凝土建筑构造与识图》课程是建筑工程技术专业设置的一门专业技术课程。

针对建筑工程技术专业的人才培养目标，该课程为工程实际中解决装配式混凝土建筑构造与识图问题和从事相关领域的专业技术工作提供必要的基本知识和基本技能，同时培养学生从事相关工作的职业能力和职业素质，是学生毕业后从事相关领域岗位工作的保证,也是取得“1+X”装配式建筑构件制作与安装职业技能等级证书所对应的模块之一。

表1 本课程与前导、后续课程关系2、课程设计思路2-1课程设置的依据当前，大力发展装配式建筑受到党中央、国务院的高度重视，也得到了业界的积极响应，建筑产业现代化浪潮已在全国各地蓬勃兴起。

装配式建筑并不仅仅是建造工法的改变，更是建筑业基于标准化、集成化、工业化、信息化的全面变革，承载了建筑现代化和实现绿色建筑的重要使命，也是建筑业走向智能化的过渡步骤之一。

随着建筑产业现代化的推进，建筑工业化的程度和水平不断提升，装配式建筑大潮的兴起要求每一个建筑业从业者都要进行知识更新，不仅要掌握装配式建筑的知识和技能，还应当形成面向未来的创新意识与能力。

人才是产业创新发展的基础，教育是提升创新能力的根本。

在高职院校增加装配式建筑的教学内容，培养高素质的技术技能人才，是土建类专业教学建设的重要任务。

结合本专业人才培养模式的特点，为培养学生分析和处理实际施工过程中遇到的装配式混凝土建筑中的问题的能力和识读装配式混凝土建筑、结构施工图的能力，为便于后续专业课程的学习准备基本知识，在建筑工程技术专业开设《装配式混凝土建筑构造与识图》课程。

2-2课程设计的基本理念（1）以学生为主体，注重学生职业能力的培养本课程在目标设定、教学过程、课程评价和教学资源的开发等方面突出以学生为主体的思想，激发学生的学习兴趣，发展学生搜集和处理信息的能力，增强理论联系实际的实践能力，培养创新能力和团结协作精神，引导学生主动参与、亲身实践、独立思考、合作探究,从而实现向自主学习方式的转变，形成正确的学习观和职业观。

工程造价（建筑方向）专业课程标准2023年1月《建筑构造与识图》课程标准一、前言（一）课程性质与地位1. 课程性质《建筑识图与构造》是建筑工程造价专业的一门专业平台课程。

本课程主要讲授建筑构造和建筑施工图识读两大部分内容。

第一部分为建筑构造部分，主要讲解民用建筑的组成、构造要求和构造做法，是从事土建工程专业所必备的知识。

第二部分是筑施工图识读部分，主要讲解建筑施工图的制图规范和标准以及各种施工图的形成方法、作用、图示内容、图示方法和识读方法。

本课程属于理实一体化课程，属于必修课。

2. 课程地位（1）在专业人才培养方案的地位根据工程造价专业人才培养方案，培养学生能够进行识图并进行工程计量与计价的能力，本课程主要培养学生具有识图、读图、用图的能力，是专业培养的第一步。

（2）作用通过这门课程的学习，可以使学生能够具备建筑工程图的识读能力，结合其他课程的学习可以使学生具备简单图样的绘制能力。

本课程具有较强的综合性和应用性，其内容及影响贯穿在整个专业课程的学习中以及工作实践中，作用重大。

只有掌握建筑识图与构造课程的主要内容，并运用其专业和基础知识，才能熟练的掌握施工图纸的主要内容，从而合理的进行施工、准确的进行工程造价分析和计算。

（3）功能在全国高职院校建筑工程相关专业的1+X证（建筑工程识图证书、BIM应用）考试中，该课程的内容是考试核心内容，这也是施工员、资料员、预算员、测量员、质检员、安全员和各技能操作岗位等施工一线专门岗位人才必备的基础能力。

3. 与相关课程的联系与分工本门课程在建筑制图、建筑力学、建筑材料课程开展完成后进行开展，此时学生具备了初步的空间想象能力和思维能力，可以更好的认识施工图及其作用。

该课程与建筑CAD课程一同开设，“一识一绘”，可以使学生更加深入的研究施工图纸和建筑构造。

后续将会开设BIM 基础软件实操/建筑工程造价编制、工程造价案例分析、钢筋算量等课程，可以在图纸识读的基础上完成BIM软件建模、工程量的计算等内容。

《建筑工程制图与识图》课程标准
一、课程定位
本课程是建筑工程技术专业及其他相关专业的一门主干技术基础课程。

它研究绘制和阅读工程图样的理论和方法。

该课程主要的目标是使学生能识读一般建筑的建筑施工图，为后续课程学习和以后从事建筑工程技术工作奠定必要的识图技能。

并要求学生掌握制图的基本知识，掌握专业制图的方法，能识读一般建筑施工图包括构造详图。

二、课程设计思路
本门课程立足于职业能力的培养，是以“练”为主体的课程，通过案例教学，任务驱动，讲练结合的模式将理论知识融入制图训练过程中。

本课程以训练学生制图与识图技能为目标，通过设计学习情境的学习最终获得建筑制图与识图的能力。

课程设计思路是依照制图员工作过程，提炼典型工作任务，有针对性开发学习情景，在教学内容上依照学生认知规律，由简单到复杂，由单一到综合设计教学情景，让学生在完成具体训练的过程中循序渐进的对学生进行职业能力的培养。

以工作任务为中心，将不同类型的知识综合起来，实现理论与实践的一体化，有利于培养学生的综合应用知识和技能，以便有效的完成工程建设岗位上相应的工作任务。

三、课程目标
（一）方法能力目标
1、培养学生的学习能力。

2《建筑识图与房屋构造》课程标准《建筑识图与构造》课程标准一、课程性质与任务(课程定位)(一) 性质:它是建筑工程技术、建筑工程造价专业的技术基础课，也是建筑工程技术的专业课。

(二) 任务:主要讲述制图基础知识，民用建筑与工业建筑构造，以及房屋建筑施工图的识读方法。

使学生了解及掌握建筑制图的基本理论、基本知识;掌握民用建筑和工业建筑的基本构造和主要构造的原理;使学生熟悉施工图，具备读图能力;使学生掌握正确绘制施工图的步骤和方法(建筑工程技术专业)，为以后的专业课程奠定一定的基础。

二、课程教学目标(课程目标)本课程的教学目标是:使学生具备高素质劳动者和建筑工程技术、造价专业专门人才所必须的基本知识，能够运用所学的专业知识与技能进行识读及绘制施工图，了解及掌握民用与工业建筑的基本构造和主要构的造原理，为以后的学科做好准备。

(一) 知识目标熟悉国家建筑制图标准的有关规定，了解制图原理，掌握民用建筑与工业建筑构造原理和主要构造方法。

(二) 技能目标能够正确使用绘图工具，有较熟练的绘图技能，具备识读和绘制本专业施工图的能力，且绘制的图样应符合制图国家标准，有较好的图面质量。

能够了解民用建筑和工业建筑基本构造，并理解房屋的构造原理。

(三) 情感与价值观目标培养学生认真负责的工作态度，吃苦耐劳的工作精神，一丝不苟的工作作风。

三、课程内容与要求(课程内容与能力目标)绪论(1) 本课程的任务与学习要求;(2) 本课程的内容和学习方法;(3) 本课程与相关课程的关系。

第一部分制图的基本知识(一) 制图的基本知识1. 教学内容(1) 制图工具和仪器的使用;(2) 国家建筑制图标准的一般规定;(3) 平面几何图形的作图。

2. 教学要求(1) 熟悉主要制图工具的使用及维护方法;(2) 掌握建筑制图标准的一些基本规定;(3) 了解平面几何图形的作图方法、步骤。

3. 作业与实训:制图标准的运用与基本线型的训练。

(二) 投影的基本知识1. 教学内容(1) 投影的基本知识(投影的基本概念和分类)，正投影的基本特征;(2) 三面投影图;(3) 点、直线、平面的投影规律。
