条式和框式水平仪的使用方法

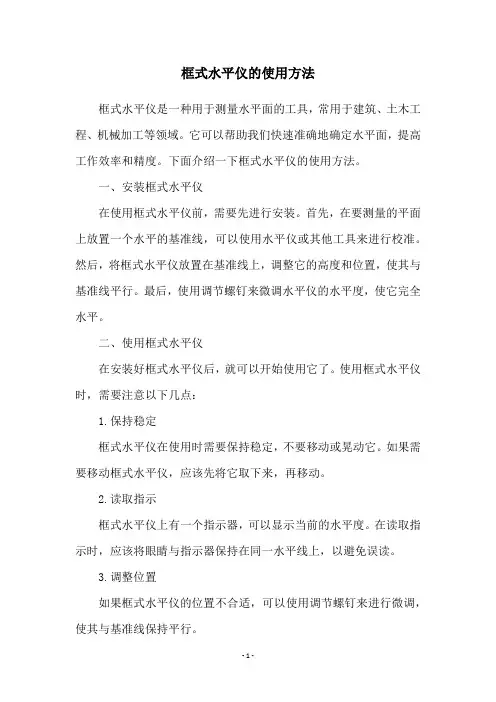

框式水平仪的使用方法框式水平仪是一种用于测量水平面的工具，常用于建筑、土木工程、机械加工等领域。

它可以帮助我们快速准确地确定水平面，提高工作效率和精度。

下面介绍一下框式水平仪的使用方法。

一、安装框式水平仪在使用框式水平仪前，需要先进行安装。

首先，在要测量的平面上放置一个水平的基准线，可以使用水平仪或其他工具来进行校准。

然后，将框式水平仪放置在基准线上，调整它的高度和位置，使其与基准线平行。

最后，使用调节螺钉来微调水平仪的水平度，使它完全水平。

二、使用框式水平仪在安装好框式水平仪后，就可以开始使用它了。

使用框式水平仪时，需要注意以下几点：1.保持稳定框式水平仪在使用时需要保持稳定，不要移动或晃动它。

如果需要移动框式水平仪，应该先将它取下来，再移动。

2.读取指示框式水平仪上有一个指示器，可以显示当前的水平度。

在读取指示时，应该将眼睛与指示器保持在同一水平线上，以避免误读。

3.调整位置如果框式水平仪的位置不合适，可以使用调节螺钉来进行微调，使其与基准线保持平行。

4.注意光线在使用框式水平仪时，应该注意光线的影响。

如果光线太强或太弱，可能会影响读取指示的准确度。

因此，应该选择合适的光线条件来进行测量。

5.加强稳定性为了提高测量的准确度，可以在框式水平仪的两端加上一些重物，以加强稳定性。

这样可以避免因为轻微的震动而影响测量结果。

三、维护框式水平仪在使用框式水平仪后，需要进行一些维护工作，以延长其使用寿命和保持准确度。

以下是一些维护方法：1.保持干燥框式水平仪应该保持干燥，避免进水或受潮。

如果框式水平仪被水浸泡或潮湿，应该立即进行干燥处理。

2.清洁镜片框式水平仪上的镜片需要定期进行清洁，以保持清晰度和准确度。

可以使用干净的布或纸巾轻轻擦拭。

3.避免碰撞框式水平仪应该避免碰撞或摔落，以避免损坏。

如果框式水平仪受到了碰撞或摔落，应该进行检查和修理。

4.存放在干燥处框式水平仪在存放时，应该放在干燥的地方，避免受潮或受到其他损坏。

框式水平仪使用方法测量时水平仪工作面紧帖在被测表面，待气泡完全静止后方可进行读数。

水平仪的分度值是以一米为基长的倾斜值，如需测量长度为L的世界倾斜值则可通过下式进行计算：例如：分度值为0.02mm/m，L=200m, 偏差格为2格。

实际倾斜值为：为避免由于水平仪零位不准而引起的测量误差，因此在使用前必须对水平仪的零位进行校对或调整。

水平仪零位校对，调整方法：将水平仪放在基础稳固，大致水平的平板（或机床导轨）上，待气泡稳定后，在一端如左端（相对观测者而言）读数，且定为零。

再将水平仪调转180度，仍在原来一端（左端）读书为a格（以前次零读数为起点）则水平仪零位误差为a/2格。

如果零位误差超过许可范围，则需调整水平仪零位调整机构（调整螺钉或螺母，使零位误差减小至许可值以内。

对于非规定调整的螺钉、螺母不得随意拧动。

调整前水平仪底工作面与平板必须擦拭干净。

调整后螺钉或螺母等件必须紧固。

）水平仪注意事项1.水平仪使用前用无腐蚀性汽油将工作面上的防腐油洗净，并用脱脂棉纱擦拭干净方可使用。

2.温度变化会使测量产生误差，使用时必须与热源和风源隔绝。

如使用环境温度与保存环境温度不同，则需在使用环境中将水平仪置于平板上稳定2小时后方可使用。

3.测量时必须待气泡完全静止后方可读数。

4.水平仪使用完毕，必须将工作面擦拭干净，并涂以水、无酸的防锈油，覆盖防潮纸装如盒中置于清洁干燥处保管。

5.水平仪在正确使用和保管的前提下，由于制造原因而产生的缺陷、故障、自出厂之日起半年期限内本厂负责免费修理、退换，但提出该项要求的产品必须结构完整、外表无损一、工作原理：当水平发生倾斜时，水准泡的气泡就向水平仪升高的一端移动。

由于水准泡的内壁曲率半径不同，因此产生了不同的分度值。

二、仪器用途：水平仪主要用于检验各种机床及其它类型设备导轨的直线度、平面度和设备安装的水平性、垂直性。

三、仪器规格：框式水平仪规格： 100、150、200、250、300MM分度值：0.02-0.10MM/M四、仪器结构：水平仪主要由主体、水准泡系统及调整机构等部分组成。

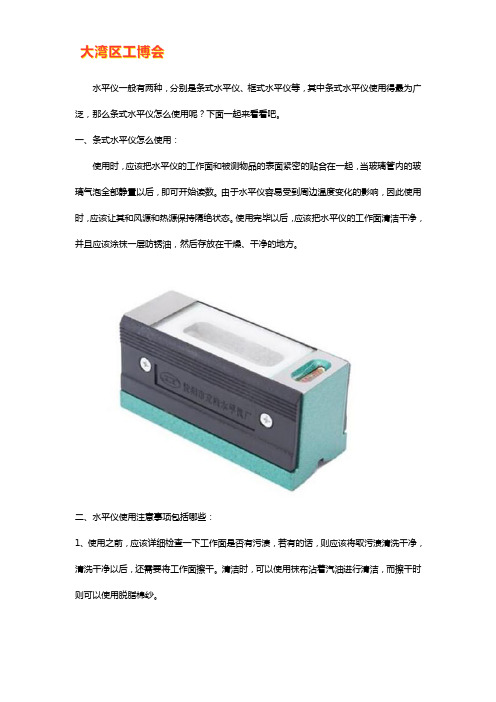

水平仪一般有两种，分别是条式水平仪、框式水平仪等，其中条式水平仪使用得最为广泛，那么条式水平仪怎么使用呢？下面一起来看看吧。

一、条式水平仪怎么使用：使用时，应该把水平仪的工作面和被测物品的表面紧密的贴合在一起，当玻璃管内的玻璃气泡全部静置以后，即可开始读数。

由于水平仪容易受到周边温度变化的影响，因此使用时，应该让其和风源和热源保持隔绝状态。

使用完毕以后，应该把水平仪的工作面清洁干净，并且应该涂抹一层防锈油，然后存放在干燥、干净的地方。

二、水平仪使用注意事项包括哪些：1、使用之前，应该详细检查一下工作面是否有污渍，若有的话，则应该将取污渍清洗干净，清洗干净以后，还需要将工作面擦干。

清洁时，可以使用抹布沾着汽油进行清洁，而擦干时则可以使用脱脂棉纱。

2、使用之前，还需要详细检查一下测量面是否有出现划伤、毛刺、锈蚀等现象，若有的话，则有可能会影响到测量数值。

这时应该更换新的水平仪进行测试。

若要读数的话，则应该等气泡全部静止以后才可以。

3、测量之前，应该详细检查一下零位是否有异常，若有异常的话，则应该将零位调节到精确位置。

若水平仪是属于固定式的话，则应该对其进行修复。

由于水平仪玻璃管内的液体容易受到周边温度的影响，所以建议大家一定要防止自己手部的温度、嘴巴呼气温度、太阳温度等对水平仪造成影响。

4、使用过程中，应该站在和水平仪保持垂直状态的位置上进行读数，从而避免自身的视觉误差影响到最终读数的精确性。

若自己不会使用水平仪，最好是请专业人士帮忙。

以上就是关于条式水平仪怎么使用和水平仪使用注意事项包括哪些的详细介绍，希望可以帮助到大家哦！扩展资料：使用时注意事项：1、测量前，应认真清洗测量面并擦干，检查测量表面是否有划伤、锈蚀和毛刺等缺陷。

2、测量前，应检查零位是否正确。

如不准，对可调式水平仪应进行调整，对固定式水平仪应进行修复。

3、测量时，应避免温度的影响，水准器内液体对温度影响变化较大，因此，应注意手热、阳光直射、哈气等对水平仪的影响。

框式水平仪使用方法一、工作原理气泡水平仪的玻璃管内壁是一个含有一定曲率半径的曲面，当水平仪发生倾斜时，气泡就向水平仪升高的一端移动，水准泡内壁曲率半径越大分辨率越高，曲率半径越小，分辨率越低，因此水准泡的曲率半径决定了该产品的精度。

二、产品用途水平仪主要用于检验各种机床和工件的平面度、平直度、垂直度及设备安装的水平性等。

三、产品规格水平仪按不同用途制造成框式水平仪、条式水平仪和二种形式。

四、仪器结构水平仪主要由体身，水准泡系统及调整机构组成。

体身可测量基面，水准泡用作读数反应出体身测量基面的真实数据，调整机构用作调整水平仪，采用m5×0.5细螺纹和多齿弹簧圈，确保零位的稳定性和可调性。

五、使用方法测量时使水平仪工作面紧贴被测表面，待气泡静止后主可读数。

水平仪的分度值是主水准泡的气泡移动一个刻度所产生的倾斜比，以一米为基准长的倾斜高与底边的比表示，如需测量长度为L的实际倾斜值则可通过下式进行计算：实际倾斜值=标称分度值×L×偏差格数例如：标称分度值为0.02mm/m,L=200mm，偏差格为2格则：实际倾斜值0.02/1000×200×2=0.008mm 为避免由于水平仪零位不准而引起的测量误差，因此在使用前必须对水平仪的零位进行检查或调整。

水平仪零位检查和调整方法：将被检水平仪放在已调到大致水平位置的平板上（或机床导轨上），紧靠定位块，待气泡稳定后以气泡的一端读数为a1,然后按水平方向调转180°，准确地放在原位置，按照第一次读数的一边记下气泡另一端的读数为a2，两次读数差的一半则为零位误差=(a1-a2)/2格。

如果零位误差已超过许可范围，则需高速零位机构，另一种方法不需精调零位，也可找出相对零位点，如图所示将水平仪放在平面上，等气泡稳定后，读右端数为读a1,将水平仪按水平方向调转180°，准确的放在第一次位置上，待气泡稳定后，再读右端读数为a2，两次读数差的一半位置为相对零位点；以相对零位点为基准，方可测量水平仪，相对零位点为基准线向右边过1.5格。

框式条式⽔平仪的正确使⽤和应⽤实例国内统⼀刊号CN31-1424／TB2010/2 总第216期框式条式⽔平仪的正确使⽤和应⽤实例郝欣波　葛安宁/⼭东省⽇照市计量测试所1　框式⽔平仪和条式⽔平仪的介绍1.1　概述条式⽔平仪可⽤来测量相对于⽔平位置的微⼩倾斜⾓度、⼯作⾯直线度、平⾯度及各⼯作⾯的相互平⾏度。

框式⽔平仪除包含条式⽔平仪的功能外，还可测量相对于铅垂位置以及下⼯作⾯相对于⽔平位置的微⼩倾斜⾓度，是⽤于调整各种机床导轨表⾯的⽔平和铅垂安装及各导轨表⾯相互平⾏度、垂直度的⼀种通⽤⼩⾓度计量器具。

1.2　⼯作原理框式⽔平仪和条式⽔平仪利⽤液⾯⽔平恒定的原理以⽔准器直接显⽰⾓位移，主要部分是⽔准器，⽔准器是⼀个密封的玻璃管，内壁研磨成⼀定曲率半径，曲率半径决定⽔准器的准确度，曲率半径越⼤，分辨率越⾼，反之，分辨率越低。

⽔准器内装有黏滞度较⼩的液体，如酒精、⼄醚及其混合体等，内留⼀⽓泡，在内表⾯有刻度。

当⽔平仪下⼯作⾯处于⽔平位置时，⽓泡位于两端刻线中间，⽓泡液⾯（⽔平⾯）与下⼯作⾯平⾏，当不在⽔平位置时，⽓泡液⾯与下⼯作⾯不平⾏，⽓泡就偏向⾼的⼀端。

⽔准器曲率半径与分度值存在着⼀定的关系。

例如，当分度值为0.02 mm/m ⽔平仪在1 m 的截⾯上时，截⾯⼀端相对倾斜0.02 mm，⽔准器曲率半径以圆⼼O 转过了⼀个微⼩的⾓度a ≈4″，⽓泡倾斜前如图1所⽰，倾斜后如图2所⽰。

⽓泡实际相对移动1格2 mm，⽽不是0.02 mm，读数放⼤了分度值 100倍。

假设刻度间隔实际距离0.02 mm，⽓泡移动量⽤⾁眼是难以分辨的，况且灵敏度⾼，也难以操作。

⽔准泡曲率半径⽤下式计算：（1）式中：a ─刻度间隔距离（mm） r ─曲率半径（mm）─分度值（0.02mm/m）分度值0.02 mm/m ⽔平仪，当刻度间隔实际距离为2 mm 时，曲率半径r 按照公式（1）计算如下：r ==100000 mm = 100 m1.3　⽔平仪的读数读数时，在调整和测量时应注意，必须保证⽓泡两端同时位于⽔准器的刻度范围内，才是有效读数。

框式水平仪框式水平仪的工作原理及使用方法框式水平仪的工作原理及使用方法图(1-1)是常用的框式水平仪，主工由框架1和弧形玻璃管主水冷器2、调整水准3组成。

利用水平仪上水准器泡的移动来测量被测部位角度的变化。

框架的测量面的平面和V形槽，V形槽便于在圆柱上面测量。

弧形玻璃管的表面上有刻线，内装乙醚(或酒精)并留有一个水准泡，水准泡总是停留在玻璃管内的最高处，若水平仪倾斜一个角度，气泡就向左或向右移动，根据移动的距离(格数)，直接或通过计算即可知道被测工件的直线度，平南度或垂直度误差。

水平仪的工作原理(图1-2)，精度为0.02mm/1000mm的水平仪玻璃管，曲率半径R=103132mm，当平面在1000mm长度中倾斜0.02mm，则倾斜角θ为: Tgθ==0.00002 θ=4”水准泡转过的角度应与平面转过和角度相等，则水准泡移动的距离(1格)为: a=,,2mm水平仪的读数方法有直接数法和平均读数法两种。

(1)直接读数法:以气泡两端的长刻线作为零线。

气泡相对零线移动作为读数，这种读数方法最为常用，见(1-3图)。

图1-3(a)表示水平仪处于水平位置，气泡两端处于长线上，读数为“0”;图1-3(b)表示水平仪逆时针方向倾斜，气泡向右移动，图示位置读数为“+2”;图1-3(C)表示水平仪顺时针方向倾斜，气泡向左移动，图示位置读数为“-3”.(2)平均读数法:由于环境温度变化较大，使气泡变长或变短，引起读数误差而影响测量的正确性，可采用平均读数法，以消除读数误差。

一、工作原理气泡水平仪的玻璃的玻璃管内壁是一个肯有一定曲率半径的曲面，当水平仪发生倾斜时，气泡就向水平仪升高的一端移动，水准泡内壁曲率半径越大分辨率越高，曲率半径越小，分辨率越低，因此水准泡的曲率半径决定了该产品的精度。

二、产品用途水平仪主要用于检验各种机床和工件的平面度、平直度、垂直度及设备安装的水平性等。

三、产品规格水平仪按不同用途制造成框式水平仪、条式水平仪和二种形式. 四、仪器结构水平仪主要由体身，水准泡系统及调整机构组成。

水平仪的使用方法和注意事项框式水平仪的使用方法和注意事项使用办法：1、框式水平仪的两个V形测量面是测量精度的基准，在测量中不能与工件的粗拙面接触或摩擦。

安放时必需小心轻放，防止因测量面划伤而损坏程度仪和形成不该有的测量误差。

2、用框式水平仪测量工件的垂直面时，不能握住与副旁边面相对的部位，而用力向工件垂直平面推压，如许会因程度仪的受力变形，影响测量的精确性。

准确的测量办法是手握持副测面内侧，使框式水平仪平稳、垂直地（调整气泡位于中心地位）贴在工件的垂直平面上，然后从纵向水准读出气泡挪动的格数。

3、运用框式水平仪时，测量前应认真清洗水平仪的工作面和被测件表面,保证框式水平仪工作面和工件外表的洁净，以避免脏物影响测量的精确性。

测量水平面时，在同一个测量位置上，应将框式水平仪调过相反的方向再进行测量。

当移动水平仪时，不允许水平仪工作面与工件外表发作摩擦，应该提起来放置。

测量时使水平仪工作面紧贴被测表面，待气泡静止后主可读数,测量时应在垂直于水准泡的位置上读数.实际倾斜值=标称分度值×L×偏差格数例如：标称分度值为0.02mm/m,L=200mm，偏差格数为2格则：实际倾斜值0.02/1000×200×2=0.008mm0.02mm/m×2=0.04mm/m，0.04mm/m×0.2m=0.008mm为避免由于水平仪零位不准而引起的测量误差，因此在使用前必须对水平仪的零位进行检查或调整。

技术要求1、外观，水平仪工作面与外表面上，不得有砂眼、裂纹、划碰伤、锈蚀和喷漆、电镀层胶落等影响使用或明显影响外观质量的缺陷；水准泡应透明、清晰、不得有影响观察和读数的缺陷；各种标志应正确、清晰。

2、相互作用，水平仪各部件安装应牢固，机构应调整方便，反应灵敏。

在调节零位时，能保证零位误差不大于1／10分度。

调整后静置四小时，其示值变化应不大于1／4分度。

3、主体材质，水平仪主体应采用刚性、耐磨性及稳定性能良好的材料制造。

框式水平仪的工作原理及使用方法图（1-1）是常用的框式水平仪，主工由框架1和弧形玻璃管主水冷器2、调整水准3组成。

利用水平仪上水准器泡的移动来测量被测部位角度的变化。

框架的测量面的平面和V形槽，V形槽便于在圆柱上面测量。

弧形玻璃管的表面上有刻线，内装乙醚（或酒精）并留有一个水准泡，水准泡总是停留在玻璃管内的最高处，若水平仪倾斜一个角度，气泡就向左或向右移动，根据移动的距离（格数），直接或通过计算即可知道被测工件的直线度，平南度或垂直度误差。

水平仪的工作原理（图1-2），精度为0.02mm/1000mm的水平仪玻璃管，曲率半径R=103132mm，当平面在1000mm长度中倾斜0.02mm，则倾斜角θ为：Tgθ==0.00002 θ=4”水准泡转过的角度应与平面转过和角度相等，则水准泡移动的距离（1格）为：a=＝＝2mm水平仪的读数方法有直接数法和平均读数法两种。

（1）直接读数法：以气泡两端的长刻线作为零线。

气泡相对零线移动作为读数，这种读数方法最为常用，见（1-3图）。

图1-3（a）表示水平仪处于水平位置，气泡两端处于长线上，读数为“0”；图1-3（b）表示水平仪逆时针方向倾斜，气泡向右移动，图示位置读数为“+2”；图1-3（C）表示水平仪顺时针方向倾斜，气泡向左移动，图示位置读数为“-3”.(2)平均读数法：由于环境温度变化较大，使气泡变长或变短，引起读数误差而影响测量的正确性，可采用平均读数法，以消除读数误差。

一、工作原理气泡水平仪的玻璃的玻璃管内壁是一个肯有一定曲率半径的曲面，当水平仪发生倾斜时，气泡就向水平仪升高的一端移动，水准泡内壁曲率半径越大分辨率越高，曲率半径越小，分辨率越低，因此水准泡的曲率半径决定了该产品的精度。

二、产品用途水平仪主要用于检验各种机床和工件的平面度、平直度、垂直度及设备安装的水平性等。

三、产品规格水平仪按不同用途制造成框式水平仪、条式水平仪和二种形式. 四、仪器结构水平仪主要由体身，水准泡系统及调整机构组成。
