水平仪测标高的使用方法水平仪（在水准测量中通常称为水准仪）测标高的使用方法可以归纳为以下几个步骤：一、准备工作1. 检查仪器：确保水平仪完好无损，三脚架稳固可靠。
2. 安置仪器：在需要测量的两点间（通常称为后视点和前视点）中间位置，撑开三脚架，并调整其高度适中，确保三脚架稳固不晃动。
3. 安装水平仪：将水平仪用连接螺旋固定在三脚架上，并调整仪器至水平状态。
二、粗平调节仪器脚螺旋：通过调节三脚架上的脚螺旋，使水平仪的圆水准气泡居中，即位于圆水准器的圆圈内。
这一步骤是使仪器的视线粗略水平。
三、瞄准与精平1. 瞄准目标：利用水平仪上的望远镜，对准后视点（已知高程点）上的标尺，并调整焦距使十字丝清晰。
2. 精平：通过微倾螺旋或微调手轮，进一步调整水平仪，使管水准器的气泡两端相吻合，即气泡居中。
此时，望远镜的视线即为精确水平。
四、读数1. 读取后视读数：在后视点标尺上读取读数，这个读数是后视读数。
2. 旋转望远镜：将望远镜旋转至前视点（待测高程点）的标尺上，并重新调整管水准器至气泡居中。
3. 读取前视读数：在前视点标尺上读取读数，这个读数是前视读数。
五、计算标高1. 计算高差：利用后视读数、前视读数以及后视点的高程，计算两点间的高差。
公式为：高差 = 后视读数 + 后视点高程 - 前视读数。
2. 确定标高：如果前视点是需要测量的点，则前视点的高程 = 后视点高程 + 高差。
六、注意事项1. 仪器保护：水平仪是精密的光学仪器，在使用过程中应避免阳光直射和剧烈震动，调试时应轻轻转动微调手轮，避免用力过大。
2. 读数准确：在读取标尺读数时，应从小数向大数读，并注意估读毫米数，以确保读数的准确性。
3. 反复检查：在测量过程中，应反复检查水平仪的气泡是否居中，以确保测量结果的可靠性。
4. 防潮防尘：标高水平仪应存放在干燥、通风、清洁的环境中，避免受潮或积尘影响精度。
5. 定期校准：标高水平仪应定期校准，以确保其精度和稳定性。
实验一--水准仪的认识及使用水准仪是一种用来测量地面高程差的仪器，在土木工程、建筑工程、地质勘察、测量工程等领域有广泛的应用。
本实验将带大家认识水准仪的基本原理、使用方法和注意事项，帮助大家更好地完成测量任务。
一、实验目的1. 了解水准仪的基本原理和构造。
2. 掌握水平测量法的基本操作方法。
3. 学会使用水准仪进行高程测量。
二、实验原理水准仪是一种利用液面一致性原理（液面都在同一水平面上）来精确测量高程差异的仪器。
其基本原理是通过放置水平的测量毛细管和气泡管来保证水平线，观测水平线和垂直线的位置来测量高差。
水准仪的主要结构组成如下：1. 望远镜：用于通过观察目标点和水平仪圆心的距离差来测量高程差。
2. 水平仪：保证仪器望远镜和目标点在同一水平面上。
3. 三脚架：用于支撑整个仪器。
4. 水准仪箱体：用于固定望远镜、水平仪和气泡管等测量元器件。
5. 气泡管：用于检测望远镜是否在同一垂直面上，保证数据的精度。
三、实验步骤1. 安装水准仪将水准仪放置在平稳的地面上，三脚架张开水平，使得水准仪可以均匀受力，望远镜正对目标点，调整望远镜的方向和高度，使目标点和十字线中心重合。
2. 开始测量观测目标点和水准仪十字线交点的位置，用目镜内的毛细管测出目标点与水准仪望远镜光轴的高差，然后以水准仪为基准，依次观测所需目标点的高差。
3. 操作要点在进行水准测量时，需要注意以下几点：（1）水准仪必须放在平稳、坚固的地面上，并且保持三脚架处于水平状态，避免因不平衡或移位造成误差。
（2）进行观测时应采用低照光源，避免反射光干扰观测。
（3）望远镜式水准仪的准直器必须在观测前进行调整和检查，保证观测数据准确无误。
（4）水准仪的存放应注意轻拿轻放，避免碰撞和摔落造成损坏或误差。
四、实验注意事项1. 测量时应注意目镜镜头清洁，便于观测并且不影响数据准确度。
2. 在观测数据时，必须确保水准仪的三脚架同时接触地面，并且调整不动。
3. 把水准仪移动到下一测点时应将三脚架先移动到下一位置，然后再将水准仪移动过去。
水平仪、经纬仪安全操作规程范本一、操作前准备1. 操作人员应具备相关仪器的基本知识和操作技能，并经过相关培训和考核合格。
2. 在进行操作前，应检查仪器的外观是否完好，并排除发现任何损坏或异常的情况。
3. 确保所使用的仪器已校准并处于正常工作状态，验证其精度和准确度。
二、使用安全1. 在操作过程中，操作人员应穿着适合的工作服装，避免穿着过长或过宽的衣物，以防缠绕到仪器上。
2. 使用仪器时，应保持周围环境的整洁和干净，以免仪器受到外部干扰或污染。
3. 在使用仪器时，应保持仪器的平稳，避免在不稳定的位置使用，以防仪器滑落或损坏。
4. 手持仪器操作时，应确保手部稳定，避免震动或晃动，以保证测量的准确性。
5. 对于需要爬梯或站在高处操作的情况，应确保梯子或支架的稳定性，并使用安全防护措施。
三、仪器保养1. 操作结束后，应将仪器放置在干燥、阴凉且无尘的地方，避免日晒或热源直射。
2. 仪器表面应定期清洁，以保持仪器的亮度和外观。
3. 仪器的关键部件和配件应定期检查和维护，确保其功能正常和性能稳定。
4. 仪器内部的灵敏元件和电路应定期检修和校准，确保其准确度和工作稳定性。
四、安全事故处理1. 在使用过程中，如发生仪器损坏、故障或意外情况，操作人员应立即停止操作，并及时报告有关人员进行处理。
2. 发生人员受伤或其他安全事故时，应立即施救并通知急救人员进行处理。
3. 对于涉及仪器的安全事故，应进行事故调查，并及时整改和采取相应的措施，防止类似事故再次发生。
五、其他注意事项1. 不得私自调整仪器的任何参数或拆卸仪器的任何部件，以免引起不必要的损坏或影响其性能。
2. 操作人员应遵守相关的操作规程和安全准则，并严格按照操作手册中的要求进行操作，确保安全和准确。
3. 在进行长时间连续操作时，应适时休息和放松，避免疲劳导致操作失误和事故发生。
4. 在使用仪器时，应注意保护仪器免受湿气、尘埃和化学物质的侵害，避免其受到损坏。
总之，安全操作水平仪、经纬仪是保证工作质量和安全的重要环节。
水平仪使用方法水平仪是在建筑、木工、机械制造等领域中广泛应用的工具，用于测量和确保水平平面的精准度。
它是一种简单而有效的工具，但在使用时需要注意一些关键的方法和事项，以确保测量的精准性。
本文将介绍水平仪的使用方法和注意事项，帮忙您正确使用水平仪并获得精准的测量结果。
一、使用方法1、准备工作：在开始使用水平仪之前，首先需要选择一个平整且稳定的表面。
这可以是地面、墙壁、工作台等。
确保表面没有倾斜或晃动，以免影响水平仪的精准度。
2、放置水平仪：将水平仪放置在待测表面上，确保它平稳放置且不会滑动。
水平仪通常具有一个气泡级或液面管，用于指示水平度。
确保水平仪的标尺或液面管与待测表面平行。
3、调整水平：察看水平仪上的气泡或液面，并依据需要进行调整。
假如气泡位于中心位置或液面居中，则表明表面是水平的。
依据水平仪的类型，可能需要调整水平仪的位置或使用调整螺钉进行微调。
4、校准水平仪（可选）：一些水平仪可能需要定期校准以确保其精准度。
请参考水平仪的使用说明书，了解如何进行校准并依照说明进行操作。
二、注意事项1、平稳表面：在使用水平仪之前，请确保待测表面是平整、稳定的。
假如表面不平整或存在不规定的凹凸，将影响水平仪的精准度。
2、高度精准：水平仪对于测量高度要求不高，但应确保水平仪的位置接近您需要测量的水平线。
确保水平仪的底部与表面充分接触。
3、温度影响：极端的温度变化可能会对水平仪的精准度产生影响。
避开将水平仪暴露在极端温度的环境中，尽量在温度稳定的环境中使用水平仪。
4、精细操作：在调整水平仪时，尽量保持手部稳定，以削减误差。
用轻柔的动作进行微调，并避开过度移动或冲击水平仪，以免干扰测量结果。
5、清洁维护：定期清洁水平仪的表面和气泡级或液面管，以确保其正常工作和精准度。
使用柔嫩的布或纸巾轻轻擦拭水平仪，避开使用化学清洁剂或粗糙的材料，以免损坏水平仪的表面。
6、学习水平仪的特性：不同类型的水平仪可能具有不同的特点和功能。
简述水准仪的使用方法和步骤一、水准仪简介水准仪是一种测量地面高程差异的仪器，广泛应用于建筑、工程、测绘等领域。
它通过测量水平线与地面的夹角来确定地面的高程，具有高精度和可靠性的特点。
二、水准仪的组成水准仪主要由望远镜、水平仪、支架和测量尺等部分组成。
望远镜用于观测目标点，水平仪用于判断水平状态，支架用于固定水准仪，测量尺用于测量高差。
三、水准仪的使用方法和步骤1. 设置基准点：在测量前，需要选择一个基准点，通常选择地面上的一个固定点作为基准点，可以是一个钉子或标志物。
确保基准点的高程已知或已测量。
2. 安装水准仪：将水准仪放置在基准点附近的平稳地面上，使用支架将其固定。
确保水准仪的望远镜与基准点在同一水平线上。
3. 校准水平仪：通过调整水平仪，使其气泡位于中央位置。
这样可以确保水准仪的水平度达到最佳状态。
4. 观测目标点：通过望远镜观测目标点，目标点可以是地面上的标志物或其他测量点。
确保望远镜准确对准目标点。
5. 读取测量结果：在观测目标点后，通过水准仪上的测量尺读取高差数值。
高差是指目标点与基准点之间的垂直距离差异。
6. 移动水准仪：根据需要，将水准仪移动到下一个目标点的位置。
重复步骤4和步骤5，直到完成所有目标点的测量。
7. 计算高程差：将每个目标点的高差数值与基准点的高程相加或相减，即可得到各目标点的高程差。
根据需要，可以进行进一步的计算和分析。
8. 检查和记录：在完成测量后，应仔细检查测量结果的准确性。
将测量结果记录下来，包括目标点的编号和对应的高程差数值。
四、注意事项1. 在使用水准仪前，应检查仪器的状态和精度，确保其正常工作。
2. 在观测目标点时，要保持仪器的稳定性，避免震动和干扰。
3. 在移动水准仪时，要小心轻放，避免损坏仪器。
4. 在测量过程中，要注意环境因素的影响，如风力、温度等，以保证测量结果的准确性。
5. 在记录测量结果时，要清晰、准确地标注每个目标点的编号和高程差数值。
总结：水准仪是一种测量地面高程差异的重要工具，使用水准仪进行测量需要按照一定的步骤进行操作。

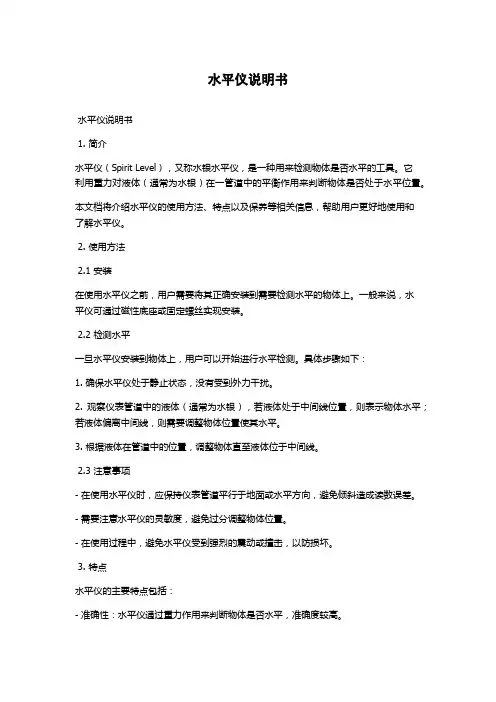

水平仪说明书水平仪说明书1. 简介水平仪（Spirit Level），又称水银水平仪，是一种用来检测物体是否水平的工具。
它利用重力对液体（通常为水银）在一管道中的平衡作用来判断物体是否处于水平位置。
本文档将介绍水平仪的使用方法、特点以及保养等相关信息，帮助用户更好地使用和了解水平仪。
2. 使用方法2.1 安装在使用水平仪之前，用户需要将其正确安装到需要检测水平的物体上。
一般来说，水平仪可通过磁性底座或固定螺丝实现安装。
2.2 检测水平一旦水平仪安装到物体上，用户可以开始进行水平检测。
具体步骤如下：1. 确保水平仪处于静止状态，没有受到外力干扰。
2. 观察仪表管道中的液体（通常为水银），若液体处于中间线位置，则表示物体水平；若液体偏离中间线，则需要调整物体位置使其水平。
3. 根据液体在管道中的位置，调整物体直至液体位于中间线。
2.3 注意事项- 在使用水平仪时，应保持仪表管道平行于地面或水平方向，避免倾斜造成读数误差。
- 需要注意水平仪的灵敏度，避免过分调整物体位置。
- 在使用过程中，避免水平仪受到强烈的震动或撞击，以防损坏。
3. 特点水平仪的主要特点包括：- 准确性：水平仪通过重力作用来判断物体是否水平，准确度较高。
- 灵敏度：水平仪通常具有较高的灵敏度，能够检测到微小的倾斜角度。
- 方便携带：水平仪一般体积较小，便于携带和使用。
- 耐用性：水平仪通常采用坚固的材料制作，具有一定的耐用性。
4. 保养与维护为了确保水平仪的正常运行和使用寿命，用户还需要进行一些简单的保养和维护工作。
以下是一些建议：- 定期清洁：使用软布擦拭水平仪表面和管道，确保其保持干净。
- 防尘防潮：在不使用水平仪时，应将其存放在干燥的地方，并避免灰尘积聚。
可选择使用防尘套来保护水平仪。
- 避免高温和震动：水平仪对高温和强烈震动较为敏感，应避免长时间暴露在高温环境中，同时要注意轻放，避免撞击和摔落。
5. 常见问题5.1 液体无法平衡怎么办？如果观察到水平仪仪表管道中的液体无法平衡，并且确定物体已经处于水平位置，可能是由于水平仪出现故障。
水平仪、经纬仪安全操作规程一、操作前准备1. 在使用水平仪和经纬仪之前，必须仔细阅读并理解操作说明书，熟悉仪器的结构、性能和操作方法。
2. 检查仪器的外观是否完好无损，如有损坏或故障，应及时维修或更换。
3. 确保工作场所安全、整洁，无明火和易燃物品。
二、安全操作1. 水平仪的操作：a. 操作人员应穿戴好安全服装、安全帽和防滑鞋。
b. 在使用水平仪之前，应确认仪器已经校准并正确安装。
c. 在进行实际测量前，应先对仪器进行预热，并进行零位校正。
d. 在使用过程中，应保持仪器的稳定，避免剧烈震动或碰撞。
e. 操作人员应准确读取仪器上的测量结果，避免误判。
2. 经纬仪的操作：a. 操作人员应穿戴好安全服装、安全帽和防滑鞋。
b. 在使用经纬仪之前，应确认仪器已经校准并正确安装。
c. 在进行实际测量前，应先进行目镜调焦并校准刻度盘。
d. 使用经纬仪时，应确保目标物处于平稳、平整的表面上。
e. 操作人员应准确读取仪器上的测量结果，避免误判。
三、保养与维护1. 定期清洁仪器表面和镜头，防止灰尘和污垢影响测量精度。
2. 使用后，应及时关闭仪器，拆卸电源并将仪器存放在安全干燥的地方。
3. 不得将仪器长时间暴露在阳光下或高温、潮湿的环境中。
4. 如发现仪器存在故障或异常情况，应立即停止使用，并联系专业人员进行维修。
四、安全防范措施1. 使用水平仪和经纬仪时，应远离高压电源和电磁干扰源，避免仪器受到干扰。
2. 在操作过程中，应注意人身安全，避免造成人员伤害或仪器损坏。
3. 不得将水平仪和经纬仪用于超出其设计范围的工作，以免造成事故。
4. 若需要在较高高度进行测量，应使用稳定的支架或工作平台，并采取必要的安全防护措施。
五、紧急事故处理1. 在发生火灾、漏电等紧急情况时，应立即切断电源，并使用灭火器等紧急设备进行处理。
2. 在发生人员伤害或仪器损坏时，应立即停止使用，并采取必要的急救措施或与相关部门联系。
六、其他注意事项1. 严禁擅自拆解或更改仪器结构，以免影响仪器的性能和稳定性。
水平仪使用方法水平仪是一种用来检测水平面的工具，广泛应用于建筑、家具制作、工程测量等领域。
正确的使用水平仪可以确保工程质量，提高工作效率。
下面将介绍水平仪的使用方法，希望能对大家有所帮助。
1. 检查水平仪的准确性。
在使用水平仪之前，首先要确保水平仪本身的准确性。
可以将水平仪放置在一个已知水平的平面上，观察指示是否在中心线上。
如果指示不在中心线上，就需要进行校准或更换水平仪。
2. 放置水平仪。
在使用水平仪进行测量时，需要将水平仪放置在需要检测水平的表面上。
在放置水平仪之前，要先清理表面，确保表面平整无杂物。
然后轻轻放置水平仪，不要用力过大，以免影响测量准确性。
3. 观察指示。
当水平仪放置在表面上后，观察水平仪上的指示。
如果指示在中心线上，则表明该表面是水平的；如果指示偏离中心线，则表明该表面不是水平的，需要进行调整。
4. 调整表面。
如果观察到水平仪的指示偏离中心线，就需要进行表面的调整。
可以通过调整支撑点的高度或者调整表面的倾斜度来使水平仪指示回到中心线上。
调整时要小心操作，逐步进行，直到指示完全在中心线上为止。
5. 注意事项。
在使用水平仪时，需要注意以下几点：避免水平仪受到剧烈震动，以免影响测量准确性；避免水平仪与化学物质接触，以免损坏水平仪；使用完毕后，要将水平仪放置在干燥通风处，避免受潮或受阳光直射。
总结。
水平仪是一种简单易用的测量工具，正确的使用方法可以确保测量的准确性。
在使用水平仪时，要注意检查水平仪的准确性，正确放置水平仪，观察指示，并进行必要的调整。
同时，要注意保护水平仪，避免受到损坏。
希望以上介绍的水平仪使用方法能够帮助大家更好地使用水平仪，提高工作效率，保证工程质量。
水平仪使用方法1. 简介水平仪（也称平衡仪、水平度量仪）是一种用于测量物体表面是否水平的工具。
它通常由一个装有液体（如酒精或水）的管子和一个气泡组成。
在使用时，我们需要将水平仪放置在待测物体的表面上，通过观察气泡的位置来判断物体是否水平。
2. 使用步骤下面是水平仪的使用步骤：步骤一：准备工作首先，确保你拥有一只水平仪，这是使用水平仪的前提。
步骤二：选择合适的表面选择一个你想要测试水平度的表面。
这可以是一块平整的桌子、一个墙面，或者任何其他表面。
步骤三：放置水平仪将水平仪放置在选定的表面上。
当水平仪放置平稳时，液体中的气泡会出现在水平仪的中央。
步骤四：观察气泡位置观察水平仪中气泡的位置。
如果气泡位于中央位置，这说明测试表面是水平的。
如果气泡位于左侧或右侧，表明待测表面存在倾斜。
步骤五：调整表面水平度如果水平仪显示表面倾斜，需要采取相应措施调整表面的水平度。
这可以通过垫高或调整表面的支撑点来实现。
步骤六：重新测试水平度在进行了相应调整后，将水平仪放回测试表面上，再次观察气泡的位置。
如果气泡位于中央，表明表面已经调整到水平位置。
3. 使用技巧以下是一些使用水平仪时的技巧和注意事项：•在使用水平仪时，要确保它没有受到外界因素的干扰，如风力或震动。
•在放置水平仪之前，可以先用手轻轻地摇晃一下，这有助于让气泡在管子中移动到中央位置。
•在观察气泡位置时，应从不同的角度来确定水平仪的水平度。
•气泡在中央位置的时间越久，表明物体的水平度越高。
•当水平仪不再使用时，应放置在干燥和垂直的位置，以保护其精度。
4. 结论通过使用水平仪，我们可以准确测量物体表面的水平度。
遵循正确的使用方法和技巧，可以获得更加准确可靠的结果。
光学合像水平仪使用方法
光学合像水平仪是一种高精度的水平测量仪器，广泛应用于各种工程测量和工业生产中。
正确使用光学合像水平仪可以保证测量结果的准确性和可靠性，以下是使用该仪器的详细步骤和注意事项。
一、准备工作
1.了解仪器结构和功能：光学合像水平仪由多个部件组成，包括水平仪主体、望远镜、物镜、支架等。
使用前需要熟悉各部件的作用和安装方法。
2.检查仪器状态：使用前需要检查光学合像水平仪是否完好，包括各个部件是否齐全，是否有损坏或脏污，确保仪器正常工作。
3.安装仪器：将光学合像水平仪安装在稳固的三脚架上，并调整水平仪主体的水平位置，使其与测量面平行。
二、测量步骤
1.调焦：通过调节望远镜的焦距，使目标物体的像呈现在物镜的焦点上。
2.放置目标：将目标物体放置在物镜的焦点上，并使其与光学合像水平仪的测量面垂直。
3.读数：通过观察水平仪上的刻度盘，读取水平仪的读数。
读数时应注意视线与刻度盘的垂直关系，以避免读数误差。
4.记录数据：将测量结果记录在测量记录表上，并标注测量时间、地点、人员等信息。
三、注意事项
1.避免震动和碰撞：光学合像水平仪是一种高精度的仪器，使用过程中应避免受到震动和碰撞，以免影响测量精度。
2.避免阳光直射：阳光直射会损坏光学合像水平仪的部件，因此使用过程中应避免阳光直射。
框式水平仪的使用方法和注意事项
使用办法：
1、框式水平仪的两个V形测量面是测量精度的基准，在测量中不能与工件的粗拙面接触或摩擦。
安放时必需小心轻放，防止因测量面划伤而损坏程度仪和形成不该有的测量误差。
2、用框式水平仪测量工件的垂直面时，不能握住与副旁边面相对的部位，而用力向工件垂直平面推压，如许会因程度仪的受力变形，影响测量的精确性。
准确的测量办法是手握持副测面内侧，使框式水平仪平稳、垂直地（调整气泡位于中心地位）贴在工件的垂直平面上，然后从纵向水准读出气泡挪动的格数。
3、运用框式水平仪时，测量前应认真清洗水平仪的工作面和被测件表面,保证框式水平仪工作面和工件外表的洁净，以避免脏物影响测量的精确性。
测量水平面时，在同一个测量位置上，应将框式水平仪调过相反的方向再进行测量。
当移动水平仪时，不允许水平仪工作面与工件外表发作摩擦，应该提起来放置。
测量时使水平仪工作面紧贴被测表面，待气泡静止后主可读数,测量时应在垂直于水准泡的位置上读数.
实际倾斜值=标称分度值×L×偏差格数例如：标称分度值为
0.02mm/m,L=200mm，偏差格数为2格
则：实际倾斜值0.02/1000×200×2=0.008mm
0.02mm/m×2=0.04mm/m，0.04mm/m×0.2m=0.008mm
为避免由于水平仪零位不准而引起的测量误差，因此在使用前必须对水平仪的零位进行检查或调整。
技术要求
1、外观，水平仪工作面与外表面上，不得有砂眼、裂纹、划碰伤、锈蚀和喷漆、电镀层胶落等影响使用或明显影响外观质量的缺陷；水准泡应透明、清晰、不得有影响观察和读数的缺陷；各种标志应正确、清晰。
2、相互作用，水平仪各部件安装应牢固，机构应调整方便，反应灵敏。
在调节零位时，能保证零位误差不大于1／10分度。
调整后静置四小时，其示值变化应不大于1／4分度。
3、主体材质，水平仪主体应采用刚性、耐磨性及稳定性能良好的材料制造。
4、分度与分划线，水平仪的分度间距为2mm，分划线宽度为0。
20mm，偏差不应大于0。
05mm，分划线色迹应明显、牢固、便于观察读数。
5、气泡长度，水平仪气泡长度应等于基准线间距，在温度20±2℃时，气泡长度偏差应不大于一个分度。
使用注意事项
1、水平仪使用前用无腐蚀性汽油将工作面上的防锈油洗净，并用脱脂棉纱撺拭干净方可使用。
2、温度变化会使测量产生误差，使用时必须与热源和风源隔绝。
如使用环境温度与保存环境温度不同，则需在使用环境中将水平仪位置于平板上稳定2 小时后方可使用。
3、测量时水平仪必须放置平稳,不应有手感上的摆动,必须待气泡完全静止后方可读数。
4、水平仪使用完毕，必须将工作面擦试干净，并涂以无水，无酸的防锈油，覆盖防潮纸装入盒中置于清洁干燥处保管。
读数方法
1、直接读数法：以气泡两端的长刻线作为零线，气泡相对零线移动格数作为读数，这种读数方法最为常用。
2、平均读数法：由于环境温度变化较大，使气泡变长或缩短，引起读数误差而影响测量的正确性，可采用平均读数法，以消除读数误差。
平均读数法读数是分别从两条长刻线起，向气泡移动方向读至气泡端点止，然后取这两个读数的平均值作为这次测量的读数值。
即倾斜值δ=δ1+δ2(其中气泡向同侧移动为正,反侧移动为负),气泡向高的方向移动.
①水平仪是否合格，零位是否正确。
水平仪的零位是指当水平仪的下工作面处于水平状态时，气泡居中间位置，即处在零位线(中间两条基准线)的对称位置。
所谓对称位置为气泡两端与两基准线的间距相等。
因此，零位满足:
a.被测面处于水平位置，即自然水平面;
b.水准泡轴线与水平仪底面平行，即水平仪底面处于水平位置;
c.气泡两端刚好与两长刻线(基准线)相切(图7-55)。
②水准器是水平仪的关键件，应该注意轻拿轻放水平仪，防止碰撞。
③工作场地要防振，测量装置要稳定。
⑤温度要恒定。
尽量避免温度变化的影响。
合像水平仪使用方法
合像水平仪的工作原理: 合象水平仪是利用棱镜将水准器中的气汽象符合放大，来提高读数的精确度，利用杠杆、微动螺杆这一套传动机构来提高读数的灵敏度。
所以被测量件倾斜0.01毫米/米时，就可精确的在合象仪中读出。
(在合象水平仪中水准器主要是起指零的作用。
)
3、仪器结构
合像水平仪是由水准泡、棱镜、目镜、精密螺杆、螺母、刻度盘、刻度板及具有平面、V型工作面的底座外壳组成。
4、使用方法
4.1 、测量时将水平仪平稳放置在被测件表面上（两者均需擦拭干净）待气泡影像完全符合后，可进行读数。
读数时毫米值从刻度板读得，忽米值从刻度盘读得，两部分之和为读数。
读数的正负由圆刻度盘的旋向决定（“＋”“－”号标记在刻度盘上方）。
例1：在测量水平位置时，当横刻度游标位置在5—6mm之间，圆刻度盘刻线对准7，（零位位置是在5mm处）7忽米值是在“＋”方向旋转所得，即被测工件是在旋钮端水平位置高0.07mm/m.
例2 在测量平板或机床导轨的平面度时，当第一次测量后得到数值a1,第二次测量值为a2，他们的测量结果是a1与a2之差的绝对值N（以忽米为单位的刻度值）。
水平仪所标示示值是一米为基准长的倾斜值。
如需要测量长度为L的实际倾斜值可以通过下式进行计算：
实际倾斜值=刻度示值×L×刻度值（绝对值）
例：刻度示值为0.01mm/m L=166mm 读数值为7，则实际倾斜值
= 0.01/1000 ×166×7=0.01162
4.2、当需要认定第二次测量与始点位置的高低方向时，当方向“＋”向旋转得到a2，则说明旋钮方向高N格，反之则旋钮方向低N格。
4.3、在检定或使用中如发现水平仪的示值超差而且成线性变化
时则应该重新调整杠杆比。
如发现水平仪的零位超差，则应重新调整刻度盘或水准座支撑螺钉，此两项工作应由计量部门进行。
5、注意事项
5.1、水平仪使用前用无腐蚀汽油将工作面上的防锈油洗净，并用
脱脂棉纱擦拭干净方可使用。
5.2、温度变化会使测量产生与保存环境温度不同，则需要在使用
环境中将水平仪置于平板上稳定2小时后方可使用。
5.3、测量时必须待气泡影像符合并静止后方可读数。
5.4、水平仪使用完毕，必须将工作面擦拭干净，并涂以无水、无
酸的防锈油，覆盖防潮纸装入盒中，置于清洁干燥处保管。
5.5、合像水平仪调节请勿超出刻度板量程范围，以免损坏水平仪！
水准器安装在杠杆架的底板上它的水平位置用微分盘旋钮通过测微螺杆与杠杆系统进行调整。
水准器内的气泡圆弧分别用三个不同方向位置的棱镜反射至观察窗分成两个半像利用光学原理把气泡像复
合放大(放大5倍)提高读数精度,并通过杠杆机构提高读数的灵敏度和增大测量范围。
当水平仪处于水平位置时气泡A与B重合见图7-10c。
当水平仪倾斜时气泡A与B不重合见图7-10d。
测微螺杆的螺距P=0.5mm微分盘刻线分为100等分。
微分盘转过一格,测微螺杆上螺母轴向移动0.005mm。
1 使用方法
将水平仪放在工件的被测表面上眼睛看窗口1,手转动微分盘直至两个半气泡重合时进行读数。
读数时,从窗口4读出毫米数,从微分盘上读出刻度数。
例分度值为0.01mm/1000mm的光学合像水平仪微分盘上的每一格刻度表示在1m长度上两端的高度差为0.01mm。
测量时如果从窗口读出的数值为1mm微分盘上的刻度数为16这次测量的读数就是1.16mm即被测工件表面的倾斜度在1m长度上高度差为1.16mm。
如果工件的长度小于或大于1m时可按正比例方法计算:1m长度上的高度差×工件长度。
2 使用特点
1) 测量工件被测表面误差大或倾斜程度大时,使用框式水平仪气泡就会移至极限位置而无法测量光学合像水平仪就设有这一弊病。
2) 环境温度变化对测量精度有较大的影响所以使用时应尽量避免工件和水平仪受热。
