变压器倒运方案

四川丰岩堡水电站变压器运输方案南通晓星变压器有限公司：四川丰岩堡水电站变压器两台套主变及附件从南通晓星采用公路运输方式运达四川丰岩堡水电站就位。

为确保运输安全，我公司特制定如下运输方案。

一、变压器外形尺寸及单件重量名 称外形尺寸（长*宽*高）mm 重量t 件数附件及油 备注相变压器 5500*2515*3420 46.22 1 31.14 充氮运输 相变压器 3890*2928*3386 38 3 46.8 充氮运输 合计 160.22 4 77.94二、运输路线晓星变压器有限公司----南京----合肥----武汉----宜昌----重庆----成都——绵阳——江油——平武——小河乡——丰岩堡水电站（全程约2800公里）。

三、车辆选型根据贵公司提供的变压器外型尺寸及单件重量，我公司采用豪泺牵引车四辆、附件车两辆。

设备图四、道路概况:1.晓星变压器有限公司至重庆、成都为高速公路和一级混合路面。

2.成都至绵阳为二级路面。

3.绵阳至江油为二、三级混合路面。

4. 江油至丰岩堡水电站为水泥路面，路宽为9米，可通行。

收费站超宽道为4米，高5米，可通行。

此遂道宽8米，双向通行，高度为6米。

此路段为重灾区修复后路面，可通行。

北川至平武交界处，道路良好。

此收费站宽5米，高8米，可通行。

进入山区，路面为8米，可通行。

山区地带，可通行。

电站区域，道路良好。

五、组成项目运输小组序号岗位职责1 项目经理负责全面指挥、组织和管理车队的行车安全、车辆检查、维修等工作，对本小组严格正确执行各种规章制度、运输计划、确保运输车辆技术状况良好负责。

2 驾驶员严格遵守交通法，按照运输计划严格执行各项操作规程，服从负责人员的正确指挥、认真做好每日车辆的安全检查，确保驾驶的绝对安全。

3 排障人员负责道路排障及高空排障，保证运输车辆能正常通行。

4 安全检查人员负责运输过程中各项作业的管理和监督检查，并对本车队作业操作过程可能发生的安全问题，及时消除同时做好记录。

变压器的运输方案引言变压器作为电力系统中的重要设备，其在运输过程中需要注意一系列的问题，如保护变压器设备的完好性、确保安全交付等。

本文将针对变压器的运输方案进行详细说明，包括运输前的准备工作、运输过程中的注意事项以及到达目的地后的安装工作。

运输前的准备工作在开始运输前，应对变压器进行必要的准备工作，以确保其在运输过程中的安全。

以下是运输前的准备工作：1.规划运输路线：在选择运输路线时，应综合考虑道路的条件、桥梁的承重能力以及交通流量等因素。

选择合适的运输路线，有助于降低运输风险。

2.确定运输方式：根据变压器的大小、重量以及运输距离等因素，选择合适的运输方式。

常见的运输方式包括公路运输和海运运输等。

3.运输许可证申请：根据当地法规和规定，申请所需的运输许可证。

运输许可证的申请程序根据不同地区可能会有所不同，需要提前了解并按照规定办理。

4.清理和检查：在运输前，应清理变压器及其附件，确保其表面无污垢，并进行外观检查，以排除任何潜在的问题。

5.固定和防护措施：在运输前，应采取适当的固定和防护措施，以防止变压器在运输过程中发生位移、脱落或损坏。

运输过程中的注意事项在变压器的运输过程中，需要特别注意一些事项，以确保运输的安全和顺利进行。

以下是运输过程中需要注意的事项：1.指定专人负责：在运输过程中，应指定专人负责变压器的运输工作，并确保其具备必要的运输经验和知识。

2.跟踪监测：在运输过程中，应随时跟踪监测变压器的运输状况，确保其处于安全状态。

如有异常情况发生，应及时采取措施，防止进一步损坏。

3.避免震动和碰撞：在运输过程中，应尽量避免变压器受到震动和碰撞。

可以采取使用缓冲材料、隔离物体等措施，保护变压器免受外界冲击。

4.防潮防水：在海运或长途公路运输中，应采取适当的防潮、防水措施，避免变压器受到水分损害。

可以使用密封包装材料、防水涂料等措施，确保变压器处于干燥状态。

5.注意气温和湿度：在运输过程中，应特别注意气温和湿度的变化。

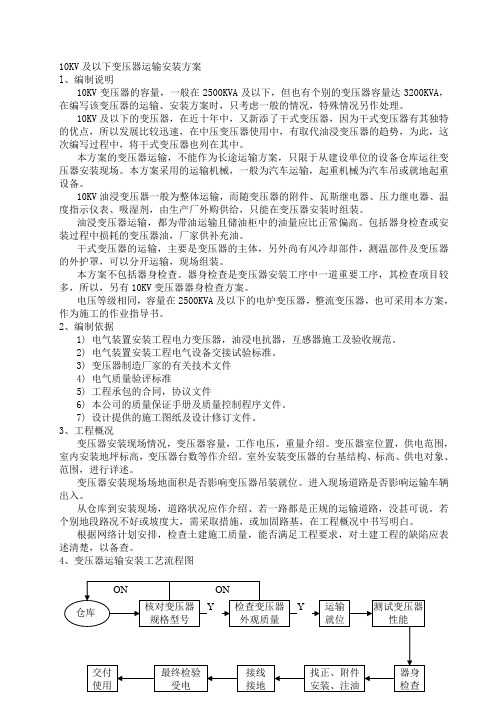

10KV及以下变压器运输安装方案l、编制说明10KV变压器的容量，一般在2500KVA及以下，但也有个别的变压器容量达3200KVA，在编写该变压器的运输、安装方案时，只考虑一般的情况，特殊情况另作处理。

10KV及以下的变压器，在近十年中，又新添了干式变压器，因为干式变压器有其独特的优点，所以发展比较迅速，在中压变压器使用中，有取代油浸变压器的趋势，为此，这次编写过程中，将干式变压器也列在其中。

本方案的变压器运输，不能作为长途运输方案，只限于从建设单位的设备仓库运往变压器安装现场。

本方案采用的运输机械，一般为汽车运输，起重机械为汽车吊或就地起重设备。

10KV油浸变压器一般为整体运输，而随变压器的附件、瓦斯继电器、压力继电器、温度指示仪表、吸湿剂，由生产厂外购供给，只能在变压器安装时组装。

油浸变压器运输，都为带油运输且储油柜中的油量应比正常偏高。

包括器身检查或安装过程中损耗的变压器油，厂家供补充油。

干式变压器的运输，主要是变压器的主体，另外尚有风冷却部件，测温部件及变压器的外护罩，可以分开运输，现场组装。

本方案不包括器身检查。

器身检查是变压器安装工序中一道重要工序，其检查项目较多，所以，另有10KV变压器器身检查方案。

电压等级相同，容量在2500KVA及以下的电炉变压器，整流变压器，也可采用本方案，作为施工的作业指导书。

2、编制依据1)电气装置安装工程电力变压器，油浸电抗器，互感器施工及验收规范。

2)电气装置安装工程电气设备交接试验标准。

3)变压器制造厂家的有关技术文件4)电气质量验评标准5)工程承包的合同，协议文件6)本公司的质量保证手册及质量控制程序文件。

7)设计提供的施工图纸及设计修订文件。

3、工程概况变压器安装现场情况，变压器容量，工作电压，重量介绍。

变压器室位置，供电范围，室内安装地坪标高，变压器台数等作介绍。

室外安装变压器的台基结构、标高、供电对象、范围，进行详述。

变压器安装现场场地面积是否影响变压器吊装就位。

xxxx电气工程主变压器卸车、倒运、上台就位方案编制：审核：批准：XXXX电气工程施工项目部201义年义月义日说明：根据义义义义对大型设备运输要求，结合大件设备的外形尺寸及路况情况，为了保证站内主变压器的安全倒运至上台就位，我们组成了安全、技术为主的领导小组，对本工作进行了认真详细的研究，特制定施工方案如下：一、倒运设备名称及路线：1、倒运设备名称及规格：2、倒运地点：XXXX升压站内3、将平板车上变压器卸车倒运至主变基础10米上台就位二、施工方案1、本变压器由厂家装车直接运输至升压站，到站内后将平板车调整与主变基础中心对位，待施工单位准备卸车倒运上台。

2、施工单位在站内主变卸车倒运上台前，事先应在主变基础距平板车间搭设：长4M、宽4M、高1M枕木方垛，将平板车上主变压器卸车至枕木方垛上，主变压器卸至枕木方垛上后，再开始进行二次倒运上台就位。

3、运输施工前，相关技术及施工人员应到现场实地勘查，掌握和了解周围作业环境，确保安全施工，对所有参加运输倒运作业人员应进行安全、技术交底，明确整个施工过程程序步骤和工艺，要求明确每一个作业人员所承担的岗位职责。

4、落实施工所用车辆及所用的设备、机索具，并按要求组织到位，保证其使用性能良好。

三、主体卸车、倒运、上台、就位1、卸车、上台、就位找正主要工具及机械设备：(1)推进器2台。

(2) 100T电动液压千斤顶4个。

(3)道木80根。

(4)厚40mm、长600mm、宽500mm的垫板4块。

(5) 6M钢轨6根(6)铁削2、变压器卸车就位：1)运载车到场后调整载运车辆的位置，使变压器正对选定的卸车地点，待平板车调整使其正对变压器基础中心并尽可能靠近，用三角木掣住拖车前后轮。

2)在运输车与主变基础之间搭道木台，如平板车较低，在平板车上也要用道木搭台与轨道平齐。

3)用电动四只千斤顶将变压器顶升，顶升高度至能穿入钢轨即可，一般不超过200mm。

顶升时，随着器身升高，应陆续在其底部塞进木板和道木。

变压器倒运技术措施及安全技术交底引言变压器是电力系统中的重要设备，常常需要在运输过程中进行倒运。

然而，变压器倒运涉及到一系列的技术措施和安全问题，必须在倒运前进行详细的技术交底，以确保整个倒运过程安全可靠。

本文将详细阐述变压器倒运的技术措施及安全技术交底。

一、倒运前的准备工作1. 检查变压器运输条件在进行变压器倒运前，需要对运输条件进行检查，包括运输车辆的选择、道路条件的评估以及倒运时间的确定。

确保运输车辆符合标准，并根据变压器的尺寸、重量和道路状况，选择适合的运输工具。

2. 确定倒运路径倒运路径的选择至关重要，需要考虑道路的曲率、坡度、通行能力以及倒运过程中可能遇到的限高限宽等问题。

通过实地勘查，确定最佳倒运路径，确保在遇到困难时能够及时应对。

3. 评估现场环境在倒运现场进行环境评估，包括地面承载能力、施工空间和道路宽度等。

确保倒运过程中不会对周围环境造成损害，并可以提前做好周边道路交通的疏导工作。

4. 制定详细计划依据倒运准备工作的结果，制定详细的倒运计划，包括倒运的时间安排、现场物料和工具的准备、倒运过程中的应急措施等。

计划要尽可能细化，确保每个环节都有明确的操作指导。

二、倒运过程中的技术措施1. 变压器固定在倒运过程中，必须确保变压器能够牢固地固定在运输车辆上，以防止在运输过程中发生滑移、倾覆等情况。

可以使用专用的固定夹具或绳索等进行固定，同时确保固定点的抗拉能力和稳定性。

2. 路面整平在倒运前，需要对倒运路径进行路面整平工作，以确保变压器在倒运过程中不会因为颠簸而受损。

可以通过填土、夯实等方式对路面进行整修。

3. 引导与疏导在倒运过程中，需要设置专人进行引导与疏导工作，确保交通秩序的顺畅。

通过合理的交通标志和引导牌的设置，引导其他车辆绕行，避免与倒运车辆发生碰撞或交通堵塞。

4. 监控和检测倒运过程中需要进行实时监控和检测，以确保倒运过程的安全。

可以使用摄像头、测力仪等设备监控变压器的状态和固定情况，及时发现问题，并进行调整和处理。

电力工程变压器搬运方案前言变压器是电力系统中不可或缺的重要设备，它可以将电能从高压向低压转换或者反向转换，在电力系统中起着非常关键的作用。

但是在变压器的搬迁过程中，由于体积庞大、重量巨大，存在危险，因此对于变压器的搬运方案需要进行认真的研究和实验，确保其安全可靠。

搬运前准备在进行变压器搬运之前，需要对现场进行细致的勘查和测试，确认搬运路径是否符合标准，搬运设备是否齐全，搬运过程需要注意哪些安全事项等。

在准备工作中，需要排除脏污、杂物等障碍物，保证搬运时通畅无阻。

搬运设备的选用变压器的尺寸和质量都很大，因此在搬运时需要选用合适的设备进行搬运，常用的搬运设备有：起重机、叉车、手推车等。

起重机起重机是搬运变压器的主要工具。

常见的起重机有：桥式起重机、履带式起重机、车载式起重机等。

起重机的载重能力应该符合变压器的重量、体积，并且起重机的操作员应经过专门的培训和资格认证。

叉车叉车是搬运变压器的另外一种常见工具。

它的优点是操作简单、易于掌握，但需要注意的是，叉车的载重能力应符合变压器的质量和尺寸。

在搬运时，驾驶员需要严格遵循安全操作规程，避免发生意外。

手推车手推车是小型的搬运工具。

对于体积较小的变压器，可以使用手推车进行搬运。

手推车的优点是灵活便捷，但是手推车的载重能力有限，因此在选择时需要格外注意。

搬运过程中的安全事项在搬运变压器的过程中，需要注意以下安全事项：安放地面支撑当变压器被放置在地面上时，需要确保地面坚固平整，并使用支撑材料对变压器进行支撑。

支撑材料可以使用木板、U钢、钢板等。

调整重心在搬运变压器时，需要保持变压器的重心平稳。

如果重心位置不正确，容易导致变压器倾斜、滑动、翻转等安全事故。

环绕材料缠绕在搬运过程中，需要使用环绕材料将变压器进行紧密包裹，使各部分之间紧密结合，防止在搬运时出现松动、断裂等情况。

缆绳使用缆绳是起重机搬运变压器时必不可少的工具，需要选择质量良好、松紧适当的缆绳进行搬运。

缆绳的接触点需要保持均匀，避免划伤变压器外层。

大型变压器运输方案设计
首先，运输前需要进行详细的调研和规划。

这包括确定变压器的具体尺寸、重量和结构特点，了解运输起点和终点的道路、桥梁、隧道等限制条件，以及运输过程中可能遇到的困难或问题。

在调研和规划的基础上，制定运输方案是十分关键的。

其次，变压器的运输方式有多种选择，如陆路运输、水路运输和空运输。

根据具体情况，选择最合适的运输方式可以大大提高运输效率和安全性。

比如，若发现陆路运输的路况较差，或者水路运输可以更快捷地到达终点，则可以选择水路运输。

而若变压器需要紧急投入使用，而水路运输时间较长，可以考虑空运输等。

在选择运输方式时，还需要考虑成本和风险等因素，以寻求最佳的平衡点。

再次，根据变压器的尺寸和重量，设计合适的运输工具和设备。

对于大型变压器，可能需要特殊的运输工具，如平板卡车、特种运输车辆或自行车等，以满足其运输的特殊要求。

同时，还需要考虑运输期间的承载能力和稳定性，以确保变压器在运输过程中不受损害。

最后，制定详细的运输计划和安全措施。

根据预估的运输时间、路线和中途可能遇到的问题，制定合理的运输计划，并确保计划的可行性。

在运输过程中，需要配备专业的运输人员和工程师，严格遵守交通规则和运输操作规范，做好变压器的保护和固定工作，以保证运输安全。

同时，还应制定应急预案，以应对突发情况。

总之，大型变压器的运输方案设计是一个复杂而细致的过程，需要全面考虑各种因素，并及时调整方案。

只有合理的设计和有效的实施，才能
确保变压器安全、稳定地到达目的地，为电网输电系统的正常运行做出贡献。

变压器的运输方案引言：变压器是电力系统中至关重要的设备之一，用于将电能从一个电路传递到另一个电路，通过改变电压的大小来实现。

由于变压器的复杂性和重要性，其运输过程需要特别的关注和谨慎处理。

本文将介绍变压器的运输方案，包括运输前的准备工作、运输中的注意事项以及运输后的操作。

一、运输前的准备工作1. 物料准备：在开始运输之前，应确保所有所需的物料和工具已经准备齐全。

包括吊装设备（如起重机和吊索）、保护材料（如木箱和泡沫垫）、固定材料（如扣带和吊环）等。

确保这些物料的质量和可用性，并进行必要的检查和测试。

2. 运输计划：制定详细的运输计划非常重要。

包括确定最佳的运输路线、计算所需的运输时间和人力资源，并预先安排必要的许可证和手续。

在计划中要考虑到交通状况、天气条件和特殊时间限制，以确保变压器能够安全、顺利地到达目的地。

3. 包装和固定：在运输前，变压器应当进行适当的包装和固定，以防止任何损坏。

可以使用木箱、泡沫垫等材料进行包装，确保变压器能够承受运输过程中的冲击和振动。

同时，采用扣带、吊环等工具固定变压器，防止其在运输中移动。

二、运输中的注意事项1. 安全第一：运输变压器时，安全永远是第一要务。

确保所有相关人员都了解安全操作规程，包括正确使用吊装设备、劳动保护和紧急应对措施等。

在运输过程中，应保持适当的速度和距离，避免急刹车和过度加速。

车辆驾驶员应保持专注和冷静，注意周围的道路和交通情况。

2. 防护措施：变压器的外壳往往是由金属制成，容易受到外界环境中的物理损坏。

在运输过程中，应采取适当的防护措施，以防止变压器与其他硬物发生碰撞。

可以使用泡沫垫、保护膜等材料进行包裹，形成一个保护层，保护变压器免受损坏。

3. 温度管理：变压器是一个高温设备，运输过程中必须合理管理温度。

确保变压器在低温或高温环境下不受严重影响，以免影响其正常工作和寿命。

对于长途运输，可以考虑使用专门的温度控制设备，如保温箱和冷藏车。

三、运输后的操作1. 质检和验收：在变压器到达目的地后，应进行质检和验收工作。
