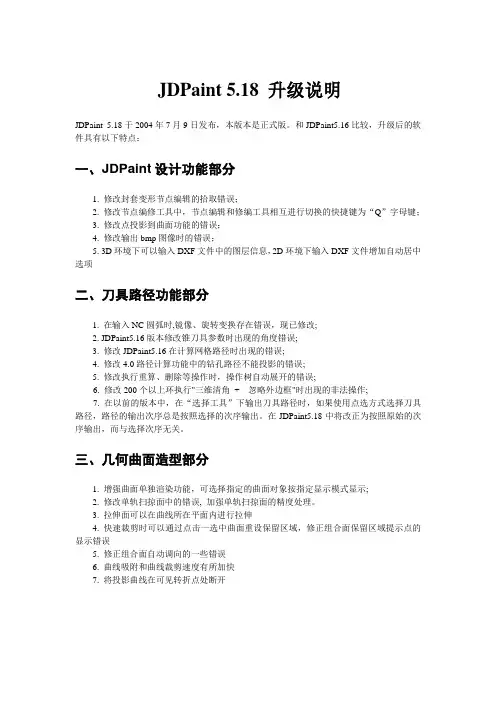

JDPaint 5.18 升级说明JDPaint 5.18于2004年7月9日发布，本版本是正式版。

和JDPaint5.16比较，升级后的软件具有以下特点：一、JDPaint设计功能部分1. 修改封套变形节点编辑的拾取错误；2. 修改节点编修工具中，节点编辑和修编工具相互进行切换的快捷键为“Q”字母键；3. 修改点投影到曲面功能的错误；4. 修改输出bmp图像时的错误；5. 3D环境下可以输入DXF文件中的图层信息，2D环境下输入DXF文件增加自动居中选项二、刀具路径功能部分1. 在输入NC圆弧时,镜像、旋转变换存在错误，现已修改;2. JDPaint5.16版本修改锥刀具参数时出现的角度错误;3. 修改JDPaint5.16在计算网格路径时出现的错误;4. 修改4.0路径计算功能中的钻孔路径不能投影的错误;5. 修改执行重算、删除等操作时，操作树自动展开的错误;6. 修改200个以上环执行"三维清角+忽略外边框"时出现的非法操作;7. 在以前的版本中，在“选择工具”下输出刀具路径时，如果使用点选方式选择刀具路径，路径的输出次序总是按照选择的次序输出。

在JDPaint5.18中将改正为按照原始的次序输出，而与选择次序无关。

三、几何曲面造型部分1. 增强曲面单独渲染功能，可选择指定的曲面对象按指定显示模式显示;2. 修改单轨扫掠面中的错误, 加强单轨扫掠面的精度处理。

3. 拉伸面可以在曲线所在平面内进行拉伸4. 快速裁剪时可以通过点击一选中曲面重设保留区域，修正组合面保留区域提示点的显示错误5. 修正组合面自动调向的一些错误6. 曲线吸附和曲线裁剪速度有所加快7. 将投影曲线在可见转折点处断开四、艺术曲面造型造型部分1. 改正网格曲面重构(高点+外环,低点+外环,中点+外环)的一个错误.2. 改正平面修剪网格曲面时不能输入负数的错误.五、虚拟雕塑部分1. 增加了18个二键快捷键（Shift+'Q/W/E/R/T/Y', Shift+'A/S/D/F/G/H', Shift+'Z/X/C/V/B/ N')，参见命令菜单后的提示.2. 导动时可选结合对象,效果如多选单个对象.3. 帮助文档中增加了"虚拟雕塑作品选集"4. Z向移动曲线可处理2d/3d点.5. 导动堆去料命令,颜色浮雕命令可记忆参数.6. 增加了一个功能键'G'可隐藏/显示模型颜色.7. 移去了"雕塑工具箱"及"颜色工具箱"命令.8. 在有关命令中,'2'键可改变颜色模板的选项; '3'键可改变拼合方式的选项;'4'键可改变高度模式的选项.9. 在堆去料/导动堆去料命令中, '5'键可把半衰直径置为0.01mm 或直径的25% 或直径的150%。

刀具路径常见问题解答主要内容加工基础刀具与材料平面雕刻加工曲面雕刻加工公共参数刀具路径管理典型加工路径2.1加工基础1、什么是数控加工？数控加工就是将加工数据和工艺参数输入机床，机床的控制系统对输入信息进行运算与控制，并不断地向驱动系统发送运动脉冲信号，驱动系统将脉冲信号进行转换与放大处理，然后由传动机构驱动机床运动，从而完成零件加工。

2、数控加工一般包括那些内容？1）对图纸进行分析，确定加工区域；2）构造加工部分的几何形状；3）根据加工条件，选择加工参数，生成加工路径；4）刀具路径分析、模拟；5）开始加工；3、数控系统的控制动作包括那些？1）主轴的起、停、转速、转向控制；2）进给坐标轴的坐标、速度、进给方式（直线、圆弧等）；3）刀具补偿、换刀、辅助动作（机台锁紧/松开、冷却泵等开关）；4、常见的数控系统的有那些？Funuc, Siemens, Fidia, Heidenhain, Fagor, Num, Okuma, Deckel, Mitsubishi5、普通铣削和数控铣削的主要区别是什么？普通铣削的进给运动以单轴运动为主，数控铣削实现了多轴联动。

6、数控铣削加工常用的刀具是哪些？面铣刀、立铣刀、盘铣刀、角度铣刀、键槽铣刀、切断铣刀、成型铣刀。

7、数控加工中需要考虑的切削要素包括那些？主要考虑的因素是最大切除效率和主轴转速，最大切削效率决定于进给速度、吃刀深度、侧向进给量；主轴转速影响切削速度、每齿每转进给量。

8、影响切削加工的综合因素包括那些？1）机床，机床的刚性、功率、速度范围等2）刀具，刀具的长度、刃长、直径、材料、齿数、角度参数、涂层等；3）工件，材质、热处理性能、薄厚等；4）装卡方式（工件紧固程度），压板、台钳等；5）冷却方式，油冷、气冷等；9、数控铣加工的如何分类？一般按照可同时控制而且相互独立的轴数分类，常见的有两轴加工、两轴半加工、三轴加工、四轴加工、五轴加工。

10、四轴加工的对象是什么？主要用于加工单个的叶轮叶片、圆柱凸轮等。

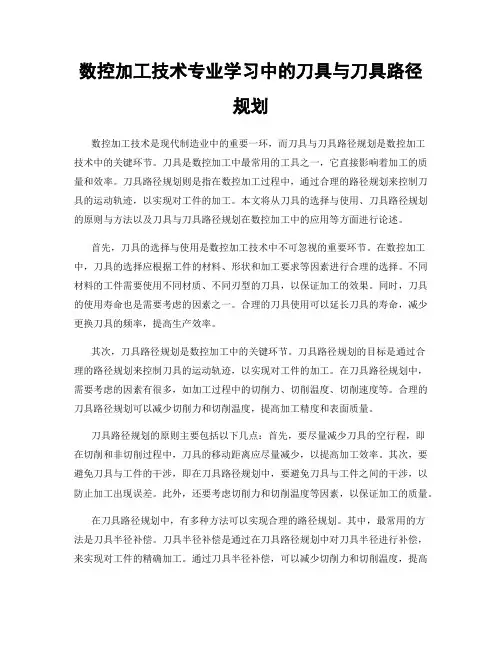

数控加工技术专业学习中的刀具与刀具路径规划数控加工技术是现代制造业中的重要一环，而刀具与刀具路径规划是数控加工技术中的关键环节。

刀具是数控加工中最常用的工具之一，它直接影响着加工的质量和效率。

刀具路径规划则是指在数控加工过程中，通过合理的路径规划来控制刀具的运动轨迹，以实现对工件的加工。

本文将从刀具的选择与使用、刀具路径规划的原则与方法以及刀具与刀具路径规划在数控加工中的应用等方面进行论述。

首先，刀具的选择与使用是数控加工技术中不可忽视的重要环节。

在数控加工中，刀具的选择应根据工件的材料、形状和加工要求等因素进行合理的选择。

不同材料的工件需要使用不同材质、不同刃型的刀具，以保证加工的效果。

同时，刀具的使用寿命也是需要考虑的因素之一。

合理的刀具使用可以延长刀具的寿命，减少更换刀具的频率，提高生产效率。

其次，刀具路径规划是数控加工中的关键环节。

刀具路径规划的目标是通过合理的路径规划来控制刀具的运动轨迹，以实现对工件的加工。

在刀具路径规划中，需要考虑的因素有很多，如加工过程中的切削力、切削温度、切削速度等。

合理的刀具路径规划可以减少切削力和切削温度，提高加工精度和表面质量。

刀具路径规划的原则主要包括以下几点：首先，要尽量减少刀具的空行程，即在切削和非切削过程中，刀具的移动距离应尽量减少，以提高加工效率。

其次，要避免刀具与工件的干涉，即在刀具路径规划中，要避免刀具与工件之间的干涉，以防止加工出现误差。

此外，还要考虑切削力和切削温度等因素，以保证加工的质量。

在刀具路径规划中，有多种方法可以实现合理的路径规划。

其中，最常用的方法是刀具半径补偿。

刀具半径补偿是通过在刀具路径规划中对刀具半径进行补偿，来实现对工件的精确加工。

通过刀具半径补偿，可以减少切削力和切削温度，提高加工的精度和效率。

此外，还有其他一些方法，如刀具轨迹优化、刀具轨迹平滑等，也可以用于刀具路径规划中。

刀具与刀具路径规划在数控加工中有着广泛的应用。

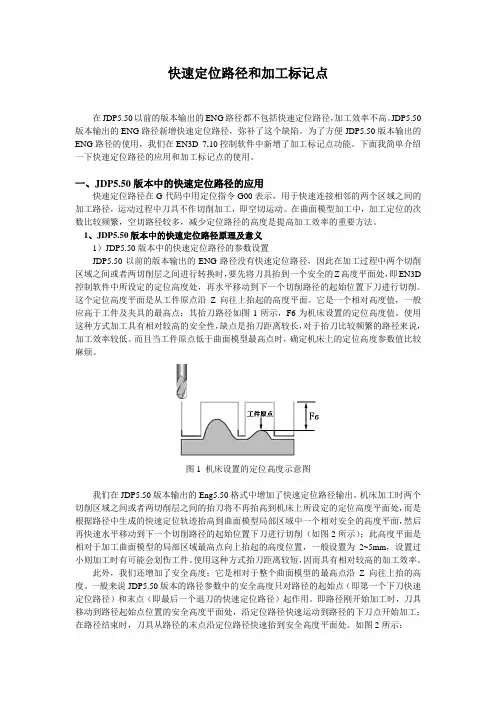

快速定位路径和加工标记点在JDP5.50以前的版本输出的ENG路径都不包括快速定位路径，加工效率不高。

JDP5.50版本输出的ENG路径新增快速定位路径，弥补了这个缺陷。

为了方便JDP5.50版本输出的ENG路径的使用，我们在EN3D 7.10控制软件中新增了加工标记点功能。

下面我简单介绍一下快速定位路径的应用和加工标记点的使用。

一、JDP5.50版本中的快速定位路径的应用快速定位路径在G代码中用定位指令G00表示，用于快速连接相邻的两个区域之间的加工路径，运动过程中刀具不作切削加工，即空切运动。

在曲面模型加工中，加工定位的次数比较频繁，空切路径较多，减少定位路径的高度是提高加工效率的重要方法。

1、JDP5.50版本中的快速定位路径原理及意义1）JDP5.50版本中的快速定位路径的参数设置JDP5.50以前的版本输出的ENG路径没有快速定位路径，因此在加工过程中两个切削区域之间或者两切削层之间进行转换时，要先将刀具抬到一个安全的Z高度平面处，即EN3D 控制软件中所设定的定位高度处，再水平移动到下一个切削路径的起始位置下刀进行切削。

这个定位高度平面是从工件原点沿Z向往上抬起的高度平面。

它是一个相对高度值，一般应高于工件及夹具的最高点；其抬刀路径如图1所示，F6为机床设置的定位高度值。

使用这种方式加工具有相对较高的安全性，缺点是抬刀距离较长，对于抬刀比较频繁的路径来说，加工效率较低。

而且当工件原点低于曲面模型最高点时，确定机床上的定位高度参数值比较麻烦。

图1 机床设置的定位高度示意图我们在JDP5.50版本输出的Eng5.50格式中增加了快速定位路径输出。

机床加工时两个切削区域之间或者两切削层之间的抬刀将不再抬高到机床上所设定的定位高度平面处，而是根据路径中生成的快速定位轨迹抬高到曲面模型局部区域中一个相对安全的高度平面，然后再快速水平移动到下一个切削路径的起始位置下刀进行切削（如图2所示）；此高度平面是相对于加工曲面模型的局部区域最高点向上抬起的高度位置，一般设置为2~5mm，设置过小则加工时有可能会划伤工件。

2. 3数控加工刀具路径拟定CNC加工的刀具路径指，加工过程中，刀具刀位点相对于工件进给运动的轨迹和方向。

刀具路径一般包括：从起始点快速接近工件加工部位，然后以工进速度加工工件结构，完成加工任务后，快速离开工件，回到某一设定的终点。

可归纳为两种典型的运动：点到点的快速定位运动一一空行程；工作进给速度的切削加工运动一一切削行程。

确定刀具走刀路线的原则主要有以下几点：⑴规划安全的刀具路径，保证刀具切削加工的正常进行。

⑵规划适当的刀具路径，保证加工零件满足加工质量要求。

⑶规划最短的刀具路径，减少走刀的时间，提高加工效益。

2. 3. 1规划安全的刀具路径在数控加工拟定刀具路径时，把安全考虑放在首要地位更切BI荷坏叨刨电域实际。

规划刀具路时，最值得注意的安全问题就是刀具在快速的点定位过程中与障碍物的碰撞。

为了节省时间，刀具加工前接近工件加工部位，完成加工任务后，快速离开工件，常用快速—' ----- ----------- ~点定位路线。

快速点定位时，刀具以最快的设定速图2-3-1车削加工X、Z向安全间隙设计度移动，一旦发生碰撞后果不堪设想。

1 .快速的点定位路线起点、终点的安全设定工艺编程时，对刀具快速接近工件加工部位路线的终点和刀具快速离开工件路线的起点的位置应精心设计，应保证刀具在该点与工件的轮廓应有足够的安全间隙，避免刀具与工件的碰撞。

在拟定刀具快速趋近工件的定位路径时，趋向点与工件实体表面的安全间隙大小应有谨慎的考虑。

如图2-3-1，刀具相对工件在Z向或X向的趋近点的安全间隙设置多少为宜呢？间隙量小可缩短加工时间，但间隙量太小对操作工来说却是不太安全和方便，容易带来潜在的撞刀危险。

对间隙量大小设定时，应考虑到Z0的加工面是否已经加工到位，若没有加工，还应考虑可能的最大的毛坯余量。

若程序控制是批量生产，还应考虑更换新工件后Z向尺寸带来的新变化，以及操作员是否有足够的经验。

在铳削工艺编程，刀具从 X 、Y 向快速趋于工件轮廓时的情况，与Z 向趋近相比较，同 样应精心设计安全间隙，但情况又有所不同，因为刀具X 、Y 向刀位点在圆心，始终与刀具 切削工件的点相差一个半径， 刀具快速趋近的同时， 又需建立半径补偿， 因此设计刀具趋近工件点与工件的安全间隙时，除了要考虑毛坯余量的大小，又应考虑刀具半径值的大小。

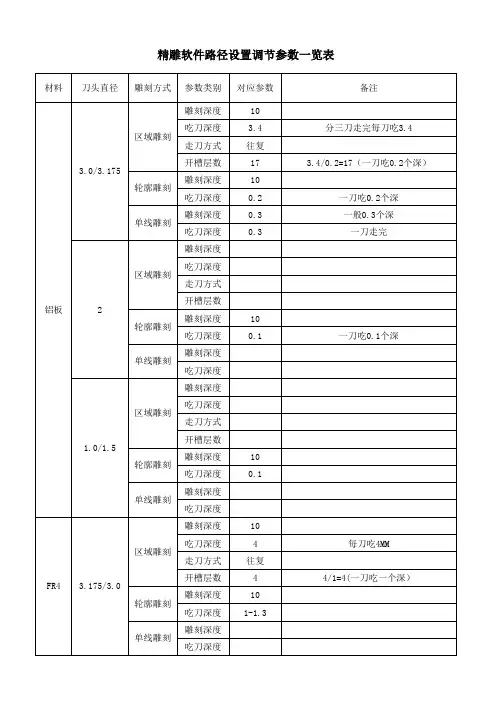

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载精雕软件教程地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容精雕软件教程1. 运行雕刻机精雕软件（JDPaint）之前先运行NC路径转换器（NCserver）2.打开精雕软件3. 输入图片点击【文件】——【输入】——【点阵图像】——找到要刻的灰度图（一般为bmp格式）——打开4.调整图片大小选中图片——点击【变换】——【放缩】——设置合适的尺寸——确定5.生成浮雕曲面点击【艺术曲面】——【图像纹理】——【位图转成网格】——点击图片——设置合适的曲面高度6.Z向变换将图片拖至其他位置与网格分离——选中网格——点击【虚拟雕塑工具】——点击【模型】——Z向变换——点击将高点移至XOY平面7.做路径点击【选择工具】——选中网格——点击【刀具路径】——【路径向导】——选择曲面精雕刻——下一步——选择合适的刀具（刀具库中没有的刀具可以双击其中一把刀具将其参数修改后确定）——下一步（使用维宏控制系统的无需选材料）——将雕刻机雕刻路径参数中的路径间距重新设置（一般将重叠率调至20%-35%）——完成 8.输出路径拉框选中已经做好的路径——点击【刀具路径】——输出刀具路径——找到要保存的位置并命名后点击保存———ENG文件格式选择 ENG4.x，输出原点处点击【特征点】选择路径左下角——确定——将NC路径转换器的文件头尾设置全部清空——点击【生成】 9.将做好的NC文件导入雕刻机控制系统（维宏控制）按照维宏控制操作说明进行操作即可完成雕刻精雕软件教程画图片打开精雕软件；文件→输入→点阵图像；桌面→练习图片→文件类型（jpg）→空白点（右键）→查看（微略图滚动选择）→打开；点左键；选中后加锁→已选对象加锁→右键；绘制→多义线→样条曲线；shift+右键用来移动图片；【抓手工具】从最高处开始画；打开端点（捕捉点）和最近点，其余关闭；用L是退一步（线条的返回）；用Delete来删除（或用Χ）图像的旋转专业功能→图像处理→旋转→（90º逆时针；90º顺时针；180º；自定义角度）任意选适合的→确定→加锁→选择对象加锁；【加选：shift+选择工具；Ctrl键减选；shift+左键：复制；shift+方向键：旋转图片】图像填色前的准备工作图像修剪法点编辑内的修剪；点修剪部分周围的线条（用左键）；在空白处点击一下右键；点击所需修剪的线条（左键）；【Alt+8】图像延伸法点编辑内的延伸；用左键点击一下所需延伸与到延伸处的直线；在空白处点击右键；用左键再点击一下需延伸的线条；【Alt+9】线条的切断用鼠标点击一下所需切断的地方；【Alt+E+K】点编辑→切断→用拥有刀子的鼠标点击一下所需切断的部分→点击右键（在空白处）；线条的链接（两条接头没接好）点编辑→连接→点屏幕右边的缺省连接→用左键点击两条被连接的线条；对象为同一区域的两条直线的连接；点编辑→连接→改变首点连接→用左键点击两条被连接的线条；【Alt+E+J】连接功能在左边一节点编工具（可以合并断点、重点、等）新建文件夹打开练习图片；其他位置→桌面→文件和文件任务；创建一个新文件夹；画虚线（一般填颜色时用）画虚线→先选颜色上的单线填色→在点击线条按空格键再画；图像填色虚拟雕塑工具→选中图片（把图片框起来）；模型→新建模型→右边确定；模型→调整步长→顶点数（用来控制线条的粗线）顶点数=XY步长（一般150万-200万看电脑来决定）→确定；颜色→单线填色→点所需颜色到颜色栏目中选；种子填色：①不同的区域要填不同的颜色；②描线业一样不同的区域要把它切断；种子填色也可用快捷键：按Ctrl+左键（快速填色）；Z是返回键；【只能返回一步】【N：取消颜色；Shift+Z：单线填色；Shift+X：种子填色】限高保低如我做4毫米，量比如6毫米，应限高保低→到选项→限高保低→限高填上→确定冲压选好填色后的图片；塑雕→冲压→右边的颜色（外）一般为黄色→冲压深度（一般3-4毫米看客户的需求而定）；按鼠标键点底色（黄色）一下同时按Shift键，把黑的颜色扫一遍（左键）→右键结束；选项→地图方式显示（有颜色图像=选项的图形方式显示）；雕塑→去料→限高（不一定）→颜色模板（颜色内）；按Shift键把鼠标放在最高的地区内；Ctrl+右键是对去料过的高度（深度浅的查看）；返回按鼠标右键到俯示图；F12全屏观察；【冲压：Shift+R ; 去料：Shift+W ; 堆料：Shift+Q ；磨光：Shift+E】刀的区别1. H—对刀的现实与隐藏2. E—隐藏线条与线条显示；3. R—隐藏模型；4. N—取消颜色；5. G—隐藏颜色；6. Z—可返回一片；7. Shift+B—看到图形 Shift+N—地图方式显示；8. A—指刀的直径（圆圈）放小 S—指刀的直径（圆圈）放大；9. Q—指刀的浅度 W—指刀的深度；10. D—指刀的窄度 F—指刀的宽度；注意如下：如果冲压错误了，再重新回到冲压→颜色内→按住Shift键用左键点击一下所需区域；如果去料错了要重新开始：雕塑→冲压→右边的颜色内→冲压深度（如3mm```）→按住Shift键点击一下左键，松开Shift再点一下左键→右键结束；如图在进了模型后跑掉图片→右边上的眼睛点一下；如两种颜色有毛刺时→雕塑→冲压→颜色无效；颜色被取消后补修的方法注意：取消颜色→N键步骤：1.先把窗口缩小到下面的任务栏中；2.打开以前那幅有颜色的图片→模型→存为位图→保存（打名字）→右边确定→关掉这个窗口；3.打开失去颜色图片的窗口→模型→加载模型颜色→打开刚才所保存的图片；三角刀导动—导动去料；如果全部集合，先点线一条另按（Shift+左键）点完叶茎的线→导动去料→调好刀的深浅→右边颜色模板内→笔画类型选好→中茎点依稀；如果不集合：导动去料→调好刀的深浅→右边颜色模板内→笔画类型选好→再选中线条（按Shift+左键）点一下直到点完为止；如果想把所有的线条方向调成同意方向，可以如下操作：变换→调整方向磨光（也就是打磨）效果→磨光→高度模式：任意选（1.去高补低2.反补低3.反去高）→颜色模（颜色内）→磨光力度挡住：任意选（1.慢（细）```5.快（粗））；如叶子一般要保留硬边；祥云浮雕祥云浮雕（必须有颜色）→几何；高度（不能大于板的厚度如3mm）相当于你填的数字；基高（不能大于板的厚度如3mm）且小于高度；拼合方法→关闭→反在流动层上比较→点两边线条点左键（右键）；没有冲压可用取高（可做取代：两边低、中间高）；冲压过用取代（也可用切除、取低、叠加）；1.取代：1.中间高、两边低→左键（先点中间，再点两边）→确定；2.一边低、一边高→左键（先点高（中间）再点低）→确定；冲 2.取高：1.两边高、中间低→点中间，再点两边（不过高度用负数如高-0.8；基高2.2，总板厚度是3mm）；压 3.叠加：1.一般叠加（基高填底的数字）高度不填；2.高度填的话（要用负数），中间低，两边高—先点中间，再点两边；过 4.取低：1.先切断同一区域的线条（先点低再点高）效果为一边高，一边低；5.切除：1.切取跟取高，取代恰好相反，材料越去多的是低；用 2.两边高，中间低不用填基高（为0）只填高度（一般点高线）；祥云浮雕卡位的话按空格键一下；注意：1.不重叠的叶子，基高或高由自己填；2.重叠号几个就要分出基高，比如（2片叶子基高是1.5，高度为0.8可中间低，两边高一先点中间后点两边）要低于前片叶子基高和高度（第1片基高为2，高度为1）；3.祥云有些不能做，用去料之后用磨光，保留硬边；注意：在未冲压过并用祥云时基高为0，只填高度用叠加；博古（门窗比较多直线多）导出图片→绘制→直线→在到视图里的端点，正交捕捉点打开→画在博古上（外围尺寸在原图的边框上）；再在点一下绘制下面的“+”直线→再点绘制→直线→ 刚才的端点上画一条直线（稍长点）；测量→两条角度→分别点两条直线（从上到下拉）→看下面的角度（两直线夹角）；选中图片（点击一下）→专业功能→图像处理→旋转→自定义制度→填入刚才测量的角度→再选角度（顺或逆）→确定→右边加锁→已选图像加锁→点右下角的矩形框在博古上框；测量→距离→测量所画矩形到博古线条的距离→编辑→单线等距→偏移距离（填好测量的数字）→确定；（出现小箭头上点上，下点下）再测量→距离→点花的距离→编辑→单线等距离偏移距离→确定；（出现小箭头上点上，下点下）绘制→直线→画两条垂直线（90º）交叉线条（+）→编辑→单线等距（如1.6mm测量距离）→次数（7）→确定→分别点直线如箭头，竖线（总共有8次）；编辑→单线等距→次数（5米）→确定（总共6次）；把线条全部集合→按Shift链一次完成再点一下集合→给线条上色；把线条全部移到与博古相应的位置→按左键结束；绘制→直线（垂足点打开其余关闭）→照着博古画线条（要一笔画成）→再点画好图形集合→移到空的地方→删除线条；编辑→单线等距→偏移的距离（如1.6mm）→1次→确定→点直线再点箭头；在图形上画直线→再单线等距（改为一半）如16/2（0.8mm）→确定→点直线朝箭头→延伸→再把图形（集合）→变换→平移→右边的复制图形（打√）→从最左边到右边拉拉完为止；也可用把图形（集合）完→变换→列阵→矩形列阵想填几个就填几个→确定；图形集合→变换→复制图形打√→等中点出来往上拉复制了四个；再把复制好的图形→到编辑修剪长出来的线条→用直线→确定线条；把线条集合→变换→尺寸等同→确定→点线条→水平尺寸等同→确定→【Y】对齐→组合对齐→点线条→中心打√→顶部√→确定；集合→变换→镜像（找中点）点一下拉一点（直线）→上下复制好了；先把图形复制5个（四个好了）→变换→平移（往后拉一个直到端点出来）；集合（按点）→微调角度（90º）→Shift+(↓)键→把图形移下来；绘制→直线换两个直线→编辑→单线等距→确定→点直线朝下→再把没用的线条取消→把两条直线集合点；变换→尺寸等同→对齐→组合对齐→再点一下内线→点线→等同方向→竖直尺寸等同→确定→图形对齐（打中心√）→右边打√→确定→集合→变换→镜像→找中点→镜像到左边即可；再剪修和延伸（四个角落）；再删除博古线的外框（第三条）；注意：1.博古线一定要集合才行；2.可以用编辑里的链接；3.博古也要→变换→放缩；25.用多义线与镜像画完中间部分（也可用直线，测量）26.画椭圆时，要打开圆角矩形在多义线找三点弧，要关掉“+”在节点编辑工具（合并断点）；区域浮雕（不用颜色）shift+D雕塑→区域浮雕→填上基准高度任意（如2）也就基高→颜色无效→取高→点中间在点外线；区域可以不用颜色，基准高度为0，用叠加可避免毛刺，高度任意（如2）只读高度；注：区域浮雕必须一个区域里面，要是一个整体线条，必须连接和集合，不能有重点，断点才能做（先点节点编工具→自交点，断点，结束没问题了再做）有两点重叠时先融合节点，不能有多余点，需删除如果是在两个线框里做，需要先将两个线条集合在做扫琼面时，则往往相反，需将所有线条切断扫琼面（出外框的线条）扫琼面不用填颜色;线条一定要切断；在外围的博苦线随便画一条直线→单线等距→自己决定（比如基高0.5，高度2.5，总共3mm，一般里面的线高）再用多义线划线的高低（也就是形状）2.5高，0.5基高，虚线自己定集合（移出）形状→把框的内外四角切断→变换→调整方向→几何→扫琼面→轨迹线填上（上点一下外框，再点一下内框线）→截面线点上（点拼中间）→再到画多义线的线条点一下→截面基点里（左下）→截面高度效果（√）等高（或不等高）→拼合方式（取高）→颜色无效上面复制到下面的话→打开特征→对征特征→对称方式里→上下部分对称（如果中间没有东西也可用上下完全对称）→再点一下做好的那一面内线即可在进入扫琼面时，需先做一个样本，相当于是“放样”要注意线条方向相同在第二次做外围框扫琼面时，截取轨迹的顺序要与第一次相同对象特征：如果是左右相同，已做好左边，只需选择左边部分对称并可，上下也是同一个道理在做特征里面的矩形阵列时，横向纵向间距为1的距离圆形阵列绘制直线→两点直线→画一条直线（打开正文）捕捉端点→点（田）再画一条直线→测量→两线角度→选中→专业功能→图形处理→旋转→自定义任意，写（如0.9测量出来的数字）→捕捉线如在下点顺时针（如在上点逆时针）→确定→加锁→已选好图像加锁;按原图画一个两点圆→编辑→单线等距→再画一个矩形框→量一下框的距离→变换→放缩→横向尺寸和纵向尺寸填一样→确定选外框→对齐→组合对齐→点一下外圆→中心（√）→中心（√）→确定；角对角画一条线（+）【角度直线】打开端点，最近点，其它关闭→再画中心圆（用两点圆）→测量→单线等距→画一条对角线→再点出右下角的画梅花→圆弧星型和双半径显示打√→圆（用两点圆画梅花心）→绘制→多义线画洋花→画好的半个就镜像（平移复制打√）→集合线条→绘制→直线→角度直线→找出中点，点一下→填上右下角（126°）度按Enter确定键（交点打开）其它关掉（角度直线）画好半个镜像成一个→变换→阵列→圆形阵列→删除原始图形（√）→角度间距填72°→复制数目5→确定→找出圆的中心点，点一下即可（圆心打开，其它的关闭）；选中图形→虚拟雕塑工具→填上画好一个的颜色→用样云和区域做好→做（）时，填基高（1.5）高度（1.2）→先点中间再点内边→右键结束；（0）（）做小圆→基高（1.8）高度（1.2）就是不能超过3毫米→用叠加。

第三章雕刻加工常见问题解答主要内容基本常识雕刻加工文件雕刻加工操作雕刻加工刀具主轴电机工件装卡机床加工性能比较实际加工中的一些问题3.1 基本常识1、常见的机械加工方法包括车、铣、刨、磨、钻等，雕刻加工是不是新的加工方法？不是，雕刻加工是铣加工的一个分支，其加工原理和铣加工完全一致。

2、CNC雕刻加工和CNC铣加工的主要区别是什么？CNC雕刻加工和CNC铣加工都采用了铣削加工原理。

主要区别在使用的刀具直径方面，其中CNC铣加工的常用的刀具直径范围是6-40毫米，而CNC雕刻加工的刀具直径为0.2-3毫米。

3、CNC铣加工是不是只能做粗加工,CNC雕刻加工只能做精加工？回答这个问题之前，我们首先了解一下工艺过程的概念。

粗加工过程的加工量大，精加工的加工量小，所以有人习惯性的将粗加工认为是“重切削”、将精加工认为是“轻切削”。

实际上，粗加工、半精加工、精加工是工艺过程概念，它代表了不同的加工阶段。

所以，这个问题的准确回答是，CNC铣加工可以做重切削，也可以做轻切削，而CNC雕刻加工只能做轻切削加工。

4、CNC雕刻加工能否做钢类材料的粗加工？判断CNC雕刻加工能否加工某种材料，主要看能用多大的刀具。

CNC雕刻加工使用的刀具决定了它的最大切除能力。

如果模具形状允许使用直径超过6毫米的刀具，强烈建议先用数控铣加工，然后用雕刻加工的方法清除剩余的材料。

5、CNC加工中心的主轴增加一个增速头是否能完成雕刻加工？不能完成。

这种产品在2年前曾经在展会上出现过，但没法完成雕刻加工。

主要原因是CNC加工中心的设计考虑了自己的刀具范围，整体结构不适合雕刻加工。

产生这种错误想法的主要原因是他们误将高速电主轴当成了雕刻机的唯一特征。

6、CNC雕刻加工可以用到直径很小的刀具，它能否替代电火花加工？不能替代。

虽然雕刻加工缩小了铣加工的刀具直径范围，以前只能用电火花加工的小模具现在可以用雕刻加工实现。

但是，雕刻加工刀具的长度/直径比一般在5：1左右。

改进的刀具路径模板与输入工艺过程功能以及参数关联关系式在其中的应用用户通过路径向导来生成路径时，由于路径的默认参数往往根据用户所在行业、加工条件、使用习惯和加工经验等的不同而设置各异，因此经常需要对路径中默认的参数做大量的编辑修改；如此反复设置路径参数，不仅编程效率较低而且容易出错；为了解决这个问题，用户可以通过建立模板路径的方法，将一些常用的加工方法以及经验参数存储到路径模板中，下次可以直接调用模板中的相应路径，只需改动其中少量参数或无需改动就可以用来生成新的路径，从而减少了改动参数时的出错几率，提高了编程效率。

JDPaint5.5对“路径模板”功能和“输入工艺过程”功能在之前基础上进行了较大幅度的改进，并增加了路径参数值之间通过关系式关联的功能，将会大幅度提高编程的操作效率和自动化程度。

下面将分别进行介绍。

（一）路径模板JDPaint5.50中路径模板功能增加了路径模版分类、常用类型过滤等新的操作功能，用户生成路径操作将更加快速便捷，下面对模板菜单、路径模版的操作管理及应用路径模版生成路径的整个流程做详细说明。

1、路径模板菜单及操作管理介绍路径模板对话框如图1所示，所包含的功能按键已在图中标出，下面叙述中将逐步给予介绍。

路径模板组过滤菜单模板组与模板显示区路径参数修改区模板编辑命令区图1路径模板对话框1、模板路径组的分类：如图1所示以树状形式分类列出了路径模板库中所有的模板路径组和其中的模板路径；路径模板库中包括“系统方法模板”、“行业分类模板”和“用户功能模板”三个主要模板组，可以通过类型切换分别显示各组中的模板路径，单击模板路经，对话框的右上角将显示出该路经的加工方法或走刀方式示意图；各模板组的功能如下：①、系统方法模板组：此模板组提供了JDPaint5.50所有的加工方法及其走刀方式，用户可以直接设置其中各路径的默认参数和选项，替代路径向导快速生成某一加工路径；②、行业分类摸板组：此模板组提供了目前应用精雕机加工的几种典型行业加工工艺，如高频模、滴塑模等。
