电机冷却方式知识

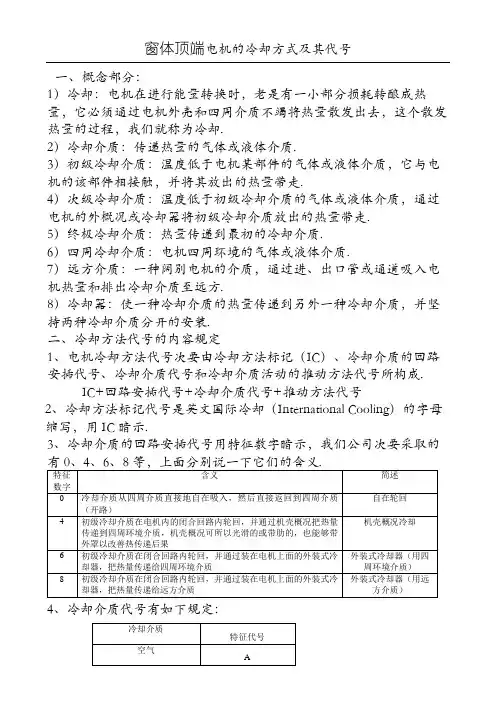

窗体顶端电机的冷却方式及其代号一、概念部分：1）冷却：电机在进行能量转换时，总是有一小部分损耗转变成热量，它必须通过电机外壳和周围介质不断将热量散发出去，这个散发热量的过程，我们就称为冷却。

2）冷却介质：传递热量的气体或液体介质。

3）初级冷却介质：温度低于电机某部件的气体或液体介质，它与电机的该部件相接触，并将其放出的热量带走。

4）次级冷却介质：温度低于初级冷却介质的气体或液体介质，通过电机的外表面或冷却器将初级冷却介质放出的热量带走。

5）最终冷却介质：热量传递到最后的冷却介质。

6）周围冷却介质：电机周围环境的气体或液体介质。

7）远方介质：一种远离电机的介质，通过进、出口管或通道吸入电机热量和排出冷却介质至远方。

8）冷却器：使一种冷却介质的热量传递到另外一种冷却介质，并保持两种冷却介质分开的装置。

二、冷却方法代号的内容规定1、电机冷却方法代号主要由冷却方法标志（IC）、冷却介质的回路布置代号、冷却介质代号以及冷却介质运动的推动方法代号所组成。

IC+回路布置代号+冷却介质代号+推动方法代号2、冷却方法标志代号是英文国际冷却（International Cooling）的字母缩写，用IC表示。

3、冷却介质的回路布置代号用特征数字表示，我们公司主要采4、冷却介质代号有如下规定：如果冷却介质为空气，则描述冷却介质的字母A可以省略，我们所采用的冷却介质基本上都为空气。

6应优先使用简化标记法，简化标记法的特点有，如果冷却介质为空气，则表示冷却介质代号的A,在简化标记中可以省略，如果冷却介质为水，推动方式为7，则在简化标记中，数字7可以省略。

7、比较常用的冷却方式有IC01、IC06、IC411、IC416、IC611、IC81W等。

举例说明： IC411 完整标记法为 IC4A1A1“IC”为冷却方式标志代号；“4”为冷却介质回路布置代号（机壳表面冷却）“A’’为冷却介质代号（空气）第一个“1”为初级冷却介质推动方法代号（自循环）第二个。

电动机冷却方式介绍1、概念：1）冷却：电机在进行能量转换时，总是有一小部分损耗转变成热量，它必须通过电机外壳和周围介质不断将热量散发出去，这个散发热量的过程，我们就称为冷却。

2）冷却介质：传递热量的气体或液体介质。

3）初级冷却介质：温度低于电机某部件的气体或液体介质，它与电机的该部件相接触，并将其放出的热量带走。

4）次级冷却介质：温度低于初级冷却介质的气体或液体介质，通过电机的外表面或冷却器将初级冷却介质放出的热量带走。

5）最终冷却介质：热量传递到最后的冷却介质。

6）周围冷却介质：电机周围环境的气体或液体介质。

7）远方介质：一种远离电机的介质，通过进、出口管或通道吸入电机热量和排出冷却介质至远方。

8）冷却器：使一种冷却介质的热量传递到另外一种冷却介质，并保持两种冷却介质分开的装置。

2、冷却方法代号规定1、电机冷却方法代号主要由冷却方法标志（IC）、冷却介质的回路布置代号、冷却介质代号以及冷却介质运动的推动方法代号所组成。

IC+回路布置代号+冷却介质代号+推动方法代号2、冷却方法标志代号是英文国际冷却（International Cooling）的字母缩写，用IC表示。

3、冷却介质的回路布置代号用特征数字表示，我们公司主要采用的有0、4、6、8等，下面分别说一下它们的含义。

4、冷却介质代号有如下规定：如果冷却介质为空气，则描述冷却介质的字母A可以省略，我们所采用的冷却介质基本上都为空气。

6、冷却方法代号的标记有简化标记法和完整标记法两种，我们应优先使用简化标记法，简化标记法的特点有，如果冷却介质为空气，则表示冷却介质代号的A,在简化标记中可以省略，如果冷却介质为水，推动方式为7，则在简化标记中，数字7可以省略。

7、比较常用的冷却方式有IC01、IC06、IC411、IC416、IC611、IC81W 等。

举例说明： IC411 完整标记法为 IC4A1A1“IC”为冷却方式标志代号；“4”为冷却介质回路布置代号（机壳表面冷却）“A’’为冷却介质代号（空气）第一个“1”为初级冷却介质推动方法代号（自循环）第二个“1”为次级冷却介质推动方法代号（自循环）。

电机冷却方式在电机的工作过程中，由于电机内部的电流和电阻会产生大量的热量，如果不及时散热，会导致电机温度过高，从而影响电机的性能和寿命。

因此，电机冷却方式非常重要，它可以帮助电机有效地降低温度，保证电机的正常运行。

常见的电机冷却方式包括自然冷却、强制风冷却、液冷却和混合冷却等。

自然冷却是最简单的一种冷却方式，它利用电机本身产生的热量通过自然对流的方式散热。

在电机外部设置散热片或散热鳍片，通过增大散热面积，加快热量的传导和散发，从而降低电机温度。

这种冷却方式结构简单，成本低廉，但散热效果有限，适用于功率较小的电机或工作环境温度较低的情况。

强制风冷却是通过风扇或风叶等设备强制将空气吹过电机表面，加速热量的传导和散发。

风冷却可以有效地增加散热面积和散热速度，提高散热效果。

一般情况下，电机外壳上会设置有散热孔和风道，风扇通过这些孔和道将空气引入电机内部，带走热量。

强制风冷却适用于功率较大的电机，但它会产生噪音和振动，需要注意降低对周围环境和其他设备的影响。

液冷却是利用液体（一般为水或冷却剂）来吸收热量，从而降低电机温度的冷却方式。

液冷却可以提供更大的散热面积，散热效果更好。

在电机外壳上设置有散热管或散热片，通过液体在管内流动，将热量带走。

液冷却可以有效地降低电机温度，但需要额外的冷却系统和设备，成本较高。

混合冷却是将强制风冷却和液冷却结合起来的一种冷却方式。

通过风冷却和液冷却的双重作用，可以提供更好的散热效果。

混合冷却适用于功率较大的电机和工作环境温度较高的情况，可以兼顾散热效果和成本控制。

除了上述常见的电机冷却方式之外，还有一些特殊的冷却方式，如热管冷却、换热器冷却等。

这些冷却方式在特定的应用领域中有着重要的作用，可以根据实际需求选择适合的冷却方式。

电机冷却方式对于电机的正常运行和寿命有着重要的影响。

选择合适的冷却方式可以有效地降低电机温度，提高电机的性能和可靠性。

在实际应用中，需要根据电机的功率、工作环境和成本等因素综合考虑，选择最合适的冷却方式。

永磁同步电机冷却方式
随着近年来电动汽车和新能源汽车的持续发展，永磁同步电机也越来越被广泛应用。

而永磁同步电机的散热问题是电机稳定运行的关键之一。

一般永磁同步电机的散热方式分为水冷和风冷两种，下面我们就来详细了解一下两种冷却方式的特点和适用范围。

1. 水冷：水冷式永磁同步电机通过将电机内部产生的热量传导到水冷系统中散发热量，从而实现电机的散热。

水冷采用冷水循环进行冷却，其散热效率高，能够有效降低电机的温度，提高电机的输出功率和效率。

但是水冷式永磁同步电机的安装和使用成本较高，并且需要定期更换水冷剂。

2. 风冷：风冷式永磁同步电机通过内置的散热器来散热。

电机内部的散热器通过空气对流的方式将电机的热量散发出去。

相比水冷方式，风冷方式具有更加灵活的安装方式和维护成本较低的优势。

但是在高负载状态下，风冷式永磁同步电机的散热效率会降低，容易出现过热现象。

在选择永磁同步电机的冷却方式时，我们需要结合实际应用场景进行优化设计。

一般来说，水冷适用于高功率、高负载、连续作业条件下的电机；而风冷则适用于功率较小、换向频繁的电机。

在永磁同步电机的选择和使用中，合理的冷却系统能够有效降低电机温度，延长电机寿命，提高电机的稳定性和可靠性。

因此，在实际应用中，我们需要根据具体要求和实际条件进行综合考虑，选择适合的永磁同步电机冷却方式。

高压电机的冷却方式
高压电机的冷却方式如下：
(1)自然通风冷却：在采用风冷散热方式时，1000kw高压电动机必须
设置的进风口和出风口，进风口面积不得小于0.75平方米，且与电机距离不得少于1.5米。

(2)水冷冷却：1000w以上三相异步电动机可采用循环水散热器进行
强迫风冷散热。

(3)风冷水冷式冷却：1000w以下单相异步电动机和y系列三相异步
电动机一般不宜采用此种冷却方式，1000w以下的单相电容运转异步电动机可选用此方法。

(4)强制油循环冷却：2000-3000千瓦的三相交流同步发电机可用油泵
强制油循环冷却。

(5)干冰制冷剂冷却：自耦变压器用干冰作载流体进行制冷剂时，则
应在定子绕组中串入铜管作为热传导通道以降低热量损失率。

IC+ 回路布置代号+ 冷却介质代号+ 推动方法代号1.冷却介质的回路布置代号用特征数字表示，我们公司主要采用的有0 冷却介质从周围介质直接地自由吸入，然后直接返回到周围介质（开路）自由循环4 初级冷却介质在电机内的闭合回路内循环，并通过机壳表面把热量传递到周围环境介质，机壳表面可以是光滑的或带肋的，也可以带外罩以改善热传递效果机壳表面冷却6 初级冷却介质在闭合回路内循环，并通过装在电机上面的外装式冷却器，把热量传递给周围环境介质外装式冷却器（用周围环境介质）8 初级冷却介质在闭合回路内循环，并通过装在电机上面的外装式冷却器，把热量传递给远方介质外装式冷却器（用远方介质）2.冷却介质代号有如下规定：空气A、氮气N、氢气H、二氧化碳C、水W、油U。

如果冷却介质为空气，则描述冷却介质的字母A 可以省略，我们所采用的冷却介质基本上都为空气。

3.冷却介质运动的推动方法，主要介绍四种0 依靠温度差促使冷却介质运动自由对流1 冷却介质运动与电机转速有关，或因转子本身的作用，也可以是由转子拖运的整体风扇或泵的作用，促使介质运动自循环6 由安装在电机上的独立部件驱动介质运动，该部件所需动力与主机转速无关，例如背包风机或风机等外装式独立部件驱动7 与电机分开安装的独立的电气或机械部件驱动冷却介质运动，或是依靠冷却介质循环系统中的压力驱动冷却介质运动分装式独立部件驱动如：IC411 完整标记法为IC4A1A1“ IC ”为冷却方式标志代号；“ 4 ”为冷却介质回路布置代号（机壳表面冷却）“ A’’ 为冷却介质代号（空气）第一个“ 1 ”为初级冷却介质推动方法代号（自循环）第二个“ 1 ”为次级冷却介质推动方法代号（自循环）。

一文带你看懂驱动电机冷却系统驱动电机因为在正常运转工作时，会因为铜损耗、铁损耗等原因持续产生热量，车辆的动力输出能力便会随着热量的堆积逐渐衰减，所以工程师们在设计之初就必须考虑散热的问题。

电机及控制系统主要采用风冷和液冷两种冷却方式，少部分小功率电机亦采用自然冷却的方式，如果安装位置有空余，通风情况良好，重量要求不苛刻，则采用风冷方式;如果有节约空间、降低电机总成的重量、提高功率等要求，则采用液冷方式。

一、自然冷却和风冷冷却方式1.自然冷却自然冷却也可以看作是被动散热，它是依靠驱动电机自身的硬件结构，把热量从里经由金属材料向外散热，所以也就不会造成太多的成本支出，但是整体的散热效果并不太好。

考虑到低成本的原因，自然冷却就不能加装过多的结构，所以把驱动电机的外壳设计成鳞片状结构，这样做的目的是增大其与空气直接接触的表面积，从而提升整体的散热效果，这样的方式用于以往的弱混车型还算勉强够用。

2.风冷冷却想要进一步提升驱动电机的散热效果，就不能单单依靠被动的原始手段了，带有散热风扇的主动式风冷效果会更佳些。

在早期的时候，驱动电机会利用自带的同轴风扇，再搭配设计好的一套循环风道，把热量利用风扇的吹力向外扩散。

其原理通俗点说就是把冷空气吹进来，带走驱动电机产生的热量后再吹出去。

驱动电机的自然冷却方式像是在炎热的大夏天，让人静躺在床上抱着“心静自然凉”的想法，还要采取“大”字型的躺法去降暑。

二、驱动电机液冷冷却系统的组成1.水冷冷却方式发动机冷却系统与传统涡轮增压车型冷却系统一样，系统冷却液温度一般在90~100℃之间，允许最高温度为110℃。

电机冷却系统采用了第三套独立的冷却系统，用于电机与电机控制器的冷却，是通过单独的电动水泵驱动冷却液实现的独立循环系统。

它由散热器、电子风扇水管、水壶、电机水套、电机控制器、水泵(安装在散热器立柱上的电动水泵)组成。

系统冷却液温度一般在50~60℃，允许最高温度为75℃。

电机的冷却方式
电机是一种将电能转换为机械能的设备，而在电机的运行过程中，会产生大量的热量。

为了保证电机的正常运行，需要对其进行冷却。

电机的冷却方式有多种，本文将对几种常见的冷却方式进行介绍。

一、自然冷却方式
自然冷却是指将电机置于自然通风的环境中，利用自然对流的方式散热。

这种方式简单、成本低，但散热效果有限。

在自然冷却方式中，电机通常采用散热片或散热片片翅来增加散热面积，提高散热效果。

二、强制风冷方式
强制风冷是指通过风扇或风机将空气强制送入电机内部，增加对电机的散热。

这种方式散热效果较好，但相应的设备和能源消耗较多。

在强制风冷方式中，通常会在电机上安装风扇或风机，通过产生气流来降低电机的温度。

三、液冷方式
液冷是指通过液体冷却剂来降低电机的温度。

这种方式散热效果较好，但需要额外的冷却设备和冷却剂。

在液冷方式中，通常会在电机上安装冷却器或散热器，并通过循环泵将冷却剂循环流动，从而实现对电机的冷却。

四、热管冷却方式
热管冷却是一种高效的散热方式，它通过利用热管的导热原理将电机产生的热量传导到远离电机的地方。

热管冷却方式具有体积小、散热效果好的特点，但相应的成本较高。

除了以上几种常见的冷却方式外，还有一些特殊的冷却方式，如直接液冷、间接液冷等。

这些方式在特定的应用场景中具有一定的优势。

电机的冷却方式多种多样，选择适合的冷却方式需要考虑多个因素，如电机的功率、转速、使用环境等。

在实际应用中，我们应根据具体情况选择最合适的冷却方式，以确保电机的正常运行和寿命。

电机冷却方式标准
电机冷却方式标准
电机作为现代制造业中的重要设备之一，其冷却方式也就显得至关重要。

本文将详细介绍电机冷却方式的标准，包括自然通风冷却、风扇
强制冷却、冷却水循环干涉、气体冷却四个方面。

一、自然通风冷却
自然通风冷却是根据电机内部自然产生的热空气上升而产生的，然后
由电机底部通风孔向外释放。

这种方式适用于功率较小、转速较低的
电机，安装尺寸较小的设备中，如小型电风扇、洗衣机等。

二、风扇强制冷却
风扇强制冷却是利用风扇产生强制气流，将电机内部热空气排出，从
而完成电机冷却的过程。

这种方式适用于功率较大、转速较高的电机，如大型液压机、抽水机等。

三、冷却水循环干涉
冷却水循环干涉是在电机内设置水冷却管道，使得循环水从管道中流
过将电机内部的热量带走，达到降温的目的。

这种方式适用于功率较大、转速较高，对冷却要求较高的电机，如锅炉风机、大型压缩机等。

四、气体冷却
气体冷却是通过循环压缩空气或其他气体吸收电机内热量，并通过热交换器将热量排出电机外部。

这种方式适用于功率较大、密封性要求高的电机，如航空发动机、火箭发动机等。

综上所述，电机冷却方式的选择应该考虑电机的功率、转速、设备安装尺寸及冷却要求等因素，选择合适的冷却方式才能确保电机的正常运行。
