电机的冷却方式与防护等级电机的冷却方式电机的冷却方式为IC416（全封闭，轴向风机冷却）IC411（全封闭，自带风扇冷却）IC410（全封闭表面自冷）411就是常用的泵后面带一个风扇,自己吹走自己的热量,使用于广大的场所,410是自己冷却的,什么都不带,靠自己散热,所以一般不使用这个，总怕过热,其实应该没什么问题,416就是风扇的类型不一样，其他都差不多,基本上电机就是风冷和自冷两个,所以没什么太多的原理外壳防护等级为1. 电机防护等级用IPXX表示。
2. IPXX后第一个数字表示防尘,数字为0、1、2、3、4、5,数字越大,防尘等级越高。
第二个数字表示防水,数字为0、1、2、3、4、5、6、7、8,数字越大,防水等级越高。
3. 普通情况下,Y型电机为IP44,Y2型电机为IP54,DM型电机为IP55,潜水电机为IPX8.IP防护等级IP（INTERNATIONAL PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草的。
将灯具依起防尘防湿之特性加以分级。
这里所指的外物含工具，人的手指等均不可接触到灯具内之带电部分，以免触电。
IP防护等级是由两个数字所组成，第一个数字表示灯具离尘、防止外物侵入的等级，第二个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二。
第一个标示特性号码（数字）所指示的防护程度第一个标示数字防护等级定义0 没有防护对外界的人或无特殊防护1 防止大于50mm的固体物侵入防止人体（如手掌）因意外而接触到灯具内部的零件。
防止较大尺寸（直径大于50mm）的外物侵入2 防止大于12mm的固体物侵入防止人的手指接触到灯具内部的零件防止中等尺寸（直径大于12mm）外物侵入。
3 防止大于的固体物侵入防止直径或厚度大于的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。

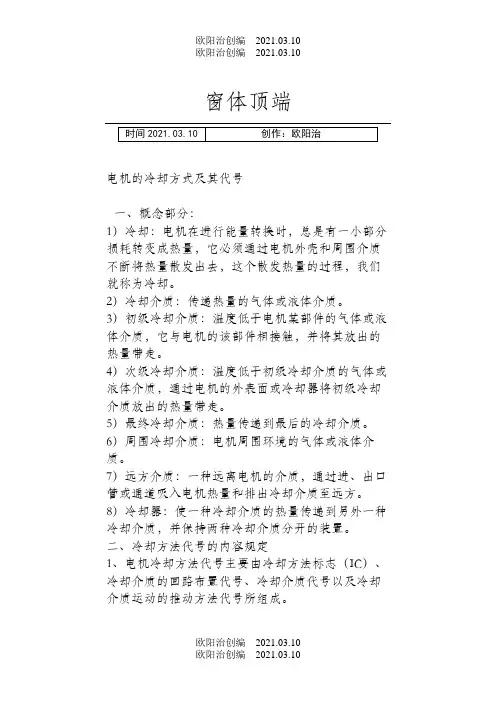

窗体顶端电机的冷却方式及其代号一、概念部分：1）冷却：电机在进行能量转换时，总是有一小部分损耗转变成热量，它必须通过电机外壳和周围介质不断将热量散发出去，这个散发热量的过程，我们就称为冷却。
2）冷却介质：传递热量的气体或液体介质。
3）初级冷却介质：温度低于电机某部件的气体或液体介质，它与电机的该部件相接触，并将其放出的热量带走。
4）次级冷却介质：温度低于初级冷却介质的气体或液体介质，通过电机的外表面或冷却器将初级冷却介质放出的热量带走。
5）最终冷却介质：热量传递到最后的冷却介质。
6）周围冷却介质：电机周围环境的气体或液体介质。
7）远方介质：一种远离电机的介质，通过进、出口管或通道吸入电机热量和排出冷却介质至远方。
8）冷却器：使一种冷却介质的热量传递到另外一种冷却介质，并保持两种冷却介质分开的装置。
二、冷却方法代号的内容规定1、电机冷却方法代号主要由冷却方法标志（IC）、冷却介质的回路布置代号、冷却介质代号以及冷却介质运动的推动方法代号所组成。
IC+回路布置代号+冷却介质代号+推动方法代号2、冷却方法标志代号是英文国际冷却（International Cooling）的字母缩写，用IC表示。
3、冷却介质的回路布置代号用特征数字表示，我们公司主要采4、冷却介质代号有如下规定：如果冷却介质为空气，则描述冷却介质的字母A可以省略，我们所采用的冷却介质基本上都为空气。
6应优先使用简化标记法，简化标记法的特点有，如果冷却介质为空气，则表示冷却介质代号的A,在简化标记中可以省略，如果冷却介质为水，推动方式为7，则在简化标记中，数字7可以省略。
7、比较常用的冷却方式有IC01、IC06、IC411、IC416、IC611、IC81W等。
举例说明： IC411 完整标记法为 IC4A1A1“IC”为冷却方式标志代号；“4”为冷却介质回路布置代号（机壳表面冷却）“A’’为冷却介质代号（空气）第一个“1”为初级冷却介质推动方法代号（自循环）第二个。
IC+ 回路布置代号+ 冷却介质代号+ 推动方法代号1.冷却介质的回路布置代号用特征数字表示，我们公司主要采用的有0 冷却介质从周围介质直接地自由吸入，然后直接返回到周围介质（开路）自由循环4 初级冷却介质在电机内的闭合回路内循环，并通过机壳表面把热量传递到周围环境介质，机壳表面可以是光滑的或带肋的，也可以带外罩以改善热传递效果机壳表面冷却6 初级冷却介质在闭合回路内循环，并通过装在电机上面的外装式冷却器，把热量传递给周围环境介质外装式冷却器（用周围环境介质）8 初级冷却介质在闭合回路内循环，并通过装在电机上面的外装式冷却器，把热量传递给远方介质外装式冷却器（用远方介质）2.冷却介质代号有如下规定：空气A、氮气N、氢气H、二氧化碳C、水W、油U。
如果冷却介质为空气，则描述冷却介质的字母A 可以省略，我们所采用的冷却介质基本上都为空气。
3.冷却介质运动的推动方法，主要介绍四种0 依靠温度差促使冷却介质运动自由对流1 冷却介质运动与电机转速有关，或因转子本身的作用，也可以是由转子拖运的整体风扇或泵的作用，促使介质运动自循环6 由安装在电机上的独立部件驱动介质运动，该部件所需动力与主机转速无关，例如背包风机或风机等外装式独立部件驱动7 与电机分开安装的独立的电气或机械部件驱动冷却介质运动，或是依靠冷却介质循环系统中的压力驱动冷却介质运动分装式独立部件驱动如：IC411 完整标记法为IC4A1A1“ IC ”为冷却方式标志代号；“ 4 ”为冷却介质回路布置代号（机壳表面冷却）“ A’’ 为冷却介质代号（空气）第一个“ 1 ”为初级冷却介质推动方法代号（自循环）第二个“ 1 ”为次级冷却介质推动方法代号（自循环）。
窗体顶端电机的热却办法及其代号一、观念部分：1）热却：电机正在举止能量变换时，经常有一小部分耗费转形成热量，它必须通过电机中壳战周围介量没有竭将热量集收进来，那个集收热量的历程，咱们便称为热却.2）热却介量：传播热量的气体或者液体介量.3）初级热却介量：温度矮于电机某部件的气体或者液体介量，它与电机的该部件相交触，并将其搁出的热量戴走.4）次级热却介量：温度矮于初级热却介量的气体或者液体介量，通过电机的中表面或者热却器将初级热却介量搁出的热量戴走.5）最后热却介量：热量传播到末尾的热却介量.6）周围热却介量：电机周围环境的气体或者液体介量.7）近圆介量：一种近离电机的介量，通过进、出心管或者通讲吸进电机热量战排出热却介量至近圆.8）热却器：使一种热却介量的热量传播到其余一种热却介量，并脆持二种热却介量分启的拆置.二、热却要领代号的实量确定1、电机热却要领代号主要由热却要领标记（IC）、热却介量的回路安插代号、热却介量代号以及热却介量疏通的推动要领代号所组成.IC+回路安插代号+热却介量代号+推动要领代号2、热却要领标记代号是英文国际热却（International Cooling）的字母缩写，用IC表示.3、热却介量的回路安插代号用特性数字表示，咱们公司主要采与的4、热却介量代号犹如下确定：如果热却介量为气氛，则形貌热却介量的字母A不妨简略，咱们所采与的热却介量基原上皆为气氛.6记标帜法二种，咱们应劣先使用简化标记表记标帜法，简化标记表记标帜法的特性有，如果热却介量为气氛，则表示热却介量代号的A,正在简化标记表记标帜中不妨简略，如果热却介量为火，推动办法为7，则正在简化标记表记标帜中，数字7不妨简略.7、比较时常使用的热却办法有IC01、IC06、IC411、IC416、IC611、IC81W等.举例证明： IC411 完备标记表记标帜法为 IC4A1A1“IC”为热却办法标记代号；“4”为热却介量回路安插代号（机壳表面热却）“A’’为热却介量代号（气氛）第一个“1”为初级热却介量推动要领代号（自循环）第二个“1”为次级热却介量推动要领代号（自循环）。
一、电机常用冷却方法的代号含义IC 4 1 0次级冷却介质运动的推动方式（自油对流）初级冷却介质运动的推动方式（自循环）冷却回路的布置9机壳表面冷却）标志字母（国际通用冷却符号）IC 4 1 1自循环（带外风扇）IC 4 1 6外装式独立部件（即带独立电源冷却风机）IC 5 1 1自循环（转子带外风扇）自循环（转子带内风扇）内装式冷却器（机座周围布管）IC 5 1 6外装式独立部件（即带独立电源冷却风机）IC 8 1 W次级冷却介质为水（即用水使冷却器冷却）自循环（转子带内风扇）外装式冷却器（用远方介质）IC 8 6 W外装式独立部件（）IC 6 1 1自循环（转子带外风扇）自循环（转子带内风扇）外装式冷却器（用周围环境介质）IC 6 6 6外装式独立部件（即空气冷却器上带风机）使冷却器冷却外装式独立部件（即水冷却器上带风机冷却电机内部）IC 0 1自循环（转子带内风扇）自由循环二、电机外壳防护等级的代号含义例如：IP 5 4第二位数字（防溅水）电机第一位数字，防尘“国际防护”的英文缩写电机防护等级（第一位数字）的分级和定义防护等级（第一位数字）简称定义0无防护没有专门的防护1防护大于50mm的固体能防止直径大于50mm的固体异物进入壳内。
能防止人体的某一大面积部分（如手）偶然或意外地触及壳内带电或运动部分，但不能防止有意识地接近这些部分2防护大于12mm的固体能防止直径大于12mm的固体异物进入壳内。
能防止手指触及壳内带电或运动部分①3防护大于2.5mm的固体能防止直径大于2.5mm的固体异物进入壳内。
能防止厚度或直径大于2.5mm的工具、金属线等触及壳内带电或运动部分①②4防护大于1mm的固体能防止直径大于1mm的固体异物进入壳内。
能防止直径或厚度大于1mm的导线或片条触及壳内带电或运动部分①②5防尘能防止灰尘进入达到影响产品正常运行的程度，完全防止触及壳内带电或运动部分①6尘密能完全防止灰尘进入壳内，完全防止触及壳内带电或运行部分①①对用同轴外岑冷却的电机，风扇的防护应能防止其风叶或轮辐被手触及，在出风口，手插入时，其直径为50mm的护板不能通过。
电动机冷却方式IC411释义电机的冷却方式为IC416（全封闭，轴向风机冷却）IC411（全封闭，自带风扇冷却）或IC410（全封闭表面自冷） 411就是常用的泵后面带一个风扇,自己吹走自己的热量,使用于广大的场所,410是自己冷却的,什么都不带,靠自己散热,所以一般不使用这个，总怕过热,其实应该没什么问题,416就是风扇的类型不一样，其他都差不多,基本上电机就是风冷和自冷两个。
一、概念部分：1 ）冷却：电机在进行能量转换时，总是有一小部分损耗转变成热量，它必须通过电机外壳和周围介质不断将热量散发出去，这个散发热量的过程，我们就称为冷却。
2 ）冷却介质：传递热量的气体或液体介质。
3 ）初级冷却介质：温度低于电机某部件的气体或液体介质，它与电机的该部件相接触，并将其放出的热量带走。
4 ）次级冷却介质：温度低于初级冷却介质的气体或液体介质，通过电机的外表面或冷却器将初级冷却介质放出的热量带走。
5 ）最终冷却介质：热量传递到最后的冷却介质。
6 ）周围冷却介质：电机周围环境的气体或液体介质。
7 ）远方介质：一种远离电机的介质，通过进、出口管或通道吸入电机热量和排出冷却介质至远方。
8 ）冷却器：使一种冷却介质的热量传递到另外一种冷却介质，并保持两种冷却介质分开的装置。
二、冷却方法代号的内容规定1 、电机冷却方法代号主要由冷却方法标志（ IC ）、冷却介质的回路布置代号、冷却介质代号以及冷却介质运动的推动方法代号所组成。
IC+ 回路布置代号+ 冷却介质代号+ 推动方法代号2 、冷却方法标志代号是英文国际冷却（Intern ation al Coolin g ）的字母缩写，用 IC 表示。
3 、冷却介质的回路布置代号用特征数字表示，我们公司主要采用的有 0 、 4 、 6 、 8 等，下面分别说一下它们的含义。
电机的冷却方式及其代号一、概念部分：1）冷却：电机在进行能量转换时，总是有一小部分损耗转变成热量，它必须通过电机外壳和周围介质不断将热量散发出去，这个散发热量的过程，我们就称为冷却。
2）冷却介质：传递热量的气体或液体介质。
3）初级冷却介质：温度低于电机某部件的气体或液体介质，它与电机的该部件相接触，并将其放出的热量带走。
4）次级冷却介质：温度低于初级冷却介质的气体或液体介质，通过电机的外表面或冷却器将初级冷却介质放出的热量带走。
5）最终冷却介质：热量传递到最后的冷却介质。
6）周围冷却介质：电机周围环境的气体或液体介质。
7）远方介质：一种远离电机的介质，通过进、出口管或通道吸入电机热量和排出冷却介质至远方。
8）冷却器：使一种冷却介质的热量传递到另外一种冷却介质，并保持两种冷却介质分开的装置。
二、冷却方法代号的内容规定1、电机冷却方法代号主要由冷却方法标志（IC）、冷却介质的回路布置代号、冷却介质代号以及冷却介质运动的推动方法代号所组成。
IC+回路布置代号+冷却介质代号+推动方法代号2、冷却方法标志代号是英文国际冷却（International Cooling）的字母缩写，用IC表示。
3、冷却介质的回路布置代号用特征数字表示，我们公司主要采用的有0、4、6、8等，下面分别说一下4、冷却介质代号有如下规定：如果冷却介质为空气，则描述冷却介质的字母A可以省略，我们所采用的冷却介质基本上都为空气。
6、冷却方法代号的标记有简化标记法和完整标记法两种，我们应优先使用简化标记法，简化标记法的特点有，如果冷却介质为空气，则表示冷却介质代号的A,在简化标记中可以省略，如果冷却介质为水，推动方式为7，则在简化标记中，数字7可以省略。
7、比较常用的冷却方式有IC01、IC06、IC411、IC416、IC611、IC81W等。
举例说明： IC411 完整标记法为 IC4A1A1“IC”为冷却方式标志代号；“4”为冷却介质回路布置代号（机壳表面冷却）“A’’为冷却介质代号（空气）第一个“1”为初级冷却介质推动方法代号（自循环）第二个“1”为次级冷却介质推动方法代号（自循。
电机的冷却方式与防护等级电机的冷却方式电机的冷却方式为IC416（全封闭，轴向风机冷却）IC411（全封闭，自带风扇冷却）IC410（全封闭表面自冷）411就是常用的泵后面带一个风扇,自己吹走自己的热量,使用于广大的场所,410是自己冷却的,什么都不带,靠自己散热,所以一般不使用这个，总怕过热,其实应该没什么问题,416就是风扇的类型不一样，其他都差不多,基本上电机就是风冷和自冷两个,所以没什么太多的原理外壳防护等级为1. 电机防护等级用IPXX表示。
2. IPXX后第一个数字表示防尘,数字为0、1、2、3、4、5,数字越大,防尘等级越高。
第二个数字表示防水,数字为0、1、2、3、4、5、6、7、8,数字越大,防水等级越高。
3. 普通情况下,Y型电机为IP44,Y2型电机为IP54,DM型电机为IP55,潜水电机为IPX8.IP防护等级IP（INTERNATIONAL PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草的。
将灯具依起防尘防湿之特性加以分级。
这里所指的外物含工具，人的手指等均不可接触到灯具内之带电部分，以免触电。
IP防护等级是由两个数字所组成，第一个数字表示灯具离尘、防止外物侵入的等级，第二个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二。
第一个标示特性号码（数字）所指示的防护程度第一个标示数字防护等级定义0 没有防护对外界的人或无特殊防护1 防止大于50mm的固体物侵入防止人体（如手掌）因意外而接触到灯具内部的零件。
防止较大尺寸（直径大于50mm）的外物侵入2 防止大于12mm的固体物侵入防止人的手指接触到灯具内部的零件防止中等尺寸（直径大于12mm）外物侵入。
3 防止大于2.5mm的固体物侵入防止直径或厚度大于2.5mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。
