电机的冷却方式及其代

窗体顶端电机的冷却方式及其代号一、概念部分：1）冷却：电机在进行能量转换时，总是有一小部分损耗转变成热量，它必须通过电机外壳和周围介质不断将热量散发出去，这个散发热量的过程，我们就称为冷却。

2）冷却介质：传递热量的气体或液体介质。

3）初级冷却介质：温度低于电机某部件的气体或液体介质，它与电机的该部件相接触，并将其放出的热量带走。

4）次级冷却介质：温度低于初级冷却介质的气体或液体介质，通过电机的外表面或冷却器将初级冷却介质放出的热量带走。

5）最终冷却介质：热量传递到最后的冷却介质。

6）周围冷却介质：电机周围环境的气体或液体介质。

7）远方介质：一种远离电机的介质，通过进、出口管或通道吸入电机热量和排出冷却介质至远方。

8）冷却器：使一种冷却介质的热量传递到另外一种冷却介质，并保持两种冷却介质分开的装置。

二、冷却方法代号的内容规定1、电机冷却方法代号主要由冷却方法标志（IC）、冷却介质的回路布置代号、冷却介质代号以及冷却介质运动的推动方法代号所组成。

IC+回路布置代号+冷却介质代号+推动方法代号2、冷却方法标志代号是英文国际冷却（International Cooling）的字母缩写，用IC表示。

3、冷却介质的回路布置代号用特征数字表示，我们公司主要采4、冷却介质代号有如下规定：如果冷却介质为空气，则描述冷却介质的字母A可以省略，我们所采用的冷却介质基本上都为空气。

6应优先使用简化标记法，简化标记法的特点有，如果冷却介质为空气，则表示冷却介质代号的A,在简化标记中可以省略，如果冷却介质为水，推动方式为7，则在简化标记中，数字7可以省略。

7、比较常用的冷却方式有IC01、IC06、IC411、IC416、IC611、IC81W等。

举例说明： IC411 完整标记法为 IC4A1A1“IC”为冷却方式标志代号；“4”为冷却介质回路布置代号（机壳表面冷却）“A’’为冷却介质代号（空气）第一个“1”为初级冷却介质推动方法代号（自循环）第二个。

一、概念部分：1）冷却：电机在进行能量转换时，总是有一小部分损耗转变成热量，它必须通过电机外壳和周围介质不断将热量散发出去，这个散发热量的过程，我们就称为冷却。

2）冷却介质：传递热量的气体或液体介质。

3）初级冷却介质：温度低于电机某部件的气体或液体介质，它与电机的该部件相接触，并将其放出的热量带走。

4）次级冷却介质：温度低于初级冷却介质的气体或液体介质，通过电机的外表面或冷却器将初级冷却介质放出的热量带走。

5）最终冷却介质：热量传递到最后的冷却介质。

6）周围冷却介质：电机周围环境的气体或液体介质。

7）远方介质：一种远离电机的介质，通过进、出口管或通道吸入电机热量和排出冷却介质至远方。

8）冷却器：使一种冷却介质的热量传递到另外一种冷却介质，并保持两种冷却介质分开的装置。

二、冷却方法代号的内容规定1、电机冷却方法代号主要由冷却方法标志（IC）、冷却介质的回路布置代号、冷却介质代号以及冷却介质运动的推动方法代号所组成。

IC+回路布置代号+冷却介质代号+推动方法代号2、冷却方法标志代号是英文国际冷却（International Cooling）的字母缩写，用IC表示。

3、冷却介质的回路布置代号用特征数字表示，我们公司主要采用的有0、4、6、8等，下面分别说一下它们的含义。

4、冷却介质代号有如下规定：如果冷却介质为空气，则描述冷却介质的字母A可以省略，我们所采用的冷却介质基本上都为空气。

5、冷却介质运动的推动方法，主要介绍四种。

6、冷却方法代号的标记有简化标记法和完整标记法两种，我们应优先使用简化标记法，简化标记法的特点有，如果冷却介质为空气，则表示冷却介质代号的A,在简化标记中可以省略，如果冷却介质为水，推动方式为7，则在简化标记中，数字7可以省略。

7、比较常用的冷却方式有IC01、IC06、IC411、IC416、IC611、IC81W 等。

举例说明： IC411 完整标记法为 IC4A1A1“IC”为冷却方式标志代号；“4”为冷却介质回路布置代号（机壳表面冷却）“A’’为冷却介质代号（空气）第一个“1”为初级冷却介质推动方法代号（自循环）第二个“1”为次级冷却介质推动方法代号（自循环）。

电机的冷却方式及其代号
一、概念部分：
1）冷却：电机在进行能量转换时，总是有一小部分损耗转变成热量，它必须通过电机外壳和周围介质不断将热量散发出去，这个散发热量的过程，我们就称为冷却。

2）冷却介质：传递热量的气体或液体介质。

3）初级冷却介质：温度低于电机某部件的气体或液体介质，它与电机的该部件相接触，并将其放出的热量带走。

4
5
6
7
8
1
3
气。

6、冷却方法代号的标记有简化标记法和完整标记法两种，我们应优先使用简化标记法，简化标记
7、比较常用的冷却方式有IC01、IC06、IC411
举例说明：IC411完整标记法为IC4A1A1
“IC”为冷却方式标志代号；
“4”为冷却介质回路布置代号（机壳表面冷却）
“A’’为冷却介质代号（空气）
第一个“1
第二个“1。

永磁电机的冷却方式
永磁电机的冷却方式一般有以下几种：
1. 自然冷却：靠空气或液体的自然对流，进行散热。

这种方式适用于功率较小的永磁电机。

2. 强制风冷：通过风扇或风道等装置，强制将空气流过永磁电机，提高散热效果。

这种方式适用于一些功率较大的永磁电机。

3. 强制液冷：通过液体冷却剂（如水或油）流过永磁电机，吸热后流出，以达到降温的效果。

这种方式适用于功率较大、工作环境较恶劣的永磁电机。

4. 热管冷却：通过热管技术，将热量从永磁电机导热到热管的辐射区域，然后通过气相冷凝将热量散出，实现冷却。

这种方式适用于功率较大、空间有限的永磁电机。

5. 涡流冷却：通过涡流效应，将磁铁表面的热量传导到外部散热器，从而实现冷却。

这种方式适用于一些特殊场合和要求。

需要根据具体的永磁电机的工作环境、功率要求和设计要求等因素来选择合适的冷却方式。

电动机冷却方式介绍1、概念：1）冷却：电机在进行能量转换时，总是有一小部分损耗转变成热量，它必须通过电机外壳和周围介质不断将热量散发出去，这个散发热量的过程，我们就称为冷却。

2）冷却介质：传递热量的气体或液体介质。

3）初级冷却介质：温度低于电机某部件的气体或液体介质，它与电机的该部件相接触，并将其放出的热量带走。

4）次级冷却介质：温度低于初级冷却介质的气体或液体介质，通过电机的外表面或冷却器将初级冷却介质放出的热量带走。

5）最终冷却介质：热量传递到最后的冷却介质。

6）周围冷却介质：电机周围环境的气体或液体介质。

7）远方介质：一种远离电机的介质，通过进、出口管或通道吸入电机热量和排出冷却介质至远方。

8）冷却器：使一种冷却介质的热量传递到另外一种冷却介质，并保持两种冷却介质分开的装置。

2、冷却方法代号规定1、电机冷却方法代号主要由冷却方法标志（IC）、冷却介质的回路布置代号、冷却介质代号以及冷却介质运动的推动方法代号所组成。

IC+回路布置代号+冷却介质代号+推动方法代号2、冷却方法标志代号是英文国际冷却（International Cooling）的字母缩写，用IC表示。

3、冷却介质的回路布置代号用特征数字表示，我们公司主要采用的有0、4、6、8等，下面分别说一下它们的含义。

4、冷却介质代号有如下规定：如果冷却介质为空气，则描述冷却介质的字母A可以省略，我们所采用的冷却介质基本上都为空气。

6、冷却方法代号的标记有简化标记法和完整标记法两种，我们应优先使用简化标记法，简化标记法的特点有，如果冷却介质为空气，则表示冷却介质代号的A,在简化标记中可以省略，如果冷却介质为水，推动方式为7，则在简化标记中，数字7可以省略。

7、比较常用的冷却方式有IC01、IC06、IC411、IC416、IC611、IC81W 等。

举例说明： IC411 完整标记法为 IC4A1A1“IC”为冷却方式标志代号；“4”为冷却介质回路布置代号（机壳表面冷却）“A’’为冷却介质代号（空气）第一个“1”为初级冷却介质推动方法代号（自循环）第二个“1”为次级冷却介质推动方法代号（自循环）。

电机的冷却方式及其代号一、概念部分：1）冷却：电机在进行能量转换时，总是有一小部分损耗转变成热量，它必须通过电机外壳和周围介质不断将热量散发出去，这个散发热量的过程，我们就称为冷却。

2）冷却介质：传递热量的气体或液体介质。

3）初级冷却介质：温度低于电机某部件的气体或液体介质，它与电机的该部件相接触，并将其放出的热量带走。

4）次级冷却介质：温度低于初级冷却介质的气体或液体介质，通过电机的外表面或冷却器将初级冷却介质放出的热量带走。

5）最终冷却介质：热量传递到最后的冷却介质。

6）周围冷却介质：电机周围环境的气体或液体介质。

7）远方介质：一种远离电机的介质，通过进、出口管或通道吸入电机热量和排出冷却介质至远方。

8）冷却器：使一种冷却介质的热量传递到另外一种冷却介质，并保持两种冷却介质分开的装置。

二、冷却方法代号的内容规定1、电机冷却方法代号主要由冷却方法标志（IC）、冷却介质的回路布置代号、冷却介质代号以及冷却介质运动的推动方法代号所组成。

IC+回路布置代号+冷却介质代号+推动方法代号2、冷却方法标志代号是英文国际冷却（International Cooling）的字母缩写，用IC表示。

3、冷却介质的回路布置代号用特征数字表示，我们公司主要采用的有0、4、6、8等，下面分别说一下它们4、冷却介质代号有如下规定：如果冷却介质为空气，则描述冷却介质的字母A可以省略，我们所采用的冷却介质基本上都为空气。

6种，我们应优先使用简化标记法，简化标记法的特点有，如果冷却介质为空气，则表示冷却介质代号的A,在简化标记中可以省略，如果冷却介质为水，推动方式为7，则在简化标记中，数字7可以省略。

7、比较常用的冷却方式有IC01、IC06、IC411、IC416、IC611、IC81W 等。

举例说明 ： IC411 完整标记法为 IC4A1A1“IC ”为冷却方式标志代号；“4”为冷却介质回路布置代号（机壳表面冷却） “A’’为冷却介质代号（空气）第一个“1”为初级冷却介质推动方法代号（自循环）第二个“1”为次级冷却介质推动方法代号（自循。

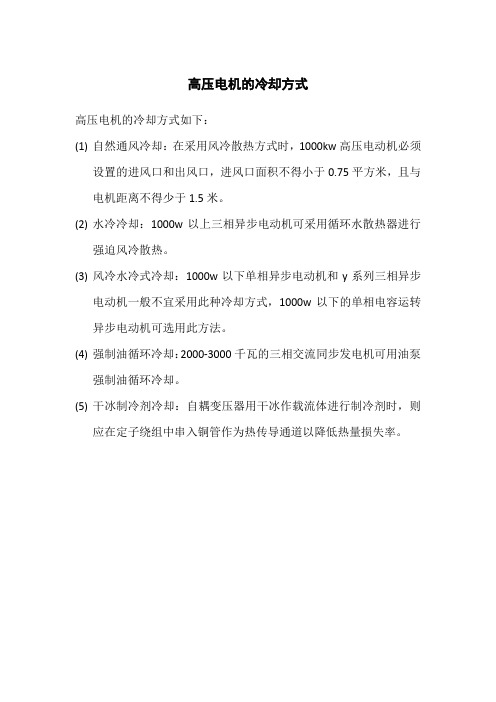

高压电机的冷却方式
高压电机的冷却方式如下：
(1)自然通风冷却：在采用风冷散热方式时，1000kw高压电动机必须
设置的进风口和出风口，进风口面积不得小于0.75平方米，且与电机距离不得少于1.5米。

(2)水冷冷却：1000w以上三相异步电动机可采用循环水散热器进行
强迫风冷散热。

(3)风冷水冷式冷却：1000w以下单相异步电动机和y系列三相异步
电动机一般不宜采用此种冷却方式，1000w以下的单相电容运转异步电动机可选用此方法。

(4)强制油循环冷却：2000-3000千瓦的三相交流同步发电机可用油泵
强制油循环冷却。

(5)干冰制冷剂冷却：自耦变压器用干冰作载流体进行制冷剂时，则
应在定子绕组中串入铜管作为热传导通道以降低热量损失率。

电机常识电机的冷却方式及其代号一、概念部分：1）冷却：电机在进行能量转换时，总是有一小部分损耗转变成热量，它必须通过电机外壳和周围介质不断将热量散发出去，这个散发热量的过程，我们就称为冷却。

2）冷却介质：传递热量的气体或液体介质。

3）初级冷却介质：温度低于电机某部件的气体或液体介质，它与电机的该部件相接触，并将其放出的热量带走。

4）次级冷却介质：温度低于初级冷却介质的气体或液体介质，通过电机的外表面或冷却器将初级冷却介质放出的热量带走。

5）最终冷却介质：热量传递到最后的冷却介质。

6）周围冷却介质：电机周围环境的气体或液体介质。

7）远方介质：一种远离电机的介质，通过进、出口管或通道吸入电机热量和排出冷却介质至远方。

8）冷却器：使一种冷却介质的热量传递到另外一种冷却介质，并保持两种冷却介质分开的装置。

二、冷却方法代号的内容规定1、电机冷却方法代号主要由冷却方法标志（IC）、冷却介质的回路布置代号、冷却介质代号以及冷却介质运动的推动方法代号所组成。

IC+回路布置代号+冷却介质代号+推动方法代号2、冷却方法标志代号是英文国际冷却（International Cooling）的字母缩写，用IC表示。

3、冷却介质的回路布置代号用特征数字表示，我们公司主要采用的有0、4、6、8等，下面分别说一下它们的含义。

含义简述特征数字自由循环0冷却介质从周围介质直接地自由吸入，然后直接返回到周围介质（开路）机壳表面冷却4初级冷却介质在电机内的闭合回路内循环，并通过机壳表面把热量传递到周围环境介质，机壳表面可以是光滑的或带肋的，也可以带外罩以改善热传递效果6初级冷却介质在闭合回路内循外装式冷却器（用环，并通过装在电机上面的外装式冷却器，把热量传递给周围环境介质周围环境介质）8初级冷却介质在闭合回路内循环，并通过装在电机上面的外装式冷却器，把热量传递给远方介质外装式冷却器（用远方介质）4、冷却介质代号有如下规定：冷却介质特征代号空气A氢气H氮气N二氧化碳C水W油U如果冷却介质为空气，则描述冷却介质的字母A可以省略，我们所采用的冷却介质基本上都为空气。

电机的冷却方式
电机是一种将电能转换为机械能的设备，而在电机的运行过程中，会产生大量的热量。

为了保证电机的正常运行，需要对其进行冷却。

电机的冷却方式有多种，本文将对几种常见的冷却方式进行介绍。

一、自然冷却方式
自然冷却是指将电机置于自然通风的环境中，利用自然对流的方式散热。

这种方式简单、成本低，但散热效果有限。

在自然冷却方式中，电机通常采用散热片或散热片片翅来增加散热面积，提高散热效果。

二、强制风冷方式
强制风冷是指通过风扇或风机将空气强制送入电机内部，增加对电机的散热。

这种方式散热效果较好，但相应的设备和能源消耗较多。

在强制风冷方式中，通常会在电机上安装风扇或风机，通过产生气流来降低电机的温度。

三、液冷方式
液冷是指通过液体冷却剂来降低电机的温度。

这种方式散热效果较好，但需要额外的冷却设备和冷却剂。

在液冷方式中，通常会在电机上安装冷却器或散热器，并通过循环泵将冷却剂循环流动，从而实现对电机的冷却。

四、热管冷却方式
热管冷却是一种高效的散热方式，它通过利用热管的导热原理将电机产生的热量传导到远离电机的地方。

热管冷却方式具有体积小、散热效果好的特点，但相应的成本较高。

除了以上几种常见的冷却方式外，还有一些特殊的冷却方式，如直接液冷、间接液冷等。

这些方式在特定的应用场景中具有一定的优势。

电机的冷却方式多种多样，选择适合的冷却方式需要考虑多个因素，如电机的功率、转速、使用环境等。

在实际应用中，我们应根据具体情况选择最合适的冷却方式，以确保电机的正常运行和寿命。

电机冷却方式标准
电机冷却方式标准
电机作为现代制造业中的重要设备之一，其冷却方式也就显得至关重要。

本文将详细介绍电机冷却方式的标准，包括自然通风冷却、风扇
强制冷却、冷却水循环干涉、气体冷却四个方面。

一、自然通风冷却
自然通风冷却是根据电机内部自然产生的热空气上升而产生的，然后
由电机底部通风孔向外释放。

这种方式适用于功率较小、转速较低的
电机，安装尺寸较小的设备中，如小型电风扇、洗衣机等。

二、风扇强制冷却
风扇强制冷却是利用风扇产生强制气流，将电机内部热空气排出，从
而完成电机冷却的过程。

这种方式适用于功率较大、转速较高的电机，如大型液压机、抽水机等。

三、冷却水循环干涉
冷却水循环干涉是在电机内设置水冷却管道，使得循环水从管道中流
过将电机内部的热量带走，达到降温的目的。

这种方式适用于功率较大、转速较高，对冷却要求较高的电机，如锅炉风机、大型压缩机等。

四、气体冷却
气体冷却是通过循环压缩空气或其他气体吸收电机内热量，并通过热交换器将热量排出电机外部。

这种方式适用于功率较大、密封性要求高的电机，如航空发动机、火箭发动机等。

综上所述，电机冷却方式的选择应该考虑电机的功率、转速、设备安装尺寸及冷却要求等因素，选择合适的冷却方式才能确保电机的正常运行。

电机的冷却方式我们常见的电机冷却方式有：自然冷却，强迫风冷，风-风冷，风水冷，水冷，IC411,IC416,IC816等，其表征什么意思，怎么理解，见如下解释。

电机的冷却介质内容规定：• 初级冷却介质：温度低于电机某部件的气体或液体介质，他与电机的该部件相接触，并将其释放出的热量带走；• 次级冷却介质：温度低于初级冷却介质的气体或液体，通过电机的外表或冷却器将初级冷却介质释放出的热量带走。

电机冷却方式代码的内容规定： 电机冷却方式代码主要由：• 冷却方式标识IC(International Cooling)； • 冷却介质回路布置代码； • 冷却介质代码；• 冷却介质的推动方法代码组成。

1. 冷却介质回路布置代码的意义：氢气 H 氮气 N 二氧化碳 C 水 W 油U3. 冷却介质的推动方法：特征数字 含义备注 0 依靠温度差促使冷却介质运动 自由对流 1 冷却介质运动与电机转速有关自循环6由安装在电机上的独立驱动部件驱动介质运动，该部件所需动力与主机转速无关，外装式独立部件驱动7与电机分开安装的独立的电气或机械部件驱动冷却介质运动分装式独立部件驱动4. 比较常用的冷却方式有：IC01, IC06, IC411, IC416, IC81W---IC411, 表示内循环风冷，外循环风冷，自由循环冷却，往往表示电机安装同轴散热风扇；---IC416, 表示内循环风冷，外循环风冷，强迫风冷；---IC81W, 表示内循环风冷，外循环水冷，即我们常说的空水冷。

5. IC416(强迫风冷)冷却方式的优缺点冷却方式的优缺点：：优点优点：：结构简单结构简单，，维护方便维护方便，，运行稳定可靠运行稳定可靠，，安装尺寸小安装尺寸小；； 缺点缺点：：冷却效力低冷却效力低，，电机运行噪音大电机运行噪音大；； 6. IC81W （水冷）冷却方式的优缺点冷却方式的优缺点：： 优点优点：：冷却效力高冷却效力高，，运行噪声低运行噪声低；；缺点缺点：：结构复杂结构复杂，，维护复杂维护复杂（（需要外需要外接去离子循环水路接去离子循环水路接去离子循环水路），），），由于水路的锈蚀由于水路的锈蚀等，造成局部堵塞等隐患造成局部堵塞等隐患，，有短路有短路、、漏电等故障漏电等故障。

电机的冷却方式及其代号一、概念部分：1）冷却：电机在进行能量转换时，总是有一小部分损耗转变成热量，它必须通过电机外壳和周围介质不断将热量散发出去，这个散发热量的过程，我们就称为冷却。

2）冷却介质：传递热量的气体或液体介质。

3）初级冷却介质：温度低于电机某部件的气体或液体介质，它与电机的该部件相接触，并将其放出的热量带走。

4）次级冷却介质：温度低于初级冷却介质的气体或液体介质，通过电机的外表面或冷却器将初级冷却介质放出的热量带走。

5）最终冷却介质：热量传递到最后的冷却介质。

6）周围冷却介质：电机周围环境的气体或液体介质。

7）远方介质：一种远离电机的介质，通过进、出口管或通道吸入电机热量和排出冷却介质至远方。

8）冷却器：使一种冷却介质的热量传递到另外一种冷却介质，并保持两种冷却介质分开的装置。

二、冷却方法代号的内容规定1、电机冷却方法代号主要由冷却方法标志（IC）、冷却介质的回路布置代号、冷却介质代号以及冷却介质运动的推动方法代号所组成。

IC+回路布置代号+冷却介质代号+推动方法代号2、冷却方法标志代号是英文国际冷却（International Cooling）的字母缩写，用IC表示。

3、冷却介质的回路布置代号用特征数字表示，我们公司主要采用的有0、4、6、84、冷却介质代号有如下规定：如果冷却介质为空气，则描述冷却介质的字母A可以省略，我们所采用的冷却介质基本上都为空气。

6、冷却方法代号的标记有简化标记法和完整标记法两种，我们应优先使用简化标记法，简化标记法的特点有，如果冷却介质为空气，则表示冷却介质代号的A,在简化标记中可以省略，如果冷却介质为水，推动方式为7，则在简化标记中，数字7可以省略。

7、比较常用的冷却方式有IC01、IC06、IC411、IC416、IC611、IC81W等。

举例说明： IC411 完整标记法为 IC4A1A1“IC”为冷却方式标志代号；“4”为冷却介质回路布置代号（机壳表面冷却）“A’’为冷却介质代号（空气）第一个“1”为初级冷却介质推动方法代号（自循环）第二个“1”为次级冷却介质推动方法代号（自循环）。

电动机冷却方式介绍1、概念：1）冷却：电机在进行能量转换时，总是有一小部分损耗转变成热量，它必须通过电机外壳和周围介质不断将热量散发出去，这个散发热量的过程，我们就称为冷却。

2）冷却介质：传递热量的气体或液体介质。

3）初级冷却介质：温度低于电机某部件的气体或液体介质，它与电机的该部件相接触，并将其放出的热量带走。

4）次级冷却介质：温度低于初级冷却介质的气体或液体介质，通过电机的外表面或冷却器将初级冷却介质放出的热量带走。

5）最终冷却介质：热量传递到最后的冷却介质。

6）周围冷却介质：电机周围环境的气体或液体介质。

7）远方介质：一种远离电机的介质，通过进、出口管或通道吸入电机热量和排出冷却介质至远方。

8）冷却器：使一种冷却介质的热量传递到另外一种冷却介质，并保持两种冷却介质分开的装置。

2、冷却方法代号规定1、电机冷却方法代号主要由冷却方法标志（IC）、冷却介质的回路布置代号、冷却介质代号以及冷却介质运动的推动方法代号所组成。

IC+回路布置代号+冷却介质代号+推动方法代号2、冷却方法标志代号是英文国际冷却（International Cooling）的字母缩写，用IC表示。

3、冷却介质的回路布置代号用特征数字表示，我们公司主要采用的有0、4、6、8等，下面分别说一下它们的含义。

4、冷却介质代号有如下规定：如果冷却介质为空气，则描述冷却介质的字母A可以省略，我们所采用的冷却介质基本上都为空气。

6、冷却方法代号的标记有简化标记法和完整标记法两种，我们应优先使用简化标记法，简化标记法的特点有，如果冷却介质为空气，则表示冷却介质代号的A,在简化标记中可以省略，如果冷却介质为水，推动方式为7，则在简化标记中，数字7可以省略。

7、比较常用的冷却方式有IC01、IC06、IC411、IC416、IC611、IC81W 等。

举例说明： IC411 完整标记法为 IC4A1A1“IC”为冷却方式标志代号；“4”为冷却介质回路布置代号（机壳表面冷却）“A’’为冷却介质代号（空气）第一个“1”为初级冷却介质推动方法代号（自循环）第二个“1”为次级冷却介质推动方法代号（自循环）。

工频电机冷却方式
工频电机的冷却方式主要包括以下几种：
1. 自然冷却：电机外壳设计有散热片或散热鳍片，通过自然对流散热。

这种方式适用于低功率和轻负荷的应用，不需要额外的冷却设备。

2. 强制风冷却：在电机外壳上设置风扇或风扇罩，通过风扇强制风冷却。

这种方式适用于中等功率和负荷的应用，可以有效提高冷却效率。

3. 液冷却：通过在电机内部或外部设置冷却水或冷却油进行冷却。

液冷却方式适用于高功率和重负荷的应用，可以提供更高的冷却效率和热稳定性。

4. 油冷却：油冷却通常应用于一些高负荷和高速应用中，其中油冷却既可冷却电机减速机的电机部分也可以冷却减速器的齿轮部分。

5. 组合冷却：有些电机采用组合冷却方式，例如自然冷却与风冷却相结合，或风冷却与液冷却相结合，以充分发挥不同冷却方式的优势。

选择适当的冷却方式取决于实际应用需求，包括功率、转速、负荷、环境温度等因素。

在应用电机时，应严格按照制造商提供的规格和指南来选择和使用冷却方式，以确保电机的正常运行和寿命。

窗体顶端电机的冷却方式及其代号一、概念部分：1）冷却：电机在进行能量转换时，总是有一小部分损耗转变成热量，它必须通过电机外壳和周围介质不断将热量散发出去，这个散发热量的过程，我们就称为冷却。

2）冷却介质：传递热量的气体或液体介质。

3）初级冷却介质：温度低于电机某部件的气体或液体介质，它与电机的该部件相接触，并将其放出的热量带走。

4）次级冷却介质：温度低于初级冷却介质的气体或液体介质，通过电机的外表面或冷却器将初级冷却介质放出的热量带走。

5）最终冷却介质：热量传递到最后的冷却介质。

6）周围冷却介质：电机周围环境的气体或液体介质。

7）远方介质：一种远离电机的介质，通过进、出口管或通道吸入电机热量和排出冷却介质至远方。

8）冷却器：使一种冷却介质的热量传递到另外一种冷却介质，并保持两种冷却介质分开的装置。

二、冷却方法代号的内容规定1、电机冷却方法代号主要由冷却方法标志（IC）、冷却介质的回路布置代号、冷却介质代号以及冷却介质运动的推动方法代号所组成。

IC+回路布置代号+冷却介质代号+推动方法代号2、冷却方法标志代号是英文国际冷却（International Cooling）的字母缩写，用IC表示。

3、冷却介质的回路布置代号用特征数字表示，我们公司主要采用的有0、4、6、8等，下面分别说一下它们4、冷却介质代号有如下规定：A可以省略，我们所采用的冷却介质基本上都为空气。

6种，我们应优先使用简化标记法，简化标记法的特点有，如果冷却介质为空气，则表示冷却介质代号的A,在简化标记中可以省略，如果冷却介质为水，推动方式为7，则在简化标记中，数字7可以省略。

7、比较常用的冷却方式有IC01、IC06、IC411、IC416、IC611、IC81W 等。

举例说明： IC411 完整标记法为 IC4A1A1“IC”为冷却方式标志代号；“4”为冷却介质回路布置代号（机壳表面冷却） “A’’为冷却介质代号（空气）第一个“1”为初级冷却介质推动方法代号（自循环）第二个“1”为次级冷却介质推动方法代号（自循。

电动机常见的冷却方式电动机是一种将电能转化为机械能的装置，其工作时会产生大量的热量。

为了保证电动机的正常运行和延长其使用寿命，需要对电动机进行冷却。

常见的电动机冷却方式包括：自然冷却、强制通风冷却、液冷和散热片冷却等。

自然冷却是最简单也是最常见的电动机冷却方式之一。

在自然冷却中，电动机通过将产生的热量传递给周围空气来实现散热。

这种方式下，电动机通常采用散热片或散热鳍片来增加表面积，增强散热效果。

散热片可以将电动机的热量更快地传导到周围空气中，提高整体的散热效率。

自然冷却的优点是结构简单，使用方便，但散热效果相对较差，适用于功率较小的电动机。

强制通风冷却是一种利用风扇强制对电动机进行冷却的方式。

在强制通风冷却中，电动机通常配备有专门的冷却风扇，通过风扇产生的气流将热量带走。

冷却风扇通常安装在电动机的轴上，当电动机工作时，风扇也会随之转动，从而产生强风冷却作用。

强制通风冷却的优点是散热效果好，适用于功率较大的电动机。

但同时也存在一些缺点，比如噪音较大和能耗较高。

液冷是一种利用液体对电动机进行冷却的方式。

在液冷中，电动机通常采用水或油作为冷却介质，通过液体的循环来吸收热量并带走。

液冷的优点是散热效果好，能耗较低，适用于高功率和高转速的电动机。

同时，液冷还可以通过改变冷却介质的温度来调节电动机的温度，提高电动机的工作效率。

然而，液冷系统的设计和维护相对较复杂，对冷却介质的处理和循环也需要一定的技术支持。

散热片冷却是一种常见的电动机冷却方式。

在散热片冷却中，电动机通常配备有大面积的散热片，通过增大散热面积来提高散热效果。

散热片冷却的优点是结构简单，使用方便，适用于功率较小的电动机。

同时，散热片的设计也可以根据电动机的工作条件和散热要求进行优化，提高整体的散热效率。

除了以上几种常见的电动机冷却方式外，还有一些特殊的冷却方式，比如热管冷却、热交换器冷却等。

这些冷却方式通常适用于特殊工况或特殊环境下的电动机，可以根据实际需求进行选择和设计。
