智能阀门定位器

智能机械6种阀门定位器操作方法及故障说明阀门定位器是一种用于控制和调节管道中阀门开度的装置。

根据不同的工作原理和功能特点，可以分为智能阀门定位器和机械阀门定位器。

下面将介绍智能和机械阀门定位器的六种操作方法及可能出现的故障。

一、智能阀门定位器的操作方法及故障说明：1.手动操作：当智能阀门定位器处于手动模式时，可以使用手动操作杆使阀门开度达到所需的位置。

此时，智能阀门定位器将不会自动调节阀门开度。

故障说明：如果智能阀门定位器出现故障，无法切换到手动模式，可能导致阀门无法正确操作，需要进行修理或更换定位器。

2.远程操作：智能阀门定位器可以通过无线通信技术与监控系统连接，实现远程操作和监控。

通过监控系统，可以实时了解阀门的开度情况，并进行远程控制。

故障说明：如果智能阀门定位器无法与监控系统连接，可能导致无法进行远程操作和监控，需要检查通信连接或修复故障。

3.自动调节：智能阀门定位器可以根据预设的控制策略，自动调节阀门开度，以保持管道中流体的稳定流量或压力。

故障说明：如果智能阀门定位器无法进行自动调节，可能导致管道中的流体无法得到合理的控制，需要检查定位器的控制算法或传感器的准确性。

4.位置反馈：智能阀门定位器可以通过回传信号，实时反馈阀门的开度位置。

这些反馈信号可以用于监控系统的数据采集和状态诊断。

故障说明：如果智能阀门定位器无法准确反馈阀门位置，可能导致数据采集和状态诊断的错误，需要检查位置传感器或信号传输的连通性。

二、机械阀门定位器的操作方法及故障说明：1.手动操作：机械阀门定位器通过手动操作杆调节阀门开度。

这种操作方法适用于一些简单的管道系统，但需要人工监控和调整阀门开度。

故障说明：如果机械阀门定位器的手动操作杆损坏或无法正常运动，可能导致无法手动控制阀门开度，需要修理或更换机械定位器。

2.自动控制：机械阀门定位器可以通过自动控制系统，根据流量或压力信号实现自动调节阀门开度。

这种操作方法适用于一些较复杂的管道系统，可以实现自动控制和调节。

智能阀门定位器原理智能阀门定位器是一种利用先进技术实现阀门定位功能的装置，它在工业控制系统中起着至关重要的作用。

其原理主要基于传感器、控制器和执行器的协同作用，通过精确的信号采集和处理，实现对阀门位置的准确定位和控制。

下面将详细介绍智能阀门定位器的原理。

首先，智能阀门定位器的原理基于传感器的作用。

传感器是智能阀门定位器的重要组成部分，它能够实时感知阀门的位置信息，并将这些信息转化为电信号输出。

传感器通常采用霍尔传感器、光电传感器或者压力传感器等，通过不同的原理来实现对阀门位置的监测。

传感器的准确性和稳定性对于智能阀门定位器的性能至关重要，只有准确感知到阀门位置的变化，才能实现精准的定位控制。

其次，控制器是智能阀门定位器的核心部件之一。

控制器接收传感器输出的信号，并进行数字信号处理和逻辑判断，根据预设的控制算法来实现对阀门位置的精准控制。

控制器通常采用先进的微处理器或者PLC控制系统，具有高速运算和强大的数据处理能力。

通过控制器的智能化算法，可以实现对阀门位置的精确定位和实时调节，从而保证工业生产系统的稳定运行。

最后，执行器是智能阀门定位器的另一核心部件。

执行器根据控制器的指令，实现对阀门位置的精准控制。

执行器通常采用电动执行器或者气动执行器，通过电机或者气动装置来驱动阀门的开关动作。

执行器具有快速响应和高精度的特点，可以实现对阀门位置的精准控制，从而满足工业生产系统对阀门位置精度的要求。

综上所述，智能阀门定位器的原理主要基于传感器、控制器和执行器的协同作用，通过精确的信号采集和处理，实现对阀门位置的准确定位和控制。

传感器实时感知阀门位置信息，控制器进行数字信号处理和逻辑判断，执行器实现对阀门位置的精准控制。

这种原理的应用，可以提高工业生产系统的自动化水平，提高生产效率，降低人工成本，保证工业生产系统的安全稳定运行。

智能阀门定位器的安装如何智能阀门定位器（Intelligent Valve Positioners）是一种通过自动控制和监测技术对阀门位置进行精确定位的装置。

它可以用于各种工业现场的阀门控制系统，包括化工厂、石油炼油厂、电力厂、水处理厂等。

1.准备安装位置：在安装阀门定位器之前，需要确保阀门轴与定位器安装位置对齐，并且阀门周围没有任何障碍物。

同时，确保安装位置在操作者能够方便观察和维护的范围内。

2.安装阀门定位器：将阀门定位器固定在阀门轴上，确保连接牢固稳定。

使用合适的工具和设备，按照制造商提供的安装指南进行安装。

注意安装时遵循正确的安全程序，包括关闭相关系统并使用合适的个人防护设备。

3.连接电源和信号线：将阀门定位器连接到电源和控制系统。

根据系统的要求，使用正确的电缆和端子进行连接。

确保连接牢固可靠，并排除电气故障的可能性。

4.调整定位器参数：在安装完成后，根据阀门的类型和工艺要求，需要对阀门定位器进行参数调整。

这些参数通常包括阀门行程、开度指示和关闭位置的设定，以确保阀门定位器能够准确地控制阀门位置。

5.测试和调试：在完成安装和参数调整后，需要进行系统测试和调试。

这包括检查阀门开度指示器的准确性，测试阀门的开闭动作并观察定位器的响应。

如果发现问题或异常，应及时采取措施进行修复或调整。

6.定期维护：安装完成后，定期维护是确保智能阀门定位器稳定运行的重要步骤。

根据制造商的建议，定期检查和清洁定位器，并及时更换磨损或老化的零部件。

此外，定期校准定位器以确保其精确性也是必要的。

总之，智能阀门定位器的安装是确保其正常运行和准确定位的关键步骤。

正确的安装程序、适当的参数调整以及定期的维护都是确保设备长期稳定工作的关键。

通过遵循正确的安装流程和维护要求，可以保证智能阀门定位器的性能和可靠性，提高工业生产系统的效率和安全性。

产品技术规格若有变更，恕不另行通知。

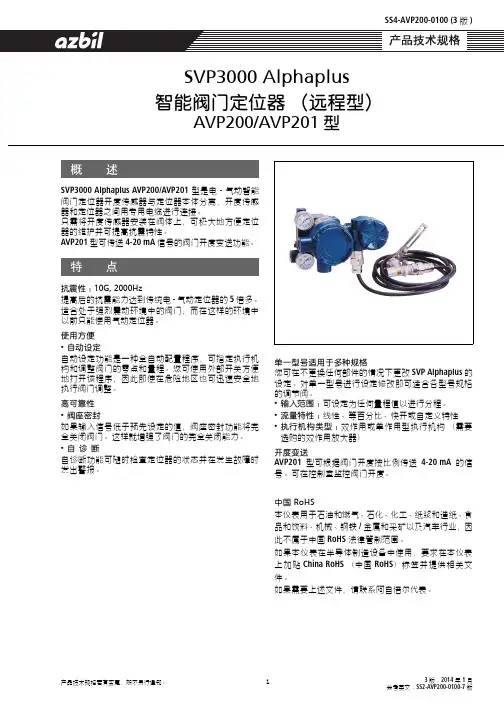

1SVP3000 Alphaplus AVP200/AVP201型是电-气动智能阀门定位器开度传感器与定位器本体分离，开度传感器和定位器之间用专用电缆进行连接。

只需将开度传感器安装在阀体上，可极大地方便定位器的维护并可提高抗震特性。

AVP201型可传送4-20 mA 信号的阀门开度变送功能。

抗震性：NMdI=OMMMeò提高后的抗震能力达到传统电-气动定位器的5倍多。

适合处于强烈震动环境中的阀门，而在这样的环境中以前只能使用气动定位器。

使用方便•自动设定自动设定功能是一种全自动配置程序，可指定执行机构和调整阀门的零点和量程。

您可使用外部开关方便地打开该程序，因此即使在危险地区也可迅速安全地执行阀门调整。

高可靠性•阀座密封如果输入信号低于预先设定的值，阀座密封功能将完全关闭阀门。

这样就增强了阀门的完全关闭能力。

•自诊断自诊断功能可随时检查定位器的状态并在发生故障时发出警报。

概 述特 点单一型号适用于多种规格您可在不更换任何部件的情况下更改SVP Alphaplus 的设定。

对单一型号进行设定修改即可适合各型号规格的调节阀。

•输入范围：可设定为任何量程值以进行分程。

•流量特性：线性、等百分比、快开或自定义特性•执行机构类型：双作用或单作用型执行机构（需要选购的双作用放大器）开度变送AVP201型可根据阀门开度按比例传送4-20 mA 的信号。

可在控制室监控阀门开度。

中国=oçep本仪表用于石油和燃气、石化、化工、纸浆和造纸、食品和饮料、机械、钢铁/金属和采矿以及汽车行业，因此不属于中国 RoHS 法律管制范围。

如果本仪表在半导体制造设备中使用，要求在本仪表上加贴 China RoHS （中国 RoHS ）标签并提供相关文件。

如果需要上述文件，请联系阿自倍尔代表。

psmPMMM=^äéÜ~éäìë智能阀门定位器（远程型）^smOMML^smOMN型3版：2014年1月参考英文：SS2-AVP200-0100-7版SS4-AVP200-0100 (3版)阿自倍尔公司2适用的执行机构单作用和双作用型执行机构直行程和角型行程执行机构认 证qffp 隔爆认证本体：Ex d IIC T6认证No. TC17094开度传感器：Ex d IIC T6认证No.C18270控制信号输入4-20 mA DC （可设定为任何需要的量程，分程最小范围4 mA DC ），最小工作电流：3.85 mA对于AVP201型，当信号输入小于3.85 mA ，将无输出电流。

智能阀门定位器的简要原理说明
1.传感器测量阀门位置：智能阀门定位器通过安装在阀门上的传感器，来实时测量阀门的位置。

常见的传感器有角度传感器和位置传感器，它们
会随着阀门的移动而输出相应的电信号。

2.信号处理与转换：传感器输出的电信号被智能阀门定位器内部的电
路进行处理和转换。

这些电路通常包括放大、滤波和数字信号处理等功能，将传感器的电信号转换为可供控制系统使用的数字信号。

3.控制算法：智能阀门定位器内部搭载了控制算法，用于基于传感器
输出的信号来计算和控制阀门的位置。

这些算法可以根据不同的应用需求
来实现阀门的打开、关闭或者调节。

4.位置反馈：智能阀门定位器通过控制机构将计算得到的位置指令传
达给阀门，然后通过传感器对阀门位置进行反馈。

这个反馈机制可以用于
验证阀门是否达到目标位置，以获取位置的准确性和可靠性。

5.与控制系统的通信：智能阀门定位器通常具有与控制系统进行通信
的能力，以便实现远程监控和控制。

它可以通过各种通信接口将阀门位置
数据传输给控制系统，并接收控制系统的指令进行相应的位置调整。

智能阀门定位器的工作原理是基于传感器测量阀门位置，将其转换为
数字信号，然后通过控制算法来实现阀门位置的控制。

该设备可应用于各
种工业领域，例如化工、石油、天然气和水处理等，能够提高阀门的精确
性和稳定性。

同时，智能阀门定位器还具有实时监控和远程控制的能力，
提高了维护和管理的便利性。

智能机械6种阀门定位器操作方法及故障说明智能机械阀门定位器是一种先进的控制设备，可用于对阀门的开关进行自动定位和控制。

以下是关于智能机械阀门定位器的六种操作方法以及常见故障的说明。

操作方法一：定位模式1.将定位模式选择开关设定为“定位”模式。

2.通过操作控制系统或按下设备上的按钮，启动阀门动作。

3.定位器会对阀门进行自动定位，并将准确的位置信息反馈给控制系统。

操作方法二：手动操作1.将定位模式选择开关设定为“手动”模式。

2.手动旋转定位器上的手轮，可以直接控制阀门的开关。

3.手动操作通常用于紧急情况或设备维护。

操作方法三：旁路操作1.将定位模式选择开关设定为“旁路”模式。

2.在该模式下，阀门可以完全绕过定位器，实现手动操作。

3.这种操作方法适用于设备维护或维修期间，需要暂时关闭定位器。

操作方法四：反馈检测1.将定位模式选择开关设定为“反馈”模式。

2.反馈模式下，定位器会检测阀门位置，并将实际位置信息反馈给控制系统。

3.这种操作方法可用于验证阀门位置是否正确，以及对定位器进行校准。

操作方法五：自学习1.将定位模式选择开关设定为“自学习”模式。

2.自学习模式下，定位器会通过对阀门进行多次操作，自动学习并记录阀门的动作曲线和位置信息。

3.这种操作方法可以提高定位器的准确性，并使其能够自动适应不同的阀门特性。

操作方法六：故障排除1.当定位器发生故障时，首先检查供电是否正常，并检查与控制系统之间的连接是否良好。

2.检查阀门是否受阻或损坏，以及定位器的传感器是否正常工作。

3.如果以上排除故障方法无效，可以尝试重启定位器或进行其他维护和修复操作。

智能机械阀门定位器的常见故障包括：1.供电故障，如电源线松动或断开。

2.控制系统故障，如信号传输错误或控制器故障。

3.传感器故障，如位置传感器损坏或失效。

4.阀门受阻，阀门卡死或被异物阻塞。

5.定位器内部机械零件损坏，如齿轮断裂或传动带脱落。

6.环境因素导致的故障，如温度过高或湿度过高导致部件损坏。

智能阀门定位器原理构成及优点智能阀门定位器是一种用于控制和监测阀门位置的设备，可以自动调整阀门位置以实现精确的流量和压力控制。

它由传感器、执行器、控制器和人机接口组成，通过检测阀门位置并与预设的目标值进行比较，通过执行器调整阀门位置，实现对流体的准确控制。

1.传感器检测阀门位置：智能阀门定位器通常使用位移传感器或角度传感器来检测阀门位置。

这些传感器可以测量阀门的开度或角度，并将测量值传输给控制器。

2.控制器比较阀门位置：控制器将传感器测量到的阀门位置与预设的目标值进行比较。

如果阀门位置与目标值不一致，控制器将发送相应的信号给执行器，调整阀门位置，使其接近目标值。

3.执行器调整阀门位置：执行器是智能阀门定位器的关键组成部分，用于实际调整阀门位置。

它可以是电动执行器、气动执行器或液压执行器。

执行器接收控制器发出的调节信号，通过驱动机构来改变阀门的位置。

4.人机接口进行监测和操作：智能阀门定位器通常配备有人机接口，可供操作员监测和操作。

人机接口可以提供阀门位置、流量、压力等实时数据，并允许操作员设定目标值、调整参数等。

1.精确控制：智能阀门定位器通过连续监测和调整阀门位置，可以实现对流体的高精度控制，确保流量和压力的稳定性。

2.自动化操作：智能阀门定位器具有自动调节功能，不需要人工干预。

它可以根据设定的目标值自动调整阀门位置，提高工作效率和减少人力成本。

3.实时监测：智能阀门定位器可以实时监测阀门位置、流量、压力等参数，并将数据传输给人机接口，供操作员实时查看和分析。

4.故障诊断：智能阀门定位器可以通过传感器和控制器对阀门状态进行实时监测，并能自动识别异常情况并进行报警。

这样可以及时发现和解决问题，提高设备的可靠性和安全性。

总之，智能阀门定位器通过使用传感器、执行器、控制器和人机接口，实现对阀门位置的自动调节和控制，具有精确控制、自动化操作、实时监测和故障诊断的优点，可以广泛应用于工业生产、能源、化工、水处理等领域。

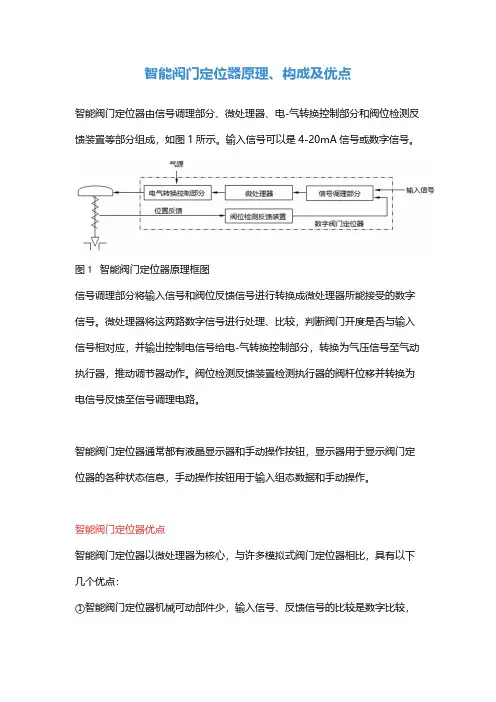

智能阀门定位器原理、构成及优点
智能阀门定位器由信号调理部分、微处理器、电-气转换控制部分和阀位检测反馈装置等部分组成，如图1所示。

输入信号可以是4-20mA信号或数字信号。

图1智能阀门定位器原理框图
信号调理部分将输入信号和阀位反馈信号进行转换成微处理器所能接受的数字信号。

微处理器将这两路数字信号进行处理、比较，判断阀门开度是否与输入信号相对应，并输出控制电信号给电-气转换控制部分，转换为气压信号至气动执行器，推动调节器动作。

阀位检测反馈装置检测执行器的阀杆位移并转换为电信号反馈至信号调理电路。

智能阀门定位器通常都有液晶显示器和手动操作按钮，显示器用于显示阀门定位器的各种状态信息，手动操作按钮用于输入组态数据和手动操作。

智能阀门定位器优点
智能阀门定位器以微处理器为核心，与许多模拟式阀门定位器相比，具有以下几个优点：
①智能阀门定位器机械可动部件少，输入信号、反馈信号的比较是数字比较，。
