电气阀门定位器YT系列电气阀门定位器智能反馈模块详细调试说明

YT-1000反馈部分调试方法（默认定位器已连接气动执行器并可正常开关）：
1．按上面图示把输入输出连线接好，注意输出需要24V直流电源；
2．输入部分按“定位器调试方法”调好；
3．观察输出部分的电流是不是等于输入电流（+/-0.5mA属正常）；
4．输出部分的电流差值较大时，按下面步骤调整；
5．长按设置键到指示灯闪烁；
6．此时输出电流应为4mA，如果有差异，按电流加或电流减按键。

若差值较大时，可以长按，增减较快。

调整好输出电流后，再调整输入电流为4mA；
7．短按一下设置键，此时输出电流应为8mA，如果有差异，按电流加或电流减按键。

若差值较大，可以长按，增减较快。

调整好输出电流后，再调整输入电流为8mA；8．短按一下设置键，此时输出电流应为12mA，如果有差异，按电流加或电流减按键。

若差值较大，可以长按，增减较快。

调整好输出电流后，再调整输入电流为12mA；
9．短按一下设置键，此时输出电流应为16mA，如果有差异，按电流加或电流减按键。

若差值较大，可以长按，增减较快。

调整好输出电流后，再调整输入电流为16mA；
10．短按一下设置键，此时输出电流应为20mA，如果有差异，按电流加或电流减按键。

若差值较大，可以长按，增减较快。

调整好输出电流后，再调整输入电流为20mA；
11．短按一下设置键，等待二秒后，指示灯快速闪烁3秒左右，然后常亮，设置结束。

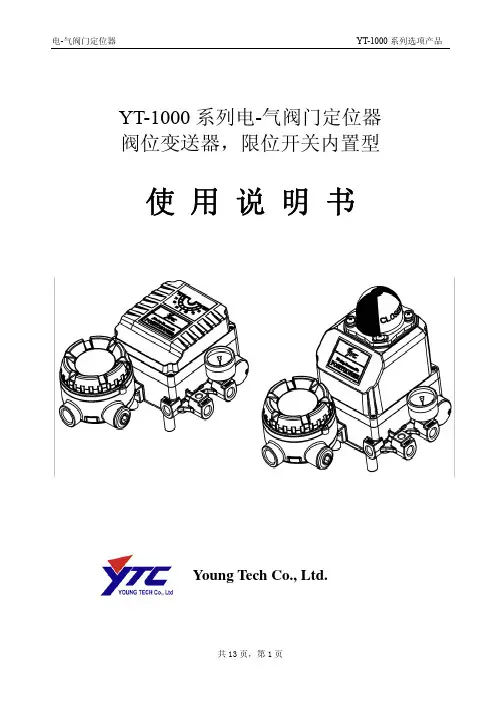

YT-1000系列电-气阀门定位器阀位变送器，限位开关内置型使用说明书Young Tech Co., Ltd.目录一、说明书概要 (3)二、安全注意事项 (3)三、使用注意事项 (3)四、质保期限 (3)五、产品简介 (3)六、标牌内容 (3)七、特点 (4)八、选型代码 (5)九、主要参数 (5)十、结构图 (6)十一、外形尺寸 (6)十二、安装 (7)十三、调整 (8)十四、其它 (10)十五、产品维护和检查 (12)十六、故障诊断和措施 (12)一、说明书概要●请充分阅读此说明书后，进行产品的安装，调试和使用。

●此说明书的内容未经事先通知的情况下可变。

●此说明书的内容未经我公司同意不得任意更改或替换。

●在此说明书未经说明的事项中出现的问题，请跟我公司或代理商联系。

●此说明书指定的参数适用于指定的型号和使用条件，有可能不能满足特殊的条件。

●为了产品的性能改进或升级，产品的参数，结构，部件等发生变动时，有可能没有反映到此说明书。

二、安全注意事项●为了安装人员，产品，系统的安全，安装本产品时请务必遵守本说明书注明的安全事项。

如果不正确遵守本说明书的安全事项，我公司不能保证其安全。

●因用户任意进行改造或维修本产品而发生的人身伤害或物质损失，我公司不给予赔偿。

需要维修或改造本产品时，请事先跟我公司联系。

●本产品是控制阀附件。

操作或运行时必须熟记相应控制阀的使用说明。

三、使用注意事项●搬运，安装或使用中，对产品过大的震动或撞击会成为产品故障的原因。

●超过规定参数范围使用也会成为产品故障的原因。

●不使用的气路接口要用堵塞堵住。

●不使用产品而长时间放置在室外时，要盖上产品外壳，以免雨水进入产品内部。

并且在高温高湿度的环境要防止水分凝集在产品内部。

四、质保期限●原则上产品保修期限是按报价单上注明的产品保修期限为准。

●产品保修期内，因以下原因发生的问题我公司将收费维修。

- 当用户任意分解产品或没有正确进行维护而产生的问题。

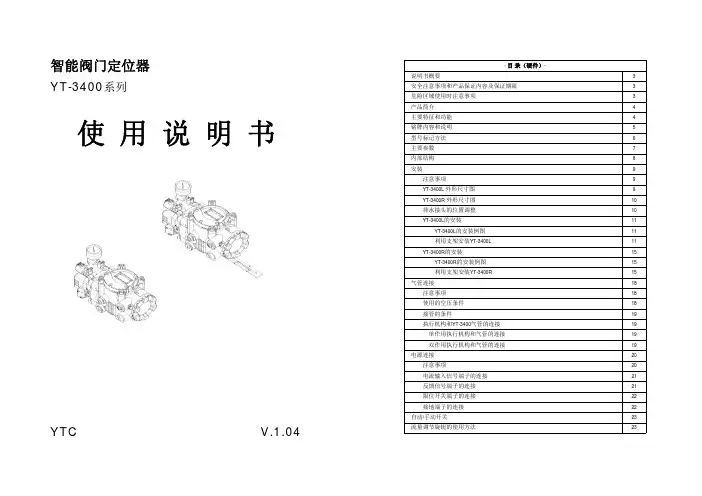

智能阀门定位器YT-3400系列使 用 说 明 书YTC V.1.04- 目 录（硬件）-说明书概要3安全注意事项和产品保证内容及保证期限3危险区域使用时注意事项3产品简介4主要特征和功能4铭牌内容和说明5型号标记方法6主要参数7内部结构8安装9注意事项9 YT-3400L 外形尺寸图9 YT-3400R 外形尺寸图10排水接头的位置调整10 YT-3400L的安装11 YT-3400L的安装例图 11利用支架安装YT-3400L11 YT-3400R的安装15 YT-3400R的安装例图15利用支架安装YT-3400R15气管连接18注意事项18使用的空压条件18接管的条件19执行机构和YT-3400气管的连接19单作用执行机构和气管的连接19双作用执行机构和气管的连接19电源连接20注意事项20电流输入信号端子的连接21反馈信号端子的连接21限位开关端子的连接22接地端子的连接22自动/手动开关23流量调节旋钮的使用方法23- 目 录 （软件）-自动设定和基本操作方法24按钮说明24正常运行模式（RUN模式）的说明25自动设定 (AUTO CAL)25自动设定1 (AUTO 1) 26自动设定2 (AUTO 2)26自动设定3 (AUTO 3) 26自动设定HF(AUTO HF)26 BIAS设定26 V_0设定26手动模式（MANUAL）27参数模式 (PARAM)27参数种类27死区(dEAdZONE)设定28 P 值设定（KP）28I 值设定（KI）29D 值设定（KD）29P_ 值设定（KP_）30 I_ 值设定（KI_）30 D_ 值设定（KD_）30 HF启动（HF Off / On）30手动设定模式 (HAND CAL)31手动设定模式的种类31阀门的零点和量程的设定31阀位输出信号的零点和量程设定32按行程百分比降低阀门量程（PE TRIM）33设定反馈信号的正/反输出信号(TR_NORM/REV)33 HART通讯的正/反输出设定（HT NORM / REVS)33阀门模式（VALVE）34动作方式的变更 (ACT)34流量特性的变更 (CHAR)34用户自定义流量特性的设定 (USER SET)35正作用阀门紧密关闭功能的设定 (TSHUT OP)35反作用阀门紧密关闭功能的设定 (TSHUT CL)36分程控制 (SPLIT)36用户自定义零点信号大小设定（CTS ZERO)37用户自定义量程信号设定（CTS END)37角度补偿模式（ITP OFF / ON)37查看模式（VIEW）38错误警告代码39主程序软件导航图40智 能 阀 门 定 位 器 YT-3400系列说明书概要感谢选用我公司产品。

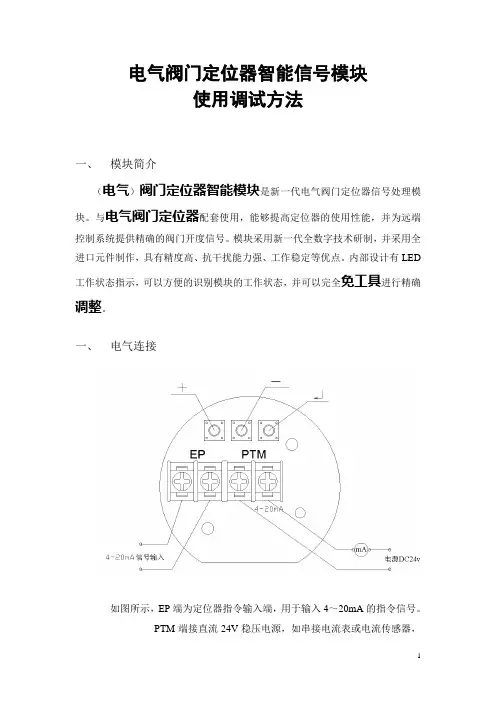

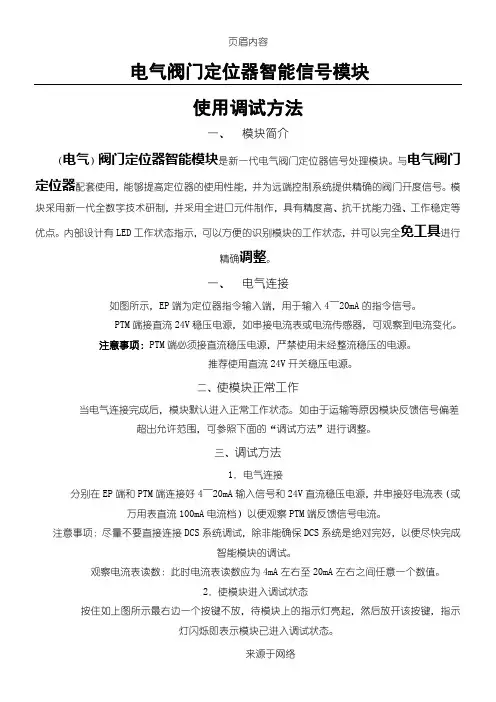

电气阀门定位器智能信号模块使用调试方法一、模块简介（电气）阀门定位器智能模块是新一代电气阀门定位器信号处理模块。

与电气阀门定位器配套使用，能够提高定位器的使用性能，并为远端控制系统提供精确的阀门开度信号。

模块采用新一代全数字技术研制，并采用全进口元件制作，具有精度高、抗干扰能力强、工作稳定等优点。

内部设计有LED 工作状态指示，可以方便的识别模块的工作状态，并可以完全免工具进行精确调整。

一、电气连接如图所示，EP端为定位器指令输入端，用于输入4～20mA的指令信号。

PTM端接直流24V稳压电源，如串接电流表或电流传感器，可观察到电流变化。

注意事项：PTM端必须接直流稳压电源，严禁使用未经整流稳压的电源。

推荐使用直流24V开关稳压电源。

二、使模块正常工作当电气连接完成后，模块默认进入正常工作状态。

如由于运输等原因模块反馈信号偏差超出允许范围，可参照下面的“调试方法”进行调整。

三、调试方法1．电气连接分别在EP端和PTM端连接好4～20mA输入信号和24V直流稳压电源，并串接好电流表（或万用表直流100mA电流档）以便观察PTM端反馈信号电流。

注意事项：尽量不要直接连接DCS系统调试，除非能确保DCS系统是绝对完好，以便尽快完成智能模块的调试。

观察电流表读数：此时电流表读数应为4mA左右至20mA左右之间任意一个数值。

2．使模块进入调试状态按住如上图所示最右边一个按键不放，待模块上的指示灯亮起，然后放开该按键，指示灯闪烁即表示模块已进入调试状态。

观察电流表读数：此时电流表读数应为4mA，如有偏差，可按“＋”或“－”键调整电流，使电流值符合要求。

3．反馈信号4mA（0%）位置调整调整EP端输入信号大小，使阀门处于需要反馈4mA信号（即0％）的位置。

按“＋”或“－”键调整电流，使电流值符合要求，然后按一下上图所示最右边的按键。

观察电流表读数：如电流表读数从4mA跳至8mA左右，即表示需要反馈4mA信号（即0％）的位置已确认完毕。

电气阀门定位器智能信号模块使用调试方法一、模块简介（电气）阀门定位器智能模块是新一代电气阀门定位器信号处理模块。

与电气阀门定位器配套使用，能够提高定位器的使用性能，并为远端控制系统提供精确的阀门开度信号。

模块采用新一代全数字技术研制，并采用全进口元件制作，具有精度高、抗干扰能力强、工作稳定等优点。

内部设计有LED工作状态指示，可以方便的识别模块的工作状态，并可以完全免工具进行精确调整。

一、电气连接如图所示，EP端为定位器指令输入端，用于输入4～20mA的指令信号。

PTM端接直流24V稳压电源，如串接电流表或电流传感器，可观察到电流变化。

注意事项：PTM端必须接直流稳压电源，严禁使用未经整流稳压的电源。

推荐使用直流24V开关稳压电源。

二、使模块正常工作当电气连接完成后，模块默认进入正常工作状态。

如由于运输等原因模块反馈信号偏差超出允许范围，可参照下面的“调试方法”进行调整。

三、调试方法1．电气连接分别在EP端和PTM端连接好4～20mA输入信号和24V直流稳压电源，并串接好电流表（或万用表直流100mA电流档）以便观察PTM端反馈信号电流。

注意事项：尽量不要直接连接DCS系统调试，除非能确保DCS系统是绝对完好，以便尽快完成智能模块的调试。

观察电流表读数：此时电流表读数应为4mA左右至20mA左右之间任意一个数值。

2．使模块进入调试状态按住如上图所示最右边一个按键不放，待模块上的指示灯亮起，然后放开该按键，指示灯闪烁即表示模块已进入调试状态。

观察电流表读数：此时电流表读数应为4mA，如有偏差，可按“＋”或“－”键调整电流，使电流值符合要求。

3．反馈信号4mA（0%）位置调整调整EP端输入信号大小，使阀门处于需要反馈4mA信号（即0％）的位置。

按“＋”或“－”键调整电流，使电流值符合要求，然后按一下上图所示最右边的按键。

观察电流表读数：如电流表读数从4mA跳至8mA左右，即表示需要反馈4mA信号（即0％）的位置已确认完毕。

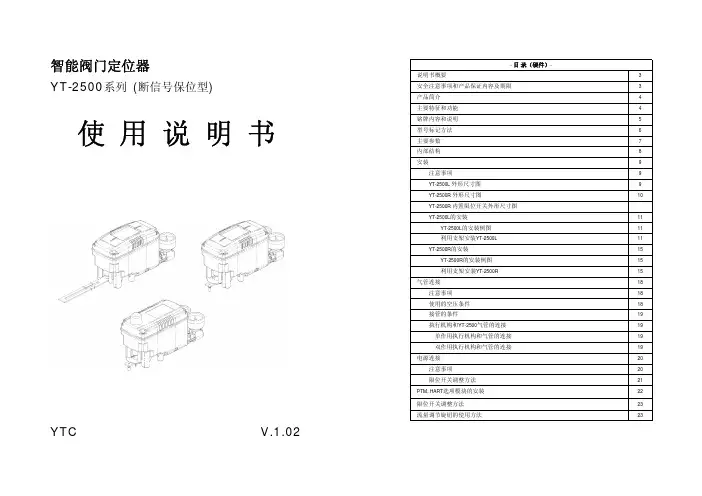

智能阀门定位器YT-2500系列(断信号保位型)使 用 说 明 书YTC V.1.02- 目 录（硬件）-说明书概要3安全注意事项和产品保证内容及期限3产品简介4主要特征和功能4铭牌内容和说明5型号标记方法6主要参数7内部结构8安装9注意事项9 YT-2500L 外形尺寸图9 YT-2500R 外形尺寸图10 YT-2500R 内置限位开关外形尺寸图YT-2500L的安装11 YT-2500L的安装例图 11利用支架安装YT-2500L11 YT-2500R的安装15 YT-2500R的安装例图15利用支架安装YT-2500R15气管连接18注意事项18使用的空压条件18接管的条件19执行机构和YT-2500气管的连接19单作用执行机构和气管的连接19双作用执行机构和气管的连接19电源连接20注意事项20限位开关调整方法21　PTM, HART选项模块的安装22　限位开关调整方法23流量调节旋钮的使用方法23- 目 录 （软件）-自动设定和基本操作方法24按钮说明24正常运行模式（RUN 模式）的说明25自动设定 (AUTO CAL)25自动设定1 (AUTO 1) 26自动设定2 (AUTO 2)26自动设定3 (AUTO 3) 26手动模式（MANUAL ）27参数模式 (PARAM)27参数种类27死区(dEAdZONE)设定28 P1 值设定（KP1）28 D1 值设定（KD1）28 P2 值设定（KP2）29 D2 值设定（KD2）29 P_值（KP_)和D_ 值（KD_）设定29 PT1 值设定（KP1）29 PT2 值设定（KP2）29手动设定模式 (HAND CAL)30阀门的零点和量程的设定30阀位输出信号的零点和量程设定30 按行程百分比降低阀门量程（PE TRIM ）31 设定反馈信号的正/反输出信号(TR_NORM/REV)31阀门模式（VALVE ）32动作模式的变更 (ACT)32流量特性的变更 (CHAR)32用户自定义流量特性的设定 (USER SET)32正作用紧密开放功能的设定 (TSHUT OP)33反作用紧密关闭功能的设定 (TSHUT CL)33分程控制 (SPLIT)33查看模式（VIEW ）34错误警告代码35主程序软件导航图36智 能 阀 门 定 位 器 YT-2500系列说明书概要感谢选用我公司产品。

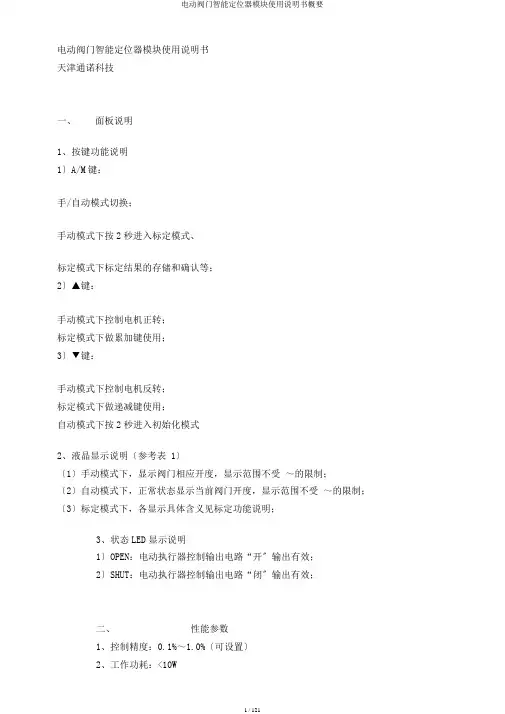

电动阀门智能定位器模块使用说明书天津通诺科技一、面板说明1、按键功能说明1〕A/M键：手/自动模式切换；手动模式下按2秒进入标定模式、标定模式下标定结果的存储和确认等；2〕▲键：手动模式下控制电机正转；标定模式下做累加键使用；3〕▼键：手动模式下控制电机反转；标定模式下做递减键使用；自动模式下按2秒进入初始化模式2、液晶显示说明〔参考表1〕〔1〕手动模式下，显示阀门相应开度，显示范围不受～的限制；〔2〕自动模式下，正常状态显示当前阀门开度，显示范围不受～的限制；〔3〕标定模式下，各显示具体含义见标定功能说明；3、状态LED显示说明1〕OPEN：电动执行器控制输出电路“开〞输出有效；2〕SHUT：电动执行器控制输出电路“闭〞输出有效；二、性能参数1、控制精度：0.1%～1.0%〔可设置〕2、工作功耗：<10W3、工作电压：交流100～240V，交流24V4、电动执行器反响电位器：500欧姆～10K欧姆15、输入信号：4～20mA,0-10V,1-5V6、输入阻抗：250欧姆7、输出信号：4～20mA,0-10V,1-5V8、输出信号负载：≤ 450欧姆9、环境温度：-20°C～70°C10、环境湿度：≤80％RH11、三、关于一键标定的说明1、在自开工作状态下，按下▲键4秒钟，自动进入自动标定状态。

2、进入自动标定后，电机将自动转到最小转角位置，进行最小转角标定。

延时5秒钟后，电机自动转到最大转角位置，进行最大转角标定。

3、自动标定结束后，自动回到正常工作状态，电机将自动转到标定前的位置。

2三、标定操作在手动状态下，按住A/M键5秒进入参数标定状态按A/M键按▼键显示方向标定〞进入标定.〞按A/M键按A/M键最终确认相位按▼键显示电机自动标定〞开始自动标定〞按A/M键按A/M键按▼键显示电机手动标定进入关阀标定按A/M键按A/M键，存储关阀位置按▼键显示电机手动标定按A/M键显示无信号设定按A/M键显示精度设定按A/M键退出标定状态，回复到正常运行状态按▼键正反相切换按A/M键标定结束按▲，▼键调关阀位置按▲，▼键调开阀位置按▼键三无种信位号置模切式换按A/M键按▼键改变精度按A/M键31、标定模式进入：手动模式下，按 A/M键并保持2秒，将进入标定模式；2、相位标定：〔1〕显示当前实际相位设置，如是正相模式那么显示“电机正向〞，反相模式那么显示“电机反向〞，等待按键输入，按下A/M 键将跳过本标定进程，直接进行到步骤〔4〕，按下▼键将进入本标定进程，进入步骤〔2〕；2〕当前实际相位的前面将显示一个星号，按下▼键将进行正反模式的切换。

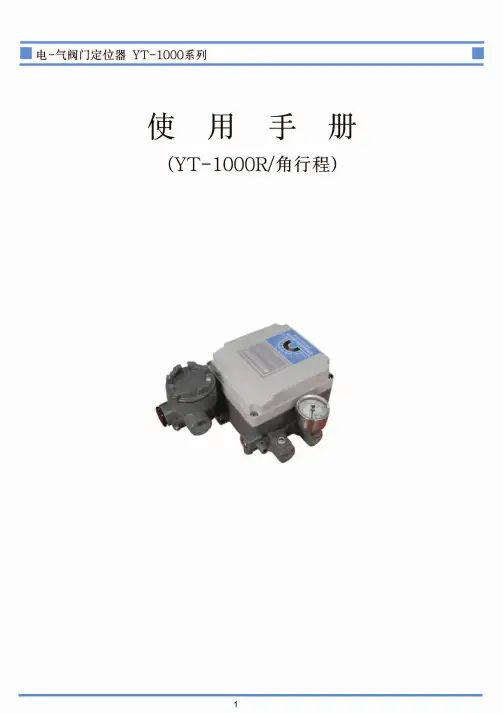

1. 简 介电-气阀门定位器YT-1000R是一种从控制器或控制系统中接受4~20mA电流信号，并向气动执行机构输送空气来控制阀门开度的装置。

2. 特 征- 在5~200Hz范围内无共振现象。

- 不用更换零件只需简单操作即可进行1／2范围内的分程控制。

- 零调节和量程调节非常简单。

- 正作用和反作用,单作用和双作用之间可方便转换。

- 反馈杆连接非常简单。

- 反应速度快而准确。

- 空气消耗量小，经济性好。

- 在小型执行器也可利用先导阀的节流孔来防止振动现象。

3. 参 数形 式 单 作 用 双 作 用输入信号 4~20mA DC阻 抗 250±15 Ohm输入压力 1.4~7kgf/㎠ (20~100Psi)行 程 0~900气源接口 PT (NPT) 1/4压力表接口 PT (NPT) 1/8电源接口 PF 1/2 (G 1/2)防爆等级 ExiaIIBT6, ExdmIIBT6, ExdmIICT6防护等级 IP 66环境温度 -20℃~70℃(标准)直 线 性 ±1% F.S ±2% F.S滞 后 度 1% F.S灵 敏 度 ±0.2% F.S ±0.5% F.S重 复 性 ±0.5% F.S空气消耗量 3LPM (Sup=1.4kgf/㎠ 20Psi)流 量 80LPM (Sup=1.4kgf/㎠ 20Psi)材 质 压 铸 鋁重 量 2.8kg4. 订 货 编 制 :YT-1000R型 号 动作形式 防爆等级 反 馈 杆 喷 嘴 连接形式 环境温度 选用配件1 选用配件2YT-1000R S 单作用 m ExdmIIBT6 1 M6×40L 1 小于90㎤1 PT S -20℃~70℃ 0 标准指示器 0 无D 双作用 c ExdmIICT6 2 M6×63L 2 90~180㎤2 NPT H -20℃~120℃ 1 圆顶指示器 1 +PTM(内置)I ExiaIIBT6 3 M8×40L 3 大于180㎤L -40℃~70℃ 2 +PTM9(外置)n 不防爆 4 M8×63L 3 +L/S(内置)5 NAMUR 4 +L/S(外置)5 +PTM+L/S(内置) <备注>z以大气温度20℃,绝对压760㎜Hg,相对湿度65%为基准。

智能阀门定位器YT-3400系列使 用 说 明 书YTC V.1.04- 目 录（硬件）-说明书概要3安全注意事项和产品保证内容及保证期限3危险区域使用时注意事项3产品简介4主要特征和功能4铭牌内容和说明5型号标记方法6主要参数7内部结构8安装9注意事项9 YT-3400L 外形尺寸图9 YT-3400R 外形尺寸图10排水接头的位置调整10 YT-3400L的安装11 YT-3400L的安装例图 11利用支架安装YT-3400L11 YT-3400R的安装15 YT-3400R的安装例图15利用支架安装YT-3400R15气管连接18注意事项18使用的空压条件18接管的条件19执行机构和YT-3400气管的连接19单作用执行机构和气管的连接19双作用执行机构和气管的连接19电源连接20注意事项20电流输入信号端子的连接21反馈信号端子的连接21限位开关端子的连接22接地端子的连接22自动/手动开关23流量调节旋钮的使用方法23- 目 录 （软件）-自动设定和基本操作方法24按钮说明24正常运行模式（RUN模式）的说明25自动设定 (AUTO CAL)25自动设定1 (AUTO 1) 26自动设定2 (AUTO 2)26自动设定3 (AUTO 3) 26自动设定HF(AUTO HF)26 BIAS设定26 V_0设定26手动模式（MANUAL）27参数模式 (PARAM)27参数种类27死区(dEAdZONE)设定28 P 值设定（KP）28I 值设定（KI）29D 值设定（KD）29P_ 值设定（KP_）30 I_ 值设定（KI_）30 D_ 值设定（KD_）30 HF启动（HF Off / On）30手动设定模式 (HAND CAL)31手动设定模式的种类31阀门的零点和量程的设定31阀位输出信号的零点和量程设定32按行程百分比降低阀门量程（PE TRIM）33设定反馈信号的正/反输出信号(TR_NORM/REV)33 HART通讯的正/反输出设定（HT NORM / REVS)33阀门模式（VALVE）34动作方式的变更 (ACT)34流量特性的变更 (CHAR)34用户自定义流量特性的设定 (USER SET)35正作用阀门紧密关闭功能的设定 (TSHUT OP)35反作用阀门紧密关闭功能的设定 (TSHUT CL)36分程控制 (SPLIT)36用户自定义零点信号大小设定（CTS ZERO)37用户自定义量程信号设定（CTS END)37角度补偿模式（ITP OFF / ON)37查看模式（VIEW）38错误警告代码39主程序软件导航图40智 能 阀 门 定 位 器 YT-3400系列说明书概要感谢选用我公司产品。

智能阀门定位器YT-3400系列使 用 说 明 书YTC V.1.04- 目 录（硬件）-说明书概要3安全注意事项和产品保证内容及保证期限3危险区域使用时注意事项3产品简介4主要特征和功能4铭牌内容和说明5型号标记方法6主要参数7内部结构8安装9注意事项9 YT-3400L 外形尺寸图9 YT-3400R 外形尺寸图10排水接头的位置调整10 YT-3400L的安装11 YT-3400L的安装例图 11利用支架安装YT-3400L11 YT-3400R的安装15 YT-3400R的安装例图15利用支架安装YT-3400R15气管连接18注意事项18使用的空压条件18接管的条件19执行机构和YT-3400气管的连接19单作用执行机构和气管的连接19双作用执行机构和气管的连接19电源连接20注意事项20电流输入信号端子的连接21反馈信号端子的连接21限位开关端子的连接22接地端子的连接22自动/手动开关23流量调节旋钮的使用方法23- 目 录 （软件）-自动设定和基本操作方法24按钮说明24正常运行模式（RUN模式）的说明25自动设定 (AUTO CAL)25自动设定1 (AUTO 1) 26自动设定2 (AUTO 2)26自动设定3 (AUTO 3) 26自动设定HF(AUTO HF)26 BIAS设定26 V_0设定26手动模式（MANUAL）27参数模式 (PARAM)27参数种类27死区(dEAdZONE)设定28 P 值设定（KP）28I 值设定（KI）29D 值设定（KD）29P_ 值设定（KP_）30 I_ 值设定（KI_）30 D_ 值设定（KD_）30 HF启动（HF Off / On）30手动设定模式 (HAND CAL)31手动设定模式的种类31阀门的零点和量程的设定31阀位输出信号的零点和量程设定32按行程百分比降低阀门量程（PE TRIM）33设定反馈信号的正/反输出信号(TR_NORM/REV)33 HART通讯的正/反输出设定（HT NORM / REVS)33阀门模式（VALVE）34动作方式的变更 (ACT)34流量特性的变更 (CHAR)34用户自定义流量特性的设定 (USER SET)35正作用阀门紧密关闭功能的设定 (TSHUT OP)35反作用阀门紧密关闭功能的设定 (TSHUT CL)36分程控制 (SPLIT)36用户自定义零点信号大小设定（CTS ZERO)37用户自定义量程信号设定（CTS END)37角度补偿模式（ITP OFF / ON)37查看模式（VIEW）38错误警告代码39主程序软件导航图40智 能 阀 门 定 位 器 YT-3400系列说明书概要感谢选用我公司产品。

智能阀门定位器YT-3300,YT-3350系列使 用 说 明 书YTC V.1.05- 目 录（硬件）-说明书概要3安全注意事项和产品保证内容及保证期限3产品简介4主要特征和功能4铭牌内容和说明5型号标记方法6主要参数7内部结构8防爆认证9安装10注意事项10直行程产品外形尺寸图10角行程产品外形尺寸图11 YT-3300L的安装12 YT-3300L的安装例图 12利用支架安装YT-3300L12 YT-3300L无管路连接型的安装15 YT-3300R的安装16利用支架安装YT-3300R16气管连接17注意事项17使用的空压条件17接管的条件17执行机构和气管的连接17电源连接18注意事项18输入信号以及输出信号端子的连接18限位开关端子的连接19自动/手动开关20 PTM, HART选项模块的安装20- 目 录 （软件）-自动设定和基本操作方法22按钮说明22正常运行模式（RUN模式）的说明23自动设定 (AUTO CAL)23自动设定1 (AUTO 1) 24自动设定2 (AUTO 2)24自动设定HF (AUTO HF) 24手动模式（MANUAL）24参数模式 (PARAM)25死区(dEAdZONE)设定25 P 值设定（KP）25I 值设定（KI）25D 值设定（KD）25P_ 值设定（KP_）26 I_ 值设定（KI_）26 D_值设定（KD_）26 BIAS值设定26 KF值设定26手动设定模式 (HAND CAL)26手动设定模式的种类26阀门的零点和量程的设定26阀位反馈信号的零点和量程设定27按行程百分比降低阀门量程（PE TRIM）27设定反馈信号的正/反输出信号(TR_NORM/REV)28 HART通讯的正/反输出设定( HT NORM / REVS )28阀门模式（VALVE）28动作模式的变更 (ACT)28流量特性的变更 (CHAR)29用户自定义流量特性的设定 (USER SET)29正作用阀门紧密关闭功能的设定 (TSHUT OP)29反作用阀门紧密关闭功能的设定 (TSHUT CL)29分程控制 (SPLIT)30用户自定义零点信号设定（CST ZERO)30用户自定义量程信号设定（CST ENd)30角度补偿模式 （ITP OFF/ON)30查看模式（VIEW）31错误警告代码32主程序软件导航图33智 能 阀 门 定 位 器 YT-3300,YT-3350系列说明书概要感谢选用我公司产品。

智能阀门定位器YT-3400系列使 用 说 明 书YTC V.1.04- 目 录（硬件）-说明书概要3安全注意事项和产品保证内容及保证期限3危险区域使用时注意事项3产品简介4主要特征和功能4铭牌内容和说明5型号标记方法6主要参数7内部结构8安装9注意事项9 YT-3400L 外形尺寸图9 YT-3400R 外形尺寸图10排水接头的位置调整10 YT-3400L的安装11 YT-3400L的安装例图 11利用支架安装YT-3400L11 YT-3400R的安装15 YT-3400R的安装例图15利用支架安装YT-3400R15气管连接18注意事项18使用的空压条件18接管的条件19执行机构和YT-3400气管的连接19单作用执行机构和气管的连接19双作用执行机构和气管的连接19电源连接20注意事项20电流输入信号端子的连接21反馈信号端子的连接21限位开关端子的连接22接地端子的连接22自动/手动开关23流量调节旋钮的使用方法23- 目 录 （软件）-自动设定和基本操作方法24按钮说明24正常运行模式（RUN模式）的说明25自动设定 (AUTO CAL)25自动设定1 (AUTO 1) 26自动设定2 (AUTO 2)26自动设定3 (AUTO 3) 26自动设定HF(AUTO HF)26 BIAS设定26 V_0设定26手动模式（MANUAL）27参数模式 (PARAM)27参数种类27死区(dEAdZONE)设定28 P 值设定（KP）28I 值设定（KI）29D 值设定（KD）29P_ 值设定（KP_）30 I_ 值设定（KI_）30 D_ 值设定（KD_）30 HF启动（HF Off / On）30手动设定模式 (HAND CAL)31手动设定模式的种类31阀门的零点和量程的设定31阀位输出信号的零点和量程设定32按行程百分比降低阀门量程（PE TRIM）33设定反馈信号的正/反输出信号(TR_NORM/REV)33 HART通讯的正/反输出设定（HT NORM / REVS)33阀门模式（VALVE）34动作方式的变更 (ACT)34流量特性的变更 (CHAR)34用户自定义流量特性的设定 (USER SET)35正作用阀门紧密关闭功能的设定 (TSHUT OP)35反作用阀门紧密关闭功能的设定 (TSHUT CL)36分程控制 (SPLIT)36用户自定义零点信号大小设定（CTS ZERO)37用户自定义量程信号设定（CTS END)37角度补偿模式（ITP OFF / ON)37查看模式（VIEW）38错误警告代码39主程序软件导航图40智 能 阀 门 定 位 器 YT-3400系列说明书概要感谢选用我公司产品。

智能阀门定位器YT-3300,YT-3350系列使 用 说 明 书YTC V.1.05- 目 录（硬件）-说明书概要3安全注意事项和产品保证内容及保证期限3产品简介4主要特征和功能4铭牌内容和说明5型号标记方法6主要参数7内部结构8防爆认证9安装10注意事项10直行程产品外形尺寸图10角行程产品外形尺寸图11 YT-3300L的安装12 YT-3300L的安装例图 12利用支架安装YT-3300L12 YT-3300L无管路连接型的安装15 YT-3300R的安装16利用支架安装YT-3300R16气管连接17注意事项17使用的空压条件17接管的条件17执行机构和气管的连接17电源连接18注意事项18输入信号以及输出信号端子的连接18限位开关端子的连接19自动/手动开关20 PTM, HART选项模块的安装20- 目 录 （软件）-自动设定和基本操作方法22按钮说明22正常运行模式（RUN模式）的说明23自动设定 (AUTO CAL)23自动设定1 (AUTO 1) 24自动设定2 (AUTO 2)24自动设定HF (AUTO HF) 24手动模式（MANUAL）24参数模式 (PARAM)25死区(dEAdZONE)设定25 P 值设定（KP）25I 值设定（KI）25D 值设定（KD）25P_ 值设定（KP_）26 I_ 值设定（KI_）26 D_值设定（KD_）26 BIAS值设定26 KF值设定26手动设定模式 (HAND CAL)26手动设定模式的种类26阀门的零点和量程的设定26阀位反馈信号的零点和量程设定27按行程百分比降低阀门量程（PE TRIM）27设定反馈信号的正/反输出信号(TR_NORM/REV)28 HART通讯的正/反输出设定( HT NORM / REVS )28阀门模式（VALVE）28动作模式的变更 (ACT)28流量特性的变更 (CHAR)29用户自定义流量特性的设定 (USER SET)29正作用阀门紧密关闭功能的设定 (TSHUT OP)29反作用阀门紧密关闭功能的设定 (TSHUT CL)29分程控制 (SPLIT)30用户自定义零点信号设定（CST ZERO)30用户自定义量程信号设定（CST ENd)30角度补偿模式 （ITP OFF/ON)30查看模式（VIEW）31错误警告代码32主程序软件导航图33智 能 阀 门 定 位 器 YT-3300,YT-3350系列说明书概要感谢选用我公司产品。

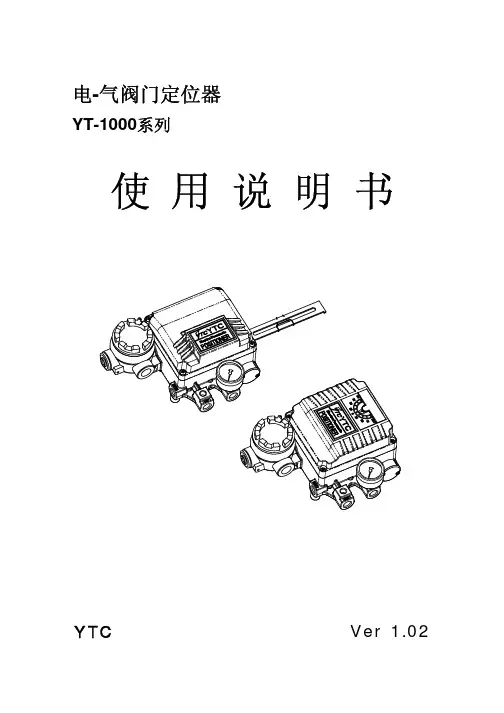

电气阀门定位器YT-1000系列使用说明书YT-1000系列使用说明书目录1 结构 (1)先导阀 (3)2 作用 (3)反馈部分 (4)4 反馈信号调整： (5)2作用 (7)3 动作原理 (7)安装 (9)注意事项 (9)安装时必要的工具 (9)YT-1000L的安装 (9)利用支架安装YT-1000L (9)配管 (13)注意事项 (13)使用的空压条件 (13)配管条件 (14)执行机构和气管的连接 (14)调节 (14)零点调节 (14)量程调节 (15)自动/手动开关（旁路开关） (15)底座调节 (16)节流孔调节 (17)产品维护和检查 (17)故障诊断和措施 (18)1 结构先导阀先导阀为定位器关键核心零部件，极易损坏，本公司生产的YT-1000系列先导阀可替代原装定位器先导阀。
