品管七大手法与九大步骤

品管七大手法七大手法：检查表、层别法、柏拉图、因果图、散布图、直方图、控制图一、检查表检查表就是将需要检查的内容或项目一一列出，然后定期或不定期的逐项检查,并将问题点记录下来的方法，有时叫做查检表或点检表。

例如：点检表、诊断表、工作改善检查表、满意度调查表、考核表、审核表、5S 活动检查表、工程异常分析表等.1、组成要素①确定检查的项目；②确定检查的频度；③确定检查的人员。

2、实施步骤①确定检查对象；②制定检查表；③依检查表项目进行检查并记录；④对检查出的问题要求责任单位及时改善；⑤检查人员在规定的时间内对改善效果进行确认；⑥定期总结，持续改进。

二、层别法层别法就是将大量有关某一特定主题的观点、意见或想法按组分类,将收集到的大量的数据或资料按相互关系进行分组，加以层别。

层别法一般和柏拉图、直方图等其它七大手法结合使用，也可单独使用.例如:抽样统计表、不良类别统计表、排行榜等。

实施步骤：①确定研究的主题；②制作表格并收集数据；③将收集的数据进行层别；④比较分析，对这些数据进行分析，找出其内在的原因,确定改善项目。

三、柏拉图柏拉图的使用要以层别法为前提，将层别法已确定的项目从大到小进行排列，再加上累积值的图形。

它可以帮助我们找出关键的问题,抓住重要的少数及有用的多数，适用于记数值统计，有人称为ABC图，又因为柏拉图的排序识从大到小，故又称为排列图。

1、分类1）分析现象用柏拉图：与不良结果有关，用来发现主要问题。

A品质：不合格、故障、顾客抱怨、退货、维修等；B成本：损失总数、费用等；C交货期:存货短缺、付款违约、交货期拖延等；D安全：发生事故、出现差错等.2）分析原因用柏拉图：与过程因素有关，用来发现主要问题。

A操作者：班次、组别、年龄、经验、熟练情况等；B机器：设备、工具、模具、仪器等；C原材料:制造商、工厂、批次、种类等;D作业方法:作业环境、工序先后、作业安排等。

2、柏拉图的作用①降低不良的依据；②决定改善目标，找出问题点；③可以确认改善的效果.3、实施步骤①收集数据，用层别法分类，计算各层别项目占整体项目的百分数；②把分好类的数据进行汇总,由多到少进行排列，并计算累计百分数；③绘制横轴和纵轴刻度;④绘制柱状图；⑤绘制累积曲线；⑥记录必要事项⑦分析柏拉图要点：A柏拉图有两个纵坐标，左侧纵坐标一般表示数量或金额,右侧纵坐标一般表示数量或金额的累积百分数；B柏拉图的横坐标一般表示检查项目，按影响程度大小，从左到右依次排列;C绘制柏拉图时，按各项目数量或金额出现的频数，对应左侧纵坐标画出直方形,将各项目出现的累计频率，对应右侧纵坐标描出点子，并将这些点子按顺序连接成线.4、应用要点及注意事项①柏拉图要留存，把改善前与改善后的柏拉图排在一起，可以评估出改善效果;②分析柏拉图只要抓住前面的2~3项就可以了；③柏拉图的分类项目不要定得太少,5~9项较合适，如果分类项目太多，超过9项，可划入其它，如果分类项目太少,少于4项,做柏拉图无实际意义；④作成的柏拉图如果发现各项目分配比例差不多时,柏拉图就失去意义,与柏拉图法则不符，应从其它角度收集数据再作分析；⑤柏拉图是管理改善的手段而非目的,如果数据项别已经清楚者，则无需浪费时间制作柏拉图；⑥其它项目如果大于前面几项，则必须加以分析层别，检讨其中是否有原因;⑦柏拉图分析主要目的是从获得情报显示问题重点而采取对策,但如果第一位的项目依靠现有条件很难解决时，或者即使解决但花费很大，得不偿失，那么可以避开第一位项目，而从第二位项目着手.四、因果图所谓因果图，又称特性要因图，主要用于分析品质特性与影响品质特性的可能原因之间的因果关系，通过把握现状、分析原因、寻找措施来促进问题的解决，是一种用于分析品质特性（结果）与可能影响特性的因素（原因）的一种工具。

QC七大手法又称品管七大工具，是常用的统计管理方法。

QC七大手法，体现了质量管理的“以事实和数据为基础进行判断和管理”的特点，是建立在全面质量管理思想之土的组织性的质量管理，是以数据统计方法为基础的质量控制。

QC七大手法：1、检查表2、层别法3、柏拉图法4、特性要因图法5、散布图6、直方图7、管制图QC九大步骤：1、发掘问题2、选定题目3、追查原因4、分析资料5、提出办法6、选择对象7、草拟行动 8、成果比较 9、标准化一、发掘问题：1、问题小易发挥2、不花钱即可由小组自行解决3、有预期之成果4、可达到演练和实用之目的二、选定题目：选题原则：意见一致，不花钱，短期内可以做到不要别人支持选题方向：团队合作，提高生产力，提高品质，降低成本工具：选题评估三、追查原因：针对问题、经由脑力激荡可能发生的原因工具：鱼骨图（特性要因图）四、分析资料：用QC七大工具找出生产问题的重点加以分类，排列以及编辑以使小组成员修作明确的抉择工具：价差表管制图直方图特性要因图柏拉图散布图层别法五、提出办法：针对问题重点提出解决办法，同时订出解决方案的标准，以确定小组是否有能力解决工具：鱼骨图（特性要因图）六、选择对象：1、采用全员认为最能发挥的方式2、朝放置再发生的方向选择3、对策无副作用，选择对策要根据现状分析，检讨如何改善，并将预期的成果显现出来七、草拟行动：3W :WHAT WHO WHEN1、把每一样工作细节列下来2、每位组员参与讨论取得协议3、开始分配任务（平均分配、组员性向、职位相关）4、制定完成时间和期限八、成果比较：1、期间比较（改善前中后）2、特性值比较（品质提高、成本降低、效率提升）3、无形成果比较（意识、能力、信心、责任感、方法应用）4、比较基准一致，且勿以单一角度比较工具：柏拉图比较，推移图比较九、标准化：依据现场实际状况合理制定材料、设备、制品等作业方法，手训，规定，规格等标准，有组织有系统灵活运用，以达到经营管理之目的。

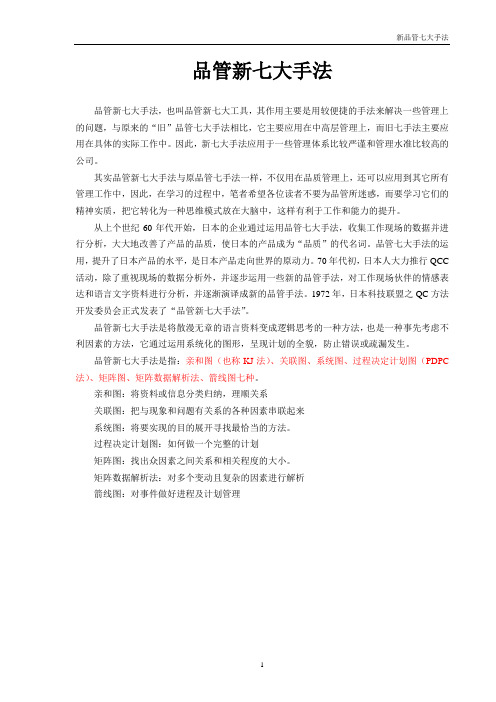

品管新七大手法品管新七大手法，也叫品管新七大工具，其作用主要是用较便捷的手法来解决一些管理上的问题，与原来的“旧”品管七大手法相比，它主要应用在中高层管理上，而旧七手法主要应用在具体的实际工作中。

因此，新七大手法应用于一些管理体系比较严谨和管理水准比较高的公司。

其实品管新七大手法与原品管七手法一样，不仅用在品质管理上，还可以应用到其它所有管理工作中，因此，在学习的过程中，笔者希望各位读者不要为品管所迷惑，而要学习它们的精神实质，把它转化为一种思维模式放在大脑中，这样有利于工作和能力的提升。

从上个世纪60年代开始，日本的企业通过运用品管七大手法，收集工作现场的数据并进行分析，大大地改善了产品的品质，使日本的产品成为“品质”的代名词。

品管七大手法的运用，提升了日本产品的水平，是日本产品走向世界的原动力。

70年代初，日本人大力推行QCC 活动，除了重视现场的数据分析外，并逐步运用一些新的品管手法，对工作现场伙伴的情感表达和语言文字资料进行分析，并逐渐演译成新的品管手法。

1972年，日本科技联盟之QC方法开发委员会正式发表了“品管新七大手法”。

品管新七大手法是将散漫无章的语言资料变成逻辑思考的一种方法，也是一种事先考虑不利因素的方法，它通过运用系统化的图形，呈现计划的全貌，防止错误或疏漏发生。

品管新七大手法是指：亲和图（也称KJ法）、关联图、系统图、过程决定计划图（PDPC 法）、矩阵图、矩阵数据解析法、箭线图七种。

亲和图：将资料或信息分类归纳，理顺关系关联图：把与现象和问题有关系的各种因素串联起来系统图：将要实现的目的展开寻找最恰当的方法。

过程决定计划图：如何做一个完整的计划矩阵图：找出众因素之间关系和相关程度的大小。

矩阵数据解析法：对多个变动且复杂的因素进行解析箭线图：对事件做好进程及计划管理品管新七大手法与应用时机对应表新七大手法亲和图系统图矩形图箭线图PDPC法矩阵数据解析法关联图市场部分调查用户需求●●●●进行需求预测●●分析竞争对手●●新产品规划●●●●调查流通渠道●●探索新的课题●●●目标分析明确事项内容●●●●目标展开●●●●明确事件关系●●●方案优化●●●措施排序●●将各因素整理成有效计划●●●应用时机新品管七大手法3区分1定义问题 2检讨问题 3发掘问题 4因果确认 5目标制定 6分析原因 7制订对策 8决策分析 9实施改善 10效果确认 11标准化 12技续改进 手法区分使用特点品管七大手法1.检查表 ● ● ● 行列法 检查项目需周全2.散布图 ● 坐标法 纵横坐标的相关性3.层别法 ● ● 思考法 不同性质的区别4.直方图 ● 图示法 可以规格或标准值比较5.柏拉图 ● ● 图示法 能显示问题重点6.因果图 ● ● 图示法 由大至小显示,制造业常用7.管制图 ● 图示法 控制制程变异 品管新七大手法 1.关连图 ● 思考法 关系清楚2.亲和图 ● ● ● 思考法 归纳适当,服务业常用3.系统图 ● ● ● 树状图法 因果关系明确4.矩阵图● ● 行列法 评价须正确 5.矩阵数据解析法 ● 坐标分析 量化比较须客观 6.过程决定计划图 ● ● 思考法 过程考虑周全 7.箭线图 ● 网状图法 注意顺序与预订进度脑力激荡法●思考法自由创意运用QC 七大手法与新QC 七大手法解决问题对应表各种手法 问题解决第一章亲和图一．亲和图简要说明亲和图是1953年日本人川喜田二郎在探险尼泊尔时将野外的调查结果资料进行整研究开发出来的。

品管七大手法七大手法：检查表、层别法、柏拉图、因果图、散布图、直方图、控制图一、检查表检查表就是将需要检查的内容或项目一一列出，然后定期或不定期的逐项检查，并将问题点记录下来的方法，有时叫做查检表或点检表。

例如：点检表、诊断表、工作改善检查表、满意度调查表、考核表、审核表、5S 活动检查表、工程异常分析表等。

1、组成要素①确定检查的项目；②确定检查的频度；③确定检查的人员。

2、实施步骤①确定检查对象；②制定检查表；③依检查表项目进行检查并记录；④对检查出的问题要求责任单位及时改善；⑤检查人员在规定的时间内对改善效果进行确认；⑥定期总结，持续改进。

二、层别法层别法就是将大量有关某一特定主题的观点、意见或想法按组分类，将收集到的大量的数据或资料按相互关系进行分组，加以层别。

层别法一般和柏拉图、直方图等其它七大手法结合使用，也可单独使用。

例如：抽样统计表、不良类别统计表、排行榜等。

实施步骤：①确定研究的主题；②制作表格并收集数据；③将收集的数据进行层别；④比较分析，对这些数据进行分析，找出其内在的原因，确定改善项目。

三、柏拉图柏拉图的使用要以层别法为前提，将层别法已确定的项目从大到小进行排列，再加上累积值的图形。

它可以帮助我们找出关键的问题，抓住重要的少数及有用的多数，适用于记数值统计，有人称为ABC图，又因为柏拉图的排序识从大到小，故又称为排列图。

1、分类1）分析现象用柏拉图：与不良结果有关，用来发现主要问题。

A品质：不合格、故障、顾客抱怨、退货、维修等；B成本：损失总数、费用等；C交货期：存货短缺、付款违约、交货期拖延等；D安全：发生事故、出现差错等。

2）分析原因用柏拉图：与过程因素有关，用来发现主要问题。

A操作者：班次、组别、年龄、经验、熟练情况等；B机器：设备、工具、模具、仪器等；C原材料：制造商、工厂、批次、种类等；D作业方法：作业环境、工序先后、作业安排等。

2、柏拉图的作用①降低不良的依据；②决定改善目标，找出问题点；③可以确认改善的效果。
