液力变矩器结构与原理

自动变速器液力变矩器的组成和作用自动变速器是汽车传动系统中的重要组成部分，它通过液力变矩器来实现变速功能。

液力变矩器是一种利用液体传递动力的装置，通过液体在转子间流动实现传递扭矩的作用。

本文将详细介绍自动变速器液力变矩器的组成和作用。

一、液力变矩器的组成液力变矩器主要由泵轮、涡轮和导向叶轮组成。

泵轮和涡轮之间充满液体，通常是液压油。

当发动机转动时，泵轮带动液体旋转，形成液体流动。

涡轮受到液体流动的作用，也开始旋转。

导向叶轮位于涡轮前方，用来引导液体流动的方向，从而增加扭矩传递效率。

二、液力变矩器的作用1. 启动和低速行驶：在启动汽车或低速行驶时，发动机转速较低，而车轮需要较大扭矩来提供足够的动力。

液力变矩器可以将发动机输出的扭矩传递到车轮，使汽车顺利启动并保持低速行驶。

2. 变速过程：当汽车需要加速或变换档位时，液力变矩器可以实现平稳的变速过程。

通过控制液体的流动速度和方向，可以有效地调节车速和输出扭矩，使驾驶更加舒适。

3. 提高传动效率：液力变矩器可以在一定程度上平衡发动机输出扭矩和车轮扭矩之间的不匹配，提高传动效率。

同时，液力变矩器具有一定的减震和保护作用，可以减少传动系统的磨损和冲击。

三、液力变矩器的工作原理液力变矩器的工作原理基于液体的流动和涡轮的旋转。

当发动机输出扭矩作用在泵轮上时，液体被带动旋转，形成液体流动。

流动的液体带动涡轮一起旋转，从而传递扭矩到传动系统。

导向叶轮的作用是引导液体流动的方向，增加传递效率。

液力变矩器在工作时会产生一定的液体阻尼和摩擦，导致一定的能量损失。

为了提高传动效率，现代汽车通常配备了锁止离合器或多段变速器，以减少液力变矩器的能量损失。

自动变速器液力变矩器作为汽车传动系统中的重要组成部分，发挥着关键的作用。

它通过液体传递动力，实现发动机输出扭矩到车轮的传递，使汽车实现平稳启动、变速和行驶。

了解液力变矩器的组成和作用有助于更好地理解汽车传动系统的工作原理，对驾驶和维护汽车具有重要意义。

液力变矩器的原理液力变矩器是一种常见的动力传动装置，广泛应用于各种车辆和机械设备中。

它的主要作用是将发动机输出的旋转动力转化为适合驱动车轮或机械设备的转矩，并且能够在不同负载下保持恒定的输出转速。

本文将详细介绍液力变矩器的原理。

一、液力变矩器的结构液力变矩器由泵轮、涡轮、导向叶片和油箱等组成。

其中，泵轮和涡轮分别位于两个相邻的腔室中，通过导向叶片使工作介质（通常为油）在两个腔室之间流动，从而实现传递功率。

1. 泵轮泵轮通常由几个弯曲叶片组成，呈现出类似风扇的形状。

当发动机输出旋转动力时，驱动泵轮旋转。

泵轮内部有许多小凸起，这些凸起可以捕捉工作介质并将其加速。

2. 涡轮涡轮与泵轮相对应，也由几个弯曲叶片组成。

当工作介质在泵轮中被加速后，会流向涡轮，并且推动涡轮旋转。

涡轮内部也有许多小凸起，这些凸起可以将动能转化为转矩。

3. 导向叶片导向叶片位于泵轮和涡轮之间的腔室内，用于引导工作介质的流动方向。

导向叶片的角度可以根据需要进行调整，以改变液力变矩器的输出特性。

4. 油箱油箱是存放工作介质的容器，通常位于液力变矩器的底部。

油箱还可以起到冷却和过滤工作介质的作用。

二、液力变矩器的工作原理当发动机启动时，发动机输出旋转动力驱动泵轮旋转。

泵轮内部的小凸起捕捉到工作介质并将其加速，使其流入导向叶片中。

导向叶片将工作介质引导到相邻的腔室中，并且使其流入涡轮中。

当工作介质在涡轮中被推动旋转时，会产生一个转矩输出。

这个转矩由涡轮内部的小凸起转化为动能，并且传递到液力变矩器的输出轴上。

输出轴会带动车轮或机械设备旋转，从而实现动力传递。

由于液力变矩器内部的工作介质是不可压缩的，因此当负载增加时，液力变矩器会自动调整泵轮和涡轮之间的工作介质流量，以保持恒定的输出转速。

这种特性使得液力变矩器在各种负载下都能够提供稳定的动力输出。

三、液力变矩器的优缺点液力变矩器具有以下优点：1. 能够在不同负载下提供恒定的输出转速。

2. 具有较高的扭矩放大比，能够提供较大的驱动力。

铲车液力变矩器工作原理铲车液力变矩器是铲车传动系统中的重要部件，它通过液压原理实现动力传递和变速功能。

液力变矩器的工作原理是利用液体在转子间的流动来传递动力，并通过调整液体的流动来实现变速功能。

本文将从液力变矩器的结构和工作原理两个方面来详细介绍。

首先，液力变矩器的结构包括泵轮、涡轮和导向轮。

泵轮和涡轮之间通过液体相互作用来传递动力，导向轮则用来控制液体的流向。

当铲车发动机工作时，泵轮受发动机输出轴的动力驱动，液体被泵轮抛出，形成高速液体流。

涡轮接收泵轮抛出的液体流，使液体流动能量转化为动力，从而驱动铲车的传动系统。

导向轮的作用是控制液体流向，通过调整导向轮的位置来改变液体的流动方向，从而实现变速功能。

其次，液力变矩器的工作原理是基于液体的流动和液压原理。

当铲车需要进行加速或减速时，导向轮会调整液体的流向，使液体流动的能量得到调整，从而改变液力变矩器的输出转矩和速度。

在铲车启动和行驶过程中，液力变矩器能够根据实际工况自动调整输出转矩和速度，以满足铲车的动力需求。

这种自动调整的特性使得铲车能够在不同工况下保持稳定的动力输出，提高了铲车的工作效率和驾驶舒适性。

总的来说，铲车液力变矩器是铲车传动系统中的重要部件，它通过液压原理实现动力传递和变速功能。

液力变矩器的工作原理是基于液体的流动和液压原理，通过调整液体的流向来实现变速功能。

液力变矩器能够根据实际工况自动调整输出转矩和速度，以满足铲车的动力需求，提高了铲车的工作效率和驾驶舒适性。

因此，了解铲车液力变矩器的工作原理对于提高铲车的使用效率和维护保养具有重要意义。

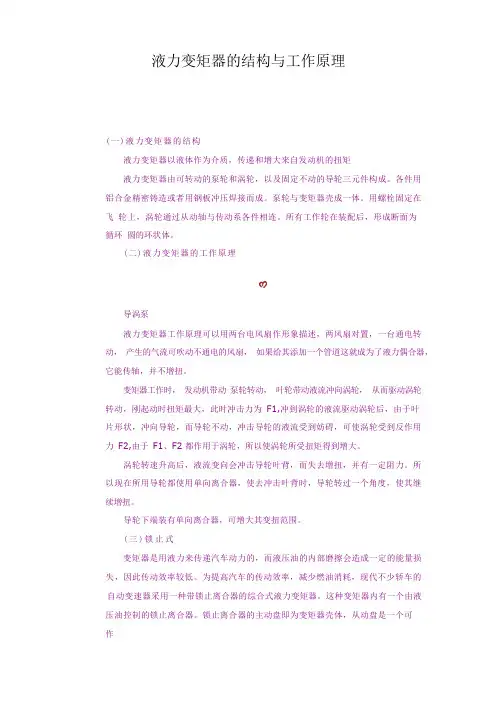

液力变矩器的结构与工作原理(一)液力变矩器的结构液力变矩器以液体作为介质，传递和增大来自发动机的扭矩液力变矩器由可转动的泵轮和涡轮，以及固定不动的导轮三元件构成。

各件用铝合金精密铸造或者用钢板冲压焊接而成。

泵轮与变矩器壳成一体。

用螺栓固定在飞轮上，涡轮通过从动轴与传动系各件相连。

所有工作轮在装配后，形成断面为循环圆的环状体。

(二)液力变矩器的工作原理导涡泵液力变矩器工作原理可以用两台电风扇作形象描述，两风扇对置，一台通电转动，产生的气流可吹动不通电的风扇，如果给其添加一个管道这就成为了液力偶合器，它能传轴，并不增扭。

变矩器工作时，发动机带动泵轮转动，叶轮带动液流冲向涡轮，从而驱动涡轮转动，刚起动时扭矩最大，此时冲击力为F1,冲到涡轮的液流驱动涡轮后，由于叶片形状，冲向导轮，而导轮不动，冲击导轮的液流受到妨碍，可使涡轮受到反作用力F2,由于F1、F2 都作用于涡轮，所以使涡轮所受扭矩得到增大。

涡轮转速升高后，液流变向会冲击导轮叶背，而失去增扭，并有一定阻力。

所以现在所用导轮都使用单向离合器，使去冲击叶背时，导轮转过一个角度，使其继续增扭。

导轮下端装有单向离合器，可增大其变扭范围。

(三)锁止式变矩器是用液力来传递汽车动力的，而液压油的内部磨擦会造成一定的能量损失，因此传动效率较低。

为提高汽车的传动效率，减少燃油消耗，现代不少轿车的自动变速器采用一种带锁止离合器的综合式液力变矩器。

这种变矩器内有一个由液压油控制的锁止离合器。

锁止离合器的主动盘即为变矩器壳体，从动盘是一个可作轴向挪移的压盘，它通过花键套与涡轮连接(如图 2.3) .压盘背面(如图 2.3 右侧)的液压油与变矩器泵轮、涡轮中的液压油相通，保持一定的油压(该压力称为变矩器压力) ;压盘左侧(压盘与变矩器壳体之间) 的液压油通过变矩器输出轴中间的控制油道与阀板总成上的锁止控制阀相通。

锁止控制阀由自动变速器电脑通过锁止电磁阀来控制。

自动变速器电脑根据车速、节气门开度、发动机转速、变速器液压油温度、操纵手柄位置、控制模式等因素，按照设定的锁止控制程序向锁止电磁阀发出控制信号，控制锁止控制阀，以改变锁止离合器压盘两侧的油压，从而控制锁止离合器的工作。

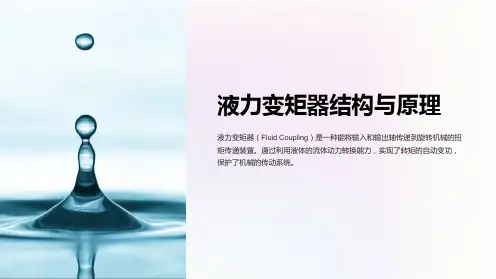

液力变矩器结构与原理液力变矩器（Torque Converter）是一种被广泛应用于汽车、船舶等动力传动系统中的液力传动装置。

它的主要作用是将发动机输出的高速低扭矩转化成低速大扭矩，从而实现汽车启动、加速、变速和传动的功能。

液力变矩器的结构复杂而精密，它包含了泵轮、涡轮、导叶轮等不同的部件，其中每个部件都扮演着特定的角色。

本文将详细介绍液力变矩器的结构与原理。

一、液力变矩器的结构液力变矩器是由泵轮、涡轮、导叶轮和油封等部件组成的。

泵轮和涡轮是液力变矩器的两个主要组成部分，其结构和相互配合决定液力变矩器的工作性能。

1. 泵轮（Pump Impeller）泵轮是液力变矩器的输入元件，它由一定数量的楔形叶片组成，其主要作用是将发动机输出的动力转化成液力。

当发动机运转时，泵轮产生旋转的动力，它通过离心力作用将工作介质（液体）强制送入涡轮。

2. 涡轮（Turbine Runner）涡轮是液力变矩器的输出元件，它与泵轮相对应，也由楔形叶片组成。

当泵轮发送液力流入涡轮时，涡轮受到液压的作用转动，从而输出扭矩。

涡轮的运转速度受到扭矩的大小以及返转器的变矩比的影响。

3. 导叶轮（Stator）导叶轮是液力变矩器的第三个组成部分，它位于泵轮和涡轮之间，主要用于改变流体的流向。

导叶轮的叶片可以自由调节，可以根据工作状态的需求来改变流体的流向，协助转化扭矩和提高效率。

4. 油封（Oil Seal）油封是用于保持液力变矩器内压力稳定的部件，它位于泵轮和涡轮之间，防止液体泄漏。

油封的质量和性能直接影响液力变矩器的工作效果和寿命。

二、液力变矩器的工作原理液力变矩器主要依靠流体的转化和涡旋流的原理来工作，通过泵轮、涡轮和导叶轮之间复杂的相互作用来实现转矩的变化。

液力变矩器的工作原理分为四个工作区域：冲击区、变矩区、松开区和高效率区。

1. 冲击区当发动机启动并带动泵轮开始旋转时，泵轮产生的涡旋流体流向涡轮，但此时导叶轮的叶片处于开启状态。

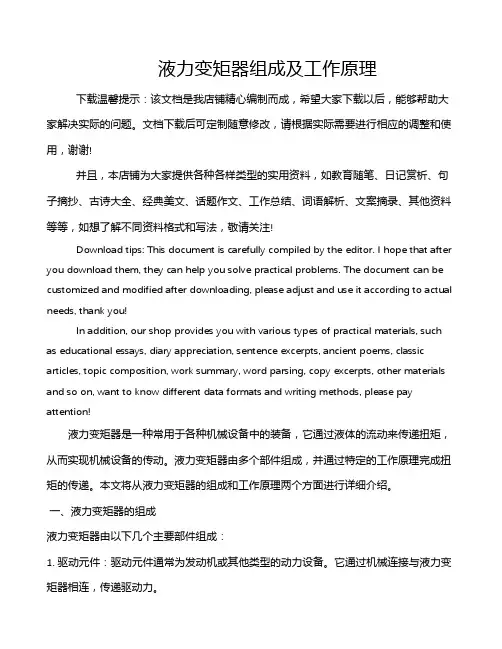

液力变矩器组成及工作原理下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!液力变矩器是一种常用于各种机械设备中的装备，它通过液体的流动来传递扭矩，从而实现机械设备的传动。

液力变矩器的结构和工作原理1. 液力变矩器的简介液力变矩器，听起来有点高大上，其实它就像汽车的“肚子”，负责传递动力，控制转速。

我们平时开车，尤其是自动挡的车，几乎每天都在跟这个小家伙打交道。

你知道吗？在你轻轻踩下油门的一瞬间，液力变矩器就开始发挥它的魔法了，让车子如同飞一样顺畅。

就像打了一针兴奋剂，车子在起步时，竟然能比我们想象的更快，真是神奇得让人瞠目结舌。

2. 液力变矩器的结构2.1 主要部件液力变矩器主要有三个关键部分：泵轮、涡轮和定子。

首先，泵轮就像一个健身教练，负责将发动机的动力转换成液体的流动。

它一转，油液就开始欢快地舞动，冲向涡轮。

涡轮呢，就像个追求者，拼命追赶泵轮，把动力接住，然后将其转化为车轮的旋转。

再说说定子，定子就像个调皮的孩子，负责改变液体流动的方向，确保动力的输出更有效。

各个部件就像一场默契的舞蹈，步伐一致，配合得天衣无缝。

2.2 工作过程说到液力变矩器的工作过程，那可真是千姿百态。

简单来说，当你踩下油门，泵轮的转速瞬间飙升，油液被猛地甩出，形成强大的液体动力。

这个时候，涡轮会接收这股力量，开始转动，带动车轮。

而且呀，液力变矩器可以根据车速和负载的变化自动调节动力传递的比例，让你在不同的路况下，都能感觉到如同飞翔的感觉，真是顺风顺水。

3. 液力变矩器的工作原理3.1 动力传递液力变矩器的核心就是利用液体的流动来传递动力。

当泵轮转动时，油液被加速，形成一个强大的液压流。

涡轮接收到这个液流后，开始转动，这时候就好比是一场能量的接力赛。

无论你是从静止到加速，还是在高速公路上风驰电掣，液力变矩器都能灵活应对，让你在各种情况下都能获得最佳的驾驶体验。

更牛的是，它还能在你停车时，自动切断动力传递，这样就不会让你在红灯前“煎熬”了。

3.2 效率与优势说到效率，液力变矩器也有一套自己的诀窍。

它通过调节液体的流动，实现无级变速。

你想想看，这种不依赖于齿轮的设计，减少了机械磨损，延长了使用寿命。

写出液力变矩器的工作原理
液力变矩器是一种通过液力传动来实现扭矩变化的装置。

它由涡轮、泵轮和导向轮组成，涡轮和导向轮之间通过一定的介质液体相互传递力矩。

液力变矩器的工作原理如下：
1. 涡轮：液力变矩器内部的涡轮叶片连接到传动系统中的输入轴，涡轮的作用是将输入的动能转换为液体流动的能量。

2. 泵轮：液力变矩器内部的泵轮叶片连接到传动系统中的输出轴，泵轮的作用是将液体流动的能量转换为机械输出的动能。

泵轮与涡轮相互嵌套，形成一个密封的腔体。

3. 导向轮：液力变矩器内部的导向轮将导向流体的流动方向，控制液体流速和流量。

4. 液体传递扭矩：当液体从涡轮流向泵轮的过程中，液体将受到涡轮的力矩作用，导致泵轮开始转动，传递扭矩给输出轴。

液力变矩器的扭矩传递过程主要是通过液体的动量变化而实现的。

5. 液体损耗：液力变矩器在传递扭矩的过程中会产生一定的液体损耗，这是由于液体的粘性和摩擦导致的。

液体损耗会影响液力变矩器的效率，并且会使得液
力变矩器发热。

通过调节液位，可以改变液力变矩器的扭矩输出，从而实现不同扭矩需求的传动。

液力变矩器主要用于汽车、船舶和工业机械等领域。

液力变矩器工作原理液力变矩器是一种常见的动力传递装置，它通过液体的流动来传递动力，广泛应用于各种机械设备中。

那么，液力变矩器的工作原理是什么呢？首先，我们来了解一下液力变矩器的结构。

液力变矩器主要由泵轮、涡轮和导向轮组成。

泵轮和涡轮之间充满了液体，当泵轮转动时，液体被抛向涡轮，从而带动涡轮转动。

导向轮的作用是引导液体的流动方向，使其能够顺利地流入涡轮。

其次，液力变矩器的工作原理可以用流体力学的原理来解释。

当泵轮转动时，它会产生液体的动能，这些动能会被传递到涡轮上，从而带动涡轮一起转动。

液体在泵轮和涡轮之间的流动，形成了一种液体的动力传递，这就是液力变矩器的工作原理。

液力变矩器的工作原理还与液体的黏性有关。

液体的黏性会使得液体在泵轮和涡轮之间产生一定的阻力，这个阻力会影响液体的流动速度，从而影响液力变矩器的传动效果。

因此，在设计液力变矩器时，需要考虑液体的黏性对传动效果的影响。

此外，液力变矩器的工作原理还与液体的流动状态有关。

当液体在泵轮和涡轮之间流动时，会形成一种液体的旋涡，这种旋涡对液体的传动起到了重要的作用。

因此，在设计液力变矩器时，需要考虑液体的流动状态对传动效果的影响。

总的来说，液力变矩器的工作原理是通过液体的流动来传递动力。

液体在泵轮和涡轮之间的流动形成了一种动能传递，这种传递方式具有一定的特点，需要在设计和使用时加以考虑。

液力变矩器作为一种重要的动力传递装置，其工作原理的了解对于机械设备的设计和维护具有重要的意义。

希望通过本文的介绍，读者对液力变矩器的工作原理有了更深入的了解，对于液力变矩器的设计和使用能够有所帮助。

液力变矩器作为一种重要的动力传递装置，在各种机械设备中都有着广泛的应用，希望本文能够为相关领域的工程技术人员提供一些参考和帮助。

液力变矩器工作原理
液力变矩器是一种利用液体传动力和转矩的装置。

它的工作原理主要有以下几个方面：
1. 回转运动：液力变矩器内部由两个相互嵌套的螺旋桨组成，一个称为泵轮，另一个称为涡轮。

泵轮和涡轮之间有一个密封的螺纹连接。

当发动机输出动力传递到泵轮时，泵轮会以高速旋转，将工作液体（通常是液体）分散到涡轮周围的密封螺纹空间中。

2. 工作液体传动力：当工作液体进入螺纹空间后，由于泵轮的旋转动力，工作液体会形成离心力，使其产生高速运动。

这种高速运动形成的动能会传递给涡轮上，使涡轮也以相对高速旋转。

3. 转矩传递：通过涡轮的高速旋转，液体会迫使涡轮与驱动轴相互连接，并将转动力传递给驱动轴。

这样一来，液力变矩器就可以实现将发动机的动力传递到车辆的驱动轴上。

4. 变矩效应：液力变矩器还具有自动变矩的特性。

在低速行驶或启动时，液力变矩器的工作液体会产生充分的转矩，使车辆具备足够的起步动力。

而在高速行驶时，液力变矩器的工作液体会流经特殊设计的螺纹空间，减小转矩传递的能力，从而减小发动机的负载。

总体来说，液力变矩器利用液体的运动和动能传递的原理，实
现了发动机动力的传递和转矩的变化，提高了车辆的行驶性能和平稳性。
