可编辑修改精选全文完整版附件7无砟轨道精调作业指导书一、基本要求1.CPⅢ网重新复测,经评估合格方可应用于精调。
2.各位零配件安装到位,无缺少。
3.无碴轨道经过冲洗,无杂物,无灰尘。
4.无缝线路应力放散完毕且焊联、锁定。
二、准备工作1.各种规格材料基本到位。
2.绝对测量、相对测量小车经检验、调试合格。
3.各类机具齐备(轨距调整器、内燃扳手、无碴液压起道机、轨道仪、照明工具、数显道尺、塞尺、弦线、扭力测试仪、撬棍、改道小撬棍等)。
三、精调步骤1.总体流程。
2.精确测量。
为监测线路设备的变化,指导线路设备养护,需对轨道实测中线、高程进行绝对精度测量。
主要采用安博格小车与线路CPIII控制网实现对轨道精测。
⑴测量的前期准备工作①输入并核对设计数据(平曲线、竖曲线、超高、控制点,如存在断链,需分别输入,上、下行线也要分别输入)。
②设置项目属性,如平面位置和高程测量基准等。
③定期对全站仪及小车进行保养、检定。
⑵测量的现场工作①检查钢轨表面状态,检查扣件弹条与轨距挡板密贴。
确保零配件无缺少,扣件扭矩达标。
②正倒镜检查全站仪水平角和竖角偏差,如果超过3秒,在气象条件较好的情况下进行组合校准及水平轴倾斜误差(α)校准;检查全站仪ATR照准是否准确,有无ATR的偏差也应小于3秒。
③使用至少8个CPIII控制点自由设站,如果现场条件不满足,至少应有6个CPIII控制点,其中前后至少各使用一个60米以上的控制点。
根据天气条件确定最大目标距离。
状况好时控制在60m以内,不好时将距离缩短。
④设站的同时组装轨检小车,将双轮部分靠近低轨。
⑤在稳固的轨道上校准超高传感器,一般每天开始测量前校准一次,如气温变化迅速,可再次校准;校准后可在同一点进行正反两次测量,测量值之和应在0.3mm以内。
⑥将全站仪对准轨检小车棱镜,检查通信,关闭全站仪强力搜索,并锁定棱镜。
⑦放样60米以上的一个控制点对设站进行检核。
⑧进入施工模式,看偏差数据是否稳定,如不稳定(变化范围超过0.7mm),将小车向前推,找到数据相对稳定的距离,根据此距离再次重新设站。
京沪高速铁路土建一标CRTSII 型无砟轨道轨道板精调作业指导书标一铁速路土建高京沪部经项九十局目理目录1、适用范围 (2)2、作业准备 (2)1、工艺流程 (3)2、作业内容 (4)3、质量标准 (10)1、质量控制要点 (10)2、安全注意事项 (11)3、文明施工及环境保护 (11)1.CRTSII 型无砟轨道轨道板精调作业指导书1、适用范围本作业指导书适用京沪高速铁路路基及桥梁CRTSII 型无砟轨道道床轨道板精调施工指导。
轨道板粗铺完成后进行精调作业,及相应的准备测量工作。
2、作业准备2.1主要设备一套精调系统主要的使用配套设备见表1,精调系统平面布置见图1。
表1 精调系统设备一览表设格器精度11mD2pp全TCA180具有搜准能精其中包1500m1安装在精密微型架25m中三脚精565mTCA1800GMP101工控高亮、密封、防水、、防1802308传电TCA18004W/1000数传整工位示整1926卡原GMP10基卡原GRT4感10.0011传温度感器0.01°111源电电供仪工控机和全站为12212v,2.图平面布置调系统精1图备数据准2.2配位棱镜“.FFC”;件调精所需数据有:轨道板的板坐标文量并经过计算得出);现场测软文件“.FFD”(前期通过布板件到指定拷贝标基准点三维坐。
将上述文件道平差计算后的轨用所需文件。
件将自动调下,精调时根据指令软夹文件流程艺3、工:2图要调砟轨无道精主施工流程如下3.器设各种设备仪安装架输入各种相关数据4 标架检校1~标、高程号棱镜,调整坐3#测量、6#高程调,整坐标量测1#、8#号棱镜调整高程、7#棱镜,测量2#不合格高程调量,整坐标、四点测完全测量合格保存数下精调工艺流程图2图4、作业内容4.1 仪器的安装架设4.1.1 安置精调千斤顶精调调节装置(千斤顶)使用前应对相关部位进行润滑,在待调板前、中、后部位左右两侧共安装 6 个精调千斤顶。
京沪高速铁路轨道板精调作业指导书编制:审核:中铁十五局集团第一工程有限公司京沪高铁项目部1编制依据1、《客运专线无砟轨道铁路工程测量暂行规定》(铁建设[2006]189号);2、《时速200公里及以上铁路工程基桩控制网(CPⅢ)测量管理办法》(铁建设〔2008〕80号);3、铁道部其他相关规定;2精调系统的组成2.1测量仪器为确保轨道板的精调不超限,必须对所使用的全站仪有一定的要求:全站仪应具有自动目标搜索、自动照准、自动观测、自动记录功能,其标称精度应满足:方向测量中误差不大于±1″,测距中误差不大于±(1mm+2ppm)。
对于进行对轨道板精调的现有精调系统,徕卡TCA2003,徕卡TCA1800,徕卡TCRP1201,天宝S8能满足需要。
2.2精密棱镜为适应轨道板测量的特殊应用,全部采用合金硬铝制作基座,框架及壳套,所用棱镜的旋转点和照准点必须相同,否则会导致在测角和测距中出现误差。
2.3测量滑架及精密对中三角架测量滑架是轨道几何的模仿装置,标架上的球棱镜中心位于钢轨轨顶中心。
利用测量滑架的触及端与轨道板的承轨台打磨斜面的准确触及,构成了测量滑架与轨道板固定的几何关系,通过测量滑架上的精密棱镜来准确的反映轨道板的空间位置和状态。
对中三角架用来架设全站仪,通过它能将地面上已知点坐标准确的沿铅垂线传递到固定的高度,并能在任何方向上做到重复及精确对中定位。
2.4微型棱镜三角座它主要用来精确测定轨道基准点(GRP)点的平面坐标。
2.5计算机用于数据处理及存储2.6调整量显示器显示轨道板横向和高度调整偏差值2.7倾角传感器只需要通过测量滑架一测的棱镜就可以通过倾角值快速计算出轨道板另一侧的姿态位置,从而提高精调速度。
2.8温度传感器测量当时工作环境的温度3 轨道基准网的测设图轨道基准点和定位锥由轨道基准点(GRP)构成的轨道基准网是使用精调系统对轨道板进行精调的基础控制网,建立此网的目的是为了保障施工流程不受时间上的限制,并作业顺利。
轨道板精调作业指导书京沪高速铁路一标段正线轨道工程编号:CRTSII型无砟轨道轨道板精调作业指导书单位:编写:审核:批准:年月日发布年月日实施目录1、适用范围 (2)2、作业准备 (2)3、工艺流程 (3)4、作业内容 (3)5、质量标准 (10)6、质量控制要点 (10)7、安全注意事项 (11)8、文明施工及环境保护 (11)京沪高速铁路正线轨道工程CRTSII型无砟轨道轨道板精调作业指导书1、适用范围本作业指导书适用京沪高速铁路路基及桥梁CRTSII型轨道板精调施工指导。
2、作业准备2.1 内业数据准备精调所需数据有:轨道板的板坐标文件“.FFC”;棱镜配位文件“.FFD”(前期通过布板软件计算得出);现场测量并经过平差计算后的轨道基准点三维坐标。
将上述文件拷贝到指定文件夹下,精调时根据指令软件将自动调用所需文件。
2.2 人员设备准备精调施工前需要对精调系统进行相关的调试检校,施工人员进行培训。
具体的设备及人员配备见第6、8节。
3、技术要求3.1 轨道板精调前,应对底座板或支承层进行高程检测,确保轨道板下部范围高程误差在-10~+5mm范围内,如不满足应在粗铺前进行处理。
3.2 精调施工前需要对各仪器设备进行检查调试,保证其正常运行。
3.3 精调前,需要对精调系统标准标架进行检校,检校需要在标准轨枕上进行。
3.4 相邻轨道基准点相对精度应满足平面位置±0.2mm,高程±0.1mm。
4、施工程序与工艺流程4.1 施工程序底座板/支承层施工→高程检测验收→放样埋设轨道基准点→对轨道基准点进行平面测量→粗铺轨道板→基准点高程测量→轨道板精调4.2 工艺流程节千斤顶在安装前将横向轴杆居中,使之能前后伸缩大约有10mm 的余量,以避免调节能力不足需倒顶而影响调节施工。
图2 精调千斤顶(双向、单向)5.2.1.2 安置专用精密对中三脚架将专用精密对中三脚架的对中杆的尖端,对准在起始工作的GRP 点上的测钉锥窝内,将其余的两调平螺杆的尖端放置在轨道板上,面向需要精调的轨道板,为了保持对中三脚架的稳定和平衡,需要把给全站仪供电的电源平放在两整平螺杆之间的横臂上。
目录1、适用范围 (1)2、施工流程 (1)2.1、施工准备 (1)2.2、设标网的复测 (1)2.3、安装轨道板精调千斤顶 (1)2.4、校验测量标架 (2)2.5、建站、全站仪初始定向 (3)2.6、轨道板精调 (4)2.7、数据保存、备份 (4)3、工序检查程序 (4)4、验收标准 (5)5、主要工序施工准备及工艺操作 (6)5.1、无砟轨道施工前的准备 (6)5.2、无砟轨道测量的工作内容 (6)5.3、无砟轨道测量的仪器 (6)5.4、无砟轨道测量的组织 (6)5.5、无砟轨道测量的程序 (7)5.6、测量 (8)6、质量通病处理及预防措施 (10)7、安全注意事项 (11)8、文明施工及环境保护 (11)8.1、文明施工 (11)8.2、环境保护措施 (12)CRTSII型无砟轨道轨道板精调作业指导书1、适用范围本作业指导书适用京沪高速铁路路基及桥梁CRTSII型无砟轨道道床轨道板精调施工指导。
轨道板粗铺完成后进行精调作业。
2、施工流程无砟轨道精调主要施工流程如下:2.1、施工准备:每工作段配特殊测量标架四个、莱卡全站仪一台、测量小车一台精调千斤顶810台,测量人员6人,调节人员8人(两班全天作业)。
精调作业按项目经理部测量协调人、工区测量协调人、作业班组三级组织管理。
施工班组根据得到的精调数据进行轨道板精调作业并将施工后的纪录文件交给各工区测量协调人;工区测量协调人每天按时将施工纪录文件传给项目经理部测量协调人;项目经理部测量协调人应对每天的施工纪录文件进行检查发现问题及时纠正。
2.2、设标网的复测精调施工前,应对精调段设标网进行复测检核,并向施工队伍提交设标网复测测量成果。
施工队伍接到设标网成果数据后,再进行一次复核,确认无误后方可开始精调施工。
2.3、安装轨道板精调千斤顶精调调节装置(千斤顶)使用前应对相关部位进行润滑,在待调板前、中、后部位左右两侧共安装6个精调千斤顶。
其中,前、后两端4个千斤顶为可以进行平面及高程双向调节的千斤顶,中间2个为仅具高程调节能力千斤顶。
轨道板精调作业指导书1适用范围本作业指导书适用于新建兰新铁路第二双线轨道板精调施工作业。
2作业准备底座板(包括后浇带殓)完成连接的单元段常规区和全部后浇带桧施工完成的临时端刺区,在粗铺板后均口」进行轨道板精调施工。
3技术要求3.1双块式无祚轨道的混凝土道床板厚度为2800〜3000mm,其混凝土强度等级不低于C40。
无酢道床板厚300mm,结构高度分别为:路基和隧道866mm>桥梁766mm03.2轨道板安装位置允许偏差及检验方法应符合下表规定。
轨道板安装位置允许偏差及检验方法序号项目允许偏差(mm)检验方法1中线位置1尺量2承轨面处板顶高程±13线路纵向位置33. 3轨道板与混凝上底座的间隙质量标准:不得小于40mm,减振型轨道板与底座的间隙不得小于35mm。
检验方法:尺量。
3・4轨道板与凸形描台的间隙质量标准:应为30〜100mm, A两端间隙和差不得大于5mm。
检验方法:尽量。
4施工程序与工艺流程4.1测量、精调程序测量标架校核(依据于标准标架)f全站仪安装(与待精调板间相隔1〜2块板处安装,对中精度0.5mm)-测量标架布设(精调板上3个,前方已完成的精调板上1个,调节并保证标架支点与承轨槽内的单面相触)一开启无线电装置(建立全站仪与电脑系统间联系) -测量定向(基于已完成精调板上的标架,作为已知点)一测量定向的校核(基于GPR点)一对待精调板上前、后两标架进行测量并读取精调数据一轨道板初步精调(对板前、后两端进行平面及高程精调) f对待精调板屮部标架进行测量f读取精调数据(主要为高程数据) -轨道板中部的补充精调一对待精调板上3个标架(6个棱镜点)进行复核测量f读取精调数据f修正精调f相邻板间(待精调板与已完成精调板间)平面及高差测量f顺接性精调修正(直至相邻板间平面及高差小于0. 4mm),精调测量在布板计算的基础上进行,布板计算工作另行组织。
精调完成后的轨道板应设专人看护,禁止人员踩踏。
新建京沪高速铁路土建工程JHTJ-2标段CRTSⅡ轨道板精调作业指导书中铁二局集团新运工程有限公司吴桥制梁场二〇一〇年三月轨道板精调1.适用范围本施工作业指导书适用于京沪高速铁路沧德特大DK285+911.35~DK326+189.75范围内CRTSⅡ轨道板精调施工。
2.作业准备2.1内业技术准备轨道板精调作业前需对轨道板精调所需的各种数据文件(控制点文件GRP、轨道板数据文件FFC、FFD)进行核对。
2.2 外业技术准备进行轨道板精调的测量仪器必须由经国家认定的计量检定机构检测合格并在有效期内。
精调设备的各种附件等应相互配套,测量标架、强制对中三角架等(采用同一厂家生产),并反复校核确定,对不合格附件不能投入使用,否则会影响测量结果的准确性。
轨道板精调作业范围内应避免其它作业施工,以免干扰测量成量的准确性。
3.技术要求轨道板精调应满足下表中的限差要求:定向误差:纵向误差1cm、横向及高程误差2mm。
轨道板误差:6个支点高程与平面误差:±0.3mm、与上一块轨道板搭接高程与平面误差为:±0.3mm4.轨道板精调工作流程5.轨道板精调轨道板精调应在基准网测量完成并通过平差合格后进行。
5.1各种精调设备检查(1)检查测量标架和对中三角架的使用情况。
(2)检查标架的触头。
(3)检查电源和各种设备间通讯。
5.2各种精调数据检查(1)检查轨道板控制点(GRP)文件、轨道板数据(FFC、FFD)文件、成果(LOG、FFE)文件。
(2)确定轨道板铺设方向和铺设数量(3)检查精调系统各种参数设置5.3 轨道板精调5.3 .1架设全站仪和基准棱镜使用强制对中三角架架设全站仪,全站仪距当前精调作业轨道板为1~4块轨道板,在强制对中三角上安放蓄电池为全站仪供电和为三角架配重,防止全站仪在转动的过程中三角架发生位移,全站仪整平(每天精调作业前需对全站仪进行电子效正),全站仪整平后瞄准基准棱镜。
在已精调轨道板和待调轨道板中间用强制对中三角架架设基准棱镜,注意事项:(1)、全站仪强制对中三角架支撑螺栓应锁紧,不应晃动。
CRTSⅢ型板式无砟轨道轨道板精调施工作业指导书╳╳╳╳2014年3月目录1适用范围 (2)2技术依据 (2)3工作内容 (3)4 人员培训与仪器设备 (3)5轨道板精确定位 (3)6 轨道板复测 (5)7资料整理 (6)11 轨道板精调作业指导书1适用范围本作业指导书适用于╳╳╳╳专线CRTSⅢ型无砟轨道轨道板精调作业。
2技术依据1、《高速铁路测量规范》(TB10601-2009);2、《客运专线铁路无碴轨道铺设条件评估技术指南》(铁建设[2006]158 号);3、《关于进一步规范铁路工程测量控制网管理工作的通知》(铁建设〔2009〕20 号)4、《关于进一步加强客运专线建设质量管理的指导意见》(铁建设〔2008〕246 号)5、《高速铁路无砟轨道工程施工精调作业指南》(铁建设函[2009]674 号)3工作内容1、轨道板精确定位;2、轨道板铺设精度检测。
4 人员培训与仪器设备4.1 人员培训及管理制度技术人员在作业前应参加城际公司组织的培训。
施工单位项目部应在作业前组织进行实测培训和技术交底。
无砟轨道精调测量必须建立专项管理制度,分三级专人管理,要明确各级责任分工、作业要求。
按项目经理部测量协调人、项目工区测量协调人、作业班组三级组织管理。
测量数据的计算和管理是轨道板调整施工中的一个关键。
4.2 仪器设备全站仪应具有自动目标搜索、自动照准、自动观测、自动记录功能,其标称精度应满足:方向测量中误差不大于±1″,测距中误差不大于±1mm+2ppm。
全站仪需架设在带有可调螺旋的强制对中三角架上,该三角架需出厂前精密标定其高度。
温度计读数精确至0.5℃,气压计读数精确至0.5hPa。
全站仪须经过法定检定机构的检定,并处于检定证书的有效期内,在进行距离或坐标测量时,应进行气象改正。
5轨道板精确定位5.1 测量要求CRTSⅢ型板式无砟轨道在轨道板施工完成后,直接安装扣件及钢轨,为了保证线路的高平顺性,要求轨道板的定位精度非常高,减少后期扣件的调整量。

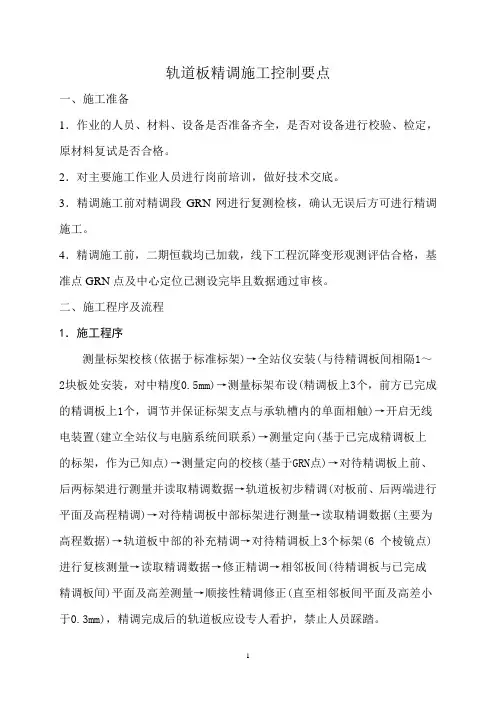

轨道板精调施工控制要点一、施工准备1.作业的人员、材料、设备是否准备齐全,是否对设备进行校验、检定,原材料复试是否合格。
2.对主要施工作业人员进行岗前培训,做好技术交底。
3.精调施工前对精调段GRN网进行复测检核,确认无误后方可进行精调施工。
4.精调施工前,二期恒载均已加载,线下工程沉降变形观测评估合格,基准点GRN点及中心定位已测设完毕且数据通过审核。
二、施工程序及流程1.施工程序测量标架校核(依据于标准标架)→全站仪安装(与待精调板间相隔1~2块板处安装,对中精度0.5mm)→测量标架布设(精调板上3个,前方已完成的精调板上1个,调节并保证标架支点与承轨槽内的单面相触)→开启无线电装置(建立全站仪与电脑系统间联系)→测量定向(基于已完成精调板上的标架,作为已知点)→测量定向的校核(基于GRN点)→对待精调板上前、后两标架进行测量并读取精调数据→轨道板初步精调(对板前、后两端进行平面及高程精调)→对待精调板中部标架进行测量→读取精调数据(主要为高程数据)→轨道板中部的补充精调→对待精调板上3个标架(6 个棱镜点)进行复核测量→读取精调数据→修正精调→相邻板间(待精调板与已完成精调板间)平面及高差测量→顺接性精调修正(直至相邻板间平面及高差小于0.3mm),精调完成后的轨道板应设专人看护,禁止人员踩踏。
2.工艺流程轨道板精调工艺流程图三、安装轨道板精调千斤顶精调调节装置(千斤顶)使用前应对相关部位进行润滑,在待调板前、中、后部位左右两侧共安装6个精调千斤顶。
其中,前、后两端4个千斤顶为可以进行平面及高程双向调节的千斤顶,中间2个为仅具高程调节能力千斤顶。
双向调节千斤顶在安装前将横向轴杆居中,使之能前后伸缩大约有10mm的余量,以避免调节能力不足需倒顶而影响调节施工。
四、精调系统的布设(1)在待测轨道板的后一块轨道板的后端控制点(GRN点)上架设并调平全站仪,全站仪测站总是沿施工作业的运动方向选定,设站必须使用靠近地面的特制不等长三角架,对中精度小于为0.5mm,配置好外接设备,对温度和气压进行自动改正并保持通讯畅通。
精调轨道板操作规程
一、准备性措施
①.使用专用三角架将速测仪安置在GRP点上(对中精度约为0.5mm)。
②.开启无线电装置,建立设备间的通讯。
③.将带有棱镜的测量滑架架置在所需精调轨道板的第一、最后和中间支点以及已精调好的轨道板的最后支点上。
铺设方向
滑架卡尺架在支点打磨了的混凝土面上,并通过固紧调节装置单面与支点面相触。
由此而建立起了与支点几何间的唯一参考关系。
在板过渡处,为快速精调轨道板还额外装配有一个光学或机械的精调辅助装置。
二.精调轨道板
在已知的GRP点上对速测仪进行程控设站,并通过已精调好轨道板上的滑架卡尺进行定向,再使用其它已知GRP点进行定向检查。
出现较大偏差时(如高程差了0.5 mm或平面差了1.0 mm),则应对轨道基准网以及前一块铺好的轨道板的精调精度进行进一步的检查。
①.通过已精调好的轨道板尾端处的滑架卡尺对速测仪进行定向。
②.同时用架在前面已经调好的板和将要进行调整的板之间的粗调标架对轨道板的高度进行粗略调整,减小精调工作量而且可以节约精调时间
③.电控自动旋转至新的需精调板上事先放好的3个测量滑架上的6个调控点进行量测。
④.程控计算轨道板的实际位置,并通过速测仪测站和调控点进行理论位置比较。
此处,软件不仅考虑了现有支点的水平和垂直位置,也考虑了支点的超高。
⑤.程控显示精调值,并由测量工程师通过精调器发出自动调整位置指令。
借助调节器上的螺丝调节装置,便可对轨道板进行水平和垂直方向上的
精调。
竖向调节
⑥.重复③款所描述的过程,直到达到以下精度:
⑦.检测需对所有棱镜进行观测和记录。
三、轨道板精调过程中注意事项:
1)所需精调轨道板至速测仪的距离可按6.5m等间距栅格逐级选定,即使是天气条件较差时,也仍可进行精调作业。
实践已经证明,在选定约6.5m至13.5m 的距离为视线长(即每个速测仪测站只用于一块轨道板的精调)时,精调作业便可随时进行。
视线长在好天气时可放至27m(最多隔4块轨道板),但不可小于5m,视线不够长,自动跟踪功能不能保证。
而视线过长,则会导致测量结果不够准确。
选定视线长时,尤其是就特大桥梁而言,必须同时考虑道桥墩的位置。
应尽量避免跨越桥墩测量,或者说,尽可能在同一跨梁上测量!不可避免时,需选择最小有效视线长。
2)忽略控制点:控制点(即轨道基准点)可在定向过程中一同量测,并纳入定向计算中,或也可在此根本不予考虑。
不过,至少照准一个轨道基准点对于检测大致偏差而言则是必须的。
该偏差值会显示在屏幕上仅用于检查目的,而对定向本身无作用。
3)板铺设方向:该参数“板铺设方向“确定了对棱镜1和8将架设在哪两个轨座上:“Station/里程+”是指沿里程递增的方向进行板精调。
在此情况下,棱镜1位于轨座30上(如果板是按标准铺设的)。
若要沿里程递减的方向进行板精调,则需选定“Station/里程-”。
此时,棱镜1便会位于轨座1上。
4)板号增量:成功铺设好一块板后,便可确定下一块板(预设)的板号,即已精调好板号加上该“板号增量”参数下设定的值。
5)全站仪与电池的正负极接线必须正确,以免造成线路短路烧坏设备,避免阳光侧射全站仪,整平之后,小心晃动三脚架,以确定在仪器转动时带调整螺栓的两支脚和轨道板之间没有相对移动的间隙,即全站仪不会在测量其间发生平面位置的变化。
6)三脚架的三个支脚要确保始终是固紧的,不可晃动。
按一定的时间间
隔,校对气泡,以确保架设棱镜的垂直性。
在使用之前,应以常规方法对三脚架的支脚应进行高度检查,建议每月一次。
特殊三脚架的调整螺栓要始终旋紧。
7)测量标架必须仔细安置,确保接触到支点。
对标架的触端和支点的目视检查是最为可靠的办法。
特别是在有超高的线路段,须采用弹拉机关将测量标架绷紧在轨道固定件上。
8)在精调过程中,工作人员不能站在架设全站仪的轨道板上,如果出现上述情况,需对全站仪重新正平、定向。
9)在精调应事先确认轨道板下长木条已经取出。
六个调节架都已在受力状态。
10)在精调过程中,使用扭矩扳手调节支架的人员要听从测量工程师的统一安排,调整方向一致,速度一致。
