(一)筏形基础平法施工图的表示方法1.梁板式筏形基础平法施工图,是在基础平面布置图上采用平面注写的方式进行表达。
2.当绘制基础平面布置图时,应将其所支承的混凝土结构、钢结构、砌体结构或混合结构的柱、墙平面与基础平面一起绘制。
3.通过选注基础梁底面与基础平板底面的标高高差来表达二者间的位置关系,可以明确其:“高板位”(梁顶与板顶一平)、“低板位”(梁底与板底一平)、“中板位”(板在梁的中部)三种不同位置组合的筏形基础。
4.梁板式筏形基础构件的类型和编号;a)梁板式筏形基础由基础主梁,基础次梁,基础平板等构成。
(二)梁板式筏形基础平板的平面注写1.梁板式筏形基础平板的平面注写a)梁板式筏形基础平板LPB的平面注写,分板底部与顶部贯通纵筋的集中标注与板底部附加非贯通纵筋的原位标注两部分内容。
当仅设置贯通纵筋而未设置附加非贯通纵筋时,则仅做集中标注。
b)梁板式筏形基础平板LPB贯通纵筋的集中标注,应在所表达的板区双向均为第一跨(X与Y双向首跨)的板上引出(图面从左至右为X向,从下至上为Y 向)板区划分条件:i当板厚不同时,相同板厚区域为一板区。
ii当因基础梁跨度、间距、板底标高等不同,设计者对基础平板的底部与顶部贯通纵筋分区域采用不同配置时,配置相同的区域为一板区。
各板区应分别进行集中标注。
集中标注内容规定如下:注写基础平板的编号。
‚注写基础平板的截面尺寸。
注写h=XXX表示板厚。
ƒ注写基础平板的底部与顶部贯通纵筋及其总长度。
先注写X向底部(B打头)贯通纵筋与顶部(T打头)贯通纵筋,及其纵筋长度范围;在注写Y向底部(B打头)贯通纵筋与顶部(T打头)贯通纵筋,及其纵筋长度范围。
(图面从左至右为X向,从下至上为Y向)贯通纵筋的总长度注写在括号中,注写方式为“跨数及有无外伸”,其表达形式为:(xx)无外伸、(xxA)一端有外伸,(xxB)两端有外伸。
注:基础平板的跨数以构成柱网的主轴线为准;两主轴线之间无论有几道辅助轴线,均可按一跨考虑。
平法图集11G101和03G101的差异汇总现简要汇总03G101-1图集及04G101-4图集(以下简称老图集)与11G101-1图集(以下简称新图集)之间的区别,合计100项,仅作为抛砖引玉、释疑解惑之用,时间匆忙,如有不当及错误,望指正。
转帖或复制本帖请注明出处。
1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据,新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。
2、老图集一共有六本,新图集整合为三本。
3、老图集墙柱共有10种,新图集墙柱类别划分为4类(仍为10种)。
4、老图集剪力墙拉筋只标注一种间距,新图集需要标注两种间距,并增加双向拉筋与梅花双向拉筋示意图。
5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计,老图集是设计应按《规范》规定另行变更,新图集是设计者应注明。
6、老图集板类别有4种,新图集为3种,取消了延伸悬挑板YXB。
7、老图集无梁板中没有暗梁AL构件,新图集无梁板中增加了AL构件。
8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计,新图集有区分并规定设计应注明。
9、老图集板相关构造类型共有13种,新图集共有11种,取消了板挑檐TY和悬挑阴角附加筋Cis。
10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae,新图集锚固长度以基本锚固长度Lab为基础,通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。
11、老图集环境类别三只有一种,新图集环境类别三分为三a和三b两种。
12、老图集保护层为受力钢筋的保护层,新图集保护层为最外侧钢筋的保护层,且当混凝土强度等级不大于C25时图集中的保护层数值应加5。
13、老图集保护层受混凝土强度影响,新图集不受混凝土强度影响。
14、老图集机械锚固有3种形式,新图集增加至6种。
15、老图集没有并筋构造,新图集增加并筋构造。
16、老图集拉筋应同时钩住纵筋及箍筋,新图集给出三种做法由设计指定。
word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑word文档可自由复制编辑。
11G101新平法图集点评之一:绪论原03~08G101平法系列图集于2011年9月1日废止,取而代之的是11G101-1,11G101-2和11G101-3新平法图集。
从96G101始,平法已经作过几次大的改动,从96系列到00系列到03系列到现在的11系列。
可以编一本平法小史。
新的平法图集分三册:11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图》(现浇混凝土框架、剪力墙、梁、板)代替原(03G101-1、04G101-4 ),同时把原属于08G101-5中地下室外墙等构造移植到11G101-1墙一节。
11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图》(现浇混凝土板式楼梯)替代原(03G101-2 )11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图(独立基础、条形基础、筏形基础及桩基承台)代替原(04G101-3、08G101-5、06G101-6)。
这次,用户很恐慌,刚学完甚至是刚买就又淘汰了,因为它们前后之间的时间跨度很短,03系列最后一本图集是08G101-11,是在2008年12月1日才开始实施,还来不及适应。
现在政府定额更新速度不快,上海还在用93和2000定额,至今没新的定额,实际上建筑业新工艺新技术新材料日新月异,但定额仍保持它的稳定性。
规范修改其实也不算频繁,前版本是2002,时间跨度较长,这怎么能朝令夕改呢,只有平法图集变更频繁。
这其实是在变相抢钱,稍微作点修改和变化就可以又出版捞钱了,中国人全沾上铜臭了。
标准图集的制订、修订、出版及软件开发和软件升级已形成一个庞大的产业链和利益链,图集的编者可借此收获稿酬,出版社当然是收入不菲,因为“标准”具有垄断性质,有定价权,价格奇高,培训机构也有新的商机,甚至连软件开发商也借此收取昂贵的升级费。
利益集团利益均沾,全由使用者买单。
图集由标准院牵头和把持,闭门造车,随意性大,不经实体大比例试验和足尺构造破坏试验,没有起码的严谨的科学精神,只在原图集上修修补补,年年推出名目繁多的新图集,请问,这些图集有多少是有价值的?只是利益团体在大发其财。
平法系列图集平法概述:平法的表达形式,概括来讲,是把结构构件的尺寸和配筋等,按照平面整体表示方法制图规则,整体直接表达在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套新型完整的结构设计。

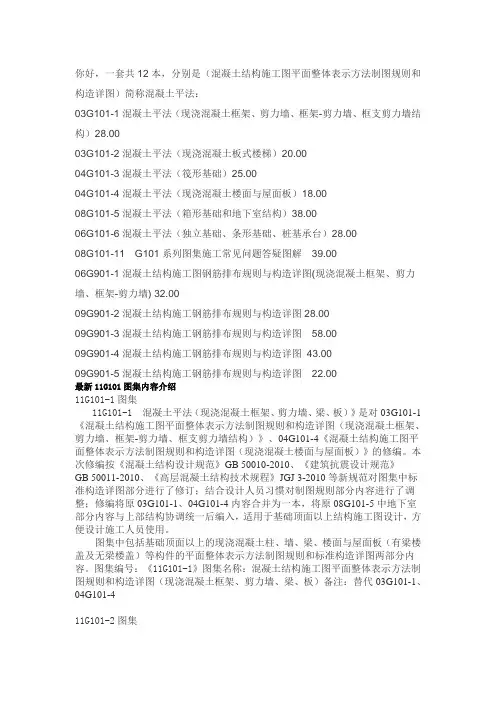

平法系列图集包括:11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、梁、板)》11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯)》11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图(独立基础、条形基础、筏板基础及桩承台基础)》平法的标高定义:按平法设计绘制结构施工图时,应当用表格或其他方式注明包括地下和地上各层的结构层楼(地)面标高、结构层高及相应的结构层号。
