混凝土结构施工图平面整体表示方法制图规则和构造详图（03G101-1）勘误1、第15页第3.3.1条第三行末“3.3.4”应为“3.3.3”。
2、第27页图4.2.5单跨井字梁“JSL7(1)”应为“JZL7(1)”。
3、第43页图A中的柱内侧钢筋引注“laE”应为“la”。
4、第47页转角墙构造中上下相邻两排水平筋交错搭接的左边起点距暗柱边缘，加注“≥0”。
5、第47页左边中间端柱转角墙构造最上边一行尺寸标注应为“伸至对边≥0.4laE”，漏印“0.4”。
6、第47页端部暗柱墙构造中剪力墙水平筋弯钩位置稍往后退，在暗柱端部纵筋后“扎进”暗柱；7、第54页上图和下图跨中引注“贯通筋”应为“通长筋”。
8、第55、56页上图跨中引注“贯通筋”应为“通长筋”。
9、第67页1—1右上“按54页”应为“按48页”。
10、68页上图、中图左下方的小图及引注“当下部纵筋直锚长度不足时可弯锚”应删除。
03G101-1勘误、调整和增补第11至31项11、（勘误）第3页“构件代号”第2栏第5行“非边缘端柱”应为“非边缘暗柱”。
12、（勘误）第19页最下边一行“注”中“混凝土标号”应为“混凝土强度等级”。
13、（勘误）第19、21两页左边“结构层楼面标高结构层高”栏所标出的底部加强部位“－2、－1”层应为“1、2”层。
14、（勘误）第20页“剪力墙柱表”下面一排中部“GYZ2”和第21页1×A～B轴上的GYZ2自标高8.670往上的“T型”配筋截面应为“一型”配筋截面，以符合第18页“构造边缘翼墙（柱）GYZ”的规定。
15、（勘误）第21页连梁（LL）标注中上部纵向钢筋与下部纵向钢筋的分隔“，”号应为“；”号。
16、（调整）第24页左栏最下一行第15～17字“通长筋”改为“全跨相同”。
同页右栏倒数第二行调整改为：“其锚固长度与方式同框架梁下部纵筋”。
17、（增补）第25页第4.2.4条3款第三行在“另一边省去不注。

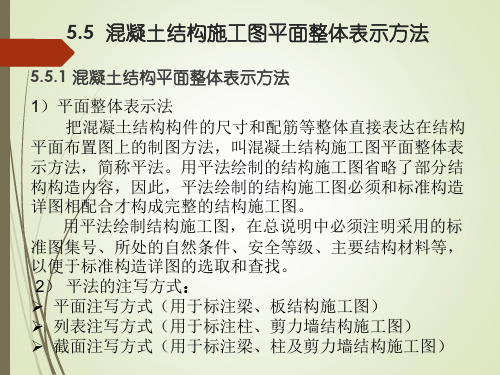

筋混凝土结构平面整体表示方法◆项目目标1.掌握柱平法施工图的图示方法2.掌握梁平法施工图的图示方法任务9.30.1 平法施工图简介与柱平法施工图●任务引入与分析随着国民经济的发展和建筑设计标准化水平的提高，近年来各设计单位采用了一些较为简便的图示方法，混凝土结构施工图平面整体表示方法简称“平法”。
平法是对我国混凝土结构施工图的设计表示方法的重大改革，被国家科委建设部列为国家级推广的重点科技成果，那么什么是平法施工图？我们现在学习平法施工图的相关知识。
●相关知识一、平法简介为了规范各地的图示方法，中华人民共和国建设部于2003年1月20日下发通知，批准《混凝土结构施工图平面整体表示方法制图规则和构造样图》作为国家建筑标准设计图集，简称“平法”图集，图集号为03G101-1，于2003年2月15日执行。
1．平法表示方法与传统表示方法的区别把结构构件的尺寸和配筋等，按照平面整体表示方法的制图规则，整体直接地表示在各类构件的结构布置平面图上，再与标准构造详图配合，就构成了一套新型完整的结构设计表示方法。
改变了传统的那种将构件（柱、剪力墙、梁）从结构平面布置图中索引出来，再逐个绘制模板详图和配筋详图的繁琐方法。
平法适用的结构构件为柱、剪力墙、梁三种。
内容包括两大部分，即平面整体表示图和标准构造详图。
在平面布置图上标示各种构件尺寸和配筋方式。
表示方法分平面注写方式、列表注写方式和截面注写方式三种。
2.常用构件代号名称代号名称代号框架柱KZ 剪力墙墙身Q框支柱KZZ 连梁（无交叉暗撑、钢筋）LL芯柱XZ 连梁（有交叉暗撑）LL(JA)梁上柱LZ 连梁（有交叉钢筋）LL(JG)剪力墙上柱QZ 暗梁AL约束边缘端柱YDZ 边框梁BKL约束边缘暗柱YAZ 楼层框架梁KL约束边缘翼墙柱YYZ 屋面框架梁WKL约束边缘转角墙柱YJZ 框支梁KZL构造边缘端柱GDZ 非框架梁L构造边缘暗柱GAZ 悬挑梁XL构造边缘翼墙柱GYZ 井字梁JZL构造边缘转角墙柱GJZ 矩形洞口JD非边缘暗柱AZ 圆形洞口YD扶墙柱FBZ在平法表示中，各种构件必须标明构件的代号，如表9-30-1所示。
