混凝土结构施工图平面整体表示方法制图规则和构造详图2篇第一篇:混凝土结构施工图平面整体表示方法制图规则和构造详图一、引言混凝土结构施工图平面整体表示方法是混凝土结构施工中非常重要的一步,它是将设计图纸上的信息转化为可以直接操作的施工图纸,是施工图纸的核心、基础和灵魂。
本文将探讨混凝土结构施工图平面整体表示方法制图规则和构造详图。
二、施工图平面整体表示方法1. 总图总图是施工图的第一张,它是描绘建筑物整体情况和结构构造的图件,也是施工图的基础,应表明建筑物的整体设计以及建筑物在所在场地上的布局情况和建筑高度等,应包括建筑物平面布置、竖向剖面、横向剖面、建筑地基、外部结构及建筑元素、屋面及水、电、气、热等设备。
2. 布置图布置图是对总图中建筑物平面局部进行放大并描绘详细的图件,通常用于将建筑物实际布局情况表达出来。
它是结构施工图制作的第二张图。
3. 基础图基础图是建筑物基础的平面分布和高差的具体表现,它是施工图制作的第三张图。
4. 墙板图与楼板图墙板图与楼板图是对建筑物墙板和楼板的平面形态和布置构造等进行描述的图件。
5. 梁板图梁板图是对建筑物主要梁、板的平面形态、布置情况、高差和节点的构造等进行描述的图件。
6. 支撑结构图支撑结构图是对建筑物支撑结构的布置情况、形式、材料、尺寸、数量、节点构造以及拼装方式等进行描述的图件。
7. 钢筋图钢筋图是对混凝土施工后钢筋(钢筋、排钢筋、筋板及钢筋位置)高度、开间、长度、钢筋工序和收头等进行描述的图件。
8. 储藏图储藏图是将建筑材料、设备的储存和放置情况进行具体表现的图件。
三、制图规则1. 符号简明制图中所用符号应简练明了,尺寸应清晰、准确。
通常应选用标准符号,若无标准符号或不符合要求时则应自行规定符号,并在图样中加以说明。
2. 突出重点施工图一般不需要说明的地方不必过多注释或图形表示,反而应着重标明重点或容易出现问题的结构部分或节点处理。
3. 比例统一在施工图中应注意统一比例,以便建筑物各层的平面图与相应剖面及纵向结构图的比例大小一致。
柱打印:省纸版>>清晰版>>自定字体:大中小义>>我们都知道从2011年9月1日起,11G101系列平法正式发布实施,那新平法的编制原因是什么?新平法对我们造价员会有什么影响?我们将在新规范、新图集修订背景部分中向大家介绍。
了解背景后,我们将按照11G101-1的顺序,向大家依次讲解柱、剪力墙、梁、板的配筋构造。
旧结构规范的问题1.安全储备不高,耐久性不足,难以适应以人为本及可持续发展的需要2.结构整体稳固性和防倒塌性能应予以反映,防灾性亟待加强3.对真正影响安全的结构方案和内力分析重视不够,而截面配筋计算的内容比较繁琐4.构件抗震、复合抗力、裂缝控制、装备叠合、预应力结构抗震等设计方法有待完善5.各行业规范的协调趋同缓慢,统一的土木工程混凝土结构规范有待形式6.只对规范负责而不对工程负责,快速设计急功近力,水平不高,质量存疑7.规范管理体制有待改进,垃圾专利及广告性标准对科技创新及规范应用的影响8.材料强度偏低,结构截面及自重偏大,配筋过多的局面亟待改变9.多轴应力的约束混凝土潜力开发、配箍形式及钢筋连接、锚固改进及应用滞后现在,我们首先学习新规范、图集修订背景。
我们都知道建筑抗震设计规范是2001年发布,混凝土结构设计规范和高层建筑混凝土结构技术规程是02年发布的,规范从发布至今已经使用了近10年,随着科学技术的进步,发现规范中存在不少的问题,例如材料强度偏低,配筋偏大。
新技术应用滞后,像多轴应力约束混凝土、配箍形式、钢筋连接、机械锚固等新技术老规范没有体现。
很多设计方法也有待改善。
另一个方面,大家都知道我国是地震多发国家,唐山地震后我们国家订立了“小震不坏,中震可修,大震不倒”的抗震设防目标,但是2008年的汶川地震和2010年的玉树地震,都超过了当地的设防烈度,造成了人员和财产的重大损失。
因此在地震过后,住房和城乡建设部组织专家,对建筑和基础设施的破坏情况进行研讨,并着手开始修订一系列规范。
混凝土结构施工图平面整体表示方法(简称平法)是把结构构件的尺寸和钢筋等,按照平面整体表示方法制图规则,整体直接表达在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套完整的结构施工图的方法。
一、结构施工图的识读方法及步骤结构施工图包括结构设计总说明、结构平面图和构件详图。
1.基础施工图的识读步骤1)看图名、比例。
图名常用1—1断面、2—2断面……或用基础代号表示。
读图时先用基础详图的名字(1—1或2—2等)去对应基础平面的位置,了解这是哪一道基础上的断面;2)看基础断面图中轴线及其编号。
如果该基础断面适用于多道基础的断面,则轴线的圆圈内可不予编号;3)看基础断面各部分详细尺寸和室内外底面、基础底面的标高。
如基础厚度、大放脚的尺寸、基础的底宽尺寸以及它们与轴线的相对位置尺寸。
从基础底面标高可了解基础的埋置深度;4)看基础断面图中基础梁的高、宽或标高及配筋;5)看施工说明等。
了解对基础的施工要求。
2.柱平法施工图的识读步骤1)查看图名、比例;2)校核轴线编号及其间距尺寸,要求必须与建筑平面图、基础平面图保持一致;3)与建筑图配合,明确各柱的编号、数量及位置;4)阅读结构设计总说明或有关说明,明确柱的混凝土强度等级;5)根据各柱的编号,查阅图中截面标注或柱表,明确柱的标高、截面尺寸和配筋情况。
再根据抗震等级、设计要求和标准构造详图,确定纵向钢筋和箍筋的构造要求(如纵向钢筋连接的方式、位置和搭接长度、弯折要求、柱头锚固要求、箍筋加密区的范围)。
3.剪力墙平法施工图的识读步骤1)查看图名、比例;2)首先校核轴线编号及其间距尺寸,要求必须与建筑图、基础平面图保持一致;3)与建筑图配合,明确各段剪力墙的暗柱和端柱的编号、数量及位置、墙身的编号和长度、洞口的定位尺寸;4)阅读结构设计总说明或有关说明,明确剪力墙的混凝土强度等级;5)所有洞口的上方必须设置连梁,如剪力墙洞口编号,连梁的编号应与剪力墙洞口编号相对应。
混凝土结构工程施工图平面整体表示方法在框架梁中,取消了原来纵向钢筋中的弯起钢筋,增加了加密箍筋,增加了文字注解,配合具有通用标准构造详图,减少钢筋的结构立面图及其截面图,提高了效率。
平面整体表示方法制图规则,可以用在钢筋混凝土结构的各种构件中,有“集中标注”和“原位标注”两种表示方式。
梁的平面注写包括集中标注与原位标注集中标注表达梁的通用数值原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时,则将该项数值原位标注,施工中,原位标注优先于集中标注。
集中标注:1、梁编号。
2、梁截面尺寸。
3、箍筋:钢筋级别、直径、加密区及非加密区、肢数。
4、梁上下通长筋和架立筋。
5、梁侧面纵筋:构造腰筋及抗扭腰筋。
6、梁顶面标高高差(选注)。
梁钢筋的标注方法原位标注内容包括梁支座上部纵筋(该部位含通长筋在内所有纵筋)、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。
原位标注:1、梁支座上、下部纵筋。
2、吊筋、附加箍筋。
根据平法制图的规则计算梁中主筋的结构尺寸在图中标注的KL1框架梁的上边缘引出一条铅垂线。
在这条铅垂线的右侧标注有几行字:第一行KLI 框架梁)梁的截面尺寸为300mmx500mm。
通常第二行∮6@100/200(2)表示箍筋采用直径为6mm的HPB235级钢筋,加密箍筋间距为100mmm,非加密箍距为200mm,通长区箍筋均为双肢箍。
第三行2∮16表示采用两根直径为16mm的HRB335级梁的通长筋。
通长筋是沿梁的全长布置的。
梁的左、右两端上方所标标注的4∮16,里边包括了2∮16通长筋。
剩下的2∮16是两段直角形筋和2∮16通长筋,是承受梁端部的负弯矩的。
梁下部中间的4∮16是承受梁中下部的正弯矩的(抗拉作用),钢筋贯通全梁。
如图铅垂线及其右侧注的几行字就是“集中标注”。
假设给出的框架结构F三级抗震设防,混凝土的强度等级采用C30。
柱距为6000mm,柱宽400mm,査《三、四级抗震等级楼层框架梁KL 》部分。
平法讲座########公司2014年7月目录第一部分基本概念 (1)第二部分柱平面表示法 (3)一、注写 (3)二、抗震KZ钢筋构造 (5)三、非抗震KZ钢筋构造 (8)四、柱钢筋制作安装质量通病 (9)第三部分梁平面表示法 (10)一、注写 (10)二、抗震KL、WKL纵向钢筋构造 (12)三、梁配筋构造 (15)四、非抗震KL同抗震KL的异同点 (16)五、梁钢筋制作安装质量通病 (16)第四部分剪力墙平面表示法 (17)一、墙柱 (17)二、墙身 (20)三、墙梁 (22)四、洞口平面表示法 (24)混凝土结构施工图平面整体表示方法制图规则和构造详图(03G101-1)基本概念第一部分基本概念1、接头百分率(1)排扎接头连接区段长度为1.3L,区段内接头面积百分率梁板墙不宜>25%,柱不宜>50%,确有必要增加时梁不应>50%,其他构件可放宽。
(2)机械连接及焊接接头连接区段为35d(d为较大直径)且不小于500mm,凡接头中心点位于该区段内的接头均属于内一区段,区段内接头百分率,受拉区不宜>50%,接头不宜设在抗震框架梁、柱端加密区。
直接承受动力荷载的不宜采用焊接接头。
2、HPB235钢筋:180°弯钩,内直径≥2.5d,平直段长度不应小于3d,箍筋弯钩内直径不小于受力钢筋,一般结构弯90°,平直部分不宜小于5d,抗震结构应为135°,平直部分不应小于10d且不应小于75。
3、抗震等级钢筋混凝土房屋根据烈度、设防类型、结构类型和房屋高度,场地类别采用不同的抗震等级并应符合相应计算和构造措施要求。
4、锚固长度L 1、L1E纵向受拉钢筋绑扎搭接长度l1E、l1纵向受拉钢筋搭接长度修正数注:当不同直径的钢筋搭接时,其l1E与l1值按较小的直径计算;在任何情况下l1不得小于300mm;式中ζ为搭接长度修正数。
基本概念混凝土结构施工图平面整体表示方法制图规则和构造详图(03G101-1)L a 、LaE纵向受拉筋抗震锚固长度LaE受拉钢筋的最水锚固长度La注:1、四级抗震等级L aE=L a;2、当弯锚时,有些部位的锚固长度为≥0.4L aE+15d,见各类构件的标准构造祥图。
柱问题1、柱纵筋锚入基础的问题《03G101—1图集》对基础顶面以上的柱纵筋的构造要求讲得比较详细,但是对柱纵筋锚入基础的问题,图集中没有介绍,而且,此类问题查看了一些混凝土构造手册之类也找不到详细的介绍,所以,很有必要在此向专家请教,这些问题也是不少工程技术人员共同的问题。
①柱纵筋伸入基础(承台梁,或有梁式筏板基础的基础梁)的锚固长度是多少?是一个laE还是更多?(甚至有人提出 1.5倍的laE)②当柱纵筋伸入基础的直锚长度满足“锚固长度”的要求,是否可以“直锚”而不必进行弯锚?有的人说可以“直锚”;但又有人说必须拐一个直角弯。
③如果柱纵筋伸入基础必须“弯锚”的话,弯折部分长度是多少?有人说是10d,而在《03G10 1—1图集》第39页“梁上柱LZ纵筋构造”中弯折长度为12d,这个规定是否可用于基础?④同样在《03G101—1图集》第39页“梁上柱LZ纵筋构造"中,规定“直锚部分长度”不小于0。
5laE,这个规定是否可用于基础?⑤当基础梁的梁高大于柱纵筋的锚固长度时,柱纵筋可以不伸到梁的底部。
是这样的吗?⑥当基础梁的梁高小于柱纵筋的锚固长度时,柱纵筋必须伸到梁的底部,然后拐一个直角弯。
其弯折部分长度,“剩多少拐过去多少”,显然不合适.这时候,应该用上前面第③条,即规定一个弯折部分长度;同时,也应该检验一下“直锚部分长度”,看看它是否不小于前面第④条规定的“最小直锚长度"。
是这样的吗?答:所提问题将会在“筏形、箱形、地下室基础平法国家建筑标准设计03G101-3、-4"中得到相应答案。
现在简单答复如下:①⑤柱纵筋一般要求伸至基础底部纵筋位置。
特厚基础(2米以上)中部设有抗水化热的钢筋时,基础有飞边的所有柱和基础无飞边的中柱的柱纵筋可伸至中层筋位置;②③当柱纵筋伸入基础的直锚长度满足“锚固长度"的要求时,要求弯折12d;④⑥梁上柱纵筋的锚固要求亦适用于柱在基础中的锚固,但要求柱纵筋“坐底".2、我们在施工中经常遇到柱主筋大变小的问题。
平法系列图集平法概述:平法的表达形式,概括来讲,是把结构构件的尺寸和配筋等,按照平面整体表示方法制图规则,整体直接表达在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套新型完整的结构设计。
平法系列图集包括:11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、梁、板)》11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯)》11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图(独立基础、条形基础、筏板基础及桩承台基础)》平法的标高定义:按平法设计绘制结构施工图时,应当用表格或其他方式注明包括地下和地上各层的结构层楼(地)面标高、结构层高及相应的结构层号。
结构层楼面标高系指将建筑图中的各层地面和楼面标高值扣除建筑面层及垫层做法厚度后的标高,结构层号应与建筑楼层号对应一致。
11G101-1一、柱1柱的分类框架柱(KZ);框支柱(KZZ);芯柱(XZ);梁上柱(LZ);剪力墙上柱(QZ)。
2柱平法施工图的表示方法2.1列表注写方式:系在柱平面布置图上,分别在同一编号的柱中选择一个截面标注几何参数代号:在柱表中注写柱号、柱段起止标高、几何尺寸与配筋的具体数值,并配以各种柱截面形状及其箍筋类型图的方式,来表达柱平法施工图。
2.2 截面注写方式:系在柱平面布置图的柱截面上,分别在同一编号的柱中选择一个截面,以直接注写截面尺寸和配筋具体数值的方式来表达柱平法施工图。
二、剪力墙1剪力墙包含的构件1.1墙柱:约束边缘构件(YBZ);构造边缘构件(GBZ);非边缘暗柱(AZ);扶壁柱(FBZ)。
1.2墙身:Qxx(X排)1.3墙梁:连梁(LL);连梁【对角暗撑配筋LL(JC)】;连梁【交叉斜筋配筋LL(JX)】; 连梁【集中对角斜筋配筋LL(DX)】;暗梁(AL);边框梁(BKL)。
2剪力墙平法施工图表示方法2.1列表注写方式:系分别在剪力墙柱表、剪力墙身表和剪力墙梁表中,对应于剪力墙平面布置图上的编号,用绘制截面配筋图并注写几何尺寸与配筋具体数值的方式,来表达剪力墙平法施工图。

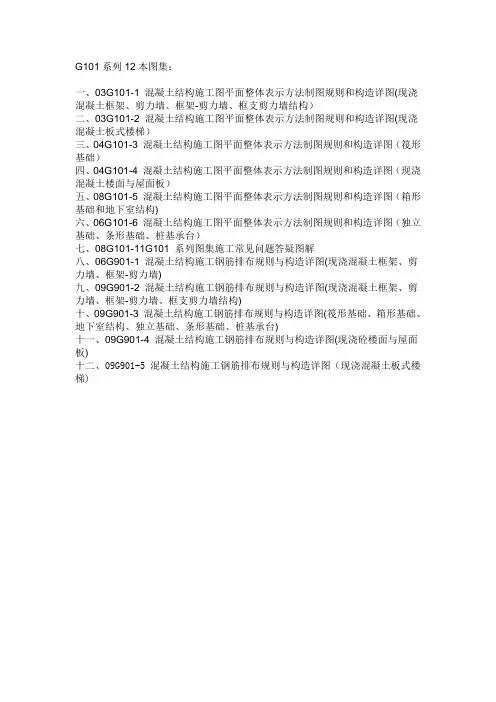

G101系列12本图集:
一、03G101-1 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构)
二、03G101-2 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯)
三、04G101-3 混凝土结构施工图平面整体表示方法制图规则和构造详图(筏形基础)
四、04G101-4 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土楼面与屋面板)
五、08G101-5 混凝土结构施工图平面整体表示方法制图规则和构造详图(箱形基础和地下室结构)
六、06G101-6 混凝土结构施工图平面整体表示方法制图规则和构造详图(独立基础、条形基础、桩基承台)
七、08G101-11G101 系列图集施工常见问题答疑图解
八、06G901-1 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙)
九、09G901-2 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构)
十、09G901-3 混凝土结构施工钢筋排布规则与构造详图(筏形基础、箱形基础、地下室结构、独立基础、条形基础、桩基承台)
十一、09G901-4 混凝土结构施工钢筋排布规则与构造详图(现浇砼楼面与屋面板)
十二、09G901-5 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土板式楼梯)。
平法讲座########公司2014年7月目录第一部分基本概念 (1)第二部分柱平面表示法 (3)一、注写 (3)二、抗震KZ钢筋构造 (5)三、非抗震KZ钢筋构造 (8)四、柱钢筋制作安装质量通病 (9)第三部分梁平面表示法 (10)一、注写 (10)二、抗震KL、WKL纵向钢筋构造 (12)三、梁配筋构造 (15)四、非抗震KL同抗震KL的异同点 (16)五、梁钢筋制作安装质量通病 (16)第四部分剪力墙平面表示法 (17)一、墙柱 (17)二、墙身 (20)三、墙梁 (22)四、洞口平面表示法 (24)第一部分基本概念1、接头百分率(1)排扎接头连接区段长度为1.3L,区段内接头面积百分率梁板墙不宜>25%,柱不宜>50%,确有必要增加时梁不应>50%,其他构件可放宽。
(2)机械连接及焊接接头连接区段为35d(d为较大直径)且不小于500mm,凡接头中心点位于该区段内的接头均属于内一区段,区段内接头百分率,受拉区不宜>50%,接头不宜设在抗震框架梁、柱端加密区。
直接承受动力荷载的不宜采用焊接接头。
2、HPB235钢筋:180°弯钩,内直径≥2.5d,平直段长度不应小于3d,箍筋弯钩内直径不小于受力钢筋,一般结构弯90°,平直部分不宜小于5d,抗震结构应为135°,平直部分不应小于10d且不应小于75。
3、抗震等级钢筋混凝土房屋根据烈度、设防类型、结构类型和房屋高度,场地类别采用不同的抗震等级并应符合相应计算和构造措施要求。
4、锚固长度L 1、L1E纵向受拉钢筋绑扎搭接长度l1E、l1纵向受拉钢筋搭接长度修正数注:当不同直径的钢筋搭接时,其l1E与l1值按较小的直径计算;在任何情况下l1不得小于300mm;式中ζ为搭接长度修正数。
L a 、LaE纵向受拉筋抗震锚固长度LaE受拉钢筋的最水锚固长度La注:1、四级抗震等级L aE=L a;2、当弯锚时,有些部位的锚固长度为≥0.4L aE+15d,见各类构件的标准构造祥图。
3、当HRB335、HPB400和RRB400级纵向受拉钢筋末端采用机械锚固措施时,包括附加锚固端头在内的锚固长度可取为本图集第33页和本页表中锚固0.7倍。
机械锚固的形式及构造要求详见本图集第35页。
4、当钢筋在砼施工过程中易受扰动(如滑模施工)时,其锚固长度应乘以修正系数1.1,在任何情况下,锚固长不得小于250mm。
HPB235钢筋为受拉时,其末端应做成180°弯钩。
弯钩平直段长度不应小于3d。
当为受压时,可不做弯钩。
第二部分柱平面表示法一、注写1、列表注写起止标高:变截面或变钢筋与轴线关系:b1 b2h1h2纵筋:各边纵筋相同注一次,不同则各边分别标注,对称时只注一边箍筋:常用1型2型例:A10@100/200 A10@100 LA10@100/200 2、截面注写二、抗震KZ钢筋构造1、纵向钢筋连接①加密区就是非连接区②下柱钢筋比上柱多时,下柱筋锚固L(搭接长度)1E③按03G101-1图集第40页注,加密区也适用于抗震剪力墙上柱及梁上柱。
2、边柱、角柱柱顶纵向钢筋构造选(一)型,选B型原则:全部外侧纵筋锚固1.5 LaE ,内侧筋直锚LaE,不足LaE弯钩长12d。
3、中柱柱顶纵向钢筋构造选B、C原则:够LaE 直锚,≥0.5 LaE弯钩长12d4、变截面钢筋构造原则:c/hb≤1/6时不变c/hb >1/6时下柱筋锚0.5 LaE+c+200,上柱筋锚1.5 LaE三、非抗震KZ钢筋构造1、纵向钢筋连接下柱钢筋比上柱多时下柱钢筋锚固L1(搭接长度)2、边柱、角柱柱顶钢筋构造选(一)、选B同抗震KZ相同,只是LaE 改为La3、中柱柱顶:同抗震KZ,只是LaE 改为La4、变截面:将抗震KZ中LaE 改为La5、箍筋加密:纵向钢筋搭接范围加密四、柱钢筋制作安装质量通病1、焊接报告未出就浇捣2、箍筋135°弯钩平直部分太短3、接头设在箍筋加密区4、拉筋数量不足5、柱纵筋偏位,修正时打弯角度太大(打弯角度1:6,达不到可锚筋解决)6、梁柱交叉处应是加密区而实际箍筋太少7、顶层纵筋锚固长度不足,主要是边柱外侧筋(≥1.5 LaE ,≥1.5 La)8、加密区箍筋间距过大,加密区高度不足第三部分梁平面表示法一、注写1、平面注写:集中标注+原位标注。
集中标注表达通用数值,原位标注表达特殊数值,原位标注取值优先。
集中标注①代号、序号、跨数、有无悬挑KL7(5A)—7号框架梁,5跨,A表示一端有悬挑。
(悬挑不计跨数,两端有悬挑记为B)WKL5(6B)—5号屋面框架梁,,6跨、两端悬挑。
L9(7)—9号非框架梁,7跨,无悬挑。
XL2—2号悬挑梁。
JZL4(4A)—4号井字梁、4跨,一端有悬挑。
(井字梁跨数为总支座数减1,任两支座间无论有几根同类梁与其相交,均不作为支座。
井字梁在平面图中用单粗虚线表示)②截面尺寸b×h,YC1×C2(C1为腋长,C2为腋高),或b×h1/h2(悬挑梁根部梁高h 1,端部梁高h2)③箍筋例:A10@100/200(4)A8@100(4)/150(2)13A10@150/200(4)(表示端部13个箍间距150,中间间距200)④梁上部通长筋和架立筋(只注一项为上部筋,有“;”后面为下部筋)例:2B22+(4A12)角上2根B22,4根A12架立筋3B22;3B20梁上部3根B22,下部3根B20⑤梁侧面构造筋和受扭筋G4A12 梁两侧各配2根A12构造筋(搭接、锚固长15d)N6B22 梁两侧各配3根B22受扭纵向钢筋(搭接长度L1(L1E)、锚固长度La(LaE))⑥梁顶面标高高差原位标注①梁上部全部纵筋例:6B25 4/2 上排4根下排2根(两排用“/”号)2B25+2B22 角部B25,中间B22(不同直径用“+”号,角筋在前)②梁下部纵筋:(方法同上)二、抗震KL、WKL纵向钢筋构造03G101-1图集第56页屋面梁上部筋伸入柱内不方便,一般不用。
1、抗震等级楼层框架梁(上图与下图没有区别)①第一排伸出Ln /3(Ln为左右跨之较大值)②搭接除在图示位置外,也可在跨中Ln/3范围内搭接一次③直锚≥LaE 且≥0.5he+5d时可不折弯2、抗震屋面框架梁①中间与楼层梁相同,端部底筋也相同,上部筋伸至梁底,柱外部筋锚固1.5LaE②角部附加钢筋3、抗震等级框架梁加密区:03G101-1图集第63页与第62页不同的是,二至四级抗震加密区≥1.5hb≥500①加密区为2hb (1.5 hb)及500较大值②当梁高hw≥450时,梁侧面设构造钢筋间距≤200③附加吊筋梁高大于800是60°,附加吊筋下部平直部分为次梁宽加100,上部为20d三、梁配筋构造注意挑梁配筋构造四、非抗震KL同抗震KL的异同点非抗震KL同抗震KL基本相同。
不同点:①只是搭接长度不同,非抗震KZ上部纵筋搭接长度150,下部纵筋为La ,屋面为LaE;②将抗震KL中LaE改为La五、梁钢筋制作安装质量通病1、现场焊接(电弧焊)质量差,焊接太短(搭接焊双面5d,单面10d)2、钢筋保护层是指主筋保护层,实际按箍筋考虑,造成内尺寸太小,主筋保护层过大。
箍筋135°弯钩平直部分太短3、框架梁端弯锚部分不足15d,尤其是大直径钢筋4、梁钢筋尺寸中Ln /3、Ln/4未按相邻两跨较大一跨计算或下料正确安放不正确5、搭接长度未计算修正系数6、漏放钢筋,主要是梁侧面纵向构造钢筋平法规定要设而图上未注明。
(h≥450,a≤200)7、梁垫块未垫好造成保护层不准8、箍筋加密区太短,箍筋间距太大9、相邻纵筋并在一起10、屋面框架梁上部纵筋未伸到梁底11、吊筋上部平直部分不足20d第四部分剪力墙平面表示法剪力墙平面表示法包括剪力墙柱、剪力墙身、剪力墙梁(简称墙柱、墙身、墙梁)及洞口补强构造四部分。
一、墙柱1、标注:例:GDZ3 20B18A10@150 GJZ4 16B20A10@150 GYZ6 24B18A10@1502、尺寸:除端柱bc 、hc,扶壁柱,非边缘暗柱外,同平法构造相同时,设计不注①约束边缘柱:hc 按7度设防计算0.2或0.15hw后再与1.5bw、450比较例:墙肢长3米:0.2hw =600 0.15hw=450 YDZ尺寸300②构造边缘柱:暗柱:400 翼墙柱、转角柱:3003、钢筋:①纵向钢筋连接(03G101-1图集第50页图中连接构造部分)约束边缘与构造边缘柱相同②箍筋:抗震设计纵筋搭接范围内箍筋按≤5d(d为纵筋较小直径)≤100间距加密,非抗震设计是否加密由设计注明。
