平法施工图教学-ppt讲课讲稿
当梁下部纵筋不全伸入支座时，将梁支座下部纵筋减少的数量写 在括号内。
例 6 Φ 25 2（－２）/4表示上排纵筋2 Φ 25，不伸入支座，下排 纵筋4 Φ 25，全部伸入支座。
3、附加箍筋或吊筋
直接画在平面图中的主梁上，用线引注总配筋值。附加箍筋的肢 数注在括号内。
当多数附加箍筋或吊筋相同时，可在图中统一说明，少数与统一 说明不一致者，再原位引注，见图7.2.4~7.2.5。
2、梁截面尺寸。等截面梁用b×h表示；加腋梁用b×h、yc1×yc2 表示（其中c1为长，c2为高）；悬挑梁当根部和端部不同时，同 b×h1/h2表示（其中h1为根部高，h2为端部高）。
3、梁箍筋。包括钢筋级别、直径、加密区与非加密区间距及肢数。 箍筋加密区与非加密区的不同间距及肢数需用斜线“/”分隔，箍筋肢 数写在括号内。箍筋加密区长度按相应抗震等级的标准构造详图采 用。
2.1.1集中标注
集中标注可从梁的任意一跨引出。集中标注的内容，包括五项必 注值和一项选注值。 五项必注值包括：梁编号、梁截面尺寸、梁箍筋、梁上部通长筋或 架立筋配置、梁侧面纵向构造钢筋或受扭钢筋配置；一项选注值 为梁顶面标高高差。
1、梁编号 梁编号由梁类型、代号、序号、跨数及有无悬挑几项组成。注： （ ××A）为一端悬挑，（××B）为两端悬挑，悬挑不计入跨数。 例KL2（2A）表示第2号框架梁，2跨，一端悬挑； L9（7B）表示第9号非框架梁，7跨，两端有悬挑。
2.2 截面注写方式
系在梁平面布置图上，分别在不同编号的梁中各选择一根梁，用剖 面号引出配筋图，并在其上注写梁的截面尺寸和配筋具体数值。 将图7.2.1框架梁KL2用截面注写方式表示，见图7.2.6。
加腋梁截面尺寸注写示意 悬挑梁不等高截面尺寸注写示意
例 6 Φ 25 2（－２）/4表示上排纵筋2 Φ 25，不伸入支座，下排 纵筋4 Φ 25，全部伸入支座。
3、附加箍筋或吊筋
直接画在平面图中的主梁上，用线引注总配筋值。附加箍筋的肢 数注在括号内。
当多数附加箍筋或吊筋相同时，可在图中统一说明，少数与统一 说明不一致者，再原位引注，见图7.2.4~7.2.5。
2、梁截面尺寸。等截面梁用b×h表示；加腋梁用b×h、yc1×yc2 表示（其中c1为长，c2为高）；悬挑梁当根部和端部不同时，同 b×h1/h2表示（其中h1为根部高，h2为端部高）。
3、梁箍筋。包括钢筋级别、直径、加密区与非加密区间距及肢数。 箍筋加密区与非加密区的不同间距及肢数需用斜线“/”分隔，箍筋肢 数写在括号内。箍筋加密区长度按相应抗震等级的标准构造详图采 用。
2.1.1集中标注
集中标注可从梁的任意一跨引出。集中标注的内容，包括五项必 注值和一项选注值。 五项必注值包括：梁编号、梁截面尺寸、梁箍筋、梁上部通长筋或 架立筋配置、梁侧面纵向构造钢筋或受扭钢筋配置；一项选注值 为梁顶面标高高差。
1、梁编号 梁编号由梁类型、代号、序号、跨数及有无悬挑几项组成。注： （ ××A）为一端悬挑，（××B）为两端悬挑，悬挑不计入跨数。 例KL2（2A）表示第2号框架梁，2跨，一端悬挑； L9（7B）表示第9号非框架梁，7跨，两端有悬挑。
2.2 截面注写方式
系在梁平面布置图上，分别在不同编号的梁中各选择一根梁，用剖 面号引出配筋图，并在其上注写梁的截面尺寸和配筋具体数值。 将图7.2.1框架梁KL2用截面注写方式表示，见图7.2.6。
加腋梁截面尺寸注写示意 悬挑梁不等高截面尺寸注写示意
平法标注解释优秀课件
外）
分三项注写：
角部纵筋
标 b边中部钢筋
注 h边中部钢筋
柱一次性纵筋总和公式：
假设：柱每个边都有n根纵筋， 则柱子中一共有纵筋：4×（n-1）
柱号 b×h（尺寸） 全部纵筋
KZ1
750×700 650×600 550×500
24ф25 — —
角筋
— 4ф22 4ф22
b边一侧 h边一侧
中部钢筋 中部钢筋
XZ
梁上柱
LZ
剪力墙上柱 QZ
梁上柱（LZ）
楼 板
框 支 梁
框支柱（KZZ）
剪力墙上柱（QZ）
剪 力 墙
设置芯柱的目的是要保证构件的延性 芯柱（XZ）
柱标高的注写
以截面尺寸改变位置或钢筋尺寸改变 位置为分界
柱号
KZ1
标高（m） b×h（尺寸） -0.030～19.470 750×700 19.470～37.470 650×600 37.470～59.070 550×500Βιβλιοθήκη 梁通长钢筋和架立钢筋的注写
通长钢筋：沿着梁的一端通到另 一端，不能截断，抗震设计时梁 的顶面和底面必须要有通长钢筋
墙
柱
通长钢筋
梁的架立钢筋：当梁的箍筋转角处无纵 向受力钢筋时，就要设置架立钢筋
架立钢筋
当同排纵筋中，既有通长钢筋又有架 立钢筋时，标注应为：
通长钢 架筋 立钢
222 412
两根直径为22的 四根直径为12的
—
—
5ф22 4ф20
5ф22 4ф20
柱 子
肢数：和h边平行的肢数×和b边
平行的肢数
箍 10@10/020
筋
的 HP3B0直 0 径 10为 mm
分三项注写：
角部纵筋
标 b边中部钢筋
注 h边中部钢筋
柱一次性纵筋总和公式：
假设：柱每个边都有n根纵筋， 则柱子中一共有纵筋：4×（n-1）
柱号 b×h（尺寸） 全部纵筋
KZ1
750×700 650×600 550×500
24ф25 — —
角筋
— 4ф22 4ф22
b边一侧 h边一侧
中部钢筋 中部钢筋
XZ
梁上柱
LZ
剪力墙上柱 QZ
梁上柱（LZ）
楼 板
框 支 梁
框支柱（KZZ）
剪力墙上柱（QZ）
剪 力 墙
设置芯柱的目的是要保证构件的延性 芯柱（XZ）
柱标高的注写
以截面尺寸改变位置或钢筋尺寸改变 位置为分界
柱号
KZ1
标高（m） b×h（尺寸） -0.030～19.470 750×700 19.470～37.470 650×600 37.470～59.070 550×500Βιβλιοθήκη 梁通长钢筋和架立钢筋的注写
通长钢筋：沿着梁的一端通到另 一端，不能截断，抗震设计时梁 的顶面和底面必须要有通长钢筋
墙
柱
通长钢筋
梁的架立钢筋：当梁的箍筋转角处无纵 向受力钢筋时，就要设置架立钢筋
架立钢筋
当同排纵筋中，既有通长钢筋又有架 立钢筋时，标注应为：
通长钢 架筋 立钢
222 412
两根直径为22的 四根直径为12的
—
—
5ф22 4ф20
5ф22 4ф20
柱 子
肢数：和h边平行的肢数×和b边
平行的肢数
箍 10@10/020
筋
的 HP3B0直 0 径 10为 mm
混凝土结构施工图平面整体表示方法平法施工图PPT课件
• 对于矩形柱，注写柱截 面尺寸bxh及与轴线关系的 几何参数代号b1、b2 和h1 、 h2的具体数值，须对应于 各段柱分别注写。
第26页/共32页
平法施工图 柱表
柱平法施工图— 列表注写方式
•注写柱纵筋。当柱纵筋直径相同，各边根数也相 同时，将纵筋注写在“全部纵筋”一栏中；除此 之外，柱纵筋分角筋、截面b边中部筋和h边中部 筋三项分别注写。 •注写箍筋类型号及箍筋肢数。 •注写柱箍筋，包括钢筋级别、直径与间距。 柱表
第2页/共32页
平法施工图概述
在平面图上表示各构件尺寸和配筋的方式有三 种：
平面注写方式 ………………. 标注梁 列表注写方式 ………………. 标注柱和剪力墙 截面注写方式 ………………. 标注柱和梁
第3页/共32页
平法施工图概述
• 按平法设计绘制结构施工图时，应将所有柱、 墙、梁构件进行编号，编号中含有类型代号 和序号等。
第27页/共32页
柱第平28页法/共施32页工图——列表注写方式
柱平第2法9页施/共3工2页图——列表注写方式
柱平法施工图— 截面注写方式
截面注写方式——在分 标准层绘制的柱平面 布置图的柱截面上， 分别在同一编号的柱 中选择一个截面，以 直接注写截面尺寸和 配筋具体数值的方式 来表达柱平法施工图。 （如图所示）
第30页/共32页 柱平法施工图
第31页/共32页
感谢您的观看。
第32页/共32页
•梁支座上部纵筋
•梁下部纵筋
第11页/共32页
平面注写方式练习：
根据平法施工图绘制 1-1、2-2 、3-3、 4-4 截面图
第12页/共32页
第13页/共32页
第14页/共32页
用传统表达方式画出的一根两跨钢筋混凝土连续梁的配筋图
第26页/共32页
平法施工图 柱表
柱平法施工图— 列表注写方式
•注写柱纵筋。当柱纵筋直径相同，各边根数也相 同时，将纵筋注写在“全部纵筋”一栏中；除此 之外，柱纵筋分角筋、截面b边中部筋和h边中部 筋三项分别注写。 •注写箍筋类型号及箍筋肢数。 •注写柱箍筋，包括钢筋级别、直径与间距。 柱表
第2页/共32页
平法施工图概述
在平面图上表示各构件尺寸和配筋的方式有三 种：
平面注写方式 ………………. 标注梁 列表注写方式 ………………. 标注柱和剪力墙 截面注写方式 ………………. 标注柱和梁
第3页/共32页
平法施工图概述
• 按平法设计绘制结构施工图时，应将所有柱、 墙、梁构件进行编号，编号中含有类型代号 和序号等。
第27页/共32页
柱第平28页法/共施32页工图——列表注写方式
柱平第2法9页施/共3工2页图——列表注写方式
柱平法施工图— 截面注写方式
截面注写方式——在分 标准层绘制的柱平面 布置图的柱截面上， 分别在同一编号的柱 中选择一个截面，以 直接注写截面尺寸和 配筋具体数值的方式 来表达柱平法施工图。 （如图所示）
第30页/共32页 柱平法施工图
第31页/共32页
感谢您的观看。
第32页/共32页
•梁支座上部纵筋
•梁下部纵筋
第11页/共32页
平面注写方式练习：
根据平法施工图绘制 1-1、2-2 、3-3、 4-4 截面图
第12页/共32页
第13页/共32页
第14页/共32页
用传统表达方式画出的一根两跨钢筋混凝土连续梁的配筋图
结构施工图(平法)课件
2）柱的平法施工图列表注写内容及规定 ➢ 柱的编号 柱编号由类型代号和序号组成. ➢ 注写各柱段的起止标高。 ➢ 注写柱的几何尺寸。 ➢ 注写柱纵筋 当柱纵筋直径相同，各边根数也相同时， 将纵筋统一注写在“全部纵筋”栏中。 ➢ 注写箍筋类型 在柱表中只注写箍筋类型号及肢数。 ➢ 注写箍筋配置 。 结构施工图(平法)

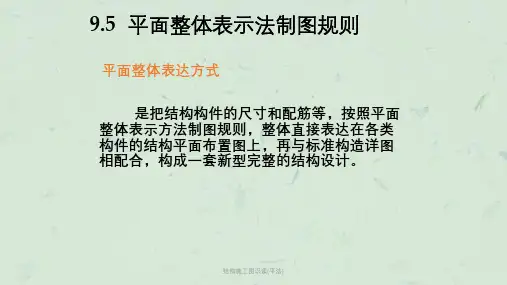

5.5 混凝土结构施工图平面整体表示方法
5.5.1 混凝土结构平面整体表示方法
1）平面整体表示法 把混凝土结构构件的尺寸和配筋等整体直接表达在结构
平面布置图上的制图方法，叫混凝土结构施工图平面整体表 示方法，简称平法。用平法绘制的结构施工图省略了部分结 构构造内容，因此，平法绘制的结构施工图必须和标准构造 详图相配合才构成完整的结构施工图。
φ
φφ
➢ 梁下部纵向钢筋的标注
φ φ
φ
φ φ
φφ
➢ 梁上附加箍筋和吊筋的标注
结构施工图(平法)
3）梁的平面注写施工图实例
活动建议： 请教师带领学生识读
右图。
梁平面注写施工图结构实施工例图(平法)
阅读下图，弄清图中梁KL1（4）的配筋情况，疑难 问题共同探讨。
结构施工图(平法)
4）现浇混凝土楼面板平面注写施工图
（5）梁侧面纵向钢筋 梁侧面的纵向构造钢筋或抗 扭钢筋分别用大写字母G或N表示。
（6）梁的标高 当梁的顶面高于所在楼面结构标高 时，其标高高差为正值，反之为负值。有高差时，将 其写入括号内，无高差时不注。
结构施工图(平法)
2） 梁的原位标注
梁的原位标注包括： ➢ 梁的支座上部纵向钢筋的标注
φ
φ
φ φ
结构施工图(平法)
柱平法施工图截面注写方式示例
结构施工图(平法)
5.5 混凝土结构施工图平面整体表示方法
5.5.1 混凝土结构平面整体表示方法
1）平面整体表示法 把混凝土结构构件的尺寸和配筋等整体直接表达在结构
平面布置图上的制图方法，叫混凝土结构施工图平面整体表 示方法，简称平法。用平法绘制的结构施工图省略了部分结 构构造内容，因此，平法绘制的结构施工图必须和标准构造 详图相配合才构成完整的结构施工图。
φ
φφ
➢ 梁下部纵向钢筋的标注
φ φ
φ
φ φ
φφ
➢ 梁上附加箍筋和吊筋的标注
结构施工图(平法)
3）梁的平面注写施工图实例
活动建议： 请教师带领学生识读
右图。
梁平面注写施工图结构实施工例图(平法)
阅读下图，弄清图中梁KL1（4）的配筋情况，疑难 问题共同探讨。
结构施工图(平法)
4）现浇混凝土楼面板平面注写施工图
（5）梁侧面纵向钢筋 梁侧面的纵向构造钢筋或抗 扭钢筋分别用大写字母G或N表示。
（6）梁的标高 当梁的顶面高于所在楼面结构标高 时，其标高高差为正值，反之为负值。有高差时，将 其写入括号内，无高差时不注。
结构施工图(平法)
2） 梁的原位标注
梁的原位标注包括： ➢ 梁的支座上部纵向钢筋的标注
φ
φ
φ φ
结构施工图(平法)
柱平法施工图截面注写方式示例
结构施工图(平法)
建筑制图课件钢筋混凝土结构施工图平面整体表示法
1、识读构件布置及尺寸正确 2、识读构件内受力筋正确 3、识读构件内构造筋正确
得2分 得4分 得2分
对照达标分项 得6分为达标 对照达标分项 得7分为良好 对照达标分项 得8分为优秀
在学习小组中，互相评价 取他人之长，避免他人之短。 更直观的感受（达标与良好、优秀的区别） 以便再接再厉。
备注
根据职业岗位所需，技 能需求，学生可以 补充完善达标分项
杨志刚
9.7 钢筋混凝土结构施工图平面整体表示法
学习目标 1、知识目标：了解平面整体表示法与传统表示法的区别；
掌握结构平面梁和柱的配筋画法。 2、能力目标：能够正确识读平面梁配筋图和柱平面配筋图。 3、情感目标：注重在读图过程培养不断创新思维能力、
团结互助的能力、解决实际工程问题的能力。
学习任务
四、柱平面配筋画法
如图9-34所示，用双比例法画柱平面配筋图，各柱 断面在柱所在平面位置经放大后，在两个方向上注明轴 线的关系，将柱配筋值、配筋随高度变化值及断面尺寸、 尺寸随高度变化值与相应的柱高范围成组对应在图上列 表注明（见图9-34中表）。柱箍筋加 密区间距值用“/” 线分开。
图 9-34 柱平面配筋图（局部）
学习任务交底
传统的结构表示方法是将构件从结构平面布置图中索引出来，再逐个绘制配筋详图。这种 方法表示繁琐，各地区不尽相同。为了保证结构施工图的绘制实现全国统一，确保设计、施工质 量，我国推出了国家标准图集16G101《混凝土结构施工图平面整体表示方法制图规则和构造详 图》简称“平面表示法”。
建筑结构施工图平面表示法的表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照 施工顺序和平面整体表示法制图规则，整体的直接表达在各类构件的结构平面布置图上，再与标 准构造详图相配合，即构成一套新型完整的结构施工图。从而使结构设计方便、表达全面、准确、 易随机修正，大大简化了绘图过程。“平面表示法”改革了传统表示法的逐个构件表达方式，是 对我国目前混凝土结构施工图设计方法的重大改革。
钢筋混凝土结构施工图平面整体表示方法制图规则和构造详图(11G101-1、2、3)解读
• 《建筑抗震设计规范》 GB50011-2001
• 《建筑地基基础设计规范》 GB50007——2002
• 《高层建筑混凝土结构技术 规程》JGJ3-2002 J186-2002
• 《建筑结构制图标准》 GB/T50105-2001
“平法”发展历程
11G101系列01G101平法2011年9月1日正式实施：
• 8、12G901-2《混凝土结构施工钢筋排布规则与构造详图（现浇混凝 土板式楼梯）》
• 9、12G901-3《混凝土结构施工钢筋排布规则与构造详图（独立基础、 条形基础、筏形基础、桩基承台）》
• 10、11G329-1《建筑物抗震构造详图（多层和高层钢筋混凝土房屋）》 • 11、11G329-2《建筑物抗震构造详图（多层砌体房屋和底部框架砌体
1、平法图集介绍
7/20/2020
1、平法图集介绍
钢筋混凝土结构施工有关图集
1、11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝 土框架、剪力墙、梁、板）》 2、11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝 土板式楼梯）》 3、11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、 条形基础、筏形基础及桩基承台）》 4、12G101-4《混凝土结构施工图平面整体表示方法制图规则和构造详图（剪力墙边 缘构件）》
钢筋混凝土结构施工图平面整体 表示方法制图规则和构造详图 （11G101-1、2、3）解读
7/2ห้องสมุดไป่ตู้/2020
目录
1
平法图集介绍
2 11G101与03G101的不同 3 11G101与04\06\08G101的不同
4
• 《建筑地基基础设计规范》 GB50007——2002
• 《高层建筑混凝土结构技术 规程》JGJ3-2002 J186-2002
• 《建筑结构制图标准》 GB/T50105-2001
“平法”发展历程
11G101系列01G101平法2011年9月1日正式实施：
• 8、12G901-2《混凝土结构施工钢筋排布规则与构造详图（现浇混凝 土板式楼梯）》
• 9、12G901-3《混凝土结构施工钢筋排布规则与构造详图（独立基础、 条形基础、筏形基础、桩基承台）》
• 10、11G329-1《建筑物抗震构造详图（多层和高层钢筋混凝土房屋）》 • 11、11G329-2《建筑物抗震构造详图（多层砌体房屋和底部框架砌体
1、平法图集介绍
7/20/2020
1、平法图集介绍
钢筋混凝土结构施工有关图集
1、11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝 土框架、剪力墙、梁、板）》 2、11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝 土板式楼梯）》 3、11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、 条形基础、筏形基础及桩基承台）》 4、12G101-4《混凝土结构施工图平面整体表示方法制图规则和构造详图（剪力墙边 缘构件）》
钢筋混凝土结构施工图平面整体 表示方法制图规则和构造详图 （11G101-1、2、3）解读
7/2ห้องสมุดไป่ตู้/2020
目录
1
平法图集介绍
2 11G101与03G101的不同 3 11G101与04\06\08G101的不同
4
结构施工图识读(平法)课件
（梁净长）1/3
(梁净长)1/4
（梁净长）1/3 (梁净长)1/4
2400
6900
1800
6900
150 6 22 4/2
250 6 22 4/2
250 6 22 4/2
150 150 6 22 4/2
250 6 22 4/2
2 16 10-200(2)
A
6 22 2/4
KL4(3A)
2 20
B
C
7 20 3/4
第一项 ：梁编号 由梁类型代号、序号、跨数及有无悬 挑代号几项组成
梁类型 楼层框架梁 屋面框架梁
框支架 非框架梁
悬挑梁 井字梁
代号 KL WKL KZL L XL JZL
序号 XX XX XX XX XX XX
跨数及是否带有悬挑 (X X)、 (X X A)或(X X B) (X X)、 (X X A)或(X X B) (X X)、 (X X A)或(X X B) (X X)、 (X X A)或(X X B)
结构施工图识读(平法)
梁构件钢筋计算实例
结构施工图识读(平法)
结构施工图识读(平法)
结构施工图识读(平法)
结构施工图识读(平法)
结构施工图识读(平法)
结构施工图识读(平法)
结构施工图识读(平法)
4ф 25
KL1(3)200 500 ф 8@100/200(2) 2ф 25;2ф 20
04G101-4P25
板受力筋计算
➢板底钢筋的长度计算
板
✓ 长度=净跨+伸进长度*2+弯勾6.25d *2
结构施工图识读(平法)
板受力筋计算
➢板底钢筋的支座－伸进长度
建筑结构平法施工图的平面整体表示方法
建筑结构平法施工图的平面整体表示方法上海济光职业技术学院毕业实践报告（论文）建筑结构平法施工图的平面整体表示方法姓名：方利祥建筑结构平法施工图的平面整体表示方法、、-刖言图纸则是其重要的表达方式。
设计图纸的水平与质量的然而，设计只是纸面上的想象与构思，必须经过施工阶因此，要使建筑工程达到高水平，设计方与施工方互相协调、密切配合是关键。
要达到建筑工程的高水平，即建筑施工高速度、高质量、高效益和低消耗的要求，优秀、科学的设计施工图将会起到决定性的作用。
平法施工图是一种符合中国国情、技术先进、与国际接轨的优秀、科学的施工图。
采用平法施工图，可以实现设计方与施工方的识图同步，减少施工单位与设计单位在识图问题上的沟通，既节省时间提高效率, 又减少失误增加安全系数，施工企业可全面提高施工水平，取得可观的经济效益和社会效益。
本人在实习过程中多次进行梁、板、柱的配筋的核对工作，因此接触到大量的平法施工图，对梁、板、柱平法施工图的中各信息的表示有一定的认知；且后期进行梁、板、柱平法施工图的绘制，既在平法施工图上注写梁、板、柱的编号、尺寸、配筋等信息，对平法施工图中各种信息标注以及绘制规范有所领悟。
固查阅资料写下此篇报告，以总结本人在实习过程中对平法施工图中各信息的表示方法的学习成果。
设计是工程建设的核心与灵魂, 高低，直接关系到工程项目的优劣。
段才能真正地形成实际上的建筑物。
建筑结构平法施工图的平面整体表示方法目录前言一、平法施工图概述1.1 平法施工图表示方法的概念和产生1.2 平法施工图表示方法与传统表示方法的区别和发展历程1.3 平法施工图基本内容二、平法施工图中梁的平面表示法2.1 平面注写方式2.2 截面注写方式三、平法施工图中板的平面表示法3.1 有梁楼盖板的平面表示法3.2 无梁楼盖板的平面表示法四、平法施工图中柱的平面表示法4.1 列表注写方式4.2 截面注写方式五、心得体会谢词参考文献、平法施工图概述1.1平法施工图表示方法的概念和产生平法就是用平面来表达结构尺寸、标高、配筋、构造等的绘图方法，是用在建筑里面的结构施工图。
平法表示法专题讲座
注: 1 跨数按柱网轴线计算。 2 (xxA)为一端有悬挑,(xxB)为两端 有悬挑,悬挑不计入跨数。
b 箍筋。将柱上板带设计为暗梁时才注此项，当 采用两种箍筋间距时，先注写板带近端旳第一 种箍筋，并在前面加注箍筋道数，再注写板带 跨中旳第二种箍筋（不需加注箍筋道数），用 斜线“/” 分隔。
c 贯穿纵筋。其体现与有梁楼盖要求相同。
次梁
2φ18
主梁(框架梁)
次梁
8φ8(2)
（2）截面注写方式 在分原则层绘制旳梁平面布置图上，分别在不同
编号旳梁中各选择一根梁用剖面号引出配筋图，并 在截面配筋详图上注写截面尺寸和配筋情况，其体 现形式与平面注写方式相同。
3）板平法施工图旳表达措施
板分为有梁楼盖板和无梁楼盖板。 （1）有梁楼盖板平法施工图旳体现方式。
下面为柱、梁、板旳平面整体表达措施(简介)。
1）柱平法施工图旳表达措施
柱平法施工图系在柱平面布置图上采用 “列表注写方式”或“截面注写方式”体现。 （1） 列表注写方式
在柱平面布置图上，分别在同一编号旳柱 中选择一种（有时需要选择几种）截面标注几 何参数代号，并配以多种柱截面形状及其箍筋 类型图旳方式来体现柱平法施工图。 柱编号及钢筋配置标注要求如下：
d 板面标高高差。指相对于构造层楼面 标高旳高差，写在括号内。
例1 LB5 h=110 B：Xφ12＠120；Yφ10 ＠110 表达5号楼面板，板厚110mm， 板下部配置旳贯穿纵筋X向为φ12＠ 120，Y向为φ10＠110，板上部未配置 贯穿纵筋。
例2 YXB2 h=150/100， B：XC＆ YCφ8@200 表达2号延伸悬挑板，板根 部厚150mm，端部厚100mm，板下部 配置构造钢筋，双向均为φ8@200。
b 箍筋。将柱上板带设计为暗梁时才注此项，当 采用两种箍筋间距时，先注写板带近端旳第一 种箍筋，并在前面加注箍筋道数，再注写板带 跨中旳第二种箍筋（不需加注箍筋道数），用 斜线“/” 分隔。
c 贯穿纵筋。其体现与有梁楼盖要求相同。
次梁
2φ18
主梁(框架梁)
次梁
8φ8(2)
（2）截面注写方式 在分原则层绘制旳梁平面布置图上，分别在不同
编号旳梁中各选择一根梁用剖面号引出配筋图，并 在截面配筋详图上注写截面尺寸和配筋情况，其体 现形式与平面注写方式相同。
3）板平法施工图旳表达措施
板分为有梁楼盖板和无梁楼盖板。 （1）有梁楼盖板平法施工图旳体现方式。
下面为柱、梁、板旳平面整体表达措施(简介)。
1）柱平法施工图旳表达措施
柱平法施工图系在柱平面布置图上采用 “列表注写方式”或“截面注写方式”体现。 （1） 列表注写方式
在柱平面布置图上，分别在同一编号旳柱 中选择一种（有时需要选择几种）截面标注几 何参数代号，并配以多种柱截面形状及其箍筋 类型图旳方式来体现柱平法施工图。 柱编号及钢筋配置标注要求如下：
d 板面标高高差。指相对于构造层楼面 标高旳高差，写在括号内。
例1 LB5 h=110 B：Xφ12＠120；Yφ10 ＠110 表达5号楼面板，板厚110mm， 板下部配置旳贯穿纵筋X向为φ12＠ 120，Y向为φ10＠110，板上部未配置 贯穿纵筋。
例2 YXB2 h=150/100， B：XC＆ YCφ8@200 表达2号延伸悬挑板，板根 部厚150mm，端部厚100mm，板下部 配置构造钢筋，双向均为φ8@200。
第二章 平法基本知识
平法通过十几年的发展现已成为我国结构设计、 施工领域普遍应和发展
1、平法的创始人
山东大学教授陈青来先生。
2、平法的正式诞生
1995年8月8日，一篇题为《结构设计的一次 飞跃》的文章刊登在《中国建设报》头版显著 位置，它标志着我国平法的正式诞生，此前它 已经正式通过了中华人民共和国建设部的科技 成果鉴定。
为了解决施工中的钢筋翻样计算和现场安装 绑扎，从而实现设计构造与施工建造的有机 结合，还出版了与现有G101配套使用的 G901系列国家建筑标准设计图集5册 （06G901-1、09G901-2、09G9013、09G901-4、09G901-5）。
整理版
10
1.4 平法的科学性
1、够简单
（1）表达数字化、符号化； （2）单张图纸的信息量大且集中； （3）构件分类明确，层次清晰，表达准确，设计
效率成倍提高； （4）平法使设计者易掌握全局，易调整，易修
改，易校审，易控制设计质量。
2、易操作
（1）平法采用标准化的构造详图，形象、直观， 施工易懂、易操作；
（2）标准构造详图分类归纳后编制成国家建筑标 准设计图集供设计选用，可避免构造做法反 复抄袭及伴生的设计失误，保证节点构造在 设计与施工两个方面均达到高质量。
3、低能耗
（1）平法大幅度降低设计成本，降低设计消耗， 节约自然资源。
（2）平法施工图是有序化、定量化的设计图纸， 与其配套使用的标准设计图集可以重复使 用，与传统方法相比图纸量减少70％左右， 在节约人力资源的同时还节约了自然资源。
4、高效率
平法大幅度提高设计效率，解放结构设计人员 生产力。它的进一步推广和普及，已经使设计 院的建筑设计与结构设计人员的比例已明显改 变，后者在数量上，在有些设计院仅为前者的 二分之一至四分之一，同时结构设计周期明显 缩短，设计强度显著降低。
1、平法的创始人
山东大学教授陈青来先生。
2、平法的正式诞生
1995年8月8日，一篇题为《结构设计的一次 飞跃》的文章刊登在《中国建设报》头版显著 位置，它标志着我国平法的正式诞生，此前它 已经正式通过了中华人民共和国建设部的科技 成果鉴定。
为了解决施工中的钢筋翻样计算和现场安装 绑扎，从而实现设计构造与施工建造的有机 结合，还出版了与现有G101配套使用的 G901系列国家建筑标准设计图集5册 （06G901-1、09G901-2、09G9013、09G901-4、09G901-5）。
整理版
10
1.4 平法的科学性
1、够简单
（1）表达数字化、符号化； （2）单张图纸的信息量大且集中； （3）构件分类明确，层次清晰，表达准确，设计
效率成倍提高； （4）平法使设计者易掌握全局，易调整，易修
改，易校审，易控制设计质量。
2、易操作
（1）平法采用标准化的构造详图，形象、直观， 施工易懂、易操作；
（2）标准构造详图分类归纳后编制成国家建筑标 准设计图集供设计选用，可避免构造做法反 复抄袭及伴生的设计失误，保证节点构造在 设计与施工两个方面均达到高质量。
3、低能耗
（1）平法大幅度降低设计成本，降低设计消耗， 节约自然资源。
（2）平法施工图是有序化、定量化的设计图纸， 与其配套使用的标准设计图集可以重复使 用，与传统方法相比图纸量减少70％左右， 在节约人力资源的同时还节约了自然资源。
4、高效率
平法大幅度提高设计效率，解放结构设计人员 生产力。它的进一步推广和普及，已经使设计 院的建筑设计与结构设计人员的比例已明显改 变，后者在数量上，在有些设计院仅为前者的 二分之一至四分之一，同时结构设计周期明显 缩短，设计强度显著降低。
平法识图(与钢筋计算)1~2
10
平法图所含的内容
我们以往使用的一般标准图集，都是“构件类”标准图集，例如 预制混凝土板图集、预制混凝土拱形屋架图集等，该类图集对 每一个具体的构件，除标明了其工程的做法外，还给出了明确 的工程量，如混凝土体积、各种钢筋的用量及预埋铁件的用量 等。
注意“分层”时如何认识“层号”的概念 ——在建筑图和结构图中，对“层号”是认识刚好差一层。 在建筑施工中，如果我们正在“抹三层的地面”，那就是 在抹结我们脚下的那个地面；如果我们正在进行’“三层主 体结构的施工”那就是对“面前的柱、墙以及头顶的梁、 板”的施工。“三层”头顶上的楼板，正好是“四层”脚
（2）“顶层”不能与普通楼层划为同一标准层
（3）根据框架柱变截面情况决定“标准层”的划分 （4）注意框架柱变截面的“关节”楼层不能列入标准层 （5）根据剪力墙变截面的情况修正划分“标准层” （6）剪力墙变截面的“关节”楼层不能列入“标准层”
（7）注意剪力墙中的墙身与暗柱的问题
※实际工程中，经常出现能够划入标准层的楼层寥寥无几的 情况，这是一个很正常的现象！
14
平法图集介绍——最新图集
11G101系列图集是指《混凝土结构施工图 平面整体表示方法制图规则和构造详图》 包括：
11G101-1 现浇混凝土框架、剪力墙、梁、 板 （替代03G101-1、04G101-4 ） 11G101-2 现浇混凝土板式楼梯
11G101-3独立基础、条形基础、筏形基础 及桩承台（补充了新的基础形式） 12G101-4剪力墙边缘构件（单起一章）
27
返回
梁钢筋的标注方法
● 梁的平面注写包括集中标注与原位标注 集中标注表达梁的通用数值。 原位标注表达梁的特殊数值。（见下图） 当集中标注中的某项数值不适用于梁的某部位时， 则将该项数值原位标注，施工中，原位标注优先 于集中标注。
平法图所含的内容
我们以往使用的一般标准图集，都是“构件类”标准图集，例如 预制混凝土板图集、预制混凝土拱形屋架图集等，该类图集对 每一个具体的构件，除标明了其工程的做法外，还给出了明确 的工程量，如混凝土体积、各种钢筋的用量及预埋铁件的用量 等。
注意“分层”时如何认识“层号”的概念 ——在建筑图和结构图中，对“层号”是认识刚好差一层。 在建筑施工中，如果我们正在“抹三层的地面”，那就是 在抹结我们脚下的那个地面；如果我们正在进行’“三层主 体结构的施工”那就是对“面前的柱、墙以及头顶的梁、 板”的施工。“三层”头顶上的楼板，正好是“四层”脚
（2）“顶层”不能与普通楼层划为同一标准层
（3）根据框架柱变截面情况决定“标准层”的划分 （4）注意框架柱变截面的“关节”楼层不能列入标准层 （5）根据剪力墙变截面的情况修正划分“标准层” （6）剪力墙变截面的“关节”楼层不能列入“标准层”
（7）注意剪力墙中的墙身与暗柱的问题
※实际工程中，经常出现能够划入标准层的楼层寥寥无几的 情况，这是一个很正常的现象！
14
平法图集介绍——最新图集
11G101系列图集是指《混凝土结构施工图 平面整体表示方法制图规则和构造详图》 包括：
11G101-1 现浇混凝土框架、剪力墙、梁、 板 （替代03G101-1、04G101-4 ） 11G101-2 现浇混凝土板式楼梯
11G101-3独立基础、条形基础、筏形基础 及桩承台（补充了新的基础形式） 12G101-4剪力墙边缘构件（单起一章）
27
返回
梁钢筋的标注方法
● 梁的平面注写包括集中标注与原位标注 集中标注表达梁的通用数值。 原位标注表达梁的特殊数值。（见下图） 当集中标注中的某项数值不适用于梁的某部位时， 则将该项数值原位标注，施工中，原位标注优先 于集中标注。
建筑结构施工图平法识读项目3 板施工图平法识读
任务2 板构件标准构造详图
任务2 板构件标准构造详图
任务2 板构件标准构造详图
任务2 板构件标准构造详图
任务2 板构件标准构造详图
任务2 板构件标准构造详图
任务2 板构件标准构造详图
任务2 板构件标准构造详图
任务2 板构件标准构造详图
任务2 板构件标准构造详图
任务2 板构件标准构造详图
任务1 板施工图的表示方法
一、 楼板的分类
楼板根据板周边的支承情况及板的长度方向与宽度方向的比值分为双向板和单向 板, 具 体界定如下:
(1) 两对边支承的板为单向板。 (2) 四边支承的板, 当长边与短边的比值不大于 2 时, 为双向板。 (3) 四边支承的板, 当长边与短边的比值大于 2 且小于 3 时, 也宜按双向板的要求配
任务1 板施工图的表示方法
任务1 板施工图的表示方法ຫໍສະໝຸດ 任务1 板施工图的表示方法
任务1 板施工图的表示方法
任务1 板施工图的表示方法
任务1 板施工图的表示方法
任务1 板施工图的表示方法
任务1 板施工图的表示方法
任务1 板施工图的表示方法
任务2 板构件标准构造详图
任务2 板构件标准构造详图
任务2 板构件标准构造详图
谢谢
任务1 板施工图的表示方法
有梁楼盖是指 以梁 (墙) 为支座的楼面与屋面板。 板平面注写主要包括板块集中标 注和板支座原位标注。
1. 板块集中标注 板块集中标注内容为: 板块编号、 板厚、 上部贯通纵筋、 下部纵筋、 板面标高不 同时的 标高高差。 对于普通楼面, 两向以一跨为一板块; 对于密肋楼盖, 两向主梁 ( 框架梁) 以一跨为 一 板块 (非主梁密肋不计) , 所有板块应逐一编号, 相同编号的板块择其一做集中标注, 其 他 仅注写板块编号以及当板面标高不同时的标高高差。 (1) 板块编号 (2) 板厚注写为 h = 120 (为垂直于板面的厚度) , 表示板厚为 120mm; 当悬挑板的端部 改变截面厚 度 时, 用 斜 线 分 隔 根 部 与 端 部 的 高 度 值, 例 如 h = 100 / 80, 表 示 根 部 厚 度 为 100mm, 端部厚度为 80mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精品
建筑结构施工图平 法表示1
混凝土结构施工图平面整体表示方法简介
• 为提高设计效率、简化绘图、改革传统的逐个 构件表达的繁琐设计方法，我国推出了国家标 准图集《混凝土结构施工图平面整体设计方法 制图规则和构造详图》。
• 建筑结构施工图平面整体设计法(简称平法)的 表达方式是把结构构件的尺寸和配筋等，按照 平面整体表示方法制图规则，整体直接表达在 各类构件的结构平面布置图上，并与标准构造 详图相配合，即构成一套完整的结构设计。
一、柱的平法施工图表示方法
• 例：∮l0@100/200，表示箍筋为HPB235级钢 筋，直径∮10，加密区间距为100，非加密区间 距为200；
• ∮8@l00，表示箍筋为HPB235级钢筋，直径∮8， 间距为100，沿柱全高加密；
• L∮8 @ l00/200，表示采用螺旋箍筋，HPB235 级钢筋，直径∮8，加密区间距为100，非加密 区间距为200。
混凝土结构施工图平面整体表示方法简介
• 本图集适用于非抗震和抗震设防烈度为6、7、8、 9度地区,抗震等级为特一级和一、二、三、四 级的现浇混凝土框架、剪力墙、框架-剪力墙和 框支剪力墙主体结构施工图的设计。
• 本图集1包括常用的现浇混凝土柱、墙、梁三种 构件的平法制图规则和标准构造详图两大部分， 其中制图规则是为了规范使用平法，确保设计、 施工质量，实现全国统一；它既是设计者完成 柱、墙、梁平法施工图的依据，也是施工监理 人员准确理解和实施平法施工图的依据。标准 构造详图是施工人员必须与平法施工图配套使 用的正式设计文件。
柱的截面注写方式
二、梁的平法施工图表示方法
• 梁平法施工图是在梁平面布置图上采用平面注 写方式或截面注写方式表达。它在梁平面布置 图上分别按梁的不同结构层绘制，并同时注明 各结构层的顶面标高、相应的结构层号以及与 轴线间的关系。
二、梁的平法施工图表示方法
• (一)平面注写方式
• 梁的平面注写方式是在梁平面布置图上，分别在不 同编号的梁中各选一根梁，在其上注写截面尺寸和 配筋具体数值的方式来表达梁平法施工图。
• 梁的平面注写方式包括集中标注与原位标注。集中 标注表达梁的通用数值，即梁多数跨都相同的数值； 原位标注表达梁的特殊数值，即梁个别截面与其不 同的数值 。当集中标注中的某项数值不适用于梁的 某部位时，则将该项数值原位标注。施工时，原位 标注取值优先。这样，既有效减少了表达上的重复， 又保证了数值的惟一性。
混凝土结构施工图平面整体表示方法简介
柱平法施工图表示 梁平法施工图表示 板平法施工图表示 剪力墙平法施工图表示 楼梯
一、柱的平法施工图表示方法
柱平法施工图是在柱平面图上采用 • 1、列表注写方式或 • 2、截面注写方式表达，并按规定注明各结构
层的楼面标高、结构层高及相应层号。
一、柱的平法施工图表示方法
(一)柱列表注写方式 • 列表注写方式是在柱平面布置图上，分别在同
一编号的柱中选择一个或几个截面标注几何参 数代号，在柱表中注写柱号、柱段起止标高、 几何尺寸及配筋的具体数值，并配以各种柱截 面形状及其箍筋类型图来表达的方式。 • 柱表注写内容包括：
一、柱的平法施工图表示方法
柱表注写内容包括： (1)柱编号。柱编号一般由类型代号和序号组成，
(5)箍筋的类型号及箍筋肢数。对所设计的各种箍 筋类型图及箍筋复合的具体方式，应在图中表 示出来，并标出与表中相对应的b、h和编上 类型号。对有抗震要求的，确定箍筋肢数时要 满足对柱纵筋“隔一拉一”以及箍筋肢距的要 求。
一、柱的平法施工图表示方法
(6)柱箍筋。柱箍筋包括钢筋级别、直径 与间距。 • 当为抗震设计时，用斜线“/”区分箍筋加 密区与非加密区间距； • 当箍筋沿柱全高为一种间距时，不使用 “/”线；当圆柱采用螺旋箍筋时，需在箍 筋前加“L”。
柱编号应符合下表的规定：
表2 柱编号 柱类型 代号 序号 柱类型 代号 序号
框架柱 KZ XX 梁上柱 LZ XX 框支柱 KZZ XX 剪力墙上柱 QZ XX 芯柱 XZ XXBiblioteka 一、柱的平法施工图表示方法
(2)各段柱的起止标高，自基础顶面标高往上 以变截面位置或截面未变但配筋改变处为 界分段注写。
(3)柱截面尺寸及与轴线关系的具体数值，须 对应于各段柱分别注写。对于矩形柱用 b×h及b1、b2和h1、h2表示，其中b =b1+b2，h=h1+h2；对于圆柱用直径d表 示，且d=b1+b2=h1十h2。
一、柱的平法施工图表示方法
柱表注写内容包括：
(4)柱纵筋。柱纵筋分角筋、截面b边中部筋和h边 中部筋三项分别注写(对于对称配筋的矩形截 面柱，可仅注写一侧中部筋，对称边省略不 注)；当柱纵筋直径相同，各边根数也相同时， 将纵筋注写在“全部纵筋”中。
对有抗震 要求的KZ、 QZ、LZ 的箍筋加 密区范围 如图9-1 所示。
柱列表注写示例如图9-2所示
混凝土结构施工图平面整体表示方法简介
• (二) 柱截面注写方式
• 截面注写方式是在分标准层绘制的柱平面布置 图的柱截面上，分别从相同编号的柱中选择一 个截面，按另一种比例原位放大绘制柱截面配 筋图，并在各个配筋图上注写截面尺寸b×h、 角筋或全部纵筋(当纵筋采用一种直径且能够 图示清楚时)、箍筋的具体数值，以及在柱截 面配筋图上标注柱截面与轴线关系b1、b2、 h1、h2的具体数值：当纵筋采用两种直径时， 须再注写截面各边中部筋的具体数值(对于采 用对称配筋的矩形截面柱，可仅在一侧注写中 部筋)。
平法将结构设计分为两部分： 创造性设计内容 如：构件几何尺寸、配筋、材料选择等； 重复性设计内容 如：常规节点构造详图、钢筋的搭接和锚固长 度、梁中箍筋的加密区范围等。 前者由设计人员利用平法制图规则完成，后者 则通过平法标准构造图集表达。 两部分为对应互补关系，共同构成完整的结构 设计。
图集号分别为： 《混凝土结构施工图平面整体表示方法 制图规则和构造详图》 (现浇混凝土框架、剪力墙、框架一剪力墙、 框支剪力墙结构04G101—1) (现浇混凝土板式楼梯04G101-2) (筏形基础04G101—3) (现浇混凝土楼面与屋面板04G101—4)。
建筑结构施工图平 法表示1
混凝土结构施工图平面整体表示方法简介
• 为提高设计效率、简化绘图、改革传统的逐个 构件表达的繁琐设计方法，我国推出了国家标 准图集《混凝土结构施工图平面整体设计方法 制图规则和构造详图》。
• 建筑结构施工图平面整体设计法(简称平法)的 表达方式是把结构构件的尺寸和配筋等，按照 平面整体表示方法制图规则，整体直接表达在 各类构件的结构平面布置图上，并与标准构造 详图相配合，即构成一套完整的结构设计。
一、柱的平法施工图表示方法
• 例：∮l0@100/200，表示箍筋为HPB235级钢 筋，直径∮10，加密区间距为100，非加密区间 距为200；
• ∮8@l00，表示箍筋为HPB235级钢筋，直径∮8， 间距为100，沿柱全高加密；
• L∮8 @ l00/200，表示采用螺旋箍筋，HPB235 级钢筋，直径∮8，加密区间距为100，非加密 区间距为200。
混凝土结构施工图平面整体表示方法简介
• 本图集适用于非抗震和抗震设防烈度为6、7、8、 9度地区,抗震等级为特一级和一、二、三、四 级的现浇混凝土框架、剪力墙、框架-剪力墙和 框支剪力墙主体结构施工图的设计。
• 本图集1包括常用的现浇混凝土柱、墙、梁三种 构件的平法制图规则和标准构造详图两大部分， 其中制图规则是为了规范使用平法，确保设计、 施工质量，实现全国统一；它既是设计者完成 柱、墙、梁平法施工图的依据，也是施工监理 人员准确理解和实施平法施工图的依据。标准 构造详图是施工人员必须与平法施工图配套使 用的正式设计文件。
柱的截面注写方式
二、梁的平法施工图表示方法
• 梁平法施工图是在梁平面布置图上采用平面注 写方式或截面注写方式表达。它在梁平面布置 图上分别按梁的不同结构层绘制，并同时注明 各结构层的顶面标高、相应的结构层号以及与 轴线间的关系。
二、梁的平法施工图表示方法
• (一)平面注写方式
• 梁的平面注写方式是在梁平面布置图上，分别在不 同编号的梁中各选一根梁，在其上注写截面尺寸和 配筋具体数值的方式来表达梁平法施工图。
• 梁的平面注写方式包括集中标注与原位标注。集中 标注表达梁的通用数值，即梁多数跨都相同的数值； 原位标注表达梁的特殊数值，即梁个别截面与其不 同的数值 。当集中标注中的某项数值不适用于梁的 某部位时，则将该项数值原位标注。施工时，原位 标注取值优先。这样，既有效减少了表达上的重复， 又保证了数值的惟一性。
混凝土结构施工图平面整体表示方法简介
柱平法施工图表示 梁平法施工图表示 板平法施工图表示 剪力墙平法施工图表示 楼梯
一、柱的平法施工图表示方法
柱平法施工图是在柱平面图上采用 • 1、列表注写方式或 • 2、截面注写方式表达，并按规定注明各结构
层的楼面标高、结构层高及相应层号。
一、柱的平法施工图表示方法
(一)柱列表注写方式 • 列表注写方式是在柱平面布置图上，分别在同
一编号的柱中选择一个或几个截面标注几何参 数代号，在柱表中注写柱号、柱段起止标高、 几何尺寸及配筋的具体数值，并配以各种柱截 面形状及其箍筋类型图来表达的方式。 • 柱表注写内容包括：
一、柱的平法施工图表示方法
柱表注写内容包括： (1)柱编号。柱编号一般由类型代号和序号组成，
(5)箍筋的类型号及箍筋肢数。对所设计的各种箍 筋类型图及箍筋复合的具体方式，应在图中表 示出来，并标出与表中相对应的b、h和编上 类型号。对有抗震要求的，确定箍筋肢数时要 满足对柱纵筋“隔一拉一”以及箍筋肢距的要 求。
一、柱的平法施工图表示方法
(6)柱箍筋。柱箍筋包括钢筋级别、直径 与间距。 • 当为抗震设计时，用斜线“/”区分箍筋加 密区与非加密区间距； • 当箍筋沿柱全高为一种间距时，不使用 “/”线；当圆柱采用螺旋箍筋时，需在箍 筋前加“L”。
柱编号应符合下表的规定：
表2 柱编号 柱类型 代号 序号 柱类型 代号 序号
框架柱 KZ XX 梁上柱 LZ XX 框支柱 KZZ XX 剪力墙上柱 QZ XX 芯柱 XZ XXBiblioteka 一、柱的平法施工图表示方法
(2)各段柱的起止标高，自基础顶面标高往上 以变截面位置或截面未变但配筋改变处为 界分段注写。
(3)柱截面尺寸及与轴线关系的具体数值，须 对应于各段柱分别注写。对于矩形柱用 b×h及b1、b2和h1、h2表示，其中b =b1+b2，h=h1+h2；对于圆柱用直径d表 示，且d=b1+b2=h1十h2。
一、柱的平法施工图表示方法
柱表注写内容包括：
(4)柱纵筋。柱纵筋分角筋、截面b边中部筋和h边 中部筋三项分别注写(对于对称配筋的矩形截 面柱，可仅注写一侧中部筋，对称边省略不 注)；当柱纵筋直径相同，各边根数也相同时， 将纵筋注写在“全部纵筋”中。
对有抗震 要求的KZ、 QZ、LZ 的箍筋加 密区范围 如图9-1 所示。
柱列表注写示例如图9-2所示
混凝土结构施工图平面整体表示方法简介
• (二) 柱截面注写方式
• 截面注写方式是在分标准层绘制的柱平面布置 图的柱截面上，分别从相同编号的柱中选择一 个截面，按另一种比例原位放大绘制柱截面配 筋图，并在各个配筋图上注写截面尺寸b×h、 角筋或全部纵筋(当纵筋采用一种直径且能够 图示清楚时)、箍筋的具体数值，以及在柱截 面配筋图上标注柱截面与轴线关系b1、b2、 h1、h2的具体数值：当纵筋采用两种直径时， 须再注写截面各边中部筋的具体数值(对于采 用对称配筋的矩形截面柱，可仅在一侧注写中 部筋)。
平法将结构设计分为两部分： 创造性设计内容 如：构件几何尺寸、配筋、材料选择等； 重复性设计内容 如：常规节点构造详图、钢筋的搭接和锚固长 度、梁中箍筋的加密区范围等。 前者由设计人员利用平法制图规则完成，后者 则通过平法标准构造图集表达。 两部分为对应互补关系，共同构成完整的结构 设计。
图集号分别为： 《混凝土结构施工图平面整体表示方法 制图规则和构造详图》 (现浇混凝土框架、剪力墙、框架一剪力墙、 框支剪力墙结构04G101—1) (现浇混凝土板式楼梯04G101-2) (筏形基础04G101—3) (现浇混凝土楼面与屋面板04G101—4)。
