铁塔天馈线维护安全生产管理规定Document number：NOCG-YUNOO-BUYTT-UU986-1986UT管理体系企业标准铁塔、天馈线维护作业指导书2010年6月30日发布2010年6月30日实施目录第一章指导书说明 (2)第二章安全操作要求 (2)第三章维护器材要求 (4)第四章铁塔、天馈线维护标准 (4)第五章维护实施 (7)第六章整改上报部分 (9)第七章铁塔、天馈线维护中重大事故的界定 (9)第八章维护所填记录表格 (9)第一章指导书的说明本指导书根据代维公司验收技术规范原则、结合本局辅助设备维护的特点编制而成。
本指导书适用于辅助设备的铁塔、天馈线维护及实际操作，也用于维护质量的检查及随工检验。
凡本指导书未列入的工作内容，维护时应按实际规定的要求进行操作。
在维护过程中维护人员应严格执行本标准，确保工作质量、确保安全生产。
第二章安全操作要求本要求规定了铁塔、天馈线维护应遵守的安全注意事项，以及经严格培训后的铁塔维护操作人员所要掌握的正确的安全操作方法。
维护现场安全警示符号、提示的含义安全（环境）警示牌注意事项安全提示分为四个级别：危险、警告、小心、注意。
*危险：忽视安全告诫，就有可能发生重大事故。
*警告：忽视安全告诫，就有可能发生重大或严重伤害事故或损坏设备。
*小心：忽视安全告诫，就有可能发生严重的伤害事故或损坏设备。
*注意：忽视安全告诫，就有可能发生伤害事故，或损坏设备。
安全操作要求带来致命危险。
严禁在雷雨天气下进行铁塔、桅杆作业。
为避免雷电击损设备，应及时做好设备的防雷接地工作。
人员尽可能安排在晴朗无强风的白天进行维护。
高空作业时，应符合国家相关高空作业规则要求：*高空作业人员必须经过相关培训持证上岗；*携带好操作机械及工具，防止坠落；*做好安全防护工作，佩带头盔及安全带、安全绳、要穿胶鞋；*维护现场竖立明显标记，以提醒无关人员（特别是小孩）远离维护现场，塔下人员有义务做好安全宣传工作。
天馈线系统的检修维护天馈线是发射系统的重要组成部分，其性能的好坏、直接影响到发射机的播出效果。
由于天馈线系统都安装在室外的铁塔或桅杆上，工作环境恶劣，容易发生故障，且维修困难。
尤其近几年来各发射台采用了大量的多工设备，一旦天馈系统发生故障，将会造成一个节目或多个节目的劣播甚至停播，后果非常严重。
因此天馈系统的维护和检修显得十分重要。

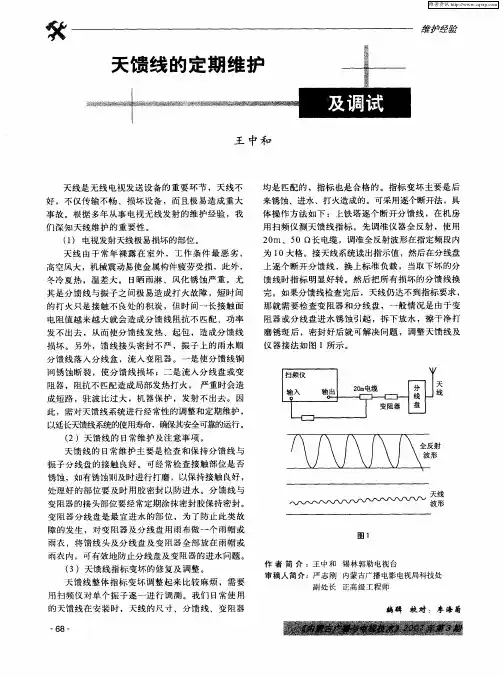

一、天馈线系统的定期检查和维护天馈线系统正常使用时，应对以下各项进行定期检查维护：1.检查天馈线系统各组成件及安装件是否牢固，其相互连接是否牢固，每年进行一次。
2.检查馈电系统中各连接法兰盘的螺栓是否连接紧固，每年进行一次。
3.天馈线系统的漏气和各接口处密封的检查，每次检查完毕，均应进行新的密封和缠绕，每半午进行一次。
4.对天线单元板、分馈电缆、功率分配器等主要组成件，均应对其变形情况进行检查，每年—次。
5.主馈电缆的开路直流电阻，每年检测一次。
6.包括主馈电缆在内的天线系统的驻波比的检查，每年一次。
二、天馈线系统的故障分析与判定1.将发射机输出的额定功率p。
接入假负载（1.5Po），发射机工作正常。
然后将发射机输出的额定功率接入天馈线时，如果发射机参数异常或不能正常开机，这说明天馈线系统有故障，需要关机检修2，如发射机智能化监控单元液晶显示屏显示Po正常，而Pr逐渐增大，也表明天馈线可能存在问题，以后可能会出现故障。
3.用驻波比测试仪、网络分析仪、扫频仪检测天线驻波比、天线带宽、电缆插损、功分器输入输出匹配等，可以比较方便快捷的判定天线系统的故障。
4.用三用表电阻挡检测天线内导体与外导体之间的直流电阻应小于3Ω，否则，可认为天线存在连接不好的可能。
5.断开功分器输出的连接电缆，用兆欧表检测主馈电缆内外导体间的绝缘电阻，应大于10MΩ。
如果绝缘电阳很小，表明主馈电缆内外导体间存在短路、进水的可能性极大。
三、故障检修与处理1.驻波比变差（1）天馈线各组成件的接头处存在接触不良，插芯松动或接头处渗水。
铁塔、天馈线维护作业指导书背景随着移动通信的快速发展，铁塔和天馈线设备的保养和维护越来越关键。
对于维护人员来说，学习正确的维护方法和流程非常重要，以确保工作效率和设备寿命。
本文档将为维护人员提供详细的指导，包括铁塔维护、天馈线安装和检修。
铁塔维护1. 安全要求在进行任何铁塔维护工作之前，必须严格遵守安全规范。
以下是一些关键的安全要求:•检查铁塔基础设施是否牢固，安全，无裂痕和缺陷.•必须佩戴安全带和安全帽，并在工作地点设置二级防护网、警示标识牌和砂袋等安全措施.•确认整个铁塔的通电、通话和网络状态，并进行必要的维护前检查.2. 铁塔维护流程维护人员必须按照以下步骤进行维护工作:步骤一：检查设备检查铁塔上的天馈线、接地铜排、支架和遮阳板等设备的状态，并记录现有问题。
步骤二：清洁铁塔设备清洁支架、遮阳板和接地铜排，防止腐蚀和杂物阻塞通道。
步骤三：检查塔身检查铁塔的整体结构是否完好，包括垂直度、楼梯状态和支撑螺栓固定情况等。
步骤四：检查塔顶设备检查铁塔顶部的设备是否正常运行，包括喷洒系统、雷击防护等安全设备。
步骤五：检查塔杆检查塔杆是否稳定，包括结构安全、螺栓紧固和电视天线的位置等3. 铁塔维护注意事项•避免在风大、天气恶劣或夜间进行维护工作.•切勿从高空抛物或影响道路交通.•必须使用防滑鞋和手套，并随身携带工具刀、手电筒和螺丝刀等工具.天馈线安装和检修1. 安全要求在进行任何天馈线安装和检修工作之前，必须严格遵守安全规范。
以下是一些关键的安全要求:•安装和检修工作必须由双人并肩或以上进行.•必须佩戴安全带和安全帽，并在工作地点设置二级防护网、警示标识牌和砂袋等安全措施.•避免工作时天气恶劣，强风或暴雨时不得进行安装或检修工作.2. 天馈线安装和检修流程维护人员必须按照以下步骤进行安装和检修工作:步骤一：确认安装位置要安装或检修的天馈线必须定位在正确的位置，确认和绘制好所有电缆线路图，避免过度伸展.步骤二：固定设备使用正确的工具和材料，依据固定安装工艺，将天馈线固定在正确的位置.步骤三：检查线路连接检查所有连接线路，使用无缺陷、符合电气和机械连接要求的部件进行连接，确保连接紧密可靠.步骤四：测试设备在安装或修复后，对整个线路进行测试，检查线路的电气连接是否良好，检查线路是否存在信号丢失或接口问题.3. 天馈线安装和检修注意事项•要避免过度伸展天馈线，以免损坏线路或发生安全事故.•严格遵守相关标准和规范，如尺寸、弯曲半径和电气连接等要求.•使用正确的工具和材料，以保证安装的可靠性和耐用性.结论对于移动通信基站的运行与维护来说，铁塔和天馈线的保养是非常重要的。
附件三、天馈代维工作技术标准（一）天线安装方式和要求1.全向天线铁塔顶平台安装全向天线时，天线水平间距必须大于4m。
天线安装于铁塔塔身平台上时，天线与塔身的水平距离应大于3m。
同平台全向天线与其它天线的间距应大于2.5m。
天线的固定底座上平面应与天支的顶端平行。
（允许误差±5cm）全向天线安装时必须保证天线垂直。
（允许误差±°）2.定向天线同一扇区两个单极化天线在水平方向上间距应大于空间分集距离。
相邻的两个扇区之间两天线的水平间距应大于0.5m。
此处单极化空间分集距离可参照以下工程经验公式执行：d>h/11，d：空间分集距离，h:天线挂高天线安装完成后，必须保证天线在主瓣辐射面方向上，前方范围10m 距离内无任何金属障碍物。
天线安装时，天支顶端应高出天线上安装支架顶部20cm。
天支底端应比天线长出20cm,以保证天线的牢固。
微波天线与CDMA天线安装于同一平台上时，微波天线朝向应处于CDMA同一小区两天线之间。
天线安装在楼顶围墙上时，天线底部必须高出围墙顶部最高部分，应大于50cm。
当天线安装在外墙面时，天线主瓣方向与外墙面夹角应大于45 o。
直放站中的施主天线和重发天线的水平间距≥30m，垂直间距≥15m 天线方位角必须和设计要求相符合。
（允许误差±5°）同一扇区两个单极化天线的方位角必须一致，（允许误差在±5°）天线俯仰角必须和设计要求相符合。
（允许误差±°）3 GPS天线GPS天线安装应牢固，应能适应各种天气状况。
应安装在坚固的金属框架上，不能使用木头，塑料等材料。
应用螺栓固定，不能使用绳、塑料、钉子、木材、线等固定。
所有外部接头都必须使用黑色防水胶带保护，胶带需将接头全部覆盖，并在接头两端延长5厘米，中间不能有缝隙。
GPS 天线应与地平面垂直，夹角应为90°±2°。
铁塔、天馈线维护作业指导书1. 概述铁塔和天馈线是电信基站中关键的组成部分，对于保证无线信号的传输和通信质量至关重要。
本作业指导书旨在为维护人员提供详细的操作指南，以确保铁塔和天馈线的正常运行和维护。
2. 维护前准备工作在进行铁塔和天馈线的维护工作前，需要进行以下准备工作：2.1 工作许可和安全措施在开始维护作业之前，维护人员必须获得具备相关证书和许可。
同时，应确保在工作现场设置明显的安全警示标志，并采取必要的安全措施，如佩戴安全帽、护目镜和防滑鞋等。
2.2 工具和设备准备维护人员需要准备适合的工具和设备，包括但不限于：•攀爬工具（如安全绳、脚踏板等）•手持工具（如扳手、螺丝刀等）•测量工具（如电压表、电流表等）•清洁工具（如软布、刷子等）2.3 维护计划和记录维护人员需根据实际情况制定维护计划，并详细记录维护过程中的操作和观察结果。
记录的内容应包括但不限于：•维护日期和时间•维护人员信息•维护内容和方法•发现的问题和解决方案3. 铁塔维护作业指导3.1 定期巡检定期巡检铁塔是保证其结构安全和稳定运行的重要手段。
巡检的内容包括但不限于：•铁塔外观检查，如螺栓松动、腐蚀等•铁塔地基和支撑结构的检查•铁塔各部件的连接和固定检查•铁塔周围的安全防护检查3.2 清洁和维护铁塔需要定期进行清洁和维护，以确保其正常运行和延长使用寿命。
清洁和维护的工作包括但不限于：•清除铁塔表面的灰尘和污垢•检查和更换生锈或损坏的部件•修复或更换铁塔上的标识牌和警示标志•检查并维护铁塔上的灯光和闪烁设备3.3 维护记录和报告每次进行铁塔维护时，维护人员应详细记录工作内容和观察结果，并按照要求提交维护报告。
维护报告的内容应包括但不限于：•维护日期和时间•维护人员信息•维护内容和方法•发现的问题和解决方案•维护后的状态和建议4. 天馈线维护作业指导4.1 检查和清洁定期检查和清洁天馈线是保证无线信号传输质量的重要措施。
维护人员应根据实际情况进行天馈线的检查和清洁工作，包括但不限于：•检查天馈线的外观状态，如损坏、老化等•检查天馈线的连接和固定状态•清除天馈线上的灰尘和污垢4.2 测量和调整天馈线的测量和调整工作是确保其传输效果的关键。
天馈线系统的安装、维护与检测作者：陈景东来源：《科技资讯》 2015年第2期陈景东（曲靖市东山广播电视发射台云南曲靖 655000）摘要：天馈线系统是广播电视发射过程中必不可少的一部分，主要由主馈线、功率分配器、分馈线及天线组成。
广播电视发射机发射的广播电视信号经过天馈线系统向外辐射电磁波能量，从而实现广播电视节目的播出。
因此，天馈线系统的技术性能、质量指标直接影响到广播电视节目的播出质量。
关键词：天馈系统驻波比安装检测中图分类号：TN948文献标识码：A文章编号：1672-3791（2015）01（b）-0050-01该台现有7套调频广播，天馈线系统安装在朗目山顶79 m高的铁塔上，常年经受日照雨淋，大风霜冻的影响。
由于环境恶劣，天馈线系统容易发生故障，导致发射机无法正常开机，因而，天馈线系统的日常检修维护就显得尤为重要。
年初，一台调频发射机突然报警，无输出功率，切换到备机后，对设备故障接入假负载，初步判定属于天馈线系统故障导致反射功率过大设备保护。
经过检查，天馈线系统由于冬季结冰期水份渗入，导致天线振子及馈线接头部分损毁，必须重新更换天线。
以下将以此次天馈线系统的安装调试及检修维护交流以下工作经验。
1 天馈线系统的安装、调试与检测1.1 前期准备工作对天线外包装进行检查，查看有无损坏，零件有无缺失。
同时，做必要的检测工作，查看天线里面有无松动现象，用万用表欧姆档检测两层天线的输出口，芯线与地线是否短路。
检测功分器，查看芯线是否是短路的，芯线与地线是否是开路的。
检测馈管的好坏，旋开馈管与功分器接头，把馈管头接上标准50Ω假负载，用扫频仪检测馈管的好坏，如没有假负载，则将馈管芯线与地线短接，用万用表测量是否完全短路。
将天线进行组装，并用卡子固定在支撑架上。
组装过程中，对于可能进水的接头和螺丝处，必须先用密封胶HZ-703/704等硫化硅橡胶进行密封，对于分馈线和功分器的连接还必须使用防水胶带缠裹两遍以防止漏水。
发射台天馈线系统维护1天馈线系统维护工作1.1定时检查维护对于天馈线系统，维护工作人员要定期及时的进行维护检查。
首先每个月维护工作人员要做到上塔进行一次检查维护，沿着主馈线的方向进行检查，主要对于其固定点、变阻器固定情况、分馈线的固定点和连接点以及天线振子和反射板的结构固定情况进行维护，对于腐朽情况严重的固定器件进行更换。
同时要检查主馈管、变阻器、分馈线等主要部位材料老化现象，注意有没有电缆线悬空距离过大以及电缆接头处受力过大的现象，第一时间发现问题并解决处理，同时还要检查各个部位之间连接密封情况，并且对于密封度不好的接头进行再次密封。
其次每个季度要定期检查天馈线系统绝缘程度，这一项工作一般都会被安排在雨季进行，避免系统进水的情况发生，同时每半年要对天馈线系统的电压驻波比进行一到两次的测试，驻波比数据的改变直接影响天馈线系统故障，通过网络分析仪和便携式分析仪对其进行测试，保证每次测试的数据都保持在等级要求指标范围内。
最后每年要进行一次场强测试，并且每个场强测试点的所在位置保持一致。
1.2定期进行充气除了抓紧天馈线系统的定时定期的检查，在进行天馈线系统的日常检修维护过程中，必须定时对电缆进行充气。
这样能有效控制电缆内部的温度，同时让电缆内部的潮湿空气及时凝结，通过定时注入的干燥空气，也可以防止由于天馈线系统内部受潮引起的电功率降低的现象。
1.3日常维修检查注意事项由于天馈线系统在广播电视系统工作中占有着至关重要的位置，在进行日常维护检修过程中要避免频繁的检测，避免对于广播电视节目的播出造成一定的影响。
同时在检测维护时着重检查温度、外表和主馈线的气压等。
其次在检查维护时，要加强反射计、气压压力表和功率器等设备的检查，要对驻波比数据进行详细的记录和检测，并对各个部位之间的连接处进行检测，保证系统不存在漏洞。
最后在天馈线系统安装时要采用不锈钢材料，同时在后期要通过在其表面涂防锈漆等措施来保证材料有一定的防锈功能，对于系统中重要部位要采用凡士林进行防锈防潮的防范措施，对于一些腐蚀严重的地方要及时更换，在前期规划时，建立发射台的位置要避开化工厂、水泥厂和钢铁厂附近。
数字传媒研究·Researchon Digital Media天馈线系统故障案例分析与维护作者简介：李晓燕内蒙古新闻出版广电局微波传输总站工程师李晓燕内蒙古新闻出版广电局微波传输总站内蒙古呼和浩特市010050【摘要】铁塔天馈线系统是微波传输重要的组成部分，多数微波台站地处高山气候恶劣，因此对铁塔天馈线的维护势在必行。
天馈线系统故障发生率较高，通过故障处理过程不断积累总结经验，会为今后类似问题的排除打下基础。
【关键词】铁塔天线馈线【中图分类号】TN934.81【文献标识码】B【文章编号】2096-0751（2020）10-0015-051馈线系统内蒙古境内干线微波设备分为全室内型和分体式两种。
全室内型微波设备特点是成本高，传输容量大，性能稳定，适用于长距离干线传输。
分体式微波的特点是安装维护方便，便于快速建网，目前应用最广泛，可用于中长距和短距传输干线网。
分体式微波和全室内型微波使用的馈线是不同的，分体式微波设备室内单元与室外单元采用同轴电缆型馈线上下连接，电缆同时收发高频信号和室内、外单元通信数据，同时室内单元向室外设备馈-48V 直流。
全室内型微波室内设备与天线的连接采用波导型馈线连接，馈送微波信号时衰耗较同轴电缆要小。
无论采用同轴线或波导做馈线，都要求其传输衰减小，阻抗匹配好，收发信隔离度高，兼顾经济耐用的同时便于68安装调整。
2波导型馈线常见故障特点及维护全室内型微波使用波导做馈线，其内层由铜制螺纹材料制成，外层覆盖胶质护套。
一端直接与天线馈源相连，室内与分并路系统相连。
为防止波导腔内进入水汽，影响高频信号的传输，室内的波导充气机向波导腔内充入有压力的干燥气体，波导两端法兰盘装有密封节，使干燥气体密闭在波导内。
波导型馈线常见故障是波导管内进水，造成波导内壁生锈，光洁度变差，驻波比变坏，当水汽形成小水滴后对微波会造成散射衰耗。
影响信号正常传输，严重时甚至造成电路中断。
2.1波导进水的原因波导进水的原因主要有五种：波导两端特别是室外连接法兰密封不严或密封胶带老化开裂，潮湿空气慢慢进入波导内，日积月累出现积水；充气机干燥剂失效，长期不更换，导致充入波导内的潮湿空气积累；天线馈源防护罩损坏，上密封节漏气、漏水，在夏季雷雨大风天气，雨水从馈源进入馈线造成电路故障；冬季室内外温差较大的高山台站，波导在室内外结合部潮湿空气出现冷凝积水；台站条件较差，机房与生活区门窗隔离不好，导致生活潮气进入机房内。
