中波发射台天馈系统维护及故障处理一、概述中波发射台天馈系统是中波频率的无线电发射系统的关键组成部分，负责将电台发射机的信号传输至天线，并保障信号传输的稳定性和可靠性。
天馈系统的维护和故障处理对于保障发射系统的正常运行至关重要，本文将介绍中波发射台天馈系统的维护及故障处理方法。
二、维护1. 定期巡检定期进行天馈系统的巡检是维护工作的基础，通过巡检能够及时发现潜在的故障隐患，保障系统的可靠性。
巡检内容包括天馈线、驻波比、接头、馈线固定支架等部件的外观检查和松动、腐蚀等情况的排查。
2. 清洁天馈线及连接器等部件容易受到灰尘、杂物等的污染，需定期进行清洁。
清洁时要使用柔软的布或刷子，避免使用尖锐物品刮擦，以防损坏表面层。
3. 防护天馈线通常被安装在室外环境，需要做好防护措施，避免受到恶劣气候和外力的影响。
在安装过程中，应尽量避免驻波比的大幅度变化和天线振动，以保障系统的正常运行。
4. 校准定期对驻波比进行校准，确保其在正常范围内，若超出范围则需要及时调整。
三、故障处理1. 驻波比过高若发现驻波比过高，首先需要检查天馈线的连接是否松动或接头是否腐蚀。
若没有发现问题，可尝试调整天线的位置或角度，以改变驻波比。
2. 天馈线断裂天馈线断裂将导致信号传输中断，严重影响发射系统的正常运行。
一旦发现天馈线断裂，需要及时更换天馈线，并检查连接器是否损坏，确保故障得到彻底修复。
3. 天馈线受潮天馈线受潮会导致信号传输的衰减和失真，严重时甚至引起短路。
一旦发现天馈线受潮，需要及时更换天馈线，并确保连接部分干燥清洁。
4. 天馈线接头腐蚀天馈线接头腐蚀会导致连接不良，影响信号的传输质量。
一旦发现接头腐蚀，需要及时更换接头，并对连接部分进行清洁和防护处理。
通过定期的维护和及时的故障处理，可以保障中波发射台天馈系统的稳定性和可靠性，确保发射系统的正常运行。
维护和故障处理工作需要由具有一定专业知识和经验的人员来完成，以保障工作的准确性和有效性。

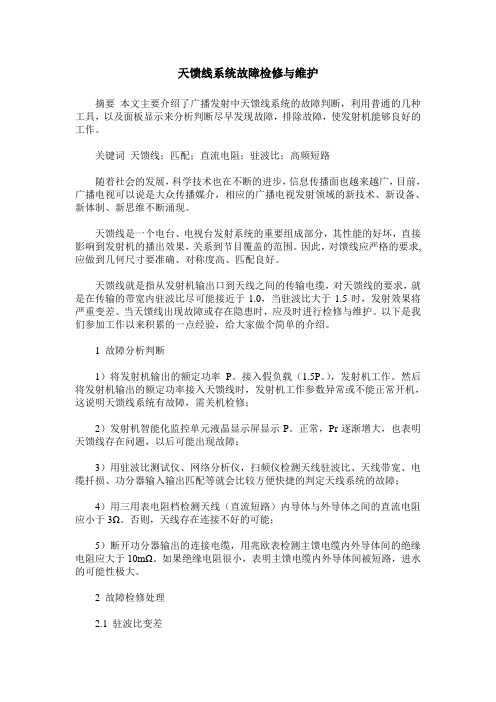

天馈线系统故障检修与维护摘要本文主要介绍了广播发射中天馈线系统的故障判断，利用普通的几种工具，以及面板显示来分析判断尽早发现故障，排除故障，使发射机能够良好的工作。
关键词天馈线；匹配；直流电阻；驻波比；高频短路随着社会的发展，科学技术也在不断的进步，信息传播面也越来越广，目前，广播电视可以说是大众传播媒介，相应的广播电视发射领域的新技术、新设备、新体制、新思维不断涌现。
天馈线是一个电台、电视台发射系统的重要组成部分，其性能的好坏，直接影响到发射机的播出效果，关系到节目覆盖的范围。
因此，对馈线应严格的要求,应做到几何尺寸要准确、对称度高、匹配良好。
天馈线就是指从发射机输出口到天线之间的传输电缆，对天馈线的要求，就是在传输的带宽内驻波比尽可能接近于1.0，当驻波比大于1.5时，发射效果将严重变差。
当天馈线出现故障或存在隐患时，应及时进行检修与维护。
以下是我们参加工作以来积累的一点经验，给大家做个简单的介绍。
1 故障分析判断1）将发射机输出的额定功率P。
接入假负载（1.5P。
），发射机工作。
然后将发射机输出的额定功率接入天馈线时，发射机工作参数异常或不能正常开机，这说明天馈线系统有故障，需关机检修；2）发射机智能化监控单元液晶显示屏显示P。
正常，Pr逐渐增大，也表明天馈线存在问题，以后可能出现故障；3）用驻波比测试仪、网络分析仪，扫频仪检测天线驻波比、天线带宽、电缆扦损、功分器输入输出匹配等就会比较方便快捷的判定天线系统的故障；4）用三用表电阻档检测天线（直流短路）内导体与外导体之间的直流电阻应小于3Ω。
否则，天线存在连接不好的可能；5）断开功分器输出的连接电缆，用兆欧表检测主馈电缆内外导体间的绝缘电阻应大于10mΩ。
如果绝缘电阻很小，表明主馈电缆内外导体间被短路，进水的可能性极大。
2 故障检修处理2.1 驻波比变差1）天馈线各组成件的接头处存在接触不良，插芯松动或接头处渗水。
检查接头处螺钉是否拧紧，有无损坏，密封胶是否老化干裂失效，接头与接头间有无缝隙。

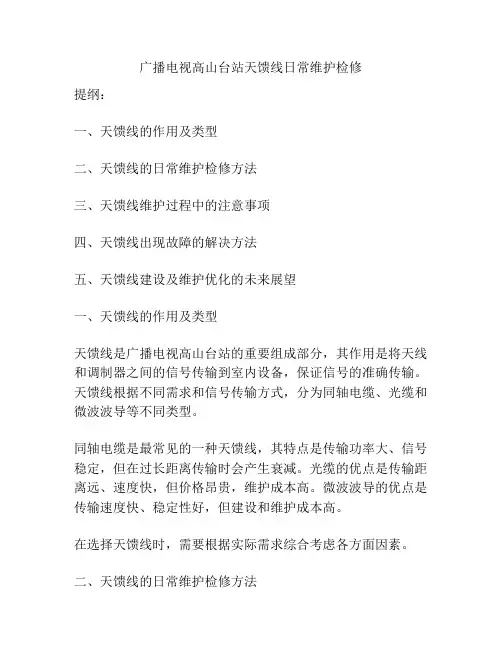

广播电视高山台站天馈线日常维护检修提纲：一、天馈线的作用及类型二、天馈线的日常维护检修方法三、天馈线维护过程中的注意事项四、天馈线出现故障的解决方法五、天馈线建设及维护优化的未来展望一、天馈线的作用及类型天馈线是广播电视高山台站的重要组成部分，其作用是将天线和调制器之间的信号传输到室内设备，保证信号的准确传输。
天馈线根据不同需求和信号传输方式，分为同轴电缆、光缆和微波波导等不同类型。
同轴电缆是最常见的一种天馈线，其特点是传输功率大、信号稳定，但在过长距离传输时会产生衰减。
光缆的优点是传输距离远、速度快，但价格昂贵，维护成本高。
微波波导的优点是传输速度快、稳定性好，但建设和维护成本高。
在选择天馈线时，需要根据实际需求综合考虑各方面因素。
二、天馈线的日常维护检修方法天馈线的日常维护检修，主要包括以下方面：1、定期检查天馈线，发现磨损、松动、腐蚀等情况及时处理。
2、保持天馈线清洁干燥，防止刮伤和腐蚀，特别是在湿度大的环境中要定期擦拭。
3、定期检查接头是否正常，发现问题及时更换。
4、检查天线系统的支架，确保固定牢固，防止因风摇动而引起天线与天馈线接头松动或损坏。
5、开展巡视检查，定期检查天馈线运行情况，发现异常立即排除故障。
三、天馈线维护过程中的注意事项在维护天馈线的过程中需要特别注意以下事项：1、天馈线维护前，需要确保安全标准符合要求，穿着适当的个人防护装备。
2、维护时需要仔细操作，防止对天馈线造成二次损伤。
3、对于需要拆卸和更换的天馈线，需要按照正确的步骤和方法操作，以免影响后续运行。
4、在维护过程中需要注意不同天馈线类型的特点和不同检测方法，确保维护效果更准确。
四、天馈线出现故障的解决方法在天馈线运行过程中，会出现各种各样的故障问题，比如信号不稳定、降低传输效率、噪声干扰等。
对于出现故障的天馈线，需要采取以下解决方法：1、定期检查天馈线运行情况，及时发现故障问题。
2、针对具体问题，根据不同的天馈线类型和故障性质，采取不同的解决方法。
中波发射台天馈系统维护及故障处理中波发射台天馈系统是保证信号传输质量的重要组成部分，对于维护和故障处理需要进行及时有效的管理。
本文将介绍中波发射台天馈系统的维护及故障处理方法。
1. 定期检查中波发射台天馈系统需定期进行检查，包括外观、连接器、线路、接地及其它部件的检查，确保每个部件的正常工作状态。
2. 清洁维护天馈系统中的部件需要保持清洁，避免尘埃、水汽、杂物等对其造成影响。
定期清洁线路、连接器和其他部件，保持其正常工作。
3. 定期测量对于中波发射台天馈系统的参数，如阻抗、功率、损耗等，需要定期进行测量。
通过测量数据进行分析，找出潜在的问题，并进行及时的处理。
4. 环境保护保护天馈系统避免受到雨水、阳光、强风等自然环境的影响，对其进行有效的防护和维护工作。
5. 处理老化部件中波发射台天馈系统中的部件随着使用时间的增长会出现老化现象，需要及时进行更换或修理，确保系统的正常工作。
6. 定期维护定期对中波发射台天馈系统进行维护，检查系统的各项工作参数、运行状态、设备性能等，及时处理发现的问题，确保系统的正常工作和稳定性。
1. 确定故障范围当中波发射台天馈系统出现故障时，首先需要确定故障的范围，确定是系统整体故障还是某一部分的故障，以便有针对性的进行处理。
针对发现的故障范围，需要进行详细的分析和检查，找出故障的原因，可能包括线路断裂、连接器松动、设备老化等原因，确保找出故障的真正原因。
3. 故障隔离对确定的故障进行隔离处理，分析问题所在，找出问题的位置和原因，对故障部件进行维修或更换。
4. 故障处理5. 故障测试维修或更换后，对系统进行测试，确保问题得到解决，系统恢复正常工作状态。
6. 故障记录对于发现的故障，需要进行记录，包括故障的原因、处理方法、维修记录等，以便进行故障分析和预防工作。
中波发射机天馈线系统日常维护与常见故障分析摘要：中波发射机天馈线系统作为系统的输出末端，在整个播出系统中起着非常关键的作用，天馈线系统性能的好坏直接影响了接受端的收听质量，对播出效果至关重要。
因此，在日常的检修维护工作中，要重视对天馈线系统的维护工作，本文将围绕日常维护及常见故障分析两个方面对中波发射机的天馈线系统展开讨论。
关键词：中波发射机天馈线系统；检修维护；故障分析1.天馈线系统概述随着当前社会的高速发展，城市圈可拓展的空间越来越小，中波台的发射场地也面临着严峻的问题，如场地受到挤占、地网遭到破坏、拉线被拆除、馈线被盗割、支架被撞倒、调配网络被恶意破坏等，这不仅对发射系统构成了严重的威胁，也严重影响了工作效率及效果。
在中波发射机工作过程中，我们普遍最为关注的就是发射机的三大指标——信噪比、频率响应以及谐波失真。
然而当在发射机服务的范围内，如果场强达不到要求，那收听端的收听效果一般不会很理想，此时，即使三大指标都达甲级，也无实质性作用。
要解决这一现实问题，就需要解决场强问题，我们知道中波覆盖场强除了跟发射机的功率有关以外，还有一个更重要的影响因素，即发射机天馈线系统。
天馈线系统作为中波发射机输出终端的重要组成部分，其性能是否良好对于发射机运行的稳定性和可靠性有着至关重要的作用。
天馈线系统长期工作在环境条件较差的室外，承受着狂风、暴雨、雷电、严寒、酷暑及沙尘暴等自然灾害的侵蚀，其金属部分的物理属性容易发生变化，绝缘部分易出现老化、龟裂，甚至破碎。
加之它占地面积大、高度高，一般远离人们的视线，一旦出现问题不易发现，很容易成为事故隐患。
中波发射的天馈部分主要由天线、天调网络和馈线三部分组成。
中波天线属于线天线中的单极天线，一般中波台采用的发射天线的形式是直立拉线铁塔和并馈式自立铁塔天线未端连接到天调网络。
天调网络主要起到天线与馈线阻抗匹配的作用，同时还必须具备一定的防雷功能，如果是双机共塔，还要起到隔离作用。

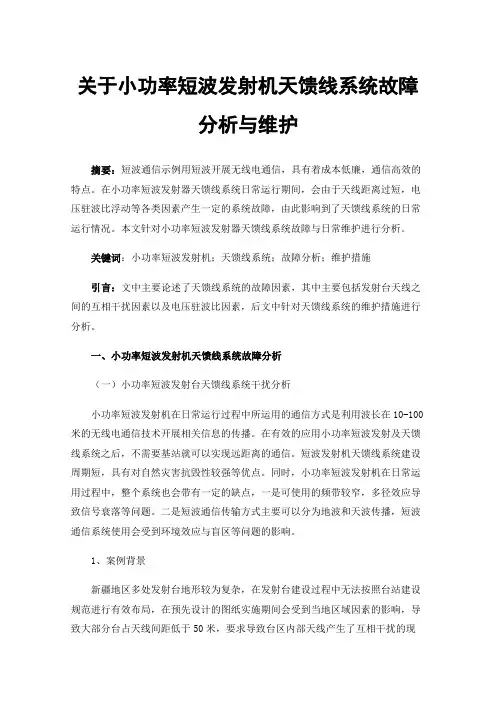

关于小功率短波发射机天馈线系统故障分析与维护摘要：短波通信示例用短波开展无线电通信，具有着成本低廉，通信高效的特点。
在小功率短波发射器天馈线系统日常运行期间，会由于天线距离过短，电压驻波比浮动等各类因素产生一定的系统故障，由此影响到了天馈线系统的日常运行情况。
本文针对小功率短波发射器天馈线系统故障与日常维护进行分析。
关键词：小功率短波发射机；天馈线系统；故障分析；维护措施引言：文中主要论述了天馈线系统的故障因素，其中主要包括发射台天线之间的互相干扰因素以及电压驻波比因素，后文中针对天馈线系统的维护措施进行分析。
一、小功率短波发射机天馈线系统故障分析（一）小功率短波发射台天馈线系统干扰分析小功率短波发射机在日常运行过程中所运用的通信方式是利用波长在10-100米的无线电通信技术开展相关信息的传播。
在有效的应用小功率短波发射及天馈线系统之后，不需要基站就可以实现远距离的通信。
短波发射机天馈线系统建设周期短，具有对自然灾害抗毁性较强等优点。
同时，小功率短波发射机在日常运用过程中，整个系统也会带有一定的缺点，一是可使用的频带较窄，多径效应导致信号衰落等问题。
二是短波通信传输方式主要可以分为地波和天波传播，短波通信系统使用会受到环境效应与盲区等问题的影响。
1、案例背景新疆地区多处发射台地形较为复杂，在发射台建设过程中无法按照台站建设规范进行有效布局，在预先设计的图纸实施期间会受到当地区域因素的影响，导致大部分台占天线间距低于50米，要求导致台区内部天线产生了互相干扰的现象。
在此情况下，导致新疆地区小功率短波发射机在日常运行期间设备整体效率较低，发射系统功率不足，极大的影响了发射系统的安全播出。
发射系统在日常运行期间所产生的干扰问题与天线间距有着极大的关联。
由于新疆地区发射台地形的复杂性，导致发射台的建设情况以及后期运行情况不够理想，一是发射机与天线匹配不理想，存在50-200W发射再次叠加之后所产生的反射功率，大于200W 时就会产生发射机报警的现象；二是天线的间距过低问题，导致发射器在运行过程中不能够正常开机；三是部分天线之间会产生相应的感应功率值，有部分数值要大于正常水平范围，导致小功率短波发射台天馈线系统在运行期间的干扰现象严重。

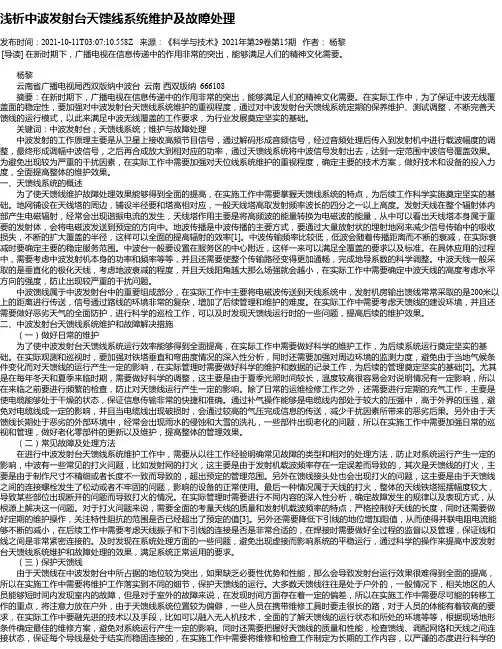

浅析中波发射台天馈线系统维护及故障处理发布时间：2021-10-11T03:07:10.558Z 来源：《科学与技术》2021年第29卷第15期作者：杨黎[导读] 在新时期下，广播电视在信息传递中的作用非常的突出，能够满足人们的精神文化需要。
杨黎云南省广播电视局西双版纳中波台云南西双版纳 666108摘要：在新时期下，广播电视在信息传递中的作用非常的突出，能够满足人们的精神文化需要。
在实际工作中，为了保证中波无线覆盖面的稳定性，要加强对中波发射台天馈线系统维护的重视程度，通过对中波发射台天馈线系统定期的保养维护、测试调整，不断完善天馈线的运行模式，以此来满足中波无线覆盖的工作要求，为行业发展奠定坚实的基础。
关键词：中波发射台；天馈线系统；维护与故障处理中波发射的工作原理主要是从卫星上接收高频节目信号，通过解码形成音频信号，经过音频处理后传入到发射机中进行载波幅度的调整，最终形成调幅中波信号，之后再合成放大到相对应的功率，通过天馈线系统将中波信号发射出去，达到一定范围中波信号覆盖效果。
为避免出现较为严重的干扰因素，在实际工作中需要加强对天位线系统维护的重视程度，确定主要的技术方案，做好技术和设备的投入力度，全面提高整体的维护效果。
一、天馈线系统的概述为了使天馈线维护故障处理效果能够得到全面的提高，在实施工作中需要掌握天馈线系统的特点，为后续工作科学实施奠定坚实的基础。
地网铺设在天线塔的周边，铺设半径要和塔高相对应，一般天线塔高取发射频率波长的四分之一以上高度。
发射天线在整个辐射体内部产生电磁辐射，经常会出现谐振电流的发生，天线塔作用主要是将高频波的能量转换为电磁波的能量，从中可以看出天线塔本身属于重要的发射体，会将电磁波发送到预定的方向中。
地波传播是中波传播的主要方式，要通过大量放射状的埋射地网来减少信号传输中的吸收损失，不断的扩大覆盖的半径，这样可以全面的提高辐射的效率[1]。
中波传输频率比较低，低波会随着传播距离而不断的衰减，在实际衰减时要确定主要的稳定服务范围。
中波发射台天馈系统维护及故障处理
天馈系统是中波发射台中极为重要的组成部分，它负责将电台发射机产生的信号传输到天线上进行辐射。
天馈系统主要由天线、馈线和耦合器组成，其中天线起到天线辐射和接收信号的作用，馈线起到传输信号的作用，耦合器则起到电力大小和频率的调节作用。
天馈系统维护的目标是确保系统的信号传输无故障、稳定可靠。
在维护过程中，应该加强对馈线和天线的巡检，定期检查系统的接地情况，确保接地良好，减少雷击等自然因素对系统的影响。
在每年的清明和立夏时节，还应进行对天馈系统的外部清扫和喷漆，以防止氧化和腐蚀。
天馈系统故障处理的目标是快速定位故障点，并采取相应措施进行修复，确保系统尽快恢复正常工作。
在故障处理过程中，应该首先对系统进行全面排查，确认是天线、馈线还是耦合器出现故障。
如果是天线故障，可以通过更换天线或修复天线上的电子元件来解决；如果是馈线故障，可以通过更换受损的馈线段或修复馈线上的接头来解决；如果是耦合器故障，可以通过更换耦合器或修复耦合器上的电子元件来解决。
在维护和故障处理过程中，还应该注意以下一些常见问题：
1. 馈线接头松动或损坏：导致信号传输中断或弱化，可以通过重新紧固接头或更换接头来解决。
3. 天线氧化或腐蚀：导致信号辐射效果不佳，可以通过清洗天线表面或喷漆来解决。
4. 天线调谐器故障：导致发射信号频率偏离，可以通过更换调谐器或修复调谐器上的电子元件来解决。
5. 天线接地不良：导致设备易受雷击等自然因素的影响，可以通过加强设备的接地系统来解决。
中波发射台天馈系统的维护和故障处理是确保系统正常工作的重要环节，需要定期进行巡检、清洁和维修，并及时处理故障，以保证信号传输的稳定可靠。
卫星地球站天馈线系统日常维护与故障处理方法摘要：卫星地球站天馈线系统，主要是接收、发送微波信号，因此系统运行状态与质量，对卫星信号、播出质量的影响大，成为地球站的重点保护设施。
本文研究中，重点分析天馈线系统的维护方法、故障处理方法，仅供参考。
关键词：卫星地球站；天馈线系统；日常维护；故障处理卫星地球站的天馈线系统，可以定向辐射微波信号，对卫星转发的信号质量进行监测，准确收发广电卫星信号。
天馈线系统多安装在室外，运行环境恶劣，所以要加大维护力度。
实行科学的维护措施，可以降低系统故障率，尽早抢救故障问题。
所以，运维人员要制定详尽的技术档案，从而掌握设备运行状态，确保整体运行的稳定性。
1、天馈线系统常见故障与处理1.1通信异常或中断地球站上下行通信异常，要做好应急切换，及时抢通信号。
利用网管、视音频告警系统，明确上行设备故障、信源异常。
如果并非以上问题，则要检查天馈线系统。
检查和处理天馈线系统故障的步骤如下：第一，明确上行链路设备运行状态，检查高功放的反射功率。
当反射功率持续上升，则要检查其他设备。
第二，检查波导充气机的运行状态，当出现异常问题时，则检查软波导的运行状态。
第三，检查软波导的断开、裂缝问题，当出现异常现象时，则要关闭高功效，同时更换软波导。
当处于正常状态时，则检查其他装置。
第四，检查馈源膜的密封状态，当发现破损问题时，则关闭高功放、充气机。
如果在雨水天气下，则覆盖馈源喇叭口。
待至雨水期后，清理馈源内部，同时更换新馈源膜。
当无破损问题，则检查其他原因。
第五，检查波导充气机的干燥剂，如果已经失效，则无法吸收波导管内的潮气，内部聚集冷凝水。
因此要关闭高功放、波导充气机，之后拆解清理波导积水部位，同时更换波导充气机的干燥剂。
第六，当波导出现明显衰减问题时，则要检查内部损坏情况，更换故障波导。
第七，如果上述检查正常，则继续检查天线俯仰角、极化角、方位角，查看偏离现象。
在检修维护过程中，带载测试天馈线系统，若天线无法对准卫星，则会出现同频干扰问题。
中波发射台天馈系统维护及故障处理中波发射台是现在广播电视传输的重要组成部分，对于天馈系统的维护和故障处理非常重要。
在运行中，由于不同的因素影响，天馈系统可能会出现各种各样的故障，例如信号干扰、损伤、设备老化等。
天馈系统的维护是为了保障设备的正常运行、提高工作的可靠性和稳定性。
要维护好天馈系统，首先需要进行定期检查。
检查应包括对天线、馈线、接头、调节器等设备进行维护，确保投影面积和天线本身的表面清洁。
因为长时间的使用容易让天线、线路上积累一些杂物，这对后续的工作有很大影响。
检查时应先清洁，然后在检测接线的紧固程度时，可以有效的防止线路的断开，避免信号系数的下降，影响工作效果。
思路清晰，按照步骤检查，保证设备良好状态，使得天馈系统更具有稳定性和可靠性。
另外，要定期点检。
在日常装置和维修的过程中，有几个关键节点是需要特别留意的，例如发射器、功率放大器、调节器等。
这些节点很容易出现不同的问题，因此我们需要经常检查电源，看看偏心器的连接状况。
同时，在巡检过程中，还可以查看其他部位的连接状况和防雷系统的操作情况，增加稳定性的同时还可以防止天馈系统因为闪电、雷电等原因造成的损坏。
出现故障时的处理应该根据故障类型来确定相应的解决方案。
信号干扰是天馈系统常见的故障之一，它会造成噪声干扰和其他类似的问题。
为了解决这类问题，我们需要使用高质量的屏幕罩来降低电磁辐射的能量。
同时，应对天线进行调节，尽可能地避免干扰源。
在天馈系统出现损伤时，需要及时修复，防止硬伤加剧，影响设备的正常使用。
如果天线或馈线发生断裂，应立即对受损的部位进行维修，更换设备，以保证正常工作。
最后，天馈系统出现设备老化时，需要及时更新和更换，以保证设备的性能和可靠性。
通常情况下，设备的寿命会受到天气和使用情况的影响，因此在设备寿命到期后，我们应该及时更换新的设备。
新设备的效率会更高，并且，一旦寿命到期，就会非常容易出现结果不佳和其他问题，因此及时的更新很重要。
中波发射台天馈系统维护及故障处理中波发射台天馈系统是指用于向中波频段发送信号的发射系统中的天线和馈线部分。
维护天馈系统的目的是保证信号的正常传输，并及时处理故障，以保障发射信号的连续稳定。
天馈系统维护主要包括以下几个方面：1. 定期检查：定期检查天馈线路和天线连接部分是否松动，是否有腐蚀等现象，通过观察和检测来发现潜在的问题。
2. 清洁保养：定期清洗天馈线和天线，以防止尘埃、腐蚀物等对信号传输的影响。
保持天线周围的环境整洁，防止有害物质对天线的侵蚀。
3. 天馈线缆维修：及时修复或更换天馈线路中的损坏部分，以确保信号的连续传输。
如果出现天馈线路损坏严重的情况，需要重新铺设新的线缆。
4. 天线校准：定期校准天线的指向和角度，以确保信号的准确传输。
校准时需要使用专业的仪器和设备，以保证校准的准确性和可靠性。
5. 故障处理：当天馈系统出现故障时，需要及时进行排查和处理。
首先需要检查是天线部分还是馈线部分出现了问题，通过一系列测试和排障来确定具体的故障原因。
然后根据故障原因来进行相应的维修或更换。
中波发射台天馈系统故障处理需要具备一定的专业知识和技能。
应当根据具体的故障情况来采取相应的解决方案。
一般来说，针对天线部分的故障，可以检查天线结构是否存在松动、损坏等问题，同时检查天线与塔架之间的连接是否牢固。
对于馈线部分的故障，可以检查馈线末端是否松动，是否有绝缘损坏等问题。
根据故障情况的不同，可以采用重新修复连接、更换部件或整体更换的方法进行维修。
中波发射台天馈系统的维护及故障处理是保证发射信号正常连续的关键环节。
需要定期检查、清洁保养，及时处理故障，以确保信号的稳定传输。
维护人员需要具备相关专业知识和技能，才能有效地进行维护和处理故障。
电视调频的天馈线系统主要用于转换发射机输出的高频电流，使其成为电磁波，并将电磁波辐射出去。
因此电视调频天馈线是电视和调频中重要的播出设备，也是发射机末级槽路输出回路的负载。
可以说电视调频天馈系统的质量会对电视节目的视听效果和播出质量造成直接的影响。
因此必须做好电视调频天馈系统的使用与维护工作，避免化学尘埃、废弃、酸雨等有害物质以及沙尘、雷电、严寒酷暑等自然现象对天馈线系统的侵蚀和损坏。
1电视调频天馈线系统的使用与密封1.1电视调频天馈线系统的安装使用作为节目传输的最后一道环节，天线主要负责使调频节目发送出去。
一旦天线出现故障，就会直接影响到电视节目的播出质量。
为了保障电视节目的正常播出，一般情况下采取一主一备，甚至一主多备的普通模式，以避免停播和劣播的现象。
但是天馈线系统很难进行一主一备。
天馈线系统所处的环境恶劣，而且任务繁重，因此在设计、调试、加工和安装的过程中都要严把质量关。
安装使用过程中的一些问题会直接导致天馈线系统的故障，例如在交验时没有达到相应的技术指标要求，就会造成天馈线投运之后的故障，甚至天馈线坠落。
在安装的过程中要保障各部件之间的连接具有良好的密封性、接触性和牢固性，不要给天馈线的运行留下隐患。
要严格按照相应的操作规程来进行天馈线的吊装，避免碰到支撑体而损坏天馈线的局部，造成技术指标受损。
在主馈管固定的过程中必须严格遵守相关的技术标准，保障主馈管既能承受大风引起的震动、又能承重，31/8英寸以上电缆的最大固定间距为5英尺，15/8英寸以上电缆的最大固定间距为3英尺[1]。
完成整个安装工作之后还要进行一次总体调试。
1.2电视调频天馈系统的密封一般情况下电视调频天馈系统的安装于室外高空，常年受到日晒雨淋、严寒酷暑的侵袭，位于城市的电视调频天馈系统还会受到化学尘埃、废弃物、酸雨等有害物质的腐蚀。
为了保障电视调频天馈系统的正常运行，必须对其进行有效的密封。
如果不能对其进行定期维护就会造成天馈系统的密封材料失效、老化。
中波发射台天馈系统维护及故障处理中波发射台天馈系统是指用于传输中波电波信号的天线与发射设备之间的连线系统。
它是中波发射台正常运行的关键部分，任何故障都可能导致发射台停运，因此天馈系统的维护和故障处理尤为重要。
首先是天馈系统的维护工作。
维护工作应该包括定期检查和维修，以及预防性的维护措施。
定期检查主要包括对天线、馈线、连接器等进行全面检查，看是否有损坏、腐蚀、松动等情况，如有问题及时修复或更换。
还需要对天馈系统进行定期测量和校正，确保其满足正常工作的要求。
预防性维护措施包括定期清洁和防腐处理，避免灰尘和湿气对天馈系统的损害。
当天馈系统发生故障时，需要及时进行故障处理。
首先是对故障进行定位，确定故障的具体位置。
可以通过检查天线、馈线、连接器等部分来定位故障。
之后是对故障进行修复。
修复故障的方法取决于具体的故障原因，可能包括更换损坏的设备或部件，重新连接馈线，调整天线的方向和角度等。
修复完成后，需要进行测试和检查，确保故障已经解决，天馈系统恢复正常工作。
在维护和故障处理过程中，需要注意安全问题。
天馈系统通常位于高处，进行维护和故障处理时需要穿越跨越线、爬上爬下，因此工作人员必须严格遵守安全操作规范，佩戴好安全帽、安全带等防护装备，确保人身安全。
工作人员应具备相关技能和知识，熟悉天馈系统的结构和工作原理，能够独立完成维护和故障处理工作。
中波发射台天馈系统的维护和故障处理工作至关重要，它直接关系到发射台的正常运行和电波信号的传输质量。
只有经过定期维护和及时故障处理，才能确保中波发射台的稳定工作，为大众提供良好的收听体验。
中波发射台天馈系统维护及故障处理
中波发射台天馈系统是广播通信中必不可少的一部分，它是将电磁波从发射机传输到天线中的媒介，其质量直接影响到广播通信系统的稳定性和服务质量。
因此，对于天馈系统的日常维护以及故障处理至关重要。
一、日常维护
1.巡检保养
定期巡检天馈系统是维持其正常运行的基础。
巡检内容主要包括天线各部件的松动情况、漏水情况、腐蚀情况以及电缆接头、固定件等紧固情况。
如有发现问题应及时处理。
2.清洗维护
长时间使用后，天线表面会有各种污物和尘埃堆积，对于中波发射天馈系统而言，它更易被湿气、尘埃等物质腐蚀，因此经常对天线进行清洗工作是十分必要的。
清洗时应选用清洁剂并严格按照厂家要求进行操作。
3.设备检修
发现天馈系统中存在故障或异常现象时，应第一时间进行检修处理。
检修时应保证工具、设备和耗材的规范使用，按操作指南进行排故、修理和测试。
二、故障处理
1.信号过弱
信号过弱是在噪声影响下引起的，是信号受到噪声干扰的表现。
检查该项故障时可从以下三个方面入手：排除设备故障、调整方向和高度以及加强防震措施。
2.电气故障
电气故障是非常常见的一种天馈系统故障，主要原因是设备寿命过短，或者因为雨季等原因导致电气设备受损。
此时应检查线路、连接器是否损坏，更换损坏元件。
3.机械故障
机械故障是由于设备制造和安装的问题引起的。
通常机械故障有调整、维修和更换设备等方式进行处理。

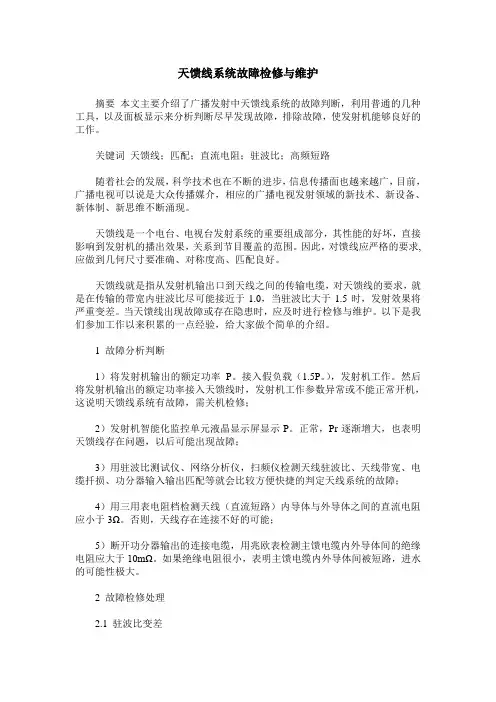

天馈线系统故障检修与维护
摘要本文主要介绍了广播发射中天馈线系统的故障判断，利用普通的几种工具，以及面板显示来分析判断尽早发现故障，排除故障，使发射机能够良好的工作。
关键词天馈线；匹配；直流电阻；驻波比；高频短路
中图分类号tm743 文献标识码a 文章编号 1674-6708（2011）40-0171-02
随着社会的发展，科学技术也在不断的进步，信息传播面也越来越广，目前，广播电视可以说是大众传播媒介，相应的广播电视发射领域的新技术、新设备、新体制、新思维不断涌现。
天馈线是一个电台、电视台发射系统的重要组成部分，其性能的好坏，直接影响到发射机的播出效果，关系到节目覆盖的范围。
因此，对馈线应严格的要求,应做到几何尺寸要准确、对称度高、匹配良好。
天馈线就是指从发射机输出口到天线之间的传输电缆，对天馈线的要求，就是在传输的带宽内驻波比尽可能接近于1.0，当驻波比大于1.5时，发射效果将严重变差。
当天馈线出现故障或存在隐患时，应及时进行检修与维护。
以下是我们参加工作以来积累的一点经验，给大家做个简单的介绍。
1 故障分析判断
1）将发射机输出的额定功率p。
接入假负载（1.5p。
），发射机
工作。
然后将发射机输出的额定功率接入天馈线时，发射机工作参数异常或不能正常开机，这说明天馈线系统有故障，需关机检修；
2）发射机智能化监控单元液晶显示屏显示p。
正常，pr逐渐增大，也表明天馈线存在问题，以后可能出现故障；
3）用驻波比测试仪、网络分析仪，扫频仪检测天线驻波比、天线带宽、电缆扦损、功分器输入输出匹配等就会比较方便快捷的判定天线系统的故障；
4）用三用表电阻档检测天线（直流短路）内导体与外导体之间的直流电阻应小于3ω。
否则，天线存在连接不好的可能；
5）断开功分器输出的连接电缆，用兆欧表检测主馈电缆内外导体间的绝缘电阻应大于10mω。
如果绝缘电阻很小，表明主馈电缆内外导体间被短路，进水的可能性极大。
2 故障检修处理
2.1 驻波比变差
1）天馈线各组成件的接头处存在接触不良，插芯松动或接头处渗水。
检查接头处螺钉是否拧紧，有无损坏，密封胶是否老化干裂失效，接头与接头间有无缝隙。
若存在这些问题，应更换螺钉，重新采取防漏，防浸水处理措施；
2）主馈电缆中有潮湿气体或有裂缝，驻波比随天气变化时好时坏。
解决办法是给天馈线配置充气机，对裂痕处做防浸处理；
3）分馈电缆有一根会一根以上的芯线开路或连接不好，用50
ω负载依次替代分馈电缆，驻波比变好的那根电缆就是有问题的电缆。
应更换电缆，重新连接。
2.2 输出功率全反射
1）天馈线系统各组件连接处存在有内心未插，系统处于开路，应分段检查，补插处理；
主馈电缆与功分器输入端口没有连接上，造成系统处于开路，应重新连接；
多工器内部损坏，传输通路不通，应检修多工器。
2.3 高频短路
1）主馈与分馈电缆因密封不好，裂痕而进水，使内外导体之间形成高频短路，应做分段检查排水，重新密封处理；
2）电缆的芯线与外导体之间有金属类异物。
这种现象往往发生在安装时插芯断片未被及时发现取出。
应进行分段检查取出异物处理；
3）发射机输出的额定功率大于天馈线系统的额定功率，内外导体间出现击穿飞弧而形成短路。
解决办法是降低发射机输出饿额定功率或更换功率容量大的天线。
2.4 覆盖范围偏小
1）发射机输出额定功率，天馈线驻波符合要求，但覆盖的范围总是偏小。
这可能是选用的电缆的扦损造成的。
解决办法是选用低损耗电缆；
2）对于采用旋转场形成的天线，分馈线的连接是对应固定的，不能交换连接。
检修时连接错了，会改变电磁波的传输相位，部分功率不能发射出去。
检查接回原来位置即可；
3）主馈电缆，分馈电缆过长，总的插损过大。
解决办法是合理利用地形高度架设发射塔，尽可能减小馈线长度，将多余部分馈线去掉。
2.5 天馈线系统驻波比的测量
1）天馈线系统的驻波比是衡量整个系统的好坏的重要技术指标。
许多故障都会引起驻波比变差，所以应经常检查天馈线系统的驻波比；2）用网络分析仪测量驻波比是一种简便的方法。
测量时，网络分析仪到天馈线系统间的测试电缆在所测频带其驻波比应小
于1.15。
被测天馈线系统的驻波比在网络分析仪上可直接读数。
2.6 天馈线系统的直流电阻测量
1）直流电阻测量的目的是检验天馈线系统中各连接点的接触是否良好。
仪器可采用双臂电桥或三用表的电阻档；
2）天馈线系统天线单元端无直流接地时，宜在天线单元端的合适位置（分支电缆接头处）对地短路后，进行直流电阻测量。
2.7 绝缘电阻测量
1）测量天馈线系统的绝缘电阻，在机房内主馈线输入端测量；
2）测量时将系统中直流接地点断开，方能进行测量。
也可将整个系统分段测量，计算总绝缘电阻。
3 天线系统的维护，主要从以下方面来定期检修
1）天线系统各组成件相互连接是否牢固；
2）天线系统的漏气和各接口处密封的检查，检查完后，均应进行新的密封和缠绕；
3）主馈电缆的开路直流电阻；
4）馈电系统中各连接法兰盘的螺栓连接紧固性；
5）电压驻波比的检查；
6）对天线单元板、分馈电缆、功率分配器等主要组成部件的变形情况进行检查。
以上维护均应至少每年检查一次，以防系统发生故障，造成节目的劣播或停播，带来严重的后果。
