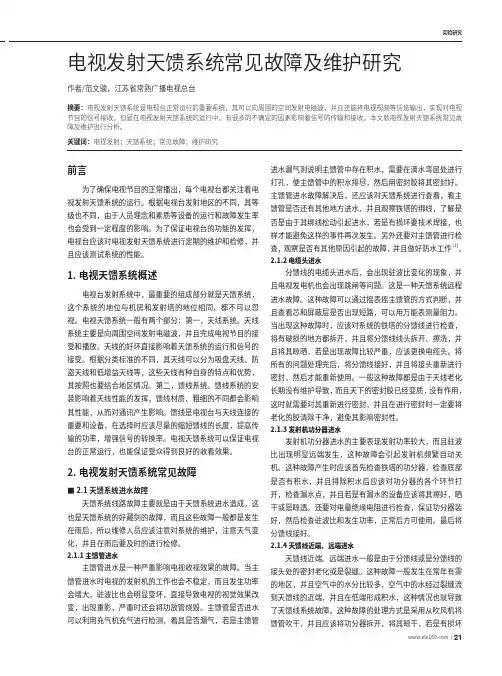

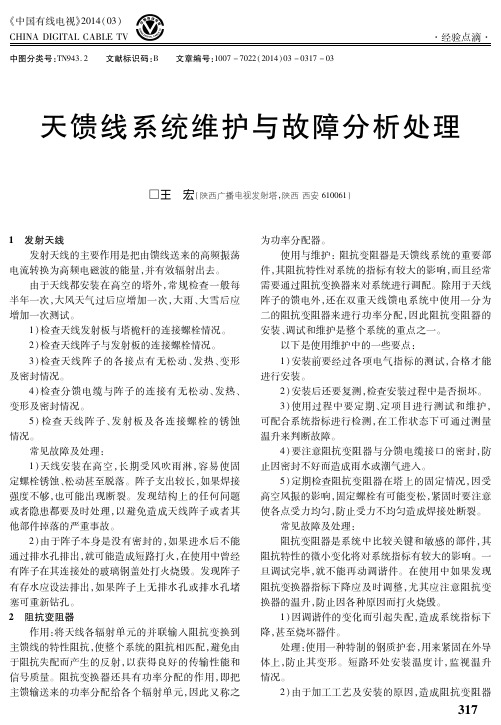

实验研究前言为了确保电视节目的正常播出，每个电视台都关注着电视发射天馈系统的运行。
根据电视台发射地区的不同，其等级也不同，由于人员理念和素质等设备的运行和故障发生率也会受到一定程度的影响。
为了保证电视台的功能的发挥，电视台应该对电视发射天馈系统进行定期的维护和检修，并且应该测试系统的性能。
1.电视天馈系统概述电视台发射系统中，最重要的组成部分就是天馈系统，这个系统的地位与机房和发射塔的地位相同，都不可以忽视。
电视天馈系统一般有两个部分：第一，天线系统。
天线系统主要是向周围空间发射电磁波，并且完成电视节目的接受和播放。
天线的好坏直接影响着天馈系统的运行和信号的接受。
根据分类标准的不同，其天线可以分为吸盘天线、防盗天线和低增益天线等，这些天线有种自身的特点和优势，其按照也要结合地区情况。
第二，馈线系统。
馈线系统的安装影响着天线性能的发挥，馈线材质、粗细的不同都会影响其性能，从而对通讯产生影响。
馈线是电视台与天线连接的重要和设备，在选择时应该尽量的缩短馈线的长度，提高传输的功率，增强信号的转换率。
电视天馈系统可以保证电视台的正常运行，也能保证受众得到良好的收看效果。
2.电视发射天馈系统常见故障■■2.1■天馈系统进水故障天馈系统线路故障主要就是由于天馈系统进水造成，这也是天馈系统的好藏剑的故障，而且这些故障一般都是发生在雨后，所以维修人员应该注意对系统的维护，注意天气变化，并且在雨后要及时的进行检修。
2.1.1 主馈管进水主馈管进水是一种严重影响电视收视效果的故障。
当主馈管进水时电视的发射机的工作也会不稳定，而且发生功率会增大，驻波比也会明显变坏，直接导致电视的视觉效果改变，出现重影，严重时还会将功放管烧毁。
主馈管是否进水可以利用充气机充气进行检测，看其是否漏气，若是主馈管进水漏气则说明主馈管中存在积水，需要在滴水弯屈处进行打孔，使主馈管中的积水排尽，然后用密封胶将其密封好。
主馈管进水故障解决后，还应该对天馈系统进行查看，看主馈管是否还有其他地方进水，并且观察铁塔的绑线，了解是否是由于其绑线松动引起进水，若是有损坏要技术焊接，也样才能避免这样的事件再次发生。
中波发射机天馈线系统日常维护与常见故障分析摘要：中波发射机天馈线系统作为系统的输出末端，在整个播出系统中起着非常关键的作用，天馈线系统性能的好坏直接影响了接受端的收听质量，对播出效果至关重要。
因此，在日常的检修维护工作中，要重视对天馈线系统的维护工作，本文将围绕日常维护及常见故障分析两个方面对中波发射机的天馈线系统展开讨论。
关键词：中波发射机天馈线系统；检修维护；故障分析1.天馈线系统概述随着当前社会的高速发展，城市圈可拓展的空间越来越小，中波台的发射场地也面临着严峻的问题，如场地受到挤占、地网遭到破坏、拉线被拆除、馈线被盗割、支架被撞倒、调配网络被恶意破坏等，这不仅对发射系统构成了严重的威胁，也严重影响了工作效率及效果。
在中波发射机工作过程中，我们普遍最为关注的就是发射机的三大指标——信噪比、频率响应以及谐波失真。
然而当在发射机服务的范围内，如果场强达不到要求，那收听端的收听效果一般不会很理想，此时，即使三大指标都达甲级，也无实质性作用。
要解决这一现实问题，就需要解决场强问题，我们知道中波覆盖场强除了跟发射机的功率有关以外，还有一个更重要的影响因素，即发射机天馈线系统。
天馈线系统作为中波发射机输出终端的重要组成部分，其性能是否良好对于发射机运行的稳定性和可靠性有着至关重要的作用。
天馈线系统长期工作在环境条件较差的室外，承受着狂风、暴雨、雷电、严寒、酷暑及沙尘暴等自然灾害的侵蚀，其金属部分的物理属性容易发生变化，绝缘部分易出现老化、龟裂，甚至破碎。
加之它占地面积大、高度高，一般远离人们的视线，一旦出现问题不易发现，很容易成为事故隐患。
中波发射的天馈部分主要由天线、天调网络和馈线三部分组成。
中波天线属于线天线中的单极天线，一般中波台采用的发射天线的形式是直立拉线铁塔和并馈式自立铁塔天线未端连接到天调网络。
天调网络主要起到天线与馈线阻抗匹配的作用，同时还必须具备一定的防雷功能，如果是双机共塔，还要起到隔离作用。

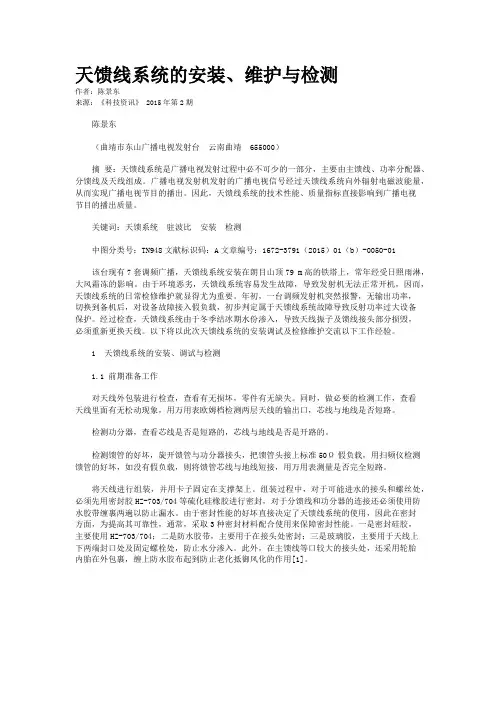

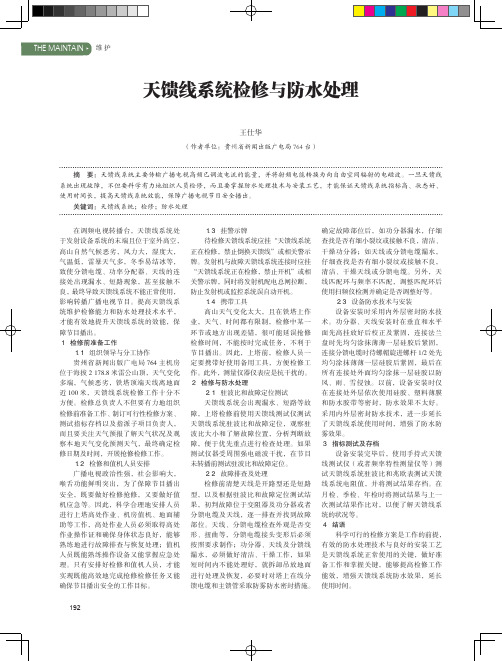

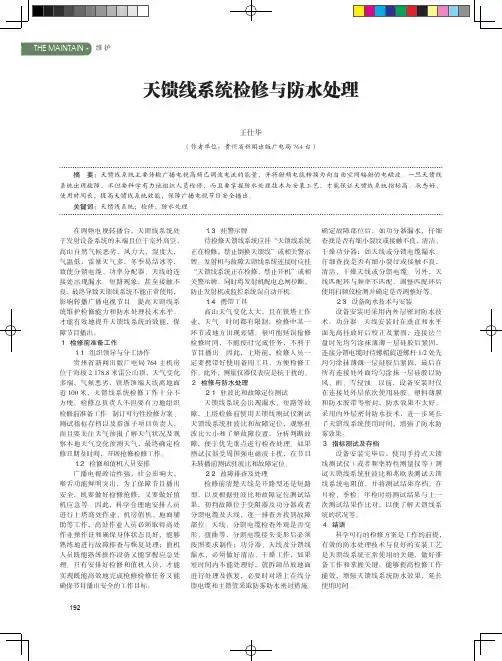

天馈线系统的安装、维护与检测作者：陈景东来源：《科技资讯》 2015年第2期陈景东（曲靖市东山广播电视发射台云南曲靖 655000）摘要：天馈线系统是广播电视发射过程中必不可少的一部分，主要由主馈线、功率分配器、分馈线及天线组成。
广播电视发射机发射的广播电视信号经过天馈线系统向外辐射电磁波能量，从而实现广播电视节目的播出。
因此，天馈线系统的技术性能、质量指标直接影响到广播电视节目的播出质量。
关键词：天馈系统驻波比安装检测中图分类号：TN948文献标识码：A文章编号：1672-3791（2015）01（b）-0050-01该台现有7套调频广播，天馈线系统安装在朗目山顶79 m高的铁塔上，常年经受日照雨淋，大风霜冻的影响。
由于环境恶劣，天馈线系统容易发生故障，导致发射机无法正常开机，因而，天馈线系统的日常检修维护就显得尤为重要。
年初，一台调频发射机突然报警，无输出功率，切换到备机后，对设备故障接入假负载，初步判定属于天馈线系统故障导致反射功率过大设备保护。
经过检查，天馈线系统由于冬季结冰期水份渗入，导致天线振子及馈线接头部分损毁，必须重新更换天线。
以下将以此次天馈线系统的安装调试及检修维护交流以下工作经验。
1 天馈线系统的安装、调试与检测1.1 前期准备工作对天线外包装进行检查，查看有无损坏，零件有无缺失。
同时，做必要的检测工作，查看天线里面有无松动现象，用万用表欧姆档检测两层天线的输出口，芯线与地线是否短路。
检测功分器，查看芯线是否是短路的，芯线与地线是否是开路的。
检测馈管的好坏，旋开馈管与功分器接头，把馈管头接上标准50Ω假负载，用扫频仪检测馈管的好坏，如没有假负载，则将馈管芯线与地线短接，用万用表测量是否完全短路。
将天线进行组装，并用卡子固定在支撑架上。
组装过程中，对于可能进水的接头和螺丝处，必须先用密封胶HZ-703/704等硫化硅橡胶进行密封，对于分馈线和功分器的连接还必须使用防水胶带缠裹两遍以防止漏水。

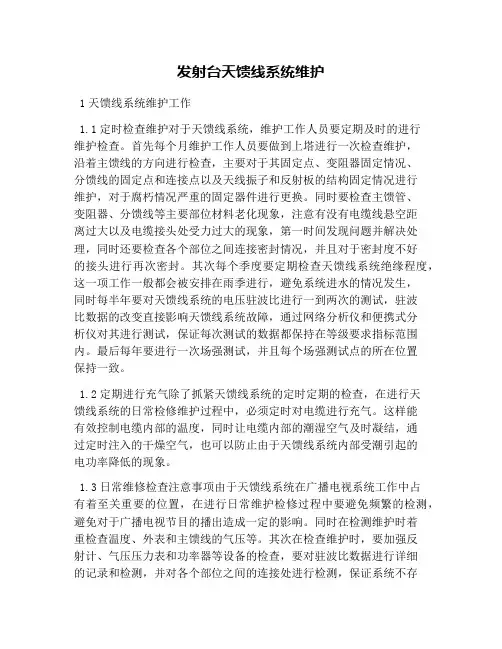

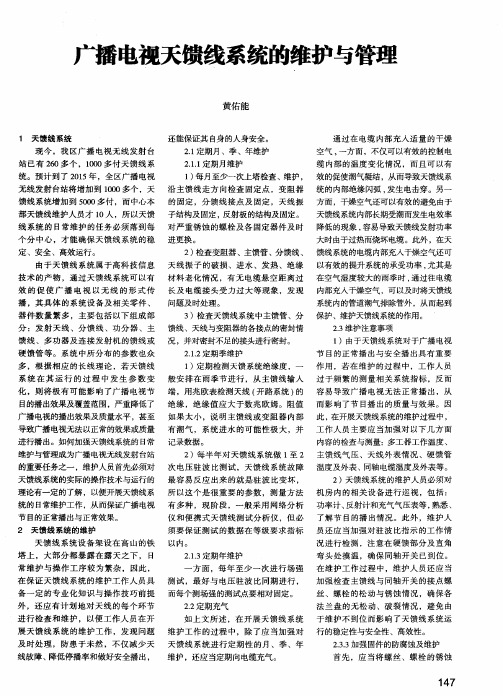

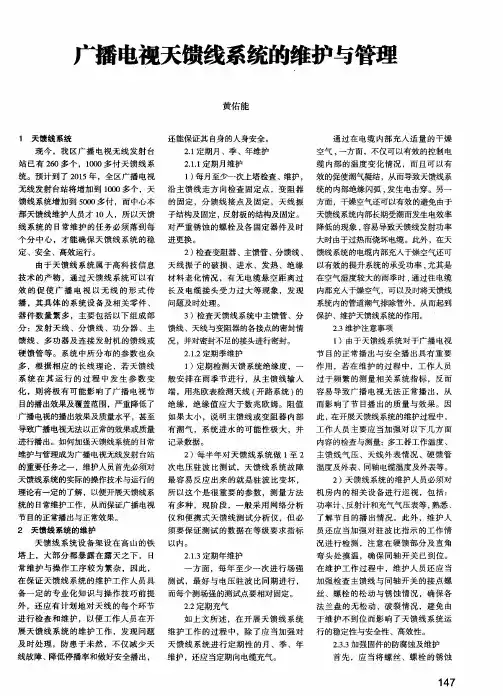

发射台天馈线系统维护1天馈线系统维护工作1.1定时检查维护对于天馈线系统，维护工作人员要定期及时的进行维护检查。
首先每个月维护工作人员要做到上塔进行一次检查维护，沿着主馈线的方向进行检查，主要对于其固定点、变阻器固定情况、分馈线的固定点和连接点以及天线振子和反射板的结构固定情况进行维护，对于腐朽情况严重的固定器件进行更换。
同时要检查主馈管、变阻器、分馈线等主要部位材料老化现象，注意有没有电缆线悬空距离过大以及电缆接头处受力过大的现象，第一时间发现问题并解决处理，同时还要检查各个部位之间连接密封情况，并且对于密封度不好的接头进行再次密封。
其次每个季度要定期检查天馈线系统绝缘程度，这一项工作一般都会被安排在雨季进行，避免系统进水的情况发生，同时每半年要对天馈线系统的电压驻波比进行一到两次的测试，驻波比数据的改变直接影响天馈线系统故障，通过网络分析仪和便携式分析仪对其进行测试，保证每次测试的数据都保持在等级要求指标范围内。
最后每年要进行一次场强测试，并且每个场强测试点的所在位置保持一致。
1.2定期进行充气除了抓紧天馈线系统的定时定期的检查，在进行天馈线系统的日常检修维护过程中，必须定时对电缆进行充气。
这样能有效控制电缆内部的温度，同时让电缆内部的潮湿空气及时凝结，通过定时注入的干燥空气，也可以防止由于天馈线系统内部受潮引起的电功率降低的现象。
1.3日常维修检查注意事项由于天馈线系统在广播电视系统工作中占有着至关重要的位置，在进行日常维护检修过程中要避免频繁的检测，避免对于广播电视节目的播出造成一定的影响。
同时在检测维护时着重检查温度、外表和主馈线的气压等。
其次在检查维护时，要加强反射计、气压压力表和功率器等设备的检查，要对驻波比数据进行详细的记录和检测，并对各个部位之间的连接处进行检测，保证系统不存在漏洞。
最后在天馈线系统安装时要采用不锈钢材料，同时在后期要通过在其表面涂防锈漆等措施来保证材料有一定的防锈功能，对于系统中重要部位要采用凡士林进行防锈防潮的防范措施，对于一些腐蚀严重的地方要及时更换，在前期规划时，建立发射台的位置要避开化工厂、水泥厂和钢铁厂附近。
卫星地球站天馈线系统日常维护与故障处理方法摘要：卫星地球站天馈线系统，主要是接收、发送微波信号，因此系统运行状态与质量，对卫星信号、播出质量的影响大，成为地球站的重点保护设施。
本文研究中，重点分析天馈线系统的维护方法、故障处理方法，仅供参考。
关键词：卫星地球站；天馈线系统；日常维护；故障处理卫星地球站的天馈线系统，可以定向辐射微波信号，对卫星转发的信号质量进行监测，准确收发广电卫星信号。
天馈线系统多安装在室外，运行环境恶劣，所以要加大维护力度。
实行科学的维护措施，可以降低系统故障率，尽早抢救故障问题。
所以，运维人员要制定详尽的技术档案，从而掌握设备运行状态，确保整体运行的稳定性。
1、天馈线系统常见故障与处理1.1通信异常或中断地球站上下行通信异常，要做好应急切换，及时抢通信号。
利用网管、视音频告警系统，明确上行设备故障、信源异常。
如果并非以上问题，则要检查天馈线系统。
检查和处理天馈线系统故障的步骤如下：第一，明确上行链路设备运行状态，检查高功放的反射功率。
当反射功率持续上升，则要检查其他设备。
第二，检查波导充气机的运行状态，当出现异常问题时，则检查软波导的运行状态。
第三，检查软波导的断开、裂缝问题，当出现异常现象时，则要关闭高功效，同时更换软波导。
当处于正常状态时，则检查其他装置。
第四，检查馈源膜的密封状态，当发现破损问题时，则关闭高功放、充气机。
如果在雨水天气下，则覆盖馈源喇叭口。
待至雨水期后，清理馈源内部，同时更换新馈源膜。
当无破损问题，则检查其他原因。
第五，检查波导充气机的干燥剂，如果已经失效，则无法吸收波导管内的潮气，内部聚集冷凝水。
因此要关闭高功放、波导充气机，之后拆解清理波导积水部位，同时更换波导充气机的干燥剂。
第六，当波导出现明显衰减问题时，则要检查内部损坏情况，更换故障波导。
第七，如果上述检查正常，则继续检查天线俯仰角、极化角、方位角，查看偏离现象。
在检修维护过程中，带载测试天馈线系统，若天线无法对准卫星，则会出现同频干扰问题。
中波发射台天馈系统维护及故障处理中波发射台天馈系统是指用于向中波频段发送信号的发射系统中的天线和馈线部分。
维护天馈系统的目的是保证信号的正常传输，并及时处理故障，以保障发射信号的连续稳定。
天馈系统维护主要包括以下几个方面：1. 定期检查：定期检查天馈线路和天线连接部分是否松动，是否有腐蚀等现象，通过观察和检测来发现潜在的问题。
2. 清洁保养：定期清洗天馈线和天线，以防止尘埃、腐蚀物等对信号传输的影响。
保持天线周围的环境整洁，防止有害物质对天线的侵蚀。
3. 天馈线缆维修：及时修复或更换天馈线路中的损坏部分，以确保信号的连续传输。
如果出现天馈线路损坏严重的情况，需要重新铺设新的线缆。
4. 天线校准：定期校准天线的指向和角度，以确保信号的准确传输。
校准时需要使用专业的仪器和设备，以保证校准的准确性和可靠性。
5. 故障处理：当天馈系统出现故障时，需要及时进行排查和处理。
首先需要检查是天线部分还是馈线部分出现了问题，通过一系列测试和排障来确定具体的故障原因。
然后根据故障原因来进行相应的维修或更换。
中波发射台天馈系统故障处理需要具备一定的专业知识和技能。
应当根据具体的故障情况来采取相应的解决方案。
一般来说，针对天线部分的故障，可以检查天线结构是否存在松动、损坏等问题，同时检查天线与塔架之间的连接是否牢固。
对于馈线部分的故障，可以检查馈线末端是否松动，是否有绝缘损坏等问题。
根据故障情况的不同，可以采用重新修复连接、更换部件或整体更换的方法进行维修。
中波发射台天馈系统的维护及故障处理是保证发射信号正常连续的关键环节。
需要定期检查、清洁保养，及时处理故障，以确保信号的稳定传输。
维护人员需要具备相关专业知识和技能，才能有效地进行维护和处理故障。
社会科学中波广播天馈线系统的组成及维护管理杨小波（内蒙古自治区广播电视局包头广播发射中心台，内蒙古，包头市 014010）摘 要：天馈线系统是中波广播无线发射系统的重要组成之一，该系统的工作状态决定了播出的广播节目的质量和广播覆盖范围。
天馈线系统日常维护管理是中波广播电台的重要工作内容，这是保证安全优质播出的最后环节。
本文探究了中波广播天馈线系统的组成，并总结了天馈线系统日常维护管理方法。
关键字：天馈线系统；中波广播引言：天馈线系统是中波广播发射系统中的重要组成部分，中波广播发射机是通过天馈线系统向空间辐射调制功率，场强覆盖面是检测发射效果的主要指标。
根据无线电波的传播特性可知，影响发射机的场强覆盖的主要影响因素包括：天线结构、网络匹配、地网铺设、地导系数和传播路径等。
天馈线系统的日常维护，对于发射机是否能够稳定工作可靠有效的进行发射具有重要的意义，天馈线的维护工作是保证安全播出工作的效果和质量关键。
一、中波广播天馈线系统的组成及原理天馈线系统主要组成由天线、调配网络、地网、馈线（即射频传输线）等[1]，根据不同的场景需要，常常配置阻塞网络、防雷网络和馈线调配网络等。
1）天线：天线中包括电基本振子（即垂直振子）、铁塔绝缘底座、地网、拉线及防雷放电球等。
贵州省广播电视局八六一台所采用的天线是最目前最广泛的单塔全向中波天线，其中布设的铁塔高度约76m，底部基座高度绝缘耐压，为了防止感应电流的二次辐射，采用了分段绝缘分隔拉线，辐射电流回路基于深埋的60根铜线构成地网，并且为防雷采用了间隙为60mm的黄铜放电球；2）馈线：中波馈线一般使用同轴的电缆，这可以稳定的传输高功率已调高频载波，并且这种方式的传输能量损耗较小；3）调配网络：一般而言中波天线的负载与馈线特性阻抗之间并不正好相等，为了弥补这一点，使馈线可以处于最高的传输效率，常常在天线和馈线中间加装调配网络，可以便于将天线负载阻抗经调配网络的转换，使馈线特性阻抗与发射机良好匹配。
天馈线维护施工方案1. 引言天馈线是无线通信系统中非常重要的组成部分，负责传输无线信号。
在实际应用中，天馈线可能会出现损坏、老化等情况，因此定期对天馈线进行维护施工是必要的。
本文将介绍天馈线维护施工方案，包括工作流程、安全措施、施工步骤等内容。
2. 工作流程天馈线维护施工一般包括以下工作流程：1.工程准备：购买所需的材料、工具和设备，并制定维护计划。
2.现场勘察：到达维护点位，对天馈线进行视察和检测，确定维护范围。
3.施工准备：搭建工作平台、准备安全防护措施、清除工作区域，确保施工环境安全。
4.天馈线更换：拆卸老化或损坏的天馈线，并安装新的天馈线。
5.连线调试：将新的天馈线与设备连接，并对连接进行测试和调试。
6.施工记录：记录维护过程中的所有环节和细节，包括被更换的天馈线型号、连接状态等。
7.清理收尾：清理工作现场，归还工具设备，做好施工总结和安全交底。
3. 安全措施天馈线维护施工是一项具有一定风险的工作，因此需要采取一系列安全措施，确保施工过程中的人身安全和设备完整。
常见的安全措施包括：•佩戴个人防护装备，如安全帽、防护眼镜、手套等。
•安全围栏和警示标志设置，确保施工现场的安全。
•使用适当的工具和设备，避免误伤和事故发生。
•施工人员必须经过专业培训，并具备相关资格证书。
•在施工现场严禁吸烟，防止火灾的发生。
•使用符合国家安全标准的电气设备，确保电气安全。
4. 施工步骤具体的天馈线维护施工步骤如下：4.1 现场勘察•对天馈线进行视察和检测，查看是否存在老化、损坏、腐蚀等问题。
•确定维护范围，标记需要更换的天馈线的位置。
4.2 施工准备•搭建施工平台，确保操作人员的安全。
•准备所需的材料、工具和设备，并检查其完好性。
4.3 天馈线更换•施工人员佩戴个人防护装备，确保人身安全。
•拆卸老化或损坏的天馈线，并清理连接端口。
•安装新的天馈线，并与设备进行连接。
4.4 连线调试•对新安装的天馈线进行测试和调试，确保连接质量。

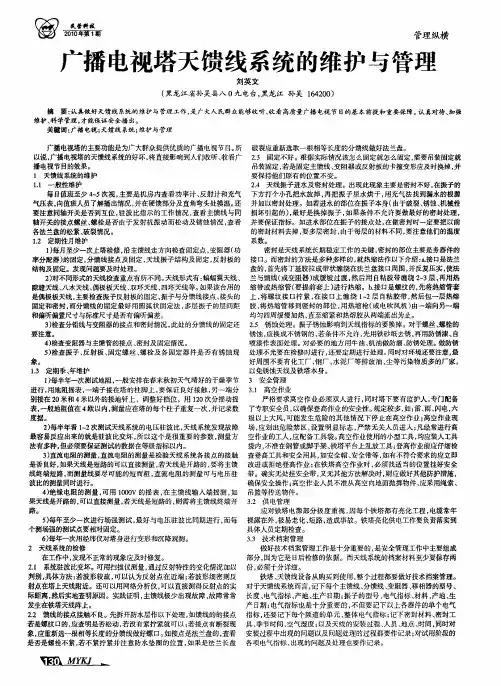

天馈线系统的检修维护
天馈线是发射系统的重要组成部分，其性能的好坏、直接影响到发射机的播出效果。
由于天馈线系统都安装在室外的铁塔或桅杆上，工作环境恶劣，容易发生故障，且维修困难。
尤其近几年来各发射台采用了大量的多工设备，一旦天馈系统发生故障，将会造成一个节目或多个节目的劣播甚至停播，后果非常严重。
因此天馈系统的维护和检修显得十分重要。
一、天馈线系统的定期检查和维护
天馈线系统正常使用时，应对以下各项进行定期检查维护：
1.检查天馈线系统各组成件及安装件是否牢固，其相互连接是否牢固，每年进行一次。
2.检查馈电系统中各连接法兰盘的螺栓是否连接紧固，每年进行一次。
3.天馈线系统的漏气和各接口处密封的检查，每次检查完毕，均应进行新的密封和缠绕，每半午进行一次。
4.对天线单元板、分馈电缆、功率分配器等主要组成件，均应对其变形情况进行检查，每年—次。
5.主馈电缆的开路直流电阻，每年检测一次。
6.包括主馈电缆在内的天线系统的驻波比的检查，每年一次。
二、天馈线系统的故障分析与判定
1.将发射机输出的额定功率p。
接入假负载（1.5Po），发射机工作正常。
然后将发射机输出的额定功率接入天馈线时，如果发射机参数异常或不能正常开机，这说明天馈线系统有故障，需要关机检修
2，如发射机智能化监控单元液晶显示屏显示Po正常，而Pr逐渐增大，也表明天馈线可能存在问题，以后可能会出现故障。
3.用驻波比测试仪、网络分析仪、扫频仪检测天线驻波比、天线带宽、电缆插损、功分器输入输出匹配等，可以比较方便快捷的判定天线系统的故障。
4.用三用表电阻挡检测天线内导体与外导体之间的直流电阻应小于3Ω，否则，可认为天线存在连接不好的可能。
5.断开功分器输出的连接电缆，用兆欧表检测主馈电缆内外导体间的绝缘电阻，应大于10MΩ。
如果绝缘电阳很小，表明主馈电缆内外导体间存在短路、进水的可能性极大。
三、故障检修与处理
1.驻波比变差
（1）天馈线各组成件的接头处存在接触不良，插芯松动或接头处渗水。
检查接头处螺栓是否拧紧，有无损坏，密封胶是否老化干裂失效，接头与接头间有无缝隙。
若存在这些问题，应更换螺栓，重新采取防漏、防浸水处理措施。
（2）主馈电缆中有潮湿气体或裂缝。
造成驻波比随天气变化时好时坏。
解决办法是给天线配置充气机，对裂痕处做防浸处理。
（3）分馈电缆中有一根或一根以上的芯线开路或连接不好，用50Ω负载电阻依次替代分馈电缆，驻波比变好的那根电缆就是有问题的电缆。
应更换电缆后重新连接。
2.输出功率全反射
（1）天馈线系统各组件连接处存在内芯未插、造成系统处于开路状态，应分段检查，补插处理。
（2）主馈电缆与功分器输入端口没有连接上，造成系统开路，应重新连接。
（3）多工器内部损坏，传输通路不通，应检查多工器。
3.高频短路
（1）主馈、分馈电缆因密封不好，或存在裂痕而进水，使内外导体之间形成高频短路，应做分段检查排水，重新密封处理。
（2）电缆芯线与外导体之间有金属类异物。
这种现象往往发生在安装时插芯断片未被及时发现取出。
应进行分段检查取出异物处理。
（3）发射机输出的额定功率大于天馈线系统的额定功率，内外导体间出现击穿拉弧而形成短路。
解决办法是降低发射机输出功率或
换用功率容量大的天线。
4.覆盖范围偏小
（1）发射机输出额定功率，天馈线驻波比符合要求，但覆盖的范围总是偏小。
这可能是选用的电缆插损大造成的，解决的办法是选用低损耗电缆。
（2）对于采用旋转场形的天线，分馈线的连接是对应固定的，不能交换连接。
如检修时连接错了，会改变电磁波的传输相位，部分功率不能发射出去。
检查接回原位置即可。
（3）主馈电缆、分馈电缆过长，总的插损过大。
解决办法是合理利用地形高度架设发射塔，尽可能减小馈线长度，并将多余的部分馈线去掉
四、天馈线系统的测量
1.天馈系统的驻波比是衡量整个系统好坏的重要技术指标。
许多故障都会引起驻波比变差。
所以应该经常检查天馈系统的驻波比。
2.用网络分析仪测量驻波比是一种简便的方法测量时，网络分析
仪到天馈系统间的测试电缆（含连接件）在所测频带其驻波比应小于1，15。
被测天馈系统的驻波比在网络分析仪上可以直接读数。
3.用功率计串接在发射机输出与天馈线入口之间，测量天馈线的入射功率P1反射功率P2，由下式可以计算出驻波比，方法如下：
4.天馈系统驻波比的规定值如下（在天馈系统的入口处测）：电视：甲级1.lO；乙级1.15；丙级1.20。
调频：甲级1.15；乙级1.12；丙级1.30
5.用扫频仪或矢量网络分析仪进行测量。
应注意测试所用的各种同轴转接器、电缆，其电压驻波比VSWR均应≤1.05，以免给测量带来大的误差。
6.天馈系统直流电阻测量
（1）测量直流电阻的目的是检验天馈系统中各连接点的接触是否良好。
仪器可采用双臂电桥或万用表的电阻挡。
（2）天馈系统天线单元端无直流接地时，宜在天线单元端的合适位置（如分支电缆接头处）对地短路后，进行直流电阻测量。
7.绝缘电阻测量
（1）天馈系统的绝缘电阻，在机房内主馈线输入端测量。
（2）仪器通常采用1000～2500V的兆欧表。
功率大于1kW（含I kW）用2500V兆欧表，小功率用1000V兆欧表。
（3）测量时需将系统中直流接地点断开，方能进行测量。
亦可将整个系统分段测量，计算总绝缘电阻。
8.年久失修的天馈线系统，其驻波比VSWR＞1.33（发射损耗＜17dB）时，不宜继续使用。
否则，易造成全固态发射机末级功放的损坏。
9.检修时，应防止过度挤压主馈、分馈电缆，安装走线的弯曲半径应大于0.5米。
