最新汽车电气设备(全)ppt

2．前照灯灯光暗淡
（1）故障原因：蓄电池容量不足，端电压降低；发电 机不发电或发电量不足，输出电压低；散光玻璃或反射镜 上有尘埃；电线接头松动和锈蚀，使电阻增大；灯丝蒸发、 功率降低。
（2）诊断排除方法：诊断时，应根据不同的故障现 象采取不同的诊断方法。
①个别灯丝暗淡 如果只有一个灯丝暗淡，故障往往是该灯丝功率偏低 或其线路接触不良，可更换灯泡对比检查，若更换灯泡后， 亮度正常，表明原灯泡有故障；否则，检修线路。
第二节 汽车前照灯及控制电路
一、对前照灯的要求
为保证汽车在夜间及能见度较低的情况下安 全、高速行驶，改善车内驾乘环境，便于交通安 全管理和车辆使用、检修，对现代汽车照明系统 提出如下要求：
1.照明设备能提供车前道路100m以上明亮均匀的 照明，在会车时，不应对迎面来车的驾驶员造成 眩目。随着车速的不断提高，要求道路照明的距 离也相应增加，现在有些车的照明距离已达到 200m以上。
二、对汽车灯具的要求
照明设备与信号装置安装可靠、完好 有效，不得因车辆振动而松脱、损坏、失 去作用或改变光照方向；所有灯光的开关 应安装牢固、开关自如，不得因车辆振动 而自行开关。开关的位置应便于驾驶员操 纵。
除前照灯的远光外，所有灯光均不得炫 目，左、右两边布置的灯具光色、规格必 须一致，安装位置对称。
前照灯的灯泡结构 1-玻璃泡；2-插头凸缘；3-插片；4-灯丝
前照灯的卤钨灯泡 1-近光灯丝；2-远光灯丝；3-定焦盘；
4-配光屏；5-凸缘；6-插片
反射镜俗称反光镜，其作用是尽可能地将灯泡发出的散 射光线聚合成集中的平行光束，提高光的强度，保证车前 150~400m范围内得到足够的照明。
前照灯的反射镜
①一个灯丝不亮 不论远光还是近光，如果只有一个灯丝不亮，故障往 往是该灯丝或其保险丝烧断所致，如果灯丝和保险丝正 常而灯不亮，说明该灯线路断路或接触不良，检查排除 即可。
②远光灯或近光灯都不亮 如果远光灯或近光灯都不亮，故障往往是变光开关有 故障或变光开关上的远光灯或近光灯接线脱落或保险丝 烧断，如果变光开关及其接线和保险丝正常而灯不亮， 再检修灯丝和线路。
汽车电气设备(全)ppt
第一节 汽车灯具的种类、用途及要求
一、汽车灯具的种类、用途
1. 外部灯具
常见的外部灯具有： 前照灯、雾灯、牌照灯、倒车灯、转向 灯、示位灯、示廓灯、驻车灯和警示灯。
2. 内部灯具
常见内部灯具有： 顶灯、阅读灯、行李箱灯、门灯、踏步灯、
仪表照明灯、警报及指示灯、工作灯、
配光镜的几何形状
结构类型： 按光学组件的结构类型不同，前照灯可分为可拆式、半
封闭式和全封闭式三种 。
全封闭式前照灯 1-配光镜；2-反射镜；3-接头；4-灯丝
半封闭式前照灯 1-配光镜；2-灯泡；3-反射镜；
4-插座；5-接线盒；6-灯壳
近光灯防眩目措施如下： （1）近光灯丝装在焦点上方 将近光灯丝装在反射镜焦点上方，使近光灯的光线经反射 镜反射后绝大部分投向路面，从而具有一定的防止眩目的作 用。 （2）在近光灯丝下方设配光屏 用配光屏挡住近光灯丝射向反射镜下半部的光线，从而消 除了近光灯光束向斜上方照射的部分，使防眩目效果得到进 一步改善。 （3）采用非对称近光光形 配光屏安装时偏转一定的角度，使近光的光形分布不对称， 不仅可以防止驾驶员眩目，还可以防止迎面而来的行人眩目， 并且照亮同方向的人行道路，更加保证了汽车行驶的安全。
1-停车灯开关；2-变光和超车开关；3-点火开关；4-车灯开关；5-中间继电器；6-牌照灯； 7-仪表灯调光电阻；8-雾灯继电器；9-行李箱灯；10-顶灯；11-行李箱灯门控开关；12-顶灯 门控开关；13-点烟器照明灯；14-雾灯开关照明灯；15-后风窗除霜器开关照明灯；16-空调 开关照明灯；17-雾灯指示灯；18-后雾灯；19-雾灯开关；20-前雾灯；21-仪表灯；22-时钟
③前照灯都不亮 如果远光灯和近光灯都不亮，故障往往是变光开关或其电源 线有故障。应首先检查仪表灯是否正常，如果仪表灯工作正常 ，说明车灯开关的电源线正常，将点火开关接通（必要的话） 、车灯开关置于2挡（前照灯接通）位置，检查变光开关上的火 线接线柱电压是否正常，若电压为零，说明车灯开关至变光开 关之间的线路断路或车灯开关有故障；若电压正常，可以短接 变光开关试验，灯亮，说明变光开关损坏，应更换；否则检查 变光开关后的线路和灯丝，必要时给予修理和更换。
三、前照灯控制电路
前照灯控制电路可分为两种：由电源、开关、照明装置 组成的电路和由电源、开关、继电器、照明装置组成的电路。 前一种电路，开关直接控制照明装置；后一种电路，开关经 过继电器控制照明装置，减小了开关的工作电流，有利于减 少开关的故障。在轿车上，这两种电路往往混合使用

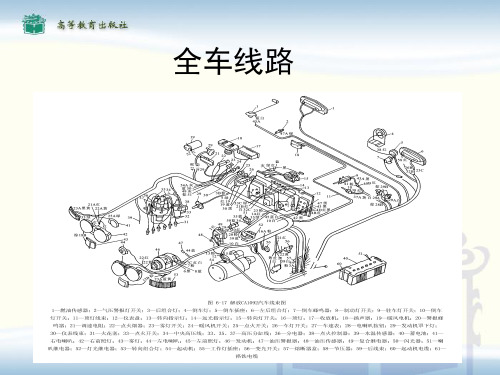

桑塔纳轿车照明电路
前位灯、后位灯、示廓灯、牌照灯和仪 表灯应能同时启闭，当前照灯关闭或发动 机熄火时仍能点亮。
危险警报指示灯的操纵装置应不受点 火开关和灯光总开关的控制。
汽车转向信号灯在侧面可见时视为满 足要求，否则应安装侧转向信号灯。
照明和信号装置的任一条线路出现故 障，不得干扰其他线路的工作。
前、后转向信号灯，危险警报闪光灯 及制动灯白天距100m可见；侧转向信号灯 白天距30m可见；前、后位置灯和示廓灯夜 间良好天气距300m可见。
2.驾驶员在夜间倒车时能看清车后的情况。
3.在夜间，其他行驶车辆驾驶员和行人在一定距 离内能看清车辆的牌号。
二、前照灯灯的结构
前照灯也称大灯或头灯，主要用于夜间行车时道路照明， 灯光为白色。包括远光灯和近光灯两种，远光灯用于保证车 前道路100m以上明亮均匀的照明，功率一般为50~60W；近 光灯在会车时和市区内使用，避免迎面来车驾驶员眩目，又 保证车前50m内的路面照明，功率一般为30~55W。有两灯 制和四灯制两种配置方法
照明灯；23-前照灯；24-右前、后示廓灯；25-左前、后示廓灯；26-远光指示灯
四、常见故障诊断与排除
1．前照灯不亮 （1）故障原因 前照灯保险丝烧断；电源线松动或脱落；搭铁线搭铁不良 或接插件接触不良；车灯开关或变光开关有故障。
（2）诊断排除方法 诊断时，应根据不同的故障现象采取不同的诊断方法，以提 高故障诊断和排除速度。
