稻壳输送旋转供料器结构设计稻壳输送旋转供料器是一种广泛应用于农业和饲料工业中的机械设备，它可以将稻壳等松散物料从储存仓库中输送到粉碎机、压缩机等工艺设备中，为后续生产过程提供原材料保障。
本文就稻壳输送旋转供料器的结构设计进行详细分析。
一、结构组成稻壳输送旋转供料器主要由料斗、旋转器、电机等部件组成。
料斗是输送原材料的起点，通常采用锥形设计，可以确保稻壳等松散物料自然落入旋转器中。
旋转器是整个设备的核心部件，由传动装置和旋转机构构成，旋转机构通常采用配有叶片的螺旋形，能够将原材料不断地向前输送并达到混合的效果。
电机是供应动力的主要设备，在整个设备中起着重要的作用。
二、结构设计1. 料斗设计：料斗的设计应尽可能地减少松散物料的堆积，以避免出现阻塞等问题。
为此，料斗内部必须有一定的倾斜度，能够确保物料自然地流向旋转器，并尽量减少流量。
同时，料斗还应配备清洗装置，以确保松散物料的清洗工作，防止产生杂质影响后续生产过程。
2. 旋转器设计：旋转器的设计应采用合理的旋转机构，确保其具有良好的输送效果和混合效果。
一般来说，螺旋形配有叶片的旋转机构比较理想，它能够将物料不断地向前输送并混合，达到预期效果。
同时，旋转机构的材料也应符合生产要求，能够抵御高温、高压等条件下的磨损和腐蚀。
3. 传动装置设计：传动装置应确保设备的稳定性和可靠性，应根据实际需求选择合适的传动形式。
常见的传动方式有齿轮传动、链传动、皮带传动等，选用不同形式的传动方式需综合考虑其特点和适用范围。
4. 电机设计：电机是设备的动力支撑，应合理选择电机规格和功率，确保其带动旋转器和传动装置的正常运行。
电机的选型应考虑设备的实际使用条件和环境，例如温度、湿度、制动要求等。
综上所述，稻壳输送旋转供料器的结构设计应综合考虑物料的输送性能、耐磨性、耐腐蚀性以及动力传输等多方面因素，根据实际生产需求进行合理的设计，从而确保设备能够正常稳定地工作，为后续生产提供充足的原材料保障。

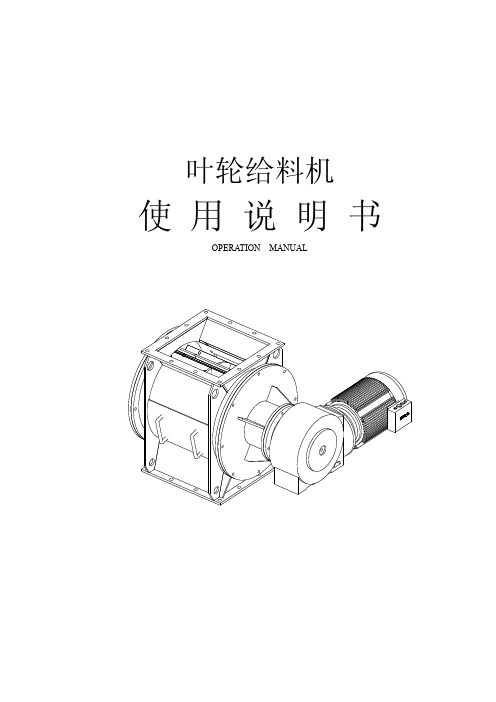

叶轮给料机使用说明书OPERATION MANUAL一、用途与特点叶轮给料机（又称旋转阀），它吸收了诸多先进卸料设备的优点，主要用于机械化和自动控制系统中均匀连续配料、输送及卸料等。
叶轮给料机整机具有体积小、重量轻、生产能力强、维修操作方便等特点。
叶轮给料机广泛用于环保、冶金、化工、耐火材料、电力、水泥、粮食、医药等行业，是控制输送煤粉、水泥、生熟料、谷物类等物料的理想设备。
叶轮给料机的主要性能特点有：1、在电机的驱动下，经减速机带动主轴上的叶轮旋转，把物料从上部料仓通过叶轮槽带动至出料口，均匀地喂送出去。
2、适用于各种松散无粘性的干燥物料。
3、根据被输送物料性质的特性可配防爆电机、变频调速或电磁调速电机等。
二、技术参数1、给料量：50m3/h；2、转速：29r/min；3、功率：3kW；4、减速电机：KL77B-50-Y-3KW-B57-0°。
三、结构与工作原理1、外形结构2、工作原理叶轮给料机（又称星形给料机、卸料阀）的工作原理是电机通过减速器带动主轴和叶轮一起旋转，物料从上部料仓通过进料口进入到叶轮槽内，旋转的叶轮把物料带到出料口喂送出去。
四、安装与调试1、安装注意事项⑴整个叶轮给料机必须保持清洁干净，尤其是壳体内不得有异物。
⑵检查所有的紧固件确保联接可靠，机器(包括电机)有良好的接地。
⑶整个叶轮给料机上下法兰固定必须联接牢固，同时使整机处于水平状态。
⑷检查电机接线情况，使其具备启动条件。
2、操作注意事项⑴注意开动电源时如有电机发热过高，必须停机检查，以免影响减速机的正常运转。
⑵减速机使用按减速机说明书要求执行，电机转向按箭头所示方向。
⑶如发现轴上出现漏粉现象，则应紧固两端的填料压盖螺栓。
⑷在操作过程中要检查轴承处的发热情况，一般轴承处温升不得大于60℃⑸在操作过程中若发现有异常振动，则停车加以排除。
⑹若在运转过程中发现螺栓松动，则应及时加以紧固。
旋转供料器用用处体现旋转供料器又称卸料器，经常用在收集物料系统中，作为料仓的下料设备。
旋转供料器是目前国内较最先进的卸料装置，结构紧凑、外形美观、机械效率高、传动平稳、噪音低、使用可靠、安装、维修方便，常常用在除尘系统中作为除尘系统的重要设备之一，它特别适用于粉尘，小颗粒物料，深受环保、冶金、化工、粮食、水泥、筑路、干燥设备等工业行业的工程项目择优选用。
1、旋转供料器能够避免卡死现象旋转供料器能够避免粉尘挤进轴承和大颗粒物料卡死现象。
工作时由减速电机通过联轴带动叶轮转动，把壳体上部的物料均匀带到下部，由下一个装置把物料送走。
2、旋转供料器内部结构紧凑1）旋转供料器具有自动锁紧机构及电动推杆具有双向保险系统，使工作可靠、平稳、灵活。
2）旋转供料器的胶带磨损量小风机，延长了胶带输送机的使用寿命三种类型旋转供料器的应用旋转供料器用于安装在负压下工作的卸料器的排料口处，上部接受卸料器排出的物料，依靠旋转的叶轮起着输送物料的作用，又担负着密封的作用，防止气力输送过程中从排料口吸入空气，保证卸料器的正常排料。
耐高温型：根据物料输送和下料口的温升不同因为温质对机体膨胀有影响，以及对轴承和油封系统不利，我厂设计了耐高温型外装式结构旋转供料器，它把运转部分与物料接触的箱体部分分离开来，可以安全的把轴承运转和油封系统不受交温影响而正常工作，此类产品不但耐高温，还可以针对由于吸温性物料和金属性粉末的输送和接受，具有很好的效果因为这类物体有穿透性，穿透油封装置物料直入轴承，导致运转不受而损坏机械，正是有外装的特点，它不会和物料接触。
普通型：可以用在80度以下及常温的通常物料上，它可以连续均匀向输料管内供料，而在系统和分离收尘部，它又可以作为卸料器功能。
耐压型：它采用封闭型转子，可以广泛用在吸送式、压送式气流输送系统和负压输送设备上，它可以保证输送管内的气流压力不泄漏，能够安全的输送和收结物料，所以在这方面称为万锁气器，它不但可以耐压，同时兼备普通型功能。
旋转给料器设备工艺原理引言旋转给料器是一种常见的物料输送设备，广泛应用于颗粒状、粉状和块状物料的输送。
其工作原理是通过旋转螺旋刀片将物料从进料口推入输送管道中，达到输送和计量的目的。
旋转给料器具有输送速度快、计量精度高、安装方便等优点，因此受到了广泛的应用和推崇。
本文将从旋转给料器设备的工艺原理、结构及工作原理进行详细的介绍和分析。
旋转给料器设备工艺原理工艺原理1.旋转给料器的输送原理是通过螺旋刀片将物料从进料口推入输送管道中。
螺旋刀片是由螺旋前缘、螺旋中央和螺旋后缘三部分组成，具有推挤、切割、搅拌等作用。
2.物料进入旋转给料器后，随着旋转螺旋刀片的转动，物料逐渐向前推进。
当物料到达旋转给料器的出口时，由于受到螺旋刀片的压缩和剪切，物料呈现出一定的流动性，从而实现了输送和流量计量的目的。
旋转给料器主要由进料口、输出口、旋转螺旋刀片、轴和传动装置等组成。
其整体结构紧凑、体积小、重量轻，可实现垂直安装和水平安装两种方式。
工作原理旋转给料器的工作流程如下：1.物料进入旋转给料器，并通过进料口进入输送管道。
2.随着旋转螺旋刀片的转动，物料逐渐向前推进。
3.当物料到达旋转给料器的出口时，受到螺旋刀片的压缩和剪切，物料呈现出一定的流动性，从而实现了输送和流量计量的目的。
4.经过计量的物料通过输出口流出旋转给料器，完成物料输送的过程。
旋转给料器设备的优点1.能够精确计量物料的流量和配比。
2.组成简单，易于安装和维护。
3.输送速度快，适用于高效生产和加工工艺。
4.适用于多种物料的输送，如颗粒状、粉状和块状物料等。
旋转给料器在许多领域都得到了广泛的应用，如化工、制药、食品、冶金等行业。
具体应用范围如下：1.化工行业：用于化工制品的输送，如化肥、涂料、树脂等。
2.食品行业：用于输送食品原料，如糖果、膨化食品、蛋糕等。
3.制药行业：用于输送药品原料，如中草药粉末、板蓝根粉、黄芪粉等。
4.冶金行业：用于输送金属粉末、铁矿石、钢水等。
气力输送设备的工作原理及旋转式供料器的结构气力输送设备由四大部分组成：1：气源部分2：料封泵3：落灰斗及落灰管4：输灰管道。
其中料封泵及落灰斗生产负责。
其余部分由用户自配。
料封泵由进气部分、扩散混合室、出料部分组成。
进气部分由进气调节阀、活动风管、调整机构、喷嘴等组成。
扩散混合室由泵体、气化装置、上部落灰斗组成，出料部分由扩压器（渐缩管、渐扩管）出灰短节组成。
气力输送设备工作原理：由气源来的低压空气，经调节阀（或减压阀）蝶式止回阀、活动风管、喷嘴进入泵体扩散室内，当粉状或颗粒状物料由落料斗落下进入喷嘴与扩压器之间的高速气流区时，即被吹散。
加之底部气化装置的气化作用，使物料气化而成悬浮状态。
此后即被高速气流送入扩压器的渐缩管内，流经喉部扩散管，进入输送管路，送至所要求的卸料点，即完成送料过程。
气力输送设备安装：1、一般情况下，料封泵装在料仓库底比较合适，落料顺畅。
如果放不在库底，置于旁边亦可。
但落料管斜角≥45°。
如果装在电除尘落灰斗下部，可以一斗一泵，亦可两斗两斜管一泵;特殊情况亦可四斗四斜管插入一台料封泵中，但所有落灰斜管的斜度均应≥45°。
2、料封泵一般置于坚硬的水平地面上即可，无需打基础安装地脚螺栓，当风管,出料管连接好以后，即可投运。
但要求进风管与泵管连接时应安装一个挠性节头。
3、料封泵的总高（包括料封泵灰斗）一般为 3.5－4.5m，根据现场实际情况亦可适当变动。
4、料封泵放置出口方向，可根据现场情况而定，一般超向灰库所在位置的方向为宜，或根据管路的走向而定。
5、本装置要求库顶收尘器的气体散放量应大于料封泵送料带风总量。
勿使库内出现正压情况，以免影响输灰系统工作。
6、要求气源、料封泵、输灰管全系统密封良好，漏风率小于 0.2％。
气力输送设备旋转式供料器的结构气力输送设备旋转式供料器用于工作压力在2，5atm以下，输送自流性较好，磨削较小的粉粒状、小块状物料的压送式气力输送装置。
旋转供料器又称旋转阀，星形下料器，锁气器通常的旋转供料器结构是带有数个叶片的转子在圆筒形的机壳内旋转，从上部料斗落入物料，充塞在叶片间的空格内，随叶片的旋转到下部而卸出，机体侧面设有均压排气口，可将叶轮回转带来高压气体从此排走，减少气体顶料现象，有利于物料的顺利下落，对压送式，吸送式气力输送系统，旋转供料器式主要的组成部件之一，他可以均与而连续的向熟料管内供料，而在系统的分离，收尘部，它又具备卸料器，锁气器的功能。
旋转供料器,俗称关风机,卸料器,旋转,旋转卸料阀,旋转阀等,是散状物料输送的主要设备.以可靠性强,价格实惠等优点广泛应用在粮食加工,化工原料,塑料冶金,能源矿业,建材水泥,码头等行业.啤酒厂麦芽车间、酿造车间输送大麦,麦芽等均使用旋转供料器旋转供料器主旋转供料器主要由主阀(壳体,端盖,叶轮,密封结构等),电机减速机,防护装置(链轮,链轮旋转供料器的配件-抽气室-加速室-防卡进料器，济南恒通粉体工程有限公司（0531-********）公司专业生产旋转供料器，旋转供料器又称星形给料器，旋转给料机，旋转阀，锁气器，关风机等，通常旋转供料器结构及工作原理是有带有数个叶片的转子在圆形机壳内旋转，将上部料斗中的物料通过叶片间的空隙旋转输送到下部卸出，而对于风力输送（压送式，吸送式）系统旋转供料器需要既完成上述卸料功能，又不使高压气体通过供料器泄露到上部料仓，影响物料的下落。
因此该旋转供料器式气力输送系统中重要的组成部件之一，他可以均匀而连续的向熟料管中定量额供料，从而完成物料的输送，而在系统的分离收尘部，它又可以作为卸料器的功能，主要机型介绍防卡型：采用防卡进料设计，根据不同介质调整间隙设计，必要时采用偏置是机体，镶片式转子，V型转子转子具有防卡和减少破碎功能，多种防卡设组合，耐压性采用封闭性转子，广泛应用在吸送式，压送式气力输送系统中，有效减少漏气量，保证气力输送的正常运行，耐温型，采用外装式结构，将运转部分远离与物料接触的箱体部分，可以使轴承和油封系统不受高温影响而正常工作，该机型也特别适用于金属粉末和超细粉料的输送，避免这些物料侵入轴承和油封系统，防粘型，采用特殊设计，能正常输送易粘。
旋转给料器也称星型卸料器广泛用于粮食、食品、饲料、油脂、化工、储运及其它工业中的气力输送或通风除尘网路卸料器之排料、排尘.适用于将压力状态下的粉尘或颗粒状物连续地、顺利地排入大气,是气力输送和通风除尘网路中的一种重要设备.其主要工作件是旋转的叶轮,既起着输送物料的作用，又担负密封作用.
一、星型卸料器工作原理
星型卸料器又称旋转给料器、关风器，是由带有数个叶片的转子在圆筒形机壳内旋转，从上部料斗落入的物料，充塞在叶片间的空格内，随叶片的旋转而卸出。
二、星型卸料器性能优势及特点
1、本产品加工精度高，具有锁气功能，可用于粉碎、分级系统的粉料定量供料器，又可作为分离、收尘等系统的卸料器，或用于压送式、吸送式气力输送系统。
2、带有压力平衡装置，可用在正压、负压输送系统。
3、可采用铸铁、铸钢、不锈钢、钛钢等多种材质，法
兰口可为方形或圆形等多种结构形式，满足用户不同需求。
星型卸料器又称卸料器,旋转给料器,锁气阀.通常星型卸料的结构是由带有数片叶片的转子叶轮,壳体,密封件及减速器,电动机等组成.当上部料仓的物料靠自重落下充填在叶片之间的空隙中,随叶片的旋转而上部卸出,因此,星型卸料器可以定量而连续地卸预知星型料器的定购价格
星型卸料器常用在气力输出系统中,对于压力输出系统或负压输出系统,星型卸料器以均匀,连续地向输料管供料,以保证气力输出管内的气,固体比较稳定,从而使气力输送能正常工作,同时,又能将卸料器的上,下部气压隔断起到锁气作用.因此, 星型卸料器是气力输送系统中常用的重要部件.。
旋转供料器工作原理引言：旋转供料器是一种常见的工业自动化设备，广泛应用于物料输送和供料的过程中。
它通过旋转的运动将物料从一个地方输送到另一个地方，实现自动化生产，提高工作效率。
本文将详细介绍旋转供料器的工作原理，从输入、输送、控制和输出四个方面进行阐述。
一、输入旋转供料器的输入部分主要包括供料仓和进料口。
供料仓是存放物料的地方，通常位于供料器的上方，可以根据需要设置不同的容量。
进料口连接着供料仓和旋转供料器的输送部分，它负责将物料从供料仓中传送到输送部分。
二、输送旋转供料器的输送部分由旋转机构和输送机构组成。
旋转机构通常由电机、减速器和旋转轴组成，它们共同提供旋转的动力，并使物料在输送过程中保持稳定。
输送机构通常由输送带或输送链组成，通过旋转机构的驱动，将物料从进料口输送到出料口。
三、控制旋转供料器的控制部分主要由控制系统和传感器组成。
控制系统可以根据生产需求，调整旋转速度和输送速度，确保物料的稳定输送。
传感器可以监测物料的输送状态，当出现异常情况时，及时发出信号，通知操作人员进行处理。
通过控制部分的运作，可以实现旋转供料器的自动化控制。
四、输出旋转供料器的输出部分主要包括出料口和接收装置。
出料口位于旋转供料器的下方，它可以根据需要设置不同的位置和形式，以适应不同的生产要求。
接收装置接收从旋转供料器中输送出来的物料，并将其用于生产或其他用途。
结论：通过以上的介绍，我们可以看出旋转供料器的工作原理是通过旋转的运动将物料从一个地方输送到另一个地方。
它具有输入、输送、控制和输出四个部分，每个部分都起到重要的作用。
旋转供料器的工作原理可以实现自动化生产，提高工作效率，广泛应用于各个行业中。
希望本文对读者能够更好地了解旋转供料器的工作原理，为实际应用提供参考和指导。
农机装备研发南方农机2016.1220谈叶轮式供料器的设计计算*胡宝林 ，刘文婷（中国农业机械化科学研究院，北京 100083）摘 要：叶轮式供料器也称为闭风器、闭风阀、真空阀、阻气阀，是常见的供料（卸料）装置，多安装在机械供料部分与气力输送接口之间，即可保证物料的顺利下落又可保证使储料箱与气力输送管道之间的密封隔离。
是物料输送系统中不可缺少的关键部件。
因此本文将有关设计结构、技术参数进行探讨，供广大设计人员参考。
关键词：叶轮式供料器；输送量；设计中图分类号：TH22 文献标志码：A 文章编号：1672-3872（2016）11-0020-02——————————————基金项目： “十二五”国家科技支撑计划项目课题——农资物流安全配送关键技术与装备研究示范（2015BAD18B01）作者简介： 胡宝林（1960-），男，辽宁葫芦岛人，工程师，研究方向：机械电气系统设备设计。
表1 输送量计算表2 储籽箱计算一、生产参数计算每小时生产化肥量（kg/h）30000化肥生产厂家给定每分钟生产化肥量（kg/min）500 每秒钟生产化肥量（kg/s）8.33 供料速度每班工作时间（h）11 每班总产化肥（kg）330000 复合化肥比重（kg/m 3）1500圆筒直径（mm）800 圆筒高度（mm）1500 变径高度（mm）500 出口长度（mm）500 出口宽度（mm）250 储料箱总高度（mm）2000 出口截面积（m 2）0.1250 圆筒截面积（m 2）0.5027 等于变径管上口截面积圆筒容积（m 3）0.7540 变径管容积（m 3）0.1464 台体容积储料箱总容积（m 3）0.9004 储存量（kg）1351 空箱装满化肥需要时间（s）162假定闭风阀停止排出1 叶轮式供料器的基本结构原理1.1 基本结构叶轮式供料器由机壳、叶轮、传动装置、密封条等组成[1]，机壳上端为进料口，与料斗或溜管相连接，下端为排料口，与水平接料三通或存料箱等相连接。
