依壽命公式計算選定線性滑軌之壽命距離
潤滑選用 潤滑劑選用，依設備需求可選擇潤滑脂、潤滑油或特殊潤滑劑潤滑
定期注入潤滑脂或自動供油
線性滑軌選用完成
G99TC11-0606
1-3 額定負荷
1-3-1 基本靜額定負荷
(1) 基本靜額定負荷 (C0)的定義 線性滑軌在靜止或運動中若承受過大的負荷，或受有很大衝擊負荷時，會導致珠道接觸面和鋼珠產生局部 的永久變形；當永久變形量超過某一限度，將妨礙線性滑軌運動的平穩性。基本靜額定負荷便是容許這個 永久變形量的極限負荷。依照定義：負荷的方向和大小不變的狀態下，在受到最大應力接觸面處，鋼珠與 珠道表面的總永久變形量恰為鋼珠直徑萬分之一時的靜止負荷。
二、HIWIN 產品系列 ............................................................................................................................... 17 2-1 HG系列─滾珠線性滑軌 ............................................................................................................................ 18 2-2 EG系列─低組裝式滾珠線性滑軌 .................................................................................................. 36 2-3 MGN/MGW系列─微小型線性滑軌 ................................................................................................ 52 2-4 RG系列─滾柱式線性滑軌 ............................................................................................................ 61 2-5 E2型式─自潤式線性滑軌 ............................................................................................................ 75 2-6 I G 型式─智慧型線性滑軌 ........................................................................................................................ 78 2-7 SE型式─金屬端蓋式線性滑軌 ................................................................................................................ 83 2-8 Q1型式─靜音式線性滑軌 ............................................................................................................ 84

上银导轨优势2
• E、组装容易并具互换性 • 组装时只要铣削或研磨床台上导轨之装配面，并依建议之步骤将导轨、
滑块分别以特定扭力固定于机台上，即能重现加工时的高精密度。传 统的滑动导引，则须对运行轨道加以铲花，既费事又费时，且一旦机 台精度不良，又必须再铲花一次。直线导轨具有互换性，可分别更换 滑块或导轨甚至是直线导轨组，机台即可重新获得高精密度的导引。 • F、润滑构造简单 • 滑动导引若润滑不足，将会造成接触面金属直接摩擦损耗床台，而滑 动导引要润滑充足并不容易，需要在床台适当的位置钻孔供油。直线 导轨则已在滑块上装置油嘴，可直接以注油枪打入油脂，亦可换上专 用油管接头连接供油油管，以自动供油机润滑。 • 精密加工机直线导轨(全部原装进口，假一罚十) • 高精度 高负载能力 高刚性 高可靠度 全密封防尘 运动平顺 低噪音 互 换性 安装容易 价格合理
MG.RG型号
• MGN7C MGN7H MGN9C MGN9H MGN12C MGN12H MGN15C MGN15H MGW7C MGW7H MGW9C MGW9H MGW12C MGW12H MGW15C MGW15H
• RGH25CA RGH25HA RGH30CA RGH30HA RGH35CA RGH35HA RGH45CA RGH45HA RGH55CA RGH55HA RGH65CA RGH65HA RGW25CC RGW25HC RGW30CA RGW30HA RGW35CC RGW35HC RGW45CC RGW45HC
上银导轨的列
• ① HG系列－ 四列式超重负荷 （LG系列-两列式） • 用途：机械加工中心，CN车床，磨床，精密加工 机，重
型切削机床，大理石切割机，橡塑胶机械，自动化装置， 运输设备，量测仪器 • ② EG系列－ 四列式中负荷 （AG系列-两列式） • 用途：自动化装置，高速运输设备，精密量测仪器，半导 体设备，木工机械 • ③ MG系列－ 两列式轻负荷小型线性滑轨 • 用途：小型化设备，医疗设备，IC制造设备，X-Y工作台 • ④ QE系列－ 自润式线性滑轨 • ⑤ QH系列静音式直线导轨 • ⑥WE系列-宽型直线导轨，国内一般不备货，货期45-70 天。 • ⑦IG系列－ 智慧型线性滑轨（线性导轨与位置测量器

GGC12BA /
GGC15BA /
/ / GGC9BAK / GGC12BAK / GGC15BAK /
N
5级
H
4级
P
3级
SP
2级
UP
/ / SBM(S)9 SBM(S)L9 SBM(S)12 SBM(S)L12 SBM(S)15 SBM(S)L15
F
N
E
H
D
P
C
B
H P
T1 T2,T3
T0 T1 T2 T3
N
5级
F
N
H
3，4级
D,E
H
P
2级
C
P
Z1
P
P0-P1
K1
Z2
P1
P2
K2
Z3
P0
P3
K3
ZF
P3
ZO
Z1
P
Z2
P1
Z3
P0
P0 P1
K1
P2
K2
P3
K3
ZZ-两侧刮板
SBM-不锈钢
Z/ZZ-带刮板 CC-轨安装面倒角
BHR-标准型
GGB-四方向等载 荷
BHS-低组装 型
GGC-微型
EA-法兰螺孔 R-防腐处理 FA-法兰光孔 B-轨道下锁
HSR55LA/LB,SHS55LC
LH55GL/HL,LY55GL/HL
/16
HSR65A/B,SHS65C
LH65EL/FL,LY65EL/FL,LAN6 5EL/FL
HSR65LA/LB,SHS65LC
LH65GL/HL,LY65GL/HL
SSR15XVY/XVMY，SR15V SSR15XWY/XWMY,SHS15V,SR15

MGN/MGW系列
特点：1.体积小、轻量化，适合小型设备利用；
2.滑轨、滑块材质为不锈钢，包括钢球、维持器也是不锈钢材质，具有防
锈特点；
3.采纳歌德式四点接触设计，可经受各方相负荷，刚性强，精度高；
4.有钢球维持器设计，在精度许诺下具有互换性。

MGW系列除以上特点外加宽了滑轨的设计，大幅提升力矩负荷能力，可单轴利用
应用范围：半导体制造设备，印刷电路板IC组装设备，医疗设备，机械手臂，
周密量测仪器，办公室自动化设备，其他小型直线滑动设备。

本体结构
规格型号：非互换型线性滑轨产品型号：
单出滑块型号：
E
单出滑轨产品型号：
安装注意事项：
各类型号尺寸：
更多信息请咨询凡一商城
精度表
非互换性线性滑轨精度
互换性线性滑轨精度
行走平行度：预压力：。

深圳上银直线导轨HGH55CA的介绍1 上银直线导轨HGH55CA的作用和设计要求当运动件上银直线导轨HGH55CA沿着承导件作直线运动时，承导件上的导轨起支承和导向的作用，即支承运动件和保证运动件在外力（载荷及运动件本身的重量）的作用下，沿给定的方向进行直线运动。

对上银直线导轨HGH55CA的要求如下：1.一定的导向精度。

导向精度是指运动件沿导轨移动的直线性，以及它与有关基面间的相互位置的准确性。

2.运动轻便平稳。

工作时，应轻便省力，速度均匀，低速时应无爬行现象。

3.良好的耐磨性。

导轨的耐磨性是指导轨长期使用后，能保持一定的使用精度。

导轨在使用过程中要磨损，但应使磨损量小，且磨损后能自动补偿或便于调整。

4.足够的刚度。

运动件所受的外力，是由导轨面承受的，故导轨应有足够的接触刚度。

为此，常用加大导轨面宽度，以降低导轨面比压；设置辅助导轨，以承受外载。

5.温度变化影响小。

应保证导轨在工作温度变化的条件下，仍能正常工作。

6.结构工艺性好。

在保证导轨其它要求的前提下，应使导轨结构简单，便于加工、测量、装配和调整，降低成本。

不同设备的导轨，必须作具体分析，对其提出相应的设计要求。

必须指出，上述六点要求是相互影响的。

2 上银直线导轨HGH55CA设计的主要内容设计导轨应包括下列几方面内容：1.根据工作条件，选择合适的导轨类型。

2.选择导轨的截面形状，以保证导向精度?3.选择适当的导轨结构及尺寸，使其在给定的载荷及工作温度范围内，有足够的刚度，良好的耐磨性，以及运动轻便和平稳。

4.选择导轨的补偿及调整装置，经长期使用后，通过调整能保持需要的导向精度。

5.选择合理的润滑方法和防护装置，使导轨有良好的工作条件，以减少摩擦和磨损。

6.制订保证导轨所必须的技术条件，如选择适当的材料，以及热处理、精加工和测量方法等。

上银直线导轨HGH55CA选型第一步---确定轨宽轨宽指滑轨的宽度。

轨宽是决定其负载大小的关键因素之一，四排滚珠（也有部分两排珠的）的方轨现货产品一般有15、20、25（23）、30（28）、35（34）、45、55（53）、65（63），某些品牌最大只生产到45规格，有些小厂家可能只到30。

HIWIN直线导轨HG系列HIWIN直线导轨系为一种滚动导引，借由钢珠在滑块与导轨之间作无限滚动循环，负载平台能沿着导轨轻易地以高精度作线性运动。

与传统的滑动导引相比较，滚动导引的摩擦系数可降低至原来的1/50，由于启动的摩擦力大大减少，相对的较少无效运动发生，故能轻易达到μm级进给及定位。

再加上滑块与导轨间的束制单元设计，使得直线导轨可同时承受上下左右等各方向的负荷，上述陈列特点并非传统滑动导引所能比拟，因此机台若能派和滚珠螺杆，使用直线导轨作导引，必能大幅提高设备精度与机械效能。

HIWIN直线导轨优点及特点：1.定位精度高使用直线导轨作为线性导引时，由于直线导轨的摩擦方式为滚动摩擦，不仅摩擦系数降低至滑动导引的1/50，动摩擦力与静摩擦力的差距亦变得很小。

因此当床台运行时，不会有打滑的现象发生，可达到μm级的定位精度。

2.磨耗少能长时间维持精度传统的滑动导引，无可避免的会因油腻逆流作用造成平台运动精度不良，且因运动时润滑不充分，导致运行轨道接触面的磨损，严重影响精度。

而滚动导引的磨耗非常小，故机台能长时间维持精度。

3.适用高速运动且大幅降低机台所需驱动马力由于直线导轨移动时摩擦力非常小，只需较小动力便能让床台运行，尤其是在床台的工作方式为经常性往返运行时，更能明显降低机台电力损耗量。

且因其摩擦产生的热较小，可适用于高速运行。

4.可同时承受上下左右方向的负荷由于直线导轨特殊的束制结构设计，可同时承受上下左右方向的负荷，不像滑动导引在平行接触面方向可承受的侧向负荷较轻，易造成机台运行精度不良。

5.组装容易并具互换性组装时只要铣削或研磨床台上导轨之装配面，并依建议之步骤将导轨、滑块分别以特定扭力固定于机台上，即能重现加工时的高精密度。

传统的滑动导引，则须对运行轨道加以铲花，既费事又费时，且一旦机台精度不良，又必须再铲花一次。

直线导轨具有互换性，可分别更换滑块或导轨甚至是直线导轨组，机台即可重新获得高精密度的导引。

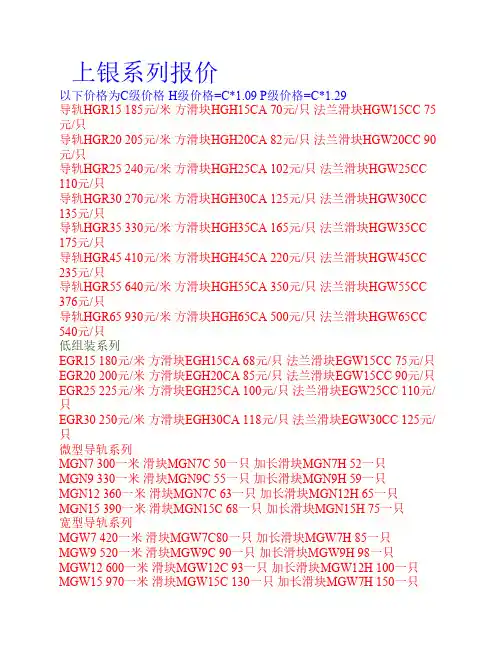

上银系列报价以下价格为C级价格 H级价格=C*1.09 P级价格=C*1.29导轨HGR15 185元/米方滑块HGH15CA 70元/只法兰滑块HGW15CC 75元/只导轨HGR20 205元/米方滑块HGH20CA 82元/只法兰滑块HGW20CC 90元/只导轨HGR25 240元/米方滑块HGH25CA 102元/只法兰滑块HGW25CC 110元/只导轨HGR30 270元/米方滑块HGH30CA 125元/只法兰滑块HGW30CC 135元/只导轨HGR35 330元/米方滑块HGH35CA 165元/只法兰滑块HGW35CC 175元/只导轨HGR45 410元/米方滑块HGH45CA 220元/只法兰滑块HGW45CC 235元/只导轨HGR55 640元/米方滑块HGH55CA 350元/只法兰滑块HGW55CC 376元/只导轨HGR65 930元/米方滑块HGH65CA 500元/只法兰滑块HGW65CC 540元/只低组装系列EGR15 180元/米方滑块EGH15CA 68元/只法兰滑块EGW15CC 75元/只EGR20 200元/米方滑块EGH20CA 85元/只法兰滑块EGW15CC 90元/只EGR25 225元/米方滑块EGH25CA 100元/只法兰滑块EGW25CC 110元/只EGR30 250元/米方滑块EGH30CA 118元/只法兰滑块EGW30CC 125元/只微型导轨系列MGN7 300一米滑块MGN7C 50一只加长滑块MGN7H 52一只MGN9 330一米滑块MGN9C 55一只加长滑块MGN9H 59一只MGN12 360一米滑块MGN7C 63一只加长滑块MGN12H 65一只MGN15 390一米滑块MGN15C 68一只加长滑块MGN15H 75一只宽型导轨系列MGW7 420一米滑块MGW7C80一只加长滑块MGW7H 85一只MGW9 520一米滑块MGW9C 90一只加长滑块MGW9H 98一只MGW12 600一米滑块MGW12C 93一只加长滑块MGW12H 100一只MGW15 970一米滑块MGW15C 130一只加长滑块MGW7H 150一只国产导轨滑块报价导轨宽度15 HGH15 130元一米方滑块50元法兰滑块52元导轨宽度20 HGH20 140元一米方滑块55元法兰滑块58元导轨宽度23 HGH25 170元一米方滑块75元法兰滑块75元导轨宽度28 HGH30 200元一米方滑块95元法兰滑块100元导轨宽度34 HGH35 260元一米方滑块130元法兰滑块135元导轨宽度45 HGH45 390元一米方滑块200元法兰滑块200元导轨宽度54 HGH55 700元一米方滑块390元法兰滑块310元台湾上银国产微型导轨报价导轨单价标准滑块单价加长滑块单价MGN7/mm　0.13MGN7C　30MGN7H32MGN9/mm0.13　MGN9C　28MGN9H33MGN12/mm　0.13MGN12C30MGN12H32MGN15/mm　0.14MGN15C40MGN15H40。

上银直线导轨选型资料（一）引言概述：本文为《上银直线导轨选型资料（一）》的文档，旨在提供有关上银直线导轨的详细信息和选型参考，以帮助读者了解和选择适合他们需求的直线导轨产品。

正文：一、上银直线导轨的概述1.1 直线导轨的定义和作用1.2 上银直线导轨的特点和优势1.3 上银直线导轨的应用领域1.4 上银直线导轨的市场趋势1.5 上银直线导轨的发展历程二、上银直线导轨的结构和分类2.1 上银直线导轨的结构原理2.2 上银直线导轨的分类及特点2.3 上银直线导轨的尺寸规格2.4 上银直线导轨的材质和制造工艺2.5 上银直线导轨的相关标准和认证三、上银直线导轨的选型指南3.1 上银直线导轨选型的基本原则3.2 选型参数和技术指标的解释3.3 上银直线导轨的动载荷计算方法3.4 温度、速度和加速度对选型的影响3.5 选型工具和在线平台的使用介绍四、上银直线导轨的安装和维护4.1 安装前的准备工作及注意事项4.2 安装上银直线导轨的步骤和方法4.3 导轨的调试和对齐技巧4.4 上银直线导轨的常见故障及解决方案4.5 维护和保养上银直线导轨的方法和周期五、上银直线导轨的市场价格和供应商推荐5.1 上银直线导轨的市场价格分析5.2 市场上主要供应商的调研和比较5.3 推荐的上银直线导轨产品型号和厂家5.4 选型实例和案例分析5.5 上银直线导轨选型需注意的事项总结：本文全面介绍了上银直线导轨的概述、结构分类、选型指南、安装维护及市场价格和供应商推荐等方面的内容。

通过阅读本文，读者可以对上银直线导轨的特点、应用领域和选型原则有更深入的了解，并能根据自身需求选择合适的上银直线导轨产品。

MGN系列特性： ●体积小、轻量化，特别适合小型化设备使用。 ●滑块、滑轨材质提供不锈钢及合金钢两种。不锈钢材 质之直线导轨，包含滑块、滑轨及其它金属配件如钢 珠、保持器等，皆使用不锈钢材质。具备防锈特性。 ●采用歌德型四点接触设计，可ห้องสมุดไป่ตู้受各方向负荷，具备 钢性强，精度高特性。 ●有钢珠保持器设计，在精度允许下具备互换性。
如需详细规格样本，联络我们
HIWIN EG系列直线导轨
EG系列使用四列钢珠承受负荷设计， 使其具备高刚性、高负荷的特性，同 时具备四方向等负载特色、及自动调 心的功能， 可吸收安装面的装配误差， 得到高精度的诉求。 加上降低组合高 度及缩短滑块长度，非常适合高速自 动化产业机械及空间要求的小型设备 使用。
HIWIN MGN系列直线导轨
HIWIN HG系列直线导轨
HG系列直线导轨，为四列式单圆弧牙型接触直 线导轨，同时整合最佳化结构设计之超重负荷精密 直线导轨，比其他同类型之四列式直线导轨提升 30%以上之负荷与刚性能力；具备四方向等负载特 色，及自动调心功能，可吸收安装面的装配误差， 得到高精度的诉求。
特点： 1、 容许负荷大 2、 所有方向皆具备有高刚性 3、 润滑构造简单 4、 自动调心能力 5、 具有互换性
HIWIN MGW系列直线导轨
MGW系列特性： ●加宽滑轨之设计大幅提升力矩负荷能力，可单轴使用。 ●歌德型四点接触设计，可承受各种方向之负荷并具备高钢性之特点。 ●滑块装有微小型保持钢丝，取下滑块钢珠也不会脱落。 ●滑轨、滑块及所有金属配件均采用不锈钢材质，具抗腐蚀之特性
HIWIN 直线导轨MGN体积小、轻量化，特别适合小型化设备使 用。 滑块、滑轨材质提供不锈钢及合金钢两种。不锈钢材质 之线性滑轨，包含滑块、滑轨及其它金属配件如钢珠、保持器 等，皆使用不锈钢材质，具备防锈的特性。采用哥德型四点接 触设计，可承受各方向负荷，具备刚性强，精度高等特性。有 钢珠保持器设计，在精度允许下具备互换性。

万禧万德（天津）机电科技有限公司HIWIN导轨的型号HIWIN直线导轨（总代理）原装HIWIN台湾线性导轨HGH、HGW、EGH、EGW、MGN、MGW 滑块线性滑轨滑块/微型导轨/HIWIN静音式线性导轨/HIWIN滚柱式直线导轨/HIWIN线性滑块/HIWIN静音式线性滑轨上银HIWIN。

高组装系列：HGH-CA /HA、HGW-CA/HA 规格大小：15～65；低组装系列：EGH-SA/CA、EGW-SA/CA 规格大小：15～30微型系列：MGN-C/H、MGW-C/H 规格大小：7～15* 高组装方形型号：HGH15CA HGH20CA HGH20HA HGH25CA HGH25HA HGH30CA HGH30HA HGH35CA HGH35HA HGH45CA HGH45HA HGH55CA HGH55HA HGH65CA HGH65HA* 高组装法兰形型号：HGW15CA HGW20CA HGW20HA HGW25CA HGW25HA HGW30CA HGW30HA HGW35CA HGW35HA HGW45CA HGW45HA HGW55CA HGW55HA HGW65CA HGW65HA * 高组装法兰形下锁式型号：HGW15CB HGW20CB HGW20HB HGW25CB HGW25HB HGW30CB HGW30HB HGW35CB HGW35HB HGW45CB HGW45HB HGW55CB HGW55HB HGW65CB HGW65HB* 高组装法兰形上下锁式型号：HGW15CC HGW20CC HGW20HC HGW25CC HGW25HC HGW30CC HGW30HC HGW35CC HGW35HC HGW45CC HGW45HC HGW55CC HGW55HC HGW65CC HGW65HC* 低组装方形上锁式型号：EGH15SA EGH15CA EGH20SA EGH20CA EGH25SA EGH25CA EGH30SA EGH30CA* 低组装法兰形上锁式型号：EGW15SA EGW15CA EGW20SA EGW20CA EGW25SA EGW30SA EGW30CA* 低组装法兰形下锁式型号：EGW15SB EGW15CB EGW20SB EGW20CB EGW25SB EGW25CB EGW30SB EGW30CB* 微型导轨型号：MGN7C MGN7H MGN9C MGN9H MGN12C MGN12H MGN15C MGN15H MGW7C MGW7H MGW9C MGW9H MGW12C MGW12H MGW15C MGW15H特征：HIWIN-Q1系列静音式线性滑轨，乃基于四列式单圆弧牙型接触设计，为提升竞争优势，而积极研发之高性能线性滑轨。

M． 进口 HIWIN 品牌线性滑轨
1. RG 系列滚柱式直线导轨----------------------------------------------------------------------总 199, M2
1.1 滚柱导轨特点-------------------------------------------------------------------------------------------------总 199, M2 1.2 寿命计算与受力分析 / 1.3 本体结构-------------------------------------------------------------------总 200, M3 1.4 规格说明 / 1.5 导轨系列型式----------------------------------------------------------------------------总 201, M4 1.6 精度等级-------------------------------------------------------------------------------------------------------总 202, M5 1.7 预压力----------------------------------------------------------------------------------------------------------总 203, M6 1.8 润滑方式/1.9 防尘配备-------------------------------------------------------------------------------------总 204, M7 1.10 刮油片摩擦阻力 / 1.11 导轨及滑块安装基面本身误差要求-------------------------------------总 205, M8 1.12 滚柱式直线导轨安装注意事项 / 1.13 单支标准长度及最大长度-----------------------------总 207, M10 1.14 RGH-CA/RGH-HA 系列滚柱式直线导轨尺寸表---------------------------------------------------总 208, M11 1.15 RGW-CC/RGW-HC 系列滚柱式直线导轨尺寸表 / 1.16RGR-T 下锁式导轨尺寸表-------总 209, M12

上银导轨的切割方法上银直线导轨，大型磨床的规格是4米，最长为5.6米，而且相对于日本海运的运费来说，台湾的超长集装箱运费也比较便宜，所以，台湾上银导轨全部是整长发回国内，再根据客户实际需求进行裁切，相对来说，这样废料就比较少，所以，市场上面台湾上银导轨的价格就比较便宜。

因为轨道一般硬度达到58-62°，所以对台湾上银导轨的切割也比较讲究，不然可能因为硬度以及切割机功率过小，导致切割部位发黑，影响上银导轨美观！我们公司采用的是台湾TJQGJ-75型直线滑轨切割机主要技术性能指标：1．切割导轨宽度范围：12mm~75mm。

2．导轨切割机电机参数：三相异步电机；功率：5.5KW；转速：2800r/min。

3．导轨切割机砂轮片工作转速：3200r/min4．导轨切割机用砂轮片：金相切割砂轮片，导轨宽度为30 mm及以下用砂轮片型号：外直径300 mm X厚度1.5 mm X内直径32 mm; 导轨宽度为35mm及以上用砂轮片型号：外直径300 mm X厚度2 mm X内直径32 mm。

5．生产效率：导轨宽度为30 mm及以下：10s~20s/刀；导轨宽度为35mm以及以上：35s~70s/刀。

6．导轨切割机采用循环冷却液（切削液）进行冷却，有效地防止了导轨切面发黑现象产生。

7．电源：3~ AC380V。

8．导轨切割机带安全防护罩和安全行程开关对操作人员安全保护，安全防护罩必须关闭到位，才能启动导轨切割机进行导轨切割。

9．导轨切割机附带进料和出料滚筒线，使导轨切割更方便。

10．外型尺寸：（L）1045mmX（W）750mmX（H）1060mm。

在切割过程中，要注意的就是上银导轨的高组装以及低组装的轨道，非常容易弄错，因为上银导轨的轨道在背光条件下，轨道表面会清晰的看出其钢印型号，一般轨道的字样为“HGR C"HG就代表了高组装导轨，分割出高低组装以后，我们就需要合理的配置导轨切割长度，争取最小的余料和废料。

直线导轨是机械行业最重要的负载元件，负载平台沿着导轨无限循环做高精度直线运动，上银导轨高精度，耐磨，高速运动摩擦少，润滑结构简单，那么上银直线导轨规格型号选型计算规则是什么呢？使用条件设定应用设备类型内部空间限定尺寸应用设备的精度要求应用设备刚性要求负荷方式有效行程运行速度、加速度使用频率使用环境要求的寿命年限选用上银导轨系列类型HG系列滚珠导轨:磨床、铣床、车床、钻床、综合加工机、放电加工机、镗床、线切割机、精密量测仪器、木工机械、搬运机器、运送装置。

EG系列低组导轨:产业自动化机器、半导体机械、镭射雕刻机、包装机器。

MG系列微型导轨:印表机、机器手臂、电子仪器设备、半导体设备。

RG系列重型导轨:CNC加工机、重切屑加工机、CNC磨床、射出成型机、放电加工机、线切割机、大型龙门机床QH系列静音导轨:高速、宁静、低发尘需求产业。

WE/QW系列是单轴设备专用。

选用直线导轨精度等级C:普通H:高P:精密SP：超精密UP:超高精密假定滑块尺寸和数量依据经验选用负荷状态若与滚珠丝杆配合使用，则直线导轨规格与丝杠外径相似，例如：若滚珠丝杠为35mm则选用HG35规格的。

计算滑块最大负荷参照负荷计算例计算出单个滑块最大等效负荷确认选用的直线导轨静安全系数应超过静安全系数使用表所列之值。

选择预压力依据刚性要求及其安装精度选用确认刚性参照刚性表计算变形量(提高预压力，加大选用尺寸或滑块数量以提供刚性)计算使用寿命依据使用速度、频率计算寿命距离要求（依据寿命公式计算选定直线导轨的寿命距离）润滑选用润滑剂选用，应设备要求可选择润滑脂、润滑油、特殊润滑剂，润滑定期注入润滑脂或自动供油。

上银直线导轨选型手册
上银直线导轨选型手册是为客户提供上银直线导轨的选型参考，主要包括以下内容：
导轨结构和特点介绍：介绍上银直线导轨的结构、特点、优势等。

选型流程和注意事项：介绍如何根据应用需求和条件，选择合适的上银直线导轨以及注意事项。

产品型号和参数表：列出各种型号的上银直线导轨的参数和性能指标，方便客户对比和选择。

安装和维护指南：提供上银直线导轨的安装维护方法和注意事项，使客户能够正确使用和维护导轨。

通过这个手册，客户可以更好地了解上银直线导轨的特点和性能指标，选择最合适的产品，减少误选的风险，提高设备的性能和效率。

HIWIN直线导轨HG系列HIWIN直线导轨系为一种滚动导引，借由钢珠在滑块与导轨之间作无限滚动循环，负载平台能沿着导轨轻易地以高精度作线性运动。

与传统的滑动导引相比较，滚动导引的摩擦系数可降低至原来的1/50，由于启动的摩擦力大大减少，相对的较少无效运动发生，故能轻易达到μm级进给及定位。

再加上滑块与导轨间的束制单元设计，使得直线导轨可同时承受上下左右等各方向的负荷，上述陈列特点并非传统滑动导引所能比拟，因此机台若能派和滚珠螺杆，使用直线导轨作导引，必能大幅提高设备精度与机械效能。

HIWIN直线导轨优点及特点：1.定位精度高使用直线导轨作为线性导引时，由于直线导轨的摩擦方式为滚动摩擦，不仅摩擦系数降低至滑动导引的1/50，动摩擦力与静摩擦力的差距亦变得很小。

因此当床台运行时，不会有打滑的现象发生，可达到μm级的定位精度。

2.磨耗少能长时间维持精度传统的滑动导引，无可避免的会因油腻逆流作用造成平台运动精度不良，且因运动时润滑不充分，导致运行轨道接触面的磨损，严重影响精度。

而滚动导引的磨耗非常小，故机台能长时间维持精度。

3.适用高速运动且大幅降低机台所需驱动马力由于直线导轨移动时摩擦力非常小，只需较小动力便能让床台运行，尤其是在床台的工作方式为经常性往返运行时，更能明显降低机台电力损耗量。

且因其摩擦产生的热较小，可适用于高速运行。

4.可同时承受上下左右方向的负荷由于直线导轨特殊的束制结构设计，可同时承受上下左右方向的负荷，不像滑动导引在平行接触面方向可承受的侧向负荷较轻，易造成机台运行精度不良。

5.组装容易并具互换性组装时只要铣削或研磨床台上导轨之装配面，并依建议之步骤将导轨、滑块分别以特定扭力固定于机台上，即能重现加工时的高精密度。

传统的滑动导引，则须对运行轨道加以铲花，既费事又费时，且一旦机台精度不良，又必须再铲花一次。

直线导轨具有互换性，可分别更换滑块或导轨甚至是直线导轨组，机台即可重新获得高精密度的导引。

***********************************************************************************************************
RG 系列直线导轨，以滚柱型滚动体取代了钢珠，为实现超高刚性与超重负荷能力而设计；透 过滚动体与滑轨与滑块的线接触方式，让滚动体在承受高负荷时仅仅形成微量的弹性变形， 更藉由45度的接触角度的设计，让整体线性滑轨达到四方向等高刚性、等高负荷能力的特性 表现。透过超高刚性的实现，可大幅提升加工精度，达到高精度的诉求；由于超重负荷的特 性，进而延长线性滑轨的使用寿命。 RG 系列直线导轨应用： 自动化设备 重型搬运设备 CNC 加工机 重切削加工机 CNC 磨床 射出成型机 放电加工机 大型龙门机床 高刚性与重负荷需求的工作机械 HIWIN-RG 系列滚柱直线导轨型号： RGH15CA RGH20CA RGH25CA RGH30CA RGH35CA RGH45CA RGH55CA RGH65CA RGW15CC RGW20CC RGW25CC RGW30CC RGW35CC RGW45CC RGW55CC RGW65CC RGH20HA RGH25HA RGH30HA RGH35HA RGH45HA RGH55HA RGH65HA RGW20HC RGW25HC RGW30HC RGW35HC RGW45HC RGW55HC RGW65HC ******************************************************************************** MG 系列线性滑轨，MGN 体积小、轻量化，特别适合小型化设备使用。 滑块、滑轨材质提供 不锈钢及合金钢两种。不锈钢材质之线性滑轨，包含滑块、滑轨及其它金属配件如钢珠、保 持器等，皆使用不锈钢材质，具备防锈的特性。 采用哥德型四点接触设计，可承受各方向负 荷，具备刚性强，精度高等特性。 有钢珠保持器设计，在精度允许下具备互换性。 MGW﹝宽幅﹞ 加宽滑轨之设计大幅提升力矩负荷能力，可单轴使用。 哥德型四点接触设计， 可承受各种方向之负荷并具有高刚性之特点。 滑块装有微小型保持钢丝，取下滑块钢珠也不 会脱落。滑轨、滑块及所有金属配件均采用不锈钢材质，具抗腐蚀之特性。 MG 系列线性滑轨应用： 半导体制造设备 印刷电路板 IC 组装设备 医疗设备 机器手臂 精密量测仪器 办公室自动化设备 其它小型直线滑动装置 HIWIN-MG 系列微型导轨型号： MGN7C MGN9C MGN12C MGN15C MGN7H MGN9H MGN12H MGN15H MGW7C MGW9C MGW12C MGW15C MGW7H MGW9H MGW12H MGW15H

「干货分享」上银导轨滑块型号字母含义
以HGW25CAE2R1600EZAPⅡ DD/EZ/RC为例
HG：表示上银HG系列导轨滑块
W：表示滑块的形状，一般情况下W表示滑块带法兰
25：表示导轨和滑块的尺寸
C：表示滑块的长短标识，C表示标准长度，H表示加长型
A：滑块的安装方式
2：表示一套导轨滑块上的滑块数量
R：表示导轨安装孔的方式，一般都是R形式，也是标准型式
1600：表示导轨长度
E：导轨滑块是否特殊加工，一般都是无记号，表示标准滑块
ZA：表示滑块预压量大小，也可以看作滑块在导轨上的松紧度，一般有轻中重三种方式
P：表示导轨滑块精度，这个精度导轨和滑块对应的，滑块是什么精度，导轨也是同样的精度
II：表示配对使用，无记号表示单套使用，II表示2套导轨滑块配套使用，III表示3套配套使用
DD/E2/RC：表示滑块额外加装的防尘配件；假如型号没有这部分，表示滑块为标准滑块。

整个型号的意思为：HG系列导轨滑块，滑块为W法兰型，尺寸是25 长度是C的标准长滑块，滑块安装孔是A形式，一整套的滑块数量是2，R孔的导轨，长度是500，预压是Z0的预压，导轨滑块的精度是C级。
