4.4 流程图电梯上下行流程图见图4-4。
假设电梯停在N（N=1,2,3,4）楼,M楼有信号,M ＞N时，电梯上行；M＜N时，电梯下行。
图4-4 电梯上下行流程图在电梯运行过程中，电梯上升（或下降）途中，任何反方向下降（或上升）的外呼梯信号均不响应，但如果反向外呼梯信号前方向无其它内、外呼梯信号时，则电梯响应该外号。
电梯应具有最远反向外梯响应功能。
例如：电梯在一楼，而同时有二层向下外呼梯，三层向下外呼梯，四层向下外呼梯，则电梯先去四楼响应四层向下外呼梯信号。
电梯响应流程图见图4-5。
图4-5 电梯响应流程图当电梯到达系统控制的目标楼层时，控制系统发出开门信号，电梯门开，当门开到开门限位时，计时3秒钟，然后关门，直到关门限位产生信号。
此过程期间，按开门按钮电梯门打开，按关门电梯门关闭，并且当门关闭动作时，门间来人会使光电传感器产生信号，控制系统发出开门信号，电梯开关门流程图见图4-6。
图4-6 电梯开关门流程图4.5 操作原理简要说明电梯由安装在各楼层厅门口的上升和下降呼叫按钮进行呼叫操纵，其操纵内容为电梯运行方向。
电梯轿箱内设有楼层内选按钮S1～S4，用以选择需停靠的楼层。
L1为一层指示、L2为二层指示、L3为三层指示、L4为四层指示，SQ1～SQ4为到位行程开关。
具体如下：1、开始时，电梯处于任意一层。
2、当有外呼梯信号到来时，电梯响应该呼梯信号，到达该楼层时，电梯停止运行，电梯门打开，延时3S后自动关门。
3、当有内呼梯信号到来时，电梯响应该呼梯信号，到达该楼层时，电梯停止运行，电梯门打开，延时3S后自动关门。
4、在电梯运行过程中，电梯上升（或下降）途中，任何反方向下降（或上升）的外呼梯信号均不响应，但如果反向外呼梯信号前方向无其它内、外呼梯信号时，则电梯响应该外号。
5、电梯应具有最远反向外梯响应功能。
例如：电梯在一楼，而同时有二层向下外呼梯，三层向下外呼梯，四层向下外呼梯，则电梯先去四楼响应四层向下外呼梯信号。
电梯小修、中修、大修工艺要求XXXX电梯工程有限公司电梯小修、中修、大修的工艺要求1. 适应范围适用于湖南南方电梯有限公司维修/保养的电梯。
适用于额定速度不大于2.5m/s的乘客电梯、载货电梯。
2. 引用标准GB 7588-2003 电梯制造与安装安全规范GB 8903-2005 电梯用钢丝绳GB/T10058-2009 梯技术条件GB/T10059-2009 电梯试验方法GB10060-1997 电梯安装验收规范GB12974-1991 交流电梯电动机通用技术条件3. 检修人员必备的电梯专业知识检修人员首先对要检修的电梯进行了解，经勘察到现场检测掌握一定的结构和功能及电梯存在问题并提出检修项检修计划及维修周期。
经业主或用户确认同意，签订合同，方可进行施工。
对检修电梯的主要技术负责人必须具备对一般常用电梯的专业知识；电梯的结构及主要部件的功能。
包括：（1）机房；（2）曳引机、制动器和钢丝绳；（3）限速器等安全装置；（4）轿厢和对重；（5）井道；（6）控制设备及信号装置；（7）主要部件在电梯上的功能；（8）自动扶梯的结构及功能；（9）自动扶梯的主要参数；（10）扶梯布置形式；（11）扶梯工作制；（12）扶梯主要部件的寿命；（13）室外型自动扶梯；（14）扶梯安全装置；（15）主要电梯部件在自动扶梯上的功能。
检修电梯的主要技术负责人还要掌握电梯的设计、制造、安装等国家标准和行业标准以及修订情况，才能做好电梯的检修（维修）工作。
4. 检修内容和检修周期4.1 检修内容包括两方面：（1）日常电梯在使用过程中临时出了故障，电梯不能运行的情况下，要由检修人员对电梯进行检测确定修复的措施。
（2）正常使用的电梯到一定时间也要有检修计划，那就是月、季、年或3～5年等的检修内容。
一般月检修对电梯的各种安全装置进行检查或润滑部位是否加油了。
年检修检查要对机械、电气与安全设备工作情况和主要零部件的使用有否磨损或需要调整等。

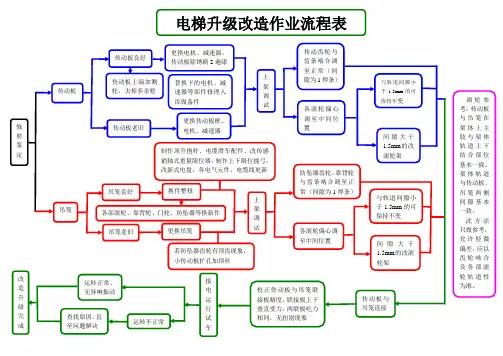

电梯升级改造作业流程表修前鉴定传动板良好传动板上端加侧轮，去掉多余轮更换电机、减速器，传动板除锈刷2遍漆上架调试传动齿轮与齿条啮合调至正常（间隙为1焊条）与轨道间隙小于1.5mm的可保持不变替换下的电机、减速器等部件修理入库做备件传动板传动板老旧更换传动板框、电机、减速器各滚轮偏心调至中间位置间隙大于1.5mm的改滚轮架吊笼吊笼良好吊笼老旧换件整修更换吊笼制作顶升抱杆、电缆滑车配件、改传感销轴式重量限位器，制作上下限位撞弓，改新式电盘，各电气元件、电缆线更新上架调试防坠器齿轮、靠背轮与齿条啮合调至正常（间隙为1焊条）若防坠器齿轮有顶齿现象，小传动板扩孔加顶丝各滚轮偏心调至中间位置与轨道间隙小于1.5mm的可保持不变间隙大于1.5mm的改滚轮架改造升级完成运转正常、无异响振动查找原因，直至问题解决运转不正常接电运行试车校正传动板与吊笼联接板精度，联接板上下垂直受力，两联板吃力相同，无扭别现象传动板与吊笼连接调轮参考：传动板与吊笼在架体上主肢与架体轨道上下结合部位基本一致。
架体轨道与传动板、吊笼两侧间隙基本一致。
此方法只做参考，允许轻微偏差，应以齿轮啮合及各部滚轮轨道性为准。
各部滚轮、靠背轮、门轮、防坠器等换新件。

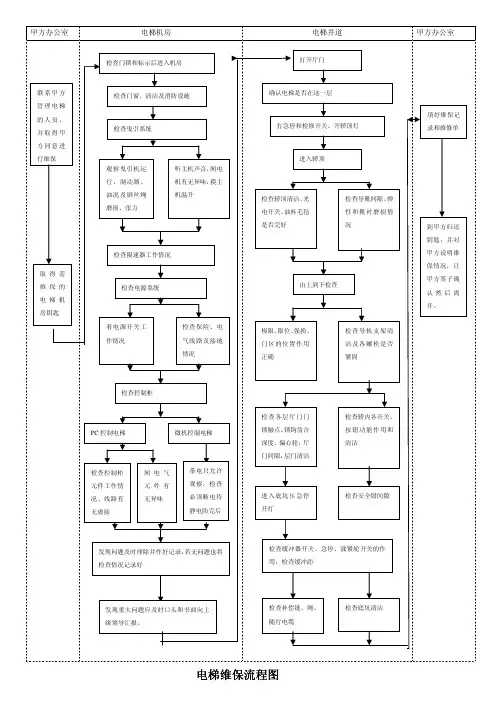

电梯维修流程图
困人故障或重要故
障
认识困人电梯编号和楼层，
1.维保人员需在20 分钟内
赶至现场睁开营救。
（达成营救后提交书面故障原由剖析报告及维修结果）
2.跟进人员现场配合营救
电梯故障维修流程图
接报电梯故障或巡逻发现故障
一般故障
1.认识故障电梯编号和故障现象。
2.拨打电梯企业电话报修并登记
1.维保人员到工程值班室登记出席
时间。
2.工程值班员通知电梯工跟进配合
维修。
3.知会客服前台、楼宇监控室维修电
梯编号地区（需到大堂及客用地区
须获得客服赞同方可维修）
1.跟进人员判断维修能否存在重要影响。
（不可以确立实时上报获得答复后再安
排维修）
2.跟进人员检查防备能否到位，能否达成修复，能否造成其余影响。
3.配合测试电梯能否恢复正常，再投入
使用。
维修达成
1.维保人员达成维修后回到工程部值班
室登记办理结果（未能修复的备注内：
说明原由及后续办理时间）
2.跟进人员答复值班员电梯办理结果，
维修单反应结束。
页眉内容
无锡市妇幼保健院电梯故障处理流程图
注：夜班监控室接到电梯故障报警后要向业主说明次日由客服部向业主做回访电梯故障原因和处理结果。
同时要联系夜班领班跟进，电梯技术人员查修故障梯后结果要告知监控室，夜班领班要把处理结果要上报秩序主管，次日上班后立即向前台交接电梯故障事宜，如需继续停梯维修要通知客服部张贴温馨提示。
如发生困人现象工程值夜人员和秩序领班要立即到达故障现场做解释安抚工作，楼管第二天要到被困人员家里再次做解释、沟通、安抚工作。
页脚内容1。

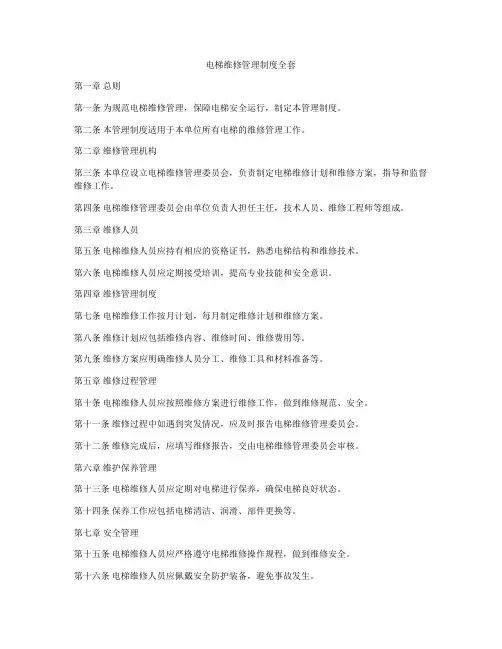

电梯维修管理制度全套第一章总则第一条为规范电梯维修管理，保障电梯安全运行，制定本管理制度。
第二条本管理制度适用于本单位所有电梯的维修管理工作。
第二章维修管理机构第三条本单位设立电梯维修管理委员会，负责制定电梯维修计划和维修方案，指导和监督维修工作。
第四条电梯维修管理委员会由单位负责人担任主任，技术人员、维修工程师等组成。
第三章维修人员第五条电梯维修人员应持有相应的资格证书，熟悉电梯结构和维修技术。
第六条电梯维修人员应定期接受培训，提高专业技能和安全意识。
第四章维修管理制度第七条电梯维修工作按月计划，每月制定维修计划和维修方案。
第八条维修计划应包括维修内容、维修时间、维修费用等。
第九条维修方案应明确维修人员分工、维修工具和材料准备等。
第五章维修过程管理第十条电梯维修人员应按照维修方案进行维修工作，做到维修规范、安全。
第十一条维修过程中如遇到突发情况，应及时报告电梯维修管理委员会。
第十二条维修完成后，应填写维修报告，交由电梯维修管理委员会审核。
第六章维护保养管理第十三条电梯维修人员应定期对电梯进行保养，确保电梯良好状态。
第十四条保养工作应包括电梯清洁、润滑、部件更换等。
第七章安全管理第十五条电梯维修人员应严格遵守电梯维修操作规程，做到维修安全。
第十六条电梯维修人员应佩戴安全防护装备，避免事故发生。
第十七条电梯维修管理委员会应定期对电梯进行安全检查，及时处理发现的问题。
第八章复查验收第十八条维修完成后，应由电梯维修管理委员会进行复查验收。
第十九条复查验收内容包括维修质量、工作效率等。
第九章惩罚措施第二十条对违反本管理制度的电梯维修人员，应视情节轻重给予纪律处分。
第二十一条对因违规维修导致事故的电梯维修人员，应承担相应的法律责任。
第十章附则第二十二条本管理制度自发布之日起生效，如有修改，须经电梯维修管理委员会审批。
第二十三条本管理制度解释权归本单位电梯维修管理委员会所有。
附件：电梯维修管理流程图以上为本单位电梯维修管理制度，望各相关人员遵守执行，确保电梯安全运行。
