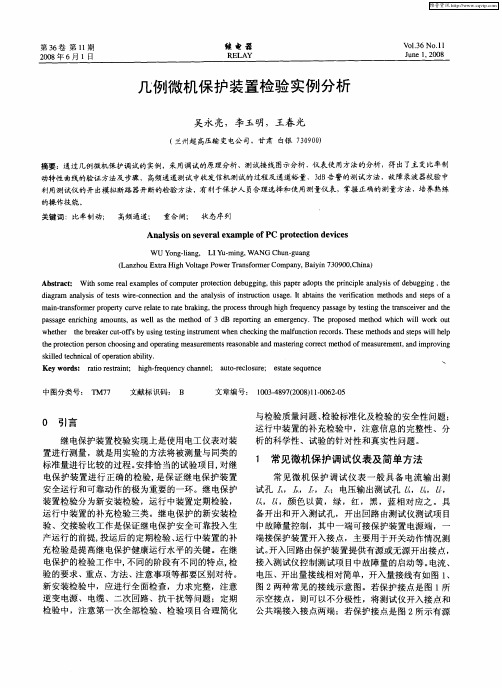

微机保护装置的检验.

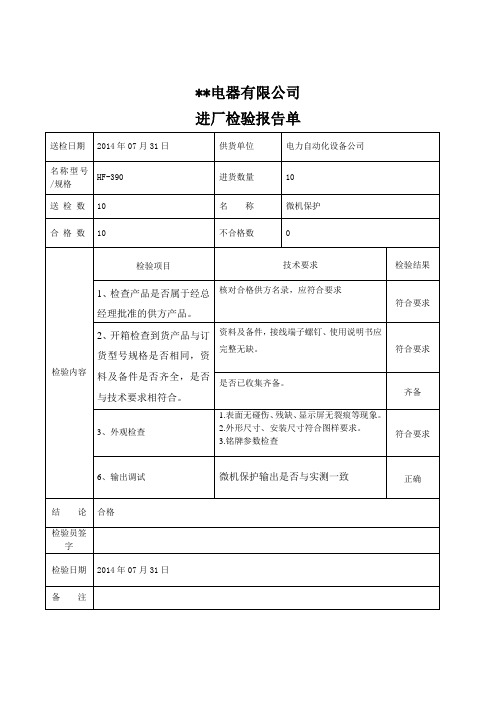

微机继电器保护装置试验项目1. 引言嘿，大家好！今天咱们聊聊一个让很多电力人都头疼但又不可或缺的话题——微机继电器保护装置的试验项目。

听上去好像很高大上，其实不然，咱们把这件事说得轻松点，大家一起来看看这些小家伙是怎么工作的，干嘛要测试它们，试验到底有啥讲究。

2. 微机继电器的基本概念2.1 什么是微机继电器？首先，微机继电器就像电力系统里的“小保安”，负责保护设备的安全。

想象一下，如果我们的电力系统是一栋大楼，微机继电器就是负责看门的小伙子，随时准备应对突发情况，确保“楼里”的一切都能正常运行。

不过，光有保安还不行，得定期给他“体检”！2.2 试验的重要性试验就像给保安安排培训班，让他知道怎么应对各种突发情况。

毕竟，保护装置的准确性关系到电力系统的安全与稳定。

如果微机继电器不工作，嘿，那可真是大事儿！所以，试验是必须的，不能马虎！3. 试验项目的具体内容3.1 试验的种类说到试验，那可真是五花八门，有不少项目。

比如，首先得进行功能试验，看看这小家伙的基本功能是不是还在线。

接着，咱们还得做定值试验，确保它的工作参数都符合要求。

然后，当然少不了整定试验，让它在正确的范围内工作。

就像是给保安调音，保证他能在关键时刻发力。

3.2 实际操作步骤在实际操作时，首先我们要先断开设备电源，确保安全。

然后，再把微机继电器接入试验设备，简单说就是给它连接好所有的线路。

接下来，逐步施加不同的电流和电压，观察它的反应。

哎呀，这可得认真记录，别让小家伙漏掉啥信息。

试验结束后，别忘了恢复设备，确保一切正常。

记住，万一不小心把系统搞乱了，可是会被同事们笑话的！4. 注意事项4.1 安全第一做试验的时候，安全可是头等大事！绝对不能心大。

毕竟，电力系统可不是开玩笑的，万一出个意外，那可就麻烦大了。

所以，操作时一定要佩戴好防护装备，遵守操作规程。

千万别小看了这些细节，它们能救你一命！4.2 文档记录试验结束后，还得好好记录。

把每一步操作都写下来，就像是给后来的小伙伴留个“备忘录”。

26 CSC200系列微机厂用电综合保护测控装置检修规程本规程适用范围本检验规程适用于CSC200系列微机厂用电综合保护测控装置标准A(B)级检修或类似于C(D)级检修性质的检验。

26.1 装置概述我厂主厂房6kV系统及脱硫6KV厂用系统采用CSC200系列微机厂用电系统综合保护测控装置。

是一个分散集中控制系统系统，该保护测控装置集保护、测量、通信、控制四大功能，该系列综合保护测控装置分以下种类：CSC-237A电动机综合保护，作为高压电动机的主、后备保护及测控装置，具有以下保护功能：电流速断保护、定时限过电流保护、两段定时限负序过电流保护/反时限负序保护、过负荷保护、堵转保护、单相接地保护、低电压保护、过热保护、过负荷保护、非电量保护、F-C闭锁功能、4～20mA输出，可自识别电动机的正常运行与启动。

装置具有故障录波、电动机启动时录波、事件记录等功能。

CSC-236电动机差动保护装置，可单独使用，保护功能：差动速断保护、比率制动差动保护、电动机成组自启动识别，装置具有故障录波、电动机启动时录波、事件记录等功能。

CSC-237C电动机综合保护，作为高压电动机的主、后备保护及测控装置，具有以下保护功能：差动速断保护、比率制动差动、电流速断保护、定时限过电流保护、两段定时限负序过电流保护/反时限负序保护、过负荷保护、堵转保护、单相接地保护、低电压保护、过热保护、过负荷保护、非电量保护、F-C闭锁功能、4～20mA输出，可自识别电动机的正常运行与启动。

装置具有故障录波、电动机启动时录波、事件记录等功能。

CSC-241C变压器保护测控装置，主要用于低压变压器的综合保护，保护功能有：三段式复合电压过流保护、反时限过流保护、两段式定时限负序过流保护、高压侧定时限零序过流保护、低压侧定时限零序过流保护、低压侧反时限零序过流保护、过负荷保护、过电压保护、低电压保护、非电量保护、F-C闭锁功能、4～20mA输出、非电量保护等，装置具有故障录波、事件记录等功能。

QB微机保护检验规程胜利石油管理局电力管理总公司发布目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 总则 (1)4 检验种类及周期 (1)5 检验前的准备工作 (3)6 电流、电压互感器的检验 (3)7 二次回路检验 (4)8 屏柜及装置检验 (5)前言随着微机保护装置在胜利油田电力系统中广泛应用，微机保护及其二次回路接线检验规程没有统一的标准。

结合电力管理总公司目前广泛使用的微机型保护装置的特点以及设计、运行管理和现场检验的经验。

为了适应微机保护及其二次回路接线调试、验收的需要,保证电力系统的安全稳定运行制定本规程。

本标准由胜利石油管理局电力管理总公司标准化委员会提出并归口。

本标准由胜利石油管理局电力管理总公司修试中心负责起草。

本标准主要起草人：李兆军张志刚微机保护检验规程1 范围本标准规定了微机保护及其二次回路接线（以下简称微机保护）检验的周期、内容及要求。

本标准适用于胜利石油管理局所辖变电站、配电室的微机保护的检验。

有关设计、安装调试单位及部门均应遵守本规程。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB50171—1992 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB/T7261-2000 继电器及继电保护装置基本试验方法GB14285—93(2002) 继电保护和安全自动装置技术规程GB/T14598-1998 电气继电器GB/T15145-1994 微机线路保护装置通用技术条件DL400-1991 继电保护和安全自动装置技术规程DL/T478-2001 静态继电保护及安全自动装置通用技术条件DL/T527-2002 静态继电保护装置逆变电源技术条件DL/T587-96 微机继电保护装置运行管理规程DL/T995—2006 继电保护及电网安全自动装置检验规程3 总则本标准是微机保护在检验过程中应遵守的基本原则。

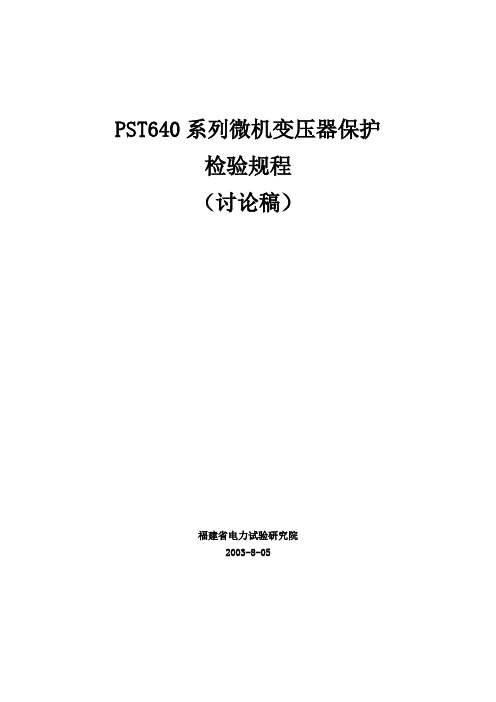

PST640系列微机变压器保护检验规程（讨论稿）福建省电力试验研究院2003-8-05说明根据《继电保护和电网安全自动装置现场工作保安规定》和《继电保护及电网安全自动装置检验条例》，并按照闽电调[1998]1093检验周期规定，新投入运行后一年内需进行一次全部检验，以后每隔6年进行一次；部分检验每隔2年进行一次，利用装置进行断路器跳合闸试验，每年不少于一次。

本规程主要依据PST640系列微机变压器保护装置编写，对于其他的PST640系列微机变压器保护装置可参照执行。

本规程适用于PST640系列微机变压器保护装置等类型系列装置。

本规程中新安装装置的验收项目按本规程的全部项目进行，定期检验中全部检验项目则按有*及Δ号的项目进行，部分检验项目按有Δ号的项目进行。

表格中“（）”处用“√”或“×”填入。

1 铭牌参数Δ2外观及接线检查3绝缘检验①将保护装置的电源插件、交流插件、出口继电器插件插入机箱，其余插件全部拔出；②逆变电源开关置“ON”位置；③保护屏上各连接片置“投入”位置，重合闸方式切换开关置“停用”位置，使用1000V摇表。

4 直流电源检验*4.1 逆变电源的自启动性能校验（空载状态下）使用外部试验直流电源，将试验电源正电位引至装置后端子X4:4,负电位引至X4:7。

调整试验直流电源大小，完成试验项目。

检查并记录保护装置的信号及状态。

Δ5 软件版本和程序校验码核查进入“主菜单”下的“其它”子菜单，检查装置的“版本信息”、“逻辑信息”、“装置标识”。

核对是否与实际设备相符。

Δ6 时钟核对及整定值失电保护功能检查进入“主菜单”下的“系统设置”子菜单，选择“时间调整”。

根据实际时间调整好。

再进行下一步检查。

7 交流通道检验进入“主菜单”下的“系统测试”子菜单，选择“交流测试”。

输入操作密码“99”，密码正确后进入交流测试菜单，MMI每隔3S定时刷新模拟量通道的有效值和相角。

用“∧∨”选择或用“+ -”翻页查看。

微机继电保护装置采样值检验的基本方法和步骤一、引言随着电力系统的发展和变电站的规模不断扩大，微机继电保护装置在电力系统中的应用越来越广泛。

保护装置的准确性和可靠性对电力系统的运行起着至关重要的作用。

而采样值检验是保证微机继电保护装置正常工作的一个重要环节。

本文将介绍微机继电保护装置采样值检验的基本方法和步骤，帮助读者更好地了解和掌握这一内容。

二、采样值检验的基本原理微机继电保护装置通过对电力系统中的电压和电流进行采样，并经过一定的处理算法来实现对电力系统的保护和控制。

采样值检验是验证这些采样值是否准确和可靠的一个过程。

其基本原理是通过给定的测试条件和测试装置，对待测的采样值进行比对，判断其与标准值之间的偏差情况，从而评估保护装置的准确性和可靠性。

三、采样值检验的基本方法和步骤采样值检验的方法和步骤可以按照以下的顺序进行：1. 准备测试装置和测试条件首先需要准备好测试装置和测试条件。

测试装置一般包括数字电能表、直流电源等设备，测试条件一般包括不同电压、电流、频率等情况。

根据待测采样值的类型和要求，选择适当的测试装置和测试条件。

2. 设置测试参数根据待测采样值的类型和要求，设置测试参数。

包括测试装置的初始值、采样间隔、测试次数等。

3. 进行采样值检验按照设置的测试参数进行采样值检验。

通常的方式是将测试装置接入待测的采样值输入端口，通过执行测试脚本或者手动输入命令，触发采样值的读取和比对。

在测试过程中，注意采样值的稳定性和准确性。

4. 分析数据和比对结果采样值检验完成后，需要对采样数据进行分析和比对。

比对的方法可以根据采样值的类型选择合适的算法。

比如，对于电压值和电流值，可以计算平均值、标准差等指标，并与标准值进行比对。

对于频率值，可以计算频率偏差等指标，并与标准值进行比对。

5. 结果评估和处理根据分析和比对的结果，对采样值的准确性和可靠性进行评估。

如果采样值在允许范围内，说明微机继电保护装置的采样功能正常。

微机保护装置与现场调试方法微机保护装置是一种用于电力系统中保护和控制的设备。

它使用现代的数字技术和微处理器来实现对电力系统各个部分的保护、监控和控制，从而确保电力系统的稳定和安全运行。

现场调试是在安装和启动微机保护装置后进行的一系列测试和调整，以确保装置按照设计要求正常工作。

本文将介绍微机保护装置的常见保护功能和现场调试的方法。

一、微机保护装置的常见保护功能微机保护装置通常具备多种保护功能，包括电流保护、电压保护、功率保护等。

这些功能主要用于监测电力系统的状态和异常，当系统存在故障或异常时，及时采取保护措施，以避免设备损坏或电力系统崩溃。

以下是几种常见的保护功能：1.过流保护：监测电流是否超过额定值，当电流超过设定阈值时，及时切断电路，防止设备过载。

2.过压保护：监测电压是否超过额定值，当电压超过设定阈值时，及时切断电路，避免设备受损。

3.欠压保护：监测电压是否低于额定值，当电压低于设定阈值时，及时切断电路，避免设备因电压过低而无法正常工作。

4.短路保护：监测电路中是否存在短路故障，当短路故障发生时，及时切断电路，以保护设备安全。

5.地震保护：在地震发生时，及时切断电路，以保护设备和人员的安全。

现场调试是在安装微机保护装置后进行的一系列测试和调整。

正确的现场调试可以保证微机保护装置正常工作，从而保障整个电力系统的稳定运行。

以下是一些常见的现场调试方法：1.确认接线正确：在进行任何测试之前，首先要确认微机保护装置的接线是否正确。

包括电源接线、信号接线等。

确保接线正确可以避免因接线错误导致的保护系统工作异常。

2.进行功能测试：根据设计要求和操作手册，逐一测试微机保护装置的各项保护功能。

包括对电流保护、电压保护、短路保护等进行测试，确认保护装置能够准确地检测和切断故障。

3.参数设置：根据电力系统的设计要求和运行情况，对微机保护装置的各项参数进行设置。

包括额定电流、额定电压等参数的设置，以保证保护装置的准确性和可靠性。

微机型母线保护装置现场检验作业指导书1适用范围本作业指导书适用于微机型母线保护装置新安装验收检验以及新安装装置投运后的第一次全部定期检验，之后的全部定期检验以及部分检验内容可根据检验规程要求进行删减。

继电保护和安全自动装置技术规程 继电保护和安全自动装置基本试验方法 继电保护和电网安全自动装置检验规程 继电保护和电网安全自动装置现场工作保安规定 国家电网公司十八项电网重大反事故措施(试行) 3作业条件及作业现场要求(1)室外作业时，要求天气无雨雪，应避开雷电、大风及多雾天气。

空气温度-5℃〜39℃,空气相对湿度一般不高于80%,风速不大于5级。

(2)工作区间与带电设备的安全距离应符合《国家电网公司电力安全工作规程(变电部分)》(国家电网安监［2009］664号)的要求。

(3)作业现场应有可靠的试验电源，且满足试验要求。

(4)作业现场道路畅通，无障碍物，且照明良好。

(5)一次设备有高压检修工作时，应禁止开关传动试验。

(6)测试对象处于停运状态，现场安全措施完整、可靠。

(7)保持现场工作环境整洁。

4作业人员要求(1)所有作业人员必须身体健康，精神状态良好。

(2)所有作业人员必须掌握《国家电网公司电力安全工作规程(变电部分)》(国家电网安监［2009∣664号)的相关知识，并经考试合格。

(3)所有作业人员应有触电急救及现场紧急救火的常识。

(4)本项检验工作需要作业人员3-4人。

其中工作负责人1人，工作班成员2-3人。

(5)工作负责人应由从事继电保护现场检验工作三年以上的专业人员担任，必须具备工作负责人资2引用标准及编制依据(1) GB/T 14285-2006(2) GB/T7261-2008(3) DUT995-2006(4) Q/GDW 267-2009(5)国家电网生[2012]352号(6)国家电网安监［2009∣664号 国家电网公司电力安全工作规程(变电部分)格，熟练掌握本作业的作业程序和质量标准，熟悉工作班成员的技术水平，组织并合理分配工作，并对整个检验工作的安全、技术等负责。

微机型继电保护校验规程一、执行规范：由于继电保护装置更新换代比较快且涉及面比较广，在工作中应熟悉局、部颁各种规程、以及相关文件：例：《微机继电保护装置运行管理规程》、《继电保护及安全自动装置运行规程》、《WXH—11型微机保护检验规程》、《WXB—11型微机保护检验规程》、《900型微机保护检验规程》、《220kV~500kV电力系统故障动态记录装置检测要求》、《新编保护继电器检验》、《防止电力生产重大事故的25项要求》、《电力系统继电保护及安全自动装置反事故措施要点汇编》、《继电保护二次回路校验规范》等为依据。

在实际工作中应以设计院图纸为准，参考厂家说明书、厂家图纸、出厂调试报告。

当发现设计有原理问题、不符合上述规章制度要求或与厂家设备有冲突等情况时有必要变更时与设计院协商请设计院出变更通知单。

接变更通知单后,再进行改动。

原则上必须按图施工、调试。

二、关于继电保护调试的有关规定：1、电厂的图纸，要由相应的负责人亲自审图并作问题记录。

并在设计图纸交底时提出，问题的提出及改变办法，要有记录并由当事人签字。

2、调试人员要绝对听从负责人的工作安排，各分项工作的负责人由本站负责人指派。

每项工作记录要清楚（试验人、负责人、使用仪器仪表）。

3、原始记录，要由本专业的专责工程师或班长作不定期检查。

发现问题或试验项目不全者，及时向调试所领导汇报。

由调试所领导研究按问题的轻重作出处理决定。

4、在此工程结束一个月内必须将试验报告出齐，并由专职工程师审核签字。

5、安全问题要由各负责人每周开一次安全会。

根据当时厂内情况，说明各项注意事项，并要有安全记录。

三、保护装置校验：1、微机保护装置校验1.1外观检查：a）装置的实际构成情况是否与设计相符合。

b）主要设备，辅助设备，导线与端子以及采用材料等的质量。

C）安装外部的质量。

d）与部颁现行规程或反事故措施、网（省）局事先提出的要求等是否相符合。

f）技术资料试验报告是否完整正确。
