原油含水分析仪安全操作及保养规程1、安全操作规程1.在操作原油含水分析仪前，应先熟悉仪器的使用说明书和安全注意事项。
为保障安全，必须要有经过培训及本规程认可的专业技术人员操作仪器。
2.正确接通设备电源时，要注意电源电压与电器电压是否相符合，插头及插座要干燥，牢靠，接地公共点要标清楚并牢固信任（防止电器漏电，保障人员和设备安全）。
3.操作人员应穿戴防护用品，如手套、防护眼镜等，以保护暴露的非致命部位受到伤害。
4.操作人员必须了解仪器的组成部件和工作原理，严禁随意拆卸仪器及仪器系统，操作前需要排除故障，检查各部件的连接情况及仪器组装是否正确。
5.在操作仪器前，必须检查原油含水分析仪的电气连接是否牢固，检查各传感器接头是否牢固。
检查完毕按操作步骤进行操作。
6.操作过程中要时刻关注指标变化，防止仪器因原油含水过高而产生溢流现象，同时根据检测数据，调节加入原油及氮气的流量:反复检查出参口接头不漏水，同时保持出参口与接收设备的连接良好。
7.工作过程中，切记要轻拿轻放，严禁碰撞仪器或操作部件。
8.操作结束后，务必正确关闭原油含水分析仪电源，清洗干净各部件，同时保持设备干燥，防潮。
2、保养规程1.定期检查设备是否处于正常工作状态，对设备进行勘测，进行日常巡检、清洗和防腐处理，及时发现问题，及时进行维修和保养，确保设备始终处于正常工作状态。
2.定时清理设备外表杂物和油渍,通过清洗手段，例如采用清洁剂或油洗剂，保证设备外观清洁;3.要定期对设备润滑油进行更换，经常对设备主体进行清洗吸尘，保证设备内部机械部件始终处于良好状态；4.如果设备出现了非正常状况发现，应及时采用规范操作和处理标准，彻底保证故障排除,严禁擅自拆动和维修。
5.负责设备外部的防腐处理，保持设备干燥，防护水潮及化学物质的侵蚀；6.定期对设备内外进行全面检查，综合分析巡检结果，确保设备运行稳定、安全、准确。
经过本规程认证并且经过专业技术人员操作后的原油含水分析仪能够做到不仅实现高效、自动化检测，而且充满了细节上的保障。
原油含水率分析仪原油含水分析仪是我公司结合多年油田产品研制生产经验，于2005年底研发成功的放射性仪表替代产品，现已在大庆油田、新疆油田投入批量使用，用于单井和联合站原油含水率的在线测量。
2009年我们针对化工类市场，推出了微量含水测量产品，可测量成品油、苯类及其它有机液体中水份的含量，仪器的测量分辨率达到0.01%，温度稳定度达到0.002%水/℃。
1、数据表2、适用范围：原油含水率的在线测量，包括高含水、低含水原油和外输原油；成品油、机油、润滑油微量水分在线测量；其它腐蚀性极强的含水液体介质。
3、产品特点采用微波原理，非接触测量，无活动部件，既保证了很高的测量分辨率，又具有很强的油品适应性；仪器探头采用316不锈钢加F4的组合，可适应酸、碱性液体和包括甲苯等有机溶剂在内的绝大多数被测介质；一次仪表为截断法兰式结构，可直接替换油田早期安装的放射性含水率仪表；内置温度传感器，仪器无需外接温度变送器便可进行温度测量显示和对含水率测量结果进行温度补偿；中文文字+数字就地显示，3键非接触式按键，极大方便了用户对隔爆类防爆表头仪表的操作；智能通信，软件可现场升级。
产品无机械活动部件，加上防粘油的表面处理工艺，确保仪器长期工作可靠和免维护运行。
安装方便快捷，无前后直管段的要求，对流态流速不敏感。
4、性能指标：工作电源：DC16~32V信号输出接口：4~20mA电流或 RS485/MODBUS通信电气连接：M20内螺纹仪器分辨率达0.01%，测量精度如下：①量程0~3%：实时精度±0.1%，累积精度±0.05%；②量程3~10%：实时精度±0.5%，累积精度±0.1%；③量程10~100%：精度±1.5%介质温度：0~160℃；介质压力 < 6MPa防爆等级：ExdⅡBT4防护等级：IP65安装方式：①浸入式：GB/JB/HB法兰标准可选, DN50/PN2.5MPa法兰或定制;②管段式：垂直安装，DN50~DN350 标准法兰或定制。
多功能原油含水测定仪操作规程１、该仪器各热组功率相等，探头只有一个。
使用时，待各组油样配制好后，装入仪器加热套内，必须同时进行加热蒸馏，否则定时器就失去计时做用。
２、烧瓶、接收器、冷凝管的装卸方法：待原油、稀释汽油装好后，必须用手拿住烧瓶，左手将接收器插入烧瓶，观察烧瓶磨口和接收器下口磨口是否紧密结合好，否则会漏气。
再用左手将冷凝管向上推至最上止点，右手向上，将接收器上边磨口和冷凝管下边磨口紧密配合插好，左右手同时向下对准加热套稍用力，直到烧瓶底部和加热套底部结合紧密为宜。
３、自动控制探头的使用方法：探头是代替人工监控的卫兵。
它的原理是：油水通过加热，油气上升，接触探头而起做用。
使用时必须插入加热冷凝管上口1/3处，否则不起自动控制做用。
与该探头对应的数字温控表如是《电压调整型仪器》，一般应把温度设在60度。
如是《无电压调整型仪器》，应把温度设在35度左右，靠油样的反复冲样原理，来加快油水分离，这个温度可根据冲样的实际情况而定，如油样冲到了冷凝管的3/4，就可把温控仪表的温度设定的低一些，如油样没有冲到冷凝管的1/2，就可把温控仪表的温度设定的高一些，这些情况与环境温度，油样密度都有一定的关系。
因此要灵活应用。
智能温控表的调整见最后面的说明。
注意：探头一定要看清其上的凸凹槽，对准并稍用力，缓缓插入。
探头不插入仪器内，仪器不能正常工作，但探头插好后，可不放在冷凝管内，而放在仪器后面。
４、定时器操作方法：定时器有机械定时和数显仪表定时，机械定时器是该仪器的总电源开关，使用时必须按顺时针方向旋转，视白色条线对准仪器面板上的刻度即可松手，定时器会自动反转计时，当你设定时间一到，即可自动关机，切莫反时针方向旋转，反转为常通，不会自动关机。
仪表定时器是该仪器的加热与吹风降温电源转换开关，使用时先调定时器中数码器的中间时（h）分（m）秒（s），再设定时间，接通电源数显将从零开始计时，设定时间一到，即可自动停止加热，吹风降温开始，数显保持此刻的数字，实现了定时控制。
原油含水快速测定仪安全操作及保养规程为了确保原油含水快速测定仪的安全使用和延长设备的寿命，我们制定了以下操作规程和保养指南。
请在使用和保养设备之前仔细阅读并遵守这些规程。
1. 安全操作规程1.1 个人安全•在操作设备之前，请确保已经戴上适当的个人防护装备，包括安全眼镜、手套和防护服等。
•避免长时间操作设备，以免引起疲劳和注意力不集中。
•如果设备发生故障或异常，应立即停止使用，并通知维修人员进行检修。
•不得将任何物品或工具探入设备内部，以防止触电或其他安全事故的发生。
1.2 设备操作•在清洁和维修设备之前，必须先切断设备电源并拔掉电源插头。
•在设备操作期间，应小心操作按钮和控制器，以免操作错误导致设备损坏或安全事故。
•如果设备在使用过程中发生任何异常，例如异常噪音、异味或异常震动等，请立即停止使用，并通知维修人员进行检修。
•严禁将过热或损坏的设备用于操作，以免引起火灾或其他安全事故的发生。
1.3 电气安全•在操作设备之前，请确保设备的电源线路符合安全要求，地线接地可靠。
•在清洁设备时，务必切断电源并拔掉电源插头到电源线插座。
•不得将任何液体溅入设备的电气部件，以免触电或引起设备故障。
•如果设备的电源线破损或有其他电气故障，请立即切断电源并通知维修人员进行检修。
2. 设备保养规程2.1 清洁保养•在设备保养之前，必须切断电源并拔掉电源插头。
•使用柔软的布料蘸上水或无刺激性清洁剂，擦拭设备的外表面和控制面板，确保设备表面清洁干净。
•不得将水或清洁剂直接喷洒在设备表面或控制面板上。
•设备仪表盘和控制面板上的污垢可使用软毛刷轻轻刷除。
•清洁过程中，请避免让水或清洁剂渗入设备内部，以防止设备受潮损坏。
2.2 保养注意事项•定期检查设备的电源线和接线是否破损或松动，及时修复或更换。
•定期检查设备的滤网和滤器是否堵塞，及时清理或更换。
•每日使用后，请清理设备的工作区域，并确保设备周围没有杂物或易燃物品。
•定期检查设备的各个部件是否有磨损或松动，及时修复或更换。
采油厂原油含水量测定操作规程
1、按标准GB8929-88准备好所用仪器及试剂。
2、根据油样中预期含水量，取相应的试样量。
3、将试样直接倒入蒸储烧瓶中称量。
试样量5-10g,称准至0.1g,试样量IOo-200g,称准至Ig o然后向烧瓶中加入试剂,使烧瓶内液体总体积达400m1,并向瓶中加入玻璃珠。
4、将仪器联接好，开通冷凝水。
5、加热蒸储烧瓶。
初始阶段应缓慢（约0.5-1h）,不能使冷凝液蒸气上升到高于冷凝器内管的四分之三。
初始之后,调整沸腾速度，但不使冷凝液蒸气超过冷凝管内壁的四分之三，储出物应以每秒2—5滴的速度滴进接收器。
6、当除接受器外仪器的任何部分都没有可见水，接受器中水的体积至少保持恒定5min时停止加热。
7、把接受器和它的内含物冷却到室温，读出接受器中水的体积。
8、用公式计算出油样的含水量。
9、将所有有关仪器洗净，放置好。
原油含水测定仪按GB/T6533分析标准要求设计生产的，是针对含水原油或石油产品进行含水分析的仪器。
是石油开采行业和石油科研单位对油田采油过程中的采出液（即含水原油）进行含水测定设备.
仪器原理：
利用不同物质的比重差异特性，对样品加温,在破乳剂的作用下使束缚水变成游离水；同时在离心力的作用下，使样品分离成水层和油层，即可换算出含水量（详见标准GB∕T6533）o
仪器特点
1.操作简便：高性能微机控制数字显示、触摸面板、变频电机驱动；分析温度、分析时间、工作状态、累计工作时间的记忆和显示均是由微机自动控制完成。
2.各种保护安全可靠：设有超速，超温，不平衡等多种保护，并有自我诊断保护功能，电子门锁，确保人身和仪器安全。
技术参数
•电源电压：220V（±10%）50Hz
•最大容量：16X1OOm1
•最大离心力：2000N
・温度范围：室温〜80°C±2°C
•样品装入：对称放入
•分析时间：0〜99I1Iin任意设置
•整机噪声：≤65dB。
原油含水离心测定仪安全操作及保养规程1. 引言原油含水离心测定仪是一种用于测定原油中水含量的设备。
在使用过程中，为确保人身安全和设备正常运行，必须严格遵守安全操作规程和保养规程。
本文将详细介绍原油含水离心测定仪的安全操作细节和保养要点。
2. 安全操作规程2.1 设备准备在操作原油含水离心测定仪之前，必须进行设备准备工作。
确保设备和周围环境符合以下要求：•仪器表面清洁，无异物、液体等；•电源线接地良好，电源插头正常；•工作区域整洁，没有易燃物品；•确保仪器周围通风良好。
2.2 操作步骤在进行原油含水离心测定仪的操作时，应按照以下步骤进行：1.打开离心测定仪的仪器电源开关；2.检查液晶屏上的显示是否正常；3.将待测原油样品注入样品容器中，注意避免溢出；4.关闭样品容器的盖子，确保密封良好；5.根据操作说明设置离心测定仪的参数，如转速、时间等；6.按下启动按钮以启动离心测定仪；7.进行离心测定仪操作过程中的观察和记录；8.测定结束后，关闭离心测定仪的电源开关；9.清洁样品容器和离心测定仪的其他部件。
2.3 注意事项在操作原油含水离心测定仪时，需要特别注意以下事项：•离心测定仪处于工作状态时，不要随意打开盖子以避免伤害；•操作过程中不要接触转动部件，避免发生意外事故；•禁止按下离心测定仪上的任何按钮或开关以外的物体；•操作完毕后及时进行设备清洁和维护。
3. 保养规程为确保原油含水离心测定仪的正常运行和延长使用寿命，以下是保养规程的要点：3.1 清洁定期对离心测定仪进行清洁以保持设备的良好状态。
清洁步骤如下：1.断开电源并拔下电源线；2.使用清洁布蘸取适量的清洁剂，擦拭仪器表面；3.清洁样品容器和离心机转子等部件；4.用干净的布擦干仪器表面和部件；5.将电源线重新连接。
3.2 定期检查定期检查原油含水离心测定仪的各项部件以确保其正常运行。
检查内容包括：•液晶屏是否完好；•转速和时间设定是否准确；•盖子和样品容器的密封性能是否良好；•电源线是否损坏。

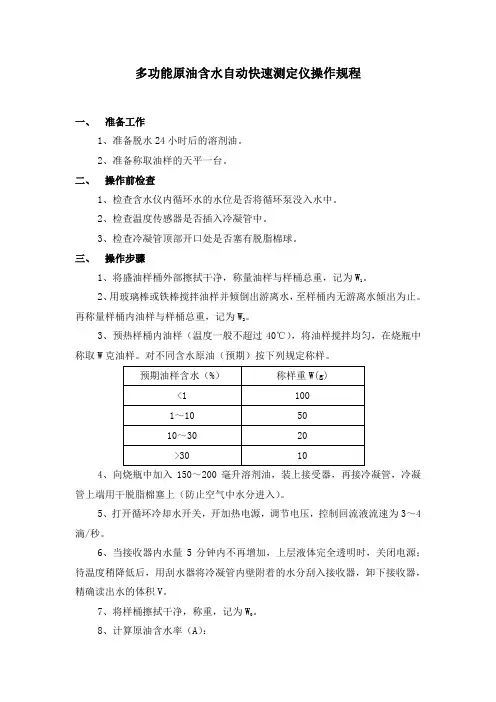

多功能原油含水自动快速测定仪操作规程一、准备工作1、准备脱水24小时后的溶剂油。
2、准备称取油样的天平一台。
二、操作前检查1、检查含水仪内循环水的水位是否将循环泵没入水中。
2、检查温度传感器是否插入冷凝管中。
3、检查冷凝管顶部开口处是否塞有脱脂棉球。
三、操作步骤。
1、将盛油样桶外部擦拭干净，称量油样与样桶总重，记为W12、用玻璃棒或铁棒搅拌油样并倾倒出游离水，至样桶内无游离水倾出为止。
再称量样桶内油样与样桶总重，记为W23、预热样桶内油样（温度一般不超过40℃），将油样搅拌均匀，在烧瓶中称取W克油样。
对不同含水原油（预期）按下列规定称样。
4、向烧瓶中加入150～200毫升溶剂油，装上接受器，再接冷凝管，冷凝管上端用干脱脂棉塞上（防止空气中水分进入）。
5、打开循环冷却水开关，开加热电源，调节电压，控制回流液流速为3～4滴/秒。
6、当接收器内水量5分钟内不再增加，上层液体完全透明时，关闭电源；待温度稍降低后，用刮水器将冷凝管内壁附着的水分刮入接收器，卸下接收器，精确读出水的体积V。
7、将样桶擦拭干净，称重，记为W8、计算原油含水率（A）：含游离水时，计算公式为：不含游离水时，计算公式为：A=V/W ×100%式中：W 1 ----------------------油样与样桶总重，g ；W 2----------------------乳化油与样桶总重，g ；W 0----------------------干净样桶重，g ；W------------------------油样重，g ；V------------------------接收器内水体积读数，ml 。
9、试验分析完毕，关闭电源。
10、试验结束后，器具洗涤干净，放回原处，并保持操作台整齐干净。
四、 注意事项1、预热油温必须低于40℃，油样必须搅拌均匀。
2、凡磨口处都必须涂上凡士林，以免漏气。
3、冷却水温度必须低于25℃，蒸馏时间不超过1小时。

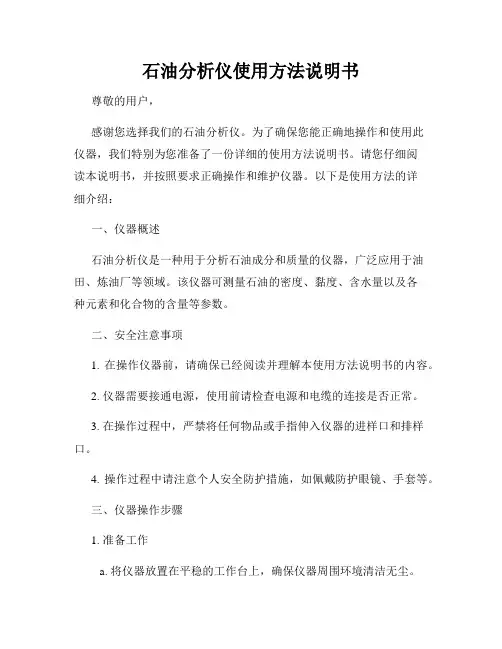

石油分析仪使用方法说明书尊敬的用户，感谢您选择我们的石油分析仪。
为了确保您能正确地操作和使用此仪器，我们特别为您准备了一份详细的使用方法说明书。
请您仔细阅读本说明书，并按照要求正确操作和维护仪器。
以下是使用方法的详细介绍：一、仪器概述石油分析仪是一种用于分析石油成分和质量的仪器，广泛应用于油田、炼油厂等领域。
该仪器可测量石油的密度、黏度、含水量以及各种元素和化合物的含量等参数。
二、安全注意事项1. 在操作仪器前，请确保已经阅读并理解本使用方法说明书的内容。
2. 仪器需要接通电源，使用前请检查电源和电缆的连接是否正常。
3. 在操作过程中，严禁将任何物品或手指伸入仪器的进样口和排样口。
4. 操作过程中请注意个人安全防护措施，如佩戴防护眼镜、手套等。
三、仪器操作步骤1. 准备工作a. 将仪器放置在平稳的工作台上，确保仪器周围环境清洁无尘。
b. 接通电源并确保电源指示灯亮起。
2. 校准仪器a. 打开仪器的电源开关，仪器开始自检程序。
b. 按照仪器显示屏上的指示进行校准操作，确保仪器的测量结果准确可靠。
3. 进样操作a. 将待测样品放置在专用样品容器中，并确保容器干净无杂质。
b. 打开仪器的进样盖板，将样品容器放入进样口中，并轻轻按下进样按钮，待样品吸入仪器后释放按钮。
4. 测量参数a. 根据实际需要选择测量的参数，如密度、黏度等。
b. 在仪器显示屏上选择相应选项，并按下开始测量按钮。
c. 仪器开始自动测量，测量过程中，请勿移动或震动仪器。
5. 结果分析a. 测量结果将在仪器显示屏上显示出来，您可以根据需要进行复制或保存。
b. 根据实际分析需求，将测量结果与标准数据进行比对，得出相应的分析结论。
6. 关闭仪器a. 测量完成后，按下仪器的关闭按钮，待仪器自动关机。
b. 断开电源并清理仪器表面，确保仪器处于良好的存放状态。
四、仪器维护1. 每次使用完毕后，请及时清理仪器的进样口和排样口。
2. 定期对仪器进行校准，以确保测量结果的准确性。
原油含水离心测定仪安全操作及保养规程原油含水离心测定仪是一种专门用于测定原油中水含量的仪器。
由于其操作涉及到具有一定危险性的化学品和高速旋转设备，因此必须严格遵守安全操作规程，并对仪器进行定期的保养和维护。
以下是对原油含水离心测定仪的安全操作及保养规程的详细介绍：1.安全操作规程1.1.使用前的准备在操作仪器之前，必须先进行安全检查，确认设备及设施是否处于正常状态，并检查是否配备完整的个人防护设备和必要的紧急救援设备。
1.2.个人防护措施使用包括带防护罩的安全眼镜、手套、防护服等个人防护装备，并确保操作人员已经接受过相关安全培训，并具备使用仪器的相关技能。
1.3.仪器操作过程中的安全措施1.3.1.在操作前，应先确定好操作步骤和实验参数，并提前进行试验设备的热平衡处理。
1.3.2.在操作过程中要严格遵守操作步骤，不得随意更改实验参数。
1.3.3.禁止在机器运转过程中触摸旋转部件。
如需要维护和清洁旋转部件，必须先将主机断电，并确保旋转部件停止运转后，方可进行相关操作。
1.3.4.使用化学品时，应遵守相应的安全操作规程，如佩戴手套和护目镜，并在操作过程中注意通风。
1.3.5.如果发生突发情况，如仪器出现故障或泄漏等不安全状况，应立即停止实验，并采取相应的紧急措施，保障操作人员的安全。
2.仪器的保养规程2.1.日常保养2.1.1.在每次实验结束后，必须对仪器进行彻底的清洁，清除各种污物和化学残留物。
2.1.2.按照使用说明书上的要求，定期更换消耗品和易损件，如滤纸、刷子、橡胶密封圈等。
2.1.3.定期对仪器进行检查，确保各项功能正常。
如发现异常情况，应及时采取措施进行修理或更换零部件。
2.1.4.保持仪器的干燥和清洁环境，避免灰尘、湿气等对仪器的影响。
2.2.长期保养2.2.1.定期对仪器进行严格的质量检查，如检查仪器的刻度准确性和流量精度。
2.2.2.对于长时间不使用的仪器，应将其储存在干燥、通风的地方，并采取防尘措施，以防止仪器受损。
石油分析仪器使用说明书使用说明书1. 石油分析仪器概述石油分析仪器是一种用于测试和分析原油、石油产品以及相关样品的专用设备。
本使用说明书旨在详细介绍石油分析仪器的操作步骤和注意事项，以确保用户能够正确、安全地使用该仪器。
2. 安全操作指南2.1 仪器操作前的准备在操作仪器之前，确保所处环境稳定、整洁，并检查仪器是否完好。
如遇到异常情况或仪器故障，请联系专业维修人员进行维护。
2.2 个人防护措施在操作仪器时，建议佩戴合适的个人防护设备，如手套、护目镜等。
同时，注意避免直接接触样品，避免产生有害物质飞溅。
2.3 电源及电气安全仪器应连接至稳定的电源，并请勿触摸电器部件，以免发生触电危险。
如发现电气故障或线缆破损，请立即停止使用并联系售后服务。
3. 仪器操作步骤3.1 样品准备将待测样品按照要求准备好，并确保样品不受污染。
若需要稀释或配制试剂，请按照标准程序进行。
3.2 仪器开机与校准连接仪器电源，并按照操作界面上的提示进行开机操作。
根据仪器要求，进行校准步骤，确保仪器的准确度和稳定性。
3.3 样品测试将样品放置在仪器的测试台上，并按照操作界面上的指示选择相应的测试方法。
启动测试程序后，等待仪器自动完成测试。
3.4 数据分析与记录仪器完成测试后，将自动显示测试结果，并可导出为数据文件。
根据需要，用户还可将结果打印或保存到电脑或其他存储设备上进行进一步分析和比较。
4. 维护与保养4.1 定期清洁根据使用频率，定期对仪器进行清洁，以保持其正常运行和延长使用寿命。
使用柔软的湿布和专用清洁剂擦拭外壳和测试台面。
切勿将清洗剂直接喷洒到仪器内部。
4.2 保养注意事项在使用过程中，应注意仪器的散热、防尘和防潮。
避免长时间进行连续测试，以免过度使用导致仪器损坏。
若发现仪器有异常噪音或异常操作，请及时联系售后服务。
4.3 维修与更换部件在需要维修或更换仪器部件时，务必由专业人员进行操作。
若需要更换零部件，请使用原厂配件，以确保仪器的正常运行。
原油低含水率监测仪技术规格书1、总则本技术规格书规定了原油含水率监测仪在设计、原材料、制造装配、测试检验、运输、安全和验收等方面的基本要求，适用于油田站库输油管线原油含水率在线监测。
本规格书并不能免除供货商应对其所提供的成套设备适用性、可靠性和安全性负责。
技术规格书中的设计、制造、供货、检验、验收、安装指导和调试，完全满足甲方全部技术要求。
2、执行的规范和标准设备在制造、检验及验收时采用以下标准和规范，当标准和规范有新版本出现时，以新实施的版本为准。
当出现几个标准和规程阐述同一内容的情况时，应遵循最新、最严格的叙述。
GB3836.1爆炸性气体环境用电气设备第1部分：通用要求GB3836.2爆炸性气体环境用电气设备第2部分：隔爆型“d”GB4028外壳防护等级的分类HG/T20592钢制管法兰(PN系列)HG/T20610钢制管法兰用缠绕垫片（PN系列）HG/T20613钢制管法兰紧固件（PN系列）HG/T20615钢制管法兰(CLASS系列)HG/T20633钢制管法兰用金属环形垫（Class系列）HG/T20634钢制管法兰紧固件（Class系列）NACE MR-01-75腐蚀余度ZBY002仪器仪表运输、运输贮存基本环境条件及试验方法ZBY003仪器仪表包装技术条件GB/T1885石油计量表GB/T9109原油动态计量JJG899石油低含水率分析仪检定规程其它未列出的与本系统有关的标准规范，供货商有义务主动向买方和设计提供。
所有标准规范均应为项目采购期时的有效版本。
3、供货范围3.1供货范围根据工艺操作的要求，供货商所提供的原油含水率监测仪是一种低故障概率设备，具备权威结构出具的检定报告。
应提供：原油含水率监测仪包括原油含水率在线监测执行器和现场数据处理、远传、显示单元。
序号名称技术要求数量1原油含水率监测仪a）检测介质：原油，介质密度：850.9kg/m³，介质粘度：17.54（25℃），介质压力：0.1～6.3Mpa，介质温度：25～55℃；b）仪表本体要求：原油含水监测范围：0～3%，精度：±0.1%；3～10%，精度：±0.2%；10～100%，精度：±1%；输出信号：RS485（MODBUS for RTU）,包括温度、压力、含水信号上传；电气接口：M25×1.5内螺纹2个，防爆等级：Ex dⅡB T4Gb；防护等级：IP65；含水分析仪带防雷功能。
原油含水测定仪安全操作及保养规程一、前言原油含水测定仪是石化行业中一种常用的实验设备，主要用于检测原油中的含水量大小。
在使用原油含水测定仪的过程中，我们必须密切关注安全问题。
只有做好了安全措施，才能保证我们的实验数据的准确性和我们的人身安全。
因此，本文档将重点介绍原油含水测定仪使用过程中的安全操作和保养规程。
二、安全操作规程1. 安装环境1.1 在设备的选择和购买过程中，应注意设备放置的位置，确保其稳定安全，设备的周围应留有一定的活动空间，方便我们进行操作，并保证设备的通风和散热等工作。
1.2 不要把原油含水测定仪安装在封闭的房间中，因为仪器在工作时会产生一定的有毒气体和蒸气，而且设备的通风、散热等就会受到限制，从而增加了设备的工作风险。
2. 操作与维护2.1 设备的操作人员应先仔细阅读设备使用说明书，熟悉各个部件的功能和使用方法，掌握仪器的使用规则和操作技巧。
2.2 操作前必须进行设备检查，确认各个部件状态正常，使用时必须穿戴好防护衣服和手套，以免被原油测定仪误伤。
2.3 不得轻易拆卸或更换设备的重要零部件，以免影响设备的正常工作。
如出现故障，应使用专业维修人员进行维修。
2.4 对设备进行稳定的维护保养措施，如定期清洗、润滑、更换易损件等，以保证设备的正常状态，并延长设备的使用寿命。
3. 紧急处理3.1 突发事件发生时，应马上按下紧急停车按钮，确保设备能够及时停止，切断电源。
3.2 在遇到火灾、爆炸等重大险情时，不要使用水进行灭火，以免火势加剧，必须使用干粉灭火器等适当的灭火工具。
3.3 发生事故后，必须及时报告相关部门，保护现场和相关证据，以便事后进行调查和处理。
三、保养规程1.每天设备使用结束后，应该对原油含水测定仪进行彻底清洁，包括清洁设备的各个部件和管道，然后关闭仪器的电源。
2.设备长期不使用时，应进行相应的保养，定期开启设备的各个部件进行清洗、润滑、检修等操作，保证设备在下次使用时正常运转。
.
RYSF-09型原油含水分析仪
使用说明书
瑞琦曼仪表
一、概况
RYSF-09型在线原油含水分析仪是我公司开发的用于油田测量
原油含水的新产品（以下简称分析仪）该产品主要用于石油、石化
行业在线监测原油含水率，同时也可测量原油界面。
该分析仪测量
围宽（全量程）、精度高、反应快、能适合不同的现场状况。
该产品
环保、节能、安全，性能稳定，跟踪良好。
仪器性能及设计处于同
类产品领先水平，是原油含水监测的首选。
二、基本原理
RYSF-09型在线原油含水分析仪以电磁波为工作特性，通过发
射装置，将恒幅、稳频的电磁波发射到含水原油中。
根据油中含水量的差异，介质吸收的波能量不同，探测装置将这个因原油含水量差异而引起吸收电能不同的信号传送到监测器。
经处理、放大、线性校正后输出一随油中含水量而变化的标准电信号经单板机处理，显示油中的含水率。
三、技术特点
➢安全环保无辐射。
➢结构简单：传感显示一体化，既可就地显示，又可实现数据远传。
➢远传方式：RS485、4-20mA。
➢操作方便：仪器的现场调校和定期调校采用计算机调试。
➢油水混合状态自动检测，LED指示：“油包水”和“水包油”自动检测这两种状态对测量精度具有重大意义。
➢温度自动修正：温度对于介质吸收波能量的多少影响比较大，本仪器采用温度补偿功能，将温度补偿曲线予置其中，实现了温度自动修正。
➢使用安全：整机采用标准的安全限能器供电，完全隔离安全区和危险区，从
而保证了特殊使用环境下的安全要求。
➢跟踪良好：采样速度快，能真实正确反映被测介质含水率变化情况。
➢仪器可以在线带压拆卸，不用停管线的流程，维修方便。
四、技术参数
➢测量围： 0-99.9%体积含水率
➢准确度等级：根据测量围不同，分别定义
注：准确度（误差）计算方法：在线连续测量且游离气不大于10% （含气量大的介质测量
精度无法控制）的条件下
Wi%=(∑Wmt-∑Wst)%
其中：
Wi% —测量误差（测量误差不大于各围的测量精度）
∑Wst —蒸馏数值的平均值（含水围不同，分别计算）
∑Wmt —取样时对应的分析仪值的平均值（含水围不同，分别计算）
➢输出信号：RS485、4-20mA
➢耐油温：不大于150℃
➢承受压力：≤1.6MPa
➢防爆等级：ExdIIBT4
➢防护等级：IP56
➢消耗功率：≤1W
➢环境温度：-20℃～80℃
➢环境湿度：≤85%
➢供电：24VDC
➢外型尺寸：φ20×660（mm）
➢质量：5kg。
五、仪器的使用与维护
➢本仪器输入电压不得高于+28VDC
➢正常使用情况下，前、后盖及压紧螺母必须压紧
➢仪器如出现故障，应由厂家专业人员负责维护
➢由厂家技术人员负责定期调校仪器，时间间为隔半年一次
➢保修期：本产品质保期为1年，在此期间，本公司负责免费维护。
质保期出现质量问题请与厂家联系
六、仪器的安装
本仪器的安装应由使用单位和生产厂家的技术人员共同完成。
安装之前检查仪器包装是否完好，如发现问题，请立即与生产厂家联系。
1、安装形式
a) 水平安装（图一）
（图一）（示例图）
1. 管线 2 接管 3.球阀 4. 取样口
b) 垂直安装（图二） C) 弯头处安装（图三）
（图二）（图三）
管线（DN）80 100 150 200 接管长度（L）210 200 150 100 角度（度）40 40 40 40
2、分析仪结构
●分析仪结构 (图四)
1、显示部分
2、压紧螺母
3、保险盖
4、小球阀
5、密封室
6、大球阀
7、导体
8、传感器
(图四)
●分析仪装卸图（图五）
（图五）
3、安装
仔细阅读安装示意图，先在输油管线的安装处打一直径约50mm的孔，把接管按上述安装形式1的要求焊接在管线上，然后严格按以下顺序安装仪器（本仪器可带压从管线上装卸）。
a)先将大球阀6安装在接管上，
b)关闭密封室上的小球阀4，
c)把仪器从密封室的顶部，插入到球阀6的上部，
d)把保险盖3拧在密封室上，不可拧紧，
e)压住仪器的顶部，打开大球阀6，慢慢把仪器的导体最大限度推进输油
管线，把压紧螺母2拧在保险盖3上，
f)拧紧保险盖3，然后拧紧压紧螺母2；安装完成。
在设备需要维护时时请按以下顺序卸仪器
a)松开压紧螺母
b)略微松开保险盖同时压住仪器上部
c)管线压力将仪器慢慢顶起，当有阻拦的感觉时关闭1.5寸球阀
d)打开小球阀
e)完全松开保险盖，拿出仪器，关闭小球阀
4、仪器的接线
1）端子接线
后盖有标记（见图六）
端子引脚定义
1 24-
2 24+
3 485A
4 485B
（图六）2）拧下显示部分的后盖，接线端子自左至右排列序号为1、2、3、4。
3）1为24V- 、2为24V+、3为485A、4为485B
七、仪器显示
显示说明：
1) 电压显示(图七)
2) 含水比例显示（图八）
（图七）（图八）表头（图七）2159mv是此含水率下对应的电压值，仪表有两个状态，显示上面小三角是油包水状态，下面小三角是水包油状态。
(图八)中显示20.12%是原油的含水率。
八、常见故障原因，排除方法
九、计算机系统示意图
十、现场图
现场安装计算机系统
十一、分析仪系统界面1、动态监控
2、实时监控
3、报表查询。
