原油含水检测分析仪(电磁波)

原油含水分析仪原油含水分析仪：研究、原理和应用一、引言原油是地球上最重要的能源资源之一，其在全球经济中起着举足轻重的作用。

其中，原油的水分含量是一个重要的指标，对于石油行业的生产和加工都有着重要的影响。

因此，开发一种可靠、准确测试原油水分含量的分析仪器是非常必要的。

本文将介绍一种常用的原油含水分析仪，包括其研究背景、工作原理和应用领域。

二、研究背景原油中的水分含量对于石油行业来说是一个非常重要的参数。

水分的存在会导致石油运输和储存过程中发生一系列的问题，例如，水分会与原油中的硫化物和酸结合生成硫酸和硫酸盐，加速管道和储罐的腐蚀。

此外，原油中水分的存在还会影响炼油过程中的分离效果和产品质量，降低炼油设备的效率和使用寿命。

因此，准确测试原油中的水分含量对于石油行业的生产和加工具有重要意义。

三、工作原理原油含水分析仪是一种通过物理和化学方法测定原油中水分含量的仪器。

其工作原理基于原油中水分的物理性质和化学反应。

下面将介绍该仪器的主要工作原理。

3.1 物理性质测量原油中的水分可以通过物理性质进行测量。

该仪器通常采用电容法或红外法来测定原油中的水分含量。

电容法是通过测定原油与电极间的电容变化来获得水分含量的信息。

而红外法则是通过测量原油中水分对红外光的吸收程度来确定水分含量。

3.2 化学反应测量除了物理性质测量外，原油中的水分也可以通过化学反应进行测量。

例如，采用卤素酸钾滴定法，通过卤素酸钾与水分反应生成的卤化钾的量来间接测定水分含量。

此外，还可以采用重量法，通过测量原油样品加热后水分挥发的质量变化来测定水分含量。

四、应用领域原油含水分析仪主要应用于石油行业的各个领域，包括生产、储运和炼油过程。

4.1 生产领域在原油生产过程中，准确测试原油中的水分含量对于生产工艺和装备的运行非常重要。

通过使用原油含水分析仪，生产人员可以及时了解原油中水分含量的变化，以调整生产参数，保持生产过程的稳定性和高效性。

4.2 储运领域原油的储存和运输是石油行业不可或缺的环节。

原油含水率分析仪原油含水分析仪是我公司结合多年油田产品研制生产经验，于2005年底研发成功的放射性仪表替代产品，现已在大庆油田、新疆油田投入批量使用，用于单井和联合站原油含水率的在线测量。

2009年我们针对化工类市场，推出了微量含水测量产品，可测量成品油、苯类及其它有机液体中水份的含量，仪器的测量分辨率达到0.01%，温度稳定度达到0.002%水/℃。

1、数据表2、适用范围：原油含水率的在线测量，包括高含水、低含水原油和外输原油；成品油、机油、润滑油微量水分在线测量；其它腐蚀性极强的含水液体介质。

3、产品特点采用微波原理，非接触测量，无活动部件，既保证了很高的测量分辨率，又具有很强的油品适应性；仪器探头采用316不锈钢加F4的组合，可适应酸、碱性液体和包括甲苯等有机溶剂在内的绝大多数被测介质；一次仪表为截断法兰式结构，可直接替换油田早期安装的放射性含水率仪表；内置温度传感器，仪器无需外接温度变送器便可进行温度测量显示和对含水率测量结果进行温度补偿；中文文字+数字就地显示，3键非接触式按键，极大方便了用户对隔爆类防爆表头仪表的操作；智能通信，软件可现场升级。

产品无机械活动部件，加上防粘油的表面处理工艺，确保仪器长期工作可靠和免维护运行。

安装方便快捷，无前后直管段的要求，对流态流速不敏感。

4、性能指标：工作电源：DC16~32V信号输出接口：4~20mA电流或 RS485/MODBUS通信电气连接：M20内螺纹仪器分辨率达0.01%，测量精度如下：①量程0~3%：实时精度±0.1%，累积精度±0.05%；②量程3~10%：实时精度±0.5%，累积精度±0.1%；③量程10~100%：精度±1.5%介质温度：0~160℃；介质压力 < 6MPa防爆等级：ExdⅡBT4防护等级：IP65安装方式：①浸入式：GB/JB/HB法兰标准可选, DN50/PN2.5MPa法兰或定制;②管段式：垂直安装，DN50~DN350 标准法兰或定制。

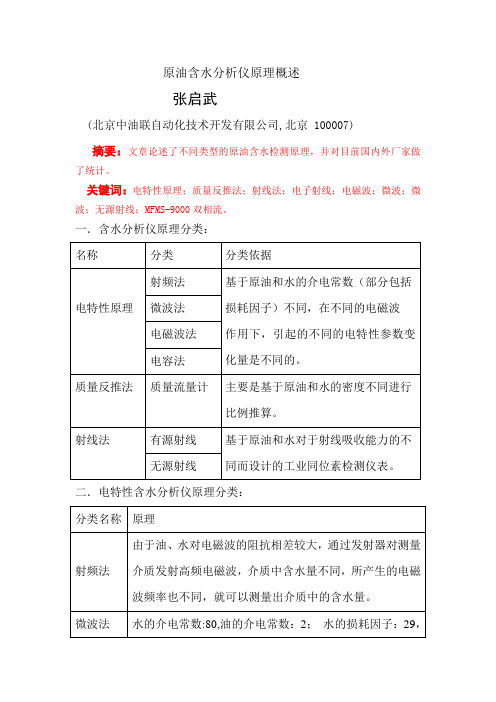

原油含水分析仪原理概述
张启武
(北京中油联自动化技术开发有限公司,北京 100007)
摘要：文章论述了不同类型的原油含水检测原理，并对目前国内外厂家做了统计。

关键词：电特性原理；质量反推法；射线法；电子射线；电磁波；微波；微波；无源射线；MFMS-9000双相流。

一．含水分析仪原理分类：
二．电特性含水分析仪原理分类：
三．电特性含水分析仪原理比较：
四．电特性原理含水分析仪供货商：
五．射线原理含水分析仪供货商：
六．含水分析仪未来发展方向
对于电特性仪表：由于精度，重复性及适应性所决定的方向：电磁波、电容以及微波原理的含水分析仪是未来的主要发展方向。

有源射线含水分析仪由于内含放射源，虽然其能量强度较低，大多数用户都不太愿意接受此类仪表，将来会涉及到“源”废料处理问题，必将被无源射线即电子射线仪表代替。

原油在线含水检测仪的工作原理主要有以下几种：
电化学原理：利用电解法或红外法测量原油样品中的水分含量。

通过电化学反应或者红外光谱的方式，将原油中的水分含量转化为电信号或者光谱信号，再通过测量这些信号的强度来计算出原油中的水分含量。

射频导纳原理：在安装后，其探头与输油管道会形成一个电容，探头和管壁作为正负两极，根据理论来说，电容与原油的介电常数应当是一个线性关系。

射频导纳就是通过电容得知介电常数的变化情况，从而利用公式去求得原油实时的含水量。

短波吸收原理：利用短波吸收差异来检测含水量。

当取样器中的原油含水出现变化时，吸收的短波能量也会随之改变，虽然这个反应很微弱，得出的差值也较小。

但是，可以将这个数值扩大化，线性校准后就会显示出实时含水率。

此外，还有电容式、重量式、红外线吸收式、微波法、电容法和电导法等不同的检测方法，这些方法都是根据不同的物理原理来测量原油中的水分含量。

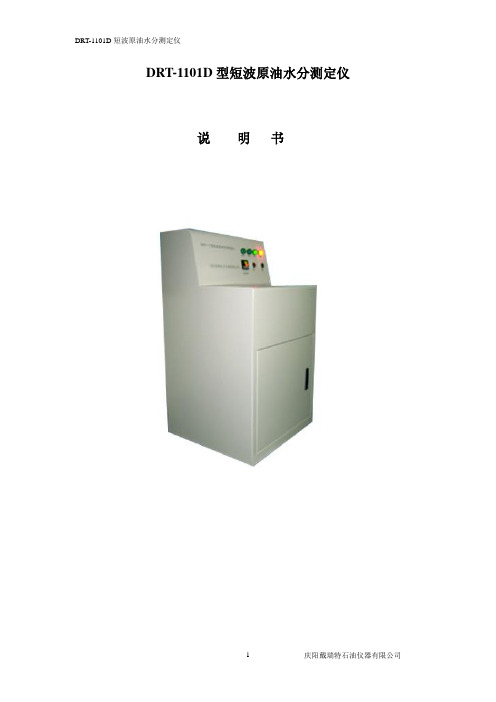

DRT-1101D型短波原油水分测定仪说明书DRT-1101D短波原油水分测定仪一、概述短波原油水份测定仪是庆阳戴瑞特石油仪器有限公司采用当今先进的无线电短波发射技术来测量原油中的水份含量，解决了原油产量的统计误差、减轻了工作强度、提高了试验效率，避免了试验人员汽油中毒，节约了大量的汽油——节约能源，改变了传统的原油含水化验方法，是油田试验与管理的有效工具。

适用于油田各大采油厂、试验小队、中心化验室及联合站。

短波原油含水自动测量传感器是快速测试油样品中含水率的最新技术。

系统由传感器、计算机及含水自动测量校正软件组成。

二、工作原理短波原油水分测定仪采用无线电短波射频原理。

该原理是通过传感器探头将稳频、恒幅的无线电磁波发射到介质中，根据含水率的不同，介质吸收的电磁波能量也不同，传感器将这个差异回馈给检测放大电路，该电路即送出一组反映油中含水率的模拟信号。

输出的模拟信号经转换模块转换后进入计算机处理、显示。

为了保证测量结果的准确度，设备采用分段校准的方式，即每相隔10%左右用原油校准一个点，从而保证了测试结果的误差在1%范围之内。

根据现场设备的使用的实际情况，设备结合了PID技术，对油样的温度进行控制，保证原油的始终处于乳化状态，为了提高工作效率，设备可一次测量12个油样，每个油样的测试时间为1分钟左右。

三、技术指标测量精度：±1％（测量范围为：0～100％）测量分辨率：0.01％功率：350W功耗：320W测量范围：0～100％工作环境温度：0～50℃工作电源：AC 220±10％四、软件安装（一）、测试软件的安装1、系统使用环境（1）. 适用于Win2000、WINXP、VISTA 操作系统；（2）. 必须安装office2003系列软件中的Access2、安装过程（1）. 将安装包解压到一个文件夹（2）. 运行setup.exe程序（3）、点击“Next>”（4）、点击“yes”（5）、点击“Browse”,通常文件不允许安装在c盘，以防系统损坏后，测试数据丢失。

原油含水测定仪按GB/T6533分析标准要求设计生产的，是针对含水原油或石油产品进行含水分析的仪器。

是石油开采行业和石油科研单位对油田采油过程中的采出液（即含水原油）进行含水测定设备.
仪器原理：
利用不同物质的比重差异特性，对样品加温,在破乳剂的作用下使束缚水变成游离水；同时在离心力的作用下，使样品分离成水层和油层，即可换算出含水量（详见标准GB∕T6533）o
仪器特点
1.操作简便：高性能微机控制数字显示、触摸面板、变频电机驱动；分析温度、分析时间、工作状态、累计工作时间的记忆和显示均是由微机自动控制完成。

2.各种保护安全可靠：设有超速，超温，不平衡等多种保护，并有自我诊断保护功能，电子门锁，确保人身和仪器安全。

技术参数
•电源电压：220V（±10%）50Hz
•最大容量：16X1OOm1
•最大离心力：2000N
・温度范围：室温〜80°C±2°C
•样品装入：对称放入
•分析时间：0〜99I1Iin任意设置
•整机噪声：≤65dB。

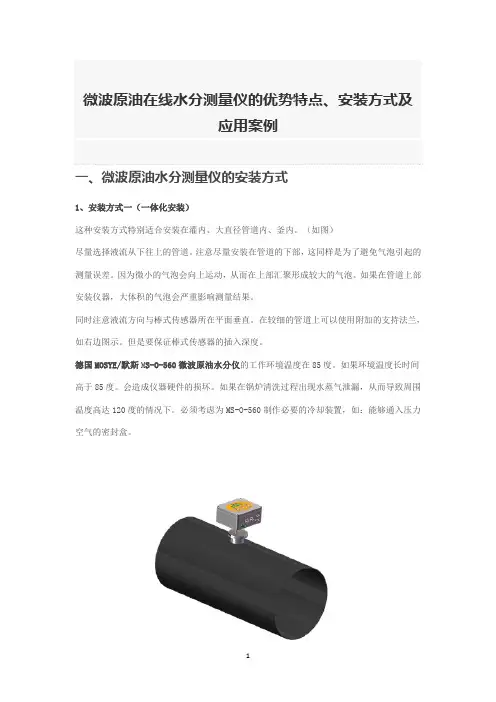

微波原油在线水分测量仪的优势特点、安装方式及应用案例一、微波原油水分测量仪的安装方式1、安装方式一（一体化安装）这种安装方式特别适合安装在灌内、大直径管道内、釜内。

（如图）尽量选择液流从下往上的管道。

注意尽量安装在管道的下部，这同样是为了避免气泡引起的测量误差。

因为微小的气泡会向上运动，从而在上部汇聚形成较大的气泡。

如果在管道上部安装仪器，大体积的气泡会严重影响测量结果。

同时注意液流方向与棒式传感器所在平面垂直。

在较细的管道上可以使用附加的支持法兰，如右边图示。

但是要保证棒式传感器的插入深度。

德国MOSYE/默斯M S-O-560微波原油水分仪的工作环境温度在85度。

如果环境温度长时间高于85度。

会造成仪器硬件的损坏。

如果在锅炉清洗过程出现水蒸气泄漏，从而导致周围温度高达120度的情况下。

必须考虑为MS-O-560制作必要的冷却装置，如：能够通入压力空气的密封盒。

2、安装方式二（分体式安装）分体式安装适合安装在高温、高寒、防爆等需要把微波探头和变送器分开的环境。

同时，分体式安装还适用于安装在管道直径很小，需要穿透分层测量的环境。

如：输油管道等（如图所示）二、微波原油水分测量仪现场应用案例1. 罐内、釜内、锅内测量含水量2. 水平管道上测量水分含量3. 垂直管道测量4. 抽油管道分体式安装三、MS-O-560微波原油水分测量仪1、德国MOSYE/默斯MS-O-560微波原油水分测量仪的优势穿透式测量，可以测量分层介质。

是全唯一可以穿透式测量的原油水分仪。

传感探头可耐高温，耐高寒，耐腐蚀。

特别适合严酷环境安装使用。

插入式测量，不堵管。

可选分体结构也可选一体化结构。

可法兰安装也可螺纹安装，可安装在小管道中间，无需弯道安装。

可选自带清洗装置。

拥有智能自学习功能校准模型，一次校准成功后，无需后期校准。

高可靠性：无任何可动部件和易损件，最高可达10年使用寿命。

高精度：最高精度0.2%；宽量程比：水分测量范围宽至0%-100%。

DRT-1101D型短波原油水分测定仪说明书DRT-1101D短波原油水分测定仪一、概述短波原油水份测定仪是庆阳戴瑞特石油仪器有限公司采用当今先进的无线电短波发射技术来测量原油中的水份含量，解决了原油产量的统计误差、减轻了工作强度、提高了试验效率，避免了试验人员汽油中毒，节约了大量的汽油——节约能源，改变了传统的原油含水化验方法，是油田试验与管理的有效工具。

适用于油田各大采油厂、试验小队、中心化验室及联合站。

短波原油含水自动测量传感器是快速测试油样品中含水率的最新技术。

系统由传感器、计算机及含水自动测量校正软件组成。

二、工作原理短波原油水分测定仪采用无线电短波射频原理。

该原理是通过传感器探头将稳频、恒幅的无线电磁波发射到介质中，根据含水率的不同，介质吸收的电磁波能量也不同，传感器将这个差异回馈给检测放大电路，该电路即送出一组反映油中含水率的模拟信号。

输出的模拟信号经转换模块转换后进入计算机处理、显示。

为了保证测量结果的准确度，设备采用分段校准的方式，即每相隔10%左右用原油校准一个点，从而保证了测试结果的误差在1%范围之内。

根据现场设备的使用的实际情况，设备结合了PID技术，对油样的温度进行控制，保证原油的始终处于乳化状态，为了提高工作效率，设备可一次测量12个油样，每个油样的测试时间为1分钟左右。

三、技术指标测量精度：±1％（测量范围为：0～100％）测量分辨率：0.01％功率：350W功耗：320W测量范围：0～100％工作环境温度：0～50℃工作电源：AC 220±10％四、软件安装（一）、测试软件的安装1、系统使用环境（1）. 适用于Win2000、WINXP、VISTA 操作系统；（2）. 必须安装office2003系列软件中的Access2、安装过程（1）. 将安装包解压到一个文件夹（2）. 运行setup.exe程序（3）、点击“Next>”（4）、点击“yes”（5）、点击“Browse”,通常文件不允许安装在c盘，以防系统损坏后，测试数据丢失。

原油含水测定仪概述原油含水测定仪是用于测定原油中的水分含量的仪器。

在石油和化工等领域中，准确测量原油的水分含量非常重要，因为水分含量过高可能会导致生产过程中的问题和安全隐患。

原油含水测定仪主要是通过电化学原理，利用电解法或红外法测量原油样品中的水分含量。

目前市面上较为常见的原油含水测定仪有电解法测水仪和红外水分仪。

电解法测水仪电解法测水仪又称库仑法测水仪，适用于所有类型的原油。

测量的原理是利用电解法将含水的原油样品中的水分分离出来，再根据电量测定水分量，测量结果精度高，但需要一定的操作技能，适用于实验室或专业技术人员操作。

电解法测水仪由电解池、电源、电解液、自动分液器组成。

测量时，将原油样品加入电解池中，加入适量的硫酸铜电解液，轻轻搅拌，电解液中的硫酸铜将与水反应，生成电子和氢气，根据电子的个数即可测出水分量。

电解法测水仪操作相对较为复杂，需要专业人员进行操作和维护，并需要定期更换电解液和电极。

红外水分仪红外水分仪是利用原油中水分分子与红外线吸收的强度相关，适用于各种类型的原油和石油产品。

红外法测量的原理是利用红外线穿过原油样品并被吸收，被吸收的强度与水分含量成倒数关系。

红外水分仪操作相对简单，只需要将原油样品放入样品室中，进行自动测试即可。

测量快速，可以一次测试多个样品，并且测试结果稳定、准确。

红外水分仪使用寿命长，无需特殊维护，但在使用时需要注意对仪器的保护和清洗，避免仪器受到污染和损坏。

总结无论使用哪种类型的原油含水测定仪，都需要注意对仪器的正确操作和维护。

在日常使用中，应定期进行清洗和校准，并注意仪器的保护和使用环境的控制。

原油含水测定仪是一种重要的分析仪器，可以帮助工程师和科学家准确测量原油中的水分含量，为生产和研究提供可靠的数据支持。
