H C交换机Trunk端口配置

H3C华三交换机基本配置命令大全，弱电人用的到！本期我们一起来了解下H3C最详细的基础命令。

一、不知道密码，如何恢复出厂设置1、开机启动，Ctrl+B进入bootrom菜单，选择恢复出厂设置。

2、用com线连上电脑，用超级终端进入，然后重启电脑，看提示按ctrl+b进入bootrom模式，然后按照菜单提示删除flash中的.cfg文件，然后重启就可以了。

二、将Trunk端口添加到vlan中Trunk端口可以允许多个VLAN通过，也就是可以加入多个VLAN，所以Trunk 端口的VLAN加入不可能是一个一个地加，而是采取批量添加的方式进行。

但只能在以太网端口视图下进行配置，配置步骤如表7-11所示。

【示例1】使用port trunk permit vlan命令将中继端口Ethernet2/0/1加入到2、6、10、50～100 VLAN中。

1. <H3C> system-view2. System View: return to User View with Ctrl+Z.3. [H3C] interface Ethernet2/0/14. [H3C-Ethernet2/0/1] port trunk permit vlan 2 6 10 50 to 1005. Please wait...6. Done.表7-11 把Trunk端口添加到VLAN中的步骤s命令把该链路转换成Access链路，然后再使用本步命令转换成Trunk链路4port trunk permit vlan { vlan-id-list | all }例如：[sysname-GigabitEthernet1/0/1] port trunkpermit vlan 2 to 10将以上Trunk端口加入到一个或多个VLAN，以实现允许来自指定VLAN的数据包通过（也就是Cisco IOS中所说的VLAN修剪）二选一参数vlan-id-list = [ vlan-id1 [ to vlan-id2 ] ]&<1-10>用于指定Trunk端口允许加入的VLAN的范围，vlan-id取值范围为1～4094。

交换机Trunk端口配置一组网需求：1．SwitchA与SwitchB用trunk互连，相同VLAN的PC之间可以互访，不同VLAN的PC之间禁止互访；二组网图：1．VLAN内互访，VLAN间禁访三配置步骤（H3C）：1 实现VLAN内互访VLAN间禁访配置过程SwitchA相关配置：1．创建（进入）VLAN10，将E0/1加入到VLAN10[SwitchA]vlan 10[SwitchA-vlan10]port Ethernet 0/12．创建（进入）VLAN20，将E0/2加入到VLAN20[SwitchA]vlan 20[SwitchA-vlan20]port Ethernet 0/23．将端口G1/1配置为Trunk端口，并允许VLAN10和VLAN20通过[SwitchA]interface GigabitEthernet 1/1[SwitchA-GigabitEthernet1/1]port link-type trunk[SwitchA-GigabitEthernet1/1]port trunk permit vlan 10 20SwitchB相关配置：1．创建（进入）VLAN10，将E0/10加入到VLAN10[SwitchB]vlan 10[SwitchB-vlan10]port Ethernet 0/102．创建（进入）VLAN20，将E0/20加入到VLAN20[SwitchB]vlan 20[SwitchB-vlan20]port Ethernet 0/203．将端口G1/1配置为Trunk端口，并允许VLAN10和VLAN20通过[SwitchB]interface GigabitEthernet 1/1[SwitchB-GigabitEthernet1/1]port link-type trunk[SwitchB-GigabitEthernet1/1]port trunk permit vlan 10 20Cisco:ASwitch>Switch>Switch>enSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z. Switch(config)#hoswa(config)#hostname SwaSwa(config)#vlan 10Swa(config-vlan)#vlan 20Swa(config-vlan)#exitSwa(config)#interface fSwa(config)#interface fastEthernet 0/1Swa(config-if)#swSwa(config-if)#switchport aSwa(config-if)#switchport access vlan 10Swa(config-if)#exitSwa(config)#intSwa(config)#interface faSwa(config)#interface fastEthernet 0/2Swa(config-if)#swSwa(config-if)#switchport aSwa(config-if)#switchport access vlan 20Swa(config-if)#Swa con0 is now availablePress RETURN to get started.Swa>enSwa#conf tEnter configuration commands, one per line. End with CNTL/Z. Swa(config)#Swa(config)#interface fSwa(config)#interface fastEthernet 0/24Swa(config-if)#swSwa(config-if)#switchport ?access Set access mode characteristics of the interface mode Set trunking mode of the interfacenative Set trunking native characteristics when interface is intrunking modenonegotiate Device will not engage in negotiation protocol on thisinterfaceport-security Security related commandpriority Set appliance 802.1p prioritytrunk Set trunking characteristics of the interfacevoice V oice appliance attributesSwa(config-if)#switchport mSwa(config-if)#switchport mode ?access Set trunking mode to ACCESS unconditionallydynamic Set trunking mode to dynamically negotiate access or trunk modetrunk Set trunking mode to TRUNK unconditionallySwa(config-if)#switchport mode tSwa(config-if)#switchport mode trunk将端口24设置为trunk%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/24, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/24, changed state to upSwa(config-if)#BSwitch>enSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z. Switch(config)#hoSwitch(config)#hostname SwbSwb(config)#vlan 10Swb(config-vlan)#vlan 20Swb(config-vlan)#exitSwb(config)#intSwb(config)#interface fSwb(config)#interface fastEthernet 0/1Swb(config-if)#swSwb(config-if)#switchport aSwb(config-if)#switchport access vlan 10Swb(config-if)#exitSwb(config)#intSwb(config)#intSwb(config)#interface faSwb(config)#interface fastEthernet 0/2Swb(config-if)#swSwb(config-if)#switchport aSwb(config-if)#switchport access vlan 20Swb(config-if)#Swb con0 is now availablePress RETURN to get started.%LINEPROTO-5-UPDOWN: Line protocol on InterfaceFastEthernet0/24, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/24, changed state to upSwb>Swb>Swb>enSwb#confSwb#configure tSwb#configure terminalEnter configuration commands, one per line. End with CNTL/Z.Swb(config)#intSwb(config)#interface fSwb(config)#interface fastEthernet 0/24Swb(config-if)#swSwb(config-if)#switchport moSwb(config-if)#switchport mode tSwb(config-if)#switchport mode trunk。

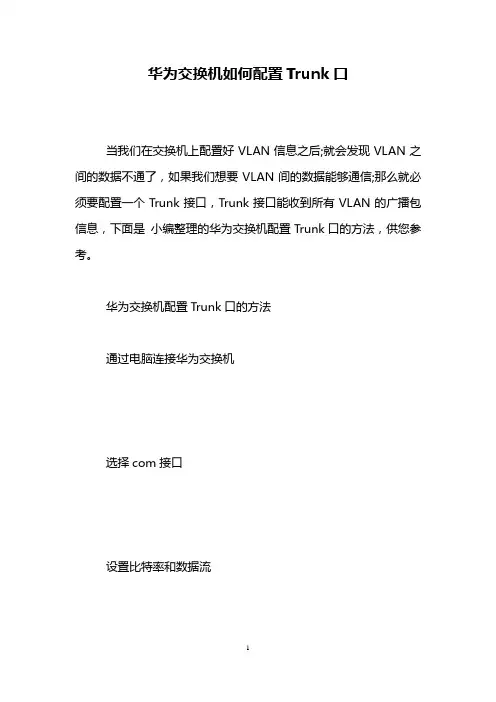

华为交换机如何配置Trunk口
当我们在交换机上配置好VLAN信息之后;就会发现VLAN之间的数据不通了，如果我们想要VLAN间的数据能够通信;那么就必须要配置一个Trunk接口，Trunk接口能收到所有VLAN的广播包信息，下面是小编整理的华为交换机配置Trunk口的方法，供您参考。

华为交换机配置Trunk口的方法
通过电脑连接华为交换机
选择com接口
设置比特率和数据流
连接成功
进入system-view视图
进入接口视图
[Quidway]interface GigabitEthernet 0/0/11
配置端口为trunk模式
[Quidway-GigabitEthernet0/0/11]port link-type trunk 配置trunk允许通过的vlan
[Quidway-GigabitEthernet0/0/11]port trunk allow-pass vlan all
然后用display current来看看配置信息
华为交换机配置Trunk口的相关文章：
1.华为quidway交换机配置命令有哪些
2.华为交换机配置的命令有哪些
3.华为交换机配置命令有哪些
4.华为二层交换机基本配置命令有哪些。

H3C华三交换机基本配置命令大全，别到用的时候找不到了！本期我们一起来学习一下H3C最详细的基础命令。

一、不知道密码，如何恢复出厂设置1、开机启动，Ctrl+B进入bootrom菜单，选择恢复出厂设置。

2、用com线连上电脑，用超级终端进入，然后重启电脑，看提示按ctrl+b 进入bootrom模式，然后按照菜单提示删除flash中的.cfg文件，然后重启就可以了。

二、将Trunk端口添加到vlan中Trunk端口可以允许多个VLAN通过，也就是可以加入多个VLAN，所以Trunk 端口的VLAN加入不可能是一个一个地加，而是采取批量添加的方式进行。

但只能在以太网端口视图下进行配置，配置步骤如表7-11所示。

【示例1】使用port trunk permit vlan命令将中继端口Ethernet2/0/1加入到2、6、10、50～100 VLAN中。

1. <H3C> system-view2. System View: return to User View with Ctrl+Z.3. [H3C] interface Ethernet2/0/14. [H3C-Ethernet2/0/1] port trunk permit vlan 2 6 10 50 to 100【示例2】使用undo port trunk permit vlan命令将中继端口Ethernet2/0/1从VLAN 1中删除。

三、H3C交换机基础配置说明1、以太网端口的链路类型Access link：只能允许某一个vlan的untagged数据流通过。

Trunk link：允许多个vlan的tagged数据流和某一个vlan的untagged数据流通过。

Hybrid link：允许多个vlan的tagged数据流和多个vlan的untagged数据流通过。

hybrid link端口可以允许多个vlan的报文发送时不携带标签，而Trunk端口只允许缺省vlan的报文发送时不携带标签。

华为交换机配置Trunk接口实现通信命令教程像网桥那样，交换机将局域网分为多个冲突域，每个冲突域都是有独立的宽带，因此大大提高了局域网的带宽。

如果我们想要VLAN 间的数据能够通信;那么就必须要配置一个Trunk接口，Trunk接口能收到所有VLAN的广播包信息，所以下面小编将为大家介绍一下如何在华为交换机上配置Trunk接口方法步骤1、通过电脑连接华为交换机2、选择com接口3、设置比特率和数据流4、连接成功5、进入system-view视图6、进入接口视图，[Quidway]interfaceGigabitEthernet 0/0/117、配置端口为trunk模式，[Quidway-GigabitEthernet0/0/11]portlink-type trunk8、配置trunk允许通过的vlan，[Quidway-GigabitEthernet0/0/11]port trunk allow-pass vlan all9、然后用display current来看看配置信息相关阅读：交换机工作原理过程交换机工作于OSI参考模型的第二层，即数据链路层。

交换机内部的CPU会在每个端口成功连接时，通过将MAC地址和端口对应，形成一张MAC表。

在今后的通讯中，发往该MAC地址的数据包将仅送往其对应的端口，而不是所有的端口。

因此，交换机可用于划分数据链路层广播，即冲突域;但它不能划分网络层广播，即广播域。

交换机拥有一条很高带宽的背部总线和内部交换矩阵。

交换机的所有的端口都挂接在这条背部总线上，控制电路收到数据包以后，处理端口会查找内存中的地址对照表以确定目的MAC(网卡的硬件地址)的NIC(网卡)挂接在哪个端口上，通过内部交换矩阵迅速将数据包传送到目的端口，目的MAC若不存在，广播到所有的端口，接收端口回应后交换机会“学习”新的MAC地址，并把它添加入内部MAC地址表中。

使用交换机也可以把网络“分段”，通过对照IP地址表，交换机只允许必要的网络流量通过交换机。

h3c交换机的端口模式配置一．交换机的端口模式配置以太网端口有三种链路类型：access、hybrid和trunk。

Access 类型的端口只能属于一个vlan，一般用于连接计算机的端口；trunk类型的端口可以属于多个vlan，可以接收和发送多个vlan的报文，一般用于交换机之间连接的端口；hybrid类型的端口可以属于多个vlan，可以接收和发送多个vlan的报文，可以用于交换机之间的连接，也可以用于连接用户的计算机。

而hybrid和trunk的不同之处在于hybrid 端口可以允许多个vlan的报文发送时不打标签，而trunk端口只允许缺省vlan的报文发送时不打标签。

设置以太网端口的链路类型：Port link-type trunk|access|hybrid在一台以太网交换机上，trunk端口和hybrid端口不能同时被设置。

如果某端口被指定为镜像端口，则不能再被设置为trunk端口，反之亦然。

缺省情况下，端口为access端口。

Access端口加入的vlan必须已经存在并且不能是vlan1；trunk 端口加入的vlan不能是vlan1；hybrid端口加入的vlan必须已经存在。

Hybrid端口还可以设置哪些vlan的报文打上标签，哪些不打标签，为实现对不同vlan报文执行不同处理流程打下基础。

Access端口只属于一个vlan，所以不需要设置它的缺省vlan；hybrid端口和trunk端口属于多个vlan，所以需要设置缺省vlan id。

如果设置了端口的缺省vlanid，当端口接收到不带标签的报文后，则将其转发到属于缺省vlan的端口；当端口发送带有标签的报文时，如果该报文的vlanid与端口缺省的vlanid相同，则系统将去掉该报文的标签，然后再发送该报文。

Trunk端口不能和isolate-user-vlan同时配置；hybrid端口可以和isolate-user-vlan同时配置。

华为交换机怎么配置Tr u n k接口实现通信交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流控。

交换机还具备了一些新的功能，如对V L A N(虚拟局域网)的支持、对链路汇聚的支持，甚至有的还具有防火墙的功能。

其中通信功能是很重要的功能之一，而T r u n k接口能收到所有V L A N的广播包信息，但是怎么配置T r u n k接口?请看下文详细介绍方法步骤1、通过电脑连接华为交换机2、选择c o m接口3、设置比特率和数据流4、连接成功5、进入s y s t e m-v i e w视图6、进入接口视图，[Q u i d w a y]i n t e r f a c e G i g a b i t E t h e r n e t0/0/117、配置端口为t r u n k模式，[Q u i d w a y-G i g a b i t E t h e r n e t0/0/11]p o r t l i n k-t y p et r u n k8、配置t r u n k允许通过的v l a n，[Q u i d w a y-G i g a b i t E t h e r n e t0/0/11]p o r t t r u n ka l l o w-p a s s v l a n a l l9、然后用d i s p l a y c u r r e n t来看看配置信息补充：交换机基本使用方法作为基本核心交换机使用，连接多个有线设备使用：网络结构如下图，基本连接参考上面的作为网络隔离使用：对于一些功能好的交换机，可以通过模式选择开关选择网络隔离模式，实现网络隔离的作用，可以只允许普通端口和U P l i n k端口通讯，普通端口之间是相互隔离不可以通讯的除了作为核心交换机(中心交换机)使用，还可以作为扩展交换机(接入交换机)来扩展网络放在路由器上方，扩展网络供应商的网络线路(用于一条线路多个I P的网络)，连接之后不同的路由器用不同的I P连接至公网相关阅读：交换机硬件故障常见问题电源故障：由于外部供电不稳定，或者电源线路老化或者雷击等原因导致电源损坏或者风扇停止，从而不能正常工作。

H C交换机配置文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）1、w i n7通过超级终端进入H3C交换机，端口设置需要修改2、输入sys进入配置模式3、进入24端口（在输入命令时按Tab键会智能补全命令）[H3C]interface GigabitEthernet 1/0/244、设置24端口为trunk口[H3C- GigabitEthernet 1/0/24]port link-type trunk[H3C- GigabitEthernet 1/0/24]port trunk permit vlan all[H3C- GigabitEthernet 1/0/24]quit5、进入端口1，设置端口1为vlan101[H3C]interface GigabitEthernet 1/0/1[H3C- GigabitEthernet 1/0/1]port access vlan 101[H3C- GigabitEthernet 1/0/1]quit6、进入端口2，设置端口2为vlan102[H3C]interface GigabitEthernet 1/0/2[H3C- GigabitEthernet 1/0/1]port access vlan 102[H3C- GigabitEthernet 1/0/1]quit7、进入端口3，设置端口3为vlan103[H3C]interface GigabitEthernet 1/0/3[H3C- GigabitEthernet 1/0/1]port access vlan 103[H3C- GigabitEthernet 1/0/1]quit8、进入端口4，设置端口4为vlan104[H3C]interface GigabitEthernet 1/0/4[H3C- GigabitEthernet 1/0/1]port access vlan 104[H3C- GigabitEthernet 1/0/1]quit9、输入save保存配置10、进入vlan101，设置端口9-16为vlan101（给vlan批量添加端口）[H3C]vlan 101[H3C-vlan101] port GigabitEthernet 1/0/9 to GigabitEthernet 1/0/16[H3C-vlan101]quit11、进入vlan102，设置端口17-20为端口102（给vlan批量添加端口）[H3C]vlan 101[H3C-vlan101] port GigabitEthernet 1/0/9 to GigabitEthernet 1/0/16[H3C-vlan101]quitH3C交换机恢复出厂设置第三步：再输入命令“reboot” ,会提示是否重启设备，按“Y”。

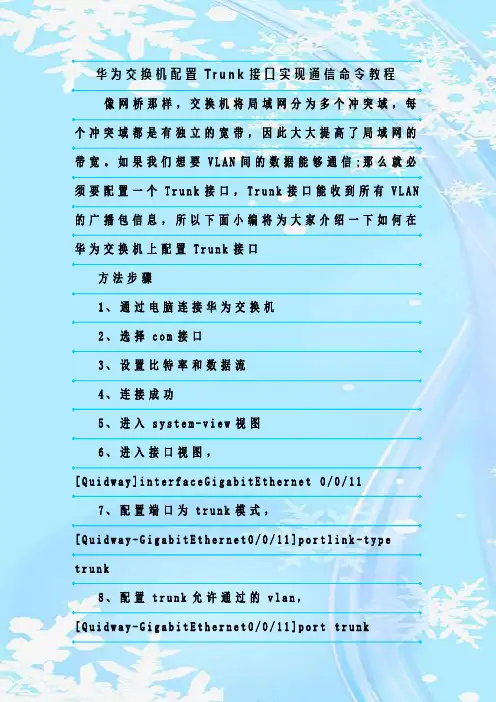

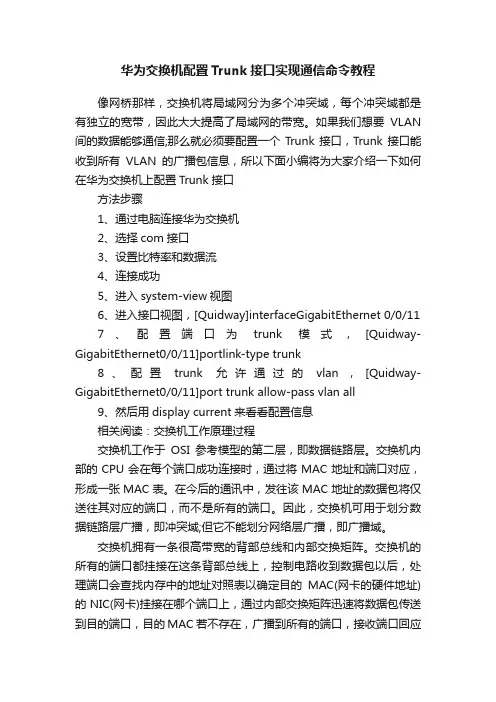

华为交换机配置Tr u n k接口实现通信命令教程像网桥那样，交换机将局域网分为多个冲突域，每个冲突域都是有独立的宽带，因此大大提高了局域网的带宽。

如果我们想要V L A N间的数据能够通信;那么就必须要配置一个T r u n k接口，T r u n k接口能收到所有V L A N 的广播包信息，所以下面小编将为大家介绍一下如何在华为交换机上配置T r u n k接口方法步骤1、通过电脑连接华为交换机2、选择c o m接口3、设置比特率和数据流4、连接成功5、进入s y s t e m-v i e w视图6、进入接口视图，[Q u i d w a y]i n t e r f a c e G i g a b i t E t h e r n e t0/0/117、配置端口为t r u n k模式，[Q u i d w a y-G i g a b i t E t h e r n e t0/0/11]p o r t l i n k-t y p et r u n k8、配置t r u n k允许通过的v l a n，[Q u i d w a y-G i g a b i t E t h e r n e t0/0/11]p o r t t r u n ka l l o w-p a s s v l a n a l l9、然后用d i s p l a y c u r r e n t来看看配置信息相关阅读：交换机工作原理过程交换机工作于O S I参考模型的第二层，即数据链路层。

交换机内部的C P U会在每个端口成功连接时，通过将M A C地址和端口对应，形成一张M A C表。

在今后的通讯中，发往该M A C地址的数据包将仅送往其对应的端口，而不是所有的端口。

因此，交换机可用于划分数据链路层广播，即冲突域;但它不能划分网络层广播，即广播域。

交换机拥有一条很高带宽的背部总线和内部交换矩阵。

交换机的所有的端口都挂接在这条背部总线上，控制电路收到数据包以后，处理端口会查找内存中的地址对照表以确定目的M A C(网卡的硬件地址)的N I C(网卡)挂接在哪个端口上，通过内部交换矩阵迅速将数据包传送到目的端口，目的M A C若不存在，广播到所有的端口，接收端口回应后交换机会学习新的M A C地址，并把它添加入内部M A C地址表中。

华为交换机配置Trunk接口
当我们在交换机上配置好VLAN信息之后；就会发现VLAN之间的数据不通了
如果我们想要VLAN间的数据能够通信；那么就必须要配置一个Trunk接口
Trunk接口能收到所有VLAN的广播包信息
所以下面小编将为大家介绍一下如何在华为交换机上配置Trunk接口
方法/步骤
通过电脑连接华为交换机
选择com接口
设置比特率和数据流
连接成功
进入system-view视图
进入接口视图
[Quidway]interface GigabitEthernet 0/0/11
配置端口为trunk模式
[Quidway-GigabitEthernet0/0/11]port link-type trunk
配置trunk允许通过的vlan
[Quidway-GigabitEthernet0/0/11]port trunk allow-pass vlan all
然后用display current来看看配置信息。

组网需求：1．SwitchA与SwitchB用trunk互连，相同VLAN的PC之间可以互访，不同VLAN的PC之间禁止互访;2．PC1与PC2之间在不同VLAN，通过设置上层三层交换机SwitchB的VLAN 接口10的IP地址为10。

1.1.254/24，VLAN接口20的IP地址为20.1。

1。

254/24可以实现VLAN间的互访。

组网图：1．VLAN内互访，VLAN间禁访2．通过三层交换机实现VLAN间互访配置步骤：实现VLAN内互访VLAN间禁访配置过程SwitchA相关配置：1．创建（进入）VLAN10，将E0/1加入到VLAN10[SwitchA］vlan 10［SwitchA—vlan10］port Ethernet 0/12．创建（进入）VLAN20,将E0/2加入到VLAN20［SwitchA］vlan 20[SwitchA-vlan20]port Ethernet 0/23．将端口G1/1配置为Trunk端口，并允许VLAN10和VLAN20通过［SwitchA］interface GigabitEthernet 1/1 [SwitchA—GigabitEthernet1/1]port link-type trunk [SwitchA—GigabitEthernet1/1］port trunk permit vlan 10 20 SwitchB相关配置：1．创建（进入)VLAN10，将E0/10加入到VLAN10［SwitchB]vlan 10[SwitchB-vlan10]port Ethernet 0/102．创建（进入）VLAN20,将E0/20加入到VLAN20[SwitchB］vlan 20［SwitchB—vlan20］port Ethernet 0/203．将端口G1/1配置为Trunk端口，并允许VLAN10和VLAN20通过［SwitchB］interface GigabitEthernet 1/1 ［SwitchB—GigabitEthernet1/1]port link—type trunk [SwitchB—GigabitEthernet1/1］port trunk permit vlan 10 20通过三层交换机实现VLAN间互访的配置SwitchA相关配置：1．创建（进入）VLAN10，将E0/1加入到VLAN10［SwitchA］vlan 10［SwitchA-vlan10］port Ethernet 0/12．创建(进入）VLAN20，将E0/2加入到VLAN20[SwitchA］vlan 20[SwitchA-vlan20]port Ethernet 0/23．将端口G1/1配置为Trunk端口,并允许VLAN10和VLAN20通过[SwitchA]interface GigabitEthernet 1/1 [SwitchA—GigabitEthernet1/1］port link—type trunk［SwitchA-GigabitEthernet1/1]port trunk permit vlan 10 20SwitchB相关配置：1．创建VLAN10［SwitchB]vlan 102．设置VLAN10的虚接口地址[SwitchB］interface vlan 10[SwitchB-int—vlan10]ip address 10。

H3C交换机的端口配置一、端口常用配置1. 实验原理交换机端口基础随着网络技术的不断发展，需要网络互联处理的事务越来越多，为了适应网络需求，以太网技术也完成了一代又一代的技术更新。

为了兼容不同的网络标准，端口技术变的尤为重要。

端口技术主要包含了端口自协商、网络智能识别、流量控制、端口聚合以及端口镜像等技术，他们很好的解决了各种以太网标准互连互通存在的问题。

以太网主要有三种以太网标准：标准以太网、快速以太网和千兆以太网。

他们分别有不同的端口速度和工作视图。

端口速率自协商标准以太网其端口速率为固定10M。

快速以太网支持的端口速率有10M、100M和自适应三种方式。

千兆以太网支持的端口速率有10M、100M、1000M和自适应方式。

以太网交换机支持端口速率的手工配置和自适应。

缺省情况下，所有端口都是自适应工作方式，通过相互交换自协商报文进行匹配。

其匹配的结果如下表。

速率一致。

其修改端口速率的配置命令为：[H3C-Ethernet0/1] speed {10|100|1000|auto}如果两端都以固定速率工作，而工作速率不一致时，很容易出现通信故障，这种现象应该尽量避免。

端口工作视图交换机端口有半双工和全双工两种端口视图。

目前交换机可以手工配置也可以自动协商来决定端口究竟工作在何种视图。

修改工作视图的配置命令为：[H3C-Ethernet0/1] duplex {auto|full|half}端口的接口类型目前以太网接口有MDI和MDIX两种类型。

MDI称为介质相关接口，MDIX称为介质非相关接口。

我们常见的以太网交换机所提供的端口都属于MDIX接口，而路由器和PC提供的都属于MDI接口。

有的交换机同时支持上述两种接口，我们可以强制制定交换机端口的接口类型，其配置命令如下：[H3C-Ethernet0/1] mdi {normal| cross| auto}Normal：表示端口为MDIX接口Cross：表示端口为MDI接口Auto：表示端口工作在自协商视图流量控制由于标准以太网、快速以太网和千兆以太网混合组网，在某些网络接口不可避免的会出现流量过大的现象而产生端口阻塞。

华为交换机配置Trunk接口
我们在交换机上配置好VLAN信息之后;就会发现VLAN之间的数据不通了如果我们想要VLAN间的数据能够通信;那么就必须要配置一个Trunk接口能收到所有VLAN的广播包信息.下面是店铺跟大家分享的是华为交换机配置Trunk接口，欢迎大家来阅读学习。

华为交换机配置Trunk接口
工具/原料
华为交换机一台
电脑一台
方法/步骤
通过电脑连接华为交换机
选择com接口
设置比特率和数据流
连接成功
进入system-view视图
进入接口视图
[Quidway]interface GigabitEthernet 0/0/11
配置端口为trunk模式
[Quidway-GigabitEthernet0/0/11]port link-type trunk
配置trunk允许通过的vlan
[Quidway-GigabitEthernet0/0/11]port trunk allow-pass vlan all
然后用display current来看看配置信息。

H3C华三交换机基本配置命令大全一、不知道密码，如何恢复出厂设置1、开机启动，Ctrl+B进入bootrom菜单，选择恢复出厂设置。

2、用com线连上电脑，用超级终端进入，然后重启电脑，看提示按ctrl+b进入bootrom模式，然后按照菜单提示删除flash中的.cfg文件，然后重启就可以了。

二、将Trunk端口添加到vlan中Trunk端口可以允许多个VLAN通过，也就是可以加入多个VLAN，所以Trunk端口的VLAN加入不可能是一个一个地加，而是采取批量添加的方式进行。

但只能在以太网端口视图下进行配置，配置步骤如表7-11所示。

【示例1】使用port trunk permit vlan命令将中继端口Ethernet2/0/1加入到2、6、10、50～100 VLAN中。

1. <H3C> system-view2. System View: return to User View with Ctrl+Z.3. [H3C] interface Ethernet2/0/14. [H3C-Ethernet2/0/1] port trunk permit vlan 2 6 10 50 to 1005. Please wait...6. Done.表7-11 把Trunk端口添加到VLAN中的步骤步骤命令用途说明1system-view例如：<sysname> system-view进入系统视图2interface interface-type interface-number例如：[sysname] interface GigabitEthernet 1/0/1进入以太网端口视图或端口组视图或二层聚合端口（三者必选其一）。

进入以太网端口视图后，下面进行的配置只在当前端口下生效；进入端口组视图后，下面进行的配置将在端口组中的所有端口下生效；在二层聚合端口视图下执行该命令，则该配置将对二层聚合端口以及相应的所有成员端口生效。

华为_华三交换机混合（hybrid）接口配置详解交换机的端口加入vlan有三种方式，分别是access、trunk和hybrid。

1、access端口只能加入一个vlan，一般用来连接交换机和pc，也可以连接交换机和交换机。

2、trunk端口可以加入多个vlan，就是说可以允许多个vlan的报文通过。

trunk 端口有一个默认vlan，如果收到的报文没有vlan ID，就把这个报文当做默认vlan的报文处理。

trunk口一般用于连接两台交换机，这样可以只用一条trunk 连接实现多个vlan的扩展（因为trunk允许多个vlan的数据通过，如果用access 口，那么一个vlan 就要一条连接，多个vlan要多个连接，而交换机的接口是有限的）。

对于trunk口发送出去的报文，只有默认vlan的报文不带vlan ID，其它vlan的报文都要带vlan ID（要不然，对端的交换机不知道该报文属于哪个vlan，无法处理，也就不能实现vlan跨交换机扩展了）。

简而言之，trunk 端口的设计目的就是通过一条连接实现多个vlan的跨交换机扩展。

3、trunk端口是hybrid端口的特例，就是说hybrid端口可以实现比trunk端口更多的功能。

hybrid端口可以加入多个vlan，并可以设置该vlan的报文通过该端口发送是是否带vlan ID（trunk端口不能设置，只有默认vlan的报文不带vlan ID进行发送）。

通过下面的两个例子（转载的），大家应该可以看出hybrid 端口的设计目的。

例一：『配置环境参数』1. PC1、PC2和PC3分别连接到二层交换机SwitchA的端口E0/1 、E0/2和E0/3，端口分属于VLAN10、20和30，服务器连接到端口G2/1，属于VLAN100。

2. PC1的IP地址为10.1.1.1/24，PC2的IP地址为10.1.1.2/24，PC3的IP地址为10.1.1.3/24，服务器的IP地址为10.1.1.254/24。

H3C交换机与CISCO交换机trunk设置注意事项环境：在一次调试H3C交换机的过程中遇到需要与CISCO交换机互联的一个要求，原CISCO设备中将所有接口分配到了VLAN 75下，然后在FastEthernet 0/24接口下配置的Trunk并且设置允许VLAN75通过。

操作：1、<H3C>system-view2、[H3C]local-user admin3、[H3C-luser-admin]password simple admin4、[H3C-luser-admin]service-type telnet terminal5、[H3C-luser-admin]authorization-attribute level 36、[H3C]user-interface vty 0 47、[H3C-ui-vty0-4]authentication-mode scheme8、[H3C-ui-vty0-4]user privilege level 39、[H3C]VLAN 75 建立VLAN 7510、[H3C-vlan75]port Ethernet 1/0/1 to Ethernet 1/0/23将接口1-23划到VLAN75 下11、[H3C]interface ethernet 1/0/24 进入接口2412、[H3C-Ethernet1/0/24]port link-type trunk 设置接口类型为Trunk13、[H3C-Ethernet1/0/24]port trunk permit vlan all 设置允许所有vlan可以通过14、问题：将H3C交换机的24口接入CISCO交换机的24口后，两个交换机不通。

判断：H3C交换机的24口与CISCO交换机的24口均配置为Trunk。

按正常情况应该能够互通。

以下是Trunk链路类型端口的概念图：为什么要使用Trunk链路的连接方式？因为Trunk链路的连接方式可以允许多个VLAN通过，Trunk端口可以接受和发送多个VLAN 数据帧，并且在接受和发送过程中不对帧中的标签进行任何操作。

组网需求：1．SwitchA与SwitchB用trunk互连，相同VLAN的PC之间可以互访，不同VLAN 的PC之间禁止互访；2．PC1与PC2之间在不同VLAN，通过设置上层三层交换机SwitchB的VLAN接口10的IP地址为，VLAN接口20的IP地址为可以实现VLAN间的互访。

组网图：1．VLAN内互访，VLAN间禁访2．通过三层交换机实现VLAN间互访配置步骤：实现VLAN内互访VLAN间禁访配置过程SwitchA相关配置：1．创建（进入）VLAN10，将E0/1加入到VLAN10[SwitchA]vlan 10[SwitchA-vlan10]port Ethernet 0/12．创建（进入）VLAN20，将E0/2加入到VLAN20[SwitchA]vlan 20[SwitchA-vlan20]port Ethernet 0/23．将端口G1/1配置为Trunk端口，并允许VLAN10和VLAN20通过[SwitchA]interface GigabitEthernet 1/1[SwitchA-GigabitEthernet1/1]port link-type trunk[SwitchA-GigabitEthernet1/1]port trunk permit vlan 10 20SwitchB相关配置：1．创建（进入）VLAN10，将E0/10加入到VLAN10[SwitchB]vlan 10[SwitchB-vlan10]port Ethernet 0/102．创建（进入）VLAN20，将E0/20加入到VLAN20[SwitchB]vlan 20[SwitchB-vlan20]port Ethernet 0/203．将端口G1/1配置为Trunk端口，并允许VLAN10和VLAN20通过[SwitchB]interface GigabitEthernet 1/1[SwitchB-GigabitEthernet1/1]port link-type trunk[SwitchB-GigabitEthernet1/1]port trunk permit vlan 10 20通过三层交换机实现VLAN间互访的配置SwitchA相关配置：1．创建（进入）VLAN10，将E0/1加入到VLAN10[SwitchA]vlan 10[SwitchA-vlan10]port Ethernet 0/12．创建（进入）VLAN20，将E0/2加入到VLAN20[SwitchA]vlan 20[SwitchA-vlan20]port Ethernet 0/23．将端口G1/1配置为Trunk端口，并允许VLAN10和VLAN20通过[SwitchA]interface GigabitEthernet 1/1[SwitchA-GigabitEthernet1/1]port link-type trunk[SwitchA-GigabitEthernet1/1]port trunk permit vlan 10 20SwitchB相关配置：1．创建VLAN10[SwitchB]vlan 102．设置VLAN10的虚接口地址[SwitchB]interface vlan 10[SwitchB-int-vlan10]ip3．创建VLAN20[SwitchB]vlan 204．设置VLAN20的虚接口地址[SwitchB]interface vlan 20[SwitchB-int-vlan20]ip5．将端口G1/1配置为Trunk端口，并允许VLAN10和VLAN20通过[SwitchA]interface GigabitEthernet 1/1[SwitchA-GigabitEthernet1/1]port link-type trunk[SwitchA-GigabitEthernet1/1]port trunk permit vlan 10 20。
