H3C交换机配置端口trunk

H3C交换机配置命令1. 简介本文档将介绍H3C交换机常用的配置命令，包括基本配置、端口配置、VLAN 配置、静态路由配置等内容。

2. 基本配置命令2.1. 登录交换机在浏览器中输入交换机的管理界面IP地址，打开Web界面，输入用户名和密码进行登录。

2.2. 设置主机名[h3c]sysname Switch2.3. 配置管理员密码[Switch]super password level 3 simple 1234563. 端口配置命令3.1. 配置端口速率和双工模式[Switch]interface GigabitEthernet 1/0/1[Switch-GigabitEthernet1/0/1]speed-duplex 1000-full3.2. 配置端口描述[Switch]interface GigabitEthernet 1/0/1[Switch-GigabitEthernet1/0/1]description This is a test port.3.3. 配置端口VLAN成员关系[Switch]vlan 10[Switch-vlan10]port GigabitEthernet 1/0/1 untagged4. VLAN配置命令4.1. 创建VLAN[Switch]vlan 10[Switch-vlan10]name Sales4.2. 配置端口VLAN成员关系[Switch]interface GigabitEthernet 1/0/1[Switch-GigabitEthernet 1/0/1]port link-type access[Switch-GigabitEthernet 1/0/1]port default vlan 104.3. 配置端口TRUNK属性[Switch]interface GigabitEthernet 1/0/1[Switch-GigabitEthernet 1/0/1]port link-type trunk[Switch-GigabitEthernet 1/0/1]port trunk allow-pass vlan 10 to 205. 静态路由配置命令5.1. 配置静态路由[Switch]ip route-static 0.0.0.0 0.0.0.0 192.168.1.15.2. 配置静态路由的下一跳接口[Switch]interface GigabitEthernet 1/0/1[Switch-GigabitEthernet 1/0/1]ip address 192.168.1.2 255.255.255.06. 总结以上是H3C交换机常用的配置命令的简要介绍，包括基本配置、端口配置、VLAN配置和静态路由配置等内容。

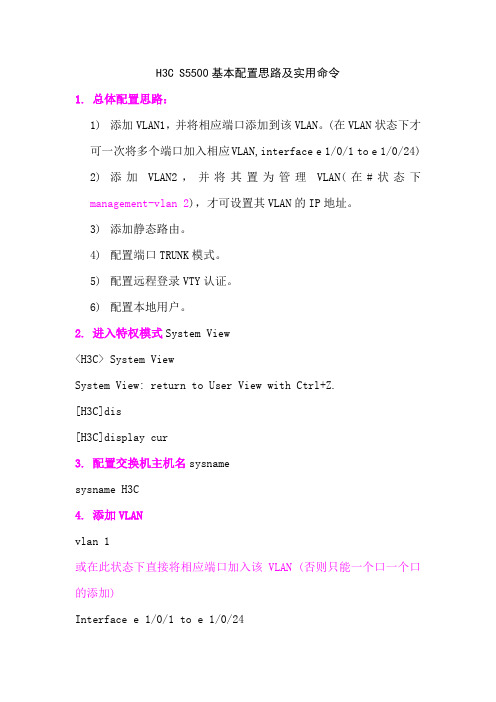

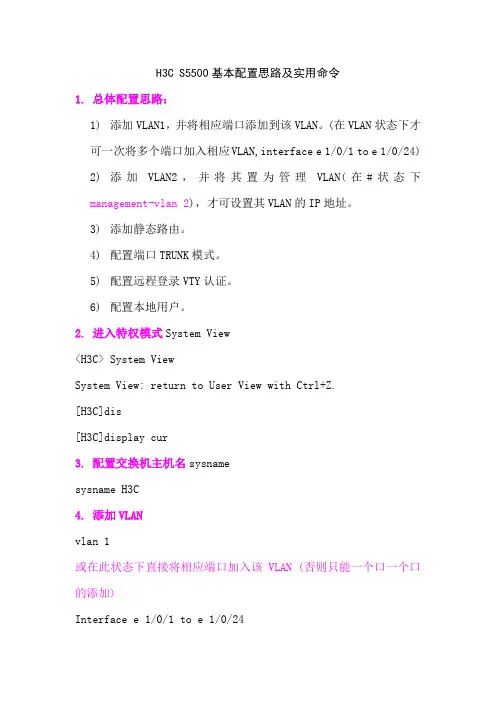

H3C S5500基本配置思路及实用命令1.总体配置思路：1)添加VLAN1，并将相应端口添加到该VLAN。

(在VLAN状态下才可一次将多个端口加入相应VLAN,interface e 1/0/1 to e 1/0/24)2)添加VLAN2，并将其置为管理VLAN(在#状态下management-vlan 2)，才可设置其VLAN的IP地址。

3)添加静态路由。

4)配置端口TRUNK模式。

5)配置远程登录VTY认证。

6)配置本地用户。

2.进入特权模式System View<H3C> System ViewSystem View: return to User View with Ctrl+Z.[H3C]dis[H3C]display cur3.配置交换机主机名sysnamesysname H3C4.添加VLANvlan 1或在此状态下直接将相应端口加入该VLAN (否则只能一个口一个口的添加)Interface e 1/0/1 to e 1/0/245.配置管理VLAN-- management-vlanmanagement-vlan 26.给管理VLAN添加IP地址interface Vlan-interface1 ip address 10.10.40.176 255.255.255.07.添加端口到VLAN：port access vlan 1interface GigabitEthernet1/0/2port access vlan 18.远程登录配置及3A认证模式user-interface vty 0 4authentication-mode scheme9.配置3A认证本地用户及属性local-user testpassword simple testpwdauthorization-attribute level 3service-type telnet可能的配置local-user testpassword simple testservice-type telnetlevel 310.将端口配置为Trunk口interface GigabitEthernet1/0/20port link-type trunkport trunk permit vlan all11.添加静态路由ip route-static 0.0.0.0 0.0.0.0 10.10.40.112.查看路由表display ip routing-table[H3C]display ip routing-tableRouting Tables: PublicDestinations : 7 Routes : 7Destination/Mask Proto Pre Cost NextHop Interface0.0.0.0/0 Static 60 0 10.10.40.1 Vlan210.10.40.0/24 Direct 0 0 10.10.40.180 Vlan210.10.40.180/32 Direct 0 0 127.0.0.1 InLoop0127.0.0.0/8 Direct 0 0 127.0.0.1 InLoop0127.0.0.1/32 Direct 0 0 127.0.0.1 InLoop0192.168.76.0/24 Direct 0 0 192.168.76.3 Vlan76192.168.76.3/32 Direct 0 0 127.0.0.1 InLoop013.显示当前配置display current-configuration[H3C]display current-configuration14.查看端口及VLAN的up/down状态display brief interface[H3C]display brief interfaceThe brief information of interface(s) under route mode:Interface Link Protocol-link Protocol type Main IP NULL0 UP UP(spoofing) NULL -- Vlan1 UP UP ETHERNET 192.168.76.3 Vlan2 UP UP ETHERNET 10.10.40.180The brief information of interface(s) under bridge mode:Interface Link Speed Duplex Link-type PVIDGE1/0/1 UP 1G(a) full(a) access 1GE1/0/2 DOWN auto auto access 1GE1/0/3 DOWN auto auto access 1GE1/0/9 DOWN auto auto access 1GE1/0/10 DOWN auto auto access 1 display brief interface GigabitEthernet 1/0/1[H3C]display brief interface GigabitEthernet 1/0/1The brief information of interface(s) under bridge mode:Interface Link Speed Duplex Link-type PVIDGE1/0/1 UP 1G(a) full(a) access 1display brief interface Vlan-interface 1[H3C]display brief interface Vlan-interface 1The brief information of interface(s) under route mode:Interface Link Protocol-link Protocol type Main IP Vlan1 UP UP ETHERNET 192.168.76.315.查看MAC地址缓存表display mac-address[H3C]display mac-addressMAC ADDR VLAN ID STATE PORT INDEX AGING TIME(s) 0000-e7a7-2374 1 Learned GigabitEthernet1/0/19 AGING 0000-e8f1-6952 1 Learned GigabitEthernet1/0/19 AGING 0001-6c41-9cee 1 Learned GigabitEthernet1/0/19 AGING 000c-2919-0d6c 1 Learned GigabitEthernet1/0/19 AGING 000c-2961-d8ea 1 Learned GigabitEthernet1/0/19 AGING16.查看某一端口的MAC地址缓存表display mac-address interface GigabitEthernet 1/0/1[H3C]display mac-address interface GigabitEthernet 1/0/1MAC ADDR VLAN ID STATE PORT INDEX AGING TIME(s) 0016-3642-e888 1 Learned GigabitEthernet1/0/1 AGING 0016-eca2-d69d 1 Learned GigabitEthernet1/0/1 AGING 001c-25d8-77b6 1 Learned GigabitEthernet1/0/1 AGING 0024-1d6e-6fbe 1 Learned GigabitEthernet1/0/1 AGING17.查看ARP缓存表display arp[H3C]display arpType: S-Static D-DynamicIP Address MAC Address VLAN ID Interface Aging Type192.168.76.56 0016-eca2-d69d 1 GE1/0/1 20 D192.168.76.131 0016-3642-e888 1 GE1/0/1 19 D192.168.76.171 0024-1d6e-6fbe 1 GE1/0/1 13 D10.10.40.1 0018-742d-4fc0 2 GE1/0/19 14 D192.168.76.1 0018-742d-4fc0 1 GE1/0/19 10 D18.Tftp备份配置1)查看配置文件名及所在文件夹-dir配置文件名可能为startup.cfg或config.cfg配置文件可能在flash:/或unit1>flash:/目录下<jyzx-px-zhongxin>dir flash:/Directory of flash:/0 -rw- 8221183 Aug 11 2010 16:27:52 s5500tpsi-cmw520-r2202p11.bin1 -rw- 2365 Apr 26 2000 12:13:58 startup.cfg(配置文件名) 31496 KB total (23460 KB free)<jyzx-bg-3-d>dirDirectory of unit1>flash:/1 -rw- 3146 Jan 01 2004 00:00:00 config.def2 (*) -rw- 3711222 Mar 25 2011 16:51:52 s31si_e-cmw310-r2211p07.bin3 (*) -rw- 886025 Jan 01 2004 00:00:00 h3c-http3.1.9-0019.web4 (*) -rw- 2834 Apr 03 2000 01:20:33 config.cfg(配置文件名) 7239 KB total (2739 KB free)(*) -with main attribute (b) -with backup attribute(*b) -with both main and backup attribute<jyzx-bg-4-x>tftp 172.16.8.91 put unit1>flash:/config.cfg 10.10.40.185.txtFile will be transferred in binary mode.Sending file to remote tftp server. Please wait... |TFTP: 2979 bytes sent in 0 second(s).File uploaded successfully.<jyzx-bg-4-x>dirDirectory of unit1>flash:/1 -rw- 3146 Jan 01 2004 00:00:00 config.def2 (*) -rw- 3711222 Mar 25 2011 16:51:52 s31si_e-cmw310-r2211p07.bin3 (*) -rw- 886025 Jan 01 2004 00:00:00 h3c-http3.1.9-0019.web4 (*) -rw- 2979 Apr 02 2000 07:17:02 config.cfg7239 KB total (2739 KB free)(*) -with main attribute (b) -with backup attribute(*b) -with both main and backup attribute2)配置可以使用tftp的ACLacl number 2000rule permit source 172.16.8.91 0[jyzx-px-zhongxin]acl number 2000[jyzx-px-zhongxin-acl-basic-2000]rule permit source 172.16.8.91 ?0 Wildcard bits : 0.0.0.0 ( a host )X.X.X.X Wildcard of source[jyzx-px-zhongxin-acl-basic-2000]rule permit source 172.16.8.91 03)配置tftp服务器- tftp-server acl 2000tftp-server acl 2000[jyzx-px-zhongxin]tftp-server acl 2000The ACL number does not exist or contains no rule. Continue? [Y/N]:y(如果还没有配置ACL,则会有此提示)[jyzx-px-zhongxin]tftp client source ip 172.16.8.914)备份配置文件到tftp软件所在目录下(在用户视图下,即“>”状态下)tftp 172.16.8.91 put flash:/startup.cfg (无目标文件名则表示与源文件名同名)tftp 172.16.8.91 put flash:/startup.cfg startup.txt(将配置文件保存为txt文件)<jyzx-px-zhongxin>tftp 172.16.8.91 put flash:/startup.cfgFile will be transferred in binary modeSending file to remote TFTP server. Please wait... \TFTP: 2365 bytes sent in 0 second(s).File uploaded successfully.<jyzx-px-zhongxin>tftp 172.16.8.91 put flash:/startup.cfg 10.10.40.177.txtFile will be transferred in binary modeSending file to remote TFTP server. Please wait... \TFTP: 2365 bytes sent in 0 second(s).File uploaded successfully.5)小结过程在特权状态下配置ACL和Tftp-server信息acl number 2000rule permit source 172.16.8.91 0quittftp-server acl 2000save在用户视图下备份配置tftp 172.16.8.91 put flash:/startup.cfg 10.10.40.177.txt19.关闭实时信息- undo info-center enable[jyzx-bg-4-x]undo info-center enable% Information center is disabled20.问题1：无法用system-view命令进入特权模式原因：因为local-user中用户认证属性设置不对，level 3必须设置。

(1)H3C S3600 , S5600, 5500-SI , 3610, 5510 系列交换机端口汇聚手工汇聚的配置：当交换机之间采用Trunk端口互连时，配置端口汇聚会将流量在多个端口上进行分担，即采用端口汇聚可以完成增加带宽、负载分担和链路备份的效果路由器设置。

1. 建立汇聚组[SwitchA]link-aggregation group 1 mode manual2. 进入端口E1/0/1[SwitchA]interface Ethernet1/0/13. 参与端口汇聚的端口必须工作在全双工模式[SwitchA-Ethernet1/0/1]duplex full4. 参与端口汇聚的端口工作速率必须一致[SwitchA-Ethernet1/0/1]speed 1005. 将端口加入汇聚组[SwitchA-Ethernet1/0/1]port link-aggregation group 16．端口E1/0/2 和E1/0/3 的配置与端口E1/0/1 的配置一致7．SwitchB 与SwitchA 的配置顺序及配置内容相同8．补充说明：汇聚组中各成员端口对出端口方向的数据流进行负荷分担，如果数据流是IP 报文，负荷分担基于源IP 和目的IP ，如果数据流不是IP报文，负荷分担基于源MAC和目的MAC静态汇聚的配置：1．创建静态汇聚组1[SwitchA] link-aggregation group 1 mode static2．将以太网端口Ethernet1/0/1 至Ethernet1/0/3 加入汇聚组1 [SwitchA] interface Ethernet1/0/1[SwitchA-Ethernet1/0/1] port link-aggregation group 1[SwitchA-Ethernet1/0/1] interface Ethernet1/0/2[SwitchA-Ethernet1/0/2] port link-aggregation group 1[SwitchA-Ethernet1/0/2] interface Ethernet1/0/3[SwitchA-Ethernet1/0/3] port link-aggregation group 1动态汇聚的配置：1. 开启以太网端口Ethernet1/0/1 至Ethernet1/0/3 的LACP协议<SwitchA> system-view[SwitchA] in terface Ethernet1/0/1[SwitchA-Ethernet1/0/1] lacp en able[SwitchA-Ethernet1/0/1] in terface Ether net1/0/2[SwitchA-Ethernet1/0/2] lacp en able[SwitchA-Ethernet1/0/2] in terface Ether net1/0/3[SwitchA-Ethernet1/0/3] lacp en able2. 补充说明：只有端口的基本配置、速率、双工等参数一致时，上述端口在开启LACP协议之后，才能汇聚到同一个动态汇聚组内，实现端口的负载分担。

H3C 交换机配置命令详解华为3COM交换机配置命令详解1、配置文件相关命令[Quidway]display current-configuration ;显示当前生效的配置[Quidway]display saved-configuration ；显示flash中配置文件，即下次上电启动时所用的配置文件<Quidway>reset saved-configuration ；檫除旧的配置文件<Quidway>reboot ；交换机重启<Quidway>display version ；显示系统版本信息2、基本配置[Quidway]super password ；修改特权用户密码[Quidway]sysname ；交换机命名[Quidway]interface ethernet 0/1 ；进入接口视图[Quidway]interface vlan x ；进入接口视图[Quidway-Vlan-interfacex]ip address 10.65.1.1 255.255.0.0 ；配置VLAN的IP地址[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.65.1.2 ；静态路由＝网关3、telnet配置[Quidway]user-interface vty 0 4 ；进入虚拟终端[S3026-ui-vty0-4]authentication-mode password ；设置口令模式[S3026-ui-vty0-4]set authentication-mode password simple 222 ；设置口令[S3026-ui-vty0-4]user privilege level 3 ；用户级别4、端口配置[Quidway-Ethernet0/1]duplex {half|full|auto} ；配置端口工作状态[Quidway-Ethernet0/1]speed {10|100|auto} ；配置端口工作速率[Quidway-Ethernet0/1]flow-control ；配置端口流控[Quidway-Ethernet0/1]mdi {across|auto|normal} ；配置端口平接扭接[Quidway-Ethernet0/1]port link-type {trunk|access|hybrid} ；设置端口工作模式[Quidway-Ethernet0/1]undo shutdown ；激活端口[Quidway-Ethernet0/2]quit ；退出系统视图5、链路聚合配置[DeviceA] link-aggregation group 1 mode manual ；创建手工聚合组1[DeviceA] interface ethernet 1/0/1 ；将以太网端口Ethernet1/0/1加入聚合组1 [DeviceA-Ethernet1/0/1] port link-aggregation group 1[DeviceA-Ethernet1/0/1] interface ethernet 1/0/2 ；将以太网端口Ethernet1/0/1加入聚合组1[DeviceA-Ethernet1/0/2] port link-aggregation group 1[DeviceA] link-aggregation group 1 service-type tunnel # 在手工聚合组的基础上创建Tunnel业务环回组。

H3C华三交换机基本配置命令大全，别到用的时候找不到了！本期我们一起来学习一下H3C最详细的基础命令。

一、不知道密码，如何恢复出厂设置1、开机启动，Ctrl+B进入bootrom菜单，选择恢复出厂设置。

2、用com线连上电脑，用超级终端进入，然后重启电脑，看提示按ctrl+b 进入bootrom模式，然后按照菜单提示删除flash中的.cfg文件，然后重启就可以了。

二、将Trunk端口添加到vlan中Trunk端口可以允许多个VLAN通过，也就是可以加入多个VLAN，所以Trunk 端口的VLAN加入不可能是一个一个地加，而是采取批量添加的方式进行。

但只能在以太网端口视图下进行配置，配置步骤如表7-11所示。

【示例1】使用port trunk permit vlan命令将中继端口Ethernet2/0/1加入到2、6、10、50～100 VLAN中。

1. <H3C> system-view2. System View: return to User View with Ctrl+Z.3. [H3C] interface Ethernet2/0/14. [H3C-Ethernet2/0/1] port trunk permit vlan 2 6 10 50 to 100【示例2】使用undo port trunk permit vlan命令将中继端口Ethernet2/0/1从VLAN 1中删除。

三、H3C交换机基础配置说明1、以太网端口的链路类型Access link：只能允许某一个vlan的untagged数据流通过。

Trunk link：允许多个vlan的tagged数据流和某一个vlan的untagged数据流通过。

Hybrid link：允许多个vlan的tagged数据流和多个vlan的untagged数据流通过。

hybrid link端口可以允许多个vlan的报文发送时不携带标签，而Trunk端口只允许缺省vlan的报文发送时不携带标签。

# 创建二层聚合端口1，并配置成动态聚合模式。

交换机为：H3C S7503E、S5500-52C-EI、H3C S5120-28P-SI配置如下：H3C S7503E[7503]link-aggregation group 1 mode static[7503]interface GigabitEthernet 4/0/1[7503-GigabitEthernet4/0/1]port link-type trunk[7503-GigabitEthernet4/0/1]port trunk permit vlan all [7503-GigabitEthernet4/0/1]port link-aggregation group 1 [7503-GigabitEthernet4/0/1]quit[7503]interface GigabitEthernet 4/0/2[7503-GigabitEthernet4/0/2]port link-type trunk[7503-GigabitEthernet4/0/2]port trunk permit vlan all [7503-GigabitEthernet4/0/2]port link-aggregation group 1 [7503-GigabitEthernet4/0/2]quit[7503]display current-configuration interface#interface NULL0#interface Vlan-interface33ip address 10.2.33.2 255.255.255.0#interface GigabitEthernet4/0/1port link-type trunkport trunk permit vlan allport link-aggregation group 1#interface GigabitEthernet4/0/2port link-type trunkport trunk permit vlan allport link-aggregation group 1#[7503]display brief interfaceThe brief information of interface(s) under route mode:Interface Link Protocol-link Protocol type Main IP M-E0/0/0 DOWN DOWN ETHERNET -- NULL0 UP UP(spoofing) NULL -- Vlan33 UP UP ETHERNETThe brief information of interface(s) under bridge mode:Interface Link Speed Duplex Link-type PVIDGE4/0/1 UP 1G(a) full(a) trunk 1GE4/0/2 UP 1G(a) full(a) trunk 1H3C S5120-28P-SI、S5500-52C-EI[H3C]interface bridge-aggregation 1[H3C-Bridge-Aggregation1]link-aggregation mode dynamic [H3C-Bridge-Aggregation1]port link-type trunk[H3C-Bridge-Aggregation1]port trunk permit vlan all[H3C-Bridge-Aggregation1]quit[H3C]interface GigabitEthernet 1/0/1[H3C-GigabitEthernet1/0/1]port link-type trunk[H3C-GigabitEthernet1/0/1]port trunk permit vlan all [H3C-GigabitEthernet1/0/1]port link-aggregation group 1 [H3C-GigabitEthernet1/0/1]quit[H3C]interface GigabitEthernet 1/0/2[H3C-GigabitEthernet1/0/2]port link-type trunk[H3C-GigabitEthernet1/0/2]port trunk permit vlan all [H3C-GigabitEthernet1/0/2]port link-aggregation group 1 [H3C-GigabitEthernet1/0/2]quit[H3C]display current-configuration interface#interface Bridge-Aggregation1port link-type trunkport trunk permit vlan alllink-aggregation mode dynamic##interface GigabitEthernet1/0/1port link-type trunkport trunk permit vlan allport link-aggregation group 1#interface GigabitEthernet1/0/2port link-type trunkport trunk permit vlan allport link-aggregation group 1#[H3C]display brief interfaceThe brief information of interface(s) under route mode:Interface Link Protocol-link Protocol type Main IP NULL0 UP UP(spoofing) NULL -- Vlan1 UP DOWN ETHERNET --Vlan30 UP UP ETHERNETThe brief information of interface(s) under bridge mode:Interface Link Speed Duplex Link-type PVIDBAGG1 UP 2G(a) full(a) trunk 1GE1/0/1 UP 1G(a) full(a) trunk 1 GE1/0/2 UP 1G(a) full(a) trunk 1。

h3c交换机的端口模式配置一．交换机的端口模式配置以太网端口有三种链路类型：access、hybrid和trunk。

Access 类型的端口只能属于一个vlan，一般用于连接计算机的端口；trunk类型的端口可以属于多个vlan，可以接收和发送多个vlan的报文，一般用于交换机之间连接的端口；hybrid类型的端口可以属于多个vlan，可以接收和发送多个vlan的报文，可以用于交换机之间的连接，也可以用于连接用户的计算机。

而hybrid和trunk的不同之处在于hybrid 端口可以允许多个vlan的报文发送时不打标签，而trunk端口只允许缺省vlan的报文发送时不打标签。

设置以太网端口的链路类型：Port link-type trunk|access|hybrid在一台以太网交换机上，trunk端口和hybrid端口不能同时被设置。

如果某端口被指定为镜像端口，则不能再被设置为trunk端口，反之亦然。

缺省情况下，端口为access端口。

Access端口加入的vlan必须已经存在并且不能是vlan1；trunk 端口加入的vlan不能是vlan1；hybrid端口加入的vlan必须已经存在。

Hybrid端口还可以设置哪些vlan的报文打上标签，哪些不打标签，为实现对不同vlan报文执行不同处理流程打下基础。

Access端口只属于一个vlan，所以不需要设置它的缺省vlan；hybrid端口和trunk端口属于多个vlan，所以需要设置缺省vlan id。

如果设置了端口的缺省vlanid，当端口接收到不带标签的报文后，则将其转发到属于缺省vlan的端口；当端口发送带有标签的报文时，如果该报文的vlanid与端口缺省的vlanid相同，则系统将去掉该报文的标签，然后再发送该报文。

Trunk端口不能和isolate-user-vlan同时配置；hybrid端口可以和isolate-user-vlan同时配置。

H3C交换机基本配置命令大全介绍交换机工作于OSI参考模型的第二层，即数据链路层。

交换机内部的CPU会在每个端口成功连接时，通过将MAC地址和端口对应，形成一张MAC表，其中H3C交换机是比较常用的一种，那么有哪些配置命令呢?这篇文章主要介绍了H3C交换机基本配置命令明细一览,需要的朋友可以参考下1：配置登录用户，口令等//用户直行模式提示符,用户视图system-view //进入配置视图[H3C] //配置视图(配置密码后必须输入密码才可进入配置视图)[H3C] sysname xxx //设置主机名成为xxx这里使用修改特权用户密码system-view[H3C]super password level 3 cipher/simple xxxxx //设置本地登录交换机命令[H3C] aaa //进入aaa认证模式定义用户账户[H3C-aaa] local-user duowan password cipher duowan[H3C-aaa] local-user duowan level 15[H3C-aaa] local-user duowan service-type telnet terminal ssh //有时候这个命令是最先可以运 //行的，上边两个命令像password，level都是定义完vty 的 // authentication-mode aaa后才出现[H3C-aaa] quit[H3C] user-interface vty 0 4 //当时很奇怪这个命令就是找不到，最后尝试了几次才能运行[H3C-ui-vty0-4] authentication-mode aaa[H3C-ui-vty0-4] quit单独设置远程登录账户：system-view[H3C]user-interface vty 0 4[H3C-ui-vty0-4]authentication-mode password //设置登录模式[H3C-ui-vty0-4]user privilege level 3 //管理权限配置，3为管理级权限[H3C-ui-vty0-4]set authentication password cipher 123456 //设置登录密码以密文方式登录[H3C-ui-vty0-4]quit[H3C]2：H3C VLan设置创建vlan：//用户直行模式提示符,用户视图system-view //进入配置视图[H3C] vlan 10 //创建vlan 10，并进入vlan10配置视图，如果vlan10存在就直接进入vlan10配置视图[H3C-vlan10] quit //回到配置视图[H3C] vlan 100 //创建vlan 100，并进入vlan100配置视图，如果vlan10存在就直接进入vlan100配置视图[H3C-vlan100] quit //回到配置视图将端口加入到vlan中：[H3C] interface GigabitEthernet2/0/1 (10G光口)[H3C- GigabitEthernet2/0/1] port link-type access //定义端口传输模式[H3C- GigabitEthernet2/0/1] port default vlan 100 //将端口加入vlan100[H3C- GigabitEthernet2/0/1] quit[H3C] interface GigabitEthernet1/0/0 //进入1号插槽上的第一个千兆网口配置视图中。

H3C 交换机配置命令详解华为3COM交换机配置命令详解1、配置文件相关命令[Quidway]display current-configuration ;显示当前生效的配置[Quidway]display saved-configuration ；显示flash中配置文件，即下次上电启动时所用的配置文件<Quidway>reset saved-configuration ；檫除旧的配置文件<Quidway>reboot ；交换机重启<Quidway>display version ；显示系统版本信息2、基本配置[Quidway]super password ；修改特权用户密码[Quidway]sysname ；交换机命名[Quidway]interface ethernet 0/1 ；进入接口视图[Quidway]interface vlan x ；进入接口视图[Quidway-Vlan-interfacex]ip address 10.65.1.1 255.255.0.0 ；配置VLAN的IP地址[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.65.1.2 ；静态路由＝网关3、telnet配置[Quidway]user-interface vty 0 4 ；进入虚拟终端[S3026-ui-vty0-4]authentication-mode password ；设置口令模式[S3026-ui-vty0-4]set authentication-mode password simple 222 ；设置口令[S3026-ui-vty0-4]user privilege level 3 ；用户级别4、端口配置[Quidway-Ethernet0/1]duplex {half|full|auto} ；配置端口工作状态[Quidway-Ethernet0/1]speed {10|100|auto} ；配置端口工作速率[Quidway-Ethernet0/1]flow-control ；配置端口流控[Quidway-Ethernet0/1]mdi {across|auto|normal} ；配置端口平接扭接[Quidway-Ethernet0/1]port link-type {trunk|access|hybrid} ；设置端口工作模式[Quidway-Ethernet0/1]undo shutdown ；激活端口[Quidway-Ethernet0/2]quit ；退出系统视图5、链路聚合配置[DeviceA] link-aggregation group 1 mode manual ；创建手工聚合组1 [DeviceA] interface ethernet 1/0/1 ；将以太网端口Ethernet1/0/1加入聚合组1[DeviceA-Ethernet1/0/1] port link-aggregation group 1[DeviceA-Ethernet1/0/1] interface ethernet 1/0/2 ；将以太网端口Ethernet1/0/1加入聚合组1[DeviceA-Ethernet1/0/2] port link-aggregation group 1[DeviceA] link-aggregation group 1 service-type tunnel # 在手工聚合组的基础上创建Tunnel业务环回组。
