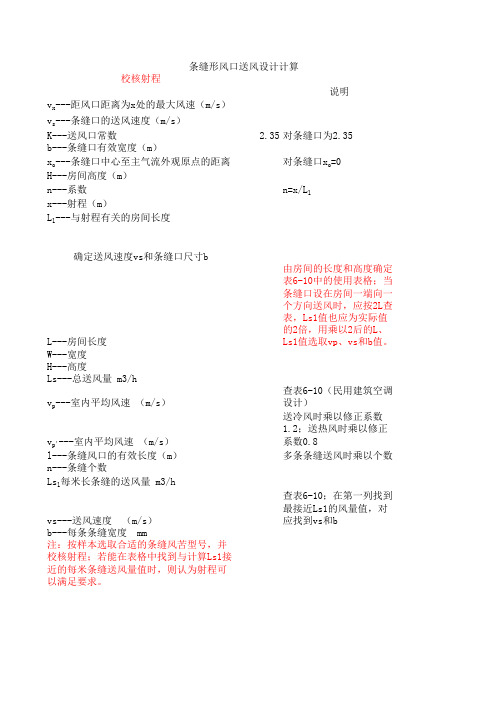

条缝形风口送风设计计算
校核射程
说明
v x---距风口距离为x处的最大风速（m/s）
v s---条缝口的送风速度（m/s）
K---送风口常数 2.35对条缝口为2.35
b---条缝口有效宽度（m）
x o---条缝口中心至主气流外观原点的距离对条缝口x o=0
H---房间高度（m）
n---系数n=x/L1
x---射程（m）
L1---与射程有关的房间长度
确定送风速度vs和条缝口尺寸b
L---房间长度由房间的长度和高度确定表6-10中的使用表格；当W---宽度
H---高度
Ls---总送风量 m3/h
v p---室内平均风速 （m/s）查表6-10（民用建筑空调设计）
v p'---室内平均风速 （m/s）送冷风时乘以修正系数1.2；送热风时乘以修正系l---条缝风口的有效长度（m）多条条缝送风时乘以个数
n---条缝个数
Ls1每米长条缝的送风量 m3/h
vs---送风速度 （m/s）查表6-10；在第一列找到最接近Ls1的风量值，对b---每条条缝宽度 mm
注：按样本选取合适的条缝风苦型号，并校核射程；若能在表格中找到与计算Ls1接近的每米条缝送风量
中的使用表格；当条缝口设在房间一端向一个方向送风时，应按2L查表，Ls1值也应为实际值的2倍，2；送热风时乘以修正系数0.8
最接近Ls1的风量值，对应找到vs和b
s1接近的每米条缝送风量值时，则认为射程可以满足要求。
2倍，用乘以2后的L、Ls1值选取vp、vs和b值。
气流组织冷量计算一、引言在工业生产、建筑空调以及其他领域中，我们经常需要对气流进行冷量计算。
准确计算气流的冷量对于设计合适的空调系统以及合理利用能源具有重要意义。
本文将介绍气流组织冷量计算的基本原理和方法。
二、冷量计算的基本原理气流的冷量计算是基于热力学原理进行的。
热力学第一定律表明，能量守恒，即能量不会凭空消失或产生。
而热力学第二定律表明，能量的转化是有方向性的，自然界中能量会从高温区域传递到低温区域。
因此，我们可以通过测量气流进入和离开某个区域的能量变化，来计算气流的冷量。
三、冷量计算的方法1. 平均温度法平均温度法是最常用的气流冷量计算方法之一。
该方法基于气流进入和离开区域的温度差异，并结合气流的流量来计算冷量。
具体计算公式如下：冷量 = 气流流量 * 每单位质量气体的比热容 * 温度差2. 湿球温度法湿球温度法是用于计算湿空气的冷量的常用方法。
该方法考虑了湿空气的相对湿度对冷量的影响。
具体计算公式如下：冷量 = 气流流量 * 相对湿度 * 每单位质量湿空气的比焓差3. 能量平衡法能量平衡法是一种综合考虑气流进出口温度、湿度以及其他能量损失因素的计算方法。
该方法更为精确，但计算相对复杂。
在实际应用中，可以通过测量进出口温度、湿度以及其他参数，利用能量平衡方程来计算冷量。
四、冷量计算的影响因素冷量计算的结果受到多种因素的影响，下面列举了几个主要因素：1. 气流流量：气流流量越大，冷量也越大。
2. 温度差：温度差越大，冷量也越大。
3. 相对湿度：相对湿度越高，冷量也越大。
4. 每单位质量气体的比热容：不同气体的比热容不同，会影响到冷量的计算结果。
五、冷量计算的应用气流的冷量计算在许多领域都有广泛的应用。
在工业生产中，准确计算气流的冷量可以帮助优化生产过程，提高能源利用效率。
在建筑空调设计中，冷量计算可以帮助确定合适的空调系统容量，以达到舒适的室内环境。
此外，在环境监测、风洞实验等领域，冷量计算也扮演着重要的角色。
散流器气流组织的分析与核算以地下一层分区一为例进行计算：1.换气次数的确定换气次数n=31055m ³/h/(40.4x20.1x4)=9.56≈10根据对气流组织要求的有关规定可知，每小时的换气次数不应小于5次，计算的10次满足要求2.散流器尺寸及参数按50个散流器计算，每个散流器对应的Fn=40.4x20.1/50=16.24㎡,水平射程为2m,垂直射程x ’=4-1.8=2.2m.散流器出风速度4m/s,总风量31055m 3/h,每个散流器送风量为0L =31055/50=621.1m ³/h=0.17m ³/s 这样F 0=0.17/4=0.04m 2下面进行校核计算3.检查x ul x F K K K m u u o x +='203211 式中：12m —— 由《空气调节》表5-2送风口特性系统性表中查得：91.121=m ；1K ——根据n f x x ==55.024.162.2=在《空气调节》图5-13射流受限修正系数曲线图中取得=k 10.552K 、3K ——均取1。
代入各值，得：U X =2.022.204.055.091.14=+⨯⨯⨯m/s（4）检查x t ∆：l x F K n t t x +∆=∆'20110=c o 32.02.42.055.01.128=⨯⨯⨯⨯计算结果说明x u 和x t ∆均满足需求。
(5)检查射流贴附长度l x ：k z x l exp 5.0=00h 62.0-35.0k F =04.004.01.062.035.0=-201041)2(245.5t n F u m z ∆==4.95 l x =0.5⨯4.95⨯exp0.04=2.57m贴附的射流长度满足要求。
综上所述，我们选择方形散流器，其喉部尺寸为250mm ×250mm 。
其他房间散流器的片数由各自房间的送风量及面积来确定，各个房间散流器的片数计算结果详见附表。
⽓流组织计算ρ空⽓密度： 1.2kg/m3c空⽓定压⽐热容: 1.01kJ/(kg·℃)Ls房间总送风量：6000m3/h 1.666667m3/s L房间长度：30m W房间宽度：12m H房间净⾼：7m ts送风温度：20℃tn房间⼯作区温度：28℃△ts送风温差：8℃⼯作区⾼度： 2.7m ɑ喷⼝紊流系数：0.07设计步骤：喷⼝直径ds=0.26m喷⼝倾⾓α=0喷⼝安装⾼度： h=6m喷⼝安装位置： x=13my= 3.3my/ds=12.69231x/ds=50①当α=0且送冷风时0.002378②当α⾓向下且送冷风时0.002378②当α⾓向下且送热风时-0.00238阿基⽶德数Ar=0.002378（3）根据要求达到的⽓流射程x和垂直落差y，计算阿基⽶德数Ar。
喷⼝侧向送风⽓流组织设计计算——单股⾮（1）初选喷⼝直径ds、喷⼝倾⾓α、喷⼝安装⾼度h。
（喷⼝有圆形和扁形[⾼宽⽐（1:10~（1:20射程较远，速度衰减也较慢，⽽扁喷⼝在⽔平⽅向扩散要圆喷⼝相似。
）带收缩⼝的圆喷⼝，ɑ=0.07；对圆柱形喷喷⼝直径ds⼀般在0.2~0.8m之间；喷⼝倾⾓α按计算确定，⼀般冷射流α=0~15°，热射流根据⼯程具体要求⽽确定：h太⼩，射流会直接进⼊⼯作区，影响舒适程度；h太⼤也不适宜6~10m。
（2）计算相对落差y/ds和相对射程x/ds。
5.339266m/s 式中，g为重⼒加速度，g=9.81m/s 25.879367个，取6实际的送风速度υs= 5.231918m/s 0.688977m/s 0.344488m/s 0.2m/s，ρ空⽓密度： 1.2kg/m3c空⽓定压⽐热容: 1.01kJ/(kg·℃)Ls房间总送风量：6000m3/h 1.666667m3/s L房间长度：30m W房间宽度：12m H房间净⾼：7m ts送风温度：20℃tn房间⼯作区温度：28℃△ts送风温差：8℃⼯作区⾼度： 2.7m ɑ喷⼝紊流系数：0.07设计步骤：（喷⼝有圆形和扁形[⾼宽⽐（1:10~（1:20射程较远，速度衰减也较慢，⽽扁喷⼝在⽔平⽅向扩散要圆喷⼝相似。
ρ
空气密度： 1.2kg/m³c
空气定压比热容: 1.01kJ/(kg·
Ls
房间总送风量：
1.62m³/s L
房间长度：W
房间宽度：H
房间净高：
x0平送射流原点与散流器中心的距离：K
送风口常数：
设计步骤:① 按照房间（或分区）的尺寸布置散流
器，计算每个散流器的送风量。
散流器个数n：每个散流器的送风量
l s：729m³/h 0.20
m³/s
② 初选散流器。
选用散流器颈部尺寸：
方(矩形)形：
圆形：
颈部面积：颈部风速υ0= 3.81m/s
散流器实际出口面积A=0.05㎡散流器出口风速υs = 4.242.52m
0.22m/s
式中，L——散流器服务区边长：多层锥面散流器取0.07m。
④ 计算工作区平均风速。
多层锥面散流器为1.4，盘③ 计算射程，即散流器中心到风速为υx=按表1选择适当的散流器颈部风速υ0，层高较低或要求噪声低时，应选低风速；层高较高选定散流器规格。
散流器的具体选择可参看有关样本。
散流器平送气流组织计算
左右选取风口。
散流器实际出口面
夏季不大于
工作区风速要求，冬季不大于
室内平均风速：
送冷风时，υm=0.27m/s
送热风时，υm=0.18m/s
.07m。
.4，盘式散流器为1.1。
高较高或噪声控制要求不高时，可选用高风速；选定风速后，进一步织计算
取其平均值。
出口面积与颈部面积的比值：
υm满足工作区风速要求，设计合理！υm满足工作区风速要求，设计合理！。
气流组织的计算和选型
气流组织通常用于工业生产过程中对气体的输送、分配和控制。
其计算和选型需要考虑以下因素：
1. 气体压力和流量：通过计算气体压力和流量确定需要多大的气流组织以满足生产需求。
2. 组织类型：根据气体输送的距离、流速和使用场合选择合适的组织类型,如圆形组织、方形组织等。
3. 管道长度和直径：根据气体输送距离确定管道长度,根据气体流量和压力确定管道直径,以保证气体输送的稳定性和效率。
4. 材料选择：根据气体性质、输送环境和使用要求选择合适的材料,如塑料、金属等。
5. 连接方式：根据使用场合和操作要求选择合适的连接方式,如焊接、螺纹连接等。
选型时需要根据实际需求进行综合考虑,选择合适的气流组织,确保生产过程的安全、高效和稳定。
同时也要根据地形、气候和环境等因素,在设计和使用中注意气流组织的维护和保养。
11.1.2散流器送风计算方形散流器的规格用颈部尺寸W ×H 表示, (见空调工程P378)外沿尺寸A ×B ＝(W ＋106)×(H ＋106),顶棚上预留洞尺寸C ×D ＝(W ＋50)×(H ＋50) 1、散流器送风气流组织设计计算内容(1)送风口的喉部风速Vd 取2～5m/s 最大不超过6m/s (2) 射流速度衰减方程及室内平均风速xox F K Vo Vx += 式中：X-以散流器中心为起点的射流水平距离（射程）mVx-在X 处的最大风速m/s Vo -散流器出口风速m/sXo-自散流器中心算起到射流外观原点的距离, 多层锥面散流器为0.07m F-散流器的有效流通面积m 2按90％K-系数：多层锥面散流器为1.4盘式散流器为1.1若要求射流末端速度为0.5m/s,则射程为散流器中心到风速为0.5m/s 处的距离根据式8-6,则： 射程X ＝VxF Kvo -Xo= X ＝Xo FKvo -5.0 式中：X-以散流器中心为起点的射流水平距离（射程）mK-系数：多层锥面散流器为1.4盘式散流器为1.1 Vo -散流器出口风速m/sF-散流器的有效流通面积m 2按90％Xo-自散流器中心算起到射流外观原点的距离, 多层锥面散流器为0.07m Vx-在X 处的最大风速一般为0.5 m/s散流器的喉部风速Vd 一般取2～5m/s 最大不超过6m/s室内平均风速Vm=2122)4/(381.0H L rL +(m/s)式中：L-散流器服务区边长(m) 注： (见空调工程P401)例8-2H-房间净空高(m)r L -射程 r-射流射程与边长L 之比,因此r L 即为射程当送冷风时, 室内平均风速取值增加20％, 送热风时减少20％ (3)轴心温差：对于散流器平送,其轴心温差衰减可近似地取Vd Vx to tx ≈∆∆ to VdVxtx ∆≈∆△tx -射流末端温度衰减值℃Vx-在X 处的最大风速一般为0.5 m/s△to -送风温差℃Vd-散流器的喉部风速m/s2、散流器送风气流设计步骤(见空调工程P401)(1)、布置散流器一般按对称布置或梅花形布置,方形散流器的送风面积的长宽比不宜大于1：1.5散流器中心线和墙体距离一般不小于1m(2)、由空调区的总送风量和散流器的个数,就可以计算出单个方形散流器的送风量,假定散流器的颈部风速(如取2～5m/s)计算出所需散流器喉部面积,根据散流器喉部面积,选择散流器规格(3)、校核(1)的射程，根据下式(8-7)校核射流的射程是否满足要求，中心处设置的散流器的射程应为散流器中心到房间或区域边缘距离的75％ (4)校核室内平均风速,根据式8-8计算室内平均风速,校核是否满足要求 室内平均风速Vm=2122)4/(381.0H L rL +(m/s)式中：L-散流器服务区边长(m) 注： (见空调工程P401)例8-2H-房间净空高(m)r L -射程 r-射流射程与边长L 之比,因此r L 即为射程(5)校核轴心温差衰减根据式(8-9)计算轴心温差衰减,校核是否满足空调区温度波动范围要求-------已知一层大厅舒适性空调区的尺寸为L=13. 8m,B=13.6m,H=3.5m,总送风量q v =1.389m 3/s,送风温度to=19℃,工作区温度tn=24℃,采用散流器平送,进行气流分布设计解：(1)布置 散流器将空调区进行划分,沿长度方向划分为3等分, 沿宽度方向划分为3等分,则空调区被划分成9个小区域,每个区域为一个散流器的服务区, 散流器的数量n=9个(2)选用方型散流器, 假定散流器的颈部风速Vd 为3m/s,则单个散流器所需的喉部面积为q v/Vd n,计算如下q v/Vd n=4(总送风量)/(3m ×20)=0.067m 2选用喉部尺寸为240mm 的方型散流器,则喉部实际风速为 Vd=36.036.0104⨯⨯m/s=3.068m/s, 散流器实际出口面积约为喉部面积的85％,则散流器的有效流通面积 散流器实际出口风速为Vo=％Vd 85=85.0068.3m/s=3.609m/s （3）计算射程射程X ＝VxFKvo -Xo=07.05.036.0%85609.34.12-⨯⨯⨯m=3.353m 式中：X-以散流器中心为起点的射流水平距离（射程）mK-系数：多层锥面散流器为1.4盘式散流器为1.1 Vo -散流器出口风速m/sF-散流器的有效流通面积m 2按85％Xo-自散流器中心算起到射流外观原点的距离, 多层锥面散流器为0.07m Vx-在X 处的最大风速散流器的喉部风速Vd 一般取2～5m/s 最大不超过6m/s散流器中心到边缘距离 2.3m,根据要求, 散流器的射程应为散流器中心到房间或区域边缘距离的75％,所需的最小射程为：2.3m ×0.75=1.725m 。
气流组织的校核空气调节区的气流组织（又称为空气分布） ，是指合理地布置送风口和回风口，使得经过净化、热湿处理后的空气，由送风口送入空调区后，在与空调区内空气混合、置换并进行 热湿交换的过程中，均匀地消除空调区内的余热和余湿，从而使空调区（通常指离地面高度为2m 以下的空间）内形成比较均匀而稳定的温湿度、气流速度和洁净度，以满足生产工艺 和人体舒适度的要求。
同时，还要由回风口抽走空调区内空气， 将大部分回风返回到空气处理机组（AHU ）、少部分排至室外。
影响空调区内空气分布的因素有：送风口的形式和位置、 送风射流的参数（例如， 送风风量、出口风速、送风温度）、回风口的位置、房间的几何形状以及热源在室内的位置等， 其中送风口的位置和形式、送风射流的参数是主要的影响因素。
5.1双层百叶风口的气流组织校核：标间、套房、咖啡厅以及洽谈室内风机盘管加新风系统选取上送侧回的双层百叶风口送 风。
选取三层十二号老人活动室为例，进行气流组织的校核计算。
该房间其空调区域室温要求为26C ，房间长为 A=5m ，宽为B=4.2m ，高为H=4.0m ，室内全热冷负荷 Q=3229W 。
①：根据空调区域的夏季冷负荷、热湿比和送风温差，绘制空气处理的 h-d 图，计算夏季空调的总送风量 Ls （ m3/h ）和换气次数n （1/h ）:L s A* B* H式中:Q — 空调区的全热冷负何， W ；h N 、 h S ――室内空气和送风状态空气的比焓值， kJ/kg ;A—沿射流方向的房间长度， m ; B — —房间宽度，m ;H ——房间高度，m 。
通过计算可得： Ls=1038 m 3/h n=13 1/h② ：根据总送风量和房间的建筑尺寸，确定百叶风口上网型号、个数，并进行布置。
送 风口最好贴顶布置，以获得贴附射流。
送冷风时，可采取水平送出；送热风时，可调节风口 外层叶片的角度，向下送出。
式中:LS3.6Q 1.2(hN -hS)(5-1)(5-2)③：按照下式计算射流到达空调区域时的最大速度V x （m/s ）,校核其是否满足要求:Vxmv s k b k c Fs(5-3)Fs――送风口的计算面积，怦；查表可得，Ls=0.189m3/s , Vs=6.52~5.21m/s , F=0.025~0.038 m, 速是允许的。
气流组织的校核
空气调节区的气流组织（又称为空气分布），是指合理地布置送风口和回风口，使得经
过净化、热湿处理后的空气，由送风口送入空调区后，在与空调区内空气混合、置换并进行热湿交换的过程中，均匀地消除空调区内的余热和余湿，从而使空调区（通常指离地面高度为2m 以下的空间）内形成比较均匀而稳定的温湿度、气流速度和洁净度，以满足生产工艺和人体舒适度的要求。
同时，还要由回风口抽走空调区内空气，将大部分回风返回到空气处理机组（AHU ）、少部分排至室外。
