卡式风机盘管气流组织计算的简单介绍

四、气流组织得设计计算气流组织设计得任务就是合理地组织室内空气得流动与分布、确定送风口得型式、数量与尺寸,使工作区得风速与温差满足工艺要求及人体舒适感得要求。

气流组织得效果可以用空气分布特性指标ADPI(Air Diffusion Performance Index)来评价,它定义为工作区内各点满足温度、湿度与风速要求得点占总点数得百分比。

可以通过实测来确定。

以下介绍几种气流组织得设计方法。

气流组织设计一般需要得已知条件如下:房间总送风量(m3／S);房间长度(m);房间宽度(m);房间净高(m);送风温度(℃);房间工作区温度 (℃);送风温差(℃)。

气流组织设计计算中常用得符号说明如下:——空气密度,取1、2 (kg/m3);——空气定压比热容,取1、01 kJ／(kg·℃);——房间总送风量(m3／S);——房间长度(m);——房间宽度(m);——房间净高(m);——要求得气流贴附长度(m),等于沿送风方向得房间长度减去1 m;——送风温度(℃);——房间工作区温度(℃);——射流自由度,其中为每个风口所管辖得房间得横截面面积(m2);——风口直径,当为矩形风口时,按面积折算成圆得直径(m)。

(一)侧送风得计算除了高大空间中得侧送风气流可以瞧做自由射流外,大部分房间得侧送风气流都就是受限射流。

侧送方式得气流流型宜设计为贴附射流,在整个房间截面内形成一个大得回旋气流,也就就是使射流有足够得射程能够送到对面墙(对双侧送风方式,要求能送到房间得一半),整个工作区为回流区,避免射流中途进人得工作区。

侧送贴附射流流型如图6-10所示 (图中断面I-I处,射流断面与流量都达到了最大,回流断面最小,此处得回流平均速度最大即工作区得最大平均速)。

这样设计流型可使射流有足够得射程,在进人工作前其风速与温差可以充分衰减,工作区达到较均匀得温度与速度;使整个工作区为回流区,可以减小区域温差。

因此,在空调房间中,通常设计这种贴附射流流型。

气流组织的计算
气流组织的计算
散流器的计算
以典型房间为例，空调房间为4.5m x 4.5m ，净高4.5m ；单台风机盘管机组送风量为s m G /188.03=，送风口采用方形散流器，回风口采用单层百叶风口，安装在房间吊顶上，共布置一个散流器即可1）初选散流器
选用颈部尺寸为200mm x 200mm 的方形散流器，颈部面积为2
04.0m ，则颈部风速 s m v /7.404
.0188.00== 散流器实际出风口面积约为2036.0%90m S A == 散流器出口实际风速s m v s /2.59
.07.4==
2）计算射流末端速度为s m /5.0的射程 m x v A Kv x x
s 842.202
/1=-= x ——自散流器中心为起点的射流水平距离
x v ——在x 处的最大风速
0x ——平送射流原点与散流器中心的距离，多锥面散流器取0.07m
s v ——散流器出口风速
A ——散流器有效面积
K ——送风口常数，多锥面散流器为1.4，盘式散流器为1.1
3）计算室内平均速度
s m H L x v m /215.0)
4/(381.02/122=+= L ——散流器服务器边长
H ——房间净高
x ——射程。

IC卡计费风机盘管控制器使用说明书简介IC卡计费风机盘管控制器是用于风机盘管集中空调系统的一种经济、有效的计量与温控装置，适于在采用风机盘管系统的住宅和商用写字楼建筑中推广应用。

该控制器采用无阀型温度控制，根据空调房间的室温和风机三速开关的状态（风机盘管的三速分别有各自的全热交换量）作为计量收费的基础数据。

用户可以自己决定何时用冷以及用多少冷。

特点●用户自主消费●现代化的收费模式●管网连接无特殊要求●价格便宜●安装方便●高可靠技术参数●电源电压：220±20V AC，50Hz●精度：0.1%●设定温度：15℃～30℃●负载：1A，220V AC●工作环境：温度0℃～45℃, 湿度0～90%●保存环境：温度－20℃～70℃, 湿度0～90%面板示意图图1 控制器示意图旋钮：设定温度长槽：插IC卡低速灯：指示风机低速状态――点亮为风机开低速，熄灭为低速未打开。

中速灯：指示风机中速状态――点亮为风机开中速，熄灭为中速未打开。

高速灯：指示风机高速状态――点亮为风机开高速，熄灭为高速未打开。

IC 卡灯：指示IC 卡情况――插入IC 卡时，IC 卡灯点亮绿色1.5秒钟。

自IC卡取冷量费用时，IC 卡灯点亮红色1.5秒――不提倡此时从控制器拔取IC 卡。

而后，点亮绿色1.5秒说明取冷量费用成功，熄灭1.5秒说明IC 卡非法或本次取冷量费用失败。

再后，IC 卡灯熄灭说明您可以放心使用；一直点亮黄色提示：您应该准备购买冷量了；一直点亮红色提示：IC 卡内没有冷量费用了，控制器将停机。

控制方案RH －FCAIC 控制器利用调节三速风机的风速来调节温度，风速调节的示意图如图2。

风速调节的依据是室内温度与设定温度的差值，原理如图3，粗线为提高风速曲线，细线为降低风速曲线。

计费与管理风机盘管冷量计量收费共由四个部分组成。

1． 钥匙卡当用户安装完风机盘管和RH －FCAIC 风机盘管控制器并申请供冷时，工作人员持与风机盘管型号对应的钥匙卡插入用户的控制器，将相应数据一次性读入控制器。

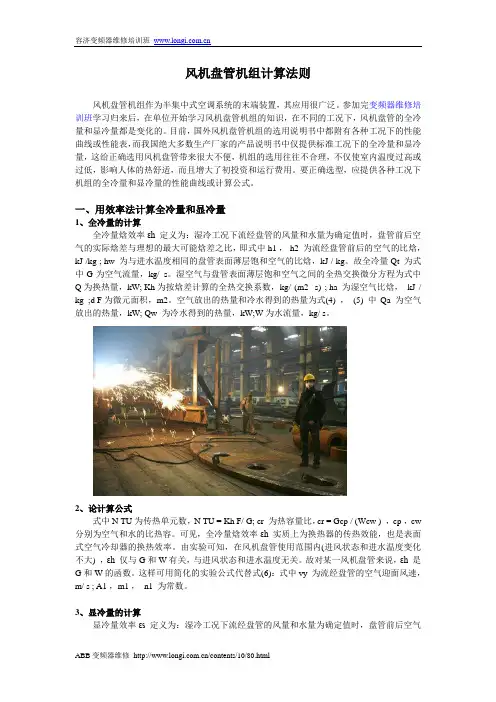

风机盘管机组计算法则风机盘管机组作为半集中式空调系统的末端装置，其应用很广泛。

参加完变频器维修培训班学习归来后，在单位开始学习风机盘管机组的知识，在不同的工况下，风机盘管的全冷量和显冷量都是变化的。

目前，国外风机盘管机组的选用说明书中都附有各种工况下的性能曲线或性能表，而我国绝大多数生产厂家的产品说明书中仅提供标准工况下的全冷量和显冷量，这给正确选用风机盘管带来很大不便，机组的选用往往不合理，不仅使室内温度过高或过低，影响人体的热舒适，而且增大了初投资和运行费用。

要正确选型，应提供各种工况下机组的全冷量和显冷量的性能曲线或计算公式。

一、用效率法计算全冷量和显冷量1、全冷量的计算全冷量焓效率εh 定义为：湿冷工况下流经盘管的风量和水量为确定值时，盘管前后空气的实际焓差与理想的最大可能焓差之比，即式中h1 ，h2 为流经盘管前后的空气的比焓，kJ /kg ; hw 为与进水温度相同的盘管表面薄层饱和空气的比焓，kJ / kg。

故全冷量Qt 为式中G为空气流量，kg/ s。

湿空气与盘管表面薄层饱和空气之间的全热交换微分方程为式中Q 为换热量，kW; Kh为按焓差计算的全热交换系数，kg/ (m2 ·s) ; ha 为湿空气比焓，kJ / kg ;d F 为微元面积，m2。

空气放出的热量和冷水得到的热量为式(4) ，(5) 中Qa 为空气放出的热量，kW; Qw 为冷水得到的热量，kW;W 为水流量，kg/ s。

2、论计算公式式中N TU 为传热单元数， N TU = Kh F/ G; cr 为热容量比，cr = Gcp / (Wcw ) ， cp ， cw 分别为空气和水的比热容。

可见，全冷量焓效率εh 实质上为换热器的传热效能，也是表面式空气冷却器的换热效率。

由实验可知，在风机盘管使用范围内(进风状态和进水温度变化不大) ，εh 仅与G 和W 有关，与进风状态和进水温度无关。

故对某一风机盘管来说，εh 是G和W 的函数。

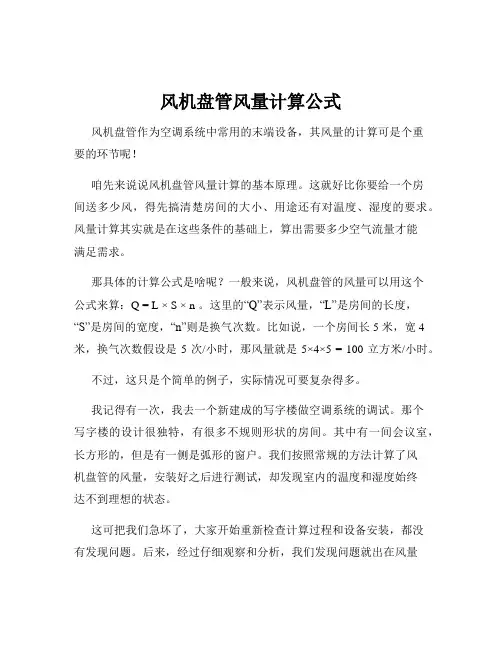

风机盘管风量计算公式风机盘管作为空调系统中常用的末端设备，其风量的计算可是个重要的环节呢！咱先来说说风机盘管风量计算的基本原理。

这就好比你要给一个房间送多少风，得先搞清楚房间的大小、用途还有对温度、湿度的要求。

风量计算其实就是在这些条件的基础上，算出需要多少空气流量才能满足需求。

那具体的计算公式是啥呢？一般来说，风机盘管的风量可以用这个公式来算：Q = L × S × n 。

这里的“Q”表示风量，“L”是房间的长度，“S”是房间的宽度，“n”则是换气次数。

比如说，一个房间长 5 米，宽 4 米，换气次数假设是 5 次/小时，那风量就是 5×4×5 = 100 立方米/小时。

不过，这只是个简单的例子，实际情况可要复杂得多。

我记得有一次，我去一个新建成的写字楼做空调系统的调试。

那个写字楼的设计很独特，有很多不规则形状的房间。

其中有一间会议室，长方形的，但是有一侧是弧形的窗户。

我们按照常规的方法计算了风机盘管的风量，安装好之后进行测试，却发现室内的温度和湿度始终达不到理想的状态。

这可把我们急坏了，大家开始重新检查计算过程和设备安装，都没有发现问题。

后来，经过仔细观察和分析，我们发现问题就出在风量计算上。

因为这个会议室的窗户是弧形的，实际的空间并不是标准的长方体，导致我们之前计算的风量偏小。

于是，我们重新测量了房间的实际尺寸，考虑了弧形窗户对空间的影响，重新计算了风机盘管的风量。

经过一番调整，再次测试的时候，终于达到了预期的效果。

从这件事情中我深刻体会到，风机盘管风量计算不能只是简单地套公式，还得结合实际的房间情况，考虑各种因素的影响。

比如说房间的朝向、隔热性能、人员数量等等。

再说说影响风机盘管风量的因素吧。

风机的转速就是一个关键因素，转速越快，风量通常就越大。

还有风机盘管的叶轮直径和叶片形状，这就像风扇的扇叶，不同的设计会带来不同的风量效果。

另外，风道的阻力也不能忽视。

气流组织的校核空气调节区的气流组织（又称为空气分布），是指合理地布置送风口和回风口，使得经过净化、热湿处理后的空气，由送风口送入空调区后，在与空调区内空气混合、置换并进行热湿交换的过程中，均匀地消除空调区内的余热和余湿，从而使空调区（通常指离地面高度为2m 以下的空间）内形成比较均匀而稳定的温湿度、气流速度和洁净度，以满足生产工艺和人体舒适度的要求。

同时，还要由回风口抽走空调区内空气，将大部分回风返回到空气处理机组（AHU ）、少部分排至室外。

影响空调区内空气分布的因素有：送风口的形式和位置、送风射流的参数（例如，送风风量、出口风速、送风温度）、回风口的位置、房间的几何形状以及热源在室内的位置等，其中送风口的位置和形式、送风射流的参数是主要的影响因素。

5.1 双层百叶风口的气流组织校核：标间、套房、咖啡厅以及洽谈室内风机盘管加新风系统选取上送侧回的双层百叶风口送风。

选取三层十二号老人活动室为 例，进行气流组织的校核计算。

该房间其空调区域室温要求为26℃，房间长为A=5m ，宽为B=4.2m ，高为H=4.0m ，室内全热冷负荷Q=3229W 。

①：根据空调区域的夏季冷负荷、热湿比和送风温差，绘制空气处理的h-d 图，计算夏季空调的总送风量Ls （m ³/h ）和换气次数n （1/h ）：)(2.16.3hS hN Q LS -= ----------------- (5-1) HB A L n s **= ---------------- (5-2)式中：Q ——空调区的全热冷负荷，W ；h N 、h S ——室内空气和送风状态空气的比焓值，kJ/kg ；A ——沿射流方向的房间长度，m ；B ——房间宽度，m ；H ——房间高度，m 。

通过计算可得：Ls =1038 m ³/hn=13 1/h②：根据总送风量和房间的建筑尺寸，确定百叶风口上网型号、个数，并进行布置。

送风口最好贴顶布置，以获得贴附射流。

ρ
空气密度： 1.2kg/m³c
空气定压比热容: 1.01kJ/(kg·
Ls
房间总送风量：
1.62m³/s L
房间长度：W
房间宽度：H
房间净高：
x0平送射流原点与散流器中心的距离：K
送风口常数：
设计步骤:① 按照房间（或分区）的尺寸布置散流
器，计算每个散流器的送风量。

散流器个数n：每个散流器的送风量
l s：729m³/h 0.20
m³/s
② 初选散流器。

选用散流器颈部尺寸：
方(矩形)形：
圆形：
颈部面积：颈部风速υ0= 3.81m/s
散流器实际出口面积A=0.05㎡散流器出口风速υs = 4.242.52m
0.22m/s
式中，L——散流器服务区边长：多层锥面散流器取0.07m。

④ 计算工作区平均风速。

多层锥面散流器为1.4，盘③ 计算射程，即散流器中心到风速为υx=按表1选择适当的散流器颈部风速υ0，层高较低或要求噪声低时，应选低风速；层高较高选定散流器规格。

散流器的具体选择可参看有关样本。

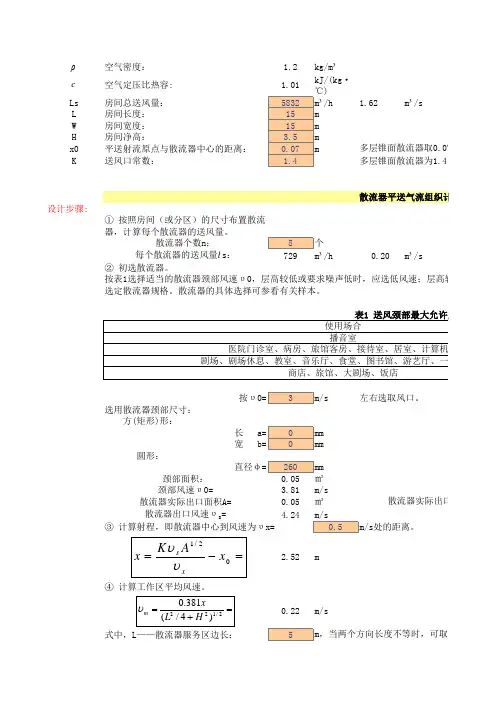

散流器平送气流组织计算
左右选取风口。

散流器实际出口面
夏季不大于
工作区风速要求，冬季不大于
室内平均风速：
送冷风时，υm=0.27m/s
送热风时，υm=0.18m/s
.07m。

.4，盘式散流器为1.1。

高较高或噪声控制要求不高时，可选用高风速；选定风速后，进一步织计算
取其平均值。

出口面积与颈部面积的比值：
υm满足工作区风速要求，设计合理！υm满足工作区风速要求，设计合理！。

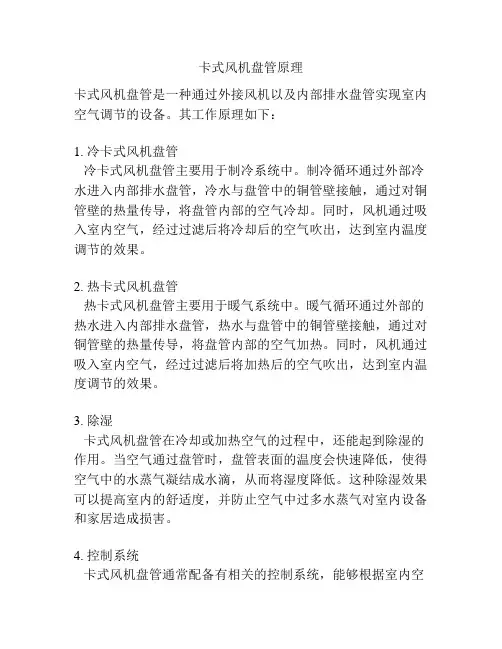

卡式风机盘管原理
卡式风机盘管是一种通过外接风机以及内部排水盘管实现室内空气调节的设备。

其工作原理如下：
1. 冷卡式风机盘管
冷卡式风机盘管主要用于制冷系统中。

制冷循环通过外部冷水进入内部排水盘管，冷水与盘管中的铜管壁接触，通过对铜管壁的热量传导，将盘管内部的空气冷却。

同时，风机通过吸入室内空气，经过过滤后将冷却后的空气吹出，达到室内温度调节的效果。

2. 热卡式风机盘管
热卡式风机盘管主要用于暖气系统中。

暖气循环通过外部的热水进入内部排水盘管，热水与盘管中的铜管壁接触，通过对铜管壁的热量传导，将盘管内部的空气加热。

同时，风机通过吸入室内空气，经过过滤后将加热后的空气吹出，达到室内温度调节的效果。

3. 除湿
卡式风机盘管在冷却或加热空气的过程中，还能起到除湿的作用。

当空气通过盘管时，盘管表面的温度会快速降低，使得空气中的水蒸气凝结成水滴，从而将湿度降低。

这种除湿效果可以提高室内的舒适度，并防止空气中过多水蒸气对室内设备和家居造成损害。

4. 控制系统
卡式风机盘管通常配备有相关的控制系统，能够根据室内空
调的需求自动调节水流量和风机转速，以及控制盘管表面的温度。

通过这些智能控制，可以实现室内温度的精确调节，提高能源利用效率。

总结而言，卡式风机盘管通过外接风机和内部排水盘管，以冷却或加热空气的方式，实现室内空气调节。

其除湿功能和智能控制系统进一步提高了其效果和能源利用效率。

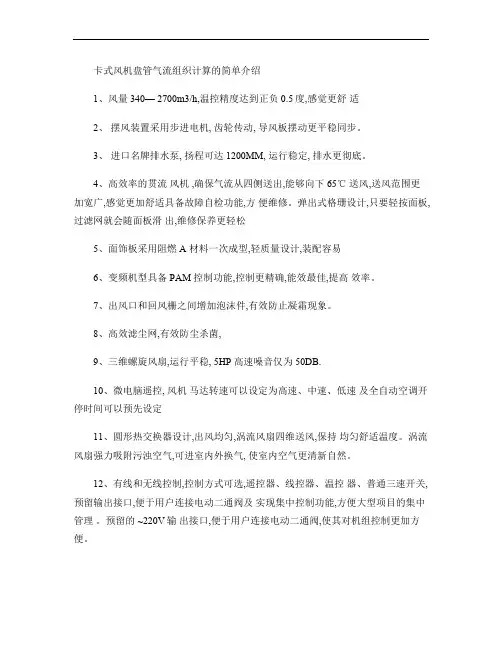

卡式风机盘管气流组织计算的简单介绍
1、风量 340— 2700m3/h,温控精度达到正负 0.5度,感觉更舒适
2、摆风装置采用步进电机, 齿轮传动, 导风板摆动更平稳同步。

3、进口名牌排水泵, 扬程可达 1200MM, 运行稳定, 排水更彻底。

4、高效率的贯流风机 ,确保气流从四侧送出,能够向下 65℃送风,送风范围更加宽广,感觉更加舒适具备故障自检功能,方便维修。

弹出式格珊设计,只要轻按面板,过滤网就会随面板滑出,维修保养更轻松
5、面饰板采用阻燃 A 材料一次成型,轻质量设计,装配容易
6、变频机型具备 PAM 控制功能,控制更精确,能效最佳,提高效率。

7、出风口和回风栅之间增加泡沫件,有效防止凝霜现象。

8、高效滤尘网,有效防尘杀菌,
9、三维螺旋风扇,运行平稳, 5HP 高速噪音仅为 50DB.
10、微电脑遥控, 风机马达转速可以设定为高速、中速、低速及全自动空调开停时间可以预先设定
11、圆形热交换器设计,出风均匀,涡流风扇四维送风,保持均匀舒适温度。

涡流风扇强力吸附污浊空气,可进室内外换气, 使室内空气更清新自然。

12、有线和无线控制,控制方式可选,遥控器、线控器、温控器、普通三速开关,预留输出接口,便于用户连接电动二通阀及实现集中控制功能,方便大型项目的集中管理。

预留的 ~220V输出接口,便于用户连接电动二通阀,使其对机组控制更加方便。

气流组织的计算和选型
气流组织通常用于工业生产过程中对气体的输送、分配和控制。

其计算和选型需要考虑以下因素：
1. 气体压力和流量：通过计算气体压力和流量确定需要多大的气流组织以满足生产需求。

2. 组织类型：根据气体输送的距离、流速和使用场合选择合适的组织类型,如圆形组织、方形组织等。

3. 管道长度和直径：根据气体输送距离确定管道长度,根据气体流量和压力确定管道直径,以保证气体输送的稳定性和效率。

4. 材料选择：根据气体性质、输送环境和使用要求选择合适的材料,如塑料、金属等。

5. 连接方式：根据使用场合和操作要求选择合适的连接方式,如焊接、螺纹连接等。

选型时需要根据实际需求进行综合考虑,选择合适的气流组织,确保生产过程的安全、高效和稳定。

同时也要根据地形、气候和环境等因素,在设计和使用中注意气流组织的维护和保养。

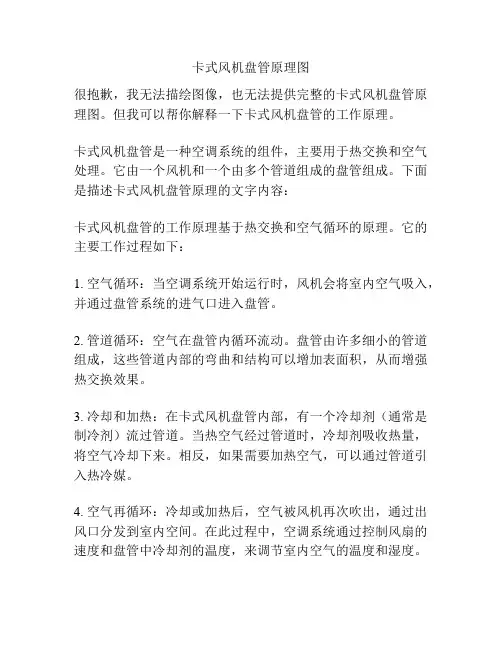

卡式风机盘管原理图
很抱歉，我无法描绘图像，也无法提供完整的卡式风机盘管原理图。

但我可以帮你解释一下卡式风机盘管的工作原理。

卡式风机盘管是一种空调系统的组件，主要用于热交换和空气处理。

它由一个风机和一个由多个管道组成的盘管组成。

下面是描述卡式风机盘管原理的文字内容：
卡式风机盘管的工作原理基于热交换和空气循环的原理。

它的主要工作过程如下：
1. 空气循环：当空调系统开始运行时，风机会将室内空气吸入，并通过盘管系统的进气口进入盘管。

2. 管道循环：空气在盘管内循环流动。

盘管由许多细小的管道组成，这些管道内部的弯曲和结构可以增加表面积，从而增强热交换效果。

3. 冷却和加热：在卡式风机盘管内部，有一个冷却剂（通常是制冷剂）流过管道。

当热空气经过管道时，冷却剂吸收热量，将空气冷却下来。

相反，如果需要加热空气，可以通过管道引入热冷媒。

4. 空气再循环：冷却或加热后，空气被风机再次吹出，通过出风口分发到室内空间。

在此过程中，空调系统通过控制风扇的速度和盘管中冷却剂的温度，来调节室内空气的温度和湿度。

总之，卡式风机盘管通过热交换和空气流动的原理，实现了空气的冷却和加热，从而达到室内温度控制的目的。

气流组织的校核空气调节区的气流组织（又称为空气分布） ，是指合理地布置送风口和回风口，使得经过净化、热湿处理后的空气，由送风口送入空调区后，在与空调区内空气混合、置换并进行 热湿交换的过程中，均匀地消除空调区内的余热和余湿，从而使空调区（通常指离地面高度为2m 以下的空间）内形成比较均匀而稳定的温湿度、气流速度和洁净度，以满足生产工艺 和人体舒适度的要求。

同时，还要由回风口抽走空调区内空气， 将大部分回风返回到空气处理机组（AHU ）、少部分排至室外。

影响空调区内空气分布的因素有：送风口的形式和位置、 送风射流的参数（例如， 送风风量、出口风速、送风温度）、回风口的位置、房间的几何形状以及热源在室内的位置等， 其中送风口的位置和形式、送风射流的参数是主要的影响因素。

5.1双层百叶风口的气流组织校核：标间、套房、咖啡厅以及洽谈室内风机盘管加新风系统选取上送侧回的双层百叶风口送 风。

选取三层十二号老人活动室为例，进行气流组织的校核计算。

该房间其空调区域室温要求为26C ，房间长为 A=5m ，宽为B=4.2m ，高为H=4.0m ，室内全热冷负荷 Q=3229W 。

①：根据空调区域的夏季冷负荷、热湿比和送风温差，绘制空气处理的 h-d 图，计算夏季空调的总送风量 Ls （ m3/h ）和换气次数n （1/h ）:L s A* B* H式中:Q — 空调区的全热冷负何， W ；h N 、 h S ――室内空气和送风状态空气的比焓值， kJ/kg ;A—沿射流方向的房间长度， m ; B — —房间宽度，m ;H ——房间高度，m 。

通过计算可得： Ls=1038 m 3/h n=13 1/h② ：根据总送风量和房间的建筑尺寸，确定百叶风口上网型号、个数，并进行布置。

送 风口最好贴顶布置，以获得贴附射流。

送冷风时，可采取水平送出；送热风时，可调节风口 外层叶片的角度，向下送出。

式中:LS3.6Q 1.2(hN -hS)(5-1)(5-2)③：按照下式计算射流到达空调区域时的最大速度V x （m/s ）,校核其是否满足要求:Vxmv s k b k c Fs(5-3)Fs――送风口的计算面积，怦；查表可得，Ls=0.189m3/s , Vs=6.52~5.21m/s , F=0.025~0.038 m, 速是允许的。

室内气流组织的计算气流组织的形式室内气流速度、温湿度是人体热舒适的要素，因此必须对房间进行合理的空气处理方式和合理的气流组织方式。

气流分布设计的目的是风口布置，选择风口规格，校核室内气流速度、温度等等。

因此一个合理的空气处理方式和合理的气流组织对于室内的空气质量有着直接和主要的影响，送风口以安装的位置分，有侧送风口、顶送风口、地面风口；按照送出气流的流动状况有扩散型风口、轴向型风口和孔板送风。

扩散型风口具有较大的诱导室内空气的作用，送风温度衰减快，但射程较短；轴向型风口诱导室内气流的作用小，空气温度、速度的衰减慢，射程远；孔板送风口是在平板上满布小孔的送风口，速度分布均匀，衰减快。

一、1~3层:1.门厅本设计送风口选择喷口，回风风口设置在送风喷口之上。

采用中送中回的方式，由于一层门厅层高高达15米，为了确保射流有必需的射程，且控制噪声，风口风速控制在4～10m/s左右，最大风速不得超过10m/s。

营业大厅面积为434m2,高15.3m，总送风量17370.4m3/h，回风量为18760m3/h，送风温差7℃,冷负荷62.4kW。

进行气流组织校核计算。

①确定射流落差y=3.3m。

②确定射程长x=13m③送风温差D t0=7℃，取整：L=18000m3/h④确定送风温度v0。

设定d0=0.36 m，取a=0，a=0.076，则：⑤确定射流末端平均速度v p：所以设计满足要求。

⑥计算喷口数N：个个取整：N=11，即设置11个风口。

⑦因为d0=0.36m,所以0.1m2，2.1001 [展览厅1]建筑面积173.2m2，高5.1m，送风量为8380.8m3/h。

采用圆形散流器下送，进行气流组织计算。

①将该房间划分为十个小区，即长度方向分为五等分，宽度方向分为两等分，则每个小区为4m×4.3m，将散流器布置在小区中央。

②查表，在A=4.0m，H=5.1m的栏目内，查得室内平均风速v pj=0.11m/s。

h=1.005t+(2500+1.84t)X (A7)X=0.622e/(pm-e) (A8)e=e't-Apm(t-t')A2.3 供热量的计算A2.3.1 水侧的供热量按式（A9）计算：Qwh=WCpw(tw1-tw2)+E (A9)A2.3.2 空气侧的供热量按式（A10）计算：Qwh=LCpa(t2-t1)/V'n(1+X) (A10)A2.4 风机盘管实测供冷量、供热量按下式计算：Q=1/2(Qw+Qa) (A11)Qh=1/2(Qwh+Qah) (A12)A2.5 在供冷量的计算中，如果需要计入试验装置的漏热修正直，以得到5.2.4.4条所规定的5％热平衡值，是其漏热量的修正值应用式（A13）计算：△Q=kAe(tw-t2) (A13)△Q值应以代数相加计入空气侧供冷量的计算式中。

kAe值的确定应在试验进行前，对试验装置进行标定时而求得。

A3 计算式中的符号L——单个喷嘴的风量（m3/s）Aa——喷嘴面积（m2）；C——喷嘴的流量系数；Pd——通过喷嘴的静压差或在喷嘴喉部处的动压（Pa）；P0——标准大气压力（hPa）；P——在喷嘴进口外的空气绝对压力（Pa）；Pm——在测量干、湿球温度处或取样管中的空气绝对压力（Pa）；Vn'——在喷嘴进口外的湿空气比容[m3/kg(湿空气)]；Vn——在标准大气压下喷嘴进口处干、湿球温度下的湿空气比容[m3/kg(干空气)]；X——在喷嘴进口处的湿空气含湿量[kg/kg(干空气)]；Re——雷诺数；w——喷嘴喉部空气流速（m/s）；D——喷嘴喉部直径（m）；v——空气的运动粘性系数（m2/s）；Ls——标准状态时的风量（m3/s）；W——供水量（kg/s）；Cpw——水的定压比热[J/（kg.C）]；Cpa——空气的定压比热[J/（kg.C）]；tw1、tw2——进入和离开被测风机盘管的冷水（或热水）温度（℃）；E——输入被测风机盘管的总功率（W）；Qw——水测的供冷量（W）；Qa——空气侧的供冷量（W）；Qse——湿热供冷量（W）；Qwh——水侧的供热量（W）；Q——被测风机盘管的实测供冷量（W）；Qh——被测风机盘管的实测供冷量（W）；△Q——试验装置的漏量修正值（W）；t1、t2——进入和离开被测风机盘管的空气干球温度（℃）；t1'、t2'——进入和离开被测风机盘管的空气干球温度（℃）；tw——试验环境的空气温度（℃）；e——空气中的水汽分压力（Pa）；et'——与湿球温度t'相对应的饱和水汽分压力（Pa）；A——系数，℃-1，当流过湿球温度计的风速为3.5~10m/s时，可近似取A=0.000662，℃-1；kAe——试验装置的漏热系数（W/℃）；h1、h2——进入和离开被测风机盘管的空气焓值[kJ/kg(干空气)]。

风管风速计算方法
1，总风量.每小时的立方数除3600再除以风管的横截面积(平方米)所得的数就是风速(每秒米)。

2，知道了风量；风速；和静压；截面面积；要怎样才能知道风管的长和高：如果你所说的截面积是管道的截面积的话，那么只要计算出管道每米的摩擦阻力就可以了。

当风机压力大于管道总长度累计摩擦阻力的10%时，也就是管道的最长值。

下面就是管道每米的摩阻计算公式：
R=λ/d*(υ^2γ/2)
R-摩阻(Pa)；λ-摩阻系数，可取0.09；υ-风速(m/s)；γ-空气重度。

中央空调的新风系统的风管风速怎么确定
想找规范下载下来，
3，规范中干管，支管等风速的范围是多少？
（1）采用金属风道时，不应大于20m/s；
（2）采用内表面光滑的混凝土等非金属材料风管时不应大于15 m/s；
（3）送风口的风速不宜大于7 m/s；排烟口的风速不宜大于10 m/s。

根据公式：Q=S*V,其中Q为风量（m3/h），S为风管截面积（m2），V为风管风速（m/s）。

演变公式：
风速V=Q/S。

风机盘管选型设计计算公式一、引言。

风机盘管是一种集中供暖和空调系统中常用的设备，其作用是通过风机将空气吹入盘管中进行加热或降温，然后再通过管道将加热或降温后的空气输送到室内各个区域。

在设计风机盘管系统时，需要进行选型计算，以确保系统能够满足室内空调需求，同时也要考虑能耗和成本等因素。

本文将介绍风机盘管选型设计计算公式，以帮助工程师们更好地设计和选择风机盘管系统。

二、风机盘管选型设计计算公式。

1. 风机盘管热量计算公式。

在设计风机盘管系统时，首先需要计算系统的热量负荷，以确定所需的风机盘管的尺寸和能力。

热量计算公式如下：Q = V ×ρ× Cp ×ΔT。

其中，Q为热量负荷（W），V为空气流量（m³/s），ρ为空气密度（kg/m ³），Cp为空气比热（J/kg·K），ΔT为温度差（K）。

2. 风机盘管风量计算公式。

在确定了热量负荷后，需要计算所需的风量，以确定风机盘管的风机尺寸和能力。

风量计算公式如下：V = Q / (ρ× Cp ×ΔT)。

其中，V为空气流量（m³/s），Q为热量负荷（W），ρ为空气密度（kg/m ³），Cp为空气比热（J/kg·K），ΔT为温度差（K）。

3. 风机盘管压力损失计算公式。

在确定了风量后，需要计算系统的压力损失，以确定所需的风机盘管的风机尺寸和能力。

压力损失计算公式如下：ΔP = (f × L/D + ξ) × (ρ× V²) / 2。

其中，ΔP为压力损失（Pa），f为摩擦阻力系数，L为管道长度（m），D为管道直径（m），ξ为局部阻力系数，ρ为空气密度（kg/m³），V为空气流速（m/s）。

4. 风机盘管功率计算公式。

最后，需要计算所需的风机功率，以确定风机盘管的能力和能耗。

功率计算公式如下：P = (ΔP × V) / η。

风管管件面积盘算公式风管大小头盘算公式如下：共大家参考。

1、圆形异径管展开面积：F=（D1+D2）πL/2 D1-大圆直径、D2-小圆直径、L-异径管长度、π-圆周率,酚醛复合风管。

2、矩形异径管展开面积：F=（A+B+a+b）L A-长边、B短边、a-小长边、b-小短边、L-异径管长度3、天圆处所展开面积：F=（Dπ/2+A+B）L D-圆的直径、A-长边、B-短边、L异径管长度、π-圆周率。

导流叶片盘算：导流叶片的作用：是将从空气调节主机压出通过交流的冷气，顺着风管从风口消除，到达调节室内空气的目标。

当冷气通过风管弯头处时，如果不对其进行导流，势必发生涡流影响冷气传导！因此风管弯头处必需安装导流叶片！风管导流叶片长边肯定片数表：长边规格（mm）500 630 800 1000 1250 1600 2000导流叶片数（片）4 4 6 7 8 10 12短边导流叶片与面积表：短边规格（mm）200 250 320 400 500 630 800 1000 12501600 2000每片面积（mm2）0.075 0.091 0.114 0.14 0.17 0.216 0.273 0.425 0.520.623 0.7551、依据风管长边规格尺寸选择相对应导流叶片的片数。

2、依据风管短边规格尺寸选择相对应导流叶片单片面积数×依据长边尺寸已选定的导流叶片片数=该规格的风管导流叶片总面积。

导流叶片计算：导流叶片的作用：是将从空气调节主机压出通过交换的冷气，顺着风管从风口排除，达到调节室内空气的目的。

当冷气通过风管弯头处时，如果不对其进行导流，势必产生涡流影响冷气传导！因此风管弯头处必须安装导流叶片！往往有一些年轻筒子们忽视导流叶片计算，要么就过估很不准确。

老侠提供列表计算如下：风管导流叶片长边确定片数表：长边规格（mm）500 630 800 1000 1250 1600 2000导流叶片数（片）4 4 6 7 8 10 12短边导流叶片与面积表：短边规格（mm）200 250 320 400 500 630 800 1000 1250 1600 2000 每片面积（mm2）0.075 0.091 0.114 0.14 0.17 0.216 0.273 0.425 0.502 0.623 0.7551/根据风管长边规格尺寸选择相对应导流叶片的片数。
