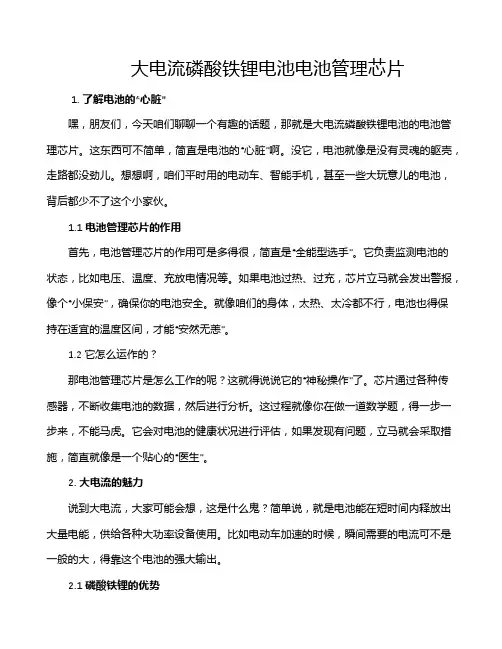

大电流磷酸铁锂电池电池管理芯片1. 了解电池的“心脏”嘿，朋友们，今天咱们聊聊一个有趣的话题，那就是大电流磷酸铁锂电池的电池管理芯片。

这东西可不简单，简直是电池的“心脏”啊。

没它，电池就像是没有灵魂的躯壳，走路都没劲儿。

想想啊，咱们平时用的电动车、智能手机，甚至一些大玩意儿的电池，背后都少不了这个小家伙。

1.1 电池管理芯片的作用首先，电池管理芯片的作用可是多得很，简直是“全能型选手”。

它负责监测电池的状态，比如电压、温度、充放电情况等。

如果电池过热、过充，芯片立马就会发出警报，像个“小保安”，确保你的电池安全。

就像咱们的身体，太热、太冷都不行，电池也得保持在适宜的温度区间，才能“安然无恙”。

1.2 它怎么运作的？那电池管理芯片是怎么工作的呢？这就得说说它的“神秘操作”了。

芯片通过各种传感器，不断收集电池的数据，然后进行分析。

这过程就像你在做一道数学题，得一步一步来，不能马虎。

它会对电池的健康状况进行评估，如果发现有问题，立马就会采取措施，简直就像是一个贴心的“医生”。

2. 大电流的魅力说到大电流，大家可能会想，这是什么鬼？简单说，就是电池能在短时间内释放出大量电能，供给各种大功率设备使用。

比如电动车加速的时候，瞬间需要的电流可不是一般的大，得靠这个电池的强大输出。

2.1 磷酸铁锂的优势那么，磷酸铁锂电池又有什么特别之处呢？首先，它的安全性高，几乎不怕短路、过充、过放。

就像打篮球，打得再猛也不会摔倒。

其次，磷酸铁锂电池的寿命长，充电几千次也不带疲倦的。

再者，它的能量密度高，轻轻松松就能提供大电流，真是电池界的“猛男”啊！2.2 应用领域广泛磷酸铁锂电池被广泛应用在电动车、储能设备、甚至是电动工具中。

想象一下，当你在家里用电动工具的时候，突然没电了，那可真是“晴天霹雳”。

这时候，拥有一个优秀的电池管理芯片就显得尤为重要了，确保你的工具随时随地都能高效运作，真是居家必备的好帮手。

3. 未来的展望那么，未来的电池管理芯片会怎样呢？在这个科技飞速发展的时代，电池管理芯片也在不断进化，像打怪升级一样。

锂电充电管理方案锂电池因其高能量密度、轻松易用、容量大、老化速率低等特点，而越来越受到人们的青睐。

在移动设备、电动工具、汽车等领域中，锂电池的应用越来越多。

因此，设计合理的充电管理方案，不仅可以延长锂电池的使用寿命，而且可以避免发生安全事故。

一、锂电池充电过程锂电池的充电过程一般分为三个阶段：恒流充电阶段（CC充电）、恒压充电阶段（CV充电）和维持充电阶段（trickle充电）。

恒流充电阶段，是指在锂电池充电过程中，充电器不断地输出充电电流，直到锂电池的电压上升到充电器设定的恒定电压值为止。

恒压充电阶段，也就是在锂电池电压达到设定的电压阈值后，充电器维持恒定电压的充电方式。

当锂电池内部化学反应逐渐结束，电流会逐渐下降，直至趋近于零。

维持充电阶段，当锂电池充满之后，充电器会维持一定的电流和电压输出，以保持锂电池的充满状态。

二、锂电池充电管理方案为了让锂电池充电过程更加稳定、安全、高效，需要采用合适的充电管理方案。

常用的充电管理方案包括以下几种：1.恒定电流恒定电压充电方案恒定电流恒定电压充电方案（Constant Current Constant Voltage，CCCV）是一种广泛采用的锂电池充电管理方案，适用于绝大多数锂电池的充电过程。

该方案具有以下特点：•利用恒定电流充电，可以最大化利用锂电池的充电能力，缩短充电时间；•恒定电流与恒定电压的两阶段设计，可以避免过度充电，保护锂电池的安全性；•该方案相对简单，实现成本比较低。

2.恒定电流变定电压充电方案恒定电流变定电压充电方案（Constant Current Variable Voltage，CCVV）与CCCV方案相似，但是在充电过程中会变动电压值。

该充电方案一般适用于高容量锂电池的充电过程中，具有以下特点：•恒定电流设计可以最大化利用锂电池的充电能力；•电流变化的前期设计，可以提高充电效率，缩短充电时间；•该方案相对于CCCV方案来说，可以更准确地控制锂电池的充电状态。

磷酸铁锂电池管理系统详细方案磷酸铁锂电池管理系统（Lithium Iron Phosphate Battery Management System，简称LFP BMS）是一种用于磷酸铁锂电池组的监测和控制系统，能够对电池的电压、电流、温度和容量等进行实时监测，并根据电池组状态进行充放电管理。

LFPBMS的主要功能包括：1.电压监测：通过测量电池组的总电压和单体电压，可以实时了解电池组的状态，判断是否存在电压过高或过低的情况。

同时，还可以监测各个单体电池之间的电压平衡情况，避免电压偏差过大导致一些单体电池过充或过放。

2.电流监测：通过测量电池组的总电流和单体电流，可以实时了解电池组的充放电情况，判断是否存在过充或过放的情况。

同时，还可以监测各个单体电池之间的电流平衡情况，避免电流偏差过大导致一些单体电池承受过大的电流。

3.温度监测：通过测量电池组的总温度和单体电池的温度，可以实时了解电池组的温度变化情况，判断是否存在过热或过冷的情况。

同时，还可以监测各个单体电池之间的温度平衡情况，避免一些单体电池因温度过高而容易受损。

4.容量估计：通过对电池组的充放电过程进行监测和记录，结合电池组的特性曲线，可以对电池组的剩余容量进行估计。

这对于用户合理安排用电计划和判断电池寿命的剩余情况非常有帮助。

5.充放电控制：根据对电池组状态的监测和分析，LFPBMS可以对电池组的充放电过程进行控制，包括充电过程中的电流控制、放电过程中的电流控制和过充/过放保护等，以确保电池组的安全运行和延长电池寿命。

除了以上主要功能外，LFPBMS还可以提供报警功能，当电池组出现异常情况时，如电压过高、电压过低、温度过高等，会发出声音或闪光报警，以提醒用户及时处理。

同时，LFPBMS还可以提供数据记录和通信功能，将电池组的实时数据通过通信接口传输给上位机，用于进一步分析和管理。

总之，磷酸铁锂电池管理系统是一套集电压监测、电流监测、温度监测、容量估计和充放电控制等功能于一体的电池组监测和控制系统。

锂电池充电管理芯片概述说明以及概述1. 引言1.1 概述锂电池充电管理芯片是一种关键性的电子元件，广泛应用于各种设备和系统中，用于控制和管理锂电池的充电过程。

随着现代科技的不断进步和锂电池在移动设备、可穿戴设备、电动汽车以及能源存储系统等领域的广泛应用，对高效安全的充电管理方案的需求也越来越迫切。

本文将对锂电池充电管理芯片进行全面概述，并介绍其定义、原理、功能特点以及应用领域。

此外，还将详细解释充电管理芯片的工作原理，包括充电控制功能、温度监测和保护机制以及电压和电流检测技术。

在实际应用案例分析部分，我们将通过手机电池充电管理芯片实践案例、电动汽车充电管理芯片实践案例以及太阳能储能系统中的充电管理芯片实践案例来展示该技术在不同领域中的应用情况。

最后，在结论与展望部分将总结文章中主要观点和要点，并对未来发展趋势提出展望和建议。

通过深度理解锂电池充电管理芯片的特点和工作原理，有助于推动相关技术的创新发展，提升锂电池充电效率和安全性。

本文旨在为读者提供关于锂电池充电管理芯片的全面介绍，并激发对该领域研究的兴趣，促进更广泛的应用和进一步发展。

2. 锂电池充电管理芯片2.1 定义和原理：锂电池充电管理芯片是一种集成电路，它主要用于监测和控制锂电池的充电过程。

它通过与锂电池进行连接，并采集关键参数，如温度、电压和电流等。

然后，根据这些数据，利用内部算法实现对充电过程的精确控制。

锂电池充电管理芯片的工作原理基于以下几个关键方面：首先，它能够对输入的直流信号进行转换和处理，以获得所需的信息。

例如，可以通过采样来测量锂电池的电压和充放电过程中的实时电流。

其次，芯片具备自我保护机制，能够在有异常情况出现时及时断开充电回路，从而防止因过热、过压或其他故障导致锂电池发生损坏或事故。

此外，在不同情况下（如温度变化、大功率输入等）还可以根据芯片内部预设的算法调整充电策略和参数设置。

2.2 功能和特点：锂电池充电管理芯片具备以下主要功能：1) 充电控制功能：芯片可根据充放电状态实时调整充电方式和策略，确保锂电池的安全和高效充电。

锂电池充电管理芯片现在，锂电池作为一种高能量密度和长寿命的电池，被广泛应用于各种便携设备和电动车辆中。

而锂电池充电管理芯片则起到了对锂电池进行安全、高效充电的重要作用。

本文将对锂电池充电管理芯片的工作原理、应用领域和优势进行探讨。

锂电池充电管理芯片，也被称为锂电池充电管理IC，是一种集成电路芯片，能够对锂电池的充电过程进行监控和控制，确保充电过程安全、高效。

锂电池充电管理芯片通常包括电压监测、温度监测、电流控制和通信接口等功能模块。

在锂电池充电管理芯片中，电压监测模块可以实时监测锂电池的电压变化，并对其进行采样和检测。

通过电压监测模块，锂电池的电压状态可以被实时反馈，从而实现对充电过程的控制和保护。

温度监测模块则可以监测锂电池的温度情况，避免过高或过低的温度对锂电池的安全性造成影响。

电流控制模块是锂电池充电管理芯片中非常重要的部分，它可以根据锂电池的实际情况，调整充电电流的大小和方向。

通过电流控制模块，锂电池的充电速度和充满程度可以得到有效控制，从而实现锂电池的高效充电。

此外，锂电池充电管理芯片通常还会提供与其他设备进行通信的接口，如I2C、SPI等接口。

通过这些接口，锂电池充电管理芯片可以和电池管理系统（BMS）等设备进行数据传输和控制，实现对锂电池的全面管理和保护。

锂电池充电管理芯片在很多领域都有广泛的应用。

在便携设备方面，锂电池充电管理芯片可以保证手机、平板电脑等设备的安全充电和长寿命使用。

在电动车辆领域，锂电池充电管理芯片可以实现对电动车辆电池组的充电管理，确保电动车辆的行驶安全和电池寿命。

锂电池充电管理芯片相比传统充电管理方式有很多优势。

首先，锂电池充电管理芯片集成度高，能够在一个小芯片上实现多种功能模块，从而减小了电路板面积，提高了系统的稳定性。

其次，锂电池充电管理芯片具有高效、精确的充电控制和保护功能，可以有效提高锂电池的充电效率和安全性。

最后，锂电池充电管理芯片具有与其他设备进行通信的接口，能够与电池管理系统等设备配合工作，实现电池的全面管理。

磷酸铁锂动力电池充电管理方案◆ZS6091是可以对单节磷酸铁锂电池进行恒流/恒压充电管理的集成电路。

该器件内部包括功率晶体管，不需要外部的电流检测电阻和阻流二极管。

ZS6091只需要极少的外围元器件，非常适合于便携式应用的领域。

热调制电路可以在器件的功耗比较大或者环境温度比较高的时候将芯片温度控制在安全范围内。

内部固定的恒压充电电压为3.6V，也可以通过一个外部的电阻调节。

充电电流通过一个外部电阻设置。

当输入电压（交流适配器或者USB电源）掉电时，ZS6091自动进入低功耗的睡眠模式，此时电池的电流消耗小于3微安。

其它功能包括输入电压过低锁存，自动再充电，电池温度监控以及充电状态/充电结束状态指示等功能。

ZS6091采用散热增强型的8管脚小外形封装(SOP8)。

【概要】ZS6092 是PWM 降压模式锂电池或磷酸铁锂电池充电管理集成电路。

【介绍】ZS6092独立对单节或多节锂电池或磷酸铁锂电池充电进行自动管理，具有封装外形小，外围元器件少和使用简单等优点。

ZS6092 具有恒流和恒压充电模式，非常适合锂电池或磷酸铁锂电池的充电。

在恒压充电模式，恒压充电电压由外部电阻分压网络设置；在恒流充电模式，充电电流通过一个外部电阻设置。

对于深度放电的电池，当电池电压低于所设置的恒压充电电压的66.7%时，ZS6092用所设置的恒流充电电流的15%对电池进行涓流充电。

在恒压充电阶段，充电电流逐渐减小，当充电电流降低到外部电阻所设置的值时，充电结束。

在充电结束状态，如果电池电压下降到所设置的恒压充电电压的91.1%时，自动开始新的充电周期。

当输入电源掉电或者输入电压低于电池电压时，ZS6092自动进入低功耗的睡眠模式。

其它功能包括输入低电压锁存，电池温度监测，电池端过压保护和充电状态指示等。

太阳能锂电充电管理芯片：ZS6073ZS6073是可以用太阳能板供电的单节锂电池充电管理芯片。

该器件内部包括功率晶体管，应用时不需要外部的电流检测电阻和阻流二极管。

锂电充电管理方案一、锂电池充电特点锂电池是一种高能量密度、高性能、适用于广泛应用的重要电池技术。

锂电池具有较高的平均电压、较高的比能量和比功率、较小的自放电率和无记忆效应等特点，因此成为便携式电子产品及电动工具中的主要能源。

在锂电池的充电过程中，充电器需要通过控制充电电流、保证充电安全和有效性，避免产生过度充电、内部热失控和其他不良反应，以延长电池寿命并最大限度地提高电池性能和容量。

二、锂电池充电管理的主要挑战锂电池充电管理所面临的主要挑战包括：1.充电效率的提高：锂电池充电效率很高，但在充电过程中浪费的能量仍然很多。

锂电池充电管理需要确保充电器的效率足够高，以最小化浪费的能量。

2.电池寿命的延长：过度充电和过度放电都会影响锂电池的寿命。

锂电池充电管理需要通过控制充电电流和充电速度，可以避免电池内部的化学反应产生过多的热量和过高的电位，以延长电池使用寿命。

3.充电速度的平衡：虽然锂电池充电速度很快，但是充电速度过快会对电池产生损害。

锂电池充电管理需要通过控制充电电流和充电速度，以平衡充电速度和电池寿命之间的关系。

三、锂电充电管理的解决方案为了应对锂电池充电管理所面临的挑战，可以采用以下方案：1.恒流恒压充电技术：这种充电技术可以确保充电器在整个充电过程中都以恒定的充电电流和恒定的充电电压充电。

这可以避免过度充电和过度放电，延长电池使用寿命，同时最大限度地提高充电效率。

2.多级充电：多级充电技术可以将充电过程分为几个阶段，每个阶段都以逐渐增加的充电电流和充电电压来充电。

这可以更好地控制充电速度和充电安全，有效地延长电池使用寿命。

3.充电器管理系统：锂电充电管理系统可以通过控制充电电流、充电电压和充电时间，确保电池在安全的范围内充电，同时还可以监测电池状态、充电速度和充电效率，并提高充电器的效率和充电速度。

四、结论锂电池充电管理是一项关键技术，可以延长电池使用寿命、提高充电效率和充电速度，并确保锂电池的安全和有效性。

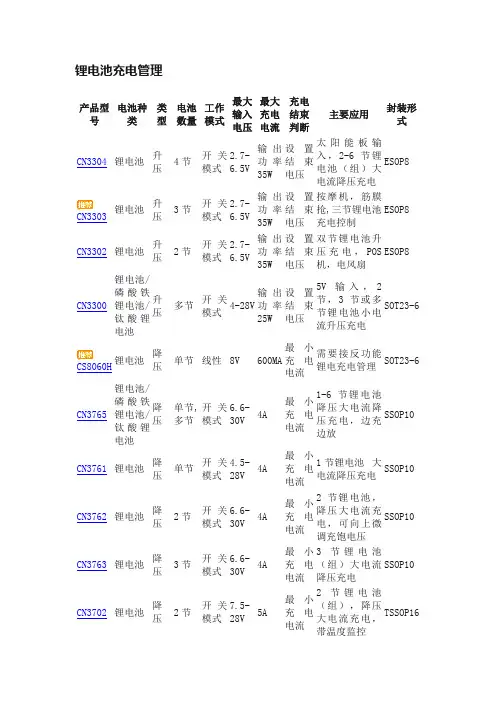

锂电池充电管理产品型号电池种类类型电池数量工作模式最大输入电压最大充电电流充电结束判断主要应用封装形式CN3304锂电池升压4节开关模式2.7-6.5V输出功率35W设置结束电压太阳能板输入，2-6节锂电池（组）大电流降压充电ESOP8CN3303锂电池升压3节开关模式2.7-6.5V输出功率35W设置结束电压按摩机，筋膜抢,三节锂电池充电控制ESOP8CN3302锂电池升压2节开关模式2.7-6.5V输出功率35W设置结束电压双节锂电池升压充电，POS机，电风扇ESOP8CN3300锂电池/磷酸铁锂电池/钛酸锂电池升压多节开关模式4-28V输出功率25W设置结束电压5V输入，2节，3节或多节锂电池小电流升压充电SOT23-6CS8060H 锂电池降压单节线性8V 600MA最小充电电流需要接反功能锂电充电管理SOT23-6CN3765锂电池/磷酸铁锂电池/钛酸锂电池降压单节,多节开关模式6.6-30V4A最小充电电流1-6节锂电池降压大电流降压充电，边充边放SSOP10CN3761锂电池降压单节开关模式4.5-28V4A最小充电电流1节锂电池大电流降压充电SSOP10CN3762锂电池降压2节开关模式6.6-30V4A最小充电电流2节锂电池，降压大电流充电，可向上微调充饱电压SSOP10CN3763锂电池降压3节开关模式6.6-30V4A最小充电电流3节锂电池（组）大电流降压充电SSOP10CN3702锂电池降压2节开关模式7.5-28V5A最小充电电流2节锂电池（组），降压大电流充电，带温度监控TSSOP16CN3703锂电池降压3节开关模式7.5-28V5A最小充电电流3节锂电池大电流降压充电、电池温度监测TSSOP16CN3704锂电池降压4节开关模式7.5-28V5A最小充电电流4节锂电池大电流降压充电、电池温度监测TSSOP16CN3705锂电池/磷酸铁锂电池/钛酸锂电池降压单节,多节开关模式7.5-28V5A最小充电电流1-6节锂电池大电流降压充电，电池温度监测TSSOP16CS4056锂电池降压单节线性3.8-6V1A设置结束电压1A单节锂电充电，带温度监测ESOP8CN3162锂电池降压单节线性 6 1A最小充电电流单节锂电充电，温度监控、恒压可调ESOP8CN3152锂电池降压单节线性6V 1A最小充电电流温度监测、充电使能ESOP8CN3781锂电池降压单节开关模式4.83-28V4A最小充电电流USB自适应1节锂电池大电流降压充电SSOP10CS8011锂电池降压单节线性8V 1A最小充电电流5V 电源正负极，反接保护，带电池正负极反接保护的锂电充电芯片SOT23-6CS3804锂电池升降压多节开关模式3-15V 2A最小充电电流升降压的多节锂电充电管理QFN16CN3305锂电池，铁锂电池升压多节开关模式2.7V到6.5V4A设置结束电压按摩机，筋膜抢,多节锂电池，铁锂电池充电控制SOP8。

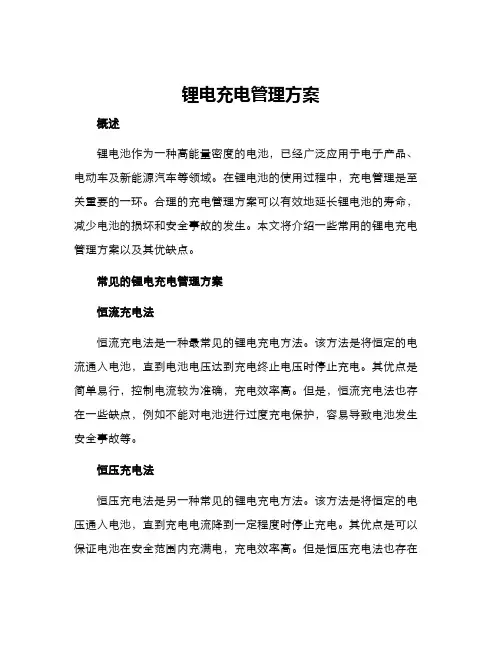

锂电充电管理方案概述锂电池作为一种高能量密度的电池，已经广泛应用于电子产品、电动车及新能源汽车等领域。

在锂电池的使用过程中，充电管理是至关重要的一环。

合理的充电管理方案可以有效地延长锂电池的寿命，减少电池的损坏和安全事故的发生。

本文将介绍一些常用的锂电充电管理方案以及其优缺点。

常见的锂电充电管理方案恒流充电法恒流充电法是一种最常见的锂电充电方法。

该方法是将恒定的电流通入电池，直到电池电压达到充电终止电压时停止充电。

其优点是简单易行，控制电流较为准确，充电效率高。

但是，恒流充电法也存在一些缺点，例如不能对电池进行过度充电保护，容易导致电池发生安全事故等。

恒压充电法恒压充电法是另一种常见的锂电充电方法。

该方法是将恒定的电压通入电池，直到充电电流降到一定程度时停止充电。

其优点是可以保证电池在安全范围内充满电，充电效率高。

但是恒压充电法也存在一些缺点，如不能对电池进行严格的过度充电保护，充电完全后必须停止充电等。

变流充电法变流充电法是一种可以自动调整充电电流大小的充电方法。

该方法会不断地检测电池充电状态，随时调整充电电流，以达到最佳的充电效果。

其优点是可以对电池进行过度充电保护，可以延长电池的寿命，但是也存在一些缺点，如充电后需停止充电等。

锂电充电管理方案的选择在选择锂电充电管理方案时，需要根据实际情况和需求进行选择。

如在电池充电的过程中，需要充电速度快，可以选择恒流充电法和恒压充电法。

如果需要更好的保护电池，可以选择变流充电法。

同时，在选择充电管理方案时也需要考虑到成本和可行性等因素。

结论锂电充电管理方案的选择与合理使用，可以有效地延长锂电的寿命，减少电池的损坏和安全事故的发生。

在实际应用中，需要根据实际需求进行选择，选择最适合的充电管理方案。

在使用过程中也需要严格按照充电管理方案进行充电，以达到最佳的充电效果和保护电池的目的。
