模拟式讲义万用表

课时（课题）授课计划QMSD/DZ-13-01 第（1）次课（6）课时组织教学：1。

检查学生出勤、工作服穿戴情况。

2．检查学生所用的万用表摆放是否整齐。

课题引入：通过列举实例引在家庭生活中的家用电器，如：电视机、电风扇、导线出课题，激发学插头、插座等一出现故障后而不明原因时，首先我们就会使生的学习兴趣。

用万用表测量一下是否电路中出现问题（断路、短路）。

如何能熟练使用万用表？就需要熟悉万用表的面板结构及各部分的作用，掌握表盘的表度尺的正确读数，熟练掌握电阻档的正确使用及注意事项，为今后检测元器件奠定一定的基础。

讲授新课：课题：模拟式万用表及其电阻挡的使用方法一、万用表面板结构及功能MF50型万用表的面板结构主要由表头、表盘、转换开实物演示关、机械调零旋钮、电阻挡电位器调零旋钮及表笔插孔等组成。

（如图所示）MF50型万用表面板结构图1．表头是万用表的重要组成部分。

了解表盘上的字2．表盘表盘上工设置了8条标度尺并附有各种符号和母和符号的意义。

字母加以说明。

3．转换开关完成测量项目和量程的选择。

4．机械调零旋钮和电位器调零旋钮对应面板结构图1）机械调零：在测量之前，指针应在左测刻度“0”位边演示边讲解它置上，若不在此位置，用一字旋具缓慢调节旋钮使其到们的区别和操作位。

方法。

2）电阻调零：只在测量电阻时使用，将红、黑表笔短接，表针应指在“0Ω”处，若不在此位置，可调整该旋钮使其处于“0Ω”处。

若改变量程则需重新调零。

50型万用表其他组成部分的作用，结合测量再依次介绍。

二、万用表电阻挡的使用方法1．用万用表电阻挡测量电阻器阻值的步骤：1）估计阻值，试选挡位、量程如：R=560Ω量程为 R×100R=2.4KΩ量程为 R×1KR=91KΩ量程为 R×10K 先带领学生一起做一遍，然后提2）电阻调零出问题，使学生注意：每换一次量程都必须重新电调零。

养成良好的测量元器件的习惯。

3）测量电阻值右手握持两表笔，左手拿住电阻器一端，将表笔跨教师先演示，然接在被测量电阻器两引线上。

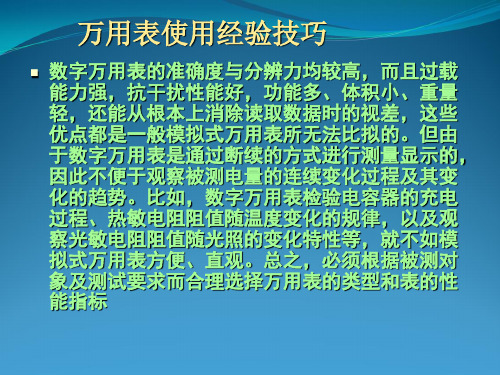

模拟万用表使用教案第一章：模拟万用表概述1.1 学习目标了解模拟万用表的定义和作用掌握模拟万用表的基本组成部分理解模拟万用表的工作原理1.2 教学内容模拟万用表的概念模拟万用表的组成部分模拟万用表的工作原理1.3 教学活动引入话题：介绍模拟万用表的重要性讲解模拟万用表的定义和作用展示模拟万用表的实物图并介绍其组成部分解释模拟万用表的工作原理1.4 练习与思考学生自主阅读教材，了解模拟万用表的相关知识学生回答问题：模拟万用表的主要组成部分是什么？其工作原理如何？第二章：模拟万用表的使用方法2.1 学习目标掌握模拟万用表的正确使用方法学会使用模拟万用表测量电压、电流和电阻2.2 教学内容模拟万用表的使用方法测量电压、电流和电阻的操作步骤2.3 教学活动讲解模拟万用表的使用方法演示测量电压、电流和电阻的操作步骤学生分组进行实践操作，熟悉模拟万用表的使用方法2.4 练习与思考学生自主练习使用模拟万用表测量电压、电流和电阻学生回答问题：使用模拟万用表测量电阻时，如何正确选择量程？第三章：模拟万用表的故障检测3.1 学习目标学会使用模拟万用表进行故障检测掌握常见故障的检测方法和技巧3.2 教学内容模拟万用表在故障检测中的应用常见故障的检测方法和技巧3.3 教学活动讲解模拟万用表在故障检测中的作用演示常见故障的检测方法和技巧学生分组进行实践操作，尝试使用模拟万用表进行故障检测3.4 练习与思考学生自主练习使用模拟万用表进行故障检测学生回答问题：在使用模拟万用表进行故障检测时，应注意哪些事项？第四章：模拟万用表的维护与保养4.1 学习目标了解模拟万用表的维护与保养方法掌握正确存放和使用模拟万用表的技巧4.2 教学内容模拟万用表的维护与保养方法正确存放和使用模拟万用表的技巧4.3 教学活动讲解模拟万用表的维护与保养方法演示正确存放和使用模拟万用表的技巧学生分组进行实践操作，学习维护与保养模拟万用表4.4 练习与思考学生自主学习模拟万用表的维护与保养方法学生回答问题：如何正确存放和使用模拟万用表？第五章：模拟万用表的应用实例5.1 学习目标了解模拟万用表在不同领域的应用实例学会使用模拟万用表解决实际问题5.2 教学内容模拟万用表在不同领域的应用实例使用模拟万用表解决实际问题的方法5.3 教学活动讲解模拟万用表在不同领域的应用实例演示使用模拟万用表解决实际问题的方法学生分组进行实践操作，尝试使用模拟万用表解决实际问题5.4 练习与思考学生自主学习模拟万用表在不同领域的应用实例学生回答问题：模拟万用表在实际应用中如何发挥其优势？第六章：模拟万用表与数字万用表的比较6.1 学习目标掌握模拟万用表与数字万用表的区别了解两种万用表在不同情况下的应用优势6.2 教学内容模拟万用表与数字万用表的对比两种万用表的应用场景和优势6.3 教学活动讲解模拟万用表与数字万用表的区别分析两种万用表在不同情况下的应用优势学生进行小组讨论，分享对两种万用表的理解和看法6.4 练习与思考学生自主阅读教材，了解模拟万用表与数字万用表的比较学生回答问题：模拟万用表和数字万用表在哪些方面有区别？它们各自的应用优势是什么？第七章：模拟万用表在电子制作中的应用7.1 学习目标学会使用模拟万用表在电子制作中进行测量和调试掌握模拟万用表在电子制作中的常用技巧7.2 教学内容模拟万用表在电子制作中的作用模拟万用表在电子制作中的常用技巧7.3 教学活动讲解模拟万用表在电子制作中的重要性演示模拟万用表在电子制作中的常用技巧学生分组进行实践操作，熟悉模拟万用表在电子制作中的应用7.4 练习与思考学生自主练习使用模拟万用表在电子制作中进行测量和调试学生回答问题：模拟万用表在电子制作中如何帮助进行测量和调试？第八章：模拟万用表的安全使用注意事项8.1 学习目标了解模拟万用表使用过程中的安全注意事项掌握正确的模拟万用表使用方法，确保个人安全8.2 教学内容模拟万用表使用过程中的安全注意事项正确的模拟万用表使用方法8.3 教学活动讲解模拟万用表使用过程中的安全注意事项演示正确的模拟万用表使用方法学生分组进行实践操作，学习模拟万用表的安全使用方法8.4 练习与思考学生自主学习模拟万用表的安全使用注意事项学生回答问题：在使用模拟万用表时，如何确保个人安全？第九章：模拟万用表在实际工程案例中的应用9.1 学习目标了解模拟万用表在实际工程案例中的应用学会使用模拟万用表解决实际工程问题9.2 教学内容模拟万用表在实际工程案例中的应用实例模拟万用表在实际工程问题解决中的作用9.3 教学活动讲解模拟万用表在实际工程案例中的应用实例演示模拟万用表在实际工程问题解决中的应用学生分组进行实践操作，尝试使用模拟万用表解决实际工程问题9.4 练习与思考学生自主学习模拟万用表在实际工程案例中的应用学生回答问题：模拟万用表在实际工程中如何发挥作用？第十章：模拟万用表的进阶技巧与拓展应用10.1 学习目标学会模拟万用表的进阶测量技巧探索模拟万用表在不同领域的拓展应用10.2 教学内容模拟万用表的进阶测量技巧模拟万用表在不同领域的拓展应用10.3 教学活动讲解模拟万用表的进阶测量技巧演示模拟万用表在不同领域的拓展应用学生分组进行实践操作，掌握模拟万用表的进阶技巧和拓展应用10.4 练习与思考学生自主学习模拟万用表的进阶测量技巧和拓展应用学生回答问题：模拟万用表的进阶技巧和拓展应用在实际工作中如何体现其价值？重点和难点解析一、模拟万用表的定义和作用二、模拟万用表的基本组成部分三、模拟万用表的工作原理四、模拟万用表的正确使用方法五、模拟万用表测量电压、电流和电阻的操作步骤六、模拟万用表与数字万用表的比较七、模拟万用表在电子制作中的应用八、模拟万用表的安全使用注意事项九、模拟万用表在实际工程案例中的应用十、模拟万用表的进阶技巧与拓展应用对于每个重点环节，进行详细的补充和说明：一、模拟万用表的定义和作用：模拟万用表是一种多功能、多量限的测量仪表，它可以用来测量电压、电流、电阻等电学参数。

第一章万用表原理与使用万用表是一种最常用的测量仪表，以测量电压、电流和电阻三大参量为主，因此也称为三用表，国家标准中称为复用表。

有些万用表还可以用来测量交流电流、交流电压、电容、电感及半导体三极管的直流电流放大倍数等。

万用表的种类很多，根据测量结果的显示方式的不同，可分为模拟式(指针式)和数字式两大类，其结构特点都是用一块表头(模拟式)或一块液晶显示器(数字式)来指示读数，用转换器件、转换开关来实现各种不同测量目的的转换。

第一节模拟式万用表模拟式万用表的测量过程是先通过一定的测量电路，将被测电量转换成电流信号，再由电流信号去驱动磁电式表头指针的偏转，在刻度尺上指示出被测量的大小。

测量过程如图1．1．1所示。

由此可见，模拟式万用表是在磁电式微安表头的基础上扩展而成的。

图1．1．1 模拟式万用表的测量过程一、磁电式微安表头模拟式万用表的核心部件是磁电式微安表头。

磁电式表头利用磁场中通电线圈受磁场力作用而转动的原理工作，利用线圈的转动带动固定在线圈上的指针转动而指示出流过线圈的电流的大小。

磁电式表头结构如图1．1．2所示，它由固定和可动两部分组成。

固定部分由永久磁铁、极掌N和S极、固定在极掌中间的圆柱形铁芯、机械零位调节器和表盘组成。

极掌与圆柱形铁芯间的空气隙是均匀的。

永久磁铁产生强磁场，圆柱形铁芯将磁场集中在铁芯和气隙中。

机械零点调节器的作用是：当线圈没有电流流过时，指针若不指在表盘刻度尺的零位，可人工转动零位调节器，使指针转至零位。

图1．1．2 磁电式表头结构可动部分由铝框、线圈、前后两根半轴、两个螺旋弹簧和指针组成。

线圈绕在铝框上，铝框固定在两个半轴上，轴上装有指针，两个半轴可在轴承中转动。

铝框可以围绕着圆柱形铁芯转动。

线圈的两头与装在两个半轴上的螺旋弹簧的一端相接，螺旋弹簧另一端固定在半轴上，螺旋弹簧除了产生反抗力矩外，还是将电流引入和引出的通路。

磁电式表头指针的偏转角度能快速、准确无误地指示出被测量的大小，主要是以下几个力矩综合作用的结果。

模拟式万用表的使用要求
(1)用万用表测量某一电量前，转换开关位置的选择和表笔所在的插孔选择须与被测量的电量相符，并观察表针是否在零位;否则要进行零位调整。

(2)万用表在测量过程中，不得随意改变转换开关的位置。

(3)测量电路中的电阻时，被测电阻至少有一端与电路完全断开，并将电路中的电源断开。

如果电路中有电容存在，应先将电容器放电后再测量，切勿在电路带电的情况下测量电阻。

测量时,要先进行调零,而且每改变一次量程，都必须重新调零。

(4)测量电压或电流前，表针若不在零位，要先进行机械调零。

在进行电压或电流的测量时，如果被测量的电压或电流的数值范围上限无法确定，应将转换开关置于最大量程上，然后再根据实际测量的具体情况，在与被测量点脱开的情况下把转换开关调到合适的量程上。

(5)测量2500V的交流电压或直流电压时，红表笔要插在“2500V”的插孔上，并要注意安全。

(6)测量直流电压或电流时,要注意仪表的正、负极性。

测电压时，红表笔应接在被测量电路中电位较高的一点上;测电流时,电流应从红表笔流人表头。

(7)万用表只适宜测量正弦电压或电流的有效值，不能测量非正弦量。

(8)万用表使用完后,应将选择开关放在交流电压最大量程上，以保证仪表安全。

(9)由于仪表的测量机构所通过的电流是一定的，而磁电式测量机构
只能通过微安级的电流，所以要测量各种不同的电量和不同量程就需要有不同的转换电路。

(10)万用表的结构比较复杂,类型较多，转换开关及插孔的布局也有差异，使用前须仔细阅读使用说明书。
