模拟万用表欧姆挡的使用

详解万用表各种功能使用及注意事项在详细介绍万用表前，先讲叙一下一般测量仪器仪表的使用常识、读数惯例。

仪表仪器分指针式（模拟式）、数显式（数字）、波形式（图形）显示测量结果。

测量不同的类别的电量参数，使用相应的仪器仪表，并选择相应的功能挡位。

如测量长度用尺子，不同的东西可能要用不同种类及准确度的尺子，我们对电量、参数的测量也一样。

有些仪器正式使用前可能还要预热、调试、调零等，使其进入正常工作状态。

然后估计所测量元件参数、电参数值的大小，选择合适量程来提高测量精确度。

若不能确定，一般先用大量程挡测试，以确保仪器仪表安全。

量程的选择一般以指针在满量程的1/3—2/3处或数字接近所在挡位值比较精确，图形以图形轮廓全显且尽可能大而清晰为宜。

测量过程中有时要调节显示结果的方式或等级、倍率及其它功能等调节旋钮或开关，以便于观察和结果显示，这时锁定（HOLD）键可以锁定测量结果或将数据存储下来。

指针式仪器仪表读数，看所选功能挡以及量程、指针所指示的刻度盘位置。

功能挡是确定测量类别和单位的，量程是用来确定单位和读数的，对刻度盘需要知道看哪条，一般看相应功能或最准确的那一条，同时看指针偏转位置读数。

读数关系有四种，即加、减、乘、除。

加、减在电平表中最具代表性，若选择+3dB和+10dB挡或按键，指针指在+6dB处，测量结果是+19dB，若指针在-5dB处，测量结果为+8dB。

乘关系如欧姆挡测电阻读数，如选择RX100挡，指针指在20位置，则用20乘100为2KΩ，这个电阻就是2KΩ。

还有示波器测量信号幅度，如选择幅度等级为1mV，波形顶点到谷点总共为5格，用1X 5等于5mV。

这个信号的幅度就是5mV。

除关系如指针式万用表的电压、电流测试挡，你选择哪个量程，便代表满刻度量程数值大小，而指针偏转位置是代表占了多少份之多少份。

如用直流电压档50V，指针指在26刻度处，是指50V分成5大份，每份又分成10小份，即总共分成50份，占了其中26份，测量结果为26V。

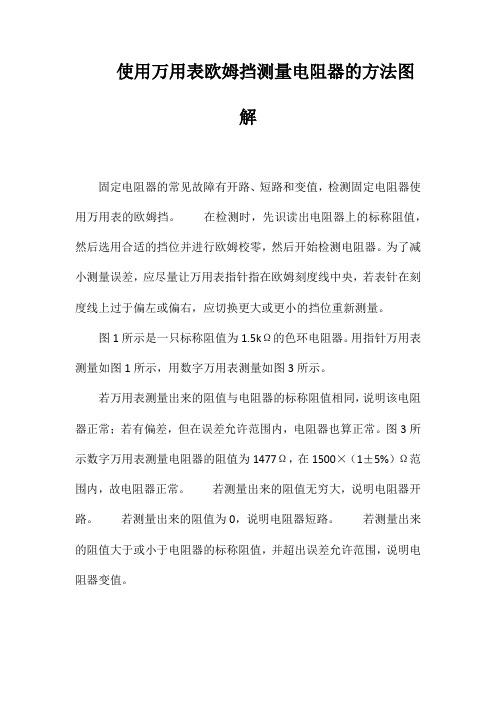

使用万用表欧姆挡测量电阻器的方法图
解
固定电阻器的常见故障有开路、短路和变值，检测固定电阻器使用万用表的欧姆挡。

在检测时，先识读出电阻器上的标称阻值，然后选用合适的挡位并进行欧姆校零，然后开始检测电阻器。

为了减小测量误差，应尽量让万用表指针指在欧姆刻度线中央，若表针在刻度线上过于偏左或偏右，应切换更大或更小的挡位重新测量。

图1所示是一只标称阻值为1.5kΩ的色环电阻器。

用指针万用表测量如图1所示，用数字万用表测量如图3所示。

若万用表测量出来的阻值与电阻器的标称阻值相同，说明该电阻器正常；若有偏差，但在误差允许范围内，电阻器也算正常。

图3所示数字万用表测量电阻器的阻值为1477Ω，在1500×（1±5%）Ω范围内，故电阻器正常。

若测量出来的阻值无穷大，说明电阻器开路。

若测量出来的阻值为0，说明电阻器短路。

若测量出来的阻值大于或小于电阻器的标称阻值，并超出误差允许范围，说明电阻器变值。

万用表欧姆挡操作问题汇总（上）引言万用表 (Multimeter)，简称万表或者万用电表，是一种测量电流、电压、电阻等物理量的电子仪器。

它是电子工程师和电技术员的必备仪器之一。

而在使用万用表时，欧姆挡操作问题是一个相对常见的问题。

下面，我们将从一些具体问题入手，对欧姆挡重要操作进行一个总结。

无穷大与短路万用表的欧姆挡第一区间一般为无穷大区间，在检测电阻时，应该是接口上两个接触头的距离非常远，此时测得阻值应该为无穷大。

而在接口短路时，就会导致直观上阻值测得为零，但实际上，这并不是真的零电阻，而是由于接口短路，万用表欧姆挡启动了电流放大器以及分压电路，致使测得电阻值非常接近于零。

因此，在万用表欧姆挡检测电路时，务必保证接口不短路，防止误判电路状态。

在使用万用表时，防止过压万用表作为一种精密而又脆弱的测试仪器，其在使用时需要注意避免过大的电源电压。

在测量电阻时，由于欧姆挡量程相对较大，所以电源电压对其并没有太大影响。

但当在测量电流、电压时，如果电源的电压超过万用表的额定电压，就会导致仪器内部的电阻元件受到刺激，导致损伤，而且容易引起串联电路中元器件的意外烧毁。

因此，使用万用表时，务必要注意所测电压与电流大小、电源电压大小之间的关系，防止对仪器造成不必要的损伤。

在万用表欧姆挡的使用中，正确判断极性在使用欧姆挡时，应该清楚自己所测电路中电阻元件的方向，而万用表欧姆挡精确度相当高，可以很好的检测电路元件的极性。

但有时候，由于万用表欧姆挡的分压功能，导致在测量电阻或电路时，判断元件极性并不十分准确。

所以在使用万用表欧姆挡时，应该根据实际的测量需求，尽可能选择合适的测量范围。

在使用万用表时，注意测量点的选取在使用万用表欧姆挡时，应该注意测量点的选取，不能选取带静电的地方，以免影响测量结果。

同时，还需要注意测量接口的清洁度，保证良好的接触状态，否则也会影响仪表的精确性。

结论以上是本文所总结的几种万用表欧姆挡操作问题，希望能够对我们在使用万用表时有所帮助。

数字万用表欧姆档读数规则
在使用数字万用表时，欧姆档是一个常用的测量电阻的档位。

在测量电阻之前，我们需要了解欧姆档读数的规则，以正确解读结果。

首先，数字万用表通常具有多个档位，表示不同的测量范围。

选择合适的欧姆
档位很重要，以避免损坏万用表或测量电路。

通常，欧姆档位的选择应该大于待测电阻的预计值。

在测量电阻时，将待测电阻与数字万用表的测试引线相连接。

确保测试环境没
有电流或电压，并确保测试引线与待测电阻的正负极正确连接。

在读取结果时，注意以下规则：
1. 如果欧姆档下的读数为0，表示待测电阻接近无穷大（无穷远）。

这可能是
由于电路中开路或待测电阻的电阻值非常大。

2. 如果读数为1或接近1，表示待测电阻非常小（接近短路）。

这可能是由于
电路中短路或待测电阻的电阻值非常小。

3. 如果读数为负数或倒数，表示测试引线的连接方式被反转。

请检查测试引线
的连接，并确保正负极连接正确。

4. 如果读数为正数，这是最常见的情况，表示待测电阻的电阻值。

注意单位，
通常为欧姆（Ω）或千欧姆（kΩ）。

需要注意的是，万用表的精确度是有限的，因此在读取结果时应注意误差范围。

此外，在测量前应检查万用表的电池电量，确保测试结果准确可靠。

总结一下，掌握数字万用表欧姆档读数的规则对于正确测量电阻至关重要。

选
择适当的档位，并根据读数规则解读结果，可以帮助我们更好地理解待测电阻的特性。

记住，谨慎使用并遵守安全操作规程，以保护自己和电路的安全。

万用表的使用方法一、万用表万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。

1．万用表的结构（500型）万用表由表头、测量电路及转换开关等三个主要部分组成。

（1）表头它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。

表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。

测电压时的内阻越大，其性能就越好。

表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。

第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。

第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。

第四条标有dB，指示的是音频电平。

（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。

（3）转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。

转换开关一般有两个，分别标有不同的档位和量程。

2．符号含义（1）∽表示交直流（2）V－2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡，其灵敏度为4000Ω/V（3）A－V－Ω 表示可测量电流、电压及电阻（4）45－65－1000Hz 表示使用频率范围为1000 Hz以下，标准工频范围为45－65Hz（5）2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V钳表和摇表盘上的符号与上述符号相似（其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置）））3．万用表的使用（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。

万用表各种功能挡位的使用方法图解摘要: 电阻挡的用途最广泛电阻挡（欧姆挡）一般用来测量电阻阻值大小、测量线路、电路元器件通断情况、以及通过测量元器件引脚间阻值大小是否与正常数据相符，来判断元器件好坏。

指针式万用表使用前要调零，将两表笔短接，此时指针右偏，调节调零电位器，使指针指在右边零刻度处。

如不能调零时，所用是Rx1 到Rx1k 挡，说明1.5V 电池电...电阻挡的用途最广泛电阻挡（欧姆挡）一般用来测量电阻阻值大小、测量线路、电路元器件通断情况、以及通过测量元器件引脚间阻值大小是否与正常数据相符，来判断元器件好坏。

指针式万用表使用前要调零，将两表笔短接，此时指针右偏，调节调零电位器，使指针指在右边零刻度处。

如不能调零时，所用是Rx1 到Rx1k 挡，说明1.5V 电池电量不足；所用是Rx10k 挡，说明9V 或12V 叠层电池电量不1.量程选择欧姆挡刻度盘标有Ω，右边为零，往左边数值增大，刻度成非线性排列，中间段显示较为准确。

每更换一次电阻挡量程后，必须进行调零，以确保测量准确度。

认出电阻阻值后选合适量程并调零，选合适量程的原则是使测量数值指针尽量靠刻度盘中间位置。

如电阻为10Ω，则选Rx1 挡，电阻为220Ω选Rx10 挡，电阻为 4.7k Ω，可选Rx100 挡，电阻为68kΩ可选Rx1k 或Rx10k 挡。

将表笔放在待测电阻两引脚上，读出电阻刻度盘（最上面一条刻度线）指针指示处的数值，然后乘上该档倍率，即为电阻的阻值。

若是使用数字式万用表，则被测元件阻值与该挡量程越接近，测量结果越准确。

如150Ω电阻，用Rx200 挡和Rx2k 挡都可以测量，但是200 挡准确位数要多，测量结果自然也准确些。

2.在路测量大多检修时需要先直接在电路板上测量电阻值。

因为在路测量会受到其他串联、并联元器件的影响，测量结果会有偏差，一般需要将表笔对调测两次，取测量阻值大的一次作参考阻值。

若测一个82kΩ电阻（见图1），测量显示结果小于标称值且相差不大，说明此电阻正常。

万用表欧姆档原理万用表是一种常用的电工仪器，它可以测量电压、电流、电阻等电学量，其中欧姆档是万用表中的一个重要功能。

欧姆档的原理是通过测量电阻来判断电路中的电阻大小，从而得知电路的状态和性能。

下面我们将详细介绍万用表欧姆档的原理及其应用。

首先，让我们来了解一下欧姆定律。

欧姆定律是电学中的基本定律之一，它表明电流与电压成正比，与电阻成反比。

具体而言，欧姆定律可以用以下公式表示，U=IR，其中U表示电压，I表示电流，R表示电阻。

根据欧姆定律，当电路中的电阻增大时，电流会减小，电压也会相应减小。

在万用表中，欧姆档是用来测量电路中的电阻的。

它通过在电路中加入一个已知电压，然后测量通过电阻的电流，从而计算出电阻的大小。

具体操作时，我们将万用表的两个测试笔分别接触电路中的两个端点，万用表会显示出电路中的电阻值。

这样，我们就可以通过欧姆档来快速准确地测量电路中的电阻值。

欧姆档不仅可以测量电路中的电阻，还可以用来判断电路中的连接是否良好。

在正常情况下，电路中的连接应该是良好的，电阻值应该是稳定的。

但如果电路中存在接触不良或者断路的情况，就会导致电阻值出现异常。

通过欧姆档的测量，我们可以及时发现电路中的故障，并进行修复。

此外，欧姆档还可以用来测量电路中的导线和元器件的电阻值。

在电路设计和维护中，我们经常需要测量电路中各个元器件的电阻值，以确保它们符合设计要求。

而欧姆档可以帮助我们快速准确地完成这项工作，提高工作效率。

总之，万用表欧姆档的原理是基于欧姆定律，通过测量电路中的电阻来判断电路的状态和性能。

它不仅可以测量电路中的电阻值，还可以用来判断连接是否良好，测量元器件的电阻值，是电工工作中不可或缺的工具。

希望本文能够帮助大家更好地理解万用表欧姆档的原理及其应用。

万用表的使用方法图解1指针式万用表的功效指针式万用表又称模拟万用表,响应速度较快,内阻较小,但测量精度较低。

它是由指针、到度盘、功能旋钮、表头校正钮,零欧姆调整钮、表笔连接端、表笔等构成。

如下图所示为指针式万用表的实物外形。

指针式万用表的实物外形如下图所示为指针式万用表的量程旋钮和连接插孔,当量程旋钮调至“OFF"档为关闭档;当量程旋钮调整至“DCV"区域中的档位时,表示检测直流电压;当量程旋钮调整至“ACV”区域中的档位时,表示检测交流电压;当量程旋钮调整至“蜂鸣分档时,表示检测通断测试;当量程旋钮调整至“hFE”档时,表示检测晶体管放大倍数;当量程旋钮调至“OHIM”档时,表示检测电阻值;当量程旋钮调制“DCA”档时,表示检测直流电流(0~500mA);当程旋钮调制至“IOA”档时,表示检测0.5~10A的直流电流。

指针式万用表共有三类连接插孔:公共端"COM表示负极,用于连接黑表笔,“V.Ω.9.mA"表示检测电压、电阻以及毫安电流的连接插孔,连接红表笔;“DC10A”表示检测10A以下的大电流使用的插孔,连接红表笔指针式万用表的量程旋钮和连接插孔温馨提示：若对电路中的电流和电压进行检测时,无法得知待測流的大小时,应将指针式万用表的量程调整为最大档位,这样可避免待测电压或电流过大导致万用表损坏2.数字式万用的的功效数字式万用表读数直观方便,内阻较大,测量精度高。

它是由液晶显示屏、量程旋钮、表笔接端、电源按键、峰值保持按键、背光灯按键，交/直流切换键构成。

如下图所示数字式数字式万用表的实物外形如下图所示数字式万用表的量程旋钮和连接插孔，通断档表示检测二极管以及通断测试。

Ω区域种的档位，表示检测电阻值；v-、v~区域种的档位，表示检测电压，10 MHz 档表示检测频率。

A-/A~区域种的档位，表示检测电流，°c档，表示检测温度，hFE档，表示检测晶体管的放大倍数，L 档表示检测电感，F 档表示检测电容。

万用表欧姆档的用法
欧姆档是万用表上的一个量程，用于测量电阻。

以下是使用欧姆档测量电阻的步骤：
1. 确保待测电路或元件已断电，并确保没有任何电流通过。

2. 将万用表旋钮调至欧姆档位。

3. 将测试引线插入万用表上的“COM”（公共）和“Ω”（欧姆）插座中。

4. 如果待测电阻已经脱离电路，直接将两个测试引线分别连接到电阻的两端。

5. 如果待测电阻还在电路中，首先要确保电路处于断开状态，然后将两个测试引线分别连接到电阻的两端，确保引线与电路的其他部分不发生短路。

6. 观察万用表的显示屏，读取电阻值。

注意，如果电阻值超出万用表的量程范围，会导致显示错误或溢出，需要切换到更合适的量程档位重新测量。

需要注意的是，在测量电阻时，尽量避免手持电阻或触摸电路中的金属部分，以免人体电阻对测量结果产生干扰。

另外，如果要测量较小的电阻值，可以在测量前将万用表的零位进行调零，以提高测量的准确性。
