钢支撑工程施工方法及工艺

钢支撑安装工艺流程一、前期准备1.项目评估：对需要安装钢支撑的工程进行评估，确定所需钢支撑的材质、规格、数量等。

2.设计与图纸准备：根据施工要求，进行设计和绘制施工图纸。

3.进货与存储：根据项目需求，采购合适的钢支撑材料，并进行妥善存储，防止受到损坏。

二、测量与标识1.测量定位：根据设计图纸的尺寸和标高，对需要安装钢支撑的位置进行精确测量和定位。

2.标识：在测量好的位置上进行标识，方便后续的施工。

三、准备施工材料和工具1.搬运工具：准备适当的搬运工具，用于将钢支撑材料运送到施工现场。

2.施工机械：根据项目需要，准备合适的施工机械，如吊车、升降机等。

3.建立施工场所：先进行临时场地设置和秩序整理，以便更好地进行施工。

四、安装1.钢支撑组装：将经过测量和标识的位置上，进行钢支撑的组装。

根据设计图纸和施工要求，通过焊接或螺栓连接等方式连接钢支撑。

2.安装调整：在钢支撑组装完成后，按照设计要求对支撑进行调整和校正，保证其稳定性和垂直度。

3.安装连接件：根据需要，对钢支撑进行固定和连接，如安装螺栓、连接器等。

4.清理施工现场：在安装工作完成后，对施工现场进行清理，清除垃圾和杂物，保持整洁和安全。

五、验收与测试1.完工验收：在施工完成后，对安装的钢支撑进行验收，检查其质量和安全性能是否符合要求。

2.静载测试：根据需要，对已安装的钢支撑进行静载测试，以确保其承载能力满足设计要求。

六、报验与交接1.报验：将施工完成的钢支撑安装工作情况进行报验，提交验收文件和相关证明材料。

2.交接：将钢支撑的安装交接给后续的施工单位或项目负责人，确保施工过程的连续性和安全性。

七、文档整理与归档1.施工记录：整理和归档所有与钢支撑安装相关的施工记录和图纸，以备查阅。

2.管理文件：制定相关的管理文件，包括施工步骤、操作指南等，以确保后续施工的规范性。

八、安全防护1.安全培训：对参与钢支撑安装工作的工人进行安全培训，提高他们对安全操作的认识和意识。

钢支撑施工方案钢支撑施工方案施工项目：钢支撑的搭建和安装施工概述：钢支撑是一种可以承受大荷载的结构支撑物，广泛应用于建筑工程、桥梁工程等领域。

本方案旨在介绍钢支撑施工的步骤、方法和安全措施，确保施工过程顺利完成。

施工步骤：1. 制定施工计划和时间表，包括施工地点、施工人员、材料采购等安排。

2. 对施工场地进行勘察，确保场地平整，无障碍物。

3. 进行预制钢支撑件的制作，包括切割、焊接、修整等工序。

4. 运输钢支撑件至施工现场，使用吊车等工具进行搬运和卸载。

5. 在施工现场进行支撑基础的施工，包括挖坑、浇筑混凝土基础等工序。

6. 将预制的钢支撑件就位，调整位置和高度，使用螺栓等固定钢支撑件。

7. 对钢支撑件进行检查和调整，确保其垂直度和稳定性。

8. 进行钢支撑的焊接和热处理，增加其强度和耐久性。

9. 进行防腐处理，包括刷涂、喷涂保护涂料等工序。

10. 进行最后的检查和测试，确保钢支撑的质量达到设计要求。

11. 清理施工现场，整理并储存多余的材料和工具。

施工方法：1. 确保施工人员具备相关的焊接、吊装等技能，且持有相关证书。

2. 严格执行施工计划和时间表，按照规定的顺序进行施工。

3. 使用合适的吊车、起重机等设备进行钢支撑件的搬运和安装。

4. 在钢支撑件安装过程中，使用水平仪、量具等工具进行测量和调整，确保其垂直度。

5. 在施工现场设置安全警示标志，确保施工人员的安全。

6. 严格执行焊接和热处理操作规程，确保焊接接头的质量和强度。

7. 选择合适的防腐涂料和涂刷工艺，确保钢支撑的防腐效果。

安全措施：1. 施工现场应设置足够的安全警示标志，提醒人员注意安全。

2. 施工人员应穿戴好安全帽、安全鞋等个人防护装备，确保施工过程中的人身安全。

3. 施工人员应严格遵守焊接和热处理的操作规程，避免发生意外事故。

4. 施工人员应熟悉使用吊车、起重机等设备的操作规程，确保操作安全。

5. 严禁在施工现场吸烟，以防止火灾事故的发生。

钢支撑方案一、工程概况本工程拟建场地位于华泾路以北、位育路以西。

基坑总面积1240m2,围护总长度约143m，基坑开挖深度6.05m。

本工程建设单位为上海市徐汇区教育局；基坑围护设计单位为上海现代建筑设计集团申元岩土工程有限公司。

根据基坑围护设计图纸，围护结构主要采用Ф850SMW工法+Ф609×12钢管支撑（连杆采用H400*400型钢）。

二、施工工艺1、施工准备根据图纸，测定支撑平面位置，并开挖沟槽。

测定立柱安装标高，清除立柱四周多余土体，挖土至钢支撑底标高下(20cm～30cm)，在支撑杆的部位开挖沟槽至支撑杆底部10cm。

根据挖土程序安排好基坑内支撑施工，挖土必须考虑开挖后支撑先形成受力的前提，严禁超挖，尽量减少基坑因暴露而过长引起位移变形。

2、支撑安装按照设计图纸和交底要求，以支撑轴线拉麻线检验支撑位置，现场丈量复核实际长度尺寸，然后将支撑尺寸编号入册，按实际丈量同时拼装支撑长度，缩短工期。

支撑安装方式，用履带吊或挖机配合施工，特殊部位可利用卷扬机配合移料至位置进行支撑安装。

仔细检查预埋铁件与Ф609钢管支撑的固定端（活络头子）、H型钢八字撑与圆管、圆管支撑与立柱等节点的焊接情况，待全部节点检查合格后，逐步进行施加预应力。

支撑安装验收合格后，由土方施工队回填支撑土方并平整基坑平面场地，使支撑顶部覆盖土方厚度符合有关的要求；整个支撑安装工作力求尽可能缩短工期，以达到控制基坑后期变形的目的。

开挖支撑下土方时，小型挖机必须在路基箱上工作，不得直接接触支撑，路基箱和支撑杆件之间必需铺设有40cm以上厚度的覆土。

三、施工技术要求根据设计要求做到先撑后挖，和挖土密切配合，工序搭接要稳妥，在确保安全的前提下加快进度。

钢支撑结构施焊及螺栓紧固均应遵照规范进行，焊缝长度、厚度要满足设计要求，做到饱满牢固，并随时加强电焊质量及螺栓紧固的检查。

预应力施加，每贯通一根钢支撑及整个支撑系统安装完成均应根据设计要求施加预应力。

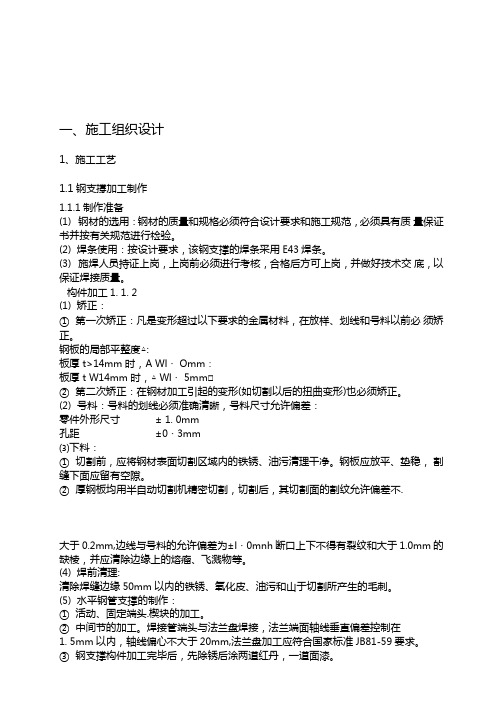

一、施工组织设计1、施工工艺1.1钢支撐加工制作1.1.1制作准备(1)钢材的选用：钢材的质量和规格必须符合设计要求和施工规范，必须具有质量保证书并按有关规范进行检验。

(2)焊条使用：按设计要求，该钢支撑的焊条采用E43焊条。

(3)施焊人员持证上岗，上岗前必须进行考核，合格后方可上岗，并做好技术交底，以保证焊接质量。

构件加工1. 1. 2(1)矫正：①第一次矫正：凡是变形超过以下要求的金属材料，在放样、划线和号料以前必须矫正。

钢板的局部平整度△:板厚t>14mm 时，A Wl・ Omm：板厚t W14mm 时，△ Wl・5mm□②第二次矫正：在钢材加工引起的变形(如切割以后的扭曲变形)也必须矫正。

(2)号料：号料的划线必须准确清晰，号料尺寸允许偏差：零件外形尺寸± 1. 0mm孔距±0・3mm⑶下料：①切割前，应将钢材表面切割区域内的铁锈、油污清理干净。

钢板应放平、垫稳，割缝下面应留有空隙。

②厚钢板均用半自动切割机精密切割，切割后，其切割面的割纹允许偏差不.大于0.2mm,边线与号料的允许偏差为±l・0mnh断口上下不得有裂纹和大于1.0mm的缺棱，并应清除边缘上的熔瘤、飞溅物等。

(4)焊前清理:清除焊缝边缘50mm以内的铁锈、氧化皮、油污和山于切割所产生的毛刺。

(5)水平钢管支撑的制作：①活动、固定端头.楔块的加工。

②中间节的加工。

焊接管端头与法兰盘焊接，法兰端面轴线垂直偏差控制在1. 5mm以内，轴线偏心不大于20mm,法兰盘加工应符合国家标准JB81-59要求。

③钢支撑构件加工完毕后，先除锈后涂两道红丹，一道面漆。

1.2施工流程钢支撑安装步骤）（1笫一步:土体开挖至钢支撑设计标高以后便在连续墙及格构柱上相应位置安装钢牛腿，确保钢牛腿的焊接质量完全满足设计施丄要求, 经检查验收牛腿焊接质量合格后，方可进行下一步施工步骤。

第二步：按照设汁图纸要求，分段进行联系梁的安装，联系梁与格构柱需进行焊接处理。

钢支撑系统施工方法及工艺1. 引言钢支撑系统是建筑施工中常用的一种结构支撑系统。

它能够提供强大的支撑力和稳定性，广泛应用于高层建筑、桥梁、地铁等工程中。

本文将介绍钢支撑系统的施工方法及工艺。

2. 施工前准备在进行钢支撑系统的施工前，需要进行充分的准备工作。

具体包括以下几个方面：- 设计方案确认：根据相关设计方案进行确认，包括支撑系统的布置、尺寸和材料选用等。

- 材料采购：根据设计方案确定的材料需求量进行采购，并进行质量检验。

- 施工资源准备：准备施工所需的人力、机械和施工材料等资源。

- 安全措施：做好施工过程中的安全措施，包括设置警示标志和搭建安全网等。

3. 施工步骤钢支撑系统的施工包括以下几个步骤：3.1 定位和标志根据设计方案，在施工现场确定支撑系统的位置，并进行标志，以便后续施工操作。

3.2 搭设支撑结构根据设计方案中的要求和布置图，搭设支撑结构。

在搭设过程中，需确保支撑结构的稳定性和准确性。

3.3 安装支撑材料将预先采购的支撑材料按照设计方案进行安装。

在安装过程中，需保证支撑材料的连接牢固，防止松动或脱落。

3.4 调整和固定在支撑材料安装完毕后，进行支撑系统的调整和固定。

根据实际情况进行调整，确保支撑系统的稳定性和平衡性。

3.5 检验和验收完成支撑系统的施工后，进行检验和验收工作。

检验包括对支撑系统的质量和稳定性进行检测，确保符合相关标准和要求。

4. 施工注意事项在进行钢支撑系统的施工过程中，需注意以下几个事项：- 严格按照设计方案进行施工，确保施工质量。

- 加强施工现场的安全管理，保障工人的安全。

- 定期检查和维护支撑系统，确保其正常运行和使用寿命。

- 遇到问题及时处理和解决，确保施工进度和工程质量。

5. 结论钢支撑系统的施工方法及工艺对于整个工程的质量和安全性起到重要的作用。

在施工前的准备工作上要做好充分的准备，施工过程中要注意细节和安全管理，并定期检查和维护支撑系统。

通过严格的施工控制和管理，可以确保钢支撑系统的稳定性和可靠性，提高工程的质量和安全性。

# 钢支撑工程施工方案## 1. 工程概况本工程为XX市某地铁站建设项目，位于市中心繁华地段，主要包括基坑开挖、地下室建设及地铁站主体结构施工。

基坑深度约为20m，周边环境复杂，邻近多项重要建筑物，因此，基坑支护结构的选择和施工至关重要。

本工程采用钢支撑系统作为基坑支护结构，以确保施工安全和周边建筑物的安全。

## 2. 钢支撑系统介绍钢支撑系统主要包括支撑杆件、连接件和锚固件等组成部分。

本工程选用的钢支撑材料为Q235B级钢，支撑杆件采用H型钢，连接件为高强度螺栓，锚固件为锚筋和锚板。

钢支撑系统具有以下优点：1. 高强度、良好的稳定性和刚度；2. 施工速度快，有利于缩短工期；3. 重复使用率高，降低工程成本；4. 良好的抗变形能力和抗震性能；5. 安装、拆卸方便，有利于施工安全管理。

## 3. 施工准备（1）材料准备：根据设计图纸和工程量清单，提前采购符合要求的钢材、连接件和锚固件等材料，并进行质量检验。

（2）施工设备：准备合适的施工设备，如吊车、挖掘机、平板车、焊接设备、测量仪器等。

（3）技术培训：对施工人员进行技术培训，使其熟悉钢支撑系统的施工方法、工艺要求和质量标准。

（4）施工现场准备：清理施工现场，排除障碍物，确保施工道路畅通；设置安全警戒线，防止非施工人员进入施工现场。

## 4. 施工方法及工艺（1）测量放线：根据设计图纸，进行基坑周边的测量放线，确定钢支撑的安装位置。

（2）预埋锚固件：在基坑壁上预埋锚固件，锚固件应与基坑壁紧密结合，确保锚固力满足设计要求。

（3）安装支撑杆件：将支撑杆件运输至施工现场，采用吊车将杆件吊装至预埋锚固件处，连接高强度螺栓，确保连接牢固。

（4）安装连接件：在支撑杆件之间安装连接件，使支撑系统形成整体，提高稳定性。

（5）调整与验收：对钢支撑系统进行调整，使其满足设计要求；组织验收，确保施工质量。

## 5. 施工组织及管理（1）施工流程：明确施工流程，确保各环节紧密衔接，提高施工效率。

钢支撑施工技术方案一、引言钢支撑是在施工过程中起到支撑作用的主要结构组件之一。

它们通常用于桥梁、高层建筑、航空维护设施等工程中，为工程提供稳定的支撑和保证施工安全。

本文将介绍钢支撑施工的技术方案，包括施工前的准备工作、施工过程中的安全措施、施工方法的选择等方面。

二、施工前的准备工作1. 设计准备：在开始施工之前，必须进行详细而精确的工程设计。

这包括确定支撑结构的类型、尺寸等。

同时，根据工程实际情况，还需要进行相关结构计算和分析，确保钢支撑能够承受工程载荷，并满足安全要求。

2. 材料准备：根据设计要求，采购所需的钢材和其他相关材料。

在选择钢材时，要注意其质量和性能，确保其具有足够的强度和耐久性。

3. 设备准备：准备好施工所需的设备和工具，例如起重机械、焊接设备等。

4. 现场准备：清理施工现场，确保施工区域平整，并进行必要的临时保护措施，以确保工人和设备的安全。

三、施工过程中的安全措施1. 安全培训：在施工开始之前，对施工人员进行必要的安全培训和指导，明确工作责任和安全要求。

培训内容包括操作安全、防护措施、应急处理等。

2. 安全设施：在施工现场设置必要的安全警示标志和安全护栏，确保工人和周围人员的安全。

为工人配备必要的个人防护装备，如安全帽、防护服、防护眼镜等。

3. 安全监控：设置施工现场的安全监控系统，及时发现并处理潜在的安全隐患。

四、施工方法的选择1. 钢支撑结构的安装：根据设计要求和实际情况，选择合适的安装方法。

常见的安装方法包括焊接、螺栓连接、拼装等。

2. 支撑系统的调整：在安装钢支撑后，进行必要的调整工作，确保支撑结构的稳定性和垂直度。

这可能包括使用调节杆、液压顶千斤顶等。

3. 支撑结构的检测：在施工过程中，要对支撑结构进行定期检测，确保其质量和可靠性。

这可以通过非破坏性检测、视觉检查等方式来进行。

4. 工艺控制：施工过程中，要注意控制施工质量，防止出现焊缺、材料疲劳等问题。

同时，要合理控制施工进度，确保施工按计划进行。

基坑钢支撑施工方案一、施工目标1.安全：保证施工过程中的安全，减少事故风险。

2.质量：确保施工的质量，满足设计和监理要求。

3.进度：按照工期要求，合理安排施工进度。

二、施工前准备1.方案设计：根据设计和监理要求，设计合理的基坑钢支撑方案。

将方案提交给监理单位进行审批。

2.材料准备：采购和储备钢板桩、钢支撑杆等施工所需材料，保证施工过程中材料的及时供应。

3.人员组织：组织施工团队，确保施工人员熟悉工艺流程和操作要求。

4.设备检查：检查和维修施工所需设备，确保设备的正常运作。

5.安全措施：制定和宣传施工安全规章制度，提高施工人员对安全的重视。

三、施工工艺1.基坑标定：根据设计要求，在地面上标定基坑的轮廓，并采用直线桩与斜向桩的方式进行标定。

2.钻孔安装：按照设计要求，在标定的位置进行钻孔。

钻孔的直径和深度需符合设计的要求，并保证钻孔的垂直度。

3.钢支撑装配：根据设计方案，在钻孔中安装钢支撑杆。

将钢支撑杆的长度、直径、孔距等参数进行标定，并采用螺旋连接方式进行连接。

4.钢板桩安装：在钻孔周围设置固定点，并固定钢板桩。

钢板桩的数量需根据设计要求进行安装，并按照一定的倾斜角度安装。

5.钢支撑调整：在安装完钢板桩后，进行钢支撑的调整，以确保其水平度和垂直度符合设计要求。

调整过程中需严格按照压紧杆的规定进行操作。

6.施工排水：根据设计要求，设置并维护排水系统，确保基坑内不积水。

排水系统应具备排水效率高、排水阻力小、简单易维修等特点。

7.检查验收：施工完成后，由监理单位进行验收，对施工质量进行检查，确保施工符合设计要求。

四、施工中的安全措施1.安全交底：对施工人员进行安全交底，明确施工的风险和安全措施。

2.现场防护：在施工现场设置安全警示标志，明确施工区域，防止他人进入施工区域。

3.操作规程：制定操作规程，并培训施工人员，确保操作的规范和安全。

4.安全设施：在施工现场设置安全设施，如防护网和警示灯，确保施工过程中的安全。

第1篇一、项目概述本项目为一栋高层建筑，建筑高度为100米，共25层，结构形式为框架-剪力墙结构。

为确保施工安全和质量，特制定本钢支撑施工方案。

二、施工准备1. 技术准备- 组织技术人员进行现场勘查，了解工程地质、水文地质情况。

- 研究施工图纸，明确钢支撑的设计要求和使用范围。

- 制定详细的施工方案，包括材料、设备、人员、进度等。

2. 材料准备- 钢支撑材料：选用符合国家标准的Q235B钢材，经焊接、防腐处理后使用。

- 钢筋：选用符合国家标准的HPB300、HRB400等钢筋。

- 钢筋焊接材料：选用E43系列药皮焊条。

- 钢筋绑扎材料：选用22铁丝。

- 钢筋混凝土材料：选用符合国家标准的混凝土，强度等级不低于C30。

3. 设备准备- 施工机械：电焊机、切割机、卷扬机、钢筋调直机、振捣器等。

- 测量工具：水准仪、经纬仪、钢卷尺、全站仪等。

- 安全防护用品：安全帽、安全带、防护眼镜、手套等。

4. 人员准备- 组建专业的施工队伍，包括施工队长、技术员、焊工、钢筋工、混凝土工等。

- 对施工人员进行技术交底和安全教育，确保施工人员掌握施工技能和安全知识。

三、施工工艺1. 基础施工- 按照设计要求进行地基处理，确保地基承载力满足要求。

- 基础混凝土施工前，应清除基坑内的杂物和积水。

- 基础混凝土施工时，应保证混凝土的浇筑质量，防止出现蜂窝、麻面等缺陷。

2. 主体结构施工- 钢筋绑扎：根据设计图纸，按照规范要求进行钢筋绑扎，确保钢筋间距、保护层厚度等符合要求。

- 钢支撑安装：按照设计要求，在适当的位置设置钢支撑，确保支撑的稳定性。

- 钢筋焊接：采用电弧焊进行钢筋焊接，确保焊接质量。

- 混凝土浇筑：按照设计要求，采用分层浇筑、振捣密实的方法进行混凝土浇筑。

3. 钢支撑拆除- 在混凝土强度达到设计要求后，方可拆除钢支撑。

- 拆除钢支撑时，应按照顺序进行，避免对主体结构造成影响。

- 拆除后的钢支撑应进行检查，确认无损坏后，方可再次使用。

一、工程概况本工程为某城市隧道项目，隧道全长XX米，采用单洞双线布置，设计车速为XX公里/小时。

隧道断面采用圆形，净宽为XX米，净高为XX米。

钢支撑采用Q345B级钢材，主要分为直撑、斜撑、连接板等部分。

二、施工准备1. 材料准备：根据设计要求，提前采购合格的钢支撑材料，并做好材料验收工作。

2. 机械设备准备：准备足够的吊车、卷扬机、支撑安装工具等机械设备。

3. 人员准备：组织具有丰富经验的施工队伍，进行施工前的技术培训和安全教育。

4. 施工场地准备：确保施工现场平整、干净，具备施工条件。

三、施工工艺1. 钢支撑运输：将钢支撑运至施工现场，按照设计要求进行摆放。

2. 钢支撑安装：（1）根据设计图纸，确定钢支撑的安装位置。

（2）利用吊车将钢支撑吊装至安装位置，确保钢支撑水平、垂直。

（3）安装直撑：先将直撑与隧道顶部连接，然后调整直撑的间距和角度，使其满足设计要求。

（4）安装斜撑：斜撑与直撑连接，确保斜撑与隧道侧壁垂直。

（5）安装连接板：将连接板安装在直撑和斜撑之间，确保连接牢固。

3. 钢支撑预应力施加：（1）根据设计要求，对钢支撑进行预应力施加。

（2）利用液压千斤顶等设备，对钢支撑进行预应力调整。

（3）预应力施加后，检查钢支撑的预应力值是否符合设计要求。

四、施工质量控制1. 材料质量：确保钢支撑材料符合设计要求，并进行严格验收。

2. 施工质量：按照设计图纸和施工规范进行施工，确保钢支撑安装位置、间距、角度等符合设计要求。

3. 预应力施加：确保预应力施加均匀，预应力值符合设计要求。

4. 施工安全：加强施工现场安全管理，确保施工人员安全。

五、施工进度安排1. 钢支撑运输：XX天。

2. 钢支撑安装：XX天。

3. 预应力施加：XX天。

4. 验收：XX天。

六、注意事项1. 钢支撑运输过程中，注意保护材料，避免损坏。

2. 钢支撑安装过程中，注意施工安全，避免发生安全事故。

3. 预应力施加过程中，确保设备正常工作，避免预应力值不符合设计要求。

基坑钢支撑施工方案基坑钢支撑施工方案一、施工准备：1. 确定基坑的设计深度、形状和大小，并编制详细的施工方案。

2. 根据设计要求选择合适的钢支撑材料，并准备好必要的施工设备和工具。

3. 对施工现场进行清理和整平，确保施工安全。

4. 针对基坑土质情况进行地质勘察和分析，制定相应的支撑措施。

二、施工步骤：1. 搭建钢支撑架：按设计要求选择合适的钢支撑材料，根据基坑的深度和大小进行支撑架的布置。

采用起重机械将钢梁吊装到预定位置，并用钢丝绳将其固定住。

然后，将支撑架的端部与地面刚性连接，形成一个稳定的整体结构。

2. 加固钢支撑：在钢支撑架内外侧设置加固杆或加固板，以增加支撑的稳定性。

加固杆或加固板可以采用钢管、钢板等材料制作，并与钢支撑架进行连接，形成一个刚性连接结构。

3. 安装支撑墙体：根据基坑的形状和大小，选择合适的支撑墙体材料进行安装。

常用的材料有钢板、钢筋混凝土板等，支撑墙体可以用螺栓固定在钢支撑架上，也可以采用焊接等方法进行连接。

4. 实施顶支撑：对于较深的基坑，需要设置顶支撑以增加支撑的稳定性。

顶支撑可采用悬臂梁、水平架等形式进行安装，以承受顶部土压力和上部荷载，并将其传递到地面。

5. 定期检查和维护：施工期间要定期检查支撑结构的稳定性和安全性，并及时进行维护和修补，以确保施工安全。

三、注意事项：1. 施工期间严格按照设计要求进行施工，不得随意改变支撑结构和工艺。

2. 在施工现场设置明显的安全警示标志，保持施工现场的整洁和通畅。

3. 施工期间要合理安排施工人员的工作时间和岗位，确保施工效率和质量。

4. 施工结束后，要对支撑结构进行拆除，并做好施工记录和整理工作。

以上就是基坑钢支撑施工方案的一个简要介绍。

在实际施工中，还需要考虑到具体的土质情况和工程要求，制定详细的施工方案，并根据实际情况进行相应的调整和改进，确保施工安全和质量。

同时，施工人员要具备一定的专业知识和经验，熟悉施工规范和操作技巧，严格遵守相关安全规定，保障施工的顺利进行。

钢支撑施工工艺及质量控制要点在建筑工程和基础设施建设中，钢支撑作为一种重要的临时性支撑结构，发挥着关键的作用。

它能够有效地保证施工过程中的结构稳定性，防止坍塌事故的发生。

下面，我们将详细介绍钢支撑施工工艺及质量控制要点。

一、钢支撑施工工艺流程1、施工准备熟悉施工图纸和技术要求，进行技术交底。

准备好施工所需的材料、设备和工具，如钢材、螺栓、电焊机等。

对施工现场进行清理和平整，确保施工场地符合要求。

2、测量放线根据设计图纸，使用测量仪器准确放出钢支撑的安装位置和轴线。

标记出支撑节点的位置，为后续的安装工作提供依据。

3、钢支撑构件加工按照设计要求和施工规范，对钢材进行切割、焊接、钻孔等加工。

确保加工后的钢支撑构件尺寸准确、焊缝质量合格。

4、钢支撑安装采用吊车或其他起重设备将钢支撑构件吊运至安装位置。

按照从一端到另一端的顺序依次进行安装，注意保持支撑的水平和垂直。

通过螺栓或焊接等方式将钢支撑构件连接牢固。

5、施加预应力使用千斤顶等设备对钢支撑施加预应力，以提高支撑的承载能力。

预应力的大小应根据设计要求和实际情况进行确定，并进行严格的监测和控制。

6、检查验收对安装完成的钢支撑进行全面检查，包括构件的连接、预应力的施加等。

检查合格后，填写验收记录，进行下一道工序的施工。

二、钢支撑施工质量控制要点1、材料质量控制选用符合国家标准和设计要求的钢材，确保钢材的质量和性能。

对钢材的外观、尺寸、化学成分等进行检验，不合格的材料严禁使用。

2、加工质量控制严格按照设计图纸和加工工艺进行钢支撑构件的加工。

控制加工精度，确保构件的尺寸偏差在允许范围内。

对焊缝进行质量检查，焊缝应饱满、均匀，无夹渣、气孔等缺陷。

3、安装质量控制安装前，对基础和预埋件进行检查，确保其符合安装要求。

安装过程中，控制钢支撑的水平度和垂直度，偏差不得超过规定值。

保证钢支撑构件之间的连接牢固可靠，螺栓应拧紧，焊缝应符合要求。

4、预应力施加质量控制预应力施加设备应经过校验，精度符合要求。

钢支撑搭建方法及工艺====================概述----本文档介绍了钢支撑的搭建方法及工艺。

钢支撑是一种常用的结构支撑材料，广泛应用于建筑、桥梁、船舶等领域。

本文将从材料准备、结构设计、搭建步骤等方面进行说明。

材料准备---------钢支撑搭建所需的材料包括：钢管、连接件、固定件、螺栓等。

在选择材料时，需要考虑支撑的承载能力、抗腐蚀性能、耐久性等因素。

材料应符合相关的国家标准和规范要求。

结构设计---------钢支撑的结构设计应根据具体的工程项目进行。

设计师需要考虑支撑的高度、跨度、受力状况等因素，确保支撑结构的稳定性和安全性。

设计过程中还应对支撑材料进行合理的配置和布置，以满足工程要求。

搭建步骤---------1. 清理施工现场并确保施工安全。

2. 按照设计要求进行基础施工，确保支撑的稳定性。

3. 根据支撑的高度和跨度，确定钢支撑的尺寸和数量。

4. 将钢管按照设计要求进行切割和加工，确保连接的准确性。

5. 使用连接件将钢管连接起来，可采用焊接、螺栓连接等方式。

6. 将已连接好的钢管支撑立起，固定在基础上。

7. 进一步加固支撑结构，并进行检查和调整，确保支撑的稳定性和安全性。

8. 完成支撑搭建后，进行验收和测试，确保支撑符合设计要求。

注意事项---------1. 在搭建过程中要注意安全，采取必要的防护措施，避免发生事故。

2. 对钢支撑材料进行质量检查，确保其符合要求。

3. 进行施工前应进行详细的设计和计划，确保搭建过程顺利进行。

4. 对搭建过程进行监督和检查，及时发现和解决问题。

结论----本文介绍了钢支撑的搭建方法及工艺，包括材料准备、结构设计和搭建步骤等内容。

在进行钢支撑搭建时，需要充分考虑安全性和稳定性，同时严格按照设计要求和施工规范进行操作。

通过合理的材料选择和搭建工艺，可以确保钢支撑的质量和性能，提高工程的稳定性和安全性。

References:。

基坑钢支撑施工要点一,钢支撑工程概况支撑系统主要采用混凝土支撑和钢支撑，局部设混凝土角撑。

其中，车站基坑深17.3m，标准段采用三道混凝土横撑（其中端头井第四道和换撑采用钢支撑，钢支撑间距约1.6 ~ 2.6m，钢支撑之间用双拼40b槽钢连接）；北端明挖区间基坑深17.75 ~ 24.88m，采用五道横撑（第一、四道为混凝土支撑，二、三、五道为钢支撑），钢支撑间距约3m ;南端明挖区间基坑开挖深17.31 ~ 17.63m , 采用四道横撑（第一道为混凝土支撑，二~四道为钢支撑），钢支撑间距约3m。

本标段钢支撑均采用Q235钢材，管径①二609mm，壁厚16mm。

二•钢支撑总体施功法支撑架设和土方开挖结合进行，严格按照〃随挖随撑〃的原则逐层开挖，及时支撑，最大限度的减少基坑变形，确保基坑稳定，钢管支撑采用地面上整根拼装，50吨汽车吊进行吊装、架设，200吨千斤顶施加应力。

三■钢支撑施工工艺流程四、钢支撑施工方法1、施工准备基坑开挖前，现场应准备足够数量的钢管支撑、活络头、托架、钢丝绳等材料。

钢管支撑进场后严格按照设计要求及有关规范标准对钢管质量认真检查，严防不合格支撑材料投入使用。

钢管支撑：采用破09、壁厚16mm的钢管焊接制作，端头采用直径750mm钢法兰盘连接，管钢法兰盘厚度不小于20mm。

钢围檩：钢围檩采用双拼40工字钢。

钢楔子：材质为镒钢，厚度分别为2cm、4cm、6cm、8cm、10cm。

高强螺栓：采用M24六角头高强螺栓，螺杆长度10cm。

2、支撑安装1）钢管支撑拼装由于施工场地比较狭小，为减少基坑无支撑暴露时间，缩短每循环支撑施工时间，钢支撑架设时：应先在基坑外进行钢支撑预拼，与基坑宽度核对无误后，再将预拼的钢支撑拆卸分节吊入基坑内，在基坑内拼装完成后，进行架设。

支撑钢管连接：支撑钢管间采用高强螺栓连接，在用螺栓连接时，要求对称用力，防止出现钢管支撑偏心受力。

支撑拼装长度：支撑拼装长度根据基坑宽度、支撑活动端行程等参数综合考虑，一般支撑拼装长度比实际所需长度要短15 ~ 20cm左右。

钢支撑施工方案斜抛撑一、施工准备为了确保钢支撑施工的顺利进行，需要做好以下准备工作：1.施工图纸准备：根据设计要求和项目需求，绘制详细的施工图纸，包括斜抛撑布置图、节点连接图等。

2.材料准备：采购所需的钢支撑材料，包括钢管、螺栓和焊材等。

3.施工设备准备：准备好施工所需的设备，如吊车、起重机等。

4.安全设施准备：设置安全警示标识和安全防护设施，确保施工过程中的安全。

二、施工步骤1. 确定施工位置根据设计要求和施工图纸，确定斜抛撑的布置位置。

在施工现场进行测量，并标记钢支撑的位置。

2. 安装钢管根据施工图纸，将预先加工好的钢管安装在斜抛撑位置上。

使用起重设备将钢管升至安装位置，并确保钢管垂直度和水平度。

3. 连接节点在斜抛撑的连接点处进行节点连接。

使用螺栓将钢管连接在一起，保证连接紧固、牢固。

4. 焊接处理根据施工图纸和设计要求，对钢支撑进行必要的焊接处理。

确保焊接质量符合规范要求，同时保证焊缝的牢固性。

5. 检查和验收施工完成后，进行全面的检查和验收工作。

检查钢支撑的安装质量，包括垂直度、水平度和焊接质量等。

确保施工质量符合设计要求和相关标准。

三、施工注意事项1.安全第一：施工过程中要严格遵守相关的安全操作规范。

提前做好安全培训，并设置相关安全防护设施。

2.工艺要求：按照施工图纸和设计要求进行施工，包括钢管的垂直度、水平度和焊接质量等。

3.管理规范：明确施工责任人员，合理安排施工流程，确保施工进度和质量。

4.施工环境：施工现场要保持整洁，确保施工的正常进行。

重点对施工位置进行保护，防止意外事故的发生。

5.资料保存：施工完成后，将相关施工资料进行整理和保存，方便后续验收和维修使用。

四、施工质量控制1.施工前的检查和确认：在施工前对设计图纸进行认真审查和确认，了解施工要求和细节。

2.现场施工监控：设置专人进行现场监控和巡查，确保施工按照要求进行。

3.质量检测和验收：对施工过程中的关键节点进行质量检测，确保施工质量符合相关标准和要求。

钢支撑施工工艺流程一、引言钢支撑施工工艺是在建筑施工过程中常用的一种施工工艺，其主要目的是为了增加建筑物的稳定性和承重能力，确保建筑物在使用过程中的安全性。

本文将详细介绍钢支撑施工工艺的流程和步骤。

二、施工前准备1. 工程测量：施工前需要进行工程测量，确定支撑位置和尺寸，确保施工的准确性和精度。

2. 材料准备：准备好所需的钢材和支撑材料，确保材料质量符合要求。

3. 设备准备：准备好施工所需的设备和工具，如起重机、焊接设备等。

三、支撑安装1. 确定支撑位置：根据设计图纸和工程要求，确定支撑的位置和数量。

2. 钢支撑制作：根据设计要求和施工图纸，进行钢支撑的制作。

制作过程包括切割、加工、焊接等环节，确保支撑的质量和强度。

3. 支撑安装：将制作好的钢支撑安装到指定位置，采用焊接或螺栓连接等方式与建筑物固定连接。

4. 支撑调整：根据实际情况进行支撑的调整，确保支撑的垂直度和水平度符合要求。

四、支撑加固1. 加固设计：根据建筑物的结构特点和需要加固的部位，进行加固设计。

设计过程包括计算支撑的强度和稳定性等参数。

2. 加固材料准备：准备好所需的加固材料，如钢板、钢筋等。

3. 加固施工：根据加固设计要求，将加固材料安装到支撑部位。

施工过程中需要注意加固材料的固定和连接方式，确保加固效果和安全性。

五、支撑拆除1. 拆除准备：在拆除支撑之前，需要进行相关的准备工作，如确定拆除顺序和方法，准备好拆除所需的工具和设备等。

2. 拆除支撑：按照拆除顺序和方法，逐步拆除支撑。

在拆除过程中要注意安全，避免对建筑物和人员造成损害。

3. 支撑清理：拆除支撑后，需要对施工场地进行清理，清除残留的材料和设备，保持施工场地的整洁和安全。

六、施工质量控制1. 施工过程监控：在施工过程中，进行施工现场的监控和巡视，确保施工按照规范和要求进行。

2. 施工记录和检查：对施工过程进行记录和检查，包括施工质量、施工进度等方面的检查，及时发现和解决问题。
