钢支撑安装施工方案一、施工前准备1.初步设计工作(1)根据工程要求和设计方案，确定钢支撑的数量、型号和尺寸。
(2)编制施工图纸，标明每个支撑的定位和安装要求。
2.材料采购(1)根据设计要求，采购符合国家标准的钢支撑材料。
(2)确保材料的质量和数量符合工程的要求。
3.施工机械和设备准备(1)根据工程要求，确定需要使用的施工机械和设备，如起重机、吊篮等。
(2)检查和确保相关施工机械和设备的完好性和工作状态。
二、安装施工步骤1.现场勘测和标定(1)根据设计图纸和标高，确认支撑的位置和高度。
(2)利用测量工具对支撑的位置和高度进行标定，确保安装的准确性。
2.基础处理(1)对支撑基础进行清理，去除杂物和污垢。
(2)根据设计要求，进一步加固基础，确保其能够承受支撑的重量。
3.支撑组装和安装(1)按照设计要求，将支撑的各个部件进行组装，确保其能够完整、牢固地连接在一起。
(2)使用合适的起重机和吊具，将支撑吊装到预先标定的位置上，并通过调整和校正确保支撑垂直，并与地面平行。
(3)使用螺栓将支撑牢固地固定在基础上，并进行检查和测试，以确保其安装的牢固性和稳定性。
4.安装调整和检测(1)对安装好的支撑进行调整和检测，确保其在使用过程中能够承受预期的荷载和力量。
(2)根据设计要求，对支撑进行水平和垂直度的检测，并进行必要的调整和校正。
5.安全防护措施(1)在施工过程中，所有工人必须佩戴符合要求的安全防护装备，如安全帽、安全鞋等。
(2)施工现场应设置明显的警示标志，确保周围的人员不会发生意外伤害。
(3)严格按照相关安全规范和程序进行施工，确保施工过程中不发生安全事故。
三、施工质量控制1.施工过程中进行现场巡检，确保施工按照设计要求进行。
2.对施工过程中出现的问题，及时进行整改和处理，确保施工质量。
3.施工完成后，进行验收和测试，确保支撑安装的质量和稳定性符合设计要求。
四、文明施工和环保措施1.施工过程中，做到文明施工，减少噪音和尘土的产生，确保周围环境的卫生和安静。
围护结构钢支撑施工工艺工法1 前言1。
1工艺工法概况钢支撑是明挖结构内支撑体系重要组成部分,每根钢支撑有多个短节钢管拼接而成，通过法兰盘进行连接，钢支撑一头安放在钢围檩的托板上，另一头通过活络头安装在对面的一侧，通过活络头用千斤顶对钢支撑按照设计要求预施加一个轴力,并对该轴力实行监控，以便掌握结构变形情况。
在结构拐角处由于距离比较小，不适合架设钢支撑，可以用型钢焊接成短节的型钢支撑作为支撑体系。
1.2工艺原理钢支撑是支撑体系的一种形式.目前较为广泛的应用于地下工程，特别是深基坑开挖工程中最为常见,它主要是将基坑一侧土压力通过钢支撑的作用，传递到另一侧，与另一侧的土压力保持平衡，从而使基坑处于安全的状态，钢支撑轴力的变化能间接的反应出基坑两侧土压力变化情况，因此可以通过对钢支撑轴力监测，正确的指导安全施工。
基坑在开挖过程中，随着深度的增大，两侧土压力也随之增大，土压力通过力的传递到围护结构上，向基坑内侧侵斜，采用刚性的型钢对撑之后，将基坑两侧的土压力很好的平衡.以达到预期效果。
2 工艺工法特点钢支撑施工简单，适用性强，操作方便,时效性强,可周转重复使用。
3 适用范围主要使用在地下工程、深基坑工程.4 主要引用标准4。
1《地铁设计规范》（GB50157)4。
2《建筑基坑工程技术规范》（YB9258）4.3《建筑基坑支护技术规程》(JGJ120）4.4《地下铁道工程施工及验收规范》（GB50299）4。
5《建筑桩基技术规范》(JGJ94)4.6《建筑工程施工现场供用电安全规范》（BG50104）4.7《建筑地基基础设计规范》(GB50007）4。
8《建筑钢结构焊结技术规程》（JGJ81)5 施工方法钢支撑架设与基坑土方开挖是深基坑施工密不可分的两道关键工序，支撑架设极具时间性和协调性，支撑架设的方法、时间、位置及预加力的大小直接关系到深基坑稳定的成败。
支撑架设必须严格满足设计工况要求。
5.1钢支撑拼装过程5。
钢支撑施工技术方案一、引言钢支撑是在施工过程中起到支撑作用的主要结构组件之一。
它们通常用于桥梁、高层建筑、航空维护设施等工程中，为工程提供稳定的支撑和保证施工安全。
本文将介绍钢支撑施工的技术方案，包括施工前的准备工作、施工过程中的安全措施、施工方法的选择等方面。
二、施工前的准备工作1. 设计准备：在开始施工之前，必须进行详细而精确的工程设计。
这包括确定支撑结构的类型、尺寸等。
同时，根据工程实际情况，还需要进行相关结构计算和分析，确保钢支撑能够承受工程载荷，并满足安全要求。
2. 材料准备：根据设计要求，采购所需的钢材和其他相关材料。
在选择钢材时，要注意其质量和性能，确保其具有足够的强度和耐久性。
3. 设备准备：准备好施工所需的设备和工具，例如起重机械、焊接设备等。
4. 现场准备：清理施工现场，确保施工区域平整，并进行必要的临时保护措施，以确保工人和设备的安全。
三、施工过程中的安全措施1. 安全培训：在施工开始之前，对施工人员进行必要的安全培训和指导，明确工作责任和安全要求。
培训内容包括操作安全、防护措施、应急处理等。
2. 安全设施：在施工现场设置必要的安全警示标志和安全护栏，确保工人和周围人员的安全。
为工人配备必要的个人防护装备，如安全帽、防护服、防护眼镜等。
3. 安全监控：设置施工现场的安全监控系统，及时发现并处理潜在的安全隐患。
四、施工方法的选择1. 钢支撑结构的安装：根据设计要求和实际情况，选择合适的安装方法。
常见的安装方法包括焊接、螺栓连接、拼装等。
2. 支撑系统的调整：在安装钢支撑后，进行必要的调整工作，确保支撑结构的稳定性和垂直度。
这可能包括使用调节杆、液压顶千斤顶等。
3. 支撑结构的检测：在施工过程中，要对支撑结构进行定期检测，确保其质量和可靠性。
这可以通过非破坏性检测、视觉检查等方式来进行。
4. 工艺控制：施工过程中，要注意控制施工质量，防止出现焊缺、材料疲劳等问题。
同时，要合理控制施工进度，确保施工按计划进行。
钢支撑施工技术要点1技术要求根据基坑围护结构图纸尺寸，按照计划用量备足各种长度的钢支撑管、活络头及钢垫箱、钢垫块、钢楔块、紧固螺栓、铁板等支撑材料，分类堆放在料场,各种材料必须经质量检验合格方可按施工进度分批进场，确保进场支撑材料均达到设计要求和施工进度要求。
（1）钢管支撑在支撑安设时,应准确定位支撑轴线在设计标高处,保证支撑轴线与承压板的垂直,千斤顶要及时预加顶力,预加力达到设计要求。
表1—1 支撑安装允许误差表（2）开挖第一层土时每一段的开挖长度不超过24m；其他各道支撑开挖时，每小段开挖长度一般不超过6m，每小段支撑开挖时限在8小时到24小时之间。
分层分小段（约6m长)开挖土方和相应安装支撑并施加预应力应控制在24h内完成。
开挖中应及时测定支撑安装点,确保支撑安装中心偏差位置误差控制在容许限值内.（3）钢支撑构件制作应符合《钢结构工程施工质量验收规范》（GB50205-2001）和钢结构焊接规范（GB50661-2011）有关规定，施工时应先焊接好立柱支撑托架,再依次安装角撑、横向（短方向）水平支撑、纵向水平支撑。
所有钢支撑端部支托和连接构造都要能防止因碰撞而移动脱落,支撑应采取可靠措施，防止因压力消减造成的支撑端部移动脱落。
钢支撑应考虑温度应力对支撑结构的不利影响，应对支撑内力进行监测,支撑架设应避免在温度最高或最低时进行。
夏季施工当支撑轴力达到设计值并有增加趋势时，应及时采取在支撑上覆盖麻袋淋水等降温措施。
钢支撑施加预压力前，应检查各节点的连接状况，经确认符合要求后方可施工，施加时应在支撑的两端同步对称进行,预压力应分级施加，加至设计值时，应再次检查各连接点的情况,必要时应对节点加固，待额定压力稳定后锁定。
2钢支撑施工1、钢支撑体系形式基坑钢支撑采用Φ800＊16和Φ609*16的钢管支撑,支撑在双拼H型钢（700*300＊13＊24）围檩上。
钢支撑体系由钢管支撑和防止因钢支撑跨度过大而失稳的中间立柱桩及桩间联系梁构成。

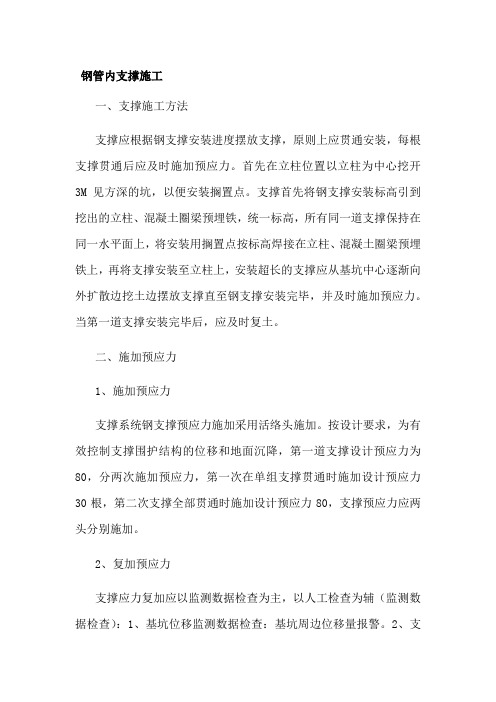

钢管内支撑施工一、支撑施工方法支撑应根据钢支撑安装进度摆放支撑，原则上应贯通安装，每根支撑贯通后应及时施加预应力。
首先在立柱位置以立柱为中心挖开3M见方深的坑，以便安装搁置点。
支撑首先将钢支撑安装标高引到挖出的立柱、混凝土圈梁预埋铁，统一标高，所有同一道支撑保持在同一水平面上，将安装用搁置点按标高焊接在立柱、混凝土圈梁预埋铁上，再将支撑安装至立柱上，安装超长的支撑应从基坑中心逐渐向外扩散边挖土边摆放支撑直至钢支撑安装完毕，并及时施加预应力。
当第一道支撑安装完毕后，应及时复土。
二、施加预应力1、施加预应力支撑系统钢支撑预应力施加采用活络头施加。
按设计要求，为有效控制支撑围护结构的位移和地面沉降，第一道支撑设计预应力为80，分两次施加预应力，第一次在单组支撑贯通时施加设计预应力30根，第二次支撑全部贯通时施加设计预应力80，支撑预应力应两头分别施加。
2、复加预应力支撑应力复加应以监测数据检查为主，以人工检查为辅（监测数据检查）：1、基坑位移监测数据检查：基坑周边位移量报警。
2、支撑轴力监测数据检查：支撑轴力监测数据检查的目的是控制支撑每一单位控制范围内的支撑轴力。
监测单位应将整体支撑作小范围分段，以支撑道数分层布置轴力器作为监控点，还应每天提供以正在施加预应力的支撑之上的一道支撑及暴露时间过长的支撑为重点的所监测的数据给我方，使我方及时根据监测数据复加预应力。
人工检查：人工检查的目的是控制支撑每一单位控制范围内单根松动的支撑轴力。
以榔头敲击无控制点的支撑活络头塞铁，视其松动与否决定是否复加。
其复加位置应主要针对正在施加预应力的支撑之上的一道支撑及暴露时间过长的支撑，监测数据支撑轴力低于预加应力值的支撑应复加预应力。
根据基坑位移监测数据检查须复加应力的，复加应力的值应控制在支撑设计轴力之内。
根据支撑轴力监测数据检查须复加应力的，复加应力的值应控制在预加应力值的110%之内，防止单组支撑复加应力影响到其纵向周边支撑及支撑轴力超过支撑承受力。
钢支撑施工技术要点及保护措施一、钢支撑施工技术要点1. 现场勘察和钢支撑设计在施工前，必须对施工场地进行仔细的勘察，了解地面情况、建筑物的结构、周围环境等，以便钢支撑的设计和选择，确保施工质量和安全。
2. 钢支撑的制作和质量控制钢支撑必须按照设计图纸要求制作和加工，严格控制尺寸、强度和材料质量等方面，保证钢支撑结构的稳定性和安全性。
3. 钢支撑的安装和调整钢支撑的安装要严格按照安装图纸要求进行，安装时必须注意钢支撑和地面之间的间隙，以便进行调整。
同时，在调整钢支撑的时候要注意其是否平稳进行，是否滑移，是否变形等问题。
4. 环境保护和安全措施在施工钢支撑过程中，施工人员必须注意环境保护和安全措施，包括对施工现场的清理、垃圾分类、保持交通畅通等等。
在施工现场要严格遵守安全操作要求，如穿戴安全帽、安全鞋、安全带等，以确保施工人员的安全。
二、钢支撑保护措施1. 防锈处理钢支撑表面必须进行防锈处理，以保证钢支撑具有较长的使用寿命。
如果需要进行喷漆处理，要先进行清理和钢支撑表面的加载处理，然后进行漆光涂装。
2. 防风保护钢支撑高度一般较高，施工人员在安装和调整钢支撑时必须注意安全，特别是在风力较大的气候条件下，要注意防风保护，使用安全帽、防风设施等。
同时，也需要进行风压计算和防弯度的计算和施工措施。
3. 防盗钢支撑材料质量较高，因此需要对钢支撑进行防盗处理，必要时可以安装摄像头、保安系统等。
同时，在施工过程中，要对钢支撑进行严格监管，避免被他人盗取。
4. 环境保护在钢支撑施工过程中，施工人员必须注意环境保护，防止施工过程中产生较大的噪音、污染等情况。
在使用化学药品时要遵循规定，严格控制化学品的使用量，确保不对环境造成危害。
总之，钢支撑作为重要的施工工具，必须严格按照技术标准来进行设计、加工和施工，同时还需要注意保护措施，以确保施工过程的质量、安全和环保性。

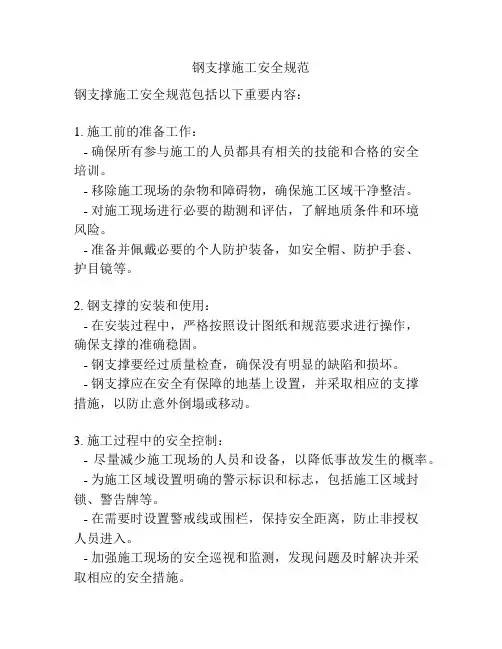

钢支撑施工安全规范
钢支撑施工安全规范包括以下重要内容：
1. 施工前的准备工作：
- 确保所有参与施工的人员都具有相关的技能和合格的安全
培训。
- 移除施工现场的杂物和障碍物，确保施工区域干净整洁。
- 对施工现场进行必要的勘测和评估，了解地质条件和环境
风险。
- 准备并佩戴必要的个人防护装备，如安全帽、防护手套、
护目镜等。
2. 钢支撑的安装和使用：
- 在安装过程中，严格按照设计图纸和规范要求进行操作，
确保支撑的准确稳固。
- 钢支撑要经过质量检查，确保没有明显的缺陷和损坏。
- 钢支撑应在安全有保障的地基上设置，并采取相应的支撑
措施，以防止意外倒塌或移动。
3. 施工过程中的安全控制：
- 尽量减少施工现场的人员和设备，以降低事故发生的概率。
- 为施工区域设置明确的警示标识和标志，包括施工区域封锁、警告牌等。
- 在需要时设置警戒线或围栏，保持安全距离，防止非授权
人员进入。
- 加强施工现场的安全巡视和监测，发现问题及时解决并采
取相应的安全措施。
4. 紧急情况和事故处理：
- 为施工现场配备灭火器、急救箱等常用的安全设备。
- 明确应急疏散路线和出口，并保持通畅。
- 培训工人熟悉逃生路线和安全撤离的步骤。
- 在发生事故或紧急情况时，及时报警并采取适当的救援措施。
总之，钢支撑施工安全规范的目的是确保施工过程中的安全，并为工人提供良好的工作环境，从而减少事故发生的概率。
工人和施工管理人员都应认真遵守这些规范，并严格执行，以确保施工工作的顺利进行。

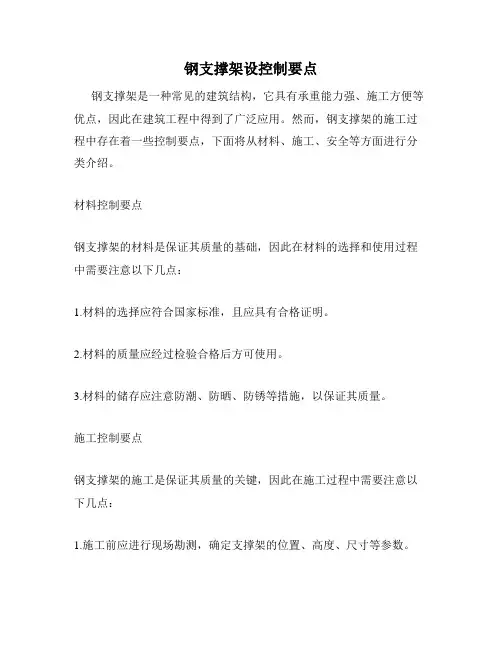

钢支撑架设控制要点
钢支撑架是一种常见的建筑结构，它具有承重能力强、施工方便等优点，因此在建筑工程中得到了广泛应用。
然而，钢支撑架的施工过程中存在着一些控制要点，下面将从材料、施工、安全等方面进行分类介绍。
材料控制要点
钢支撑架的材料是保证其质量的基础，因此在材料的选择和使用过程中需要注意以下几点：
1.材料的选择应符合国家标准，且应具有合格证明。
2.材料的质量应经过检验合格后方可使用。
3.材料的储存应注意防潮、防晒、防锈等措施，以保证其质量。
施工控制要点
钢支撑架的施工是保证其质量的关键，因此在施工过程中需要注意以下几点：
1.施工前应进行现场勘测，确定支撑架的位置、高度、尺寸等参数。
2.施工前应进行安全检查，确保施工现场安全。
3.施工过程中应注意施工顺序，先搭建主体结构，再进行支撑架的搭建。
4.施工过程中应注意支撑架的稳定性，避免支撑架倒塌。
安全控制要点
钢支撑架的施工过程中存在着一定的安全风险，因此需要注意以下几点：
1.施工现场应设置安全警示标志，提醒工人注意安全。
2.施工现场应设置安全防护网，避免工人从高处坠落。
3.施工现场应设置消防器材，以备发生火灾时使用。
4.施工现场应设置应急通道，以备发生紧急情况时使用。
总之，钢支撑架的施工过程中需要注意材料、施工、安全等方面的控
制要点，以保证其质量和安全。
只有在严格控制的基础上，才能建造
出高质量、安全可靠的建筑结构。

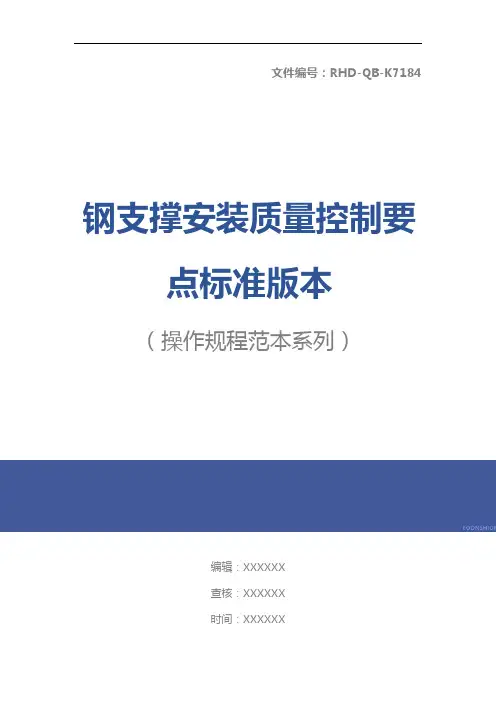

文件编号：RHD-QB-K7184 （操作规程范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX钢支撑安装质量控制要点标准版本钢支撑安装质量控制要点标准版本操作指导：该操作规程文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时必须遵循的程序或步骤。
，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。
一、钢支撑及围檩进场：检验构件大小尺寸是否与设计相符，构件出厂合格证，钢板、钢管、焊丝、高强度螺栓送检，钢支撑做焊缝探伤实验；二、斜撑段及直撑安装：1、围檩底部施做三角托架，尺寸、原材必须符合设计与规范要求，检查螺栓、螺栓打眼深度28.5cm，螺栓安装不得外漏太多，三角托架安装时必须拉线，确保顶面在同一标高，安装完成后，托架必须牢固，螺栓必须设止回垫片，检验合格后方可架设围檩；2、钢围檩必须平直，不得有凹凸不平、起拱、损坏现象，围檩与地下连续墙间距10cm，采用C20细石混凝土填充，两段围檩接口处，采用700*200*20钢板进行封口焊接，围檩必须施做防坠措施，在围檩上部外侧钢板处焊接吊耳，吊耳必须按图纸设计要求设置，采用双面满焊焊接，在吊耳对应的地下连续墙上1m左右位置打眼安装膨胀螺栓，打眼深度22cm，采用M20膨胀螺栓，螺栓插入深度必须符合要求，螺栓紧固时，外漏丝扣必须达到1-2丝，螺母背后设止回垫片，防坠杆件必须符合设计要，防坠拉杆角度应在45°~ 60°之间；围檩与每幅地下连续墙工字钢处采用20mm厚钢板坡口焊接，起到抗剪效果；3、钢支撑斜支座与围檩焊接：同一道钢支撑两个斜支座定位必须准确，保证架设完成后斜撑与围檩两边成等腰三角形，斜支座内部设两块梯形钢肋板，必须与支座成满焊状态，斜支座与围檩焊接面缝隙不宜过大，两侧焊接口采用满焊，焊接完成后及时清除焊渣，斜支座与围檩连接处，大于90°角位置，焊接带肋板；活络端斜支座底部焊接钢牛腿，牛腿必须按图纸要求进行加工，与支座采用双面焊满焊；4、钢支撑拼装与安装：钢支撑应提前拼装完成，拼装过程中，两段支撑接口处不得有错位现象，螺栓必须紧实，每道螺栓螺母后必须设止回垫片；钢支撑吊装架设时，支撑周边除专业施工人员外，不得站人，支撑必须安全平稳的架设到支座牛腿上，活络端、固定端与支座接触面不得偏移；5、支撑轴力加设：采用两个千斤顶在活络端两侧同时加压，加压强度必须严格按照设计（23Mpa）要求进行施工，加压分两次进行，第一次加设设计轴力的50%，持荷时间5-10min，第二次加压到设计轴力100%，持荷时间5-10min，并观察度数表变化，如压力有回弹，需再次实施加压力；6、支撑轴力加设完成后，对围檩三角托架、防坠拉杆、钢支撑连接处螺栓进行二次紧固，在钢支撑两端焊接吊耳及对应地下连续墙上部1.5m位置打眼植入膨胀螺栓，采用花篮螺丝、钢丝绳连接对钢支撑进行防坠保护。
