柴油车-SCR系统部分介绍

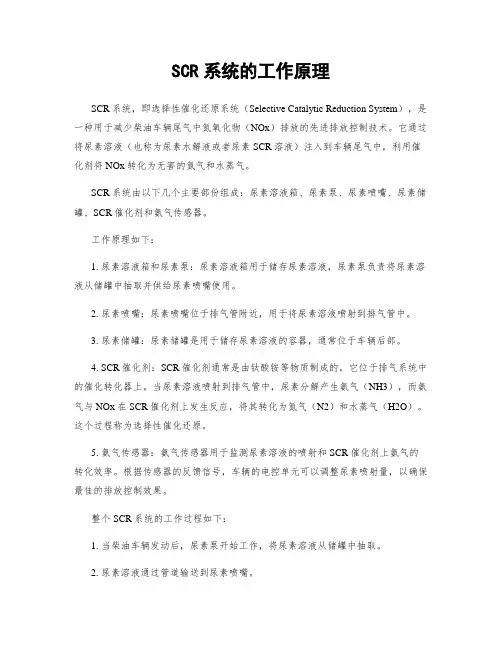

SCR系统的工作原理SCR系统，即选择性催化还原系统（Selective Catalytic Reduction System），是一种用于减少柴油车辆尾气中氮氧化物（NOx）排放的先进排放控制技术。

它通过将尿素溶液（也称为尿素水解液或者尿素SCR溶液）注入到车辆尾气中，利用催化剂将NOx转化为无害的氮气和水蒸气。

SCR系统由以下几个主要部份组成：尿素溶液箱、尿素泵、尿素喷嘴、尿素储罐、SCR催化剂和氨气传感器。

工作原理如下：1. 尿素溶液箱和尿素泵：尿素溶液箱用于储存尿素溶液，尿素泵负责将尿素溶液从储罐中抽取并供给尿素喷嘴使用。

2. 尿素喷嘴：尿素喷嘴位于排气管附近，用于将尿素溶液喷射到排气管中。

3. 尿素储罐：尿素储罐是用于储存尿素溶液的容器，通常位于车辆后部。

4. SCR催化剂：SCR催化剂通常是由钛酸铵等物质制成的，它位于排气系统中的催化转化器上。

当尿素溶液喷射到排气管中，尿素分解产生氨气（NH3），而氨气与NOx在SCR催化剂上发生反应，将其转化为氮气（N2）和水蒸气（H2O）。

这个过程称为选择性催化还原。

5. 氨气传感器：氨气传感器用于监测尿素溶液的喷射和SCR催化剂上氨气的转化效率。

根据传感器的反馈信号，车辆的电控单元可以调整尿素喷射量，以确保最佳的排放控制效果。

整个SCR系统的工作过程如下：1. 当柴油车辆发动后，尿素泵开始工作，将尿素溶液从储罐中抽取。

2. 尿素溶液通过管道输送到尿素喷嘴。

3. 当发动机运行一段时间后，尿素喷嘴开始喷射尿素溶液到排气管中。

4. 尿素溶液在排气管中遇到高温，发生水解反应，产生氨气。

5. 氨气进入SCR催化剂，与NOx发生选择性催化还原反应，将其转化为氮气和水蒸气。

6. 氮气和水蒸气通过排气管排出车辆，不会对环境造成污染。

7. 氨气传感器监测SCR催化剂上氨气的转化效率，并将反馈信号发送给车辆的电控单元。

8. 根据氨气传感器的反馈信号，电控单元调整尿素喷射量，以保持最佳的排放控制效果。

SCR系统的工作原理SCR系统，即选择性催化还原系统，是一种用于柴油车辆尾气净化的技术。

它通过催化剂将氮氧化物（NOx）转化为无害的氮气（N2）和水蒸气（H2O），以减少车辆尾气对环境的污染。

以下是SCR系统的工作原理的详细解释。

1. 尾气进入SCR系统：车辆的尾气首先进入SCR系统，在进入SCR系统之前，尾气中含有大量的氮氧化物（NOx）。

2. 尾气预处理：在进入SCR系统之前，尾气会经过预处理，包括颗粒物过滤器（DPF）和氧化催化剂（DOC）等设备的作用。

颗粒物过滤器用于捕获和去除尾气中的颗粒物，而氧化催化剂用于将一氧化碳（CO）和氢气（HC）转化为二氧化碳（CO2）和水蒸气（H2O）。

3. 尿素喷射：在SCR系统中，尾气进一步进入催化剂，同时尿素溶液（也称为尿素水溶液或尿素SCR溶液）会被喷射到尾气中。

尿素溶液主要由尿素（化学式为CO(NH2)2）和去离子水组成。

4. 尿素分解：尿素溶液在喷射到尾气中后，会经历尿素的分解过程。

在高温环境下，尿素会分解为氨气（NH3）和二氧化碳（CO2）。

氨气是SCR系统中起关键作用的物质，它可以与尾气中的氮氧化物反应。

5. 氮氧化物还原：在SCR催化剂的作用下，氨气与尾气中的氮氧化物发生还原反应。

这个反应的化学方程式如下所示：4NO + 4NH3 + O2 → 4N2 + 6H2O。

在这个反应中，氨气将氮氧化物还原为无害的氮气和水蒸气。

6. 尾气排放：经过SCR系统的处理，尾气中的氮氧化物已经被还原为无害的氮气和水蒸气，同时二氧化碳也会被排放到大气中。

这样就实现了车辆尾气的净化。

SCR系统的工作原理基于催化剂的作用，通过催化剂将氨气与氮氧化物进行还原反应，从而实现尾气的净化。

这种技术具有高效、可靠、成熟的特点，被广泛应用于柴油车辆的尾气处理中。

同时，SCR系统还可以与其他尾气控制技术（如颗粒物过滤器）结合使用，以进一步提高尾气的净化效果。

需要注意的是，SCR系统的正常工作需要尿素溶液的补充，因为尿素在分解过程中会逐渐消耗。

重汽国Ⅳ柴油机SCR系统介绍重汽国Ⅳ柴油机SCR系统介绍SCR技术（Selective Catalytic Reduction）是目前处理柴油机尾气中氮氧化物（NOx）的最为先进的技术之一，重汽在生产国Ⅳ柴油机时采用了SCR系统来满足新的排放标准。

SCR系统由催化还原剂和尿素水溶液组成。

催化还原剂是一种重要的催化剂，有助于将NOx转化为分别具有无毒性的氮气和水蒸气，从而降低了柴油机的尾气排放。

尿素水溶液则是用于供给催化剂，其主要成分为尿素和水，当该水溶液进入催化还原剂后可以在特定温度下分解出氨气，从而促进了催化剂的反应。

重汽国Ⅳ柴油机SCR系统的工作原理是：柴油机燃烧后产生的NOx进入SCR装置，在催化剂的作用下，NOx与尿素水溶液中的氨气发生反应，生成无害的氮氧化物和水。

而且由于这个催化过程中需要的温度相对较高，通常需要通过柴油机的废气再加热，实现SCR系统催化反应。

重汽国Ⅳ柴油机SCR系统的特点是可靠性高，具有良好的效果。

首先，SCR催化剂的制作工艺的加工精度高，耐用程度高，这可以获得一个很好的性能；其次，通过选择适合的尿素水溶液，催化剂的反应速度和效率可以得到很好的提升，使柴油机的尾气排放符合国家的新环保标准，发挥出优秀的功效；此外，SCR系统结构简单，不增加额外成本，相比其他类似技术，SCR装置具有出色的代价效益。

总的来说，重汽国Ⅳ柴油机的SCR系统是一种技术先进、可靠性高、能够成功降低柴油机尾气污染的环保技术。

它成功地解决了NOx排放问题，，有效地减少了对环境的污染，为人们的健康和生活环境提供了承诺。

以下是重汽国Ⅳ柴油机SCR系统相关的数据：1. 重汽国Ⅳ柴油机SCR系统的氮氧化物（NOx）排放量要求：在负载不超过100%的重量情况下，排放量不超过3.5g/kWh；在负载超过100%但不超过110%的情况下，排放量不超过4.5g/kWh。

2. 重汽国Ⅳ柴油机SCR系统使用的尿素水溶液的成分：尿素占比32.5%，水占比67.5%。

SCR系统的工作原理SCR（Selective Catalytic Reduction）系统是一种用于减少柴油发动机尾气中氮氧化物（NOx）排放的技术。

它通过在尾气中注入尿素溶液（也称为尿素水或者尿素尿素水溶液）来实现。

本文将详细介绍SCR系统的工作原理及其组成部份。

一、SCR系统的组成部份SCR系统主要由以下几个组成部份组成：1. 尿素储液箱：储存尿素溶液的容器，通常位于车辆后部。

2. 尿素喷射器：将尿素溶液喷射到尾气中。

3. SCR催化剂：位于尾气管道中的催化剂，用于催化尿素溶液与尾气中的氮氧化物反应。

4. 氮氧化物传感器：用于监测尾气中氮氧化物的浓度。

5. SCR控制单元：控制SCR系统的操作，根据氮氧化物传感器的反馈信号调整尿素喷射量。

二、SCR系统的工作原理SCR系统的工作原理可以分为以下几个步骤：1. 尿素喷射：当发动机运行时，尿素溶液从尿素储液箱中被抽取，并通过尿素喷射器喷射到尾气管道中。

尿素溶液在喷射过程中会迅速蒸发，并将尿素分解成氨气（NH3）和二氧化碳（CO2）。

2. 氨气与氮氧化物的反应：尾气中的氮氧化物与氨气发生化学反应，生成氮气（N2）和水蒸气（H2O）。

这个反应是一个选择性催化还原反应，惟独在SCR催化剂的存在下才干发生。

3. 催化剂的作用：SCR催化剂是由一种或者多种金属（如钒、钨、钛等）组成的，它能够提供活性位点，促进氨气与氮氧化物的反应。

催化剂的作用是加速反应速率，使反应在较低的温度下发生。

4. 氮氧化物传感器的反馈：氮氧化物传感器监测尾气中氮氧化物的浓度，并将反馈信号发送给SCR控制单元。

根据传感器的反馈信号，SCR控制单元可以调整尿素喷射量，以确保催化剂的最佳工作条件。

5. 尾气排放：经过SCR系统处理后，尾气中的氮氧化物被减少到较低的水平，从而达到减少尾气污染物排放的目的。

处理后的尾气主要由氮气、水蒸气和二氧化碳组成，对环境影响较小。

三、SCR系统的优势SCR系统具有以下几个优势：1. 高效减排：SCR系统能够有效减少柴油发动机尾气中的氮氧化物排放，达到严格的排放标准要求。

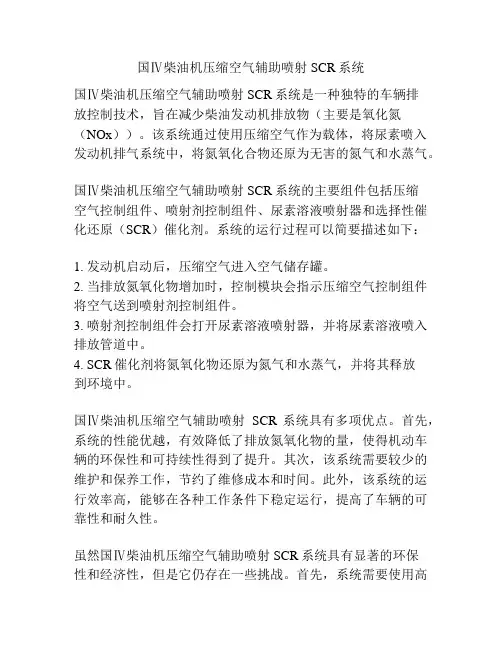

国Ⅳ柴油机压缩空气辅助喷射SCR系统国Ⅳ柴油机压缩空气辅助喷射SCR系统是一种独特的车辆排放控制技术，旨在减少柴油发动机排放物（主要是氧化氮（NOx））。

该系统通过使用压缩空气作为载体，将尿素喷入发动机排气系统中，将氮氧化合物还原为无害的氮气和水蒸气。

国Ⅳ柴油机压缩空气辅助喷射SCR系统的主要组件包括压缩空气控制组件、喷射剂控制组件、尿素溶液喷射器和选择性催化还原（SCR）催化剂。

系统的运行过程可以简要描述如下：1. 发动机启动后，压缩空气进入空气储存罐。

2. 当排放氮氧化物增加时，控制模块会指示压缩空气控制组件将空气送到喷射剂控制组件。

3. 喷射剂控制组件会打开尿素溶液喷射器，并将尿素溶液喷入排放管道中。

4. SCR催化剂将氮氧化物还原为氮气和水蒸气，并将其释放到环境中。

国Ⅳ柴油机压缩空气辅助喷射SCR系统具有多项优点。

首先，系统的性能优越，有效降低了排放氮氧化物的量，使得机动车辆的环保性和可持续性得到了提升。

其次，该系统需要较少的维护和保养工作，节约了维修成本和时间。

此外，该系统的运行效率高，能够在各种工作条件下稳定运行，提高了车辆的可靠性和耐久性。

虽然国Ⅳ柴油机压缩空气辅助喷射SCR系统具有显著的环保性和经济性，但是它仍存在一些挑战。

首先，系统需要使用高质量的尿素溶液，否则会对系统的运行产生负面影响。

其次，系统需要经常清洁和维护，以确保其良好运行。

最后，由于该系统需要使用复杂的控制和监测设备，因此需要较高的技术水平和管理能力。

总的说来，国Ⅳ柴油机压缩空气辅助喷射SCR系统是一种具备很高环保性和经济性的车辆排放控制技术。

虽然该系统在使用中需注意一些挑战，但是其优越的性能和稳定的运行将为全球环保事业做出积极贡献。

除了优越的性能和环保特性，国Ⅳ柴油机压缩空气辅助喷射SCR系统还具有以下好处：1. 可以显著降低机动车污染物排放的数量，保护环境和人类健康。

由于越来越多的国家和地区实施了严格的环境保护法规，这种系统在未来将越来越受到欢迎和需求。

SCR系统的工作原理SCR（选择性催化还原）系统是一种用于减少柴油机尾气中氮氧化物（NOx）排放的技术。

它通过催化剂将尾气中的NOx转化为无害的氮气和水蒸气。

下面将详细介绍SCR系统的工作原理。

1. SCR系统的组成部份SCR系统主要由催化剂、尿素喷射系统和控制单元组成。

催化剂通常是一种由钛、钒、钨等金属组成的陶瓷或者金属网格，用于催化NOx的还原反应。

尿素喷射系统用于喷射尿素溶液（也称为尿素水溶液或者尿素尿素）到催化剂上，以提供还原剂。

控制单元用于监测和控制SCR系统的运行。

2. SCR系统的工作原理SCR系统的工作原理基于尿素的选择性催化还原反应。

具体步骤如下：步骤1：尿素喷射当柴油机运行时，尿素溶液会被喷射到催化剂上。

尿素在催化剂表面分解成氨气（NH3）和二氧化碳（CO2）。

这个过程称为尿素的热解反应。

(NH2)2CO + H2O → NH3 + CO2步骤2：氨气的吸附氨气吸附在催化剂的表面，等待与尾气中的NOx进行反应。

催化剂的表面具有大量的活性位点，可以吸附氨气。

步骤3：NOx的还原尾气中的NOx与吸附在催化剂表面的氨气发生反应，生成氮气（N2）和水蒸气（H2O）。

这个反应称为选择性催化还原反应。

4NO + 4NH3 + O2 → 4N2 + 6H2O步骤4：氨气的再生当催化剂表面的氨气被耗尽时，尿素的喷射会重新开始，以再生氨气供给催化剂。

这个过程是循环进行的，以确保SCR系统的持续运行。

3. SCR系统的控制SCR系统的控制单元通过监测尾气中的NOx浓度、氨气浓度和催化剂温度来实现对SCR系统的精确控制。

控制单元根据这些数据来调整尿素喷射量，以确保催化剂上始终有足够的氨气来与尾气中的NOx反应。

此外，控制单元还可以根据驾驶条件和排放标准的要求来优化SCR系统的性能。

4. SCR系统的优势和应用SCR系统具有以下优势：1）高效减排：SCR系统能够将尾气中的NOx排放降低到90%以上，大大减少了对环境的污染。

SCR系统的工作原理SCR系统，即选择性催化还原（Selective Catalytic Reduction）系统，是一种用于减少柴油发动机尾气中氮氧化物（NOx）排放的排放控制技术。

它通过将尿素溶液（也称为尿素水溶液或者尿素SCR溶液）喷入尾气中，利用催化剂将NOx转化为氮气和水蒸气，从而实现减少有害氮氧化物排放的目的。

SCR系统主要由尿素储液箱、尿素喷射装置、尿素泵、尿素喷射管、尿素喷嘴、尿素氨化催化剂和SCR控制单元等组成。

下面将详细介绍SCR系统的工作原理。

1. 尿素储液箱：尿素储液箱是存放尿素溶液的容器，通常位于车辆后部。

尿素溶液是由尿素和脱离子水（去离子水）混合而成的。

尿素储液箱还配备了液位传感器，用于监测尿素溶液的剩余量。

2. 尿素喷射装置：尿素喷射装置由尿素泵和尿素喷射管组成。

尿素泵负责将尿素溶液从储液箱中抽取，并将其输送到尿素喷射管中。

3. 尿素喷嘴：尿素喷嘴位于尾气管中，用于将尿素溶液喷射到尾气中。

喷射尿素溶液的位置通常选择在柴油颗粒过滤器（DPF）后方，以确保尿素能够充分与尾气中的NOx发生反应。

4. 尿素氨化催化剂：尿素氨化催化剂是SCR系统中的关键部件，它通常由氨化铜（Cu-zeolite）催化剂组成。

当尿素溶液喷射到尾气中时，其中的尿素会在高温下分解为氨气（NH3）和二氧化碳（CO2）。

氨气与NOx在尿素氨化催化剂上发生催化反应，生成氮气（N2）和水蒸气（H2O）。

5. SCR控制单元：SCR控制单元是整个SCR系统的核心控制部件，它通过与车辆的电子控制单元（ECU）通信，监测和控制SCR系统的工作状态。

SCR控制单元根据传感器提供的信息，如尾气温度、尿素溶液剩余量等，调整尿素的喷射量，以确保尿素与尾气中的NOx充分反应。

SCR系统的工作原理如下：1. 当柴油发动机启动后，尾气中的NOx排放较高。

此时，SCR控制单元会检测到尾气中的NOx浓度，并向尿素喷射装置发送信号。

欧Ⅳ柴油机尾气后处理系统（SCR）介绍无锡市凯龙汽车设备制造有限公司2009.121.满足欧Ⅳ的技术路线00.020.040.060.080.10.120.140.1602468NOx (g/kWh)微粒 (g /k W h )2. 凯龙公司SCR系统结构3.凯龙SCR系统零部件清单序号名称数量备注1催化消声器1凯龙2尿素罐1凯龙3尿素喷射计量泵1格兰富4尿素喷嘴1凯龙5Nox传感器1西门子6排气温度传感器2Sensor nite 7带OBD的DCU1凯龙8尿素管及附件1凯龙4.凯龙SCR主要部件1）催化消声器:SCR催化消声器是一个整体式的催化和消声装置，装在一个密封的不锈钢外壳内。

在其内部有四个单元，分别是氨扩散器、催化器、防止氨泄露的氧化层和消声装置（也可以与尾气加热器集成在一起）。

具体零件和技术参数为:Ø载体：NGK或康宁，10.5 “×3 ”和10.5 “×6 ”两种规格；Ø催化剂：巴斯夫公司，高性能催化剂并含有防止氨泄露的氧化层；Ø衬垫：3M公司，高性能陶瓷密封衬垫；Ø封装：无锡凯龙公司，全不锈钢结构，安全可靠；Ø整机参数：宽温度范围内的NOx高转化率，适合于排量为10L以下的各种柴油发动机。

2）尿素存储罐:Ø罐体坚实可靠，耐腐蚀性强，结构简单，使用方便。

Ø传感器由欧洲著名专业制造厂家订做，能够合理的检测出AdBlue的使用情况：监测罐内温度，能够通过发动机热水对罐内结冰的固体加热，保证AdBlue的正常供给；监测罐内液位高度，满液位和零液位、空罐时向后处理系统中央控制模块发出报警信号。

Ø电气信号输送、机械性能满足欧Ⅳ车后处理系统的要求，适合中国北方寒冷地区和南方地区使用。

Ø罐体具有聚四氟乙烯和不锈钢两种结构，可以满足不同客户需求。

3）尿素喷嘴:Ø喷嘴具有四个直径为0.5mm的孔，具有径向喷雾排列形状；Ø喷嘴在管内必须居中且最好安装在直的排气管上，但可以和排气管成任意角度。

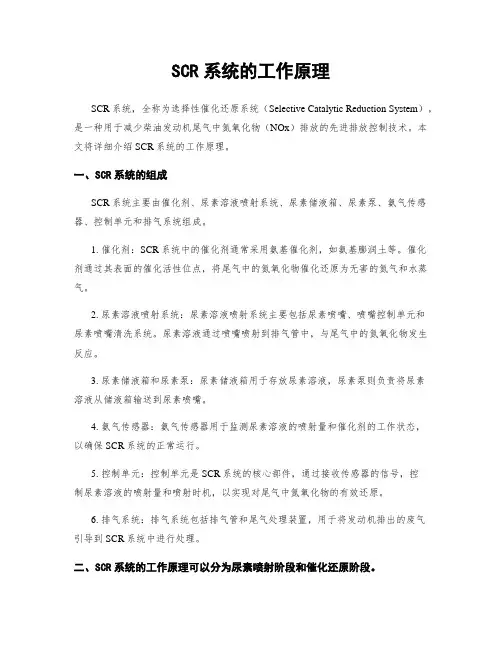

SCR系统的工作原理SCR系统，全称为选择性催化还原系统（Selective Catalytic Reduction System），是一种用于减少柴油发动机尾气中氮氧化物（NOx）排放的先进排放控制技术。

本文将详细介绍SCR系统的工作原理。

一、SCR系统的组成SCR系统主要由催化剂、尿素溶液喷射系统、尿素储液箱、尿素泵、氨气传感器、控制单元和排气系统组成。

1. 催化剂：SCR系统中的催化剂通常采用氨基催化剂，如氨基膨润土等。

催化剂通过其表面的催化活性位点，将尾气中的氮氧化物催化还原为无害的氮气和水蒸气。

2. 尿素溶液喷射系统：尿素溶液喷射系统主要包括尿素喷嘴、喷嘴控制单元和尿素喷嘴清洗系统。

尿素溶液通过喷嘴喷射到排气管中，与尾气中的氮氧化物发生反应。

3. 尿素储液箱和尿素泵：尿素储液箱用于存放尿素溶液，尿素泵则负责将尿素溶液从储液箱输送到尿素喷嘴。

4. 氨气传感器：氨气传感器用于监测尿素溶液的喷射量和催化剂的工作状态，以确保SCR系统的正常运行。

5. 控制单元：控制单元是SCR系统的核心部件，通过接收传感器的信号，控制尿素溶液的喷射量和喷射时机，以实现对尾气中氮氧化物的有效还原。

6. 排气系统：排气系统包括排气管和尾气处理装置，用于将发动机排出的废气引导到SCR系统中进行处理。

二、SCR系统的工作原理可以分为尿素喷射阶段和催化还原阶段。

1. 尿素喷射阶段：当发动机运行时，控制单元会根据传感器的信号，判断尾气中氮氧化物的浓度，并计算出合适的尿素喷射量。

尿素溶液通过尿素泵输送到尿素喷嘴，然后喷射到排气管中与尾气混合。

2. 催化还原阶段：尿素喷射后的尾气进入SCR催化剂，催化剂表面的活性位点与尿素溶液中的氨气发生反应，将氮氧化物催化还原为氮气和水蒸气。

催化剂通过其特殊的结构和化学成份，提供了合适的反应环境和催化活性，使氮氧化物的还原反应能够高效进行。

在SCR系统的工作过程中，控制单元会根据传感器的反馈信号，实时调整尿素喷射量和喷射时机，以确保催化剂的工作温度和效率。
