1、高压断路器(QF)——短路、灭弧、正常负荷高压断路器具有可靠的灭弧装置，其灭弧能力很强，电路正工作时，用来接通或切断负荷电流，在电路发正故障时，防止事故扩大，保证安全运行。
也可用来切断巨大的短路电流。
高压断路器要开断1500V，电流为1500-2000A的电弧，这些电弧可拉长至2m仍然继续燃烧不熄灭。
故灭弧是高压断路器必须解决的问题。
高压断路器按灭弧介质的不同可分为多油灭弧断路器、少油断路器、高压断路器、真空断路器、六氟化硫断路器、磁吹断路器等。
2、负荷开关(QL)——过负荷电流，简单灭弧负荷开关吸具有简单的灭弧装置，其灭弧能力有限，在电路正常工作时，用来接能或切断负荷电流，但在电路断路时，不能用来切断巨大的短路电流，负荷开关断开后，有可见的断开点，是其特点。
3、隔离开关(QS)——无灭弧，有明显断点隔离开关没有特殊的灭弧装置，其灭弧能力微弱，故一般用来隔离电压，将已由短路器切断，没有负荷电流流过的电路接通或切断，而不能用来接能或切断负荷电流。
隔离开关的主要用途是当电气设备需停电检修时，用它来隔离电源电压，并造成一个明显的断开点，以保证检修人员工作的安全。
一般大容量超过400KVA的装断路器，或者真空负荷开关，低于这个的装压气式负荷开关熔断器组合电器，也就是用熔断器来切断过电流!而且熔断器带有撞击器!熔断器动作负荷开关就会跳闸!对于低压装了隔离开关可以方便检修下面的断路器!且隔离开关不能带负荷操作!压断路器的几种类型低压断路器也称为自动空气开关，主要在不频繁操作的低压配电线路或开关柜(箱)中作为电源开关使用，也可用来控制不频繁起动的电动机。
它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，当发生严重过电流、过载、短路、断相、漏电等故障时，能自动切断线路，起到保护作用。
1、框架断路器(万能式)——ACB在额定电流上，原则上额定电流630A心上要求采用框架断路器，塑壳断路器一般为630A(一些新产品可达到1600A)以下。
低压断路器一、低压断路器的分类低压断路器曾称自动开关是一种不仅可以接通和分断正常负荷电流和过负荷电流,还可以接通和分断短路电流的开关电器;低压断路器在电路中除起通断控制作用外,还具有保护功能,如过负荷、短路、欠压和漏电保护等;低压断路器可以手动直接操作和电动操作,有的还可以实现远方遥控操作;低压断路器的分类：低压断路器的分类方式很多按结构形式可分为：框架式断路器ACB又称开启式、万能式断路器;比如ABB的F、Emax系列、施耐德的M、MT 系列、穆勒的IZM系列、西门子的WL系列、国产的DW系列等;框架式断路器所有零件都装在一个绝缘的金属框架内,常为开启式,可装设多种附件,更换触头和部件较为方便;有手操动、储能式、非储能式以及电动式等操动形式;按安装方式可分为固定式和抽屉式两种,固定式外壳采用金属材料,外形尺寸较大,防护等级较低；抽屉式采用工程塑料外壳,结构较为紧凑,防护等级高,检修方便,多用在电源端总开关;过电流脱扣器有热磁式、电磁式单磁、电子式和智能化脱扣器等几种;断路器具有长延时、短延时、瞬时三段保护及接地保护,每种保护整定值均根据其壳架等级在一定范围内可选择或调整;随着微电子技术的发展,现在部分智能型断路器具有区域选择联锁功能,充分保证了动作的灵敏性和选择性;ACB的最大特点是容量大、极限短路分断能力高和足够的短时耐受电流,有的断路器的额定电流高达5000 A,额定短时耐受允许电流Icw 高达100kA 1S;这使得ACB的有很好的选择性和稳定性;ACB的功能完善但价格贵,多用于作为低压配电系统的主开关,以及重要的、负载较大的主干线的保护;塑壳式断路器MCCB又称装置式断路器,比如ABB的lsomaxS、Tmax系列、施耐德的NS、NSX 系列、国产的DZ20系列等;所有零件都密封于外壳中,辅助触点、欠压脱扣器以及分励脱扣器等多采用模块化,由于结构非常紧凑,MCCB基本不能检修;MCCB多为手动操作,大容量也有选择电动操作;由干电子式保护脱扣器的应用,MCCB也具备了三段保护特性,但由于价格因素,采用热磁式或电磁式脱扣器的断路器用量更大;MCCB的特点是体积小、接触防护好、安装使用方便、价格相对便宜;但与ACB比,MCCB的容量小,短路分断能力低,选择性和短时耐受能力差;近年来新型MCCB容量已经做到3000A,极限短路分断能力高达150kA以上,但因结构上的原因,短时耐受能力是最大短板,使选择型MCCB的应用受到局限;由于上述原因,MCCB主要用于未端线路和一些分干线,主要作电动机、小容量配电线路;还有一类叫微型断路器MCB又称微断,比如ABB的S250系列、施耐德的C65系列、国产的DZ47系列等;实际上也是塑壳断路器的一种,因其体积很小把它另列,微断的特点是结构紧凑、接触防护好、安装使用方便、价格便宜,与塑壳式断路器相比容量更小,短路分断能力更低,短时耐受能力更差,主要做微小型电动机、小容量配电线路和照明保护和家用;按保护负载性质和特性可分为：配电保护型、电动机保护型和家用保护型断路器;按脱扣器类型可分为：电磁单磁脱扣器、热磁脱扣器和电子脱扣器,电子脱扣器还可分为拨动开关式、智能数显式;按使用类别分为非选择型A类和选择型B类;A类,这类断路器不设置任何脱扣延时,只要达到定值立即跳闸;承受短路的时间就是瞬时脱扣器动作的时间;此时选择断路器可按Ics或Icu满足短路预期电流,考虑到更严格一些的使用条件,一般我们习惯按Ics满足短路预期电流选择;B类,这类断路器为了实现选择性在小于Icw的短路时延时一定时间脱扣;此时选择断路器就必须按Icw满足短路预期电流;按安装方式分,有固定式、插入式、抽屉式、抽出式和嵌入式等;按极数分,可分为单极、二极、三极和四极式等;二、低压断路器的技术参数含义1.断路器额定电流In;是在给定的环境温度条件下承载的最大连续电流而无异常发热保证断路器正常工作的电流,又称脱扣器额定电流;2.壳架等级额定电流;代表断路器的外形大小的等级,以此表示断路器的最大额定电流;如：施耐德NS160N TMD80,表示为施耐德NS160A壳架,N表示极限分断能力在AC380/415V 条件下为36KA,TMD80表示配电用热磁脱扣器额定电流为80A;3.断路器短路分断能力：极限短路分断能力I cu; 它是在规定的电压、电流和cosΦ的条件下,执行o-co两个试验程序,能完全分断和熄灭电弧,无超出规定的损伤触头损伤和飞弧损伤;试品试后经受一定的工频耐压试验,且过载脱扣器在一定的整定电流下能正常脱扣;满足规定的试验程序所规定的条件,不包括断路器连续承载其额定电流能力的分断能力;它用预期分断电流kA表示在交流情况下用交流分量有效值表示;额定运行工作短路分断能力Ics;它是在规定的电压、电流和cos Φ的条件下,执行o-co-co三个试验程序,能完全分断,熄灭电弧,无超出规定的损伤;试后试品除符合规定的工频耐压和过载脱扣器的验证试验外, 尚须考核温升和操作性能5％电寿命的验证;满足规定的试验程序所规定的条件,包括断路器连续承载其额定电流能力的分断能力．它用预期分断电流kA表示,相当于额定极限短路分断能力规定的百分数中的一档并化整到最接近的整数,它可用Icu的百分数表示例如Ics=25%Icu;另一方面,当额定运行短路分断能力等于额定短时耐受电流时,它可以按额定短时耐受电流值kA规定之,只要它不小于相应的最小值;如果使用类别A的Icu超过200kA,或使用类别B的Icu超过100kA,则制造厂可声明Ics值为50kA;显然Ics比Icu的考核严格;换言之,作了Ics试验后,产品还能继续使用,而Icu则不然,经过Icu试验后,产品不能再用;我们在选择断路器时,为保证能够可靠的断开故障电流,而不致使故障扩大,并在故障过后能够使供电连续性得到保证;一般按Ics来选择断路器的短路分断能力;额定短时允许耐受电流Icw;断路器在短时期内或1S可以承受且无特性变化的最大短路电流;反映了断路器在短时间内所承受的短路热稳定性能;由于使用情况不同,具有三段保护的重要回路断路器,偏重于它的额定运行短路分断能力值,而用于非重要的回路断路器主要确保它有足够的极限短路分断能力值;对此我的理解是：重要回路切除故障电流后断路器要求能够继续供电,承载一段时间的额定电流,在适当的时间更换;而份重要回路,经过极限短路电流的分断和再次的合、分后,已完成其使命,可以停电更换新的停电的影响较小;但是无论是框架式或塑壳式断路器,都有必须具备Icu和Ics 这两个重要的技术指标;只是Ics值在两类断路器上表现略有不同,塑壳式的最小允许Ics 可以是25%Icu,框架式最小允许Ics是50%Icu,Ics=Icu的断路器比较少见,采用旋转双分断点技术的塑壳式断路器,它的限流性能极好,分断能力的裕度很大,可做到Ics=Icu,但价格很高;在实际中应该根据使用情况来选择,有人按其所计算的线路预期短路电流选择断路器时,以断路器的额定运行短路分断能力衡量,来判定某断路器此断路器的极限短路能力大于线路预期短路电流,而运行短路分断能力则低于计算电流为不合格;这是一个误解;4.断路器的过载、短路保护特性; 在断路器所保护的配电系统中,当发生故障时,距故障点最近的断路器能够按规定的保护特性正确的有选择的动作将故障切除,而其他各级断路器不动作,从而将故障所造成的断电限制在最小范围内,使其他无故障供电回路仍能保持正常供电,这就是对断路器保护所要求的;断路器所配备的保护脱扣器有四种：①具有反时限特性的长延时热过载保护,②具有一定时限的短路短延时保护,③短路瞬时保护,④接地保护;在日常的使用中,根据使用意图和技术经济比较,可以选择带四种保护,也可以选长延时、瞬时或短延时三种保护组成三段式保护,还可只选长延时、瞬时两种保护两段式保护,短路瞬时分闸时间一般在20～30ms之内,还可选用只有瞬时速断保护的断路器;5.额定工作电压Ue ;一般表示相间的电压;对于三相四线中性线接地系统是指相地间电压,包括相间电压例如277/480V ,对于三相三线不接地或阻抗接地系统表示相间电压例如480V .断路器额定频率;如果规定断路器只用于一个频率时,则应标明额定频率6.其它还有：使用类别,结构形式、极数、安装方式、安装尺寸,额定工作制,防护等级如果不是IP20时,基准周围空气温度如果不是30℃时;隔离功能;隔离的含义：出于安全的原因,通过使其与所有电源分开的方法切断整个装置或其中一个独立部分的电源;三、低压断路器的选择主要根据负载特点和安装地点使用要求选用断路器的技术参数;1．额定电流、断路分断能力参数的选择断路器的主要技术参数主要有：1.额定电流,2.断路器短路分断能力,此外还要考虑断路器保护特性;额定电流的选择额定电流的选择受若干因素的影响,可按下式计算：In =I l×A×B×C×D×E×F×G式中：In-- 断路器的额定电流I l--负载电流的计算值A-- 环境温度系数B--连接导线截面积系数C-- 负载类别系数D--海拔高度系数E--电源频率系数F--安全系数G--断路器的工作制系数安装环境温度系数环境温度对断路器过载脱扣电流的影响断路器的过载保护依靠热脱扣器来完成,通常热脱扣器额定电流是根据IEC898标准,在基准温度为30℃条件下整定的;热脱扣器与环境温度有直接关系,温度变化会导致断路器额定电流值发生变化;当温度偏离基准温度时,应根据制造商提供的温度与截流系数修正表,来修正断路器的额定电流值;考虑断路器实际安装处的周围温度对断路器发热、过载保护延时特性的影响,一般系数A都由相应产品的校正系数给出;如缺乏相关数据,系数A可按下式选用：A ≤1.1K/K-1∆式中：△K-- 断路器安装在配电柜内时,柜内、外环境温度之差K-- 断路器接线端的允许温升1△K由配电柜的结构型式确定;当柜外的空气温度为+40℃,一般抽屉柜内的温度约为+55℃ ,密封柜约为+60℃ ;断路器允许使用的环境温度按国家标准的规定为+40℃;当它装于配电柜中时：对于一般抽屉柜例如GCK、GCL、GCS等,△K=55-40= l5℃,对密封柜△K =60-40=20℃;2对镀银的铜排新取 K=7O ℃;据此计算系数为：抽屉柜 A ≤701511.1- =对密封柜 A ≤702011.1-=显然对已经使用的产品,则应考虑降容使用,,降容系数α=A -1;对抽屉柜：α=A -1= =;对密封柜：α=A -1= =;导线截面系数B连接导线载面积的大小对断路器的发热的保护特性有直接影响;当实际导线比标准导线的截面小时,导线的热量将流向断路器,导致断路器接线端及触头温升增高,并出现断路器早跳,同时导线的绝缘老化也加速;反之,当实用导线的截面大于标准导线的截面时,断路器触头系统的热量可流向导线使开关动作时间延长,甚至不动作;导线截面大小影响系数可参考表1;表l 导线截面大小影响系数这里应指出的是导线材料为标准铜;负载类别系数C负载类别系数C,按表2选用;海拔高度系数DGB 规定断路器正常使用的海拔高度为2000 m;当高于2000 m 时,由于空气密度降低,对流散热条件变坏,对产品散热不利;同时,灭弧条件也变坏;因此,要考虑海拔高度系数D;有的产品给出不同海拔高度时,产品降容使用系数d,而d=D -1;当未知产品的系数D 时,可按下式进行计算：D =ΔH式中：H--断路器安装的海拔高度,km△H-- 断路器实际安装海拔与2km 的高度差,km计算结果列于表3;表3 海拔高度系数D 计算结果在多数情况下无论电源频率是50Hz或60Hz,对主电路均可不考虑,即E=l按—2002之.3b 对额定电流大于800A的电器,即使在60Hz时仍应考虑涡流及趋肤效应的影响,作发热试验,除非制造厂与用户之间有协议,允许在60 Hz下使用;但当电源频率6O～400 Hz时,由于涡流及趋肤效应引起导体发热,温升升高,故应考虑电源频率对主电路的影响系数E,见表4;值得指出的是,即使50／60 Hz对欠电压继电器电磁式等长期工作的部件,应考虑50 Hz 与60 Hz的转换系数;至于对分励脱扣与电动操动机构等短时工作的部件,因其工作电压范围较宽,可不考虑5OHz与60Hz的区别;安全系数F主要考虑断路器的额定极限与实际电路计算值的相适应,一般取F=;工作制系数G工作制系数G,见表5;表5 工作制系数断路器分断能力的选择断路器的分断指标的意义按标准的规定,断路器的分断能力有两个指标;1额定极限短路分断能力Icu;2额定运行工作短路分断能力Ics;3额定短时耐受电流Icw主要是指短路情况下热稳定能力;在选择电源进线和配电线路的断路器时,偏重按产品的Ics来选择,这有利于保证主干线的持续供电,而对于末端断路器则按断路器的Icu来选择,这样使停电的影响较小;但不能把不小于线路计算预期短路电流值作为选择的唯一的标准;因为Ics<Icu,对某些配电支路,即使Ics小于线路计算的预期短路电流,但其Icu大于线路计算的预期短路电流值,断路器也是可选用的;预期短路电流计算应遵守的原则精确计算线路的预期短路电流比较繁琐;通常采用一些误差不大,而又为工程所许可的简单算法来计算线路的预期短路电流;这些方法所依据的原则是：1对6/的变压器,可以认为高压侧的短路容量为无穷大因6kV侧的短路容量一般为200～400MVA,或更大,因此按无穷大来考虑、误差不足l0％;2GB 50O54-l995低压配电设计规范第条规定,当短路点附近的各电动机的额定电流之和超过短路电流的l％时,应计入电动机反馈电流的影响;3变压器的短路阻抗电压Uk是指二次侧短路时,二次侧电流由于电磁感应使得一次侧电压下降为其额定电压的百分值;反过来,当一次侧为额定电压时,二次侧的电流就是它的预期短路电流;变压器二次侧三相出线端短路电流周期分量有效值为：I sd =Pe3eUkU2式中：Pe--变压器的额定容量,kVAU2e--变压器二次侧额定电压,kV4当断路器距变压器出线端有Lm 的距离时,计算预期的短路电流时应计入Lm 长的导线阻抗的影响;举例：变压器容量为400 kVA 6/,设置变压器二次开关柜,试选择断路器的基本参数变压器的Uk 为4％;计算变压器出线端的线路预期短路电流;Isd=40004.04.03⨯⨯=kA;变压器二次侧的额定电流为：I 2n =4.03400⨯=A,1选择断路器的额定电流：A 为,B 为l 选择标准导线,C 为1,D 为1该装置用于海拔2000 m 以下,E 为150 Hz,F 为,G 为 持续工作制;In =1．24×l ×l ×1×l ××× =A2选择断路器的基本技术参数：额定电流取 In=l000A ；额定电压取 Un=400V ；分断能力取 Ics ==×50=25 kA;断路器额定电流选择还应考虑的因素：断路器的瞬时保护区受导线长度的限制,安装断路器其保护区域内的导线长度必须受控,推荐按下式计算导线的限制长度： Lmax=min 2.115Ie US式中： Lmax--被保护导线的最大长度,mU-- 相电压,取220 VS--被保护导线截面积,mm2 Iemin 电磁脱扣器的最小整定值,A 例：导线截面为16mm,线路电流为63A,选用DZ47—C63断路器作保护,其电磁脱扣器的Iemin=l0×63=630A,计算Lmax;Lmax=6302.11622015⨯⨯⨯=m以上计算表明:该断路器瞬时保护导线最大长度为;在 m 内发生短路时,断路器可在内脱扣断开;如果线路长达8Om 时,得Iemin =550A;为Dz47—63型额定电流63A 的倍;按C 型保护特性曲线,其最快动作时间为2-3s,势必导致线路或设备受损甚至烧坏;以上关于选择低压断路器基本技术参数的方法,可作为选用产品的参考,但如果已在用则可取选用系数的倒数即A 、B 、C 、D 、E 、F 、G -1×In 的办法来验证是否满足负载计算电流的要求;若不符则应更换;在不同厂家的手册中,选择公式或名词表达有所不同,但所表达的意思是一样的;2．其它技术参数的选择1．结构形式、极数、安装方式、安装尺寸应符合安装要求;2．断路器额定工作电压≥电源和负载的额定电压;3．断路器额定频率等于电源频率;4．额定工作制： 断路器的额定工作制可分为8h 工作制和长期工作制两种;5．辅助电路参数：主要为辅助接点特性参数;框架断路器一般具有常开接点、常闭接点各3对,供信号装置及控制回路用；塑壳式断路器一般不具备辅助接点;6．线路末端单相对地短路电流与断路器瞬时或短延时脱扣器整定电流之比≥;7．是否适合隔离分:—适合隔离或不适合隔离;8．其它：脱扣器型式及脱扣器保护特性、使用类别等等;正确选择低压断路器,主要技术参数的选择是最基本的要求,选用不当会造成事故,需引起足够的重视;四、低压断路器的选择性配合和限流名词解释过载在保护脱扣器整定电流In、L、Ir、Ith长延时电流：脱扣器可以承受,且不脱扣的最大工作电流,超过此电流根据反时限曲线按热效应脱扣;短路短延时脱扣器整定电流S、Isd：检测到短路电流时有一个固定的小延时,或按照I2t 的反时限曲线来脱扣;短路瞬时保护脱扣器整定电流Ii、Im：检测到短路电流时马上发出脱扣指令;接地保护脱扣器整定电流Ig：检测到接地短路电流时有一个固定的小延时,或按照I2t的反时限曲线来脱扣;I2t特性：在规定的工作条件下,表示I2t的最大值为预期电流函数电流平方曲线;配电系统的连续、安全供电和可靠的保护是衡量系统质量的标志;先进的系统能最大限度提供供电的连续性和合理的保护,靠断路器的选择性保护和限流;1 选择性保护所谓选择性配合保护,就是在下一级保护电器的保护范围内发生短路,过电流故障时应该由该保护电器动作,上一级保护电器不动作,而当该保护电器拒动时,上一级保护电器才动作,有范围和先后次序的要求以保证对无故障回路供电的连续性;电路如图1所示;图1 系统的选择性保护选择性保护的分类部分选择性在一定的电流范围内能实现选择性保护,但在此电流范围之外不具有选择性保护,这被称为具有部分选择性;比如：当故障电流超过下级断路器的脱扣值,但还小于上级断路器的脱扣值时,则下级跳闸,上级不跳,实现选择性保护;当故障短路电流超过下级断路器的脱扣值,同时也超过上级断路器的脱扣值时,如果上级断路器没有短延时功能,则上下级同时跳闸,甚至下级断路器还未跳,上级断路器就已跳闸,也就是越级跳闸;后果是：不该断电的无故障回路也被停电,即故障波及的范围扩大,并且给处理和分析故障造成了麻烦;全选择性在全电流范围内,都能实现选择性保护,即只有离故障点最近的断路器跳闸;始终能把由于故障造成的停电控制在最小范围内;选择性的实现电流选择性1过载脱扣特性的上下配合;配合原则是上级断路器的约定不动作电流大于下级断路器的约定动作电流,如图2所示;图2上、下级断路器的电流选择性配合①上级ACB或MCCB与下级MCCB的配合符合标准为应满足上>下,即In上>1．24In下;例如：下级100A的MCCB,上级至少要125A的MCCB;②上级MCCB与下级MCB的配合符合标准为对GB10963应满足上 >下,即In上>下;例如：下级32A的MCB,上级至少要的MCCB,则应选用50A的MCCB;③上级MCB与下级MCB的配合符合标准为GB10963对GB10963应满足上 >下,即In上>下;例如：下级l0A的MCB,上级至少要的MCB,则应选用16A的MCCB;在施奈德低压电器应用指南中要求,上下级过载长延时保护脱扣器整定值之比应大于才能保证过载脱扣保护的选择性;过载脱扣特性的上下级断路器的配合如表1所示表1 过载脱扣特性的上下级断路器的配合2瞬动脱扣特性的上下级配合;配合原则是上级断路器的瞬动不动作电流大于下级断路器的瞬动动作电流的峰值;①上级ACB或MCCB与下级MCCB的配合符合标准为对应满足上级特性的下限值8In上大于下级特性的上限峰值21/2×12In下,即In上>下;例如：下级63A的MCCB,上级至少要的MCCB,则应选用160A或以上的MCCB;②上级MCCB与下级C型MCB的配合符合标准为对GB10963应满足上级特性的下限值8In上大于下级特性的上限峰值21/2×10In下,即In上>下;例如：下级40A的C型MCB,上级至少要的MCCB,则应选用80A或以上的MCCB;③上级MCCB与下级D型MCB的配合符合标准为对GB10963应满足上级特性的的下限值8In 上大于下级特性的的上限峰值21/2×14In下,即In上>下;例如：下级40A的D型MCB,上级至少要的MCCB,则应选用100A或以上的MCCB;④上级是C型MCB与下级C型MCB的配合符合标准为GB10963对GB10963应满足上级特性的的下限值5In上大于下级特性的的上限峰值21/2×10In下,即In上>下;例如：下级10A的C型MCB,上级的C型MCB至少要,则应选用32A及以上的C型MCB;⑤上级是C型MCB与下级D型MCB的配合符合标准为GB10963对GB10963应满足上级特性的的下限值5In上大于下级特性的的上限峰值21/2×14In下,即In上>下;例如：下级10A的D型MCB,上级的C型MCB至少要,则应选用40A及以上的C型MCB;在施奈德低压电器应用指南中要求,要满足上下级断路器的全选择性,上下级断路器额定电流之比要大于才可以;瞬动脱扣特性的上下级断路器的配合如表2所示;表2 瞬动脱扣特性的上下级断路器的配合表时间选择性通过上级断路器较下级断路器的延时动作来实现选择性实际上正因为它的“延时”性能,而就使其不动作了;对于A类断路器MCCB,在过载区,可选择到上下级脱扣曲线不重合或不相交;但在瞬动区不能避免交叉或重合;所以,实现时间选择性,上级必须用B类断路器B类断路器——具有短路短延时和短时耐受电流能力的断路器;时间选择性配合如图3所示;图3 上下级断路器的时间选择性配合能量选择性这是基于上下级断路器都具有限流能力并其脱扭陛能能灵敏反映线路中短路能量的一种选择性;当两个断路器检测到大电流时,下级断路器限流非常快,其限制的能量不足以使上级断路器脱扣;上下级断路器的能量曲线如图4所示,当下级的能量曲线位于上级的下方时,就能实现能量选择性;图4 断路器的能量曲线逻辑选择性区域选择性联锁是基于上下级断路器都具备某些智能化功能和通信功能,可以实现逻辑选择性;图5为逻辑选择性的工作示意图;。

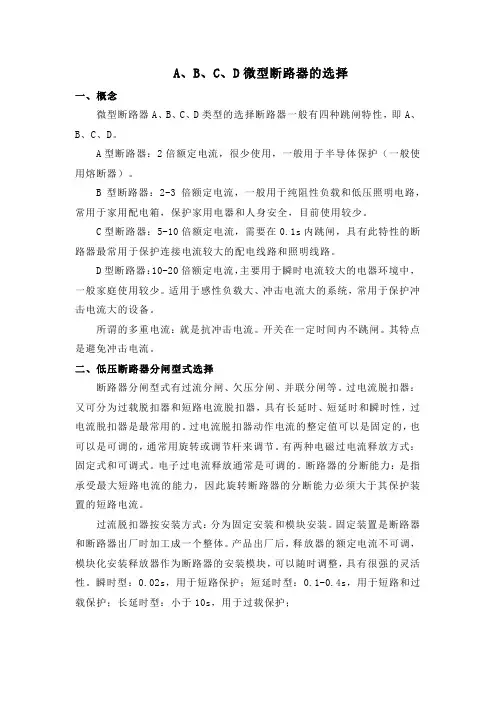

A、B、C、D微型断路器的选择一、概念微型断路器A、B、C、D类型的选择断路器一般有四种跳闸特性，即A、B、C、D。
A型断路器：2倍额定电流，很少使用，一般用于半导体保护（一般使用熔断器）。
B型断路器：2-3倍额定电流，一般用于纯阻性负载和低压照明电路，常用于家用配电箱，保护家用电器和人身安全，目前使用较少。
C型断路器：5-10倍额定电流，需要在0.1s内跳闸，具有此特性的断路器最常用于保护连接电流较大的配电线路和照明线路。
D型断路器：10-20倍额定电流，主要用于瞬时电流较大的电器环境中，一般家庭使用较少。
适用于感性负载大、冲击电流大的系统，常用于保护冲击电流大的设备。
所谓的多重电流：就是抗冲击电流。
开关在一定时间内不跳闸。
其特点是避免冲击电流。
二、低压断路器分闸型式选择断路器分闸型式有过流分闸、欠压分闸、并联分闸等。
过电流脱扣器：又可分为过载脱扣器和短路电流脱扣器，具有长延时、短延时和瞬时性，过电流脱扣器是最常用的。
过电流脱扣器动作电流的整定值可以是固定的，也可以是可调的，通常用旋转或调节杆来调节。
有两种电磁过电流释放方式：固定式和可调式。
电子过电流释放通常是可调的。
断路器的分断能力：是指承受最大短路电流的能力，因此旋转断路器的分断能力必须大于其保护装置的短路电流。
过流脱扣器按安装方式：分为固定安装和模块安装。
固定装置是断路器和断路器出厂时加工成一个整体。
产品出厂后，释放器的额定电流不可调，模块化安装释放器作为断路器的安装模块，可以随时调整，具有很强的灵活性。
瞬时型：0.02s，用于短路保护；短延时型：0.1-0.4s，用于短路和过载保护；长延时型：小于10s，用于过载保护；目前常用的DZ系列空气开关（带漏电保护的小型断路器）有以下规格:C16、C25、C32、C40、C60、C80、C100等，其中C代表C的跳闸电流特性，即跳闸电流，如C20代表20a的跳闸电流，跳闸特性为C曲线。
3500W 热水器安装一般选用C20断路器，6500w热水器安装一般采用C32断路器。
断路器的分类、选型和保护整定，电气设计人员建议收藏好！断路器的选用，应根据具体使用条件选择使用类别，选择额定工作电压、额定电流、脱扣器的整定电流等参数，参照产品样本提供的保护特性曲线选用保护特性，并需对短路特性和灵敏系数进行校验。
断路器是电路或者设备经常都会用到的保护性电路元器件，在电路或者电机运行中必不可少，断路器选择过小，就会造成电路或者设备的频繁跳闸保护，不利于设备的使用，断路器如果选择过大，就无法对电路或者其他的电气设备进行及时有效的保护，这是非常危险的，那么问题来了，电路或者电气设备到底应该配备多大的断路器？断路器怎么选型，保护整定是根据什么来进行?一、断路器的分类（1）框架式断路器（ACB）框架断路器也称为万能式断路器，其所有零件都装在一个绝缘的金属框架内，常为开启式，可装设多种附件，更换触头和部件较为方便，多用在电源端总开关。
过电流脱扣器有电磁式，电子式和智能式脱扣器等几种。
断路器具有长延时、短延时、瞬时及接地故障四段保护，每种保护整定值均根据其壳架等级在一定范围内调整。
框架断路器适用交流50Hz，额定电压380V、660V，额定电流为200A-6300A的配电网络中,主要用来分配电能和保护线路及电源设备免受过载、欠电压、短路，单相接地等故障的危害，该断路器具有多种智能保护功能，可做到选择性保护。
在正常的条件下，可作为线路的不频繁转换之用。
1250A以下的断路器在交流50Hz电压380V 的网络中可用作保护电动机的过载和短路。
框架式断路器还经常应用于变压器400V侧出线总开关、母线联络开关、大容量馈线开关和大型电动机控制开关。
（2）塑壳式断路器（MCCB）塑壳式断路器也被称为装置式断路器，其接地线端子外触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内。
辅助触点，欠电压脱扣器以及分励脱扣器等多采用模块化，结构非常紧凑，一般不考虑维修，适用于作支路的保护开关。
塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。
断路器类型的选择
根据低压配电系统的负载性质、故障类别和对线路保护的要求，确定选用的断路器类型，并符合国家现行的有关标准，具体选定参考表。
从表中可看出，配电用低压断路器按保护性能分，有非选择型（A 类）和选择型（B类）两类。
非选择型A类断路器，一般为瞬时动作，只作短路保护用，也有的为长延时动作，只作过负荷保护用。
选择型B类断路器，有两段保护、三段保护和智能化保护。
两段保护为瞬时或短延时两段，三段保护为瞬时、短延时与长延时特性三段。
其中瞬时和短延时特性适于短路保护，而长延时特性适于过负荷保护。
IEC92《船舶电气》建议，具有三段保护的万能式断路器，偏重于它的运行
短路分断能力值，而大量用于分支线路的塑壳断路器应确保它有足够的极限短路分断能力值。
现在我国生产的断路器主要有热断路器、磁断路器和通地漏泄断路器等几种，用于短路保护和过载保护的脱扣器有瞬时脱扣器、三段保护特性脱扣器和复式脱扣器等几种。
在选择断路器时，设计人员不仅需要考虑电路特性，还应当考虑其他方面的限制条件，如断路器的安装位置及外壳尺寸、施加的是额定交流还是直流电压，单相、多相和极点数目应满足国家电气标准和安全管理机构标准等。
大部分制造厂家都采用固态跳闸装置作为过电流和故障接地保护，固态跳闸装置具有敏感的接地保护特性。
设计人员应该要求制造厂家提供有关固态跳闸装置特性的资料。
断路器按保护特性及用途分类断路器是电力系统中的一种重要保护装置，其主要作用是在电路发生过载、短路等故障时及时切断电路，以保护电源设备和线路不被损坏。
根据保护特性和用途的不同，断路器可以分为多种类型。
下面将对断路器按照保护特性和用途进行分类介绍。
1.按保护特性分类：(1)过载保护型断路器：用于保护线路和设备在电流超过额定值时不受损害。
过载保护型断路器的动作特性与电流大小和时间有关，当电流超过额定值一定时间后，断路器将自动切断电路。
这种类型的断路器主要用于保护线路和设备，防止因电流过大导致的过热和损坏。
(2)短路保护型断路器：用于保护线路和设备在发生短路故障时的安全运行。
短路保护型断路器的动作特性与电流峰值有关，当电路发生短路故障时，电流会瞬间急剧增大，断路器能够在极短的时间内迅速切断电路，以防止短路电流造成的设备损坏和火灾。
(3)过电压保护型断路器：用于保护线路和设备在电压超过额定值时不受损害。
过电压保护型断路器可感测到电压超过设定值后自动切断电路，以防止过高的电压对设备的损坏。
(4)欠电压保护型断路器：用于保护线路和设备在电压低于额定值时能够正常运行。
欠电压保护型断路器可感测到电压低于设定值后自动切断电路，以防止过低的电压对设备的损坏。
2.按用途分类：(1)低压断路器：主要用于低压配电系统中，保护低压线路和设备免受过载和短路等故障的影响。
低压断路器通常具有较低的额定电流和额定电压，广泛应用于住宅、商业和工业领域。
(2)中压断路器：主要用于中压配电系统中，保护中压线路和设备免受过载和短路等故障的影响。
中压断路器通常具有较高的额定电流和额定电压，常见于工业厂区、大型商业建筑和电网系统中。
(3)高压断路器：主要用于高压配电系统和输电系统中，保护高压线路和设备免受过载和短路等故障的影响。
高压断路器通常具有很高的额定电流和额定电压，常见于发电厂、变电站和大型工矿企业等。
(4)智能断路器：智能断路器是一种结合了数字化技术和保护功能的新型断路器。
断路器的类型及应用场合断路器是一种保护电路免受过载和短路的装置。
它广泛应用于各种电力系统和电气设备中，可以有效地保护电路和设备，增强电气安全性。
根据其功能、结构和使用场所的不同，断路器可分为多种不同类型。
下面将介绍几种常见的断路器类型及其应用场合。
1. 空气断路器空气断路器是一种常见的断路器类型，其工作原理是通过空气介质来隔离电路，以实现开断和闭合电路。
它广泛应用于低压电力系统中，可用于保护电力设备、电缆、发电机等。
空气断路器具有结构简单、可靠性高、耐久性强等优点，适用于各种恶劣环境和高负荷条件。
2. 真空断路器真空断路器是一种使用真空作为灭弧介质的断路器，主要用于中、低压电力系统中。
真空断路器具有断电能力强、使用寿命长、可靠性高等优点，被广泛应用于配电系统、电力变压器、电容器等设备的保护中。
3. 油浸断路器油浸断路器是一种将绝缘油作为灭弧介质的断路器，一般用于高压电力系统中。
油浸断路器具有耐受电压高、灭弧性能好、小型化等特点，在发电厂、变电站和工业用电场所等场合广泛应用。
4. SF6 断路器SF6 断路器是一种使用六氟化硫气体作为灭弧介质的断路器，其特点是灭弧能力强、体积小、可靠性高。
此外，SF6 断路器还具有抗湿度、污染和热稳定性好的特点，适用于高压电力系统、变电站和工业用电场所中。
5. 剩余电流断路器（RCD）剩余电流断路器是一种专门用于人身安全保护的断路器，主要用于低压电力系统和家庭电气设备中。
它可以检测到电路中的泄露电流，一旦检测到泄露电流超过设定值，断路器便会迅速切断电路，以避免触电事故的发生。
除了以上几种常见的断路器类型外，还有其他一些特殊用途的断路器，如电子断路器、动力自动重合闸等。
这些断路器在特定的场合中具有特殊的功能和应用。
总之，断路器作为一种重要的电力保护设备，根据其不同的介质、结构和功能特点，可以应用于各种电力系统和电气设备中，以保护电路和设备的安全运行。
不同类型的断路器适用于不同的工作环境和电气负荷，选择合适的断路器对于电力系统的稳定运行和人身安全具有重要意义。
【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！
最全断路器型号与选用原则
一、断路器：
又称自动开关，它是一种既有手动开关作用，又能自动进行
失压、欠压、过载、和短路保护的电器。
它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保
护，当它们发生严重的过载或者短路及欠压等故障时能自动
切断电路，其功能相当于熔断器式开关与过欠热继电器等的
组合。
而且在分断故障电流后一般不需要变更零部件，一获
得了广泛的应用。
二、分类：
按操作方式分有：电动操作、储能操作和手动操作。
按结构分有：万能式和塑壳式。
按使用类别分有：选择型和非选择型。
按灭弧介质分有：油浸式、真空式和空气式。
按动作速度分有：快速型和普通型。
按极数分有：单级、二级、三级和四级等。
按安装方式分有：插入式、固定式和抽屉式等。
三、断路器型号释义
目前我国断路器型号根据国家技术标准的规定，一般由文字
符号和数字按以下方式组成。
其代表意义为：
产品字母代号，用下列字母表示：
S少油断路器
D多油断路器。
A型B型C型D型断路器的选择和区别A型断路器是非选择型，具有长延时和瞬时两段保护功能；B型断路器是选择型，具有长延时和短延时和瞬时三段保护功能。
B型的脱扣器一般是电子式的，容易调节，但是贵很多。
B型对地感性和无冲击电流的配电系统提供保护，分断电流为3-5InC型对感性负荷和高干照明系统提供保护，分断电流为5-7InD型对高感性负荷和有较大冲击电流产生的配电系统提供保护，分断电流为7-10In.选择断路器时要充分考虑应用场所及配电形式再来做选择。
B型主要用于冲击电流小的设备，如白炽灯照明回路，瞬时脱扣电流4~7IN C型主要用于冲击电流一般的设备，如荧光灯，气体放电灯照明，及普通用电设备回路，瞬时脱扣电流7~10IN D型主要用于冲击电流大的设备，如电动机等大启动电流的设备，瞬时脱扣电流8~14IN C型用的最多，产量大，所以最便宜还有一种分类是A类和B 类A类是非选择型，(电工之家)具有长延时和瞬时两段保护功能B类是选择型，具有长延时和短延时和瞬时三段保护功能B类的脱扣器一般是电子式的，容易调节，但是贵很多，选择断路器时充分考虑应用场所及配电形式。
断路器A型、B型、C型和D型脱扣曲线的含义和用途脱扣特性曲线的意思，应用场合不同会有不同的特性曲线（电流-脱扣时间）。
B特性适用于纯阻性负载和低感照明回路；C特性适用于感性负载和高感照明回路；D特性适用于高感负载和较大冲击电流的配电系统；K特性适用于电机保护和变压器配电系统；他们的热脱扣特性和电磁脱扣特性是不一样的特性字母后面的数字是指额定电流如果想有更深的了解可参照GB10963瞬时过载能力，B：2倍、C：5倍、D：10倍IEC60898 标准规定的 III 级限流要求B 型曲线：保护短路电流较小的负载(保护短路电流较小的负载)脱扣特性: 瞬时脱扣范围 (3～5) InC 型曲线：保护常规负载和配电线缆(配电保护)脱扣特性: 瞬时脱扣范围 (5～10) InD 型曲线：保护起动电流大的冲击性负荷 (如电动机，变压器等)(动力保护) 脱扣特性: 瞬时脱扣范围 (10～14) In对于微型断路器来讲，共有四种磁脱扣曲线类型的断路器，脱扣曲线A/B/C/D1、A型脱扣曲线：磁脱扣电流为（2-3）In,适用于保护半导体电子线路，带小功率电源变压器的测量回路或线路长且电流小的系统2、B型脱扣曲线：磁脱扣电流为（3-5）In，适用于保护住户配电系统，家用电器的保护和人身安全保护3、C型脱扣曲线：磁脱扣电流为（5-10）In，适用于保护配电线路以及具有较高接通电流的照明线路4、D型脱扣曲线：磁脱扣电流为（10-20）In，适用于保护具有很高冲击电流的设备，如变压器，电磁阀等。
断路器是控制电流通断的设备，主要应用于对线路及设备的保护，如果电路中出现过载、短路、欠压等故障时，断路器能迅速切断电源，保护线路、负载及相关设备的安全。
断路器被广泛应用于机电设备及线路中，但是随着被保护对象所能承受过载电流的能力不同，选用的断路器的保护特性不同，因此如何选择合适的断路器变得非常重要。
如何选择断路器断路器根据其使用可分为配电型断路器、电机保护型断路器、家用保护型断路器、漏电断路器等，根据它们的保护特性不同，本文介绍如何选择适合的断路器，以便在选择断路器是作为依据。
1、配电用断路器的选择配电用断路器一般是用在低压电网中专门用于分配电能的断路器，包括电源总断路器和负载支路断路器。
在选用这一类断路器时，需特别注意下列选用原则：1）线容许载流量不小于断路器的长延时动作电流整定值。
如果是采用电线电缆的情况，断路器的长延时动作电流整定值可取电线电缆容许载流量的80%。
2）线路中* 大起动电流的电动机的起动时间不大于3倍长延时动作电流整定值的可返回时间。
3）瞬时电流整定值I1:I1=1.1（Ijx+klkIedm）。
其中：kl为电动机起动电流的冲击系数，一般取kl=1.7～2;Iedm为* 大的一台电动机的额定电流。
2、电机保护型断路器的选择电动机有两个特点：一是起动电流通常是额定电流的几倍;二是具有一定的过载能力。
所以，选择断路器来保护电动机时必须要注意到电动机的这两个特点，为保障电动机可靠地运行，在选择断路器时应注意以下几点：1）以电动机的额定电流来确定断路器的长延时动作电流整定值。
2）断路器的6倍长延时动作电流整定值的可返回时间》电动机的实际起动时间。
3）断路器的瞬时动作电流整定值：笼型电动机应为8～15倍脱扣器额定电流;绕线型电动机应为3～6倍脱扣器额定电流。
3、家用保护型断路器的选择在家庭供电中通常把断路器当作总电源保护开关或分支线保护开关用。
如果线路或家用电器发生短路或过载时，断路器能自动跳闸，切断电源，从而有效的保护这些设备免受损坏，将事故缩减到* 小的范围之内。
断路器的主要参数及选择断路器是一种用于保护电气设备和电气线路的电气开关装置，用来切断或恢复电流流经线路的功能。
断路器的主要参数包括额定电流、额定工作电压、额定短路开断电流、断路器类型、断路器动作时间和断路器选择等。
本文将详细介绍这些参数及其选择。
1.额定电流：断路器能够可靠地传递的最大电流。
在选购断路器时，首先需要根据电路负载计算所需的额定电流，以确保断路器能够正常工作。
通常，断路器的额定电流应大于等于负载电流，但不能超过电路允许的最大电流。
2.额定工作电压：断路器能够可靠地工作的电压范围。
根据电路的额定电压选择断路器的额定工作电压，以确保断路器能够在额定电压下正常断开电路。
3.额定短路开断电流：断路器能够安全地断开的最大短路电流。
短路电流是电路中出现故障（例如线路短路）导致的电流过大的情况。
断路器选择时应确保其额定短路开断电流能够满足电路的短路电流要求，以保证设备和人员的安全。
4.断路器类型：常见的断路器类型包括空气断路器、低压断路器、负荷开关、熔断器等。
选择合适的断路器类型需要考虑电路的特点和需求。
例如，空气断路器适用于高压电路，而低压断路器适用于低压电路。
5.断路器动作时间：断路器的动作时间是指在故障发生时断路器切断电路的时间。
断路器的动作时间应尽可能短，以避免电路故障对设备和系统的影响。
通常，断路器的动作时间应小于电路故障耐受能力的极限时间。
6.断路器选择：断路器的选择应综合考虑以上参数和实际需求。
首先需要确定电路的额定电流、额定电压和额定短路开断电流，然后根据断路器类型和可靠性要求选择合适的断路器。
同时，还可以考虑断路器的操作方式（手动或自动）、环境条件（温度、湿度等）和其他特殊要求。
在选择断路器时还应特别注意以下几点：1.断路器应符合国家或地区的标准和规定，确保其质量和安全性。
2.断路器的装置和安装应符合电气规范和要求，保证电路的可靠性和安全性。
3.对于特殊应用，如防爆场所或高湿度环境，需要选用相应的防爆或防潮型断路器。
断路器有１Ｐ，２Ｐ，３Ｐ，４Ｐ．请问极数是指什么，在选择断路器的时候怎么判断选几极的断路器？极数就是指切断线路的导线根数。
1P就是切断一根导线；2P就是同时切断2根导线，一次类推。
极数指断线数．1P、2P用于单相，3P、4P用于三相．当是保护接零时，只能用1P、3P；当是保护接地时，最好用2P、4P 1P+N：只在相线上装设保护器，动作时同时断开相线。
2P：相线和中性线都装设保护器，动作时同时断开相线和中性线。
漏电电流动作保护器简称漏电保护器，又叫漏电保护开关，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。
漏电保护在电气安全领域尚属比较新的技术。
近三十年来，随着电子技术的发展，高灵敏度、快速动作型漏电保护装置获得了极大的发展。
德国、法国、英国、美国、日本等国乃至国际电工委员会都先后建立和修订了漏电保护装置的产品标准及其关联标准和法规。
在我国漏电保护装置生产厂家众多，产品品种繁多，国家制订了国家标准《漏电电流动作保护器》（GB6829-86），该标准对漏电保护器的特性、分类、工作条件和安装条件、结构与性能要求、试验方法、检验规则等方面作出了明确的规定。
一、漏电保护器的原理和构成漏电保护器在反应触电和漏电保护方面具有高灵敏性和动作快速性，这是其他保护电器，如熔断器、自动开关等无法比拟的。
自动开关和熔断器正常时要通过负荷电流，他们的动作保护值要避越正常负荷电流来整定，因此他们的主要作用是用来切断系统的相间短路故障（有的自动开关还具有过载保护功能）。
而漏电保护器是利用系统的剩余电流反应和动作，正常运行时系统的剩余电流几乎为零，故它的动作整定值可以整定得很小（一般为mA级），当系统发生人身触电或设备外壳带电时，出现较大的剩余电流，漏电保护器则通过检测和处理这个剩余电流后可靠地动作，切断电源。
那么漏电保护器是如何起到保护作用呢？我们知道，电气设备漏电时，将呈现异常的电流或电压信号，漏电保护器通过检测、处理此异常电流或电压信号，促使执行机构动作。
一、不同的负载应选用不同类型的断路器最常见的负载有配电线路、电动机和家用与类似家用（照明、家用电器等）三大类。
以此相对应的便有配电保护型、电动机保护型和家用及类似家用保护型的断路器。
这三类断路器的保护性质和保护特性是不相同的。
对配电型断路器而言，它有A类和B类之分：A类为非选择型，B类为选择型。
所谓选择型是指断路器具有过载长延时、短路短延时和短路瞬时的三段保护特性。
万能式（又称框架式）断路器中的DW15系列、DW17（ME）系列、AH系列和DW40、DW45系列中大部分是B型，而DZ5、DZ15、DZ20、TO、TG、CM1、TM30及HSM1等系列和万能式DW15、DW17的某些规格因仅有过载长延时、短路瞬时的二段保护，它们是属于非选择型的A类断路器。
选择性保护，如图1所示。
图 1当F点短路时，只有靠近F点的QF2断路器动作，而上方位的QF1断路器不动作，这就是选择性保护（由于QF1不动作，就使未发生故障的QF3、QF4支路保持供电）。
如果QF2和QF1都是A类断路器，则F点发生短路，短路电流值达一定值时，QF1、QF2同时动作，QF1断路器回路及其下的支路全部停电，就不是选择性保护了。
能够实现选择性保护的原因是，QF1为B类断路器，它具有短路短延时性能，当F点短路时，短路电流流过QF2支路，也流过QF1回路，QF2的瞬时动作脱扣器动作（通常它的全分断时间不大于0.02s），因QF1的短延时，QF1在0.02s内不会动作（它的短延时≥0.1s或0.2、0.3 、0.4s）。
在QF2动作切断故障线路时，整个系统就恢复了正常。
可见，如果要达到选择性保护的要求，上一级的断路器应选用具有三段保护的B型断路器。
对于直接保护电动机的电动机保护型断路器，它只要有过载长延时和短路瞬时的二段保护性能就够了，也就是说它可选择A类断路器（包括塑壳式和万能式），DZ5、DZ15、TO、TG、GM1 、TM30、HSM1及DW15等系列除有配电保护的性能外，它们的630A及以下规格均有保护电动机的功能。
断路器分类及特点高压断路器主要分为多油断路器、少油断路器、六氟化硫断路器、真空断路器、压缩空气断路器等。
它们的特点如下：1.多油断路器实现简洁、价格廉价，但由于用油量大、体积大、检修工作量大且易发生爆炸和火灾现象。
多油式断路器是以绝缘油为灭弧介质及主要绝缘介质的高压断路器，其结构简洁，工艺要求低，但体积大，用钢材和绝缘油都比较多。
2.少油断路器用油少，油箱结构小而结实，具有节约材料、防爆防火等特点。
少油断路器使用平安，使配电装置大大简化，体积小，便于运输。
少油断路器结构简洁，使用历史长，运行阅历丰富，目前在电力系统中仍处于主导地位，我国生产的20kV以下的少油断路器为屋内式，35kV及以上为屋外式。
3.SF6断路器电气性能好，断口电压较高。
设备的操作维护和检修都很便利，检修周期长，且开断性能好，占地面积小，特殊是SF6全封闭组合电器可大大削减变电所的占地面积。
一般来说，由于SF6绝缘介质本身的优良性能，使得SF6断路器获得众多优良特性。
● 断口电压高。
220kV SF6断路器只需要单个断口，因而结构简洁，制造、安装、调试、运行便利；● 允许断路次数多，检修周期长；● 开断性能良好，SF6断路器开断电流大，灭弧时间短，无严峻的截流现象，而且开断容性电流时不产生重燃；● 不易着火，运行更平安；● 占地少；● 价格高。
4.真空断路器以真空作为绝缘和灭弧介质，体积小，重量轻，但对于灭弧室工艺和材料的要求高可连续多次操作，开断性能好，动作时间短，且运行维护简洁，牢靠性高，适用于配电系统操作多的特点，在35kV及以下系统得到广泛应用。
5.空气断路器空气断路器也叫压缩空气断路器。
利用预先储存的压缩空气来灭弧。
压缩空气不仅作为灭弧和绝缘介质，而且还作为传动的动力。
空气断路器短路力量大，动作时间快，尺寸小，重量轻，无火灾危急，但结构简单，价格贵，需要装设压缩空气系统等，主要用于110kV及以上对电气参数和断路时间有较高要求的系统中，以及大型发电机出口需要很大额定电流与开断电路的场合。
空气断路器的种类和选用如今市道上所用的断路器首要有热断路器、磁断路器、复合断路器和通地漏泄断路器(通常称为漏电开关)等几种。
在挑选断路器时,不只需思考设备方位、外壳规范等方面的绑缚条件,更要思考断路器的电路特性:①额外沟通或直流电压;②单相、多相和极点数目;③适用的国家电气规范和安全处理安排规范;④短路分断才调。
1断路器的分类1.1热断路器热断路器选用一个与电路串联的双金属片,在过载时期电流发作的热量会使双金属片变形,然后使断路器跳闸。
与熔断器比照,热断路器有在跳闸后可以从头复位的利益。
一起,还可以用作被维护设备的电源接通和关断开关。
跟着温度的添加,热断路器的跳闸速度加速,并常常会在较低的电流下发作跳闸。
当断路器和体系显露于同一热源时,维护电路可以盯梢设备在更高的温度下来增强配线维护的需求。
假定一个热断路器设备在与被维护设备别离的环境下,则环境温度差可以由一个抵偿型热双金属片进行校对。
例如,坐落飞机座舱外面的断路器是温度抵偿型的,这么其跳闸特性不会随翱翔中多见的温度不坚决而发作改动。
需求进行热断路器维护的包含家用电器、交通、船只、配电盘、医疗设备、视听设备、电源和运动器械等。
1.2磁断路器磁断路器为大大都计划者供应了高精度和高牢靠性的本钱效益型处理计划。
磁断路器的过流检查机理只对被维护电路里的电流改动做出照料,而对环境温度改动的影响不大,因而具有温度安稳性。
磁断路器没有预热时期,因而不会减缓断路器对过载的照料速度,从过载完毕到复位之前没有冷却期。
可以从断路器所需的电流、跳闸点(以安培计)、推延时刻(以秒计)和浪涌处理才调4个独立的方面,对磁断路器的特性进行有关于性地调整。
通常来说,如今有慢速、中速和活络3种跳闸时刻推延曲线纷歧样的磁断路器可供挑选。
当对级联电路和差异电路中的断路器进行匹配时,这些可供挑选的曲线可供应很高的计划活络性。
此外,关于常常需求接受无量涌入电流的设备,还可挑选具有分外涌入构造的磁断路器。
任何忽视电路保护设计的电气或电子产品都埋藏了故障隐患。
保护您的昂贵设备归根结底就是要对包括控制开关、电线和电源在内的整个电气系统加以保护，以避免短路和电流过大情况的发生。
确定针对某项具体应用的合适电路保护器件并不困难，但确实需要费一番思考。
如果电气和电子设备在设计中采用了规格制定得偏松的电路保护器件，则设备将极易因功率冲击而遭到损坏并导致起火的灾难性后果，反之，如果采用规格制定得偏严的电路保护器件，将会引起令人生厌的频繁跳闸现象。
目前的断路器主要有热断路器、磁断路器和通地漏泄断路器等几种。
在选择断路器时，设计师不仅需要考虑以下的电路特性，还应当考虑包括断路器的安装位置以及外壳尺寸方面的限制条件：● 施加的额定交流或直流电压● 单相、多相和极点数目● 适用的国家电气标准和安全管理机构标准● 短路分断能力热断路器热断路器采用一个与电路串联的双金属片。
电流在过载期间产生的热量会使双金属片变形，从而使断路器跳闸。
与保险丝相比，热保护器有一个显著的优点，就是在跳闸后能够重新复位。
它们还可以用作被保护设备的电源接通/关断开关。
随着温度的升高，热断路器的跳闸速度加快，并常常会在较低的电流电平下发生跳闸。
当断路器和系统暴露于同一热源时，这一特性往往很有用处。
在这种情况下，保护电路能够跟踪设备在更高的温度下对于增强配线保护的需求。
如果一个热断路器安装在与被保护设备分离的环境下，则变化的环境温度所造成的影响可以由一个补偿型热双金属片进行校正。
例如，位于飞机座舱外面的断路器是温度补偿型的，这样其跳闸特性不会随飞行中常见的温度波动而发生变化。
此外，由于热断路器内部固有的闩锁机理，使其对冲击和振动极不敏感。
目前，有些高性能的电路保护器件提供了专门针对极大冲击和振动环境的断路器。
需要进行热电路保护的应用包括家用电器、交通、船舶、配电盘、医疗设备、视听设备、电源和运动器械等。
磁断路器磁断路器为大多数设计问题提供了精度和可靠性较高的成本效益型解决方案。
断路器的分类与选择你知道吗
1、高压断路器(QF)——短路、灭弧、正常负荷
高压断路器具有可靠的灭弧装置，其灭弧能力很强，电路正工作时，用来接通或切断负荷电流，在电路发正故障时，防止事故扩大，保证安全运行。
也可用来切断巨大的短路电流。
高压断路器要开断1500V，电流为1500-2000A的电弧，这些电弧可拉长至2m仍然继续燃烧不熄灭。
故灭弧是高压断路器必须解决的问题。
高压断路器按灭弧介质的不同可分为多油灭弧断路器、少油断路器、高压断路器、真空断路器、六氟化硫断路器、磁吹断路器等。
2、负荷开关(QL)——过负荷电流，简单灭弧
负荷开关吸具有简单的灭弧装置，其灭弧能力有限，在电路正常工作时，用来接能或切断负荷电流，但在电路断路时，不能用来切断巨大的短路电流，负荷开关断开后，有可见的断开点，是其特点。
3、隔离开关(QS)——无灭弧，有明显断点
隔离开关没有特殊的灭弧装置，其灭弧能力微弱，故一般用来隔离电压，将已由短路器切断，没有负荷电流流过的电路接通或切断，而不能用来接能或切断负荷电流。
隔离开关的主要用途是当电气设备需停电检修时，用它来隔离电源电压，并造成一个明显的断开点，以保证检修人员工作的安全。
一般大容量超过400KVA的装断路器，或者真空负荷开关，低于这个的装压气式负荷开关熔断器组合电器，也就是用熔断器来切断过电流!而且熔断器带有撞击器!熔断器动作负荷开关就会跳闸!
对于低压装了隔离开关可以方便检修下面的断路器!且隔离开关不能带负荷操作!
低压断路器的几种类型
1、框架断路器(万能式)——ACB
在额定电流上，原则上额定电流630A心上要求采用框架断路器，塑壳断路器一般为630A(一些新产品可达到1600A)以下。
可见框架断路器的额定电流要大很多，一般为630A-6300A。
另外在分段能力上，框架断路器要比塑壳断路器高。
在实际应用中，800A以上的回路或分段能力要求特别高的回路或需要功能较多的回路应该采用框架断路器，630A以下的回路，一般使用塑壳断路器。
框架断路器的所有零件都装在一个绝缘的金属框架内，常为开启式，可装设多种附件，更换触头和部件较为方便，多用在电源端总开关。
过电流脱扣器有电磁式，电子式和智能式脱扣器等几种。
断路器具有长延时、短延时、瞬时及接地故障四段保护，每种保护整定值均根据其壳架等级在一定范围内调整。
2、塑壳断路器——MCCB
能够自动切断电流在电流超过跳脱设定后。
塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。
其脱扣单元分为：热磁脱扣与电子脱扣器。
也被称为装置式断路器，因其接地线端子外触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内。
辅助触点，欠电压脱扣器以及分励脱扣器等多采用模块化，结构非常紧凑，一般不考虑维修，适用于作支路的保护开关。
其多采用手动操作，大容量可选择电动分合。
由于电子式过电流脱扣器的应用，可分为A类和B类两种，B类具有良好的三段保护特性，但由于价格因素，采用热磁式脱扣器的A类产品的市场占有率更高。
塑壳断路器是过电流脱扣器有电磁式和电子式两种，一般电磁式塑壳断路器为非选择性断路器，仅有长延时及瞬时两种保护方式，电子式塑壳断路器有长延时、短延时、瞬时和接地故障四种保护功能。
部分电子式塑壳断路器新推出的产品还带有区域选择性连锁功能。
3、微型断路器——MCB
是建筑电气终端配电装置引中使用最广泛的一种终端保护电器。
用于125A 以下的单相、三相的短路、过载、过压等保护，包括单极1P，二极2P、三极3P、四极4P等四种。
在民用建筑设计中低压断路器主要用于线路的过载、短路、过电流、失压、欠压、接地、漏电、双电源自动切换及电动机的不频繁起动(9种)时的保护、操作等用途，
断路器选择
⑴断路器与断路器的配合应考虑上级断路器的瞬时脱扣器动作值，应大于下级断路器出线端处最大预期短路电流，若由于两级断路器处短路时回路元件阻抗值差别小，使之短路电流值差别不大，则上级断路器可选择带短延时的脱扣器。
⑵限流断路器在短路电流大于或等于其瞬时脱扣器整定值时，将会在数毫秒内脱扣，故下级保护电器不宜用断路器实现选择性保护要求。
⑶具有短延时的断路器，当其时限整定在最大延时时，其通断能力下降，因此，在选择性保护回路中，考虑选择断路器的短延时通断能力应满足要求。
⑷还应考虑上级断路器的短路延时可返回特性与下级断路器的动作特性时间曲线不应相交，短延时特性曲线与瞬时特性曲线间不应相交。
⑸断路器与熔断器配合使用时应考虑上下级的配合，应将断路器的安秒特性曲线与熔断器安秒特性曲线比较，以使在发生短路电流的情况下，具有保护选择性。
⑹断路器作配电线路的保护时，宜选用带长延时动作过流脱扣器的断路器，当线路末端发生单相接地短路时，短路电流不小于断路器瞬时或短延时过流脱扣器整定电流的1.5 倍。
4、以上几种断路器的区别
ACB-万能式(框架式)断路器、MCCB-塑壳断路器、MCB-微型断路器、ELCB-漏电断路器主要区别是：
(1)分断能力不同，ACB的分断能力相对较高，MCCB次之，MCB最差。
(2)安装的位置不同，ACB多被采用作为主断路器(电源端总开关)，因为它本身具有延时功能，能够延时分断和脱扣，而且还具有很好的通信功能和选择性，而MCCB多被采用作为配电电器，在线路的中间位置，因为它只具备分断能力和反时限脱扣能力，不具备选择性，多以只能作为下级保护开关，紧急停止开关HW;MCB多被用在负载端，因为它的分断能力相对比较低一半为6000A和4500A;
(3)外形尺寸也相差很大，MCB的体积小，安装方便，ACB的体积最大，安装繁杂，MCCB处中间。
5.其他分类方法
在电力系统中工作位置的不同分类
(1)发电机断路器。
它主要用来切断发电机母线的短路故障。
发电机断路器主要有3种类型：少油型、压缩空气型和SF6型。
少油型用于短路电流较小的回路，另两种断路器的开断能力很强。
(2)输电断路器。
工作于35kV及以上的输电系统中的断路器，这类断路器要求能进行自动重合闸，而且由于系统稳窟的需要应有较短的开断时间和自动重合闸的无电流间隔时间(O～2s)。
(3)配电断路器。
工作于35kV以下的配电系统中，其额定电压为6～lOkV，额定电流为200～1250A，额定开断电流小，从保证供电的可靠性出发。
这类断路器仍有自动重合闸要求，又因它对系统稳定的影响较小，自动重合闸的无电流间隔时间可以取得大些(0～5s)，对开断时间的要求也可适当放宽。
