断路器分类

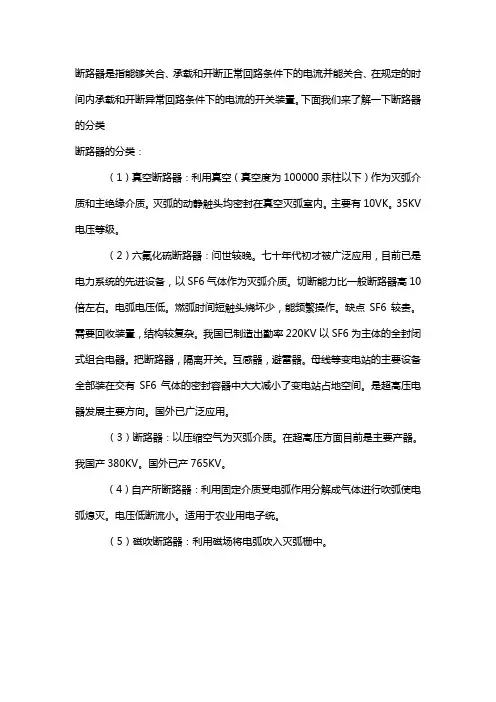

断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。

下面我们来了解一下断路器的分类
断路器的分类：
（1）真空断路器：利用真空（真空度为100000汞柱以下）作为灭弧介质和主绝缘介质。

灭弧的动静触头均密封在真空灭弧室内。

主要有10VK。

35KV 电压等级。

（2）六氟化硫断路器：问世较晚。

七十年代初才被广泛应用，目前已是电力系统的先进设备，以SF6气体作为灭弧介质。

切断能力比一般断路器高10倍左右。

电弧电压低。

燃弧时间短触头烧坏少，能频繁操作。

缺点SF6较贵。

需要回收装置，结构较复杂。

我国已制造出勤率220KV以SF6为主体的全封闭式组合电器。

把断路器，隔离开关。

互感器，避雷器。

母线等变电站的主要设备全部装在交有SF6气体的密封容器中大大减小了变电站占地空间。

是超高压电器发展主要方向。

国外已广泛应用。

（3）断路器：以压缩空气为灭弧介质。

在超高压方面目前是主要产器。

我国产380KV。

国外已产765KV。

（4）自产所断路器：利用固定介质受电弧作用分解成气体进行吹弧使电弧熄灭。

电压低断流小。

适用于农业用电子统。

（5）磁吹断路器：利用磁场将电弧吹入灭弧栅中。

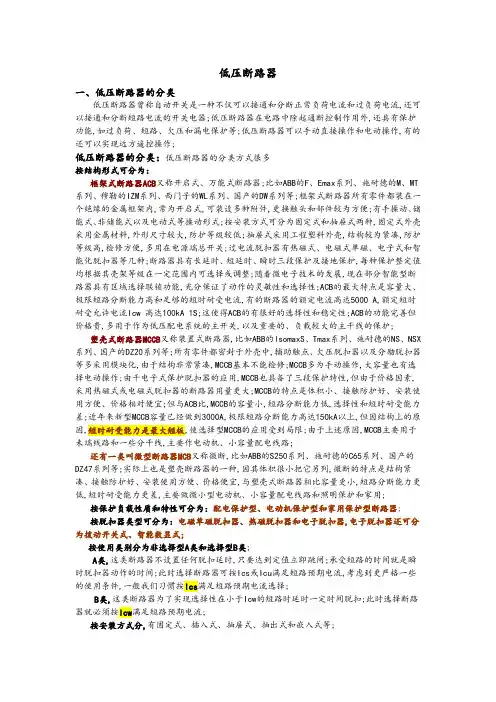

低压断路器一、低压断路器的分类低压断路器曾称自动开关是一种不仅可以接通和分断正常负荷电流和过负荷电流,还可以接通和分断短路电流的开关电器;低压断路器在电路中除起通断控制作用外,还具有保护功能,如过负荷、短路、欠压和漏电保护等;低压断路器可以手动直接操作和电动操作,有的还可以实现远方遥控操作;低压断路器的分类：低压断路器的分类方式很多按结构形式可分为：框架式断路器ACB又称开启式、万能式断路器;比如ABB的F、Emax系列、施耐德的M、MT 系列、穆勒的IZM系列、西门子的WL系列、国产的DW系列等;框架式断路器所有零件都装在一个绝缘的金属框架内,常为开启式,可装设多种附件,更换触头和部件较为方便;有手操动、储能式、非储能式以及电动式等操动形式;按安装方式可分为固定式和抽屉式两种,固定式外壳采用金属材料,外形尺寸较大,防护等级较低；抽屉式采用工程塑料外壳,结构较为紧凑,防护等级高,检修方便,多用在电源端总开关;过电流脱扣器有热磁式、电磁式单磁、电子式和智能化脱扣器等几种;断路器具有长延时、短延时、瞬时三段保护及接地保护,每种保护整定值均根据其壳架等级在一定范围内可选择或调整;随着微电子技术的发展,现在部分智能型断路器具有区域选择联锁功能,充分保证了动作的灵敏性和选择性;ACB的最大特点是容量大、极限短路分断能力高和足够的短时耐受电流,有的断路器的额定电流高达5000 A,额定短时耐受允许电流Icw 高达100kA 1S;这使得ACB的有很好的选择性和稳定性;ACB的功能完善但价格贵,多用于作为低压配电系统的主开关,以及重要的、负载较大的主干线的保护;塑壳式断路器MCCB又称装置式断路器,比如ABB的lsomaxS、Tmax系列、施耐德的NS、NSX 系列、国产的DZ20系列等;所有零件都密封于外壳中,辅助触点、欠压脱扣器以及分励脱扣器等多采用模块化,由于结构非常紧凑,MCCB基本不能检修;MCCB多为手动操作,大容量也有选择电动操作;由干电子式保护脱扣器的应用,MCCB也具备了三段保护特性,但由于价格因素,采用热磁式或电磁式脱扣器的断路器用量更大;MCCB的特点是体积小、接触防护好、安装使用方便、价格相对便宜;但与ACB比,MCCB的容量小,短路分断能力低,选择性和短时耐受能力差;近年来新型MCCB容量已经做到3000A,极限短路分断能力高达150kA以上,但因结构上的原因,短时耐受能力是最大短板,使选择型MCCB的应用受到局限;由于上述原因,MCCB主要用于未端线路和一些分干线,主要作电动机、小容量配电线路;还有一类叫微型断路器MCB又称微断,比如ABB的S250系列、施耐德的C65系列、国产的DZ47系列等;实际上也是塑壳断路器的一种,因其体积很小把它另列,微断的特点是结构紧凑、接触防护好、安装使用方便、价格便宜,与塑壳式断路器相比容量更小,短路分断能力更低,短时耐受能力更差,主要做微小型电动机、小容量配电线路和照明保护和家用;按保护负载性质和特性可分为：配电保护型、电动机保护型和家用保护型断路器;按脱扣器类型可分为：电磁单磁脱扣器、热磁脱扣器和电子脱扣器,电子脱扣器还可分为拨动开关式、智能数显式;按使用类别分为非选择型A类和选择型B类;A类,这类断路器不设置任何脱扣延时,只要达到定值立即跳闸;承受短路的时间就是瞬时脱扣器动作的时间;此时选择断路器可按Ics或Icu满足短路预期电流,考虑到更严格一些的使用条件,一般我们习惯按Ics满足短路预期电流选择;B类,这类断路器为了实现选择性在小于Icw的短路时延时一定时间脱扣;此时选择断路器就必须按Icw满足短路预期电流;按安装方式分,有固定式、插入式、抽屉式、抽出式和嵌入式等;按极数分,可分为单极、二极、三极和四极式等;二、低压断路器的技术参数含义1.断路器额定电流In;是在给定的环境温度条件下承载的最大连续电流而无异常发热保证断路器正常工作的电流,又称脱扣器额定电流;2.壳架等级额定电流;代表断路器的外形大小的等级,以此表示断路器的最大额定电流;如：施耐德NS160N TMD80,表示为施耐德NS160A壳架,N表示极限分断能力在AC380/415V 条件下为36KA,TMD80表示配电用热磁脱扣器额定电流为80A;3.断路器短路分断能力：极限短路分断能力I cu; 它是在规定的电压、电流和cosΦ的条件下,执行o-co两个试验程序,能完全分断和熄灭电弧,无超出规定的损伤触头损伤和飞弧损伤;试品试后经受一定的工频耐压试验,且过载脱扣器在一定的整定电流下能正常脱扣;满足规定的试验程序所规定的条件,不包括断路器连续承载其额定电流能力的分断能力;它用预期分断电流kA表示在交流情况下用交流分量有效值表示;额定运行工作短路分断能力Ics;它是在规定的电压、电流和cos Φ的条件下,执行o-co-co三个试验程序,能完全分断,熄灭电弧,无超出规定的损伤;试后试品除符合规定的工频耐压和过载脱扣器的验证试验外, 尚须考核温升和操作性能5％电寿命的验证;满足规定的试验程序所规定的条件,包括断路器连续承载其额定电流能力的分断能力．它用预期分断电流kA表示,相当于额定极限短路分断能力规定的百分数中的一档并化整到最接近的整数,它可用Icu的百分数表示例如Ics=25%Icu;另一方面,当额定运行短路分断能力等于额定短时耐受电流时,它可以按额定短时耐受电流值kA规定之,只要它不小于相应的最小值;如果使用类别A的Icu超过200kA,或使用类别B的Icu超过100kA,则制造厂可声明Ics值为50kA;显然Ics比Icu的考核严格;换言之,作了Ics试验后,产品还能继续使用,而Icu则不然,经过Icu试验后,产品不能再用;我们在选择断路器时,为保证能够可靠的断开故障电流,而不致使故障扩大,并在故障过后能够使供电连续性得到保证;一般按Ics来选择断路器的短路分断能力;额定短时允许耐受电流Icw;断路器在短时期内或1S可以承受且无特性变化的最大短路电流;反映了断路器在短时间内所承受的短路热稳定性能;由于使用情况不同,具有三段保护的重要回路断路器,偏重于它的额定运行短路分断能力值,而用于非重要的回路断路器主要确保它有足够的极限短路分断能力值;对此我的理解是：重要回路切除故障电流后断路器要求能够继续供电,承载一段时间的额定电流,在适当的时间更换;而份重要回路,经过极限短路电流的分断和再次的合、分后,已完成其使命,可以停电更换新的停电的影响较小;但是无论是框架式或塑壳式断路器,都有必须具备Icu和Ics 这两个重要的技术指标;只是Ics值在两类断路器上表现略有不同,塑壳式的最小允许Ics 可以是25%Icu,框架式最小允许Ics是50%Icu,Ics=Icu的断路器比较少见,采用旋转双分断点技术的塑壳式断路器,它的限流性能极好,分断能力的裕度很大,可做到Ics=Icu,但价格很高;在实际中应该根据使用情况来选择,有人按其所计算的线路预期短路电流选择断路器时,以断路器的额定运行短路分断能力衡量,来判定某断路器此断路器的极限短路能力大于线路预期短路电流,而运行短路分断能力则低于计算电流为不合格;这是一个误解;4.断路器的过载、短路保护特性; 在断路器所保护的配电系统中,当发生故障时,距故障点最近的断路器能够按规定的保护特性正确的有选择的动作将故障切除,而其他各级断路器不动作,从而将故障所造成的断电限制在最小范围内,使其他无故障供电回路仍能保持正常供电,这就是对断路器保护所要求的;断路器所配备的保护脱扣器有四种：①具有反时限特性的长延时热过载保护,②具有一定时限的短路短延时保护,③短路瞬时保护,④接地保护;在日常的使用中,根据使用意图和技术经济比较,可以选择带四种保护,也可以选长延时、瞬时或短延时三种保护组成三段式保护,还可只选长延时、瞬时两种保护两段式保护,短路瞬时分闸时间一般在20～30ms之内,还可选用只有瞬时速断保护的断路器;5.额定工作电压Ue ;一般表示相间的电压;对于三相四线中性线接地系统是指相地间电压,包括相间电压例如277/480V ,对于三相三线不接地或阻抗接地系统表示相间电压例如480V .断路器额定频率;如果规定断路器只用于一个频率时,则应标明额定频率6.其它还有：使用类别,结构形式、极数、安装方式、安装尺寸,额定工作制,防护等级如果不是IP20时,基准周围空气温度如果不是30℃时;隔离功能;隔离的含义：出于安全的原因,通过使其与所有电源分开的方法切断整个装置或其中一个独立部分的电源;三、低压断路器的选择主要根据负载特点和安装地点使用要求选用断路器的技术参数;1．额定电流、断路分断能力参数的选择断路器的主要技术参数主要有：1.额定电流,2.断路器短路分断能力,此外还要考虑断路器保护特性;额定电流的选择额定电流的选择受若干因素的影响,可按下式计算：In =I l×A×B×C×D×E×F×G式中：In-- 断路器的额定电流I l--负载电流的计算值A-- 环境温度系数B--连接导线截面积系数C-- 负载类别系数D--海拔高度系数E--电源频率系数F--安全系数G--断路器的工作制系数安装环境温度系数环境温度对断路器过载脱扣电流的影响断路器的过载保护依靠热脱扣器来完成,通常热脱扣器额定电流是根据IEC898标准,在基准温度为30℃条件下整定的;热脱扣器与环境温度有直接关系,温度变化会导致断路器额定电流值发生变化;当温度偏离基准温度时,应根据制造商提供的温度与截流系数修正表,来修正断路器的额定电流值;考虑断路器实际安装处的周围温度对断路器发热、过载保护延时特性的影响,一般系数A都由相应产品的校正系数给出;如缺乏相关数据,系数A可按下式选用：A ≤1.1K/K-1∆式中：△K-- 断路器安装在配电柜内时,柜内、外环境温度之差K-- 断路器接线端的允许温升1△K由配电柜的结构型式确定;当柜外的空气温度为+40℃,一般抽屉柜内的温度约为+55℃ ,密封柜约为+60℃ ;断路器允许使用的环境温度按国家标准的规定为+40℃;当它装于配电柜中时：对于一般抽屉柜例如GCK、GCL、GCS等,△K=55-40= l5℃,对密封柜△K =60-40=20℃;2对镀银的铜排新取 K=7O ℃;据此计算系数为：抽屉柜 A ≤701511.1- =对密封柜 A ≤702011.1-=显然对已经使用的产品,则应考虑降容使用,,降容系数α=A -1;对抽屉柜：α=A -1= =;对密封柜：α=A -1= =;导线截面系数B连接导线载面积的大小对断路器的发热的保护特性有直接影响;当实际导线比标准导线的截面小时,导线的热量将流向断路器,导致断路器接线端及触头温升增高,并出现断路器早跳,同时导线的绝缘老化也加速;反之,当实用导线的截面大于标准导线的截面时,断路器触头系统的热量可流向导线使开关动作时间延长,甚至不动作;导线截面大小影响系数可参考表1;表l 导线截面大小影响系数这里应指出的是导线材料为标准铜;负载类别系数C负载类别系数C,按表2选用;海拔高度系数DGB 规定断路器正常使用的海拔高度为2000 m;当高于2000 m 时,由于空气密度降低,对流散热条件变坏,对产品散热不利;同时,灭弧条件也变坏;因此,要考虑海拔高度系数D;有的产品给出不同海拔高度时,产品降容使用系数d,而d=D -1;当未知产品的系数D 时,可按下式进行计算：D =ΔH式中：H--断路器安装的海拔高度,km△H-- 断路器实际安装海拔与2km 的高度差,km计算结果列于表3;表3 海拔高度系数D 计算结果在多数情况下无论电源频率是50Hz或60Hz,对主电路均可不考虑,即E=l按—2002之.3b 对额定电流大于800A的电器,即使在60Hz时仍应考虑涡流及趋肤效应的影响,作发热试验,除非制造厂与用户之间有协议,允许在60 Hz下使用;但当电源频率6O～400 Hz时,由于涡流及趋肤效应引起导体发热,温升升高,故应考虑电源频率对主电路的影响系数E,见表4;值得指出的是,即使50／60 Hz对欠电压继电器电磁式等长期工作的部件,应考虑50 Hz 与60 Hz的转换系数;至于对分励脱扣与电动操动机构等短时工作的部件,因其工作电压范围较宽,可不考虑5OHz与60Hz的区别;安全系数F主要考虑断路器的额定极限与实际电路计算值的相适应,一般取F=;工作制系数G工作制系数G,见表5;表5 工作制系数断路器分断能力的选择断路器的分断指标的意义按标准的规定,断路器的分断能力有两个指标;1额定极限短路分断能力Icu;2额定运行工作短路分断能力Ics;3额定短时耐受电流Icw主要是指短路情况下热稳定能力;在选择电源进线和配电线路的断路器时,偏重按产品的Ics来选择,这有利于保证主干线的持续供电,而对于末端断路器则按断路器的Icu来选择,这样使停电的影响较小;但不能把不小于线路计算预期短路电流值作为选择的唯一的标准;因为Ics<Icu,对某些配电支路,即使Ics小于线路计算的预期短路电流,但其Icu大于线路计算的预期短路电流值,断路器也是可选用的;预期短路电流计算应遵守的原则精确计算线路的预期短路电流比较繁琐;通常采用一些误差不大,而又为工程所许可的简单算法来计算线路的预期短路电流;这些方法所依据的原则是：1对6/的变压器,可以认为高压侧的短路容量为无穷大因6kV侧的短路容量一般为200～400MVA,或更大,因此按无穷大来考虑、误差不足l0％;2GB 50O54-l995低压配电设计规范第条规定,当短路点附近的各电动机的额定电流之和超过短路电流的l％时,应计入电动机反馈电流的影响;3变压器的短路阻抗电压Uk是指二次侧短路时,二次侧电流由于电磁感应使得一次侧电压下降为其额定电压的百分值;反过来,当一次侧为额定电压时,二次侧的电流就是它的预期短路电流;变压器二次侧三相出线端短路电流周期分量有效值为：I sd =Pe3eUkU2式中：Pe--变压器的额定容量,kVAU2e--变压器二次侧额定电压,kV4当断路器距变压器出线端有Lm 的距离时,计算预期的短路电流时应计入Lm 长的导线阻抗的影响;举例：变压器容量为400 kVA 6/,设置变压器二次开关柜,试选择断路器的基本参数变压器的Uk 为4％;计算变压器出线端的线路预期短路电流;Isd=40004.04.03⨯⨯=kA;变压器二次侧的额定电流为：I 2n =4.03400⨯=A,1选择断路器的额定电流：A 为,B 为l 选择标准导线,C 为1,D 为1该装置用于海拔2000 m 以下,E 为150 Hz,F 为,G 为 持续工作制;In =1．24×l ×l ×1×l ××× =A2选择断路器的基本技术参数：额定电流取 In=l000A ；额定电压取 Un=400V ；分断能力取 Ics ==×50=25 kA;断路器额定电流选择还应考虑的因素：断路器的瞬时保护区受导线长度的限制,安装断路器其保护区域内的导线长度必须受控,推荐按下式计算导线的限制长度： Lmax=min 2.115Ie US式中： Lmax--被保护导线的最大长度,mU-- 相电压,取220 VS--被保护导线截面积,mm2 Iemin 电磁脱扣器的最小整定值,A 例：导线截面为16mm,线路电流为63A,选用DZ47—C63断路器作保护,其电磁脱扣器的Iemin=l0×63=630A,计算Lmax;Lmax=6302.11622015⨯⨯⨯=m以上计算表明:该断路器瞬时保护导线最大长度为;在 m 内发生短路时,断路器可在内脱扣断开;如果线路长达8Om 时,得Iemin =550A;为Dz47—63型额定电流63A 的倍;按C 型保护特性曲线,其最快动作时间为2-3s,势必导致线路或设备受损甚至烧坏;以上关于选择低压断路器基本技术参数的方法,可作为选用产品的参考,但如果已在用则可取选用系数的倒数即A 、B 、C 、D 、E 、F 、G -1×In 的办法来验证是否满足负载计算电流的要求;若不符则应更换;在不同厂家的手册中,选择公式或名词表达有所不同,但所表达的意思是一样的;2．其它技术参数的选择1．结构形式、极数、安装方式、安装尺寸应符合安装要求;2．断路器额定工作电压≥电源和负载的额定电压;3．断路器额定频率等于电源频率;4．额定工作制： 断路器的额定工作制可分为8h 工作制和长期工作制两种;5．辅助电路参数：主要为辅助接点特性参数;框架断路器一般具有常开接点、常闭接点各3对,供信号装置及控制回路用；塑壳式断路器一般不具备辅助接点;6．线路末端单相对地短路电流与断路器瞬时或短延时脱扣器整定电流之比≥;7．是否适合隔离分:—适合隔离或不适合隔离;8．其它：脱扣器型式及脱扣器保护特性、使用类别等等;正确选择低压断路器,主要技术参数的选择是最基本的要求,选用不当会造成事故,需引起足够的重视;四、低压断路器的选择性配合和限流名词解释过载在保护脱扣器整定电流In、L、Ir、Ith长延时电流：脱扣器可以承受,且不脱扣的最大工作电流,超过此电流根据反时限曲线按热效应脱扣;短路短延时脱扣器整定电流S、Isd：检测到短路电流时有一个固定的小延时,或按照I2t 的反时限曲线来脱扣;短路瞬时保护脱扣器整定电流Ii、Im：检测到短路电流时马上发出脱扣指令;接地保护脱扣器整定电流Ig：检测到接地短路电流时有一个固定的小延时,或按照I2t的反时限曲线来脱扣;I2t特性：在规定的工作条件下,表示I2t的最大值为预期电流函数电流平方曲线;配电系统的连续、安全供电和可靠的保护是衡量系统质量的标志;先进的系统能最大限度提供供电的连续性和合理的保护,靠断路器的选择性保护和限流;1 选择性保护所谓选择性配合保护,就是在下一级保护电器的保护范围内发生短路,过电流故障时应该由该保护电器动作,上一级保护电器不动作,而当该保护电器拒动时,上一级保护电器才动作,有范围和先后次序的要求以保证对无故障回路供电的连续性;电路如图1所示;图1 系统的选择性保护选择性保护的分类部分选择性在一定的电流范围内能实现选择性保护,但在此电流范围之外不具有选择性保护,这被称为具有部分选择性;比如：当故障电流超过下级断路器的脱扣值,但还小于上级断路器的脱扣值时,则下级跳闸,上级不跳,实现选择性保护;当故障短路电流超过下级断路器的脱扣值,同时也超过上级断路器的脱扣值时,如果上级断路器没有短延时功能,则上下级同时跳闸,甚至下级断路器还未跳,上级断路器就已跳闸,也就是越级跳闸;后果是：不该断电的无故障回路也被停电,即故障波及的范围扩大,并且给处理和分析故障造成了麻烦;全选择性在全电流范围内,都能实现选择性保护,即只有离故障点最近的断路器跳闸;始终能把由于故障造成的停电控制在最小范围内;选择性的实现电流选择性1过载脱扣特性的上下配合;配合原则是上级断路器的约定不动作电流大于下级断路器的约定动作电流,如图2所示;图2上、下级断路器的电流选择性配合①上级ACB或MCCB与下级MCCB的配合符合标准为应满足上>下,即In上>1．24In下;例如：下级100A的MCCB,上级至少要125A的MCCB;②上级MCCB与下级MCB的配合符合标准为对GB10963应满足上 >下,即In上>下;例如：下级32A的MCB,上级至少要的MCCB,则应选用50A的MCCB;③上级MCB与下级MCB的配合符合标准为GB10963对GB10963应满足上 >下,即In上>下;例如：下级l0A的MCB,上级至少要的MCB,则应选用16A的MCCB;在施奈德低压电器应用指南中要求,上下级过载长延时保护脱扣器整定值之比应大于才能保证过载脱扣保护的选择性;过载脱扣特性的上下级断路器的配合如表1所示表1 过载脱扣特性的上下级断路器的配合2瞬动脱扣特性的上下级配合;配合原则是上级断路器的瞬动不动作电流大于下级断路器的瞬动动作电流的峰值;①上级ACB或MCCB与下级MCCB的配合符合标准为对应满足上级特性的下限值8In上大于下级特性的上限峰值21/2×12In下,即In上>下;例如：下级63A的MCCB,上级至少要的MCCB,则应选用160A或以上的MCCB;②上级MCCB与下级C型MCB的配合符合标准为对GB10963应满足上级特性的下限值8In上大于下级特性的上限峰值21/2×10In下,即In上>下;例如：下级40A的C型MCB,上级至少要的MCCB,则应选用80A或以上的MCCB;③上级MCCB与下级D型MCB的配合符合标准为对GB10963应满足上级特性的的下限值8In 上大于下级特性的的上限峰值21/2×14In下,即In上>下;例如：下级40A的D型MCB,上级至少要的MCCB,则应选用100A或以上的MCCB;④上级是C型MCB与下级C型MCB的配合符合标准为GB10963对GB10963应满足上级特性的的下限值5In上大于下级特性的的上限峰值21/2×10In下,即In上>下;例如：下级10A的C型MCB,上级的C型MCB至少要,则应选用32A及以上的C型MCB;⑤上级是C型MCB与下级D型MCB的配合符合标准为GB10963对GB10963应满足上级特性的的下限值5In上大于下级特性的的上限峰值21/2×14In下,即In上>下;例如：下级10A的D型MCB,上级的C型MCB至少要,则应选用40A及以上的C型MCB;在施奈德低压电器应用指南中要求,要满足上下级断路器的全选择性,上下级断路器额定电流之比要大于才可以;瞬动脱扣特性的上下级断路器的配合如表2所示;表2 瞬动脱扣特性的上下级断路器的配合表时间选择性通过上级断路器较下级断路器的延时动作来实现选择性实际上正因为它的“延时”性能,而就使其不动作了;对于A类断路器MCCB,在过载区,可选择到上下级脱扣曲线不重合或不相交;但在瞬动区不能避免交叉或重合;所以,实现时间选择性,上级必须用B类断路器B类断路器——具有短路短延时和短时耐受电流能力的断路器;时间选择性配合如图3所示;图3 上下级断路器的时间选择性配合能量选择性这是基于上下级断路器都具有限流能力并其脱扭陛能能灵敏反映线路中短路能量的一种选择性;当两个断路器检测到大电流时,下级断路器限流非常快,其限制的能量不足以使上级断路器脱扣;上下级断路器的能量曲线如图4所示,当下级的能量曲线位于上级的下方时,就能实现能量选择性;图4 断路器的能量曲线逻辑选择性区域选择性联锁是基于上下级断路器都具备某些智能化功能和通信功能,可以实现逻辑选择性;图5为逻辑选择性的工作示意图;。

断路器的用途和分类字体大小：大 - 中 - 小mbkeji发表于 11-12-01 11:10 阅读(2818) 评论(0)分类：高低压电气一、断路器的用途（1）在正常情况下，闭合或者断开供应电能的电路，以达到停电、供电和转换电路的目的，（2）当电网出现不正常的情况时，例如过载、失压或欠压、短路等，能自动地把负载从电网上断开，因为这些不正常情况将危及操作人员的安全或设备的正常运行，甚至引起人身死亡事故或造成火灾。

二、断路器的分类断路器的分类方法繁多，可按用途分，也可按结构形式、操作方式、保护特性、电流种类和动作速度分。

表一（断路器的分类和主要用途）配点用断路器主要在低压配电系统中作过载、短路、欠压保护之用，也可以作为电路的不频繁操作。

它有选择型和非选择型两类，非选择型保护特性较为简单，多用于支路保护。

主断路器则要求采用选择型，一满足电路内各种保护电器的选择性断开，以便把事故区域限制到最小范围。

这类断路器主要特点是高分段能力，高短时耐受电流能力，有短路延时保护特性。

在不频繁操作的场合，电动机保护用断路器用过来保护启动电动机。

其特性点是要有适当的电寿命，过电流脱扣器瞬时动作的整定值比较高，以避开启动电流的冲击。

导线保护用个断路器过去曾采用照明自动断路器，似乎局限于照明用，其实不然，因为随着生活领域的应用越来越广泛，这类断路器也广泛用来保护和控制配电或控制设备信号等二次电路。

漏电保护断路器，是一种剩余电流保护电器，简称漏电开关（漏电断路器），额定电流多在63A以下，100A以上的漏电开关则用空气断路器与漏电继电器配合而成，也有在塑料外壳式断路器上加装漏电保护附件而构成的，对它的主要要求是动作灵敏度高和断开时间短，以确保人身安全，防止漏电而引起火灾。

而我公司（九电电气）已经开发出不带附件的无飞弧漏电断路器，其功能和稳定性在市场上受到了业内和同行的认可。

特殊用途的空气断路器种类很多，如灭磁断路器，爆炸式断路器，真空断路器，空气断路器，和选相闭合开关等。

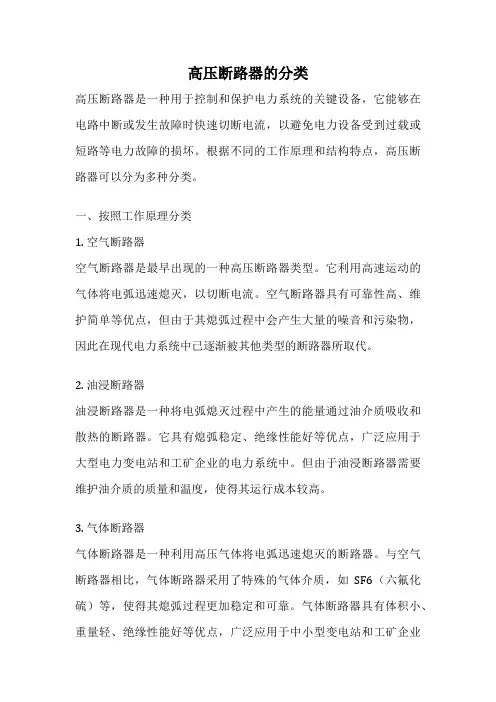

高压断路器的分类高压断路器是一种用于控制和保护电力系统的关键设备，它能够在电路中断或发生故障时快速切断电流，以避免电力设备受到过载或短路等电力故障的损坏。

根据不同的工作原理和结构特点，高压断路器可以分为多种分类。

一、按照工作原理分类1. 空气断路器空气断路器是最早出现的一种高压断路器类型。

它利用高速运动的气体将电弧迅速熄灭，以切断电流。

空气断路器具有可靠性高、维护简单等优点，但由于其熄弧过程中会产生大量的噪音和污染物，因此在现代电力系统中已逐渐被其他类型的断路器所取代。

2. 油浸断路器油浸断路器是一种将电弧熄灭过程中产生的能量通过油介质吸收和散热的断路器。

它具有熄弧稳定、绝缘性能好等优点，广泛应用于大型电力变电站和工矿企业的电力系统中。

但由于油浸断路器需要维护油介质的质量和温度，使得其运行成本较高。

3. 气体断路器气体断路器是一种利用高压气体将电弧迅速熄灭的断路器。

与空气断路器相比，气体断路器采用了特殊的气体介质，如SF6（六氟化硫）等，使得其熄弧过程更加稳定和可靠。

气体断路器具有体积小、重量轻、绝缘性能好等优点，广泛应用于中小型变电站和工矿企业的电力系统中。

二、按照结构分类1. 普通型断路器普通型断路器是一种结构简单、操作方便的断路器。

它通常由一个固定触头和一个活动触头组成，通过手动或电动机构来控制断路器的开合。

普通型断路器适用于小型电力系统和低压电路的控制和保护。

2. 真空断路器真空断路器是一种利用真空介质来熄灭电弧的断路器。

真空断路器由真空瓶、固定触头和活动触头等部分组成。

由于真空介质具有良好的绝缘性能和熄弧能力，真空断路器具有体积小、重量轻、操作可靠等优点，广泛应用于中小型变电站和工矿企业的电力系统中。

3. 气体绝缘金属封闭型断路器（GIS）气体绝缘金属封闭型断路器是一种将断路器和电力设备封装在金属外壳中的断路器。

它采用了气体介质和金属外壳来实现电气隔离和绝缘，具有体积小、绝缘性能好等优点。

断路器按保护特性及用途分类断路器是电力系统中的一种重要保护装置，其主要作用是在电路发生过载、短路等故障时及时切断电路，以保护电源设备和线路不被损坏。

根据保护特性和用途的不同，断路器可以分为多种类型。

下面将对断路器按照保护特性和用途进行分类介绍。

1.按保护特性分类：(1)过载保护型断路器：用于保护线路和设备在电流超过额定值时不受损害。

过载保护型断路器的动作特性与电流大小和时间有关，当电流超过额定值一定时间后，断路器将自动切断电路。

这种类型的断路器主要用于保护线路和设备，防止因电流过大导致的过热和损坏。

(2)短路保护型断路器：用于保护线路和设备在发生短路故障时的安全运行。

短路保护型断路器的动作特性与电流峰值有关，当电路发生短路故障时，电流会瞬间急剧增大，断路器能够在极短的时间内迅速切断电路，以防止短路电流造成的设备损坏和火灾。

(3)过电压保护型断路器：用于保护线路和设备在电压超过额定值时不受损害。

过电压保护型断路器可感测到电压超过设定值后自动切断电路，以防止过高的电压对设备的损坏。

(4)欠电压保护型断路器：用于保护线路和设备在电压低于额定值时能够正常运行。

欠电压保护型断路器可感测到电压低于设定值后自动切断电路，以防止过低的电压对设备的损坏。

2.按用途分类：(1)低压断路器：主要用于低压配电系统中，保护低压线路和设备免受过载和短路等故障的影响。

低压断路器通常具有较低的额定电流和额定电压，广泛应用于住宅、商业和工业领域。

(2)中压断路器：主要用于中压配电系统中，保护中压线路和设备免受过载和短路等故障的影响。

中压断路器通常具有较高的额定电流和额定电压，常见于工业厂区、大型商业建筑和电网系统中。

(3)高压断路器：主要用于高压配电系统和输电系统中，保护高压线路和设备免受过载和短路等故障的影响。

高压断路器通常具有很高的额定电流和额定电压，常见于发电厂、变电站和大型工矿企业等。

(4)智能断路器：智能断路器是一种结合了数字化技术和保护功能的新型断路器。

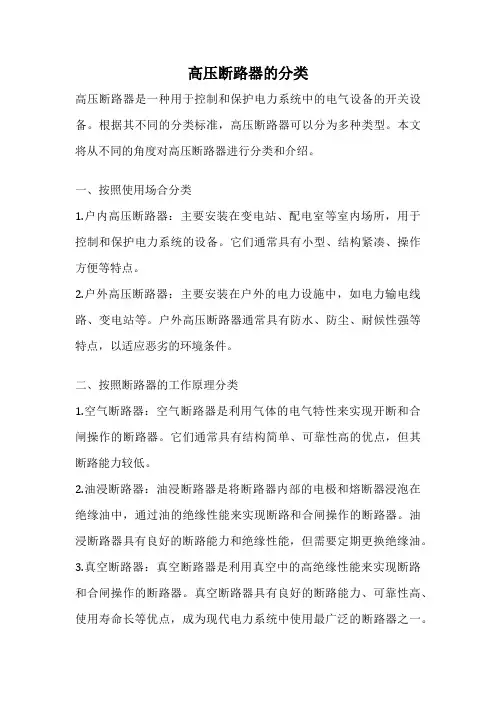

高压断路器的分类高压断路器是一种用于控制和保护电力系统中的电气设备的开关设备。

根据其不同的分类标准，高压断路器可以分为多种类型。

本文将从不同的角度对高压断路器进行分类和介绍。

一、按照使用场合分类1.户内高压断路器：主要安装在变电站、配电室等室内场所，用于控制和保护电力系统的设备。

它们通常具有小型、结构紧凑、操作方便等特点。

2.户外高压断路器：主要安装在户外的电力设施中，如电力输电线路、变电站等。

户外高压断路器通常具有防水、防尘、耐候性强等特点，以适应恶劣的环境条件。

二、按照断路器的工作原理分类1.空气断路器：空气断路器是利用气体的电气特性来实现开断和合闸操作的断路器。

它们通常具有结构简单、可靠性高的优点，但其断路能力较低。

2.油浸断路器：油浸断路器是将断路器内部的电极和熔断器浸泡在绝缘油中，通过油的绝缘性能来实现断路和合闸操作的断路器。

油浸断路器具有良好的断路能力和绝缘性能，但需要定期更换绝缘油。

3.真空断路器：真空断路器是利用真空中的高绝缘性能来实现断路和合闸操作的断路器。

真空断路器具有良好的断路能力、可靠性高、使用寿命长等优点，成为现代电力系统中使用最广泛的断路器之一。

4.气体断路器：气体断路器是利用高压气体的电气特性来实现断路和合闸操作的断路器。

它们通常具有断路能力高、可靠性好、使用寿命长等特点。

三、按照断路器的额定电压分类1.低压断路器：额定电压在1000V以下的断路器被称为低压断路器，主要用于低压电力系统中。

2.中压断路器：额定电压在1000V至35kV之间的断路器被称为中压断路器，主要用于中压电力系统中。

3.高压断路器：额定电压在35kV以上的断路器被称为高压断路器，主要用于高压电力系统中。

四、按照断路器的断路方式分类1.常规断路器：常规断路器是指通过机械操作来实现断路和合闸操作的断路器。

它们通常具有操作简单、成本低的优点，但断路速度较慢。

2.快速断路器：快速断路器采用电磁驱动或液压驱动等方式，能够实现快速断路和合闸操作。

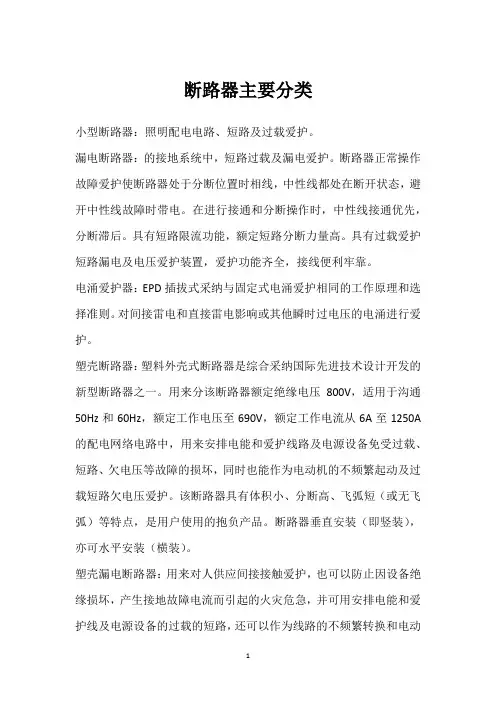

断路器主要分类小型断路器：照明配电电路、短路及过载爱护。

漏电断路器：的接地系统中，短路过载及漏电爱护。

断路器正常操作故障爱护使断路器处于分断位置时相线，中性线都处在断开状态，避开中性线故障时带电。

在进行接通和分断操作时，中性线接通优先，分断滞后。

具有短路限流功能，额定短路分断力量高。

具有过载爱护短路漏电及电压爱护装置，爱护功能齐全，接线便利牢靠。

电涌爱护器：EPD插拔式采纳与固定式电涌爱护相同的工作原理和选择准则。

对间接雷电和直接雷电影响或其他瞬时过电压的电涌进行爱护。

塑壳断路器：塑料外壳式断路器是综合采纳国际先进技术设计开发的新型断路器之一。

用来分该断路器额定绝缘电压800V，适用于沟通50Hz和60Hz，额定工作电压至690V，额定工作电流从6A至1250A 的配电网络电路中，用来安排电能和爱护线路及电源设备免受过载、短路、欠电压等故障的损坏，同时也能作为电动机的不频繁起动及过载短路欠电压爱护。

该断路器具有体积小、分断高、飞弧短（或无飞弧）等特点，是用户使用的抱负产品。

断路器垂直安装（即竖装），亦可水平安装（横装）。

塑壳漏电断路器：用来对人供应间接接触爱护，也可以防止因设备绝缘损坏，产生接地故障电流而引起的火灾危急，并可用安排电能和爱护线及电源设备的过载的短路，还可以作为线路的不频繁转换和电动机不频繁启动之用，常规的带剩余电流爱护断路器的漏电爱护模块工作电源取样为二相，本系列断路器为三相，若缺一任一相，断路器漏电爱护模块仍能正常工作，额定剩余动作电流及最大断开时间依据实际状况现场可调。

万能式智能断路器：主要用来安排电能和爱护线路及电源设备免受过载、短路、欠电压、单相接地等故障的危害，该断路器具有多种智能爱护功能，可做选择性爱护，且动作精确，避开不必要的停电，提高供电牢靠性和平安性。

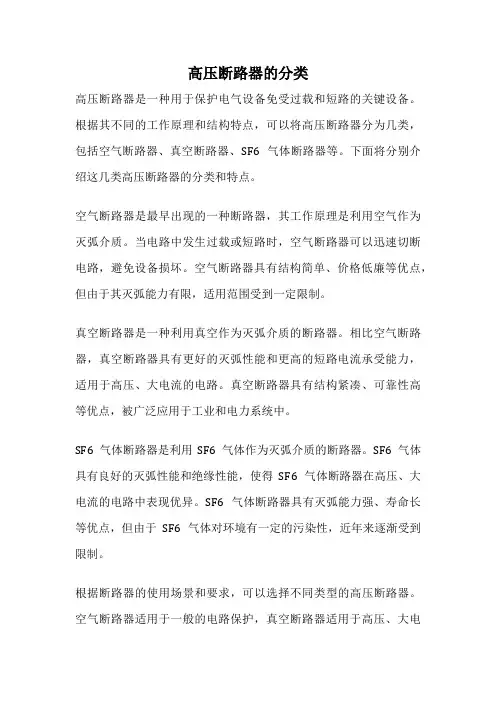

高压断路器的分类高压断路器是一种用于保护电气设备免受过载和短路的关键设备。

根据其不同的工作原理和结构特点，可以将高压断路器分为几类，包括空气断路器、真空断路器、SF6气体断路器等。

下面将分别介绍这几类高压断路器的分类和特点。

空气断路器是最早出现的一种断路器，其工作原理是利用空气作为灭弧介质。

当电路中发生过载或短路时，空气断路器可以迅速切断电路，避免设备损坏。

空气断路器具有结构简单、价格低廉等优点，但由于其灭弧能力有限，适用范围受到一定限制。

真空断路器是一种利用真空作为灭弧介质的断路器。

相比空气断路器，真空断路器具有更好的灭弧性能和更高的短路电流承受能力，适用于高压、大电流的电路。

真空断路器具有结构紧凑、可靠性高等优点，被广泛应用于工业和电力系统中。

SF6气体断路器是利用SF6气体作为灭弧介质的断路器。

SF6气体具有良好的灭弧性能和绝缘性能，使得SF6气体断路器在高压、大电流的电路中表现优异。

SF6气体断路器具有灭弧能力强、寿命长等优点，但由于SF6气体对环境有一定的污染性，近年来逐渐受到限制。

根据断路器的使用场景和要求，可以选择不同类型的高压断路器。

空气断路器适用于一般的电路保护，真空断路器适用于高压、大电流的电路，SF6气体断路器适用于对灭弧性能有较高要求的电路。

在选择高压断路器时，需要结合实际情况综合考虑各种因素，以确保电气设备的安全运行。

总的来说，高压断路器在电气系统中扮演着至关重要的角色，不同类型的断路器各有特点，适用于不同的电路环境。

通过了解和选择适合的高压断路器，可以有效保护电气设备，确保电路的安全稳定运行。

希望本文对读者对高压断路器的分类和特点有所了解，帮助他们在实际应用中做出正确的选择。

常见断路器的分类及应用对于微型断路器来说，1P+N、1P、2P一般都用来作为单相用电器的通断控制，但效果不同。

1P------单极断路器，具有热磁脱扣功能，仅控制火线（相线），模数18mm；1P+N----单极+N断路器，同时控制火线、零线，但只有火线具有热磁脱扣功能；模数同样为18mm；2P------单相2极断路器，同时控制火线、零线，且都具有热磁脱扣功能，模数为2*18mm=36mm。

所以,可以得出以下结论：1、为减少成本，用1P就可以，但上级断路器必须有漏电脱扣功能，检修时为防止火、零错乱造成事故，必须切断上级电源；2、为检修时避免1条的问题，可用1P+N（即DPN）；3、用2P的理由：对于同样是18mm模数的断路器壳体而言，内部装1P和装1P+N是有区别的，前者在短路事故状态下的“极限分断能力”肯定要高于后者，毕竟空间是影响分断能力的一个重要因素。

所以，对于比较重要、检修与操作频繁、容易出现故障的用电回路，最好还是用2P（成本高些）。

4、用1P前提是照明配电箱必须具有漏电脱扣功能，至少进线（或出线的上一级）要用漏电断路器。

1P、2P、3P、4P是极数，表示能分段几根线。

+N是N线也接入断路器，但是不分段N线。

一般1P、2P单相设备，照明可以采用1P，插座要2P；3P用在三相设备上，还有就是三相电进户的地方。

照明用1P，传统做法，也没什么不好。

也有1P+N，觉得没必要。

照明不用漏电。

其实用1P+N好，像DPN这种开关，和1P开关模数一样。

照明一般用1P，住宅规范提到住宅卫生间照明宜带漏电保护，所以卫生间照明回路可用1P+N 带漏保的。

不过审图不提，我们一般照明全用1P的。

断路器知识培训一、断路器的基本概念断路器是一种用来保护电气设备和电气线路免受过载和短路的装置。

它可以在电路中断开电流，并保护电气设备不受过载或短路的损害。

断路器通常被安装在电气系统的入口处，以便在出现故障时能够及时切断电路。

断路器的基本结构包括断路器主体、触发装置、过流保护装置、手动操作机构、状态显示装置等。

二、断路器的分类1. 按用途分类（1）配电断路器：用于保护配电系统和电气设备。

（2）发电机断路器：用于保护发电机和发电系统。

（3）输电线路断路器：用于保护输电线路和变电站等设备。

2. 按动作方式分类（1）熔断式断路器：利用熔断器在过载或短路时熔断开路。

（2）磁力式断路器：利用电磁释放器在过载或短路时产生磁力切断电路。

（3）热力式断路器：利用热释放器在过载时热带膨胀导致动作切断电路。

3. 按额定电流分类（1）低压断路器：额定电压不超过1000V的断路器。

（2）高压断路器：额定电压在1000V以上的断路器。

三、断路器的基本特性1. 额定电流：断路器额定工作电流是最大允许通过的电流，也是断路器正常工作时的电流值。

2. 断路能力：断路器的断路能力是指其在短路条件下能够安全切断电路的能力，通常用短路电流的大小来表示。

3. 隔离性能：断路器在分断电路时能够有效隔离电源与负载，以确保人员和设备的安全。

4. 过载保护：断路器能够对连续过载和短时过载进行保护，在过载情况下及时切断电路。

5. 短路保护：断路器能够在电路发生短路时迅速切断电路，以防止设备受到损坏。

四、断路器的安装和维护1. 安装要求（1）断路器的安装应符合设计要求，要采取防护措施确保安全。

（2）断路器的接线要正确，接触良好，紧固可靠。

（3）断路器的使用环境应干燥、通风，并且远离易燃易爆物品。

2. 检修维护（1）需要定期对断路器进行检查和保养，保持设备的状态良好。

（2）定期检查断路器的接线、触点和连接部件是否正常，要及时清除灰尘和杂物。

（3）定期检查断路器的性能和动作特性，确保其正常工作。

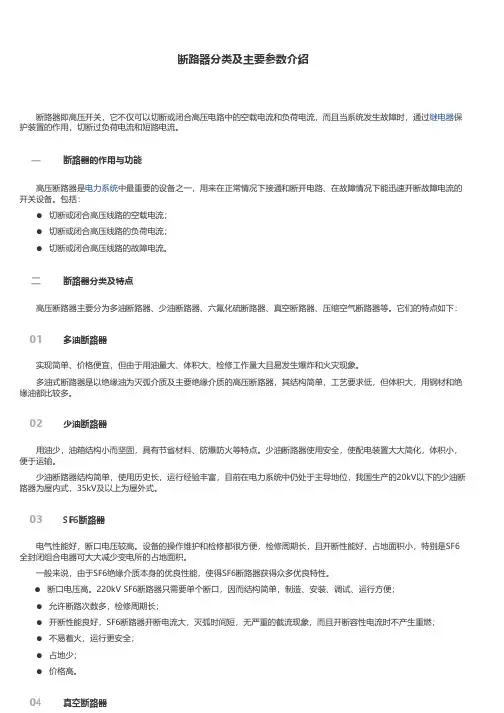

一二01 02 0304断路器分类及主要参数介绍 断路器即高压开关，它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时，通过继电器保护装置的作用，切断过负荷电流和短路电流。

断路器的作用与功能 高压断路器是电力系统中最重要的设备之一，用来在正常情况下接通和断开电路、在故障情况下能迅速开断故障电流的开关设备。

包括： ● 切断或闭合高压线路的空载电流； ● 切断或闭合高压线路的负荷电流； ● 切断或闭合高压线路的故障电流。

断路器分类及特点 高压断路器主要分为多油断路器、少油断路器、六氟化硫断路器、真空断路器、压缩空气断路器等。

它们的特点如下：多油断路器 实现简单、价格便宜，但由于用油量大、体积大、检修工作量大且易发生爆炸和火灾现象。

多油式断路器是以绝缘油为灭弧介质及主要绝缘介质的高压断路器，其结构简单，工艺要求低，但体积大，用钢材和绝缘油都比较多。

少油断路器 用油少，油箱结构小而坚固，具有节省材料、防爆防火等特点。

少油断路器使用安全，使配电装置大大简化，体积小，便于运输。

少油断路器结构简单，使用历史长，运行经验丰富，目前在电力系统中仍处于主导地位，我国生产的20kV以下的少油断路器为屋内式，35kV及以上为屋外式。

SF6断路器 电气性能好，断口电压较高。

设备的操作维护和检修都很方便，检修周期长，且开断性能好，占地面积小，特别是SF6全封闭组合电器可大大减少变电所的占地面积。

一般来说，由于SF6绝缘介质本身的优良性能，使得SF6断路器获得众多优良特性。

● 断口电压高。

220kV SF6断路器只需要单个断口，因而结构简单，制造、安装、调试、运行方便； ● 允许断路次数多，检修周期长； ● 开断性能良好，SF6断路器开断电流大，灭弧时间短，无严重的截流现象，而且开断容性电流时不产生重燃； ● 不易着火，运行更安全； ● 占地少； ● 价格高。

真空断路器0506三 以真空作为绝缘和灭弧介质，体积小，重量轻，但对于灭弧室工艺和材料的要求高可连续多次操作，开断性能好，动作时间短，且运行维护简单，可靠性高，适用于配电系统操作多的特点，在35kV及以下系统得到广泛应用。

高压自动断路器的分类与特点高压自动断路器是一种用于保护电力系统和设备的重要电器设备，它能够在电路发生故障时迅速切断电流，避免电器设备受到损坏或人身安全受到威胁。

高压自动断路器根据其结构和特点的不同，可以分为多种不同的类型，每种类型都有其独特的特点和适用范围。

一、空气断路器空气断路器是最早也是最常见的一种高压自动断路器。

它使用压缩空气或气体进行断开电路的动作，具有结构简单、可靠性高、适用范围广等优点。

空气断路器可以分为普通型和高速型。

普通型空气断路器广泛用于输电和配电系统，而高速型空气断路器则主要用于发电厂和重要设备的保护。

二、油刀闸断路器油刀闸断路器是一种使用油作为绝缘介质的断路器，它的主要特点是承受高压能力强、热稳定性好、寿命长。

油刀闸断路器具有灵活的操作机构和较高的断开电流能力，适用于各种高压电力系统。

三、真空断路器真空断路器采用真空封闭室作为断开电路的介质，具有消弧性能好、操作可靠、维护简便等优点。

真空断路器可以分为常规型和容量型两种。

常规型真空断路器适用于一般电力系统，而容量型真空断路器则适用于大容量电力系统。

四、硫化氢断路器硫化氢断路器是一种采用硫化氢气体作为绝缘和断开介质的高压自动断路器。

硫化氢断路器具有快速断开能力、阻断电流范围广、可在高温和高湿度环境中使用等特点，适用于特殊要求的电力系统。

五、SF6断路器SF6断路器是一种使用六氟化硫气体作为绝缘和断开介质的断路器。

它具有灭弧性能好、操作可靠、抗污染能力强等特点，适用于各种高压电力系统。

SF6断路器分为常规型和带电显示型两种，带电显示型可以实时显示断路器的带电状态。

六、真空熔断器真空熔断器是一种使用真空封闭室和熔丝组件进行保护的断路器。

它结合了真空断路器和电流保护器的特点，能够在电路过载时自动切断电流。

真空熔断器具有快速断开能力、过载保护性能好等优点，适用于低压或中压电力系统。

综上所述，高压自动断路器根据其结构和特点的不同，可以分为空气断路器、油刀闸断路器、真空断路器、硫化氢断路器、SF6断路器和真空熔断器等多种类型。

断路器分类及特点高压断路器主要分为多油断路器、少油断路器、六氟化硫断路器、真空断路器、压缩空气断路器等。

它们的特点如下：1.多油断路器实现简洁、价格廉价，但由于用油量大、体积大、检修工作量大且易发生爆炸和火灾现象。

多油式断路器是以绝缘油为灭弧介质及主要绝缘介质的高压断路器，其结构简洁，工艺要求低，但体积大，用钢材和绝缘油都比较多。

2.少油断路器用油少，油箱结构小而结实，具有节约材料、防爆防火等特点。

少油断路器使用平安，使配电装置大大简化，体积小，便于运输。

少油断路器结构简洁，使用历史长，运行阅历丰富，目前在电力系统中仍处于主导地位，我国生产的20kV以下的少油断路器为屋内式，35kV及以上为屋外式。

3.SF6断路器电气性能好，断口电压较高。

设备的操作维护和检修都很便利，检修周期长，且开断性能好，占地面积小，特殊是SF6全封闭组合电器可大大削减变电所的占地面积。

一般来说，由于SF6绝缘介质本身的优良性能，使得SF6断路器获得众多优良特性。

● 断口电压高。

220kV SF6断路器只需要单个断口，因而结构简洁，制造、安装、调试、运行便利；● 允许断路次数多，检修周期长；● 开断性能良好，SF6断路器开断电流大，灭弧时间短，无严峻的截流现象，而且开断容性电流时不产生重燃；● 不易着火，运行更平安；● 占地少；● 价格高。

4.真空断路器以真空作为绝缘和灭弧介质，体积小，重量轻，但对于灭弧室工艺和材料的要求高可连续多次操作，开断性能好，动作时间短，且运行维护简洁，牢靠性高，适用于配电系统操作多的特点，在35kV及以下系统得到广泛应用。

5.空气断路器空气断路器也叫压缩空气断路器。

利用预先储存的压缩空气来灭弧。

压缩空气不仅作为灭弧和绝缘介质，而且还作为传动的动力。

空气断路器短路力量大，动作时间快，尺寸小，重量轻，无火灾危急，但结构简单，价格贵，需要装设压缩空气系统等，主要用于110kV及以上对电气参数和断路时间有较高要求的系统中，以及大型发电机出口需要很大额定电流与开断电路的场合。

断路器的分类
断路器按其使用范围分为高压断路器和低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。

低压断路器又称自动开关，俗称"空气开关"也是指低压断路器，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。

它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件，已获得了广泛的应用。

断路器分类
按操作方式分：有电动操作、储能操作和手动操作。

按操作方式分：有电动操作、储能操作和手动操作
按结构分：有万能式和塑壳式。

按使用类别分：有选择型和非选择型。

按灭弧介质分：有油浸式、真空式和空气式。

按动作速度分：有快速型和普通型。

按极数分：有单极、二极、三极和四极等。

按安装方式分：有插入式、固定式和抽屉式等。

1、线路保护器可分为：配电箱是将各种规格的高分断小型断路器，漏电断路器有机的结合起来。

拼装箱体内，用于工业厂房、住宅、宾馆、商店等场所，它适用于交流220V、380V,频率501 E的线路上。

配电箱分明装、暗装、空箱、实箱（空箱断路器）。

分为2-6回路、8回路、12回路、15回路、16回路及24回路。

断路器俗称空气开关MCB（塑料外壳）开关的一种。

由手柄、动触头、静触头、弹簧、双金属片、连杆、脱扣装置、铁芯、线圈、导弧片、灭弧片、导电部件和接线孔等部件组成。

主要用于低压供电、配电系统线路及电气设备过载及短路保护；2、断路器的分类：（1）单断。

（2）双断。

（3）双级。

（4）三级。

3、断路器的用途：（1）单断、双断、双级均用于家用。

（2）三级断路器若是380V电压，则用于工业用电。

4、断路器的功能：（1）按安培数从小到大分为10A、16A、20A、25A、32A、40A、63A.（2）断路器都具有线路过载保护和短路保护作用。

5、配置方法：（1）10A适用于照明线路。

（2）16A适用于插座线路，一般家用电器。

（3）25A适用于2匹左右空调或大于功率电器。

（4）32A以上适用于柜式空调或更大功率电器。

6、注意事项：每个电箱须装有一个带漏电的总制，以免发生漏电事故。

只能运行于额定电流下，不得超越，以免起不到保护作用。

7、断路器又可分为塑壳式断呼器塑壳断路器用于分配电能和保护电路及电源设备的过载和短路，以及正常工作条件下，作不频繁分断和接通电力线路之用。

高分断小型断路器适用于线路和电动机的边裁，短路保护。

当线路发生过载和短路时，断路器会在0.01秒内切断电源，对线路起到保护作用，同时可做为不频繁转换和不频繁启起动之用。

漏电断路器漏电断路器由高分断小型断路器与相配套的漏电附件相连接组成，漏电附件单独不能使用。

不仅对线路的过载，短路实现保护，而且对人身触电、线路漏电超过额定值时，漏电断路器能在0.001秒内自动切断电源，保证人身安全和防止发生因泄露电流造成的事故。

首先我们讲讲分类
最常见的断路器分为MCB(小型断路器）、MCCB(塑壳断路器）、ACB（万能断路器）
小微断主要是我们平时家用的断路器（1、2、3、4、6、10、13、16、20、25、32、40、50、63、100）其中16-63规格的比较常见，也是我们家里用的规格,当然我们家用的话还需选择几个漏电断路器。

塑壳主要是125、160、250、400、800《壳架》规格，额定电流不会大于壳架规格，从10A-800A 都有，小于100A的塑壳和小微断相比，只是分断能力更高一些；这些规格只要是大一些的厂家都会生产，用于小微断上一级的配电。

万能短路器就更大了，其壳架等级有1600.2000、3200、4000、6300，器电流规格和塑壳相同，额定电流不会超过壳架等级。

范围是200A-6300A.
对于生产厂家来说，若果你有特别需求可以定做你想要的额定电流规格
小型断路器1、2、3、4、6、10、13、16、20、25、32、40、50、63、100
塑壳断路器125、160、250、400、800
万能断路器1600.2000、3200、4000、6300。
