电机和电气控制技术第1章 常用低压电器ppt课件

电机和电气控制技术第1章 常用低压电器ppt课件

产生原因
1.熔体规格选择太小 2.负载侧短路或接地 3.熔体安装时损伤
修理方法
1.调换适当的熔体 2.检查短路或接地故障 3.调换熔体
专 业 教
熔丝未熔断但电 路不通
1.熔体两端或接线端接触 不良 2.熔断器的螺帽盖未拧紧
1.清扫并旋紧接线端 2.旋紧螺帽盖
学
资
源
建
设
淄博职业学院
项目1 常用低压电器的认识与使用
应 1.4 电磁式接触器
用
接触器是一种用于中远距离频繁地接通与断开交直流主电路及
电 大容量控制电路的一种自动开关电器。
子
技
术
专
业
教
学
资
源
建
设
淄博职业学院
项目1 常用低压电器的认识与使用
应
用
按操作方式分有：
电 ●电磁接触器、气动接触器和电磁气动接触器；
子 技
按灭弧介质分有：
术 ●空气电磁式接触器、油浸式接触器和真空接触器等；
作用：用作电源开关、隔离开关和应急开关，并作电路保护用。
电 子
结构图和符号 ：
技
术
专
QS-FU
业
教
学
资
（a〕HR3系列熔断器式刀开关
（b〕图形符号及文字符号
源
1-插座 2-熔断器 3-灭弧室 4-导轨 5-杠杆操作机构
建
图1.5 HR3系列熔断器式刀开关外形、图形符号及文字符号
设
淄博职业学院
项目1 常用低压电器的认识与使用
用
1、熔断器的选择
电
选择熔断器时，主要是正确选择熔断器的类型和熔体的额定电
子 流。
技

电机与电气控制技术-第二章 常用低压电器的认识与检测

电机与电气控制技术-第二章 常用低压电器的认识与检测

0 3 热继电器的拆装与检测 任务描述
按照步骤拆卸和装配热继电器，检测热继电器的好坏，根据热继电器故障现象分析 故障原因并排除。
0 3 热继电器的拆装与检测
知识准备
一、热继电器的结构与工作原理
热继电器是利用电流的热效应原理 来保护设备，使之免受长期过载的 危害，主要用于电动机的过载保护、 断相保护、三相电流不平衡运行的 保护及其他电气设备发热状态的控 制。它的外形和结构原理图如图2-7 所示。
0 1 低压断路器的拆装与检测
知识准备
一、低压电器的分类与作用
低压电器指工作在交流电压1200V，直流电压1500V及其以下的电器，其作用是对 供电系统进行开关、控制、保护和调节。
输配电系统和控制系统中用到的低压电器种类繁多，按用途和控制对象分为低压配 电电器和控制电器两大类；按动作原理分为手动电器和自动电器；按结构特点分为 有触点电器和无触点电器。
1.选择熔断器的类型时，主要依据负载的保护特性和短路电流的大小。熔断器的额 定电压要大于或等于电路的额定电压。
2.熔断器的额定电流要依据负载情况而选择。
0 2 熔断器的拆装与检测
五、熔断器的检测
1.插入式熔断器的检测 合上瓷盖，用万用表电阻档测量输入端和输出端之间的接触电阻，显示电阻值约为 0。打开瓷盖，用万用表电阻档测量输入端和输出端之间的接触电阻，显示电阻值为 无穷大。 2.螺旋式熔断器的检测 旋上瓷帽，用万用表电阻档测量输入端和输出端的接触电阻，显示电阻值约为0。 旋开瓷帽，用万用表电阻档测量输入端和输出端的接触电阻，显示电阻值为无穷大。
3.低压电器按结构特点分类
（1）有触点电器 （2）无触点电器
4.低压电器按工作环境分类
（1）一般用途 低压断路器的拆装与检测

低压断路器培训ppt

低压断路器培训ppt

2023/1/21
Rockwell Automation
10
2.4 低压断路器
二. 低压断路器的典 型结构
1. 万能式断路器
(1)普通万能式断路器
DWl5系列是没有限流作 用的普通万能式低压断路
器。额定电压交流为 1140V 及 以 下 ， 额 定 电 流 有200、400、630A三个等
级。它采用立体布置，操
式和电动机操作式断路器。
– 按所采用灭弧介质分：空气断路器（俗称空气开关）、真空 断路器、SF6断路器、油断路器。
– 按使用类别分： 非选择型（A型）和选择型（B型）两类。 – 按动作速度分：快速型和一般型。
2023/1/21
Rockwell Automation
7
低压断路器型号及含义
2023/1/21
15
2.4 低压断路器
三. 低压断路器的主要技术参数
– 额定极限短路分断能力：断路器在规定的试验电压、功率因数或时间常数以 及规定的试验程序下，相应分断预期短路电流(交流条件下以有效值表示)的 能力。 额定极限短路分断能力的试验程序：
O – t – CO 其中 O——分断操作； CO——接通操作后紧接着分断操作； t ——两个相继操作
DWXl5系列为限流万能式断路器与普通万能 式断路器不同之处在于，它有专门的斥力触头 和快速脱扣装置。
2023/1/21
Rockwell Automation
12
2.4 低压断路器
二. 低压断路器的典型结构
2. 装置式断路器
目前，国产装置式断路器有DZ20系列和DZ15系 列等。与万能式相比较，其特点是触头系统、灭 弧室、操作机构及脱扣器等元件均装在一个塑料 壳体内，具有结构紧凑、体积小、使用安全、价 格低廉及外形美观等优点。

《电机与电气控制技术》教学课件项目11识读和检修CA6140车床电气控制线路

《电机与电气控制技术》教学课件项目11识读和检修CA6140车床电气控制线路
12
四、CA6140车床的主要运动形式及控制要求
（2）尾架的纵向移动。 由手动操作控制。 （3）工件的夹紧与放松。 由手动操作控制。 （4）加工过程的冷却。 冷却泵电动机和主轴电动机要实现顺序控制，冷却泵电动机也不 需要正反转和调速。
13
一、CA6140车床主电路分析
CA6140车床的电源由钥匙开关SB控制，将SB向右旋转，再扳动 断路器QF将三相电源引入。电气控制线路中共有3台电动机：M1为主 轴电动机，带动主轴旋转和刀架作进给运动；M2为冷却泵电动机，用 以输送冷却液；M3为刀架快速移动电动机，用以拖动刀架快速移动。 其控制和保护元件见下表。
CA6140车床的型号意义如图所示。
10
四、CA6140车床的主要运动形式及控制要求
CA6140车床的主要运动形式分为三大类：主运动、进给运动和 辅助运动。
1.主运动 主运动是指主轴通过卡盘或顶尖带动工件的旋转运动。具体控制 要求有：主轴电动机选用三相笼型异步电动机，不进行调速，主轴采 用齿轮箱进行机械有级调速；车削螺纹时要求主轴有正反转，一般由 机械方法实现，主轴电动机只做单向旋转；主轴电动机的容量不大， 一般都采用直接启动。
CA6140车床的主要结构可以用“四箱两架一身”来概括，“四 箱”是主轴箱、进给箱、溜板箱和挂轮箱，“两架”是刀架和尾架， “一身”是床身。下图是CA6140型卧式车床的结构示意图。5Biblioteka 二、CA6140车床的主要结构
1.主轴箱 主轴箱主要包括以下几部分： （1）传动机构。 （2）主轴及其轴承。 （3）开停和换向装置——控制主轴启动、停止和换向。 （4）制动装置——克服停车惯性，迅速制止主轴转动。 （5）操纵机构——控制主轴启动、停止、制动、变速和换向。 （6）润滑装置——箱外油泵供油循环润滑系统。

低压电器-低压断路器幻灯片PPT

低压电器-低压断路器幻灯片PPT

触头 用来分合电路。它是由具有耐电弧、耐磨损、耐 熔焊及导电性能良好的银合金〔银-氧化镉、银-石墨、 银-钨等〕组成。一般小型断路器，动触头用铜镀银， 静触头用银合金。 灭弧装置 使长弧被分割成短弧，通过灭弧栅片的冷却， 使弧柱极大降温，去游离效果增大，电弧电压上升，最 终熄灭电弧。 外壳 使用玻璃纤维增强尼龙制成。用来装容其它零部 件〔导电件、保护元件、操作机构、灭弧装置等〕，有 绝缘和机械强度要求。它应保证断路器操作时，不发生 任何危险。
低压断路器的典型产品分析
➢ DW15万能式低压断路器
➢ 脱扣器
➢ C 过电流脱扣器
➢ 2〕选择型断路器
➢ 采用半导体脱扣器，为三段保护特性。
➢
长延时
➢
三段保护特性 短时
➢
瞬时
DW15系列断路器半导体脱扣器原理框图
DZ20塑壳式断路器
➢ 有一绝缘塑料外壳，其触头系统、操作机构和脱 扣器等所有零件均装在此外壳内
断路器的选用
➢ 首先应根据具体使用条件选择使用类别，决定 是否选用选择型产品。当与另外的断路器或其 他保护电器之间的配合要求有选择性时，应选 用选择型断路器(多发生在配电系统中)
➢ 具体参数的选择，可按额定工作电压、额定电 流、脱扣器整定电流和欠压脱扣器的电压等几 个参数分别进展，并需对短路特性和灵敏系数 进展校验。
玻璃布板压制而成
B 额定电流1000A以上，室壁采用三聚氰胺玻 璃丝塑料压制而成
低压断路器的典型产品分析
➢ DW15万能式低压断路器
➢ 操作机构
➢
采用弹簧储能合闸和快速分
闸，由自由脱扣机构、储能弹簧、
杠杆、连杆及摇臂组成并配有电磁
铁或电动机传动装置
➢

常用低压电器教学课件

常用低压电器教学课件
感谢观看
THANKS
继电器由输入电路、中间机构和输出电路三部分组成。输入电路接通或断开时，使中间机构发生吸合或释放动作，从而控制输出电路的通断。
工作原理
主要由触点、线圈、铁心、支架等组成。触点是执行机构，用于接通或断开电路；线圈是控制机构，接收输入信号；铁心和支架是支撑和固定机构。
结构
选择原则
根据控制要求、工作电压、工作电流、负载性质等选择合适的继电器。
详细描述
总结词
低压断路器由触点、操作机构、灭弧装置和保护装置等部分组成，通过电磁或弹簧机构实现快速切断电流的功能。
详细描述
低压断路器的工作原理是当电流通过断路器时，磁场产生力使操作机构动作，触点在灭弧装置的辅助下快速切断电流。断路器的结构包括触点系统、操作机构、灭弧装置和保护装置等部分，这些部分协同工作，确保断路器正常工作和有效保护电路。
总结词
熔断器的常见故障包括触点接触不良、熔体容量不足或过大、底座松动等，排除方法包括清洁触点、更换合适容量的熔体、紧固底座等。
详细描述
在使用熔断器的过程中，可能会出现多种故障。常见的故障包括触点接触不良、熔体容量不足或过大、底座松动等。对于这些故障，需要采取相应的排除方法。例如，对于触点接触不良的情况，可以清洁触点并调整其位置；对于熔体容量不足或过大的情况，可以更换合适容量的熔体；对于底座松动的情况，可以紧固底座并确保其稳定。
总结词
选择和使用熔断器时，需要考虑电路的电压、电流、负载特性等因素，以确保熔断器能够正常工作并起到保护作用。
要点一
要点二
详细描述
选择熔断器时，需要根据电路的电压、电流和负载特性等因素进行选择。对于不同的电路和负载，需要选择不同类型的熔断器。在使用熔断器时，需要注意安装方式、接触良好、定期检查等方面，以确保熔断器能够正常工作并起到保护作用。

低压断路器知识点

一、低压断路器的功能
低压断路器又叫自动空气开关，简称断路器。

它集控制和多种保护功能于一体，当线路正常工作时，它作为电源开关接通或分断电路；当电路发生短路、过载和失压等故障时，它能自动跳闸切断故障电路，从而保护线路和电气设备。

二、低压断路器的分类
按操作方式分：有电动操作、储能操作和手动操作。

按结构分：有万能式和塑壳式。

按使用类别分：有选择型和非选择型。

按灭弧介质分：有油浸式、真空式和空气式。

按动作速度分：有快速型和普通型。

按极数分：有单极、二极、三极和四极等。

按安装方式分：有插入式、固定式和抽屉式等。

最常用的是DZ系列塑壳式低压断路器。

三、低压断路器的结构
DZ5系列低压断路器由触头系统、灭弧装置、操作机构、热脱扣器、电磁脱扣器及绝缘外壳等部分组成。

《电机与电气控制》低压电器一


5
Date: 2021/4/17
Page: 5
CH1 常用低压电器
第一节 低压电器的基本知识
二、电磁式电器
3.灭弧系统 ❖ 电弧：开关电器切断电流电路时，触头间电压灭大弧 栅于片
10V，电流超过80mA时，触头间会产生蓝色 的光柱， 即电弧。
❖ 电弧的危害 ：
触头
✓ 延长了切断故障的时间； ✓ 高温引起电弧附近电气绝缘电材弧料烧坏；
18
Date: 2021/4/17
Page: 18
CH1 常用低压电器
2 1
3
5
线路短路 或严重过
载保护
4
6 7
1．1主- 主触触头头2．自由脱2 - 扣自 器由 3脱．扣过器电流脱3扣- 器过 4电．流分脱励扣脱器扣器 4 - 分 励 脱 5扣．器热脱扣5 -器热6．脱 失扣 压器 脱6扣- 失器压7．脱 按扣 钮器 7 - 按 钮
CH1 常用低压电器

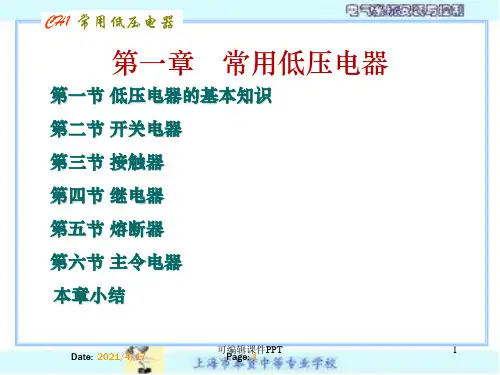

第一章 常用低压电器
第一节 低压电器的基本知识 第二节 开关电器 第三节 接触器 第四节 继电器 第五节 熔断器 第六节 主令电器 本章小结
可编辑课件PPT
1
Date: 2021/4/17
Page: 1
CH1 常用低压电器
第一节 低压电器的基本知识
一、低压电器的分类
• 按电器的动作性质分 ：手动电器和自动电器 • 按电器的性能和用途分：控制电器和保护电器 • 按有无触点分：有触点电器和无触点电器 • 按工作原理分：电磁式电器和非电量控制电器。
控制５ＫＷ以下电动机。
可编辑课件PPT
13
Date: 2021/4/17
Page: 13
CH1 常用低压电器

低压断路器的作用分类及工作原理精PPT课件


连杆装置
衔铁释放
低压断路器原理图
第12页/共17页
低压断路器的工作原理
低压断路器的主触头是靠手动操作或电动合闸的。主触 头闭合后，自由脱扣机构将主触头锁在合闸位置上。过 电流脱扣器的线圈和热脱扣器的热元件与主电路串联， 欠电压脱扣器的线圈和电源并联。当电路发生短路或严 重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构 动作，主触头断开主电路。当电路过载时，热脱扣器的 热元件发热使双金属片上弯曲，推动自由脱扣机构动作。 当电路欠电压时，欠电压脱扣器的衔铁释放，也使自由 脱扣机构动作。
主触头熔焊 电磁脱扣器瞬时整定值过小 电磁脱扣器的某些零件损坏
热脱扣器整定值过小
触头压力过小 触头表面过分磨损或接触不良
两个导电零件链接螺钉松动
第16页/共17页
处理方法 检查施加电压或更换线圈
更换储能弹簧 重新调整
调整再扣接触面至规定值 更换双金属片
调整衔铁与铁心的距离或更换断路器
检查原因并更换主触头 调高整定值至规定值
第15页/共17页
低压断路器的常见故障及处理方法
故障现象
不能合闸
电流达到整定值， 断路器不动作
启动电动机时断路 器立即分断
断路器闭合后一定 时间自行分断
断路器温升过高
可能原因 欠压脱扣器无电压或线圈损坏
储能弹簧变形 反作用弹簧力过大 操作机构不能复位再扣 热脱扣器双金属片损坏 电磁脱扣器的衔铁与铁心距离太大 或电磁线圈损坏
低压断路器能完成接通和分断电路外，还能对电路或电气设备发生的短路、 严重过载及欠压、漏电保护等进行保护，也可用于不频繁启动电机；在保 护功能方面，它还可以配合漏电器、测量、远程操作等模块单元使用，完 成更高级的保护和控制。现在的断路器还能提供隔离和安全保护功能，特 别是在针对人身安全、设备安全，以及配电系低压断路器可以手动直接操 作和电动操作，有的还可以实现远方遥控操作。

低压电器项目讲解ppt-电机与电气控制技术.


M 3~
4/19/2019
KM1
L1 L2 L3
FU2
三相异步电动机具有
FR
电气互锁正反转电路
Q
FU1 SB1
失压保护
KM1 KM2 SB2 SB3
KM1
KM2
FR KM2 KM1 KM2
M 3~
4/19/2019
KM1
各电器在电路中的 作用 刀开关 熔断器 接触器 热继电器 按钮 交流异步电动机
4/19/2019
L1 L2 L3
FU2Байду номын сангаас
三相异步电动机具有
FR
电气互锁正反转电路
Q
FU1 SB1
过载保护
KM1 KM2 SB2 SB3
KM1
KM2
FR KM2 KM1 KM2
M 3~
4/19/2019
KM1
参考教材：
电机与电气控制技术 许廖 机械工业出版社
制作单位： 河北机电职业技术学院
电气工程系 制作人： 闻 娜
普通高等教育“十一五”国家级规划教材 教育部高等职业教育示范专业规划教材
电机与电气控制技术
电气工程及自动化类专业
多媒体课件
河北机电职业技术学院 电气工程系
作者: 闻 娜
4/19/2019
进入
普通高等教育“十一五”国家级规划教材
采用“项目教学法”，在实践项目的选择上，采用工厂的实际项目为课题。 将多媒体教学手段、现场演示等方法很好地融合起来，优化了教学过程， 提高教学质量。 实施“教、学、做”一体化，实现了理论教学与实践教学的相融互促进， 强化了学生的实践意识，提高了教学效率； 开放式实验实训室建设，为学生的学习提供了良好学习氛围，学生的综合 素质得到提高。。 本课程是“高级维修电工”考核的主要内容，双证书制度纳入专业教学计 划，提高了学生对本课程的重视程度，提高了学习兴趣 加强考试改革，突出专业特点，加大操作技能和实践能力的考核,树立以 “能力测试”为中心的现代考试观念，强调考试对学生学习的促进作用。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3
1 塑料外壳式断路器（DZ型）
塑料外壳式断路器又称为装置式断路器，它采用封闭式结构， 除按钮或手柄外，其余的部件都安装在塑料外壳内。这种断路器的 电流容量较小，分断能力弱，但分断速度快。它主要用在照明配电 和电动机控制电路中，起保护作用。
1 塑料外壳式断路器（DZ型）
常见的塑料外壳式断路器有DZ5系列和DZ10系列。其中DZ5系列为 小电流断路器，额定电流范围一般为10~50A；DZ10系列为大电流断路器， 额定电流等级有100A、250A、600A三种。
知识点：低压断路器的分类
主讲教师：冯泽虎
低压断路器的分类
低压断路器又称自动开关、空气开关，用于低压配电电路中 不频繁的通断控制和保护。在电路发生短路、过载或欠电压等故障 时能自动分断故障电路，是一种控制兼保护用电器开关。
各种低压断路器实物图
目 录：
1 塑料外壳式断路器（DZ型） 2 框架式断路器（DW型） 3 限流式断路器（DWX型）
常见的框架式断路器有DW10系列和DW15系列，其额定电流等级 有200A、400A、600A、1000A、1500A、2500A和4000A七种。
万能式断路器
3 限流式断路器（DWX型）
当电路出现适中故障时，能在短路电流还未达到预期的电流峰值前， 迅速将电路断开。这种断路器由于具有分断速度快的特点，因此常用在 分断能力要求高的场合，常见的限流式断路器有DWX系列和DZX系列等。
图1-7所示为低ቤተ መጻሕፍቲ ባይዱ断路器外形图。
图1-7 低压断路器外形
2 框架式断路器（DW型）
框架式断路器又称为万能式断路器，它一般都有一个钢制的框架， 所有的部件都安装在这个框架内。这种断路器电流容量大，分断能力强， 热稳定性好。它主要用在380V的低压配电系统中作过电流、欠电压和过 热保护。
万能式断路器
2 框架式断路器（DW型）
DWX型限流式断路器
DZX型限流式断路器
