SMT质量贴片工序的工艺控制

smt过程质量控制SMT过程质量控制引言SMT过程SMT过程包括元件贴装、焊接和检测三个主要环节。

在元件贴装阶段，通过自动贴片机将电子元件精确地贴到PCB上；焊接阶段将元件与PCB焊接在一起；，在检测阶段对焊接后的产品进行全面检测和验证。

质量控制方法为了确保SMT过程中产品质量的稳定性和可靠性，以下是常用的质量控制方法：1. 元件选择和采购选择和采购优质的电子元件是确保SMT过程质量的基础。

在采购过程中，应注意元件的品牌、性能指标和可追溯性等关键因素。

2. 设备维护和校准定期维护和校准SMT设备是确保其正常运行和质量稳定性的重要步骤。

操作人员应按照设备制造商提供的维护手册进行维护和校准程序。

3. 工艺参数与标准制定和执行合适的工艺参数和标准对于控制SMT过程质量至关重要。

工艺参数包括贴片速度、温度曲线、焊接压力等，而标准则用于判定产品是否符合质量要求。

4. 材料管理对于SMT过程中使用的各种材料，包括焊接材料、PCB板材、清洁剂等，都需要进行严格的管理和控制。

确保材料的质量和可追溯性可以有效地提高生产过程的稳定性和控制能力。

5. 过程监控和数据分析通过使用在线监测设备和记录关键数据，可以实时监控SMT过程中的关键参数，并进行相应的数据分析。

这有助于及时发现异常并进行调整，确保产品质量的稳定性。

6. 培训和技能提升培训和提高操作人员的技能水平也是提高SMT过程质量的重要环节。

合理的培训计划可以增强操作人员的专业素养，提高操作技能和质量意识，从而降低人为因素引起的质量问题。

7. 反馈和改进通过收集和分析产品和过程中的缺陷和问题，可以发现潜在的质量风险，并及时采取纠正措施。

持续改进是确保SMT过程质量不断提升的关键。

结论SMT过程质量控制是保证SMT生产中产品质量的重要环节。

通过合理的质量控制方法和技术手段，可以提高SMT过程中的质量稳定性和可靠性，确保产品符合质量要求。

在SMT生产中，注重质量控制是至关重要的。

流程符号说明：▽代表投入；○代表操作；◇代表SPC；◎代表抽检；□代表暂存；→代表流动方向。

修改记录日期/版本制定
审核
流程符号说明：▽代表投入；○代表操作；◇代表SPC；◎代表抽检；□代表暂存；→代表流动方向。

修改记录日期/版本制定
审核
流程符号说明：▽代表投入；○代表操作；◇代表SPC；◎代表抽检；□代表暂存；→代表流动方向。

修改记录日期/版本制定
审核
流程符号说明：▽代表投入；○代表操作；◇代表SPC；◎代表抽检；□代表暂存；→代表流动方向。

修改记录日期/版本制定
审核
流程符号说明：▽代表投入；○代表操作；◇代表SPC；◎代表抽检；□代表暂存；→代表流动方向。

修改记录日期/版本制定
审核。

SMT工艺控制与质量管理引言SMT（表面贴装技术）在现代电子制造业中处于重要地位，它不仅能够提高生产效率和产品质量，还能够减少生产成本。

SMT工艺控制与质量管理是保证SMT制造过程质量的关键因素之一。

本文将详细介绍SMT工艺控制与质量管理的相关知识点。

1. SMT工艺控制SMT工艺控制是指通过一系列控制措施，确保SMT生产过程中各项工艺参数和指标在可接受范围内的过程。

SMT工艺控制主要涉及以下几个方面：1.1 设备控制设备控制是通过对生产设备进行管理和调节，确保设备正常运行，并满足SMT生产要求。

在设备控制方面，需要关注以下几点：•设备维护：定期对设备进行维护保养，确保其良好的工作状态。

•设备校准：校准设备，保证其工作的准确性和稳定性。

•设备操作：培训操作人员，确保能够正确、安全地操作设备。

1.2 材料控制材料控制是指对SMT生产过程中所使用的材料进行管理和控制，以确保其质量和性能符合要求。

在材料控制方面，需要注意以下几点：•材料采购：选择合适的材料供应商，并与其建立稳定的合作关系。

•材料检验：对进货的材料进行检验，以确保其符合质量要求。

•材料存储：将材料妥善存放，避免受到湿度、温度等因素的影响。

1.3 工艺参数控制工艺参数控制是指对SMT生产过程中的各项工艺参数进行调节和控制，以确保产品质量稳定，并满足客户要求。

在工艺参数控制方面，需要注意以下几点：•贴片速度和准确性：控制贴片机的速度和准确性，以保证元件的正确粘贴位置和方向。

•焊接温度和时间：控制焊接温度和时间，以确保焊接质量。

•印刷及喷涂工艺：控制印刷和喷涂工艺参数，以确保焊接材料的均匀分布。

1.4 环境控制SMT生产过程中的环境因素对产品质量和工艺稳定性有着重要影响。

因此，需要对生产场地进行环境控制，包括：•温度控制：保持合适的温度，以确保设备和材料稳定工作。

•湿度控制：控制工作环境的湿度，以避免湿气对产品和设备的损害。

•静电控制：采取静电防护措施，避免静电对元件和设备的影响。

SMT工艺流程及各工位操作规范SMT（表面贴装技术）是一种电子组装技术，广泛应用于电子产品的制造中。

在SMT工艺流程中，需要经过一系列的工位操作，以确保电子产品的质量和稳定性。

以下是SMT工艺流程及各工位操作规范的简要介绍。

1. 印刷工艺：在印刷工艺中，操作员需要将油墨印刷到PCB（印刷电路板）上。

操作规范包括：确保油墨的质量和稠度，精准地将油墨印刷到指定的区域，以及及时清洁印刷设备。

2. 贴片工艺：在贴片工艺中，操作员需要将SMT元件精准地贴片到PCB上。

操作规范包括：确保元件的质量和定位精度，避免元件的错位和损坏，以及及时清洁贴片设备。

3. 焊接工艺：在焊接工艺中，操作员需要使用热风和焊膏将SMT元件与PCB焊接在一起。

操作规范包括：确保焊接的温度和时间控制在合适范围内，避免产生焊接质量问题，以及及时清洁焊接设备。

4. 检测工艺：在检测工艺中，操作员需要使用X射线检测或其他检测设备对焊接后的PCB进行质量检测。

操作规范包括：确保检测设备的准确性和稳定性，及时发现和修复焊接质量问题。

5. 清洗工艺：在清洗工艺中，操作员需要使用清洗设备将PCB上的残渣和污垢清洗干净。

操作规范包括：确保清洗设备的清洁度和能效性，避免清洗剂残留，以及及时清洁清洗设备。

以上是SMT工艺流程及各工位操作规范的简要介绍。

在实际生产过程中，操作员需要严格按照规范操作，以确保产品质量和生产效率。

同时，定期维护和保养设备，做好生产记录和质量追溯，也是确保SMT工艺质量的重要保证。

SMT（表面贴装技术）是一种广泛应用于电子产品制造中的先进电子组装技术。

它相对于传统的插件装配技术具有更高的生产效率、更高的集成度和更好的可靠性。

SMT工艺需要通过一系列的工位操作来完成产品的生产，每个工位都有其独特的操作规范和技术要求。

以下将介绍SMT工艺中常见的工位和操作规范。

6. 烘烤工艺：在烘烤工艺中，操作员需要将已经焊接好的PCB放入烘烤设备中进行固化和干燥。

外发SMT质量管控要求1.引言SMT（表面贴装技术）是一种主要用于电子制造中的贴装技术，它直接将电子元件粘贴到电路板上，具有高效、高准确性和高可靠性的特点。

为了确保SMT贴装的质量，需要设立一系列的质量管控要求，以确保产品的质量和性能。

2.质量策划在开始SMT贴装之前，应制定一份完备的质量策划，包括质量目标、质量标准、质量控制方案、质量检测方法等。

质量策划应考虑到产品的特性、客户需求以及制造过程的可行性。

3.人员培训SMT质量管控要求首先涉及到人员培训。

对于SMT操作员，应提供全面的培训，包括SMT设备操作、贴装工艺要求、质量标准等方面的知识和技能培训。

同时也应定期组织技能练习和考核，以确保操作员的技能水平和质量意识。

4.设备维护与校准SMT设备的正常维护与校准是保障SMT贴装质量的关键。

设备的日常保养和维护应按照设备制造商的要求进行，并建立完善的维护记录。

同时，设备的校准应定期进行，确保设备的准确性和精度。

5.SMT贴装工艺控制SMT贴装工艺控制是确保贴装质量的重要环节。

首先，需要明确合适的贴装工艺参数，包括温度、湿度、速度等。

其次，需要对工艺参数进行稳定性分析，以确定合理的工艺范围。

最后，工艺控制还包括供应商的选择和评估，确保供应商提供的材料符合质量要求。

6.材料质量控制SMT贴装过程中使用的材料对贴装质量有着重要影响。

因此，需要注意对材料的质量进行控制。

首先，对于关键材料，应进行严格的验收和鉴定，包括外观、尺寸、性能等方面的测试。

其次，对于关键材料的供应商，应进行评估，并建立供应商的质量管理制度。

7.质量检测SMT贴装后，应进行全面的质量检测。

质量检测包括外观检查、尺寸测试、焊接质量检测、电性能测试等多个方面。

其中，焊接质量检测是SMT贴装中最重要的一环，包括焊接点的外观、焊接强度、焊接失效等方面的测试。

8.过程控制SMT贴装过程中还需进行过程控制，以确保贴装质量的稳定性。

包括对生产过程的监控、过程参数的记录和分析、异常情况的处理等方面。

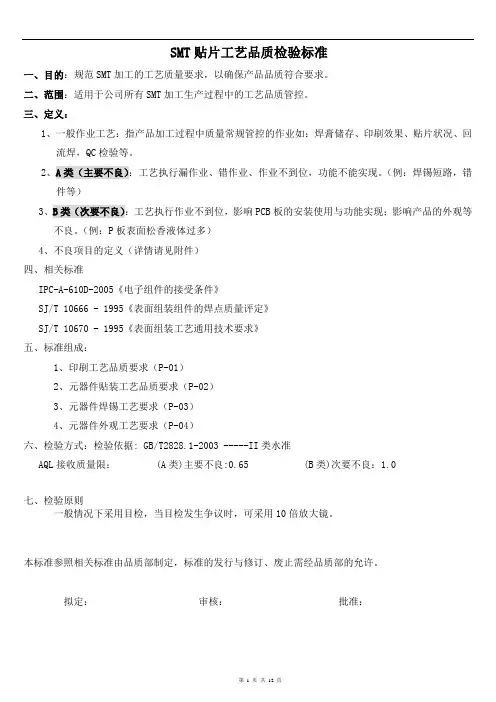

SMT贴片工艺品质检验标准一、目的：规范SMT加工的工艺质量要求，以确保产品品质符合要求。

二、范围：适用于公司所有SMT加工生产过程中的工艺品质管控。

三、定义：1、一般作业工艺：指产品加工过程中质量常规管控的作业如：焊膏储存、印刷效果、贴片状况、回流焊，QC检验等。

2、A类（主要不良）：工艺执行漏作业、错作业、作业不到位，功能不能实现。

（例：焊锡短路，错件等）3、B类（次要不良）：工艺执行作业不到位，影响PCB板的安装使用与功能实现；影响产品的外观等不良。

（例：P板表面松香液体过多）4、不良项目的定义（详情请见附件）四、相关标准IPC-A-610D-2005《电子组件的接受条件》SJ/T 10666 - 1995《表面组装组件的焊点质量评定》SJ/T 10670 - 1995《表面组装工艺通用技术要求》五、标准组成：1、印刷工艺品质要求（P-01）2、元器件贴装工艺品质要求（P-02）3、元器件焊锡工艺要求（P-03）4、元器件外观工艺要求（P-04）六、检验方式：检验依据: GB/T2828.1-2003 -----II类水准AQL接收质量限： (A类)主要不良:0.65 (B类)次要不良：1.0七、检验原则一般情况下采用目检，当目检发生争议时，可采用10倍放大镜。

本标准参照相关标准由品质部制定，标准的发行与修订、废止需经品质部的允许。

拟定：审核：批准：序号工艺类别工艺内容品质标准要求图示不良判定工艺性质P01印刷工艺锡浆印刷1、锡浆的位置居中，无明显的偏移，不可影响粘贴与焊锡。
