SMT各工序品质控制要点

smt过程质量控制SMT过程质量控制引言SMT过程SMT过程包括元件贴装、焊接和检测三个主要环节。

在元件贴装阶段，通过自动贴片机将电子元件精确地贴到PCB上；焊接阶段将元件与PCB焊接在一起；，在检测阶段对焊接后的产品进行全面检测和验证。

质量控制方法为了确保SMT过程中产品质量的稳定性和可靠性，以下是常用的质量控制方法：1. 元件选择和采购选择和采购优质的电子元件是确保SMT过程质量的基础。

在采购过程中，应注意元件的品牌、性能指标和可追溯性等关键因素。

2. 设备维护和校准定期维护和校准SMT设备是确保其正常运行和质量稳定性的重要步骤。

操作人员应按照设备制造商提供的维护手册进行维护和校准程序。

3. 工艺参数与标准制定和执行合适的工艺参数和标准对于控制SMT过程质量至关重要。

工艺参数包括贴片速度、温度曲线、焊接压力等，而标准则用于判定产品是否符合质量要求。

4. 材料管理对于SMT过程中使用的各种材料，包括焊接材料、PCB板材、清洁剂等，都需要进行严格的管理和控制。

确保材料的质量和可追溯性可以有效地提高生产过程的稳定性和控制能力。

5. 过程监控和数据分析通过使用在线监测设备和记录关键数据，可以实时监控SMT过程中的关键参数，并进行相应的数据分析。

这有助于及时发现异常并进行调整，确保产品质量的稳定性。

6. 培训和技能提升培训和提高操作人员的技能水平也是提高SMT过程质量的重要环节。

合理的培训计划可以增强操作人员的专业素养，提高操作技能和质量意识，从而降低人为因素引起的质量问题。

7. 反馈和改进通过收集和分析产品和过程中的缺陷和问题，可以发现潜在的质量风险，并及时采取纠正措施。

持续改进是确保SMT过程质量不断提升的关键。

结论SMT过程质量控制是保证SMT生产中产品质量的重要环节。

通过合理的质量控制方法和技术手段，可以提高SMT过程中的质量稳定性和可靠性，确保产品符合质量要求。

在SMT生产中，注重质量控制是至关重要的。

SMT工艺控制与质量管理引言SMT（表面贴装技术）在现代电子制造业中处于重要地位，它不仅能够提高生产效率和产品质量，还能够减少生产成本。

SMT工艺控制与质量管理是保证SMT制造过程质量的关键因素之一。

本文将详细介绍SMT工艺控制与质量管理的相关知识点。

1. SMT工艺控制SMT工艺控制是指通过一系列控制措施，确保SMT生产过程中各项工艺参数和指标在可接受范围内的过程。

SMT工艺控制主要涉及以下几个方面：1.1 设备控制设备控制是通过对生产设备进行管理和调节，确保设备正常运行，并满足SMT生产要求。

在设备控制方面，需要关注以下几点：•设备维护：定期对设备进行维护保养，确保其良好的工作状态。

•设备校准：校准设备，保证其工作的准确性和稳定性。

•设备操作：培训操作人员，确保能够正确、安全地操作设备。

1.2 材料控制材料控制是指对SMT生产过程中所使用的材料进行管理和控制，以确保其质量和性能符合要求。

在材料控制方面，需要注意以下几点：•材料采购：选择合适的材料供应商，并与其建立稳定的合作关系。

•材料检验：对进货的材料进行检验，以确保其符合质量要求。

•材料存储：将材料妥善存放，避免受到湿度、温度等因素的影响。

1.3 工艺参数控制工艺参数控制是指对SMT生产过程中的各项工艺参数进行调节和控制，以确保产品质量稳定，并满足客户要求。

在工艺参数控制方面，需要注意以下几点：•贴片速度和准确性：控制贴片机的速度和准确性，以保证元件的正确粘贴位置和方向。

•焊接温度和时间：控制焊接温度和时间，以确保焊接质量。

•印刷及喷涂工艺：控制印刷和喷涂工艺参数，以确保焊接材料的均匀分布。

1.4 环境控制SMT生产过程中的环境因素对产品质量和工艺稳定性有着重要影响。

因此，需要对生产场地进行环境控制，包括：•温度控制：保持合适的温度，以确保设备和材料稳定工作。

•湿度控制：控制工作环境的湿度，以避免湿气对产品和设备的损害。

•静电控制：采取静电防护措施，避免静电对元件和设备的影响。

全面SMT管控要点全面SMT(Surface Mount Technology)管控是指针对表面贴装技术的全面管理和控制措施。

表面贴装技术广泛应用于电子产品制造中，通过对SMT工艺的全面管控，可以提高产品质量、提高生产效率、降低成本。

以下是全面SMT管控的要点：1.设立SMT工艺流程：建立和完善SMT工艺流程，确保每个步骤都具有明确的工艺要求和标准操作规程。

工艺流程包括物料接收、物料质量检验、贴装工艺流程、焊接工艺流程等。

2.质量管理：建立质量管理体系，包括原材料检验、过程监控、产品检测等环节。

制定检验标准、建立检验记录、追溯体系等，确保产品质量符合要求。

3.SMT设备维护管理：对SMT设备进行定期维护，包括设备清洁、设备校准、设备保养等。

设立设备保养记录，并进行设备运行数据的统计和分析，及时处理设备故障，确保设备正常运行。

4.物料管理：建立物料管理体系，包括库存管理、物料追溯、物料替代评估等。

对供应商进行评估和管理，确保供应的物料符合要求，防止不合格物料进入生产环节。

5.人员培训和管理：确保操作人员具备必要的技能和知识，制定并实施培训计划，包括工艺操作培训、设备维护培训等。

定期进行人员技术能力的评估和考核，提供必要的技术支持和指导，提升操作人员的综合素质。

6.SMT生产过程控制：制定和执行完善的SMT生产过程控制方案，包括工艺参数控制、过程监测、异常处理等。

针对异常情况及时响应和处理，如设立异常处理流程，制定异常处理措施。

7.统计分析和持续改进：建立并完善统计分析体系，对SMT生产数据进行收集、分析和评估。

通过统计分析结果，发现问题和隐患，并制定改进措施，持续提高生产过程和产品质量。

8.环境和安全管理：建立和执行环境和安全管理措施，包括工作场所清洁、作业操作规程、安全用电、消防设施等。

确保员工的安全和良好的工作环境。

全面SMT管控要点涵盖了从工艺流程、质量管理、设备维护、物料管理、人员培训和管理、生产过程控制、统计分析和持续改进、环境和安全管理等多个方面，通过全面管控可以提高SMT生产的质量、效率和安全性。

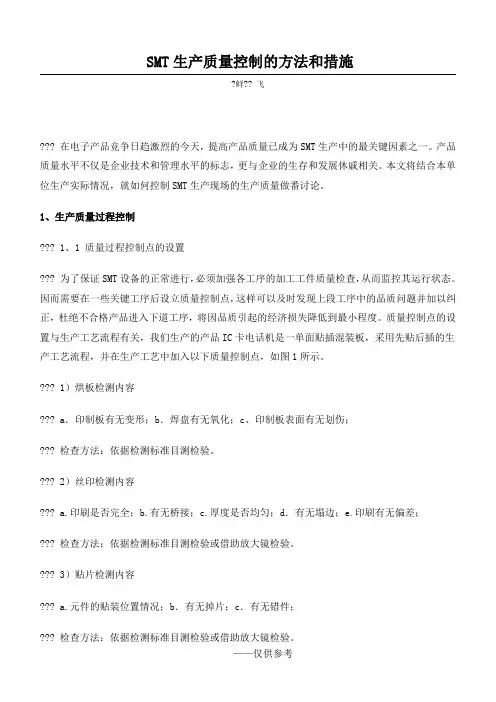

SMT生产质量控制的方法和措施?鲜?? 飞??? 在电子产品竞争日趋激烈的今天，提高产品质量已成为SMT生产中的最关键因素之一。

产品质量水平不仅是企业技术和管理水平的标志，更与企业的生存和发展休戚相关。

本文将结合本单位生产实际情况，就如何控制SMT生产现场的生产质量做番讨论。

1??? 1、?????? 1??? a?????? 2??? a.印刷是否完全；b.有无桥接；c.厚度是否均匀；d．有无塌边；e.印刷有无偏差；??? 检查方法：依据检测标准目测检验或借助放大镜检验。

??? 3）贴片检测内容??? a.元件的贴装位置情况；b．有无掉片；c．有无错件；??? 检查方法：依据检测标准目测检验或借助放大镜检验。

??? 4）回流焊接检测内容??? a．元件的焊接情况，有无桥接、立碑、错位、焊料球、虚焊等不良焊接现象.b.焊点的情况．??? 检查方法：依据检测标准目测检验或借助放大镜检验．??? 5）插件检测内容??? a．有无漏件；b．有无错件；e.元件的插装情况；表 1? 焊锡球缺陷的检验标准??? 1.3 质量缺陷数的统计??? 在SMT生产过程中，质量缺陷的统计十分必要，它将有助于全体职工包括企业决策者在内，能了解到企业产品质量情况。

然后作出相应对策来解决、提高、稳定产品质量。

其中某些数据可以作为员工质量考核、发放奖金的参考依据。

??? 在回流焊接和波峰焊接的质量缺陷统计中，我们引入了国外的先进统计方法—PPM质量制，即百万分率的缺陷统计方法。

计算公式如下：??? 缺陷率[PPM]=缺陷总数/焊点总数*106??? 焊点总数＝检测线路板数×焊点????????????2?????? 1.??? 2.质量部要制订必要的有关质量的规章制度和本部门的工作责任制。

通过法规来约束人为可以避免的质量事故，赏罚分明，用经济手段参与质量考核，企业内部专设每月质量奖。

??? 3．企业内部建立全面质量(TQC)机构网络，作到质量反馈及时、准确。

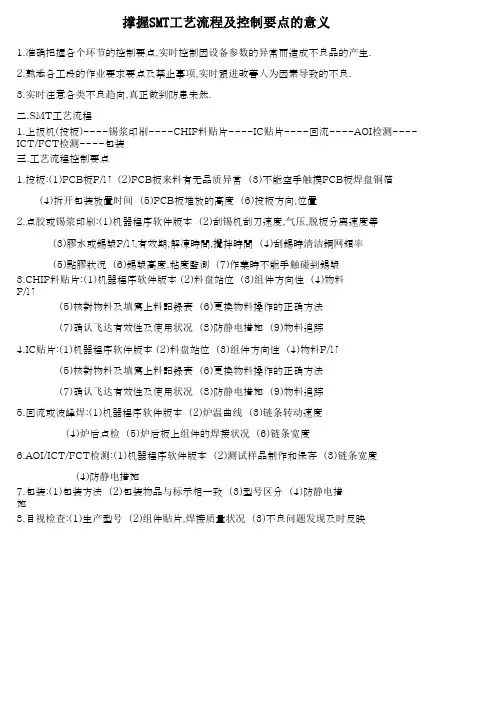

撑握SMT工艺流程及控制要点的意义1.准确把握各个环节的控制要点,实时控制因设备参数的异常而造成不良品的产生.2.熟悉各工段的作业要求要点及禁止事项,实时跟进改善人为因素导致的不良.3.实时注意各类不良趋向,真正做到防患未然.二.SMT工艺流程1.上扳机(投板)----锡浆印刷----CHIP料贴片----IC贴片----回流----AOI检测----ICT/FCT检测---三.工艺流程控制要点1.投板:(1)PCB板P/N (2)PCB板来料有无品质异常 (3)不能空手触摸PCB板焊盘铜箔(4)拆开包装放置时间 (5)PCB板堆放的高度 (6)投板方向,位置2.点胶或锡浆印刷:(1)机器程序软件版本 (2)刮锡机刮刀速度,气压,脱板分离速度等(3)膠水或錫漿P/N,有效期,解凍時間,攪拌時間 (4)刮錫時清洁鋼网頻率(5)點膠狀況 (6)錫漿高度,粘度監測 (7)作業時不能手触碰到錫漿3.CHIP料贴片:(1)机器程序软件版本 (2)料盘站位 (3)组件方向性 (4)物料P/N(5)核對物料及填寫上料記錄表 (6)更換物料操作的正确方法(7)确认飞达有效性及使用状况 (8)防静电措施 (9)物料追踪4.IC贴片:(1)机器程序软件版本 (2)料盘站位 (3)组件方向性 (4)物料P/N(5)核對物料及填寫上料記錄表 (6)更換物料操作的正确方法(7)确认飞达有效性及使用状况 (8)防静电措施 (9)物料追踪5.回流或波峰焊:(1)机器程序软件版本 (2)炉温曲线 (3)链条转动速度(4)炉后点检 (5)炉后板上组件的焊接状况 (6)链条宽度6.AOI/ICT/FCT检测:(1)机器程序软件版本 (2)测试样品制作和保存 (3)链条宽度(4)防静电措施7.包装:(1)包装方法 (2)包装物品与标示相一致 (3)型号区分 (4)防静电措施8.目视检查:(1)生产型号 (2)组件贴片,焊接质量状况 (3)不良问题发现及时反映。

SMT车间品质管理制度的质量控制方法和监测手段2023年，SMT车间品质管理制度是现代制造业中非常重要的一环，其质量控制方法和监测手段直接关系到产品品质，企业效益以及客户满意度。

本文将从三个方面分别介绍SMT车间品质管理制度的质量控制方法和监测手段。

一、商品检测在SMT车间品质管理制度中，商品检测是其中非常重要的一项，主要的目的是为了确保生产的每个产品都符合各项质量标准。

车间通常会在生产过程的每个环节都进行商品检测，检测环节包括原材料的采购、生产流程控制、成品检验以及出厂验收等。

在商品检测方面，车间的主管会制定严格的标准和程序。

对于不合格品和问题专员会及时处理，并查找错误原因，采取有效措施消除不合格品并防止类似问题再次出现。

二、质量控制手段在现代SMT车间品质管理制度中，各种质量控制手段都有各自的运用。

目前，在SMT车间中主要使用的质量控制手段有如下几种：1. FMEA流程控制FMEA（失效模式与影响分析）是一项非常重要的分析工具，在韦德铜业SMT车间品质管理制度中具有特殊作用。

利用FMEA流程控制手段可以帮助车间分析生产流程中可能产生的异常或者失效模式，从而采取相应的控制措施保证产品质量。

2. SPC质量管理SPC（过程控制统计学）是一项比较常用的手段，在这个质量控制手段中车间的主管可以跟踪生产流程中每一个阶段的制程数据，并通过控制图或图表分析数据，及时掌握整个生产流程中的变化和趋势，以便在整个生产中快速识别生产问题并采取相应措施。

3. Lean 精益生产Lean生产是现代SMT车间品质管理制度中的新趋势。

它通过消除浪费和不必要的加工，提高生产效率和质量，减少生产成本。

在车间中，采用Lean生产管理可以帮助提高生产效率，降低生产成本，并且有效地缩短客户交货时间。

三、定期评估和认证为了保证SMT车间品质管理制度的全面和稳定，车间主管通常会定期评估和认证质量控制体系。

车间质量控制体系由ISO 9001、ISO 14001、OHSAS 18001等质量管理标准构成。
